Вытяжка для частного дома из канализационной трубы

Рекомендации опытных мастеров и возможные ошибки

Вентиляция помещения из канализационных труб обычно не вызывает никаких затруднений, но иногда даже у опытных мастеров возникают сложные моменты, которые решить можно только прибегнув к помощи со стороны.

Использование канализационных труб подразумевает использование легких строительных инструментов, так как все работы проводятся по заранее заготовленным поверхностям. Остается лишь соединить и закрепить трубы системы вентилирования. Но здесь есть несколько важных моментов:

• Закреплять трубы необходимо на некотором расстоянии от стен. Расстояния в 1-1.5 см будет достаточно. Этот промежуток позволит снизить степень возникновения конденсата за счет создания тепловой подушки;
• Не стоит сильно стягивать трубы ввиду их хрупкости. Если переусердствовать со стяжкой, то придется идти в магазин за новыми трубами или фитингами.

Рисунок 8. Пример крепления

Частые ошибки возникают и во время строительства шахты на крыше помещения. В основном многие используют полый кирпич, что и является ошибкой. Специалисты рекомендуют использовать пустотелый кирпич. Он прекрасно удерживает температуру и не боится никаких воздействий со стороны окружающей среды.

При устройстве вентиляции частного дома стоит учитывать особенности строения помещения. Если не учесть какой-либо угол или выемку на стадии расчета, то в последующем периоде придется докупать материал. Поэтому все необходимо тщательно просчитать заранее, а лучше начертить подробную схему при помощи инженерных программ.

При выборе вентилятора для принудительной системы стоит обратить внимание на его мощность. Чем мощнее вентилятор – тем лучше

Это распространяется как на большие, так и малые помещения.

Необходимость системы вентиляции в гараже не подлежит оспариванию. В подобных местах вытяжная вентиляционная система должна располагаться в таком положении, чтобы она не создавала никаких помех при передвижении или осуществлении работы.

Установка вентиляционной системы из канализационных труб – процесс простой, но в то же время требующий особого внимания со стороны подбора материала. Правильно подобранный материал – залог качественной вытяжной системы!

Канализация с фановой трубой

Устройство является продолжением канализационного стояка, который ведет наружу. Принцип работы прост: теплый воздух всегда поднимается вверх и выводится наружу, в результате чего в трубопроводной системе создается вакуум малого типа (как вытяжка в печи), а воздух выталкивается из бытового помещения в канализацию, а не наоборот.

Но чтобы правильно оборудовать вентиляционный стояк дымоходом из рук, следует обратить внимание на следующие рекомендации:

• высота дымовой трубы должна быть не менее 0,5 м от уровня крыши. Если есть чердак, то длина увеличивается до 3-3,5 метров;
• площадь поперечного сечения выпускного трубопровода должна быть равна площади поперечного сечения стояка;
• в случае нескольких канализационных стояков допускается объединение компонентов сверху и оснащение системы одним сливным трубопроводом;
• канализационное отверстие не должно быть подключено к топке или вытяжной вентиляции в здании;
• лучшее место для прокладки труб – пустотелая стена дома. При установке вблизи оконных проемов или балконов запах может попасть в дом. Если нет пустой стены, расстояние между окнами и выходом канализационной трубы должно быть не менее 4 метров;
• если крыша дома пятиугольная, дымовая труба не должна быть проложена под карнизным скатом, конструкция может легко треснуть от падающего снега;
• установка верхней части вытяжки с перегородкой обеспечивает блокировку вентиляции в зимнее время. На перегородке образуется конденсат, а при замерзании он блокирует выход, и воздух поступает в помещения.

Выход изготовлен из трубы, из которой изготовлен общий стояк, и является продолжением трубы, выводящим ее наружу. Использование чугуна нежелательно, так как материал склонен к коррозии и существует риск полной коррозии и обрушения трубы, лучше всего сделать выход из пластика.

Каким должен быть диаметр фановой трубы?

Диаметр канализационного стояка является основной характеристикой, которую следует учитывать при выборе и проектировании системы.

Основное правило размеров: минимальный диаметр не должен быть меньше поперечного сечения канализационного стояка (если стояк имеет диаметр 250 мм – то фекальная труба должна иметь такой же размер).

Популярными размерами в строительстве одно- и двухэтажных домов являются трубы сечением 50-90-100 мм. Этого достаточно, если в доме есть:

• канализационный стояк диаметром 100 мм;
• раковина (кухня) со сливной трубой 50 мм;
• душевой слив;
• стиральная машина.

Выбор по материалу

Трубы из таких материалов обычно используются для прокладки канализационных стояков:

1. ПВХ. Изделия из пластмассы проще и быстрее устанавливаются, дешевле по стоимости. Пластик постепенно заменяет чугун – новые системы обычно изготавливаются из этого материала.
2. Металл (Чугун). Чугунные трубы являются устаревшим решением для канализационных систем. Чугун прочен, долговечен, но с ним гораздо сложнее работать: чугунные изделия много весят, их сложнее резать и соединять, в процессе эксплуатации – они быстрее загрязняются.

При необходимости (при ремонте или замене установки или ее частей) можно подключать пластиковые и чугунные трубы. Соединение между собой осуществляется с помощью специальных переходников (фланцев).

Нужна ли звукоизоляция

Если труба проходит через жилые помещения, необходима звукоизоляция. В этом случае в комнатах будет слышен шум воды и воздуха. Сама труба также будет шумной из-за вибрации и резонанса.

Акустическая изоляция не требуется для помещений, проходящих через нежилые помещения. Если стояк проложен в стене и толщина перегородки мала – то на этапе строительства (реконструкции) рекомендуется произвести как минимум “легкую” звукоизоляцию.

В идеале вопрос звукоизоляции должен решаться на стадии проектирования и строительства здания. Стояк должен быть “спрятан” в отдельном воздуховоде (шахте), или так спланирован, чтобы он не проходил через жилую комнату. Также рекомендуется использовать специальные “бесшумные” трубы (толстостенные полипропиленовые изделия).

Сам процесс звукоизоляции выполняется с помощью “покрытий” или рулонных изоляторов, обернутых вокруг трубы. Чем толще слой, тем эффективнее будет изоляция.

Нужно ли утепление

Изоляция дымоходных стояков нужна чаще, чем звукоизоляция – потому что теплый, влажный воздух будет конденсироваться на стенах по мере того, как он поднимается вверх по трубе и замерзает. В результате труба замерзнет, заблокируется и перестанет функционировать должным образом.

Необходимо изолировать участки, проходящие через неотапливаемые пространства (мансарда, подвал).

Изоляция выполняется так же, как и акустическая изоляция: с помощью роликовых изоляторов или “рубашек”, которые крепятся вокруг трубы.

Этапы монтажа

Вентиляция в частном доме из канализационных труб своими руками делается достаточно просто. Сначала нужно определить тип системы. Их существует 2 – естественный и принудительный.

Естественный осуществляется за счет тяги, которая возникает от разницы в давлении на поверхности и внутри труб. В принудительном данную задачу выполняет специальный прибор (вентилятор). Он нагнетает внутри системы давление и выбрасывает скопившиеся газы наружу.

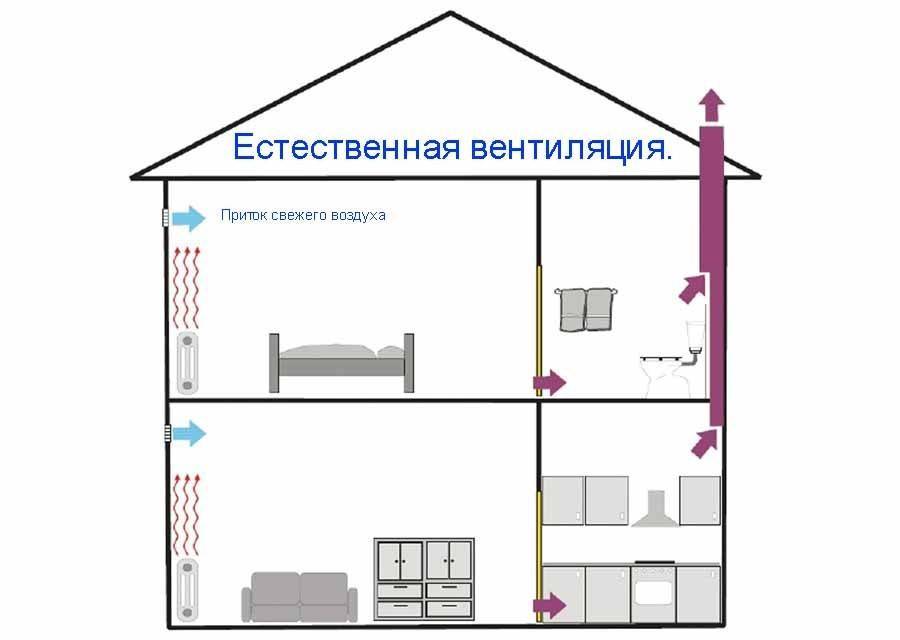

Рисунок 6. Схема естественного вентилирования

Правила обустройства

Прокладку вентиляции можно осуществлять в уже заготовленной полости канализации (в старых квартирах она находится в ванной комнате и на кухне). Здесь все детали можно скрыть от глаз и не придется осуществлять дополнительных работ по демонтажу стен. В гараже можно пустить вдоль стены или в самом дальнем углу, где она не будет мешать при перемещении и выполнении каких-либо работ.

Отводы утепляют не только на улице, но и в помещении. Для этого можно воспользоваться фольгированным утеплителем или его аналогами.

Выводы на улицу и в дом закрывают решеткой. На улице это убережет от попадания снега, а в помещении не даст лишнему мусору проникнуть внутрь.

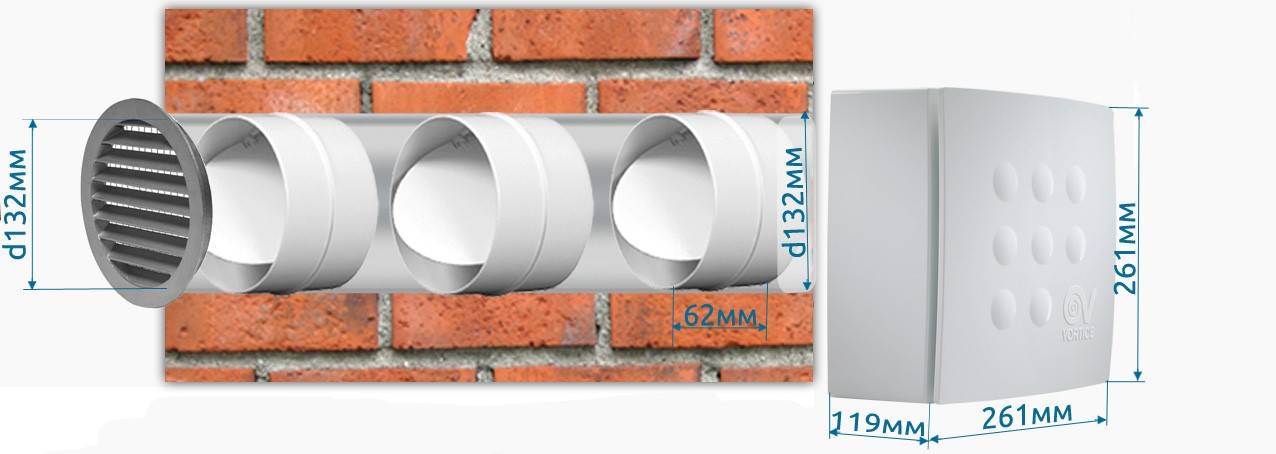

Рисунок 7. Защита в помещении и на улице

Не стоит монтировать вентиляцию вблизи высоковольтных проводов. Мастера не рекомендуют делать этого, так как при необходимости смены проводов придется разрушать и систему вентилирования.

Расчет материалов

Основная суть в расчетах заключается в подборе правильной длины и площади сечения трубы. Чем длиннее и шире труба, тем сильнее будет эффект тяги. Это касается как естественных, так и принудительных систем.

Количество труб рассчитывается по той же системе. Если одной трубы будет недостаточно, то рядом необходимо добавить еще одну или использовать больший диаметр первой.

Оборудование и инструмент

При монтаже вентиляционной системы понадобится качественный инструментарий. Это строительные инструменты, которые можно найти в гараже или купить в строительном магазине.

В первую очередь, это молоток, нож (обыкновенный или специальный, предназначенный для резки ПВХ-труб), дрель или шуруповерт для фиксации крепежей. При возведении шахты на крыше помещения может понадобиться кирпич, цемент и все сопутствующее.

Принудительная система потребует наличия рабочего нагнетателя (вентилятора), который будет вмонтирован в самую последнюю очередь с внутренней части помещения.

Строительные нормативы для вентиляционных систем

Например, для помещения площадью 25 кв. м. лучше использовать трубы с диаметром от 120 до 200 мм. Этого будет достаточно, чтобы обеспечить воздухообмен с интенсивностью 3 куб. м. в час (в соответствии с нормой санитарных служб). Рекомендуемая длина — от 5-8 м. Главное, чтобы вытяжка для проветривания, а точнее ее конец возвышался над крышей строения минимум на 0.5-1 м.

Использовать следует только трубы из негорючих или тугоплавких материалов. К таковым относят ПВХ, он практически не горит и слабо поддается воздействию перепадов температур.

Преимущества и недостатки применения пластиковых труб для вентиляции

Система вентиляции из канализационных труб в стенах

Как видно, в частном малоэтажном доме такой проект, как вытяжка из канализационных труб, вполне реализуем. Правда, при этом стоит учитывать как положительные стороны этого материала, так и его недостатки.

Разобраться в достоинствах и проблемных моментах лучше всего в сравнении канализационных ПВХ-труб со специальными пластиковыми коробами из ПВХ для систем вентиляции воздуха.

Ну а начать сравнение лучше с недостатков канализационных труб из пластика:

• трубы имеют круглую форму сечения, стандартные короба имеют форму прямоугольника, а это значит, что в пространстве между перекрытиями они будут занимать больше места;
• относительно небольшой диапазон температур: максимум, что может выдержать пластик, – это 70 градусов, значит, он не подходит для мастерских, бань и саун;
• канализационные трубы ограничивают возможности установки вентиляторов – конструкция будет передавать вибрацию электродвигателя;
• трубы в основном предназначены для установки в вертикальном положении, поэтому для горизонтального или наклонного варианта установки необходимо, кроме стандартных узлов, применять дополнительные кронштейны или хомуты.

Ну и в заключение следует обратить внимание на общие недостатки пластиковых изделий как специального назначения, так и для канализации – пластик, в отличие от металла, со временем становится хрупким. А вот что касается положительных сторон, то здесь список намного объемнее:

А вот что касается положительных сторон, то здесь список намного объемнее:

канализационные трубы в среднем в 1,5 раза дешевле металлических коробов и в ½ раза дешевле специальных воздуховодов из пластика;
огромное количество фитингов, тройников, углов и заглушек позволяет создать любую конфигурацию системы;
пластиковые конструкции легче, чем металлические;
большой диаметр обеспечивает стабильную работу системы, а гладкая внутренняя поверхность пластиковых труб не создает преград движению воздуха;
монтаж системы может сделать практически любой – это что-то вроде большого конструктора;
пластик обладает антибактериальными и антистатическими свойствами;
пластик не проводит электричество, что очень важно для установки отводов через кровлю из металлочерепицы;
все изделия имеют герметичное соединения, если они воду не пропускают, то воздух и подавно;
трубы имеют стандартные внутренние диаметры, что облегчает их подбор и стыковку с другими видами оборудования.

Споры относительно монтажа вентиляции из канализационных труб

Понятно то, что вентиляция должна соответствовать ряду строительных стандартов и требований санитарно-эпидемиологической службы. Специалисты до сих пор не пришли к единому мнению по поводу того, можно ли использовать канализационные трубы для вентиляции, а потому продолжают взвешивать все преимущества и недостатки этих изделий.

По факту, промышленный вариант пластиковых труб (полиэтиленовых, полипропиленовых, поливинилхлоридных, полиуретановых) – это все экологически чистые изделия, которые отличаются особой герметичностью смонтированных из них систем, а также повышенной прочностью. За счет большого количества форм и размерностей можно подобрать пластиковые изделия для сборки вентиляции с любыми конфигурационными особенностями, вне зависимости от сложности разводки.

Обычно, когда разрабатывается вентиляция в частном доме из канализационных труб, выбор делается в пользу изделий с прямоугольным или круглым сечением. У них достаточно тонкие стенки, что снижает общий вес конструкции и упрощает процесс проведения монтажных работ. Соединение осуществляется посредством стыковки раструбов на концах труб, которые для пущей герметичности снабжены уплотнителями из резины.

Некоторые защитники экологии считают, что подобные трубопроводы не допустимы для монтажа вентиляции, подающей чистый воздух в помещение, т.к. они способны выделять вредные вещества. Однако производители настойчиво указывают в своих сертификатах на экологическую чистоту и высочайшее качество изделий.

Также, негативным моментом в использовании пластиковых труб является то, что при транспортировке воздуха по ним образуется статический заряд на внутренних стенках. Это способствует скоплению мельчайших частиц пыли и грязи и, как следствие, скорому засорение системы.

Однако эта проблема решается достаточно просто, если повторить опыт производителей пластиковых трубопроводов, предназначенных непосредственно для монтажа вентиляции, и обработать купленные канализационные трубы антистатиком.

Источники

• https://ventilsystem.ru/ventilyaciya/po-naznacheniyu/v-chastnom-dome/ventilyaciya-iz-plastikovyx-kanalizacionnyx-trub.html
• https://StrojDvor.ru/ventilyaciya/vytyazhka-dlya-chastnogo-doma-iz-kanalizacionnoj-truby/
• https://InfoTruby.ru/primenenie/ventilyatsiya-iz-kanalizatsionnyh-trub
• https://trubyda.ru/kanalizacionnye/samodelnaya-ventilyatsiya
• https://TrubaNet.ru/izdeliya-iz-trub/ventilyaciya-iz-kanalizacionnykh-trub-mif-ili-realnost.html
• https://concranes.ru/konditsioner/ventilyaciya-v-chastnom-dome-iz-kanalizacionnyh-trub
• https://gidkanal.ru/ventilyatsiya-iz-kanalizatsionnyh-trub-dovody-za-i-protiv-obzor-kak-sdelat-svoimi-rukami/
• https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
• https://vozduhstroy.ru/ventilyaciya/v-chastnom-dome-iz-kanalizacionnyh-trub.html
• https://oventilyacii.ru/ventilyaciya/iz-plastikovyh-kanalizatsionnyh-trub.html
• https://sovet-ingenera.com/vent/raschety/ventilyatsiya-iz-plastikovyh-trub-v-chastnom-dome.html
• https://spark-welding.ru/ventilyaciya/iz-kanalizacionnyh-trub-svoimi-rukami.html
• https://proventilyaciyu.ru/ventilyatsiya/ventilyaciya-iz-kanalizacionnyh-trub-v-chastnom-dome
• http://TrubaMaster.ru/ventilyacionnye/ventilyaciya-iz-kanalizacionnyx-plastikovyx-trub-svoimi-rukami.html
• https://ventilyaziya.ru/chastnyj-dom/ventilyacziya-iz-plastikovyh-trub/
• https://oboiman.ru/ingeneer/obustrojstvo-ventilacii-iz-kanalizacionnyh-trub-sborka-plastikovoj-sistemy-svoimi-rukami.html
• https://santex1.ru/ventilyatsiya-v-chastnom-dome-iz-kanalizatsionnyh-trub.html

Конструкция системы вентиляции канализации

Существует два наиболее распространенных и доступных способа как избежать попадания неприятных запахов в помещение:

• Гидрозатвор
• Фановая труба
• Воздушный клапан

Применение гидрозатвора

Если более подробно рассмотреть конструкцию гидрозатвора, то можно заметить, что он имеет вид буквы U. То есть, когда вода поступает с одного края, то резервуар наполняется с двух сторон. Так как порог со стороны соединения с канализационной трубой ниже, то слив воды происходит именно с той стороны, позволяя выводить все стоки наружу. После того, как вода выключается, нижняя часть затвора остается наполненной чистой водой, что и является барьером для выведения газа внутрь.

Стоит упомянуть о том, что в случае, если не включать воду долгое время, необходимо обновлять воду в затворе, чтобы она не застаивалась и не начала становиться источником неприятного запаха.

Установка фановой трубы

Если просто говорить о конструкции, вентиляционного стояка можно сказать, что он похож на обычную систему сетей вентиляции многоквартирных домов. Фановая труба представляет собой систему вентиляции, которая подключена к основному стояку в самых высоких его точках, чтобы избежать попадания сточных вод в данную систему.

Другой конец фановой трубы расположен на крыше, чтобы выводить воздух напрямую на улицу, не создавая неприятных запахов в помещении.

При наличии гидрозатворов на каждом узле, такая конструкция справляется с выводом газов на улицу, но если вернуться к ситуации образования вакуума, то вся система в общем не будет иметь толк, так как гидрозатворы будут осушены.

Применение воздушного клапана

Суть этой конструкции заключается в обеспечении притока воздуха во время слива большого количества воды. В такой ситуации вместо того, чтобы осушать затворы, воздух будет поступать в трубу. Так как он имеет меньшее сопротивление, чем вода, затворы останутся наполненными, а чистый воздух наполнит трубу. Конструкция устроена таким образом, что приточный воздух берется из подсобного помещения здания. Например, чердака.

Чистый воздух будет поступать с чердака в созданную область с разряженным воздухом, а после того, как вода пройдет, весь неприятный запах уйдет с помощью фановой трубы на улицу.

Размеры

            Канализационные
детали выпускаются в стандартной размерной линейке. Она близка к типовым
диаметрам воздуховодов, но сразу подключиться к участку готовой сети не
позволяет. Собрать систему из элементов одного типа не составит труда, но для
соединения со стандартной системой нужны переходники.

            Размерная
линейка воздуховодов:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм и т.д.

Размерный ряд элементов
канализации:

• 110 мм;
• 160 мм;
• 200 мм и т.д.

Все необходимые комплектующие для
сборки есть в продаже. В качестве крепежа используются специальные хомуты или
подвесы, которые можно купить в любом магазине сантехники. Единственной
задачей, которую самостоятельно решить достаточно сложно, станет выбор
диаметра. Для этого рекомендуется использовать онлайн-калькулятор, которых
много в сети. Перед тем, как
сделать вентиляцию из канализационных труб, надо подобрать вентилятор.
Его параметры станут основой для расчета размеров вентканалов. Их подставляют в
калькулятор и получают оптимальный вариант размеров и прочих параметров
воздуховодов. Останется только купить самые близкие по размеру пластиковые
изделия и приступить к сборке.

Достоинства и недостатки

             Вентиляция в частном доме из канализационных труб показывает массу
плюсов:

• полная комплектация, позволяющая собрать трубопровод сложной конфигурации;
• большой выбор размеров;
• наличие полного комплекта необходимых крепежей;
• малый вес вентиляции не создает дополнительной нагрузки на стены или перекрытия;
• простота и высокая скорость монтажа;
• никакой специальной подготовки не нужно, сборка напоминает детский конструктор;
• не требуется использовать специальное оборудование;
• при необходимости легко демонтировать или изменить конфигурацию воздуховодов;
• цена в 2-3 раза ниже, чем на пластиковые воздуховоды.

Недостатки:

• высокий коэффициент тепловых расширений. Если замуровать трубопровод в стену, возможна деформация или отслоение слоя штукатурки. Линию воздуховодов большой длины надо собирать с учетом изменения длины при нагревании;
• хрупкость при понижении температур. Приточная линия вентиляции на участке забора свежего воздуха может треснуть или раскрошиться при возникновении механических нагрузок;
• пластиковые детали склонны к накоплению статического электричества. От этого на поверхность налипает слой пыли, которую придется постоянно очищать. Некоторые пользователи видят в этом своеобразный плюс — чем больше пыли осядет на поверхность, тем меньше ее в воздухе;
• нет элементов прямоугольного сечения;
• низкая температура плавления. Сильный нагрев способен вывести систему из строя.

Отсутствие каналов прямоугольного
сечения нельзя назвать критическим недостатком. Пользователи часто выбирают их
из-за внешних данных. Они кажутся более аккуратными и компактными. Однако, у
прямоугольных изделий значительно хуже аэродинамика. Из-за этого увеличивается
уровень шума, что для вентиляции недопустимо.

Последний недостаток можно
обратить в пользу, если нужно состыковать линию сварным способом. Однако,
стандартные соединительные элементы хорошо справляются со своей задачей,
поэтому подобные методы используются редко.

Как выбрать трубы?

В основном используется пластик или полиэтилен, а также полипропилен.

Понадобятся также отводы в 45 и 90 градусов, тройниковые соединения и муфты. Лучше всего использовать полиэтиленовые изделия, так как не всегда чердачные помещения отапливаются. Агрессивная среда – мороз и солнце – может нарушить герметичность.

Полиэтилен очень эластичен и прекрасно реагирует на изменения погодных условий. В каждом случае количество материала нужно рассчитывать отдельно, можно лишь сказать, что в любом проекте должен присутствовать как минимум один компенсатор и вместо отводов в 90 градусов лучше применить в 45.

Что касается инструмента, каждый работник выбирает его под себя. Чтобы закрепить или разрезать трубу, необходим перфоратор или шуруповерт (все зависит от стен здания), болгарка с регулируемыми оборотами либо ножовка по металлу.

Рекомендации опытных мастеров и возможные ошибки

Вентиляция помещения канализационными трубами обычно не вызывает затруднений, но иногда даже у опытных мастеров бывают трудные моменты, которые можно решить только прибегнув к помощи извне.

Использование канализационных труб требует применения легких строительных инструментов, так как все работы выполняются на сборных поверхностях. Остается только подсоединить и закрепить трубы вентиляционной системы. Но здесь есть несколько важных моментов:

• закрепите трубы на определенном расстоянии от стен. Достаточно расстояния 1-1,5 см. Этот зазор уменьшит конденсацию, создав тепловую подушку;
• не перетягивайте трубы из-за их хрупкости. Если вы перетянете их, вам придется идти в магазин за новыми или фитингами.

Обычные ошибки случаются и при строительстве шахты на крыше помещения. Эксперты рекомендуют использовать пустотелые кирпичи. Он прекрасно сохраняет температуру и не боится воздействия окружающей среды.

Вентилируя частный дом, стоит обратить внимание на строительство помещения. Если на этапе расчета какой-то угол или отступ не учитывается, то позже вам придется купить больше материала

Поэтому все должно быть тщательно рассчитано заранее или, что еще лучше, составить детальную диаграмму с помощью инженерного программного обеспечения.

Это относится как к большому, так и к малому пространству.

Необходимость системы вентиляции в гараже не вызывает сомнений. В таких местах система вытяжной вентиляции должна быть расположена таким образом, чтобы не мешать движению транспорта и работе.

Монтаж системы вентиляции из канализационных труб является простым процессом, но в то же время требует особого внимания со стороны выбора материала. Правильно подобранный материал является гарантией высококачественной системы вентиляции!

Как провести вентиляцию

В домах, возведенных из газобетона вентиляцию можно проложить из пластика, оцинкованной стали или асбестоцементной трубы. Ими же можно воспользоваться для устройства ВС в доме из газосиликата. В большом доме, как правило, воздуховод протягивают в каждую комнату. Чтобы было легче установить вытяжку, можно соединить в одну ветвь выход из ванной и кухни. Работа производится на уровне чердачного помещения, там же все трубы утепляют изоляционным материалом.

Для природной вентиляции подойдут трубы с сечения 15 см, для принудительной лучше взять трубы немного меньше. В блоках вырезают отверстие необходимого размера. Туда вставляют трубу 12,5 см и закрепляют ее раствором. В первый блок необходимо установить отвод, к которому впоследствии крепится вентканал.

Если стена тонкая, канал делают из шифера, заранее нарезанного на узкие полосы. Эти отрезки монтируют в заранее подготовленный проем, а потом штукатурят его. Можно вентиляционные трубы сделать самостоятельно из подручного материала, например, из волнового шифера. Для этого необходимо отпилить две полуволны и соединить их между собой тонкой проволокой. Самодельная труба монтируется также на кирпичном основании, а внутри штукатурится.

Для этого всегда оборудуется отдельная шахта, это является достаточно удобным способом вентиляции уже в готовом доме.

Обратный клапан для канализации внутренней и внешней

Обратный клапан для фановых труб

В случае засорения канализации, пока хозяин думает, как прочистить засор, скопившиеся фекалии могут вернуться в дом.

Во избежание подобной ситуации на фановую трубу в обязательном порядке устанавливают обратный клапан:

• Обратный цилиндрический клапан с крышкой вставляется в отводящую трубу сразу после установки унитаза;
• При сливе воды крышка открывается, после чего закрывается при помощи пружины из нержавеющей стали. Благодаря такой конструкции крышка не может быть открыта снаружи пытающимися попасть обратно фекальными массами;
• Герметичность соединения клапана с трубами достигается путем использования резиновых колец;
• Срок службы обратного клапана достигает нескольких десятилетий.

Инструкция по монтажу

Монтаж фановой трубы

Разобравшись, для чего нужна труба фановая, следует подробнее рассмотреть и основные этапы ее монтажа:

Первым делом при замене труб в квартире или частном доме демонтируют старую канализационную систему

На сегодняшний день чугунные изделия уже являются устаревшими, поэтому их следует заменить на фановые пластиковые трубы, соблюдая при этом осторожность. Демонтаж выполняют путем отключения стояка и последовательного отсоединения элементов конструкции

1. Новую фановую трубу начинают устанавливать с нижней точки жесткости, расположенной в магистральном стояке. В случае загородного дома монтаж начинают с места, где начинается его фундамент. В несущих конструкциях сверлят отверстия и устанавливают фановую трубу, закрепляя ее хомутами. После того, как будет установлена сантехника, к унитазу подводят фановый отвод.

2. В ряде случаев гибкая фановая канализационная труба создает сложности при соединении с другими трубами. В таком случае уплотнительные кольца предварительно смазывают жидким мылом или силиконом, облегчая их вхождение.

1. Устанавливая фановую трубу, следует использовать только металлические хомуты, обеспечивающие надежность и прочность конструкции, а также позволяющие выбрать отклонения от линий разметки, которые могут возникнуть в процессе сборки трубы. Шпилька на стандартном хомуте из металла обладает удобной винтовой структурой, позволяющей точно регулировать соединяемые элементы.
2. Шумоизоляция фановой трубы выполняется при помощи монтажной пены или минеральной плиты.

Ремонт фановых труб

Замена фановых труб

Выполняя ремонт фановой трубы, следует учитывать следующие нюансы:

• Диаметр трубы должен быть большим или равным диаметру того стояка, на который производится установка;
• Окончание трубы располагают так, чтобы обеспечить удаление ветром неприятного запаха;
• Трубу прокладывают в теплых помещениях, а заканчивают – в холодной зоне (кроме чердака), поскольку разность температур создает необходимые перепады давления в разных участках трубы, а вывод трубы на чердак приведет к скоплению там неприятного запаха, который затем проникнет в жилые помещения;
• Дизайн дома непосредственно связан с фановыми трубами, особенно при наличии нескольких стояков и, соответственно, нескольких фановых труб, что особенно заметно на крыше и на мансардном этаже.

Вакуумные клапаны

Фановую трубу ремонтируют путем непосредственного присоединения к одному стояку канализации, в то время как на остальных стояках устанавливают вакуумные клапаны, представляющие собой оснащенные пружинами уплотнители из резины. Работающая канализация создает разрежение в таком клапане, в результате чего он открывается всасывая воздух из помещения в себя. После выравнивания давления в стояке пружина запирает клапан, препятствуя выходу наружу неприятного запаха.

После прочтения данной статьи Вам должно стать понятно,что такое фановая труба, препятствующая проникновению неприятных запахов в помещение санузла, а оттуда – и в другие помещения

Причем важно не просто установить фановую трубу, а желательно заменить имеющуюся чугунную на пластиковую, обладающую изнутри большей гладкостью, не позволяющей отложениям приклеиваться к полости трубы изнутри, засоряя ее. Кроме того, использование пластиковых труб существенно упрощает сам процесс ремонта в санузле при замене труб в ванной и туалете

Преимущества и недостатки канализационных труб

Итак, мы разобрались с тем фактом, что вентиляцию в частном доме вполне допустимо конструировать не только из специальных труб под вентканалы, но и кустарным методом из канализационных труб, причем второй вариант во многом даже предпочтительнее.

Однако оценка будет неполной, если мы не обратим внимание как на плюсы труб, так и на минусы. К плюсам вентиляции из труб под канализацию относят их:

К плюсам вентиляции из труб под канализацию относят их:

• дешевизну;
• практичность;
• легкость;
• удобство в работе;
• антистатичность (вопреки многим мифам);
• антибактериальность;
• возможность гнуть трубы в любых направлениях;
• большой выбор фитингов, размеров и форм;
• возможность работать своими руками.

Плюсов у такого варианта хватает с излишком. Практически все они так или иначе перекликаются с аналогичными характеристиками пластиковых изделий, изначально выпускаемых для вентиляции.

Однако есть и некоторые минусы. Канализационные трубы:

• проигрывают по прочности;
• выдерживают температуру окружения всего до +50 (в редких случаях +70 градусов);
• не лучшим образом приспособлены к монтажу под потолком.

Так о чем же говорит нам список минусов? А говорит он о том, что пользуясь канализационными трубами, мы получаем систему, не приспособленную к транспортированию горячего воздуха и при этом более хрупкую.

Вентиляция из канализационной ПВХ трубы на чердаке

Соответственно для пожарной вентиляции трубы использовать нельзя, для кухни тоже они не подойдут. И это только часть требований.

Что же до нюансов с креплениями, то здесь палка в двух концах. С одной стороны, собирать канализационные трубы – очень легко. А если еще и учесть, отсутствие полной герметичности, как приоритета, то процесс и вовсе превращается в легкую прогулку.

С другой же – к трубам под канализацию просто не выпускают крепежи для подвешивания под потолками, монтажа внутри стен и т.д. То есть при работе своими руками, придется что-то додумывать и приспосабливаться уже на месте, исходя из имеющихся под рукой материалов.

Когда лучше покупать канализационные трубы?

После оценки всех плюсов и минусов подобных систем становится ясно, что вариант с применением труб под канализацию неоднозначен.

Да, вы получаете на выходе дешевую вентиляцию, собранную «на коленке». Да она способна функционировать так же, как и обычная система. В то же время неопытному пользователю необходимо затратить больше сил на ее монтаж.

Мы рекомендуем вам пользоваться данным методом тогда, когда для этого подходят все условия. К примеру, идеально подойдет вентиляция из канализационных труб для монтажа в нежилых помещениях, таких как: коморки, мастерские, склады, коридоры. В среднего размера частных домах (в особенности одноэтажных), на мелких предприятиях и т.д.

То есть там, где вентилирование тоже требуется, но высокая стоимость продукции не позволяет прибегнуть к традиционным методам.

Рабочий процесс

Начинается процесс монтажа вентиляции своими руками с разметки будущей системы. Затем подбираются материалы и выполняется вся сопутствующая работа. Не следует спешить с расчетами.

Делайте все спокойно и взвешенно. Помните – при проектировании вентиляции важна ее функциональность и возможность по максимуму применить все те условия, что сложились в каждой комнате.

Если ошибитесь – обойтись без механических нагнетателей воздуха уже не получится. А это повышает стоимость всей системы, чего желательно избегать.

Этапы работы:

1. Проектируем вентиляцию.
2. Закупаем оборудование, трубы, фитинги, монтажные изделия, крепежи и т.д.
3. Устанавливаем крепежи на пути следования будущих коммуникаций.
4. Собираем из крупных труб вентиляционный стояк.
5. Собираем и монтируем воздуховоды.
6. Подключаем все ветки друг к другу.
7. По возможности герметизируем соединения (в этом нет особой нужды, но и лишним не будет)
8. Монтируем вентиляторы, клапаны и прочие механически приспособления, если таковые имеются.
9. Устанавливаем вентиляционные заслонки.
10. Тестируем систему.

Так как работаете вы в частном доме, то желательно вентканалы скрыть в стенах, под потолками и т.д. К сожалению, сделать это удается не всегда. Иногда вентиляцию кладут уже после того, как в доме завершили все строительные работы. В таком случае выход один – монтаж подвесных потолков и стен из гипсокартона.

В результате за полостью декоративной стены или потолка образуется пустое пространство. Его рекомендуется заполнить утеплителем. Тогда вы одним выстрелом убьете двух зайцев: и вентиляцию скроете от чужих глаз, и дом утеплите.
