Выбор размера
Основная проблема на начальном этапе строительства, какой оптимальный размер отдушин стоит выбрать.
Руководствуясь официальными требованиями к строительным работам, можно узнать, что размер всех отверстий должен занимать 0,0025 пространства основания. Это соответствует требованиям установки 25 кв. см воздуховодов через каждые 100 кв. метров основания.
Отверстие не должно быть меньше 5 кв. см по площади. Оптимальным вариантом является отдушина прямоугольной формы со сторонами 22 см или круглая с диаметром 22-25 см.
Для тех, кто не любит делать большие отверстия в фундаменте, можно предложить выполнить работы по строительству нескольких мелких отдушин вместо одной большой.
Закрывать продухи на зиму или нет
Есть две точки зрения на то, закрывать на зиму вентиляционные отверстия в подпол или нет. Если их оставить открытыми, влага скапливаться не будет. И это — хорошо, но взамен получаем холодный пол и повышенные расходы на отопление. Выход — усиленное утепление пола, чтобы проветривание не сказывалось на его температуре и не требовало усиленного отопления.
Если продухи на зиму закрыть, в грунте скапливается влага. Теплый влажный воздух из дома попадает в попол, попадая на холодные поверхности, а зимой это стены цоколя, влага конденсируется, стекает в грунт. Это значит, что впоследствии, летом, она будет оттуда испаряться, повышая влажность в подвальном помещении.
Что это такое

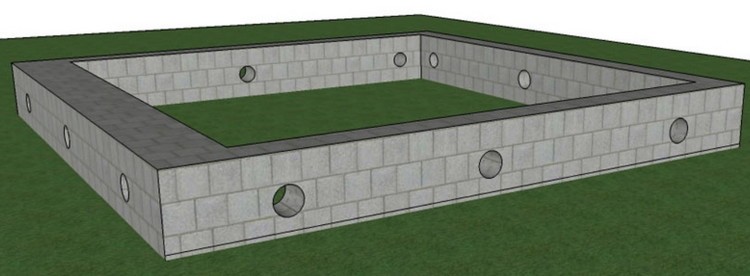

Сквозные отверстия, которые на этапе строительства закладывают в стенах ленточного фундамента называют продухами или отдушинами. Они могут быть круглыми, квадратными или прямоугольными. Важны продухи в фундаменте на зиму: именно в холода скопление конденсата внутри цокольного этажа приводит к плачевным последствиям, вплоть до разрушения основания.
Для их оборудования при установке опалубки в нее вставляют отрезки трубы поперек полотна. Количество рассчитывается в соответствии с установленными нормами вентиляции. Если во время заливки фундамента продухи не были предусмотрены, то их можно высверлить после затвердения основания.
Как рассчитать их количество? На основании СНиП в сети есть калькулятор продухов, который позволит вычислить не только количество, но и диаметр отверстий.
Зачем нужны
Так как продухи – это элемент вентиляционной системы, то их главная миссия выводить застоявшийся воздух, пар и газ из подпольного пространства, не допускать скопления влаги. Откуда берется влажность в подвале? В первую очередь она выделяется почвой и конденсируется вследствие температурной разности внутри и снаружи помещения. Если подвал используется как овощехранилище, то при дыхании растения также выделяют влагу.
Нужны ли продухи в подвале? Конечно да! Важно обустраивать отдушины в фундаменте, чтобы обеспечить должную циркуляцию воздуха между внутренним помещением и внешней средой. Организованный в должном объеме воздухообмен способствует просушиванию материалов и выведению избыточной влаги наружу
Это увеличивает срок эксплуатации постройки и улучшает самочувствие жильцов.
Продухи необходимо ли делать всегда? Их наличие обязательно когда:
- Не планируется засыпать подпольное пространство грунтом или делать слой гидроизоляции;
- Не планируется заливать монолитную стяжку или укладывать железобетонную плиту в качестве основания для пола;
- Не предусмотрено обустройство принудительной системы вентиляции;
- Планируется обустроить в подвальном помещении овощехранилище.
К чему приведет их отсутствие
Продухи — это сквозные отверстия, которые должны выходить выше уровня земли. В некоторых случаях они могут быть засыпаны или закрыты. При этом нарушаются строительные нормы по параметрам вентиляции, и влага задерживается внутри, не получая выхода. Такая ситуация приводит к негативным последствиям:
- Происходит скопление конденсата и повышение влажности до уровня 100%;
- Конденсат оседает и пропитывает деревянные элементы конструкций: балки, перекрытия, доски пола. На них начинает размножаться плесень и вредоносные микроорганизмы.
- Вследствие заражения грибком, деревянные поверхности разрушаются – гниют.
- Размножающиеся микроорганизмы распространяются с воздухом по всему дому и вызывают плохое самочувствие. Если люди страдают заболеваниями дыхательной системы, то они переходят в фазу обострения. При несвоевременном удалении источника влажности, появившиеся заболевания могут стать хроническими.
- Попадая на металлические поверхности, конденсат вызывает ржавчину и постепенное их разрушение.
Поэтому даже в зимний период нужно оставлять продухи открытыми
Для сохранения тепла в доме нужно уделить внимание качественному утеплению пола
Еще одна опасность, которая может возникнуть при отсутствии продухов в ленточном фундаменте – скопление газа из почвы (радона). Некоторые типы почв способны активно выделять вредоносный газ. Если в подпольном пространстве нет выхода этому газу, то он сквозь половое покрытие просачивается в жилые комнаты.
Как сделать продухи
продухи в фундаменте
Вентиляция в фундаменте сооружается на стадии возведения последнего. Сложность проводимых строительных операций в основном зависит от вида материала, из которого фундаментная конструкция строится.
В бетонном фундаменте
Здесь чаще используют именно трубы: пластиковые или асбестовые. Их укладывают в опалубку в требуемых местах и крепят к армирующему каркасу. Для этого обычно используют вязальную оцинкованную проволоку.
Важно, чтобы длина трубы точно соответствовала расстоянию между элементами опалубки. Хорошо, если концы труб будут плотно прижиматься к их поверхностям
После установки внутрь заливается бетонный раствор. Трубы остаются в бетоне. Их не удаляют. Но тут есть один нюанс. Чтобы трубы не раздавило массой бетона, который остается сверху, их заполняют песком. После распалубки последний удаляют.
Некоторые мастера вместо труб вставляют деревянные чурки, которые после застывания раствора выбивают молотком или кувалдой. Не самый лучший вариант, потому что при выбивании фундаментная конструкция подвергается большим ударным нагрузкам, которые могут привести к разрушению части основания дома.
В фундаменте из кирпича или блоков
Это более сложный процесс, связанный с формированием продухов кирпичами. Поэтому отдушины в фундаменте дома получаются квадратной или прямоугольной формы.
Если продухи небольшого сечения, то их можно сформировать самими кирпичами. Если отверстия большие, тогда верхние кирпичи укладываются на арматуру, уложенную тремя или четырьмя рядами. Длина арматурных прутьев должна быть на 5 см больше, как минимум, с каждой стороны, чем ширина проема. То есть они своими концами должна лежать на уложенных кирпичах, формирующих боковые стенки вентиляционных продухов.
В готовом фундаменте
продухи в готовом фундаменте
Такие ситуации встречаются редко. Но если это произошло, то перед тем как сделать отдушину в фундаменте, надо в первую очередь определиться с их сечением и количеством. Далее определяются места их расположения. После чего можно сверлить в фундаменте сквозные отверстия.
Для этого используют технологию алмазного сверления, где применяется специальная насадка в виде коронки, она так и называется. Кромки инструмента покрыты алмазным напылением, что делает их очень прочными. Поэтому сверло этого типа легко преодолевает самые твердые преграды и бетон с армированием, в том числе.
Как исправить ситуацию, если продухи не сделаны или их недостаточно
К сожалению, такая ситуация встречается не так уж редко. Возможно, вы приобрели участок с готовым фундаментом без отдушин. Или оказалось, что их количества недостаточно, или же нужно увеличить размеры существующих вентиляционных отверстий для обеспечения нужного объёма циркуляции воздуха, поскольку в цокольном помещении начал активно размножаться грибок, или влажность слишком высока.
Существует несколько вариантов решения проблемы.
Обычно сразу вспоминают перфоратор. Это действительно мощный инструмент, позволяющий довольно быстро проделать необходимое количество отверстий. Но у этого способа есть и недостатки:
- вам придётся изрядно поработать физически, и это далеко не самый безопасный вид деятельности;
- сам принцип работы перфоратора, вернее, ударная его часть – не самый хороший вариант с точки зрения воздействия на основание здания и его несущие конструкции. Имеется вероятность, что от такого силового насилия в фундаменте могут возникнуть микротрещины, которые со временем неизбежно заполнятся водой. Зимой, в морозы, она будет застывать и расширяться, деформируя и разрушая ленточный фундамент.
Поэтому предпочтительнее использовать менее разрушающие способы проделывания отдушин. Например, при помощи болгарки и диска с алмазным напылением, можно также использовать коронку нужного размера.
Весьма популярным является способ высверливания множества мелких отверстий как можно ближе друг к другу по периметру отдушины, после чего внутренний материал легко выбивается молотком, а неровные края шлифуются, хотя это и необязательно – ведь наружный край отверстия в любом случае будет закрываться решёткой.
Отличный способ улучшить эффективность вентиляции цокольного этажа без расширения существующих или проделывания новых продух – установка в одну или несколько отдушин трубы, которая поднимается высоко вверх, как минимум до уровня крыши. В этом случае тяга усиливается за счёт серьёзного перепада давления, обеспечивая нужное увеличение силы и скорости движения воздушных масс внутри подпола. Тем самым мы способствуем уменьшению влажности.
Если сделать продухи в готовом фундаменте нет возможности, можно попытаться минимизировать объем влаги, поступающей в подвальное помещение. Обычно она просачивается из грунта, особенно страдают дома, построенные на участках с высоким уровнем грунтовых вод. Поэтому подпол закрывают пароизоляционным материалом, в качестве которой можно использовать полиэтиленовую плёнку, но обязательно толстую (от 150 мкм). Поскольку монолитный кусок нужной ширины вряд ли возможен, соседние куски укладывают таким образом, чтобы полотно одного заходило на поверхность другого на 15 см., при этом стыки герметизируют, например, двух сторонним скотчем. Надёжнее сделать это с обоих концов стыка. Концы такой гидроизоляции должны идти внахлест на стену подпола на 25-30 см., закрепляют её деревянной планкой. Плёнку укрывают слоем песка или деревянной стяжкой из досок небольшой толщины (3-5 мм.). Такая конструкция в сочетании с теплоизоляцией фундамента, отмостки и цоколя демонстрирует впечатляющие результаты. А если ещё и вывести в одно из отверстий трубу на крышу, о влаге в цокольном этаже можно не вспоминать.
Без утепления на полиэтиленовой плёнке будет скапливаться конденсат. Но и здесь имеется выход, пусть и не слишком технологичный: плёнку укладывают с некоторым небольшим уклоном, что позволит влаге собираться в одном месте, откуда можно обеспечить её отвод наружу.
Если дом уже построен, и ни один из способов реализовать невозможно, остаётся единственное решение – смонтировать в подвале принудительную вентиляцию. Тем более что сейчас имеются достаточно умные системы, позволяющие отслеживать влажность воздуха и включать вентиляцию только в случае необходимости.
В отапливаемой бане или доме с печным отоплением проблему вывода влажного воздуха можно решить весьма своеобразно – смонтировав поддувало так, чтобы его нижняя часть находилась ниже уровня пола. В этом случае воздух будет втягиваться в поддувало за счёт существенной разницы в давлении.
Важные рекомендации по сооружению продухов
Вентиляция фундамента без продухов (отдушин)
Это сложный комплекс работ, начинается который с устройства дренажной системы. От фундамента надо воду отвести, чтобы она не просачивалась внутрь здания благодаря гигроскопичности и паропроницаемости бетона. Ее, кстати, можно уменьшить в разы, используя грунтовку для бетона глубокого проникновения с полимерами.
Следующий этап — гидроизоляция фундамента и цоколя, их утепление. Гидроизоляция может быть обмазочной или наплавляемой. Утеплитель — для данного случая рекомендуют ЭППС — экструдированный пенополистирол. Он для этих условий идеален: кроме отличных характеристик по теплоизоляции, он не гигроскопичен, не пропускает воду ни в жидком, ни в газообразном состоянии, его не любят насекомые и животные, он не гниет, в нем не размножаются микроорганизмы.
Тем же материалом утепляют отмостку, ведь без этого грунт в подполе может замерзнуть.
Утепление цоколя, отмостки
После этого надо минимизировать поступление влаги со стороны грунта — застелить его гидроизоляционным материалом. Использовать можно любой материал с подходящими характеристиками — от полиэтиленовой пленки (плотностью от 150 мк) до современных диффузионных мембран, которые не будут мешать выходить пару из подпола, но внутрь пар не пропустят. Полотнища укладывают с заходом одного на другой не менее чем на 15 см, стуки проклеивают двусторонним скотчем. Также гидроизоляционная пленка заводится на стены — на 20-30 см, где фиксируется при помощи прижимной планки (крепить дюбелями или гвоздями в зависимости от материала цоколя).
Далее организуется вентиляционная система. Одна или несколько труб выводятся на крышу (зависит от объема подпола), делают несколько приточных отверстий в полу, желательно из нежилых помещений. Со стороны дома они закрываются вентиляционными решетками.
Организация вентиляции подпола без продухов
Строительство дома начинается с фундамента, который, как известно, должен быть надежным и крепким
Но многие забывают о таком важном моменте как вентиляционные отверстия. Особенно это актуально для ленточных сплошных фундаментов. В этой статье мы расскажем для чего нужны вентиляционные отверстия в фундаменте, как их сделать, какого размера они должны быть и стоит ли закрывать их на зиму
В этой статье мы расскажем для чего нужны вентиляционные отверстия в фундаменте, как их сделать, какого размера они должны быть и стоит ли закрывать их на зиму.
Вентиляционные отверстия часто называют продухами или отдушинами. Для чего они нужны?
Как понятно из названия, служат они для вентиляции подпольного пространства. Например, вы построили дом на ленточном фундаменте, а пол решили сделать по грунту на деревянных лагах. В это время, влага, поднимающаяся с земли, понемногу насыщает все подпольное пространство, а так как температура в помещение и на поверхности земли различна, на деревянных конструкциях образуется конденсат. Со временем пол начинает подгнивать снизу, образуется плесень.
Мало того, что неприятный запах начнет попадать в помещение, плесень вскоре переползет и на стены.
Даже если в качестве пола вы уложили бетонные плитоперекрытия, плесень рано или поздно проникнет в помещение. Такая же участь ждет и подвалы в которых не предусмотрена вытяжная вентиляция.
Так вот, для предотвращения подобных явления необходимы вентиляционные отверстия сделанные по всему периметру фундамента.
Размер продухов и их количество
Многие задаются вопросом «Каким должен быть размер отдушин и какое их количество необходимо?». Это разумно. Если сделать большие отверстия, то в подвале или подполе будет холодно, а если маленькие, то эффект от них будет минимален.
Поэтому необходимо найти золотую середину, чтобы в подпольном пространства было тепло и сухо.

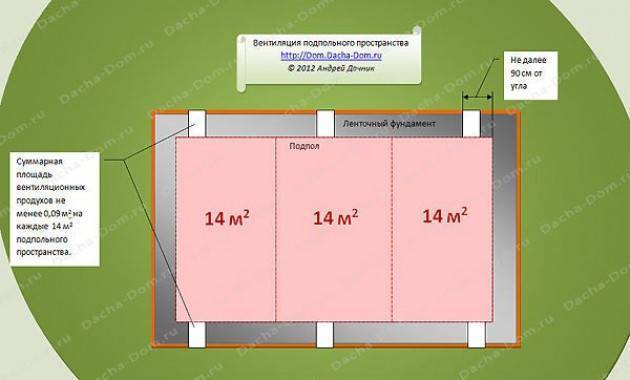

Согласно строительным нормам, общая площадь всех продухов должна составлять не менее 1/400 площади пола. Таким образом, фундамент размером 5х8 м по внутренней стороне должен иметь вентиляционные отверстия общей площадью 0,1 м2.
Вентиляционных отверстия могут быть любой формы. Как правило, их делают круглыми или прямоугольными.
Для наглядности подсчитаем количество отдушин для дома 5х8 м, который мы рассматривали выше. Мы знаем, что общая площадь продухов для таких размеров должна составлять 0,1 м2.
Делать отверстия мы будем по короткой стороне т.е. 5 м. Максимальное расстояние от углов составляет 1 м. На каждые 2-3 м один продух.
Получаем, что отступив от углов 1 м должны располагаться по одному вентиляционному отверстию, итого два. Остается еще 3 м. На этом отрезке размещаем еще один продух.
Таким образом мы получили по три продуха на каждой стороне, соответственно на двух сторонах их всего шесть.
Если поделить 0,1 м2 на 6, то получим необходимую площадь одного вентиляционного отверстия.
S = 0,017 м2 .
Для тех, кто решил сделать продухи круглой формы, напомним, как вычисляется площадь круга:
S = πd2/4, где π — постоянная величина, равная 3,14, а d – диаметр круга.
Для примера вычислим диаметр продуха, если его площадь равна 0,017 м2.
Из формулы находим диаметр:
d = √4S/π = √4*0,017 м2/3,14 = 0,147 м. Если перевести все в сантиметры, то получим 14,7 см.
Думаем с определением площади вопросов возникнуть не должно.
Как сделать продухи в фундаменте?
Отверстия для продухов планируются на стадии строительства ленточного фундамента. Для этого, на этапе вязки арматуры и устройства опалубки закладываются асбестовые или пластиковые трубы.
Во время заливки бетона трубы обязательно должны быть закрыты с обеих сторон для того чтобы бетон случайно не попал внутрь.
Если вы забыли сделать вентиляцию на данном этапе, то придется попотеть и пробурить их после завершения строительства.
Стоит ли закрывать вентиляционные отверстия на зиму?
Однозначно нет. Подпольное пространство должно проветриваться круглогодично. Более того, зимой разница температур в подполье и в помещение больше, соответственно и конденсата будет образовываться больше.
Вентиляция фундамента дома из дерева
Правила организации вентиляции
Ленточный фундамент с рассчитанным по площади воздухообмена количеством продухов, с оборудованным дополнительно вытяжным стояком это оптимальный вариант оборудования вентиляционной системы для любого подвального помещения. Она позволяет полностью выводить излишки влаги, просушивать все элементы конструкции. Чтобы добиться такого результата, нужно следовать ряду шагов по проектированию и реализации системы.
Количество
Как рассчитать необходимое количество отдушин в фундаменте? Нужно ознакомиться со СНиП 31-01-2003. В нем указано, сколько продухов нужно разместить на единицу объема подвала. Так, согласно нормам на 400 м3 помещения нужно одно вентиляционное отверстие. Если регион относится к климату с повышенной влажностью, то расчет продухов идет на каждые 150 м3. Для упрощения расчетов используется онлайн калькулятор.
Кроме наружно выведенных продухов, необходимо обеспечить вентиляционные отверстия в простенках. Для этого можно сделать одно большое или несколько маленьких отверстий.

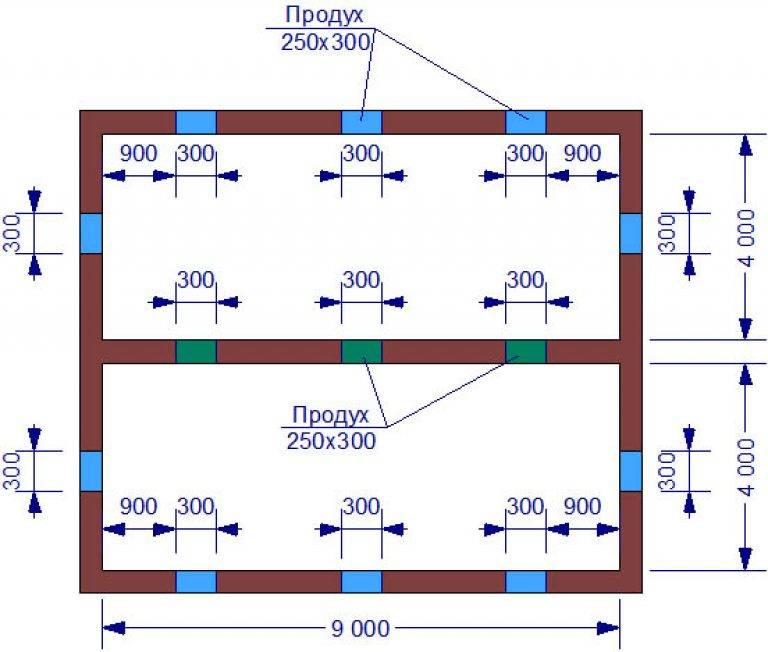

Расположение
При проектировании дома, схема коммуникаций должна включать расположение продухов в фундаменте. Причем их распределение идет на основании технологических правил:
Отверстия отдушин должны располагаться равноудаленно друг от друга по всему периметру наружных стен. При этом расстояние между двумя соседними проемами не должно превышать 3 м.
Для лучшего осушения влажных поверхностей и удаления затхлого воздуха, продухи должны находиться как можно ближе к углам здания
При этом стоит рассчитать количество продухов в одном ряду так, чтобы оставить расстояние около 90 см от угла по внутренней части подвального помещения.
Расположение продуха относительно пола и поверхности земли также важно правильно рассчитать. Рекомендованное расстояние: середина между уровнем почвы и уровнем пола
При этом минимальное расстояние от земли, при котором в продухи не будет затекать дождевая вода и сточные воды – 20 см. Важно: делать продухи как можно выше, насколько это позволяет конструкция.
Для обеспечения хорошей циркуляции воздушных масс отверстия продухов должны располагаться симметрично на противоположных стенах причем в четном количестве.
Форма и площадь отверстий
В строительных нормативах не указаны требования к форме отдушин в фундаменте. Они могут быть любыми: круглыми, квадратными, прямоугольными, треугольными – в зависимости от желания владельца. Однако чаще всего при строительстве используют круглые или прямоугольные продухи.
Оптимальные размеры продухов в фундаменте:
- Для круглых — 25 см диаметр;
- Для прямоугольных – 25х20 см или 50х10 см.
Согласно нормам, площадь проема продуха может достигать 0,85 м2. Если планируется отверстие большее, то стоит его армировать. Застройщики отдают предпочтение частой установке маленьких продухов, так как они более эстетичны на вид. Главное, обеспечить суммарную площадь отверстий, соответствующую потребностям воздухообмена. Как рассчитать? Опять же обратиться к онлайн калькулятору или воспользоваться услугами архитектора.
Если фундамент уже построен
Случается, что при строительстве фундаментной конструкции застройщики забывают предусмотреть продухи либо выбирают для них размеры, не способные обеспечить нормальное вентилирование. Проблему можно решить одним из существующих способов:
выполняем сверление продухов в фундаменте либо расширяем размеры существующих отверстий. Сверлить монолит – задача сложная, выполняется коронкой соответствующего размера или большим сверлом, с помощью которого устраивают небольшие отверстия по периметру будущей отдушины. Затем высверливают промежутки, неровности шлифуют либо закрывают решетками для продухов. Можно для бурения воспользоваться методом алмазного бурения;
- в случае, когда устроить продухи либо расширить существующие не представляется возможным, можно усилить тягу, отведя от продухов трубы на кровлю. Перепад давления обеспечит должное вентилирование;

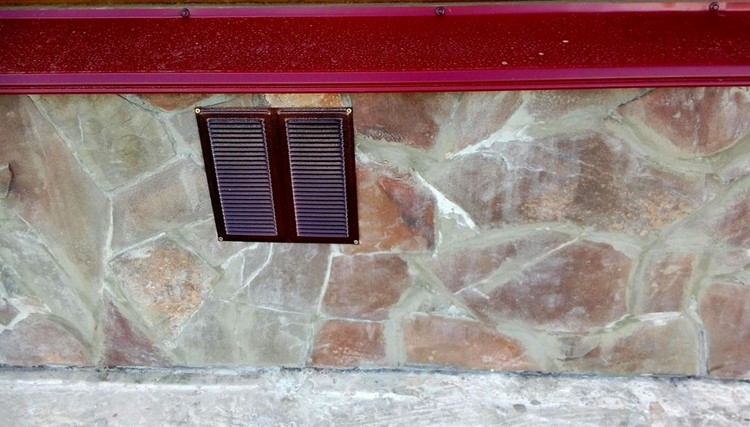

- на продухи устанавливают регулируемые вентиляционные решетки. Принудительное вентилирование позволит не активировать систему вручную, все будет происходить под контролем установленного таймера. Как только температурный режим в подвале повысится, включится вентиляторное устройство, которое начнет нагнетать по трубе для продуха в фундаменте воздушные потоки;
- как можно сделать продухи, если фундамент низкий, и устройство приямков проблему не решит? Можно устроить пароизоляцию по грунту, чтобы минимизировать поступления влаги, используя для этого полиэтиленовый материал. Укладка полос выполняется с нахлестом, стыковочные участки проклеиваются скотчем, поверх устраивается песчаная подушка и заливается стяжка. Можно предусмотреть небольшой уклон в одну из сторон для удобства сбора и отвода скапливающейся воды;
- при необходимости устройства вентиляции в фундаменте отапливаемой бани или сооружения, имеющего печную систему обогрева, существует иной способ. Устанавливается печь с таким расчетом, чтобы воздух выходил из-под полов (поддувало располагается ниже поверхности пола).
Задача облегчается, если в здании отсутствует подвал. Для решения проблемы с вентиляцией все пространство под черновыми полами засыпается материалом, обладающим теплоизоляционными свойствами. В этом случае следует использовать керамзит. К сожалению, в нем имеется недостаток – способен накапливать воду, так что придется устраивать надежную гидроизоляцию.
Второй вариант – битое гранулированное пеностекло. Материал новый, известен далеко не всем, но в нашей ситуации представляет собой отличное решение. Он в несколько раз теплее керамзитового камня, значительно безопасней с экологической точки зрения, но стоит довольно дорого.
Вентиляция фундамента без отдушин
Ситуации, когда в подвале отсутствуют продухи, встречаются не часто, но они есть. Поэтому несколько полезных советов, как обойтись без продухов. В первую очередь надо продумать хорошо действующую систему гидроизоляции, особенно внутреннюю. Благо сегодня применяются новые технологии и новейшие материалы, которые гарантируют стопроцентную защиту. Если нет внутри подвала воды, значит, нет и повышенной влажности.
Идеально – если дополнительно провести грамотную дренажную систему, которая будет отводить от фундамента дома атмосферные осадки и грунтовые воды. Не забываем и о теплоизоляции, которая зимой и летом обеспечит одинаковый температурный режим внутри подпола.
Если в полу сделать продухи сложно или невозможно, тогда напольную конструкцию с обратной стороны, это изнутри подвала, надо обтянуть пароизоляционной мембраной. Эта пленка просто будет сдерживать влажные пары воздуха, проникающие внутрь из помещений дома. Через нее они не пройдут в подвальное помещение. А это снижение влажности почти в два раза.
Если дом отапливается печами с открытой топкой, то можно поступление воздуха в поддувало организовать из подпола, сделав несколько отверстий в полу около печки, или опустить печь на пьедестал чуть ниже напольного покрытия.
Понятно, что все эти процессы требуют немалых затрат. Но без них не обойтись. В крайнем случае, придется сверлить фундамент, делая продухи.
