Подшивка свесов крыши – доступные варианты и способы

Подшивка карниза своими руками

Этот элемент конструкции здания может быть выполнен несколькими способами:

Подшивка по стропиле

Такой способ чаще всего применяется на крышах с небольшим уклоном. Работы выполняются в таком порядке:

1. Выровнять концов стропил. Эту операцию нужно выполнять перед настилкой полиэтиленовой плёнки. Нужно натянуть шнур между крайними концами стропильных ног таким образом, чтобы под него попадали все оконцовки. Расстояние до стены определяется по самому короткому выступу. Необходимо проверить, чтобы расстояние до стен на крайних стропилах было одинаковым.
2. Рассчитать кратность количества досок на подшивку, чтобы их было целое число, отрегулировать положение шнура по этому показателю.
3. Обрезать концы стропил вертикально.

Указанная последовательность используется при установке досок параллельно стене. Если подшивка производится перпендикулярно, короткими обрезками, нужно предварительно закрепить опорные планки. Их устанавливают на стропилах в месте примыкания к стенам и по концам ног. Крепление планок подшивки производится саморезами.

По окончании выравнивания можно продолжать кровельные работы, а подшивку завершить уже после установки финишного покрытия.

Перед тем как сделать подшивку по стропилам, их концы нужно обязательно выровнять

Видео: как правильно торцевать стропила

https://youtube.com/watch?v=zmOdemx_UU4

Подшивка свеса по коробу

Такой способ замыкания подкровельного пространства применяется при крутых скатах крыши. Для этого производятся следующие операции:

1. Концы стропил торцуются по шнуру, как описано выше.
2. Для формирования каркаса коробчатой формы к стропильным ногам крепятся планки из бруска 50х50 миллиметров перпендикулярно стене. Второй брусок устанавливается вертикально по стене между первым и стропилом.
3. Подшивка производится досками или другими материалами с размещением их вдоль стены.
4. Крепление выполняется саморезами.

Видео: металлическая подшивка свесов по коробу

https://youtube.com/watch?v=lMMO7m648T0

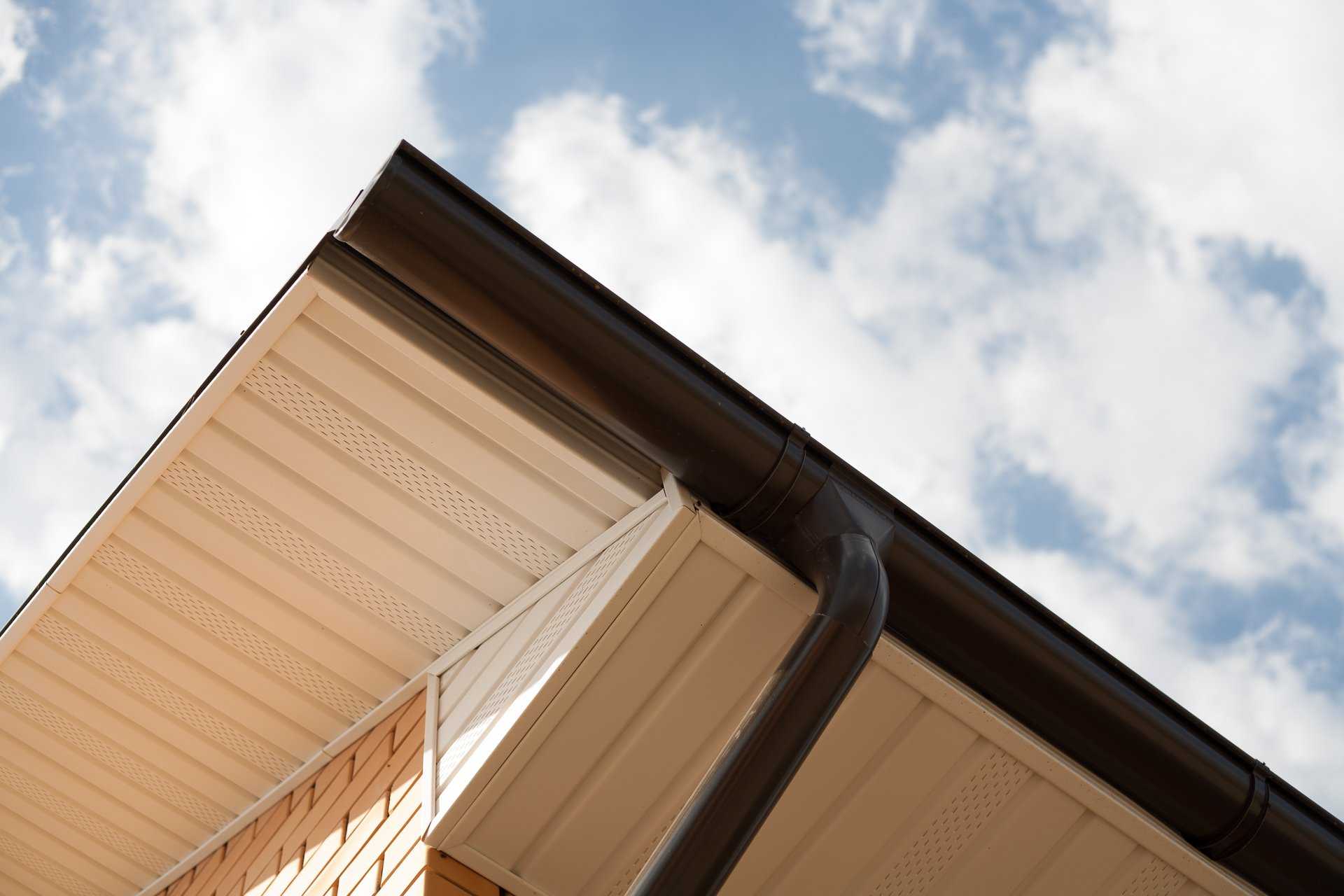

Установка софитов

При таком способе подшивки свесов и карнизов используются доборные элементы, поставляемые вместе с софитами. Из них формируется крепление, в которое поочерёдно вставляются детали подшивки. У разных производителей система крепления софитов может быть различной. Перед началом работ нужно внимательно ознакомиться с инструкцией.

Обязательным элементом подшивки карнизных свесов являются вентиляционные отверстия в них. Они нужны для проветривания подкровельного пространства. Если её не будет, конденсат от финишного покрытия повредит кровельный пирог вплоть до его полного разрушения.

Схема устройства опорных элементов для подшивки софитами

Для свесов любой конструкции существует единое соотношение вентиляционной поверхности. Оно не должно быть меньше, чем 1:50000, то есть суммарная площадь вентиляционных отверстий в подшивке должна соответствовать приведённому соотношению к площади крыши.

Нужно отметить, что ни о каком утеплении свесов речь идти не может, поскольку по ним формируется вентиляционное пространство, а утепление требует герметичности.

Видео: монтаж софитов

Подшивка свесов кровли является одной из завершающих операций при строительстве дома. Нельзя легкомысленно относиться к этой процедуре, потому что от неё во многом зависит не только внешний вид строения, но и правильное его функционирование. Неразумная экономия средств на этот элемент может впоследствии обернуться значительно большими непредвиденными затратами. Успехов вам!

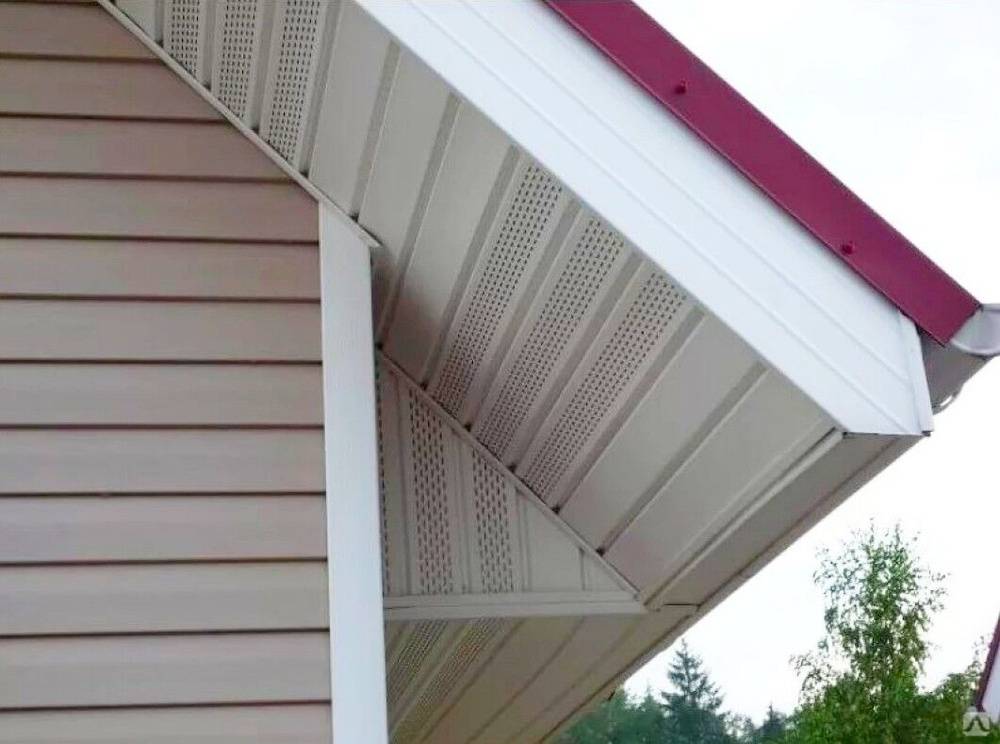

Технология обшивки свесов софитами

Монтаж софитов на крышу может производиться двумя способами

И в целях экономии вашего времени я заострю внимание на самом популярном. Суть его заключается в устройстве нескольких элементов в одной плоскости, но с некоторой особенностью. Один из них будет находиться на стене здания, а второй на ветровой доске

Один из них будет находиться на стене здания, а второй на ветровой доске.

В качестве подготовительных работ необходимо соорудить специальные профили, к которым и будет производиться крепление софитов. В качестве крепежных элементов в обоих случаях выступают гвозди с шагом 30-40 сантиметров.

Чтобы подробнее понять, как правильно осуществить монтаж софитов на карниз крыши предлагаю посмотреть это видео:

Если внешний вид здания играет для вас важную роль, и вы беспокоитесь о нем, то для проведения монтажных работ лучше всего пригласить специалистов, но если вы хотите попробовать решить данную задачу своими силами, то вам помогут советы, предложенные ниже.

В строительной сфере существует уйма разновидностей кровель, поэтому трудно сказать, какой метод и технология монтажа софитов вам подойдет.

Если панели закрывают карнизный свес и в результате этого образовывается треугольник, то при сильном ветре допускается некоторое гудение. Оно создается за счет большой тяги, которая проносится ветром через чердачное пространство и выходит через коньковый элемент.

Благодаря хорошему расположению, обшивка для карнизных свесов никогда не выцветет и не повредится. Но стоит понимать, что любые механические воздействия могут легко нарушить структуру софитов и вам придется осуществлять замену. Не стоит забывать и о том, что пластик при температуре свыше 60 градусов начинает деформироваться, следовательно, нельзя допустить его нагревания до этого порога. При складировании материалов перед работой, убедитесь, что внешние условия никак не смогут навредить панелям.

Работа с софитами из винила

Особенности работы с виниловыми продуктами заключается в том, что их размеры могут изменяться в связи с погодными условиями.

Например, при отрицательных температурах размеры планки составляют порядка 10 сантиметров, но при воздействии на нее горячего воздуха она увеличится в размерах на 5 миллиметров. Такое свойство материала в обязательном порядке стоит учесть при монтажных работах.

Помимо этого, существуют еще несколько особенностей:

• Планки нельзя крепить близко друг к другу. Это делается для безопасной эксплуатации и предотвратит повреждение элементов при сильных перепадах температур
• Установка виниловых панелей должна происходить в спокойной обстановке, нельзя спешить и прилагать сильное давление
• Крепежные элементы в виде гвоздей должны располагаться на панели аккурат по центру отверстия, иначе может возникнуть трещина
• Следите за тем, на сколько глубоко входят гвозди. Не позволяйте шляпкам повреждать материал
• Нанесение герметика вдоль софитов и промеж них самих приведет к нарушению естественной вентиляции, так что лучше не делать этого
• Виниловые продукты довольно хрупкие, поэтому в процессе монтажа не допускаются сильные динамические нагрузки

Некоторые из знакомых могут вам советовать не приобретать виниловые софиты за счет их прихотливости, но могу заверить вас, здесь все иначе.

Богатство выбора оттенков, и простота монтажных работ в совокупности с дешевизной являются определяющими факторами для приобретения данного материала.

Каркас обшивки карниза

Подшивка карниза крыши выполняется после установки кровельного каркаса и подгонки выступающих краев стропил под размер. После отпиливания стропильных ног по линии монтируется первая доска обрешетки, которая в дальнейшем служит ориентиром для работ на следующих этапах. Далее следует выполнить обшивку свесов, выбрав подходящий тип конструкции:

1. Прошивка по стропилам. Такой вариант монтажа характерен для крыш с относительно небольшим углом наклона скатов, либо в случае, когда требуется увеличить высоту здания. Чтобы зашивать карнизный свес по стропилам, нижние части стропильных ног должны находиться в одной плоскости. В противном случае требуется выравнивание при помощи дополнительных досок, которые прибиваются стропилам внахлест. После этого монтируют первую и последнюю планку подшивки карниза, а между ними натягивают нити. Остальные элементы монтируются в соответствии с данным ограничителем уровня.
2. Второй способ более распространен. Стропильные ноги обрезаются по горизонтали и вертикали. Внизу стропил закрепляется доска, к стене монтируется брус, причем он должен располагаться на 1 см выше лобовой доски, чтобы обеспечивался сход влаги. При ширине свеса более 450 мм посередине следует закрепить дополнительную доску. В местах схода свесов вальмовой крыши доски крепятся встык плашмя.

Подшивка карниза крыши своими руками включает создание короба свеса крыши. В обоих вариантах устройства обшивки он выполняется одинаково: на обрешетку вдоль фронтона набивается доска, от нее требуется отмерить расстояние, которое должно соответствовать ширине свеса. Затем доска прибивается параллельно стене фронтона.

Монтаж подшивки

Обшивка карниза крыши софитом требует использования J-образной планки, которая закрепляется при помощи саморезов вдоль карниза и вдоль стены. Листы софита монтируются между планками. Длина каждой панели должна равняться расстоянию между смонтированными планками минус 6 мм для термического расширения материала. Если свес крыши превышает 900 мм, следует вычесть 12 мм. Лобовая доска закрывается специальной лобовой планкой. Использование софита и специальных элементов позволяют выполнить долговечный, функциональный и привлекательный свес крыши.

Перед тем, как обшить карниз крыши обрезной доской или деревянной вагонкой, следует нарезанный в размер материал пропитать антисептическими, огнестойкими и водоотталкивающими составами. Это позволяет продлить срок службы подшивки.

Ширина обрезной доски подгоняется в зависимости от размеров свеса. Элементы следует монтировать с шагом в 10 мм, создавая вентиляционные зазоры. Если карнизный свес зашивается вагонкой, планки укладываются с соединением шип-паз, при этом через каждые 1,5 метра следует установить специальные вентиляционные решетки.

Чтобы зашить свесы кровли профнастилом, необходимо прикрутить предварительно нарезанные листы к каркасу параллельно стене и вдоль карниза. В качестве крепежа используются саморезы. Стык стены и листового материала закрывается внутренним уголком и лобовой планкой. Внутренний уголок следует прикрепить к профлисту, лобовую планку – к лобовой доске. Крепление наружного уголка выполняется по внешним стыкам профилированного листа.

По фронтону профнастил монтируется вдоль стены, по наружной кромке кровельного свеса. Затем устанавливаются уголки и торцевая планка. Чтобы обеспечить доступ воздуха для вентиляции кровли, ширина листа профнастила должна быть 2 см меньше, чем ширина свеса

Важно учитывать, что подшивка, выполненная из металлического листа, склонна к коррозии в местах скопления влаги и срок ее службы уступает другим вариантам отделки карнизного свеса

Список источников

• pootdelke.ru
• KrovPortal.ru
• stroykrishu.ru
• kroemsami.ru
• FB.ru
• Roofs.club
• VseoKrovle.com
• krovlyaikrysha.ru

Материалы для подшивки

Доска

Естественно, что используется категории «строганная обрезная». Как правило, достаточная для «подшивки» толщина заготовок 15 – 20, ширина – не более 250 (мм). Но есть нюанс

Следует обратить внимание на то, чтобы все они были одинаковыми. В противном случае такая «подшивка» вряд ли добавит привлекательности всему строению

Вагонка ПВХ

Учитывая стоимость материала, это самый бюджетный вариант. Единственное, что нужно учесть – дополнительные элементы, которые следует приобретать вместе с изделиями (уголки, полосы и ряд других, в зависимости от конфигурации крыши). Целесообразно монтировать для строений, когда нежелательно создавать дополнительную нагрузку на стены или фундамент, так как общий вес такой «подшивки» – минимальный.

Профнастил

Это «оцинковка», покрытая полимерным защитным слоем. Такая подшивка, благодаря волнистому профилю, обеспечивает качественную естественную вентиляцию подкровельного пространства. Разнообразие оттенков листов позволяет подобрать материал практически для любого вида облицовки здания.

Софит

Это разновидность распространенных пластиковых панелей, предназначенная именно для такого рода работы. От традиционных «досок» они отличаются несколькими характеристиками, которые приобретают особое значение при использовании их именно в качестве «подшивки».

Во-первых, наличие перфорационных отверстий по всей длине (гарантия хорошей вентиляции).

Во-вторых, данные изделия имеют большую толщину, а это и прочность, и некоторое снижение теплопотерь.

В-третьих, применение специальных добавок на стадии изготовления, которые повышают устойчивость материала перед ультрафиолетом.

В-четвертых, в отличие от традиционных панелей ПВХ, они не имеют сезонных ограничений в монтаже, тогда как обычный пластик при низких значениях температуры на улице становится хрупким, ломким — более подробно о софитах читайте здесь.

Изделия ОСП

Вариант довольно дешевый, но нужно учесть, что основа таких плит – древесная стружка, хоть и прессованная. Поэтому нужно учитывать особенности климата и недостаточную прочность материала. Продукцию тоньше 6 мм монтировать не стоит.

Подшивка софитами: этапы работы

Подготовка кровли, работы по утеплению По окончании установки стропил, в ходе монтажа обрешетки для кровельного материала, концы стропил аккуратно отпиливаются по линии, которая должна быть строго параллельна стене дома. Для того чтобы обшить карнизные свесы, в качестве каркаса применяются либо металлические профили (такие, как и для монтажа гипсокартона), либо доски. Торцы стропил, отпиленных по вертикали, зашивают также, как и коробку.

Важно: перед тем, как осуществить подшив свесов кровли, нужно утеплить снаружи стены вашего дома. Таким образом, подшивка будет плотно прилегать к материалу-утеплителю на стенах, и теплопотери здания станут значительно меньше. Если угол наклона кровли небольшой, софиты могут быть установлены параллельно стенам, прямо на стропила

В таком случае угол подшивки будет совпадать с углом ската

Если угол наклона кровли небольшой, софиты могут быть установлены параллельно стенам, прямо на стропила. В таком случае угол подшивки будет совпадать с углом ската

В случае если нижняя плоскость стропил вашей крыши неровная, важно ее предварительно выровнять для того, чтобы подшивочные работы были выполнены качественно. С этой целью можно шурупами к боковым частям стропил прикрутить небольшие кусочки (обрезки) досок. Размер таких обрезков — не менее десяти сантиметров в длину и четырех сантиметров — в ширину

Прикручиваем сначала первую и последнюю доски, а затем, чтобы стропила стали максимально ровными, натягиваем нить — и по этой линии крепим оставшиеся доски. В месте, где сходятся скаты, доски фиксируются с двух сторон углового стропила

Размер таких обрезков — не менее десяти сантиметров в длину и четырех сантиметров — в ширину. Прикручиваем сначала первую и последнюю доски, а затем, чтобы стропила стали максимально ровными, натягиваем нить — и по этой линии крепим оставшиеся доски. В месте, где сходятся скаты, доски фиксируются с двух сторон углового стропила.

Намного чаще укладки софитов по стропилам практикуется другой вариант. От стены до края стропил обустраивается горизонтальная коробка. При этом каркас для подшивания карнизов с использованием софитов будет сделан также, как и в предыдущем варианте — из досок. Крепление выполняется одной стороной — к нижней части кровельных стропил, Производится крепление одного края к нижней части стропил, а другого – к дополнительной доске. Эту доску опускают и фиксируют в месте, где стропила сходятся со стеной. В углах доску нужно укладывать плашмя — здесь расположится стык, на котором будут крепиться две стороны доски. Стык проходит от угла, где сходятся скаты, до угла схождения стен. Это позволяет создать жесткую конструкцию, которая будет независимой от стены вашего жилого здания.

Выполняя данную работу, постарайтесь сделать крепления максимально надежными: часто для фиксации используются шурупы, но дополнительно можно порекомендовать воспользоваться металлическими пластинами и уголками.

После того, как каркас будет готов, может быть начата подшивка софитами. Выполняйте обшивку аккуратно и надежно — так, чтобы впоследствии в подкровельное пространство не попадал ветер, а также чтобы не было доступа для атмосферных осадков: снега, дождя. В комплекте с софитами обычно поставляются специальные монтажные планки, которые дают возможность сделать подшивку кровли более простой, быстрой и удобной. Такие планки оперативно устанавливаются при помощи обычных саморезов по дереву.

Начиная работы по подшивке кровли жилого здания, обратите внимание на следующий немаловажный момент: обрезную доску, которую вы используете для обустройства каркаса, а также любые деревянные элементы кровли непременно обрабатываются специальными современными составами, которые обеспечивают надежную защиту от грибков, плесени и других негативных факторов, которые разрушительно влияют на дерево. Такие простые меры позволят вам существенно продлить сроки эксплуатации всей кровли и отдельных ее элементов. На данном видео подробно показан процесс подшивки софитами:

На данном видео подробно показан процесс подшивки софитами:

Выбирая современные качественные материалы для того, чтобы правильно осуществить подшивку кровли, вы предотвратите ряд проблем в будущем, обеспечите хорошую вентиляцию, продлите сроки эксплуатации и, конечно же, сделаете ваше здание более привлекательным и более комфортным для проживания.

Зачем нужна подшивка карниза

Как карнизные, так и фронтонные свесы кровли из профнастила обязательно зашиваются снизу. Несмотря на кажущуюся незначительность этого этапа строительства, нежелательно надолго оставлять крышу без зашивки, особенно поздней осенью или зимой. Иначе из-за постоянного намокания концов стропил даже обработанное защитными составами дерево может поразить гниль, грибок или плесень.

Так что после окончания укладки профлиста на скаты нужно как можно быстрее обшить карниз профнастилом. Зашивка выполняет четыре важные функции.

Во-первых, защищает крышу от влаги. Хотя это бывает нечасто, при сильном ветре капли дождя могут залетать через выступы скатов в подкровельное пространство, поэтому подшивка карниза профлистом защищает стропила, обрешетку и утеплитель от намокания.

Во-вторых, снижает тепловые потери через кровлю. Вентиляция крыши происходит в том числе через карниз из профнастила, но этот воздушный поток слабый, поскольку проходит через совсем небольшие зазоры и отверстия. Если же его прохождению не будут мешать металлические листы обшивки, то чересчур сильный поток воздуха будет продувать подкровельное пространство, значительно увеличивая тепловые потери через крышу.

В-третьих, защищает подкровельное пространство от насекомых, летучих мышей, птиц. Не секрет, что крыша — излюбленное место гнездования птиц. Они вьют свои гнезда из утеплителя, пачкают перьями и пометом чердак — а это не просто неприятно на вид, но и опасно, ведь птицы переносят десятки серьезных заболеваний. Подшивка свесов профлистом сильно усложняет проникновение пернатых внутрь кровли.

Наконец, в-четвертых, улучшает внешний вид крыши. Торчащие стропила с другими «внутренностями» кровли, выставленные на всеобщее обозрение — это не самое эстетичное зрелище. Зашитые свесы из профлиста приобретают правильную прямоугольную форму, делают всю крышу завершенным архитектурным ансамблем.

Карнизный свес профнастила не обшивается только у небольших хозяйственных построек. Кроме того, неподшитые скаты встречаются у домов с холодной кровлей, но редко — даже если дом спроектирован с нежилой мансардой, стропильную систему все равно нужно защищать от влаги, а сам чердак — от птиц и прочих нежелательных жильцов.

Конструкция и назначение карнизного свеса

Основной функцией конструкции является защита от осадков, которые стекают с крыши. Именно они играют особую роль. Вся жидкость, стекающая с кровли, движется по скату и попадает в желоб водостока или же сразу на землю. В этом случае, чем лучше жидкость будет отводиться от стен, тем менее они будут намокать даже при значительных ветрах.

Карнизы формируются выступами оснований стропил за стены сооружения. По общепринятым рекомендациям считается, что оптимальным расстоянием карниза является 50-70 см. Если скаты кровли крутые, то эту длину уменьшают, однако в этом случае возможно промокание стен при косом дожде.

На карнизный свес практически не прикладывается нагрузка. Из-за этого чаще всего выпускают не сами стропила, а дополнительный элемент – «кобылки». Они представляют собой отрезки досок, крепящихся к стропилам. Причем допускается их сечение подбирать меньшее, чем стропильное. Кобылки соединяют с помощью брусков обрешетки. По их торцевой стороне подбивается лобовая доска. К ней в последующем будет фиксироваться карнизная планка. По завершении монтажа карнизных планок сооружение каркасной части для подшивания крыши профнастилом считается оконченным.

Карнизные планки свесов – это важные элементы при защите кровельных элементов. Именно они обеспечивают сохранность от влияния влаги деталей из дерева свесов и позволяет обеспечить отвод появляющейся влаги в желоба. Сверху планки в обязательном порядке должна монтироваться мембранная гидроизоляция. Иначе образующийся внутри конденсат не будет попадать в водосточную систему.

Кроме защитных функций от повышенной влажности карнизы необходимы для вентилирования подкровельных пространств. Вентиляция необходима как для помещений с мансардами, так и для пространств, которые не отапливаются.

Поднимающийся с земли воздух, обязан без трудностей проникать сквозь карнизную часть и забирать образующуюся влагу и выходить у конька.

Как подшить карниз профнастилом: оформление свеса, список материалов, инструкция

Как правило, обшивка карниза профнастилом выполняется с помощью специального короба, на который затем крепят листы металлопрофиля с доборными элементами. Но возможна более простая конструкция, когда профлист закрепляют с обратной стороны стропил, из-за чего он располагается не горизонтально земле, а под тем же углом, что и скат кровли. Такая подшивка свесов крыши профлистом называется диагональной и подходит только для кровли с небольшим уклоном.

Размеры свеса кровли из профлиста

Независимо от типа подшивки, минимальный свес кровли из профнастила равен 500 мм, но обычно его делают шире — до 700 мм.

Горизонтальная подшивка карнизов крыши профнастилом подходит для кровли с любым уклоном, поэтому опишем порядок ее монтажа.

Сначала подготавливают сам карнизный узел. Для этого нужно:

• Выровнять свес обрезкой выступающих частей стропил или их наращиванием деревянными брусками (кобылками) до необходимой ширины карнизного выступа.
• Установить лобовую доску так, чтобы ее внешний угол находился на прямой линии, продолжающей линию стропил.
• Поставить капельник.
• Уложить гидроизоляцию.
• Сделать обрешетку, контробрешетку.
• Закрепить вентиляционную ленту на торцах брусков обрешетки.
• Установить крюки водостока.
• Прикрепить карнизную планку.
• Уложить кровельное покрытие.

Оформление карнизного узла

Подробнее о том, как оформляется узел свеса кровли из профнастила, читайте в этой статье.

Только после этого выполняется отделка карниза крыши профнастилом.

Какие инструменты и материалы вам понадобятся:

• Лобовая планка с загнутым в форме буквы «Г» фальцем.
• Деревянный брусок или обрезная доска шириной от 40 мм.
• J-профиль.
• Профилированный лист.
• Ножницы по металлу или любой другой инструмент для резки профлиста.
• Саморезы по металлу с резиновыми шайбами.
• Перфоратор, если дом сделан из кирпича, пеноблока и других подобных материалов.
• Шуруповерт.
• Дюбели или саморезы по дереву.
• Строительный уровень.
• Линейка.
• Карандаш или маркер.

Как обшить карниз профнастилом: пошаговая инструкция

Подшивка карниза крыши профнастилом, как и укладка листов на кровлю, выполняется при температуре воздуха не выше +30 °С. Это ограничение связано с тепловым расширением металла. При отрицательной температуре устанавливать профилированный лист тоже нежелательно, но если есть такая необходимость, то делать это можно, только когда на столбик термометре выше отметки −15 °С.

Крепите профлированный лист правильно

Чтобы закрепить карниз из металлопрофиля используют кровельные саморезы с самогерметизирующейся резиновой шайбой. Это снижает скорость развития коррозионных процессов в месте крепления.

Начинают подшив карниза профлистом с установки опорного бруска на стене дома. Он ставится так, чтобы его нижняя грань была точно на уровне нижней грани лобовой доски. Для этого с помощью строительного уровня и маркера намечается линия крепления. Затем брус или доску временно крепят на стене либо несколькими саморезами, если дом деревянный, либо дюбелями в предварительно просверленные отверстия, если стены сделаны из кирпича, камня или других похожих материалов. После этого строительным уровнем еще раз проверяют горизонтальность и, если все в порядке, закрепляют брус окончательно через каждые 300–400 мм.

После установки бруска выполняется отделка карнизов крыши профнастилом:

1. Замеряют расстояние между стеной дома и внешним краем лобовой планки, отнимают от него 15 мм. Полученное значение — это необходимая длина профилированного листа.
2. Профлист разрезается на прямоугольники нужной длины.
3. Снизу на опорный брус у стены через каждые 400 мм саморезами привинчивают J-профиль пазом в сторону свеса.
4. Профлист одной стороной заводят в получившуюся направляющую и крепят его к опорному брусу и лобовой планке кровельными саморезами в низ каждой третьей волны, а также в местах нахлеста.
5. После того как весь профлист закреплен, устанавливают лобовую планку, прикручивая ее кровельными саморезами по центру через каждые 400–500 мм. Нахлест между планками — 100–150 мм.

На этом обшивка карниза крыши профнастилом завершена.

Какой стороной крепить металлопрофиль

Если для подшивки выбран несимметричный профлист, например, марка С10, С15 или С20, то он укладывается узкой волной в сторону кровли. Так ее вентиляция будет лучше.

Далеко не везде можно купить лобовую планку. Вместо нее можно использовать стандартную планку внешнего угла.
