Плюсы и минусы
Специалисты считают, что устройство односкатной крыши своими руками самый простой и недорогой вариант монтажа крыши. По устройству, потолки в некоторых частях дома выйдут под углом. Это для вас непривычно, но можете оставить их такими, а гостям они покажутся оригинальными. Как вариант, можете сделать потолок натяжным, например, тёмно-синего цвета и украсить его светильниками, получится «звёздное небо».
Если наклонные потолки кажутся вам слишком экзотичными, можете их выровнять, установив такое перекрытие. Между крышей и над потолком образуется пространство. Храните там инструменты, старые вещи, что-то другое. Достаточно заказать под те размеры шкафы и всё в них аккуратно спрятать.
Большинство хозяев довольны, что кладовки под крышами и нет никаких проблем с протеканиями из-за грунтовых вод. А они бывают, когда хранилище организовывают в полуподвале.
На крышу вам нужен такой материал, который бы подавлял шум, издаваемый дождём. Подойдёт мягкая кровля. Популярная фальцевая, она герметичная и не слишком шумит под дождём, мокрым снегом.
Хороший современный материал мягкая крыша, которая наплавляется. Её можно эксплуатировать, не делая капитальный и даже мелкий ремонт от 20 до 30 лет. Она не дешёвая, но выгодная. Можете её приобрести, а при монтаже выполняйте рекомендации специалистов.
Важней всего – «роза ветров»
Когда говорят о загородном доме, коттедже или даже обычной городской квартире в многоэтажке, часто употребляют выражение: главное, что есть крыша над головой. Это то, что подразумевается само собой, но существенным моментом в этом едва ли не основном элементе конструкции здания, является ее надежность. Именно этот момент должен быть определяющим, когда речь заходит об обустройстве крыши.
В выборе среди разных видов такого покрытия, для многих определяющим является ценовой фактор, наличие финансовых ресурсов, материалов, но не менее важен и погодный фактор в данной конкретной местности.
При обустройстве односкатной крыши особенно важна так называемая «роза ветров», т.е. основное преимущественное направление ветра. Особенностью такого вида асимметрической кровли является то, что одна стена дома будет ниже другой — противоположной.
Если позволяет расположение здания или этот фактор был учтен изначально на стадии проектирования, то можно приступать к расчету количества необходимых материалов и вспомнить школьные уроки с тригонометрии (синусы и косинусы). Тригонометрия вам понадобится, чтобы выполнить, например, чистовой чертеж сарая с односкатной крышей или чертеж односкатной крыши беседки, например.
Проектирование односкатных крыш. Что учесть
Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.
Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.
- При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
- Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.
Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:
- При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
- Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.
Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.
Выбор угла наклона ската
От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.
Важно
Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом -85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.
Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.
| Тип кровельного материала | Рекомендуемый угол наклона в градусах |
| Металлочерепица | 30 |
| Рулонные настилы (рубероид) | Не более 5 |
| Профнастил | 8 и более |
| Шиферный лист | 20-30 |
Совет
Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.
Достоинства и недостатки односкатных крыш
К преимуществам крыш с одним скатом относятся:
Незамысловатая конструкция
В процессе составления проекта надо учесть лишь несколько моментов: в случае большой площади ската снеговая нагрузка будет увеличена; кровля с одним скатом не боится нагрузок от ветра, однако важно позаботиться о том, чтобы плоскость крыши была направлена навстречу ветру. Нагрузки от снега и ветра можно компенсировать с помощью увеличения угла наклона и усиления системы стропил
Экономичность. По сравнению с простой двускатной кровлей здесь понадобится приблизительно в 2 раза меньше древесины и времени на выполнение строительных работ. Простота. Построить конструкцию можно без особых знаний, навыков и крупногабаритной техники. Все детали имеют маленький вес, перемещать и укладывать их можно вручную. Опорный пояс закрепляется на стенах различной высоты, а стропила монтируются на мауэрлат. Если есть необходимость, на основание можно установить вспомогательные опоры по вертикали. Их следует обвязать брусом. В таком случае стропильные ноги должны быть установлены на более высоком уровне. Высокий показатель использования площади. Верхний этаж будет использован на 100%. Здесь можно устроить балкон и большие окна от напольного основания до потолка.
Существенных недостатков у крыш с одним скатом нет. Есть лишь несколько особенностей, отличающих этот вид устройства кровли от других:
- специфический внешний вид. Одиноко стоящая высокая постройка с односкатной крышей понравится не всем, однако если правильно спроектировать дом и вписать его в существующий дизайн участка, то этот недостаток можно превратить в преимущество: совмещенная крыша из нескольких скатов на различных уровнях составит достойную конкуренцию вальмовой. В этом случае особое значение имеет кровельное покрытие. К примеру, ондулин может украсить и подчеркнуть изгибы односкатной постройки, а профнастил сделает здание похожим на сарай;
- маленькая высота чердачного помещения. Но ведь его можно и не устраивать, всё будет зависеть от проекта. Например, в помещении для сна потолок должен быть низким, а в холле и комнате для игр — наоборот. Следовательно, постройки с единым скатом позволяют сэкономить финансы на строительных работах.
Узлы односкатной кровли: что нужно знать
Узлы односкатной кровли представляют собой основные точки соединения различных элементов кровельной конструкции
Важно знать основные узлы односкатной кровли, чтобы обеспечить надежность и долговечность крыши
1. Мачтовый узел
Мачта односкатной кровли является основой конструкции. Мачтовый узел отвечает за прочное соединение мачты с перекрытием, обеспечивая устойчивость и надежность кровельной конструкции.
2. Стеновой узел
Стеновой узел обеспечивает герметичность соединения ската кровли с вертикальными стенами здания. Он включает в себя мембранные материалы, которые защищают от проникновения влаги и обеспечивают водонепроницаемость кровли.
3. Коньковый узел
Коньковый узел является заключительным элементом односкатной кровли. Он служит для соединения двух скатов кровли на самом верху крыши. Коньковый узел обеспечивает герметичность и защиту кровли от проникновения влаги.
4. Проходной узел
Проходной узел используется в случае, когда на кровлю необходимо установить коммуникационные системы или другие элементы, требующие прохода через кровлю. Проходной узел предусматривает герметичное соединение и защиту от воздействия влаги.
5. Водосточный узел
Водосточный узел отвечает за эффективное сбор и отвод осадков с крыши. Он состоит из водосточных желобов, труб и элементов для их соединения. Водосточный узел необходим для предотвращения застойной влаги на крыше.
6. Вентиляционный узел
Вентиляционный узел обеспечивает воздухообмен внутри кровельной конструкции. Он предотвращает образование конденсата и перегрева кровли. Вентиляционный узел включает в себя вентиляционные желоба и другие элементы для поддержания оптимальных условий внутри крыши.
7. Утеплительный узел
Утеплительный узел используется для обеспечения теплоизоляции крыши. Он включает в себя утеплительные материалы, которые предотвращают потери тепла через кровлю и обеспечивают комфортную температуру внутри здания.
8. Даховой узел
Даховой узел представляет собой место соединения односкатной кровли с другими элементами здания, такими как фронтоны или фасады. Даховой узел обеспечивает герметичность соединения и защиту от проникновения влаги.
Все узлы односкатной кровли взаимосвязаны и выполняют определенные функции, обеспечивая надежность, долговечность и функциональность кровельной конструкции. При проектировании и монтаже кровли необходимо учесть все узлы и обеспечить их правильное выполнение.
Выбор угла наклона
Перед тем как сделать односкатную крышу из профнастила, необходимо определиться с ее уклоном
Это важно для эффективного отведения талых вод и воды во время дождя. Чаще всего для кровли из профнастила выбирают лист с высотой гофры 3,5 см, толщиной 0,07 см
Это покрытие можно укладывать на обрешетку, установленную с шагом 1,5 м. Такая конструкция односкатной крыши может выдержать нагрузку не более 60 кг/м². Причем по этой крыше можно ходить при проведении ремонтных работ или очистке от снега.
Если вы решили сделать односкатную крышу из профилированного листа, то угол наклона во много зависит от следующих показателей:
- При угле наклона в пределах 5-10° должна выполняться сплошная обрешетка. Нахлест по продольному стыку листов делаем на две волны, по поперечному – не менее 30 см.
- Угол наклона скатов в районе 10-15° требует обустройства разреженной обрешетки с шагом 0,45 м. Продольный нахлест выполняется на одну волну, а поперечный – не менее 20 см.
- Крыша с уклоном более 15° делается по обрешетке, установленной с шагом 0,6 м. Продольный нахлест равен одной волне, а поперечный – не менее 17 см.
Также стоит учитывать, что при покрытии односкатной крыши профнастилом марки С-8 угол наклона должен быть не менее 15°, а обрешетка делается сплошная. Если производится установка профлиста С-10 и 20, то сплошная обрешетка нужна при уклоне меньше 15°. В остальных случаях обрешетка монтируется с шагом 30-50 см. Листы С-21 и НС-35 можно монтировать по разреженной обрешетке даже при уклоне менее 15°. При этом, чем больше угол наклона, тем большим будет шаг обрешетки.
Как стыковать крышу пристройки с домом
У владельцев дачных домиков и индивидуальных домов вне городской черты иногда возникает проблема с тем, как сделать пристройку к дому. То ли семья увеличилась, то ли простору захотелось, то ли ещё по какой-либо причине. С инженерной точки зрения, самое разумное решение в этом случае, это именно не строить ещё один отдельный домик, а сделать пристройку к существующему.
Именно сюда и коммуникации подведены, и планировка участка не потребует изменений. Строители в этом случае должны решить очень ответственную задачу: как состыковать крышу пристройки и дома. При этом, одна стена будет общей, остальные придётся достроить. Организация прохода между старой и новой частями дома позволяет рассматривать пристройку именно как добавленную площадь.
Об этом и пойдёт речь в нашем обзоре.
Виды пристроек – почему важна функциональность
Пристройку, в зависимости от желания хозяев, возлагаются различные функции. Она может быть летней террасой или кухней, дополнительной тёплой комнатой, мастерской или гаражом.
Некоторые выполняют роль вестибюля для основного дома или имеют свой отдельный вход. Она может располагаться со стороны главного фасада, с любого торца или быть пристроена к задней стене.
А по высоте она, как правило, ниже основного дома.
Силовой каркас у пристройки свой, независимый от главной постройки. И даже соседствующие стены могут быть раздельными. А жёсткое крепление пристройки к дому не является обязательным. Но стык двух строений обязательно должен быть закрыт сверху от протекания дождевых вод. Для этого и совмещают крышу пристройки с основным домом.
Задача стыковки кровли пристройки с основным домом имеет много решений, которые зависят от формы и конструкции основного покрытия.
Возможны различные варианты. Крыши бывают одно- , двух- и трёхскатные. Есть и более экзотические ситуации, но здесь они рассматриваться не будут.
Односкатная крыша пристройки к дому
Если крыша пристройки односкатная, это простейший вариант. Примыкать она должна к стене основного дома. А его крыша несколько выше, и на конструктивные решения никакого влияния не оказывает
Важно только проявить художественный вкус и сохранить единство архитектурного стиля в комбинации дома и пристройки
Поверхность крыши представляет собой одну плоскость. Имеет небольшой уклон вниз от стены основного дома наружу.
Конструктивной основой является набор стропил – балок, идущих от стены основного дома к дальней от него стене пристройки.
Верхние концы стропил укладываются на прикреплённую к стене дома специальную горизонтальную балку. Нижние концы стропил закрепляются на балке новой стены пристройки.
Односкатная крыша пристройки своими руками
В этом случае, односкатная крыша пристройки примыкает к стене дома. Материал покрытия нового строения следует уложить впритык к стене дома. Между ним и стеной нужно проложить уплотнение, которое для большего эффекта промазать герметиком или глиной.
Более технологичный вариант с использованием специального пристенного профиля. Вместе с ним в комплекте продаётся уплотнитель и специальный герметик.
Если стена основного дома бетонная или кирпичная, то верхний край профиля надо утопить в специально проштроблённую канавку.
Крыша пристройки обязательно должна иметь скат наружу. Это необходимо для стока воды летом, и для сползания снега зимой.
На стропила по всей ширине крыши поперёк укладывается обрешётка – набор реек, меньшего, чем у стропил, сечения. Частота укладки обрешётки определяется материалом покрытия крыши – размером черепицы, листов шифера или листов кровельного железа.
Примыкание крыши пристройки к дому
Это простой вариант. Обе крыши имеют разную крутизну ската, у основного дома крыша круче. Листы или черепицу покрытия пристройки нужно подвести под свес крыши основного дома. При этом совсем не помешает применение пристенного профиля с уплотнением. Это обезопасит стык от протекания.
Пристройка к дому с двухскатной крышей
Двухскатная крыша представляет собой два плоских четырёхугольника, которые соединены наверху с коньковой балкой и разведены внизу.
Монтаж крыши пристройки
Одним краем эти прямоугольники прикреплены к стене основного дома, нижний край опирается на стены пристройки. Основой прямоугольников являются стропила. у стропила двух плоскостей связаны с коньковой балкой, нижними концами они упираются в стены пристройки. По стропилам идёт обрешётка, на неё укладывается кровельный материал.
Виды конструкций
Классификация условная, конструкции различаются разным углом наклона односкатной крыши. Делятся на малоуклонные, средние и крутые. А также отличаются типом кровли: открытого и закрытого типа, с прослойкой утеплителя или без нее.
Открытые делают сверху хоз. построек. Например, для гаража из профнастила, беседок, сараев и т.д. Из-за того что у них невысокий конек односкатной кровли, их можно делать без гидроизоляции. Монтаж односкатной крыши из профнастила закрытого типа, делают с вентиляцией при помощи планки контробрешетки и закрытых торцов.
Кровлю с утеплителем делают по той же схеме, но требования к укладке пирога с вентиляцией жестче, а покрытие более герметичное, чтобы исключить любое попадание влаги.
Проект одноэтажного каркасного дома
Второй проект представляет одноэтажный дом с односкатной крышей. Строение универсальное, так как возвести его можно из разных материалов (СИП панелей, в виде каркаса обшитого досками, различных блоков, например, газобетонных).
Использовать такой дом можно как для временного проживания, например, дачи, так и для постоянного, если бюджет на строительство небольшой. Это мини -коттедж простой конструкции, возвести которую несложно.
Читайте на нашем сайте:
- Проекты одноэтажных домов из СИП панелей.
- Строительство домов из теплоблоков.
- общая площадь, не считая крытой террасы – 60 квадратов. Жилая – 58. В доме все только самое необходимое, поэтому между площадями минимальная разница;
- габариты коробки строения – 12*5 метров. При такой длине внутреннее пространство можно разделить на большее количество помещений;
- строение имеет вытянутую и узкую форму. Это позволит уместить его на таком же участке. Также стоит учесть, что все комнаты будут смежными;
- применяемая технология строительства – модульная или каркасная, хотя и ячеистые блоки прекрасно подойдут.
Внутренняя планировка
Вход в строение расположен по центру, но не точно, а с небольшим смещением, чтобы можно было сделать основную спальню больше. Благодаря такому положению двери, появилось одно центральное помещение, из которого можно пройти в разные части дома, не делая их полностью смежными.
После входа сращу идет кухня-гостиная площадью 21,78 м2. Основная часть этой комнаты отведена под обеденную зону, хотя расставить мебель можно иначе.
В боковых стенах сделано по два прохода. Уходя направо, можно попасть в спальню и сантехнический узел. Из жилой комнаты идет проход в достаточно просторную гардеробную.
Производим монтаж балок перекрытия с подстропильными ногами
Кроме мауэрлата, когда говорят, что устанавливают стропильную систему, могут иметь в виду и монтаж балок для перекрытия. На них обопрется нога стропильная. При установке у балки такой же шаг, как и у стропил
Неважно, есть у вас балки или нет, но ногу нужно крепить к мауэрлату, делая, запил. Лучше всего, когда зазор между мауэрлатом с ногой минимальный
Когда пролёт системы стропильной шире 4,5 м, чтобы брус не прогнулся, нужно сделать монтаж ноги подстропильной. Распорку установите туда, где она необходима. Учитывайте длину пролёта.
Когда крыша большая по площади, то обязательно установите подстропильные ноги. Если не сделаете этого, брус поможет сильно прогнуться и местами сломаться. А это дополнительные расходы на ремонт.
Делаем обрешётку правильно
На обрешётку позже будут установлены гидро- с теплоизоляцией и иные изоляции. Обрешёточный шаг будет зависеть от того, каким материалом покрыта крыша, насколько крутой у неё наклон и т. д. Доски для обрешётки крепят к ноге стропильной, используя обыкновенные гвозди.
Хотите сделать мансарду? В обрешётке нужно предусмотреть место для её окна. Там не нужна обрешётка, а потребуется установка (горизонтально) нескольких перемычек, для надёжного крепления окна. Перемычки будут деревянными, как стропильный комплекс или из иного материала, из которого смонтированы ваши стропила. Модель окна выбирайте на свой вкус.
Уход за односкатной крышей
Если было принято решение построить крышу с одним скатом, то стоит помнить о том, что за ней нужно правильно ухаживать:
Понадобится выполнять регулярную очистку от снега, особенно в случае больших снегопадов и весной.
Важно постоянно контролировать состояние деталей конструкции крыши, а также своевременно устранять выявленные недостатки. Обязательно нужно осматривать конструкции стропил
В некоторых случаях древесина может быть ослаблена в связи с поражением гнилью или грызунами.
Во время осмотра также рекомендуется удалять скапливающийся между волнами шифера мусор, так как он негативно влияет на состояние кровли. Во время дождя в этих местах будет скапливаться большое количество воды, которая через некоторое время может разрушить шифер. В таком случае снег будет накапливаться быстрее.
Если соблюдать данные правила, то частный дом с односкатной кровлей будет служить много десятков лет. Чтобы исключить сложности из-за чрезмерного количества осадков, понадобится ещё на этапе составления проекта продумать то, как будет проходить обслуживание кровли, а также предусмотреть размещение удобных выходов на крышу.
Изготовить крышу подобного типа несложно, понадобится лишь придерживаться изложенных в нашей статье правил и грамотно составить чертёж будущей конструкции.
Плюсы и минусы
Если вами будет выполняться крыша своими руками односкатная, то стоит изучить ее преимущества и недостатки. К положительным сторонам можно отнести такое:
- Возможность выбора любого кровельного материала обеспечивается тем, что вы можете сделать минимальный угол наклона скатной конструкции.
- Пологие односкатные крышные системы обладают минимальной парусностью, поэтому их можно обустраивать даже там, где господствуют сильные ветра.
- Монтаж односкатной крыши своими руками вы можете выполнить быстро и легко. Более того, такая крыша проста в уходе и эксплуатации.
- В сравнении с другими крышными системами односкатные конструкции имеют небольшой вес.
- Если вы хотите добиться эстетической привлекательности и оригинальности постройки, то можно обустроить несколько односкатных крыш над разными уровнями дома.
- Возможность сэкономить не только свое время, но и финансы.
- Одну из сторон дома можно полностью обезопасить от стекания воды во время дождя.
Среди минусов можно назвать следующее:
- Менее привлекательный внешний вид в сравнении с двускатными и многоскатными системами. Хотя при наличии фантазии и дизайнерских разработок этот недостаток можно нивелировать.
- Под очень пологой односкатной крышей не получится обустроить чердак или мансарду.
Стропильная система односкатной крыши ‒ Преимущества и особенности
Односкатная крыша капитальной постройки
К положительным аспектам, можно отнести:
- Простой расчет конструкции;
- меньшее количество узлов и соединений;
- сравнительно простой монтаж;
- меньше затрат на древесину;
- большая стойкость, к ветровым нагрузкам;
- ремонтопригодность.
Перед тем, как начать строить односкатную крышу своими руками, необходимо познакомиться, с ее некоторыми особенностями:
- Требуется возведение высоких продольных стен или специальных каркасов;
- использовать подкровельное пространство, в качестве мансардного помещения, довольно сложно;
- располагать капитальное строение на участке необходимо так, чтобы ветер постоянно дул на высокую стену. Поэтому, нужно ознакомиться с розой ветров, данного района;
- угол наклона, односкатной крыши, принимается в зависимости от материала, кровельного покрытия.
Схема односкатной конструкции, как правило, включает в себя, два основных элемента:
- Два мауэрлата;
- Стропильные ноги.

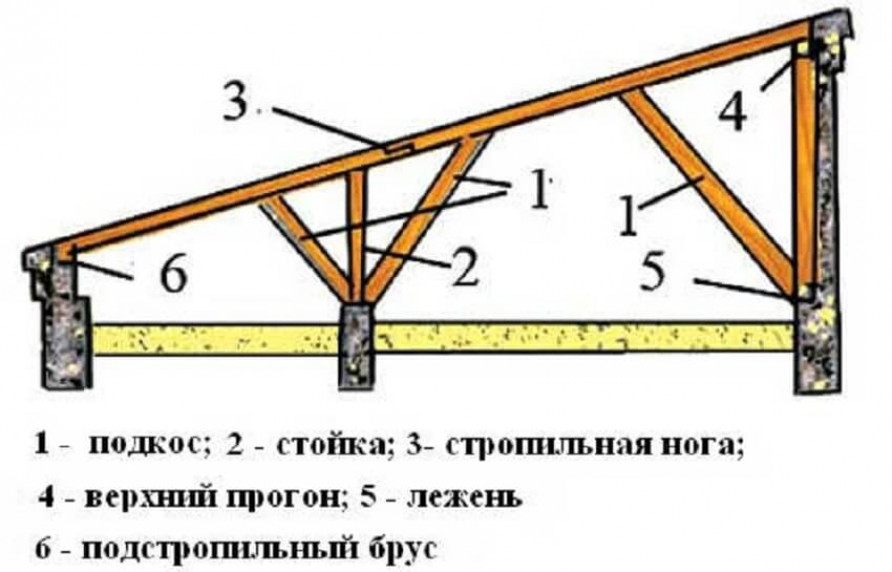

Конструкция стропильной системы односкатной кровли
При больших пролетах, требуется обустройство дополнительных элементов, которые позволят укрепить несущие балки и заметно увеличить, их несущую способность:
- Подкосы ‒ подстропильные ноги;
- стойки;
- лежни;
- прогоны;
- схватки.
Все элементы стропильной конструкции односкатной крыши, изготавливаются из древесины хвойных пород, первого или второго сорта
Чтобы правильно выбрать более подходящий стройматериал, рекомендуется обращать особое внимание на:
Устройство односкатной крыши
Стропильная система односкатной крыши больше всего востребована среди небольших построек, таких как гаражи, веранды, беседки, теплицы и т.д.
Как и любая крыша, односкатная система имеет свои преимущества перед другими видами:
- незамысловатость конструкции. Каркас односкатной крыши имеет минимум сложных узлов, благодаря чему можно провести монтаж односкатной крыши своими руками;
- экономичность. Из-за простоты конструкции для установки требуется небольшое количество материала, денег и времени;
- небольшой вес. Это утверждение уместно, если крыша устанавливается без мансардного помещения;
- подойдет любой материал покрытия. За счет угла наклона ската, который варьируется вплоть до нулевого, применяются самые разнообразные варианты кровельного покрытия;
- повышенная сопротивляемость ветровым нагрузкам. Благодаря хорошей обтекаемости единственного ската исключается возможность повреждения целостности крыши ветром;
- хорошая переносимость природных явлений. В зависимости от климата, в регионах с частым выпадением осадков выстраивается максимально крутой наклон ската, чтобы снег не имел возможности оседать;
- односкатная крыша идеально подходит при близком соседстве с участками или дорогой, чтобы исключить проблемы с подтоплением соседей и муниципальных проезжих частей.
Справедливо будет отметить и недостатки односкатной крыши:
- устройство стропильной системы односкатной крыши подразумевает наличие более надежной системы водостоков, так как вода будет направляться только в одну сторону;
- при небольшом уклоне уменьшится полезная площадь чердачного пространства.
Стропильная система крыши – это совокупность опорных элементов каркаса, количество и сечение которых выявляется расчетным путем.
Конструкция односкатной ломаной крыши включается в себя разные элементы, в зависимости от длины пролета.
Если его длина до 4,5 метров, то используются:
- мауэрлат — массивный брус, уложенный на несущие стены. Он выполняет функцию фундамента стропильной системы, на него опираются стропила;
- стропила — брусья, совокупность которых определяет прочность каркаса и его способность противостоять внешним атмосферным воздействиям;
- обрешетка — доски, которые укладываются на стропила по поверхности крыши для крепления к ним кровельного покрытия.
При длине пролета от 4,5 до 6 метров дополнительно используются:
- лежень — брус, схожий по сечению с мауэрлатом. Устанавливается на стыке перекрытия с более высокой стеной. Далее в него будет упираться подкос;
- подкос — дополнительный элемент укрепления стропильной ноги. Подкосы нужны для того, чтобы исключить прогиб стропил.
Длина пролета от 6 до 12 метров может быть только в случае, если в середине расстояния будет находиться внутренняя несущая стена, делящая пространство на два помещения.
Тогда лежень будет идти по центру внутренней несущей перегородки.
Дополнительно задействуют:
- прогон — опорный брус, соединяющий стропильные ноги;
- стойка — брус, дополнительно укрепляющий конструкцию. Устанавливается между лежнем и прогоном. Благодаря стойкам часть нагрузки переходит на несущую стену внутри.
Длина пролета более 12 метров, при максимуме 16 метров. В таком варианте желательно наличие внутри двух опорных стен.
Видео:
Соответственно, удваивается количество лежней и подкосов. Между стойками применяется затяжка. Это горизонтальный соединительный брус, призванный фиксировать стойки и позволяющий снизить с них нагрузку.
Стандартная длина стропила – 6 метров, поэтому при недостатке можно прибегнуть к ее увеличению с помощью наращивания, стыковки или соединения стропильных ног.
Обрешетка, гидроизоляция, утепление
Дальше делают обрешетку, используя бруски 50х50 мм, которые крепят поперек стропил. Следующий шаг – гидроизоляция и утепление крыши. Для первого служит пароизоляционная пленка, а для утепления предпочитают использовать стекловату или стекловолокно.
Стоит отдельно оговорить, что приведенные типоразмеры несущих конструкций могут быть и иными, все зависит от наклона ската и используемого кровельного материала. Так, мауэрлатный брус может быть и толще, а расстояние между стропилами – меньше. Например, разные чертежи сараев с односкатной крышей дают разные сечения пиломатериалов для стропильной системы.
