Утеплитель для канализационных труб: виды, характеристики, способы монтажа

Какие виды утепления наружных канализационных труб существуют в настоящее время?

Укладка труб канализации ниже глубины промерзания

При укладке канализационных труб в толщу почвы своими силами необходимо предусмотреть их закладку на 100мм глубже уровня промерзания грунта. В этом случае утепление канализации не требуется. Кажется, что выход идеальный, однако для сточных вод он используется редко.

Во-первых, пришлось провести много земляных работ по подготовке траншей для укладки труб и котлованов под септики.

Во-вторых, при глубине промерзания почвы, а именно на глубине 1500см, минимальная глубина закладки должна составлять 1600см. Ведь канализационный трубопровод обязательно должен иметь определенный уклон (заранее просчитанный), а если трубопровода достаточно, то септик должен быть заглублен на 2,5-3 метра, что, конечно, неразумно.

В-третьих, при значительном заглублении трубопровода ремонт его очень усложняется, особенно если его необходимо проводить в зимнее время.

Утепление канализационных труб посредством теплоизоляционных материалов

Разберемся, как с помощью утеплителя утеплить подземные канализационные трубы. Как изолировать канализацию под землей?

Минеральная вата. Это стандартный вариант утепления канализационных труб, однако его использование на загородном участке нецелесообразно с точки зрения экологического вопроса. Расход материалов может быть значительным, кроме того, изоляционные коллекторы для наружной канализации необходимо тщательно гидроизолировать, так как минеральная вата гигроскопична и если она намокла, то полностью потеряет свои первоначальные свойства.
Полиуретановая пена. Этот материал больше подходит для утепления канализации, поскольку не боится приливов и отливов. Пенополиуретан выпускается в виде «раковины» — полуцилиндрического тела с пазом трубы внутри. Края «корпуса» смыкаются в замок. Использование этого материала очень удобно, доступно и эффективно.
Бензоконазол. Теплоизоляционный материал производится в виде жидкости. После того, как материал затвердел, он образует прочную герметичную оболочку, которая с высокой эффективностью защищает трубы. Поэтому в частных постройках этот вариант фактически не используется.

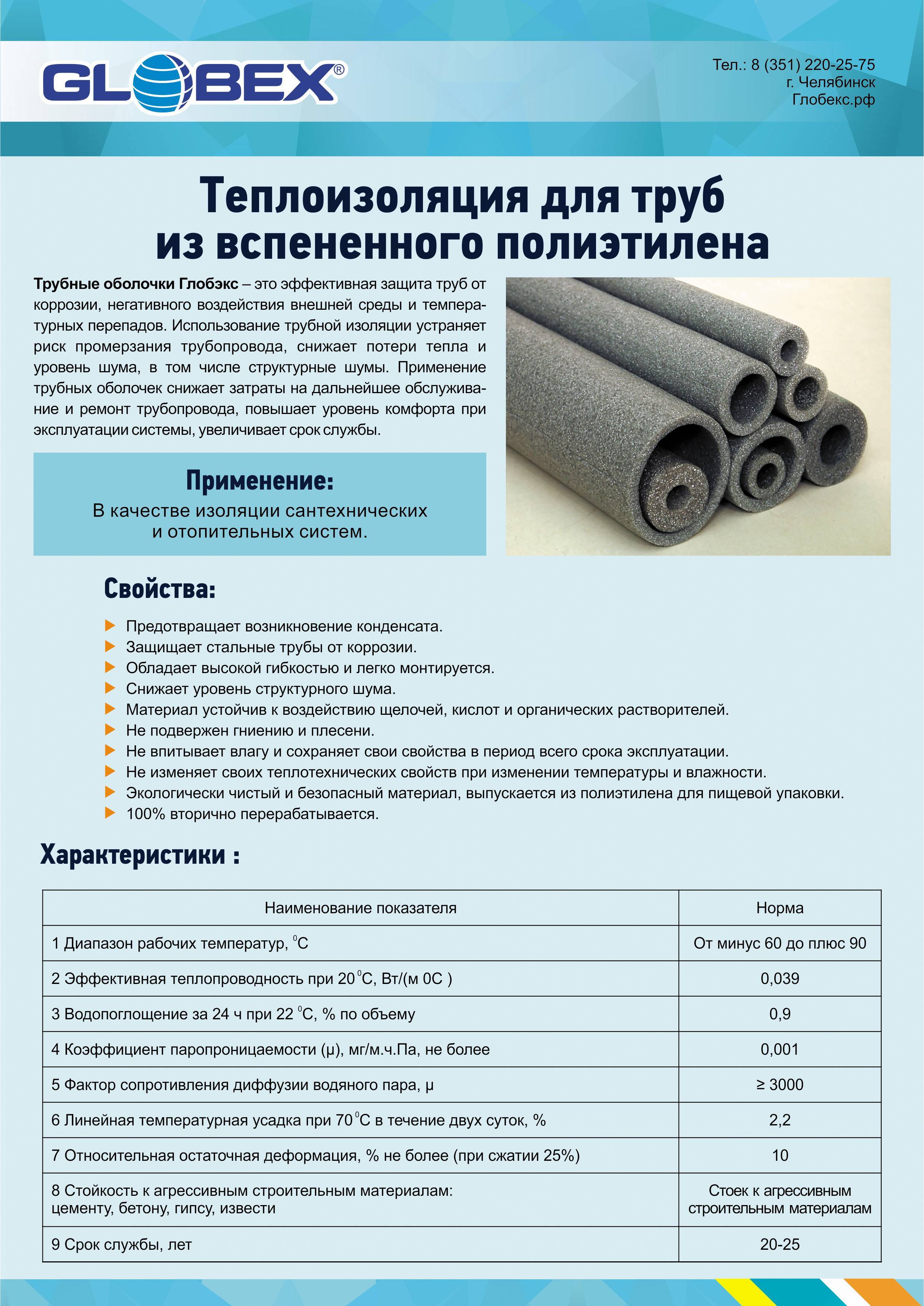

Вспененный полиэтилен. Выпускается в трубах разного диаметра. Поместите его на изолированную область через разрез в материале, затем заклейте разрез лентой.

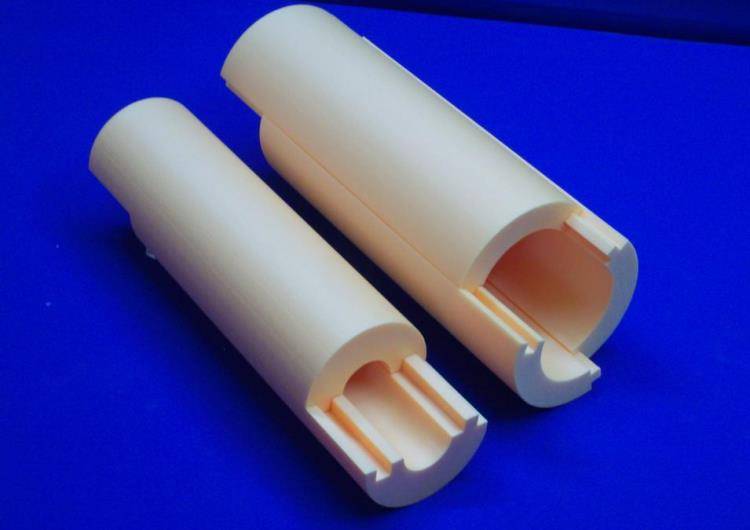

3 Утеплитель для канализационных труб – скорлупа, минвата и другие материалы

Чтобы не осложнять свою жизнь трудными земляными работами, можно воспользоваться современными утепляющими материалами для труб, коих на строительном рынке представлено в наши дни немало. Эффективным среди специалистов считается, например, методика, предполагающая использование теплоизолирующих скорлуп из пенополистирола, которые весьма активно применяются для утепления наружных труб.

Монтаж таких скорлуп производится по следующей схеме:

на трубу определенного диаметра надевают с перехлестом (не более 20 сантиметров) две половинки, из коих состоит скорлупа (ее сечение совпадает с внутренним сечением трубных изделий);
при помощи скотча соединяют зоны нахлеста, а также стыки отдельных компонентов скорлупы

На этом монтажные работы можно считать законченными – утепленная канализационная труба готова, система полностью защищена от возможных холодов. Думается, при такой простой схеме даже и не может возникнуть вопроса о том, нужно ли утеплять канализационные трубы. Здесь стоит добавить, что промышленность выпускает фасонные скорлупы разнообразных видов, которые предназначаются для утепления изогнутых узлов и углов трубопровода. Так что, никаких проблем с “теплой одежкой” для труб у вас не возникнет.

Достаточно просто утепляются канализационные сети и при помощи иных материалов. Например, таких:

Чем утеплить канализационную трубу в земле своими руками. Видео

При прокладке канализационных труб на улице в загородном доме нужно обязательно позаботиться об их утеплении. Утеплить трубы вполне возможно без посторонней помощи, если вы будете следовать нашим пошаговым инструкциям и советам. Все трубы, которые находятся вблизи к поверхности земли или размещаются над землёй, подвергаются риску промерзания. Предлагаем узнать, чем утеплить канализационную трубу в земле своими руками.

Утепление канализационных труб в частном доме

Самый простой способ утепления — это прокладка труб ниже глубины промерзания почвы. Уровень промерзания зависит от региона, особенности грунта, близости вод. Если эти показатели выходят за пределы норм, этот способ не подходит. Если грунт промерзает на полтора метра, а грунтовые воды проходят на глубине одного метра, канализация всегда будет наполнена водой из земли, а трубы будут перемерзать.

Другой способ подразумевает использование более дорогого и эффективного оборудования. Прокладка труб с нагревательным кабелем в частном доме позволяет сохранять стабильную температуру и не позволяет воде в трубах замерзать. Саморегулирующийся кабель идёт по типу нагревательной ленты и прогревает трубы по всей длине.

Мощность прогрева составляет 30 Ватт на метр трубы. При использовании ленты с алюминиевым напылением, она приклеивается к трубе. Кабель можно резать в соответствии с нужными размерами, включается он в обычную розетку. Такая система должна быть обеспечена бесперебойным электропитанием. Трубы с кабелем (лентой) нужно тепло- и гидроизолировать

Прокладка труб с утеплителем в загородном доме позволяет качественно и надёжно защитить наружную канализацию

При покупке утеплителя для труб в доме нужно обращать внимание на его характеристики

Устойчивость к воде, долговечность, теплопроводимость, возможность повторного применения, цена — всё это очень важно при выборе

Виды материалов для утепления канализационных труб в доме

Разнообразие материалов для утепления канализации довольно широко, поэтому выбирать стоит с учетом местности и особенностей эксплуатации труб. Пенопласт представляет собой соединение гранул размером около 0,5 сантиметров. Гранулы соединяются при воздействии температуры. Такой утеплитель представляет собой полый цилиндр, который одевается на трубу и скрепляется строительным скотчем или хомутами. Пенопласт удобен в работе и безопасен.

Пеноплекс или экструдированный пенополистирол состоит из вспененного вещества с большим количеством гранул. Пеноплекс выдерживает значительные нагрузки под землёй. Он отличается высокими показателями жёсткости, используется во влажных условиях. Пеноплекс, кроме утепления труб канализации, применяется для утепления фундамента, подвалов и отмосток.

Фольгированный изолон довольно часто применяется для утепления коммуникаций. Он позволяет гарантированно защитить трубы от промерзания и разрушения на долгие годы. Это качественный и недорогой материал довольно просто монтируется на трубах. Рулон разрезается на полоски и спиралью наматывается на трубу. Фиксируется утеплитель при помощи изоленты, скотча, пластиковых хомутов.

Утепление труб канализации часто проводят при помощи готового или напыляемого ППУ (пенополиуретана). ППУ наносится с помощью специальной установки. Вместо напыляемого дорогого вещества, можно приобрести готовые блоки с любым подходящим диаметром. Крепятся блоки хомутами, алюминиевым скотчем или другими соединительными материалами. Этот материал устойчив к влаге, сырости. Он легко снимается и долго служит.

Смотрите видео: Как правильно уложить канализационные трубы загородного дома

Каждый способ утепления хорош по-своему, поэтому материал подбирается индивидуально. Зная, как и чем провести утепление труб канализации в частном доме, вы сможете существенно сэкономить. Защитите свою канализацию при первоначальной прокладке труб, тогда ремонт в доме будет недорогим и долговечным.

Использование для утепления труб канализации нагревательный кабель

Как утеплить трубы греющими кабелями? Кабели могут прокладываться над или внутри труб, прокладка осуществляется в специальных защищенных кабельных каналах. При использовании активной изоляции достаточно минимальной глубины траншеи 0,5 м. Однако следует помнить, что система может работать нестабильно и не будет работать при отключении электроэнергии.

Саморегулирующийся кабель работает в петле, нагревая только более холодные участки трубы. В результате его более высокие затраты быстро окупаются за счет снижения эксплуатационных расходов.

Для экономии средств можно использовать комбинированный подход к утеплению труб. Заизолируйте магистральный трубопровод изоляцией и используйте несколько метров нагревательного кабеля в наиболее ответственных местах, например, на выходе из дома.

Как осуществляются работы по утеплению канализационных труб?

Пошаговая инструкция по установке утеплителя на канализационные трубы:

Выполняется копка траншеи, которая имеет ширину 60 см (диаметр 110 мм) и глубину, которая должна быть на 100мм больше запроектированной

Также важно создать траншею с уклоном 1-2%.
Для изготовления амортизирующей песчаной подушки требуется глубина десять сантиметров. На дно траншеи насыпают песок (высота песчаного слоя 10мм) и хорошо приминают, выравнивая.

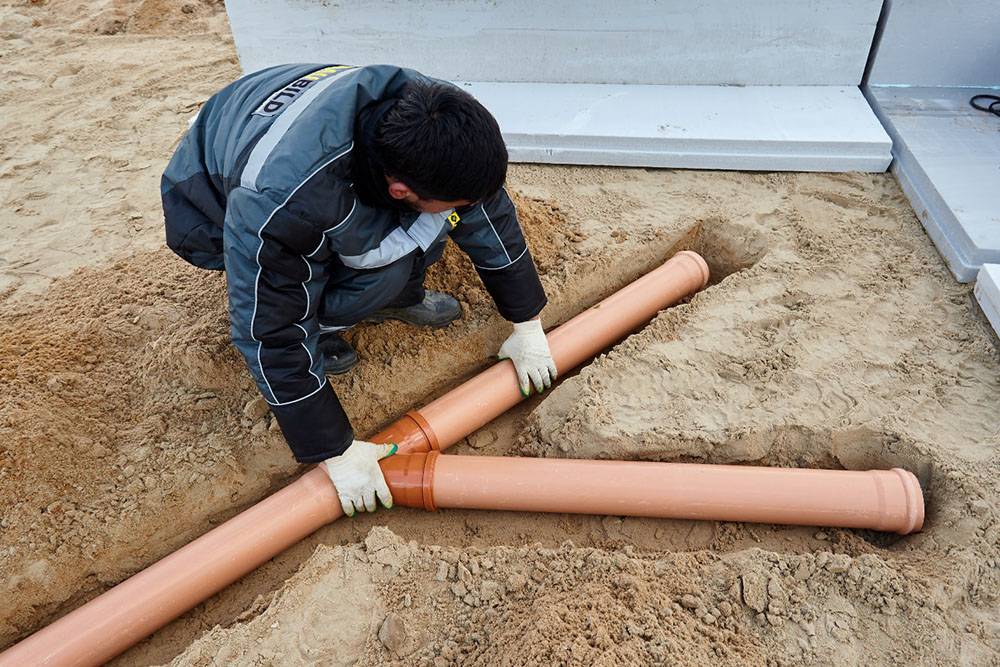

По канавкам располагаются канализационные трубы и соединительные элементы.
Выполнение соединений

Обычно при сборке канализационных труб используют соединение «раструб».

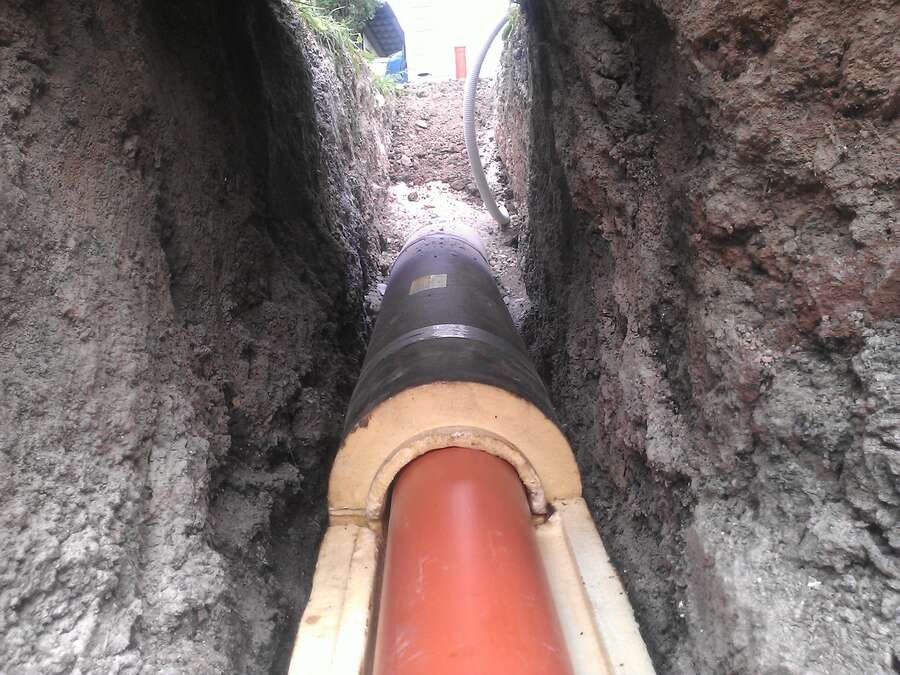

Теперь необходимо на трубу обмотать или надеть теплоизоляционный материал и зафиксировать его.
Сверху трубу вновь следует засыпать песчаной смесью, только в этот раз песок должен быть утрамбован только лишь по бокам канализационной трубы.
Заключительным этапом строительных работ является засыпка траншеи грунтом, вам нужно будет заполнить ее холмиками, так как со временем грунт обязательно осядет.

Поэтому выполнение изоляции воздуховодов не всеми монтажниками считается обязательным. Однако, когда речь идет о строительстве канализационной системы в частном доме, лучше всего не жалеть сил на ее прогрев. Это занятие не требует больших усилий и денег, но защитит владельца дома от серьезных аварий, таких как замерзание наружной канализации.

Наиболее популярные материалы утеплителей

Цилиндры минераловатные;
Ламельные и прошивные маты;
Насыпная вата;
Клиновидная теплоизоляция;
Пеноизол;
Керамзит;
Изделия из пеностекла и пенокрошки;
Минеральная вата и стекловата;
Базальтовое волокно;
Пенопласт в виде скорлупы и прочие полимеры;
Пенополиуретан (ППУ), монтажная пена и прочие.

Выбор материала утеплителя в первую очередь должен зависеть от региона проживания, а также финансовых возможностей заказчика.

Пенопласт

Пенопластом осуществляется утепление труб наружной системы канализационных коммуникаций. Данный материал характеризуется простотой монтажа и довольно хорошими теплоизоляционными свойствами. Выпускается, как правило, в виде скорлупы. Хотя в последнее время применение пенополистирола (также в виде скорлупы) получило широкое применение и для утепления внутренних труб. Такой материал невосприимчив к воздействию влаги или бактерий и отлично удерживает тепло. Скорлупа имеет цилиндрическую форму, при соединении половинок образуя утепленный чехол для канализационных труб.

Минеральная вата

Наиболее распространенный материал в силу своей невысокой цены и достаточно хорошей теплоизоляции, который продается во всех специализированных строительных магазинах. Наиболее существенным недостатком применения такого вида утеплителя является повышенная восприимчивость ваты к влаге. Хотя это проблема частично решается созданием чехла из полиэтилена.

Полиэтилен

Применение вспененного полиэтилена подходит для регионов, где температура зимой не опускается ниже 25-30 градусов по Цельсию. Материал создает хорошую теплоизоляцию, но недостаточно надежен в силу тонкости слоя. В качестве альтернативы рекомендуется использование полиэтилена в несколько слоев. Наиболее существенным преимуществом является пригодность к многоразовому использованию. В строительных магазинах материал продается в виде рулонов или скорлупы.

Пенополиуретан

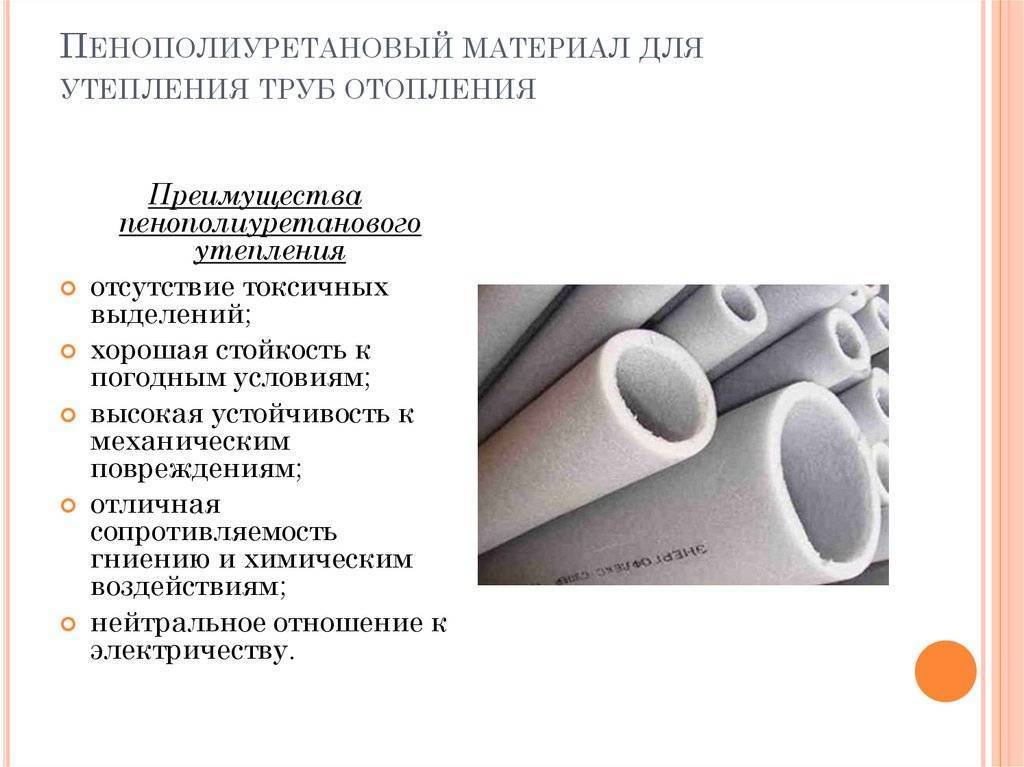

Утепление канализационных труб пенополиуретаном обеспечивает целый ряд преимуществ:

Экологичность материала ППУ;
Материал ППУ обладает защитой от возгорания;
ППУ обеспечивает высокую степень теплоизоляции, а также шумо- и звукоизоляции. ППУ по сравнению с прочими теплоизоляционными материалами имеет более низкую теплопроводимость. В результате надо меньше пространства для утепления ППУ и создания одинакового эффекта по сравнению с прочими материалами (минеральная вата, вспененный полиэтилен).

Пеноизол

Применяется для наружной теплоизоляции канализационных труб. Пеноизол выпускается в жидкостном виде, высокоэффективный изоляционный материал. Наибольшим недостатком использования пеноизола является его высокая стоимость, а также необходимость применения специального оборудования для производства монтажных работ. Поэтому применение его в качестве материала изоляции канализационных труб в строительстве частного дома могут позволить себе только достаточно состоятельные заказчики, а вот в промышленных масштабах и при строительстве многоквартирных домов его применение достаточно широко распространено.

Керамзит

Отличается крайне легким весом, низкой ценой и простотой в применении. Чтобы утеплить канализацию, достаточно высыпать этот изоляционный материал в траншею канализационных коммуникаций и засыпать землей. Перед монтажом нужно убедиться в отсутствии грунтовых вод, ведь при намокании керамзит практически полностью теряет свои изоляционные свойства.

Какой утеплитель выбрать?

Среди множества утеплительных материалов для канализационных труб советуем обратить внимание на пенопластовые скорлупы. Почему? Рассмотрим на примере, сравнив с другим популярным теплоизолятором минеральной ватой

Пенопласт или минеральная вата?

Начнём с того, что минеральная вата – экологически опасный материал. В её состав входит фенол (формальдегидные смолы). Плюс она не перерабатывается. Пенопласт, напротив, абсолютно безопасен для здоровья и не имеет эксплуатационных ограничений.

Вата не справляется с механическими нагрузками и усаживается. Из-за усадки появляются мостики холода. Скорлупы из пенопласта долговечны и длительное время сохраняют стабильные размеры.

Минеральная вата впитывает влагу, что предусматривает использование дополнительного теплоизолирующего слоя. У пенопласта показатель водопоглощения очень низкий.

Использование ваты из минеральных волокон запрещено при влажной погоде. На монтаж пенопластовых скорлуп не накладываются какие-то ограничения.

Как видим, пенопласт не оставляет вате практически никаких шансов. Это не значит, что она плохой утеплитель, но по возможности лучше применять скорлупы. Если сомневаетесь, приведём полный список преимуществ подобных изделий.

Пенопластовые скорлупы – основные преимущества:

• маленький вес – на трубу не оказывается дополнительная нагрузка; • лёгкий монтаж – быстро справится даже неподготовленный человек (сокращение времени осуществления работ); • структурная стабильность – размеры остаются неизменными, тяжесть грунта на них не влияет; • сопротивляемость диффузии водных паров; • экологическая безопасность; • низкие коэффициенты влагопоглощения и тепловой проводимости (во время использования изменения весьма малы); • отсутствие мостиков холода за счёт наличия соединения замкового типа «шип-паз»; • долговечность – срок службы до 50 лет; • небольшая цена – как следствие, снижение стоимости обустройства канализационной системы; • универсальность – подходит для использования в различных инженерных коммуникациях, вентиляции, водоснабжении, прокладке канализации, изоляции колодцев и газопроводов.

Материалы, которые используют для утепления канализационных труб

Как уже было сказано выше, для утепления канализационных конструкций используются различные материалы. По сути, это те же средства, что и для термоизоляции водопроводных и прочих типов труб.

Минеральная вата. Этот материал имеет довольно приемлемую цену и является одним из самых популярных при проведении теплоизоляционных работ. Однако, для утепления канализационных конструкций он не является предпочтительным, потому что со временем вата слёживается. Кроме этого, она обладает высоким коэффициентом поглощения водяных испарений, что отрицательно отражается на её теплоизоляционных качествах.

Минеральная вата теряет свои качества под воздействием влаги, поэтому такой утеплитель должен иметь защитный влагостойкий слой

Вспененный полиэтилен. Монтаж этого материала проводится наиболее просто. Вспененный полиэтилен обладает хорошей водостойкостью, в отличие от минеральной ваты. Толщина этого изоляционного материала, как правило, небольшая, поэтому при проведении утеплительных работ обматывать трубы рекомендуется несколькими слоями. Выпускается вспененный полиэтилен в виде рулонов и готовых трубок.

Пенопласт. Пенопласт обладает хорошей устойчивостью к водяным испарениям. Для утепления канализации он является хорошим вариантом. Выпускается в виде листов, которые при монтаже теплоизоляции укладывают в специальный короб, защищающий конструкцию. Однако специалисты советуют приобретать пенопласт в виде скорлупы — это позволит снизить трудозатраты при монтаже к минимуму.

Керамзит. Утепление канализационной магистрали керамзитом считается наиболее предпочтительным. Однако этот материал разрешается использовать только в сухих условиях, в противном случае его защитные функции на работают. Изоляция керамзитом выполняется очень просто — его засыпают в траншею с трубой.

Фольгоизол. Его выпускают в двух видах: СРФ и ФГ (гидроизоляционный). СРФ состоит из стеклоткани и полиэтиленовой плёнки. Гидроизоляционный фольгизол производится из битумно-полимерного слоя и алюминиевой гофрированной фольги. Выпускается такой материал в рулонах. Его, как правило, устанавливают на наружных магистралях. Он отличается лительным сроком эксплуатации.

Стекловата. В состав стекловаты входит расплавленное стекло и кварцевый песок. Обладает низкой плотностью. Популярность данного материала очень низкая, так как он считается вредным и требует соблюдения строгих мер безопасности во время монтажа.

Изоляция из вспененного каучука выпускается в виде трубок, которые легко монтировать на трубу

Вспененный синтетический каучук. Такой материал является эластичной изоляцией с закрытопористой структурой. Выпускается в виде трубок и листов. Его можно использовать для утепления магистралей практически любого диаметра.

Каждый из вышеперечисленных материалов имеет свои плюсы и минусы. Выбор материала для утепления канализационной сети стоит осуществлять исходя из конкретного случая и особенностей региона.

Как утеплить трубу на улице ↑

Если нет возможности заглублять канализационную трубу, или проложить ее хотя бы на минимальной глубине в вырытых траншея, тогда применяют наземную сеть канализационного трубопровода.

Такие системы встречаются в регионах вечной мерзлоты, повышенного уровня грунтовых вод, а также там, где преобладают скалистые порода земли.

Наиболее всего эффективным способом утепления канализационных труб на улице является как раз именно комбинированный способ утепления.

Важно! И не просто следует совмещать два или три типа теплоизоляционного материала, но лучше всего применить также обогревательный кабель, запитывающийся от электричества. Сам по себе кабель, конечно же, имеет изоляцию, но для ее улучшения и прочности, все же кабель следует защитить с внешней стороны. Сам по себе кабель, конечно же, имеет изоляцию, но для ее улучшения и прочности, все же кабель следует защитить с внешней стороны

Сам по себе кабель, конечно же, имеет изоляцию, но для ее улучшения и прочности, все же кабель следует защитить с внешней стороны.

Существует три вида таких кабелей:

саморегулирующийся;
резистивный;
зональный.

Саморегулирующийся электрокабель – это просто находка для владельцев автономной канализации с наружными ее участками над землей или на земле.

Ведь он надежно защищен от перегрева, при этом может быть постоянно быт подключен к электроэнергии и иметь потрясающую теплопроводность.

Фото: конструкция саморегулирующегося кабеля

Резистивный кабель, напротив, должен быть установлен с дополнительными терморегуляторами, иначе его поломка скоро не заставит себя долго ждать.

Хотя он и не может самостоятельно подстраиваться под колебания температурного режима, все же его использование в качестве обогрева канализационных труб считается наиболее дешевым и оптимальным способом.

Зональный кабель применяют исключительно для небольших участков трубопровода, поэтому для обогрева труб на улице такой кабель нужен постольку поскольку.

Скорее всего, он будет полезен на участках канализационного трубопровода, проходящего в подвальных помещениях.

Важно! Одной обмотки электрокабелем канализационных труб для их утепления не достаточно. После того как вы обмотали кабель и проверили его работу, следует продолжить теплоизоляцию специальными утеплительными материалами в несколько слоев. Это существенно повысит эксплуатационные сроки всей системы канализации в зимний период

Это существенно повысит эксплуатационные сроки всей системы канализации в зимний период.

Есть несколько способов прикрепления и монтажа кабеля к канализационной трубе:

односторонняя прямолинейная установка кабеля к трубе (Рис.1);
двухсторонняя прямолинейная установка кабеля к трубе (Рис.2);
обмотка по спирали кабеля по поверхности трубы (Рис.3).

Фото: способы прикрепления и монтажа кабеля к канализационной трубе

Расстояние между крепежами при фиксировании электрокабеля к поверхности канализационной трубы должно соблюдаться не менее и не более 200 мм.

Обыкновенным скотчем здесь пользоваться не стоит, ведь от нагрева кабеля и соприкасания с ним, простой скотч просто расплавится.

Для монтажа кабеля на канализационную трубу используют следующие крепежные материалы:

специальный синтетический бандаж для кабеля;
специальный стальной бандаж для кабеля (только для электрокабелей с минеральной изоляцией);
термостойкий скотч;
стяжные ленты.

Эти материалы легко приобрести в том же магазине, где и кабель. Самым главным правилом при монтаже обогревающего кабеля для канализационных труб – это недопущение перекрещивания кабеля при его укладке.

Если в вашей местности морозы не такие уж и сильные зимой, но возможности копать траншеи нет, тогда можно воспользоваться обыкновенными пенящимися материалами, без прокладки кабеля.

Поэтому в случае с наружной канализацией на улице, нужно хорошенько продумать ее утепление, ориентируясь на морозы зимой в вашем регионе или области.

Выбираем утеплитель

Попробуем разобраться, какой утеплитель для наружных канализационных труб выбрать.

Проведём небольшой сравнительный анализ двух наиболее популярных вариантов теплоизолирующих материалов: минеральной ваты и пенопласта:

Минеральная вата	Пенопласт
В состав входит фенолформальдегидная смола, неблагоприятная для здоровья человека.	Экологически безопасен.
Недолговечна.	Долговечен.
Под действием механических нагрузок «усаживается», что может привести к появлению на трубах «мостиков холода».	Сохраняет постоянные размеры в процессе эксплуатации.
Достаточно высокий показатель влагопоглощения. Требуется дополнительная изоляция. Нельзя использовать в условиях высокой влажности.	Не поглощает воду. Можно работать при любом уровне влажности.

Утепление труб минеральной ватой требует обязательного использования дополнительного гидроизолирующего материала

Как утеплитель, минеральная вата может с успехом использоваться при соблюдении определённых требований безопасности при работе с ней, в сухих условиях и с обязательным добавочным гидроизоляционным слоем. Однако пенопластовая теплозащита благодаря своим отличным эксплуатационным характеристикам в современных реалиях вытесняет её из практики.
