Монтаж секционных ворот Дорхан самостоятельно: порядок действий

Удобство использования инструкции DOORHAN

Все устройства DoorHan отличаются простотой и комфортом применения. На нашем сайте вы найдете любые инструкции для всех видов автоматики Doorhan. Благодаря этим инструкциям можно оперативно и просто настроить пульт для любого выбранного устройства. Эти инструкционные пособия позволят выполнить всю работу самостоятельно, без привлечения специалистов, услуги которых придется оплачивать дополнительно. И если установка обязательно должна проводиться профессионалами, имеющими определенные знания и опыт, то инструкция, подобранная к автоматике на нашем сайте, позволит все сделать своими силами.

Этот производитель известен своей надежностью и удобством использования, поэтому многие пользователи выбирают именно его. Большая подборка инструкций по всем видам автоматики поможет выбрать руководство для любой модели.

Все инструкции очень понятные, поэтому и неопытный пользователь легко их поймет и оперативно выполнит все действия. Грамотная установка продлит срок работы качественной автоматики.

Инструкция по установке откатных ворот «Дорхан»

Менее технологичная по сравнению с секционными воротами конструкция, хотя и для нее предусматривается возможность подключения электропривода. Главной особенностью откатных ворот с точки зрения установки можно называть необходимость устройства фундаментной основы, на которой будет базироваться вся конструкция. Если те же секционные ворота удерживаются за счет верхних и боковых панелей с торсионным механизмом, то в откатной модели вся нагрузка ложится на нижнюю базу. Итак, пошаговая инструкция по установке ворот «Дорхан» своими руками в данном случае выглядит так:

• Устройство котлована под фундамент. Роется яма по линии прохождения ворот глубиной 70-100 см. Далее ее обкладывают бетонными плитами или заливают цементным раствором вместе с несущими столбами из комплектации ворот.
• Сборка полотна. В некоторых модификациях откатные ворота «Дорхан» и вовсе обходятся без сплошного щита. Но в любом случае потребуется сборка силовых рам-профилей, в конечном итоге образующих каркас. Должна получиться прямоугольная форма с ребрами жесткости по диагоналям.
• Монтаж направляющих и роликов. На фундаментной базе размещается платформа с направляющими и ходовой инфраструктурой для рейки. Зубчатая рейка станет активным звеном при управлении механикой через электропривод. Ее устанавливают в специальный профильный карниз, который крепится к платформе на место заливки фундамента.
• Установка каркаса. Рамная конструкция с полотном или без него крепится к столбам и внедряется в ходовую часть посредством специальных кронштейнов. Производится плотная сцепка двух профильных групп с блокирующими компонентами.

Технология установки секционных ворот

Когда проведены все подготовительные работы, можно приступать к монтажу:

1. Наметить карандашом места закрепления основных элементов. В случае необходимости расширить проем.
2. Собрать раму ворот.
3. Поднять раму и установить в проем. Основательно закреплять только после регулировки уровня наклона.

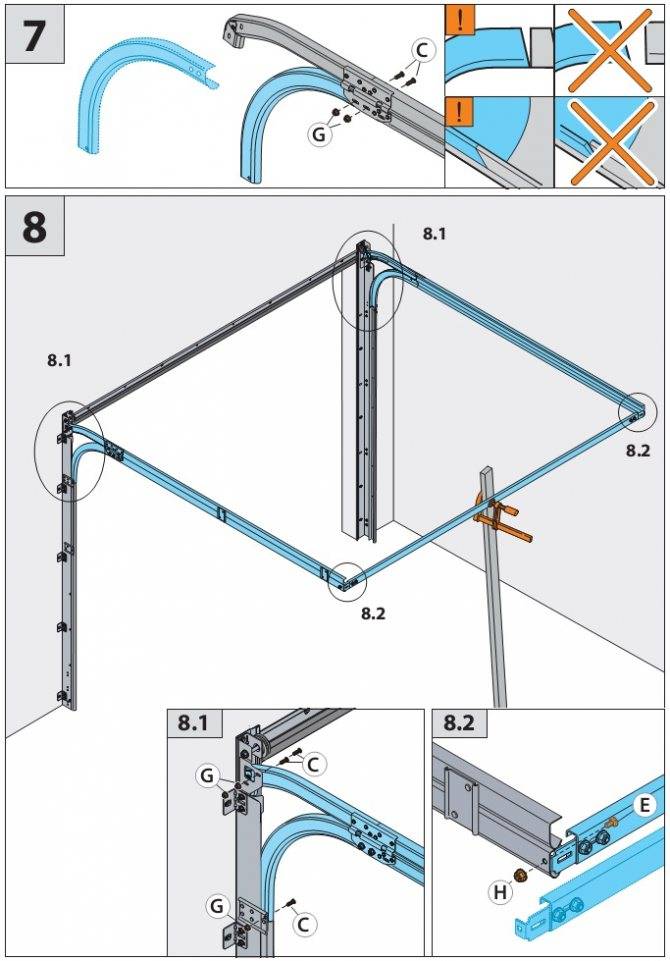

4. Собрать и скрепить направляющие с помощью болтов.
5. Прикрепить их к потолку по нанесенной ранее разметке.
6. Собрать полотно, скрепляя секции поочередно. Начинать следует снизу. Каждый элемент снабдить роликами.
7. Собрать пружинный механизм, уравновешивающий конструкцию.
8. Установить ручки для запуска работы механизма.
9. Закрыть все важные узлы специальными кожухами, препятствующими попаданию пыли в механизм.

Если все сделано верно, плотно будет держаться на определенном уровне, не подниматься, и не падать. Для проверки следует его открыть и закрыть несколько раз.

Правильно подобранные секционные ворота будут удобны в использовании, а грамотная установка обеспечит длительный срок службы.

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой. Это необходимо, чтобы оно не выливалось при транспортировке

Перед первым пуском на этой пробке нужно открутить боковой винтик

Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники

Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

https://youtube.com/watch?v=1ZXNFddyOF0%3F

Источники — cable.ru, Кабель.РФ

Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

• необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
• разнообразие внешних обрамлений;
• легкость проведения монтажных работ;
• надежность конструкции;
• пожаробезопасность;
• получение высокого уровня звуко- и теплоизоляции;
• автоматическая блокировка системы при выходе механизмов из строя;
• удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

• высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
• дороговизна сервисного обслуживания.

Подъемно-секционные системы можно условно разделить на:

1. Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
2. Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.

Конструкции вертикального подъема

Здесь пружина может располагаться снизу или наверху. Когда предполагается последний вариант, необходимо, чтобы общая высота равнялась высоте проема и 70 см сверху. При нижнем варианте установки необходимо добавить только 40 см. Для автоматизации требуется оснащение осевого привода, главное ставить на них систему, вес которой не превышает одной тонны.

Главным преимуществом данной разновидности является компактность её размещения, длительный срок безотказной эксплуатации. среди недостатков находятся высокая стоимость, связанная с использованием усиленных материалов.

Конструкции высокого подъема

Чтобы смонтировать конструкцию с высоким подъемом, понадобится высота притолоки от 60 см, максимально этот параметр может равняться пяти метрам.

Автоматизированные механизмы здесь ставят только посредством оснащения вертикальной направляющей. Основным достоинством является надежность, длительный эксплуатационный срок. Среди недостатков, специалисты отмечают высокую цену проведения монтажных работ, приобретения механизма, усиленных креплений, барабана.

Конструкции стандартного подъема

Установка секционных ворот с ориентировкой на стандартный подъем требует притолоки с высотой от 35 до 60 см. Этот подъем позволяет монтировать конструкции, высота которых может достигать 10 метров, а ширина 7 метров. Этот вариант принято считать наиболее дешевым в сравнении с иными моделями, он оказывает минимальное воздействие на механизм движения.

Существует также и высокий вариант, его ставят в тех случаях, когда высота потолочной части будет увеличиваться за счет задней стены помещения. Эта разновидность отличается нестабильностью, часто ломается, отличается высокой стоимостью. Если есть возможность остановиться на иной модели, лучше так и поступить.

Конструкции низкого подъема

Для монтажа системы низкого подъема понадобится минимальная высота, находящаяся в пределах от 15 до 30 см. Когда такой вид открывается, нижняя секция свисает, за счет чего закрывается некоторая часть проема.

Этот вид монтажа позволяет ставить систему «барабан», его ставят спереди, с высотой верхней рельсы на уровне тридцати сантиметров. Чтобы провести установочный процесс понадобятся специальные направляющие, повышающие финансовые затраты.

Когда монтаж производится сзади со стандартными креплениями, нужно будет озаботиться приобретением особых фиксаторов, удерживающих вал. Этот вариант установки автоматического механизма крепится только на потолочной части.

Кодирование пульта от ворот Came

Программирование изделия от ворот фирмы Came предполагает следующую последовательность манипуляций:

1. Нажмите клавишу PROG.
2. Индикатор должен начать мигать.
3. Кликните по нужно клавише на брелоке.
4. Появится ровный свет, который указывает на успешное программирование блока управления.
5. Уберите пальцы от кнопок. Сигнал записан.

Если необходимо записать еще один прибор, сделать это можно. Но предыдущий сотрется по умолчанию. Поэтому учимся копировать сигнал:

1. Кликните и удерживайте клавиши на новом приборе, которые следует закодировать.
2. Когда индикатор начнет мигать, отпустите кнопки и нажмите ту, которую хотите запрограммировать.
3. Индикатор будет излучать ровный свет.
4. Через 10 секунд поднесите уже запрограммированное изделие внизу и позади программируемого сейчас. Нажмите рабочую клавишу.
5. Светодиод мигнет 3 раза и потухнет.

Эта операция настраивает систему Came на функционал с любым числом брелоков и одинаковым сигналом.

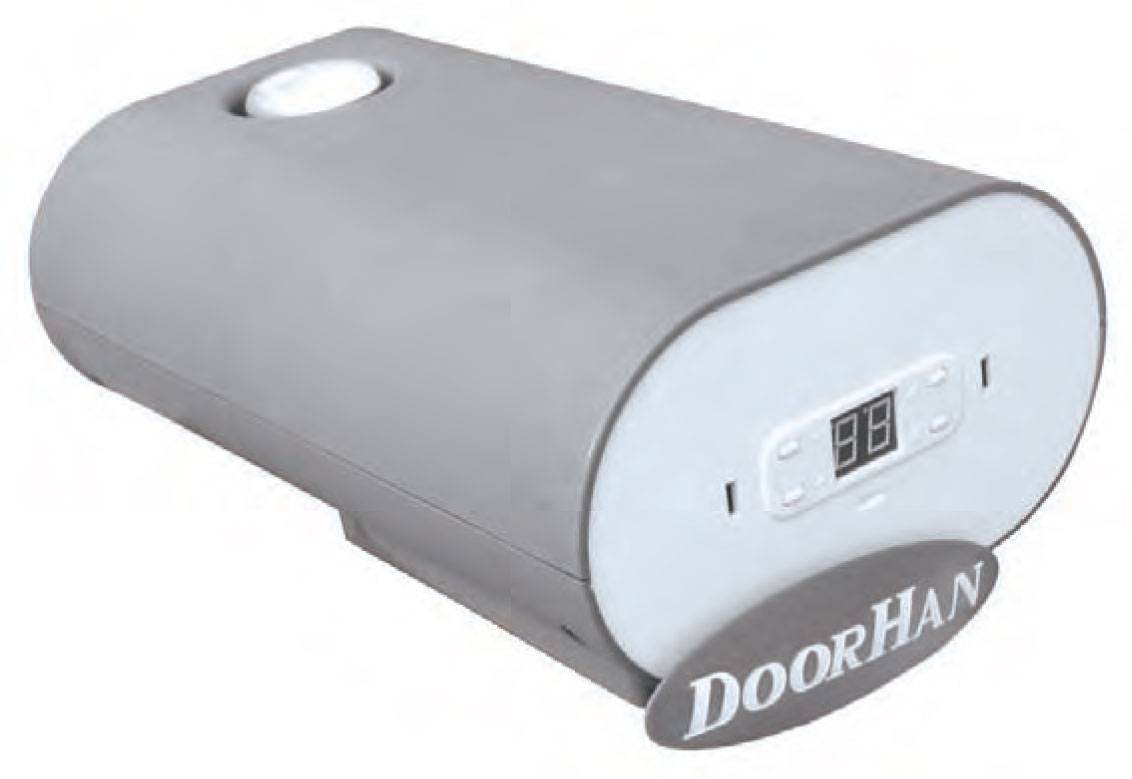

Настройка электропривода дорхан

НАСТРАИВАЕМ ПРИВОД ГАРАЖНЫХ ВОРОТ СЕРИИ DOORHAN SECTIONAL

Инструкция привода Sectional — 750 ( Sectional-500; Sectional-1200; Fast-750)

Настроить пульт ДорХан для гаражных ворот:

На приводе ДорХан удерживаем клавишу R. Появится и исчезнет второй ноль.

Далее на пульте жмем 2 раза кнопку, которую хотите запрограммировать.

Настроить конечные положения гаражных ворот ДорХан:

В первую очередь настраиваем верхнее положение полотна ворот

Удерживаем кнопку P для выбора канала привода, появится цифра один.

Отпускаем и еще раз нажимаем клавишу P, цифра один начинает мигать.

Далее кнопкой + выставляем нужное нам верхнее положение полотна гаражных ворот.

Для сохранения верхнего положения нажимаем кнопку P.

ВИДЕОИНСТРУКЦИИ

Как настроить пульт на гаражные ворота; Настроить конечные положения полотна ворот;

Регулировка пружины секционных ворот

Вопрос регулировки данного элемента этой конструкции является чрезвычайно важным по той причине, что от этого элемента очень зависит функционирование ворот, оснащенных данных механизмом. Правильно отрегулированная пружина поможет противостоять провисанию тросов и преждевременному износу конструкции, защищающей гараж или другую постройку хозяйственного или иного назначения.

Регулирование закрытия и открытия конструкции производится вполне просто и ее легко реализовать своими руками без привлечения мастера. Вся соль тут в специальных болтах, поставляемых в комплекте с воротами и способных закручиваться и выкручиваться. В случае надобности вы можете купить такие болты в специализированном магазине.

Для работы с пружиной нужно уменьшить напряжение болтов, а затем начать поворачивать тот валек, который расположен на стороне, где образовались висячие элементы в положении троса. Потом болты требуется закрутить обратно.

Чтобы ворота данного типа прослужили вам как можно дольше, нужно не забывать проводить профилактический осмотр и подтягивание провисаний. Помимо этого, целесообразно выполнять и мероприятия по уходовой эксплуатации – чистить изделия от грязи мягкой ветошкой и зачищать элементы, подвергшиеся коррозии. Тогда конструкция прослужит надежно и долго.

Проголосовали более 342 раз, средняя оценка 4.4

Комментарии

Комментариев или отзывов пока к сожалению нет, но можно оставить свой …

Добавить комментарий Отменить ответ

Рекомендуем почитать

Монтаж двери Как выполнить установку двустворчатых межкомнатных дверей своими руками? Устанавливать двустворчатые двери в квартире можно только в некоторых …

Монтаж двери Как правильно провести демонтаж и установку межкомнатных дверей в своей квартире самостоятельно Прежде чем ставить что-то новое, вначале убирают старое. Это правило …

Монтаж двери Устройство раздвижных дверей, установка в конструкцию из гипсокартона Дверь-купе в гипсокартонной перегородке — один из способов экономии …

Монтаж двери Как утепляют гаражные ворота изнутри своими руками: недостатки и преимущества разных способов утепления Автомобиль без гаража, все равно что человек без жилья. Мысль …

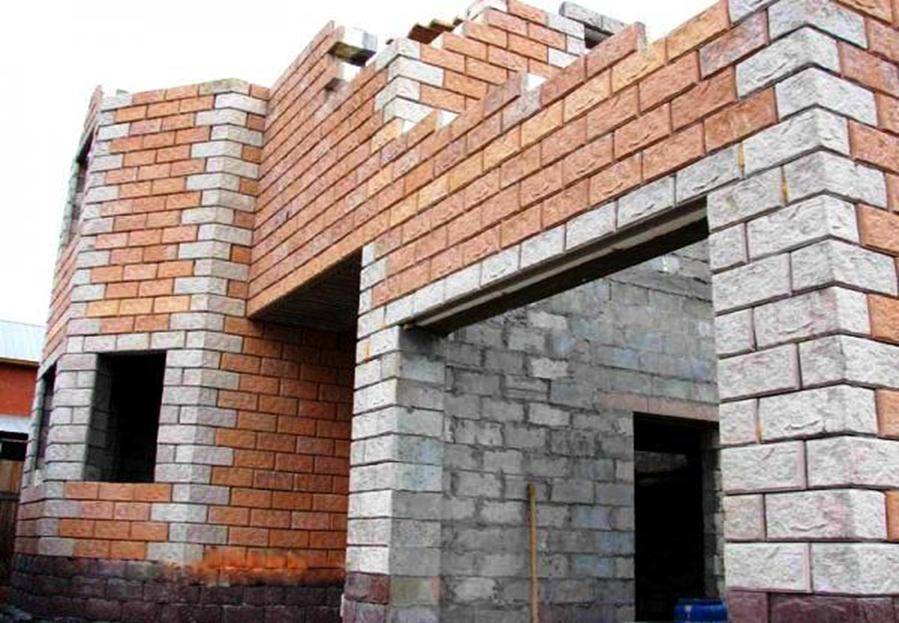

Подготовка гаража и проёма к установке конструкции

Прежде чем приступать к установке каркаса следует обеспечить ровность поверхности пола в районе проёма. Это необходимо, потому что к полу на линии ворот будет плотно прилегать нижняя секция полотна, окантованная резиновым уплотнителем. Кроме того, эта поверхность обязательно должна быть горизонтальной.

В проёме вертикальные и горизонтальные положения должны строго соблюдаться, к тому же все углы проёма должны находиться в одной плоскости. Это гарантирует плавность и бесшумность движения воротного полотна. При малейшем перекосе будет происходить закручивание секционного полотна и нарушение слаженности действия механизма.

Этап 4. Установка секционных ворот

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие

Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться

Крепеж горизонтальный направляющихКрепеж горизонтальный направляющихКрепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Монтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)

Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к

предназначен для защиты имущества.

Улавливающее устройство секционных ворот HormannМонтаж дополнительных элементовРучки секционных ворот

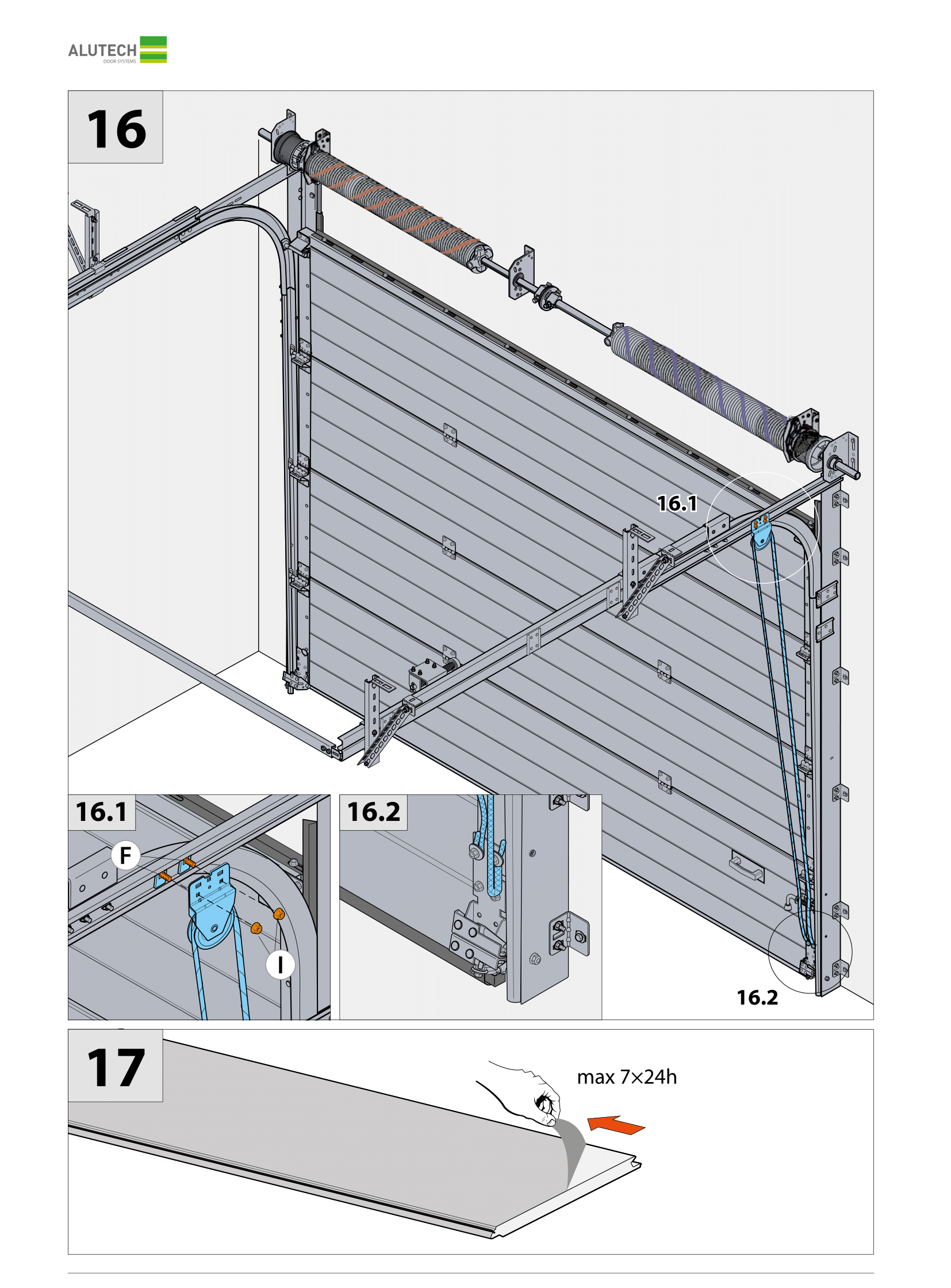

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

ПружинаМеханическая система защиты от обрыва пружиныЭлектропривод воротУстановка автоматикиРазблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Установка полотна

Ассортимент известного производителя

Doorhan является автоматикой, которая может создавать работу без перебоев. Среди многообразия систем данного производителя есть спецоборудование для распашных, секционных ворот. Основная задача данной автоматики – отличная защита участка. Эта задача выполняется с соблюдением высокого комфорта. В ассортименте компании – богатый выбор электроприводных устройств, каждое из которых предназначается для оснащения конкретных видов ворот: приводные механизмы для складных, секционных, рулонных. Можно выбирать автоматическое устройство по техническим и эксплуатационным параметрам.

Шаг 3. Монтаж секционных ворот своими руками

Прежде чем приступать непосредственно к монтажу подъемных ворот для гаража, советуем еще раз оценить свои знания и навыки. При установке таких сложных конструкций, как секционные ворота, важна каждая деталь, а любая ошибка может обернуться последующим дорогим ремонтом. Поэтому, если вы не уверены в своих силах на 100%, лучше обратитесь к специалистам. Например, у официальных представителей ГК «АЛЮТЕХ» в каждом регионе есть профессиональные монтажники, которые выполнят установку по всем правилам.

Если же вы решите все делать своими силами, сразу следует внимательно изучить монтажную инструкцию и проверить наличие всех комплектующих, а также подготовить необходимые инструменты.

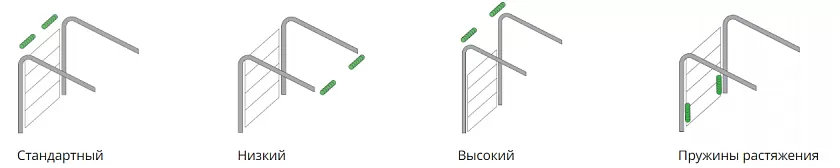

Далее переходим к выбору типа монтажа (рис. 5). Он зависит от высоты перемычки и, в свою очередь, влияет на стоимость изделий.

рис. 5

Идеальный вариант для установки гаражных ворот с электроприводом — притолока высотой не менее 210 мм. Она позволяет использовать самый надежный тип монтажа — стандартный.

Если же высота перемычки имеет иные размеры, можно выбрать один из трех других типов монтажа.

При монтаже с пружинами растяжения балансировочный механизм располагается по обеим сторонам вдоль полотна. Минимальная притолока — 100 мм для ручного и 140 мм — для автоматического управления.

В помещениях с низкими потолками применяют низкий монтаж. Притолока — от 100 мм для ворот с ручным управлением и не менее 140 мм — для ворот, оборудованных автоматикой.

Для помещений с высокими потолками следует выбирать высокий монтаж. Минимальная притолока — 500 мм независимо от способа управления воротами.

В каждой из представленных выше видеоинструкций наглядно продемонстрирован алгоритм установки гаражных ворот премиальной серии Prestige от «АЛЮТЕХ». В частности, в роликах отражены следующие шаги:

• работы, которые выполняются перед монтажом,
• сборка вертикальных направляющих и их крепление к проему,
• сборка и крепление горизонтальных направляющих к потолочным конструкциям,
• сборка и установка торсионного вала/пружин растяжения,
• монтаж нижней секции и полотна ворот без калитки,
• установка элементов управления воротами,
• регулировка натяжения пружин,
• установка ограничителя хода полотна и блока ручного подъема,
• снятие защитной пленки.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово секционные. При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово подъемные — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

• Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

Какие параметры нужны и важны

При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Этапы монтажа секционных ворот DoorHan

Популярность секционных ворот DoorHan и большое число желающих устанавливать их собственными силами привела к тому, что производитель пошел навстречу потребителям.

Была создана специальная комплектация, снабженная подробнейшей инструкцией, рассчитанная на самостоятельную установку.

• Уровень строительный;
• Рулетка;
• Молоток;
• Отвертки: универсальная и клемная;
• Клепочный пистолет для крепления профилей;
• Ключи для стяжки болтов;
• Дрель с перфоратором;
• Биты для крепления петель;
• Специальные воротки для регулирования сжатия торсионной пружины.

Подготовка к монтажу

Пред началом монтажа проверяют комплектацию. Проём въезда в гараж должен быть подготовлен заранее для установки новых ворот. При проверке делают замеры ширины (внизу, вверху, посередине) и высоты тоже в нескольких местах.

Важно! В расчет берётся максимальная величина измеренного параметра. Комплектация ворот должна иметь:

Комплектация ворот должна иметь:

Комплектация ворот должна иметь:

• Торсионный механизм;
• Комплект направляющих;
• Комплектующие детали;
• Сэндвич-панели.

Когда подготовлен проем, подобраны инструменты для сборки, проверена комплектация приступают к монтажу.

Проём имеет форму правильного прямоугольника, расположенного в одной плоскости. На поверхности пола проводят предварительную проверку вертикальных направляющих, условно собрав каркас, строительным уровнем измеряется его горизонтальность.

Сборка секционной панели

Сначала осматриваются и подготавливаются секции панелей. При этом ролики саморезами закрепляют на верхнюю кромку последней секции панели. Серединные секции крепятся к боковым опорам в местах, заранее просверленных отверстий. Кроме того, происходит соединение секций в полотно при помощи внутренних петель. Отверстия, имеющиеся в петлях, соответствуют отверстиям в секциях, они сделаны при изготовлении деталей.

На нижней секции устанавливаются внутренние петли для соединения с опорами боковых и нижних угловых кронштейнов. Пред установкой направляющих в проёме ставят нижнюю секцию панели так, чтобы края её заходили за бока проема по обоим его сторонам.

Сборка и установка всей комплектации выполняется по заранее подготовленным отверстиям, выполненным на производстве. Это упрощает сборку и значительно сокращает время монтажа секционной воротной конструкции.

Сборка и установка узлов воротной конструкции

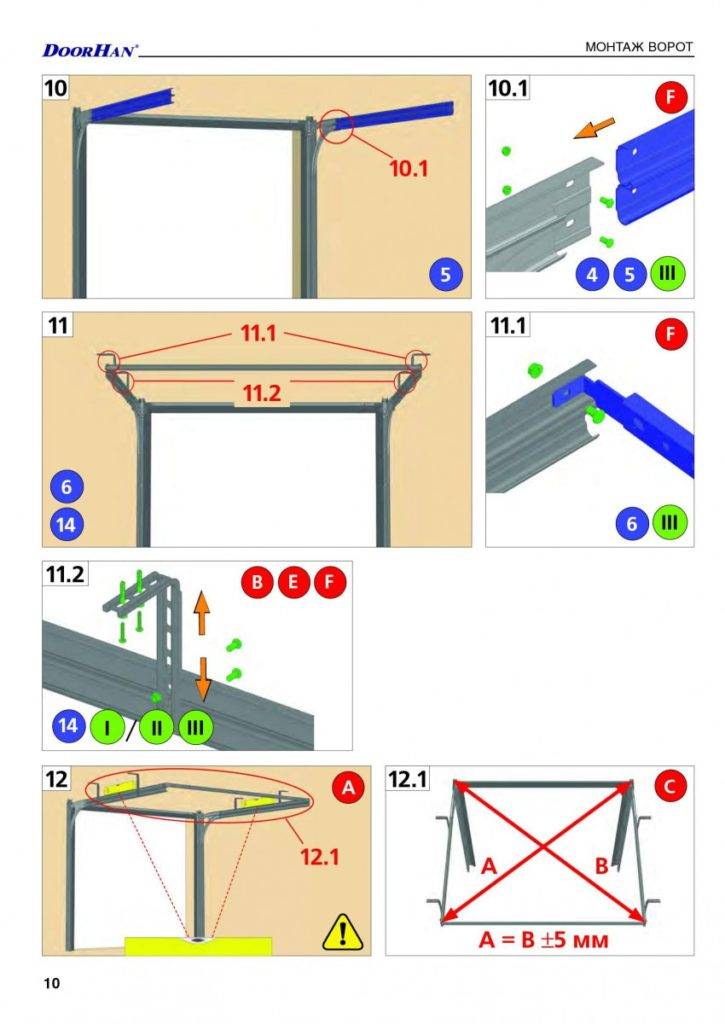

На следующем этапе выполняется сборка и установка направляющих. Стойки крепятся по бокам проемов, а затем вертикальные и горизонтальные направляющие скрепляются между собой пластиной при помощи болтов и гаек. В соответствии с готовыми отверстиями на угловой опоре закрепляется кронштейн. После чего он крепится к конструкции каркаса, и к стене саморезами по металлу.

Трос из комплекта режут на два отрезка. Затем каждый конец закрепляется в петле, имеющейся в нижней секции по обоим бокам. Ролики, имеющие распорные втулки, вставляют в отверстия нижних кронштейнов. Сами ролики за держатели крепятся к боковым стойкам. Все предназначенные для этого крепежа саморезы, вворачиваются равномерно по высоте угловой стойки.

На вал, имеющийся в комплектации, устанавливают симметрично торсионные пружины, а потом закрепляют барабаны для троса. Затем устанавливают верхнюю секцию полотна, с закреплёнными на её кромке роликодержателями с роликами. После чего вал в собранном виде поднимают наверх и устанавливают в подшипнике для закрепления.

В барабаны, находящиеся на валу, через отверстия продевают концы тросов. Требующееся его количество витков наматывают на барабан, а остальная часть протягивается вдоль вертикальной направляющей от углового нижнего кронштейна к барабану. Сам барабан крепят к опорному кронштейну, на нем наматывают трос и закрепляют болтами и обжимной втулкой.

Особенности регулирования ворот с неразрезным валом

Если ворота в помещении для гаража имеют такую конструкцию, регулировочная процедура приобретет иной вид. Последовательность работ будет выглядеть так:

• Сначала нужно поднять рабочую панель и поддерживать ее (посредством помощника, например), чтобы ослабить поддерживающий трос;
• После этого взору откроется винт, ответственный за положение троса. Его нужно отвернуть настолько, чтобы можно было работать с натяжением;
• Теперь нужно разобраться с длиной троса. Ее нужно поставить на такое минимальное значение, чтобы полностью убрать провисание, но при этом не возникло угрозы сорвать этот элемент. После этого его нужно продолжать фиксировать в оптимальном положении, закручивая обратно фиксирующий винт;
• Потом надо вновь опустить рабочую панель.

По завершении процедуры требуется провести проверку устранения провисания и гладкости хода полотна ворот. Если однократного применения процедуры оказалось недостаточно, необходимо повторить ее снова. Данная конструкция не отличается простотой, а трос легко принимает нерабочее положение, поэтому нужный результат может быть достигнут далеко не сразу.

Секционный пример Дорхан для гаража

Инструкция настройки автоматики

Полная настройка потолочного электропривода гаражных ворот включает в себя

• регулировку крайних положений верхнего и нижнего
• регулирование усилия хода полотна по направляющим
• программирование дистанционных пультов

Инструкция по настройке конечных положений полотна электропривода Sectional-750 (SE-1200; Fast-750)

1_ Настройка верхнего конечного положения гаражных ворот

Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «. Далее отпускаем и опять нажимаем » P «, начнет мигать » 1 «.

Далее клавишей » + » устанавливаем необходимое верхнее положение полотна ворот. Нажатием клавиши » P » сохраняем данное положение полотна гаражных ворот.

2_ Настройка нижнего положения полотна полотна гаражных ворот

Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «.

Далее жмем » — «, режим переключается на канал №2. Жмем » P «, пока цифра 2 заморгает. Клавишей » — » регулируем необходимое конечное положение полотна. Сохраняем данное положение нажатием » P «.

Итоговое сохранение верхнего и нижнего положения полотна гаражных ворот:

Нажимая клавишу » + » устанавливаем цифру » 1 » на дисплее. Далее жмем клавишу » P » в течении 5 секунд. На дисплее появится » 0 «.

Программирование полностью сохранено и завершено.

НАСТРАИВАЕМ ПУЛЬТ

Инструкция настройки пульта ДорХан для потолочного привода Sectional-750 (SE-1200; Fast-750)

На дисплее электропривода нажимаем и держим кнопку R. Должен на мекунду появиться и погаснуть еще один ноль.

После этого выбираем нужную кнопку на пульте и жмем на нее два раза. Пульт запрограммирован!

ВИДЕОИНСТРУКЦИЯ

Программируем пульт SE-750 (SE-1200); Настройка верхнего, нижнего положения и усилия ворот.

НАСТРАИВАЕМ ОТКАТНЫЕ АВТОМАТИЧЕСКИЕ ВОРОТА

Инструкция настройки пульта ДорХан для привода откатных ворот Sliding 800 (SL-300; SL-1300; SL-2100)

1.Удерживаем клавишу программирования платы электропривода.

Должен мигать индикатор.

Отпускаем клавишу и нажимаем уже на пульте ДорХан кнопку (2 раза), которую выбрали для данного открытия устройства.

Запись пульта окончена.

ВИДЕОИНСТРУКЦИЯ

Программируем пульт Sl-300 (Sl-800; Sl-1300; Sl-2100) новая плата привода; Плата привода без защитного кожуха.

Источник

Правила и порядок монтажа воротной конструкции

Устанавливая секционные гаражные ворота, обращают внимание на несколько важных моментов:

1. Соблюдение четкой вертикальности гаражного проема;
2. Плотная фиксация всех элементов конструкции;
3. Применение саморезов, дюбелей и анкеров с размерами, указанными в инструкции;
4. Не применять монтажную пену или деревянные колышки для регулировки положения ворот.

Для подгонки можно использовать «разнокалиберные» металлические подкладки.

Сборка и установка секционных ворот

Порядок сборки и установки секционного портала реализуется таким образом. Схему ворот из инструкции переносят на раму проема. Для этого отмечают места крепления всех профилей конструкции.Крепежные детали применяют в зависимости от материала стен:

• Для стен, построенных из бетона, полнотелого кирпича или подобных строительных материалов используют распорные анкерные металлические или нейлоновые дюбеля с винтами;
• К стенам, возведённым из ячеистого бетона, из облегченного кирпича, из газосиликатных блоков, детали крепят удлиненными пластмассовыми дюбелями, в которые вворачивают винты;
• К металлическим конструкциям монтируемые ворота крепятся при помощи винтов саморезов.

Выставляют и фиксируют вертикаль проема. Крепят несущие детали, начиная с нижней ламели, производя работу строго по инструкции. Воротное полотно, начинают собирать с нижней секции. Верхнюю секцию полотна устанавливают, так чтобы она плотно прилегала к нащельнику. Добиваются этого регулировкой верхних кронштейнов. Закрепляют механизмы управления, ручки, засовы и замки, на секционном полотне.

Устанавливают балансирующие пружины. Регулируют натяжение подъемных тросов. Они должны быть достаточно натянуты. Производят монтаж и подсоединение электропривода автоматизированных секционных ворот. Устанавливают ограничитель перемещения полотна. Проверяют качество движения полотна, равномерность хода, отсутствие рывков или замедлений в каких-либо местах движения, достаточную быстроту движения, а также реагирование на посторонний предмет, поставленный в проёме.

Советы по установке секционных ворот

При сборке с сэндвич-панелями следует обращаться осторожно, чтобы не испортить их внешний вид. Потолочные конструкции должны быть изготовлены из плотных и прочных материалов, потому что вес всей воротной конструкции полностью поддерживается именно ими

Главное, это — строго выполнять пошаговую инструкцию из комплектации Дорхан.

Следует проверить название и качество материала уплотнителей ворот. Это должен быть добротный полимерный каучук и резина, стойкая к морозам. Качественный материал уплотнителей гарантирует хорошую герметизацию по всему периметру портала.

Удобство использования инструкции DOORHAN

Все устройства DoorHan отличаются простотой и комфортом применения. На нашем сайте вы найдете любые инструкции для всех видов автоматики Doorhan. Благодаря этим инструкциям можно оперативно и просто настроить пульт для любого выбранного устройства. Эти инструкционные пособия позволят выполнить всю работу самостоятельно, без привлечения специалистов, услуги которых придется оплачивать дополнительно. И если установка обязательно должна проводиться профессионалами, имеющими определенные знания и опыт, то инструкция, подобранная к автоматике на нашем сайте, позволит все сделать своими силами.

Этот производитель известен своей надежностью и удобством использования, поэтому многие пользователи выбирают именно его. Большая подборка инструкций по всем видам автоматики поможет выбрать руководство для любой модели.

Все инструкции очень понятные, поэтому и неопытный пользователь легко их поймет и оперативно выполнит все действия. Грамотная установка продлит срок работы качественной автоматики.
