Установка сплит-системы (кондиционера) своими руками

Второй этап установки сплит системы

Правильно установить внутренний блок очень важно, поскольку от этого напрямую зависит качество работы всей системы. Самый оптимальный вариант – закрепить устройство на стене саморезами, если стены отделаны гипроком, то обязательно следует вставить в него пластиковые проставки, поскольку такой материал, является достаточно рыхлым и от вибрации саморезы быстро расшатаются

Если стена сделана из кирпича, то в просверленные для саморезов отверстия вставляются деревянные или пластмассовые «чепики», а потом саморезами крепится пластина для блока. Обязательно следует проверить с помощью строительного уровня ровность крепления пластины.

Следующим этапом необходимо с помощью перфоратора просверлить в стене сквозное отверстие, для хладопроводной трубки. Обязательно следует обеспечить уклон не меньше 15 градусов. Он должен быть наружу, а не внутрь.

Далее необходимо подсоединить медные трубки к внутреннему устройству кондиционера, а также дренажную трубку к специальному шлангу на устройстве. Теперь к оборудованию, находящемуся внутри помещения, можно подвести электрический кабель. Для сплит систем, хладопроизводительность которых составляет не более 4кВТ, следует использовать кабель, сечение которого не меньше 1,5мм (5-ти жильный).

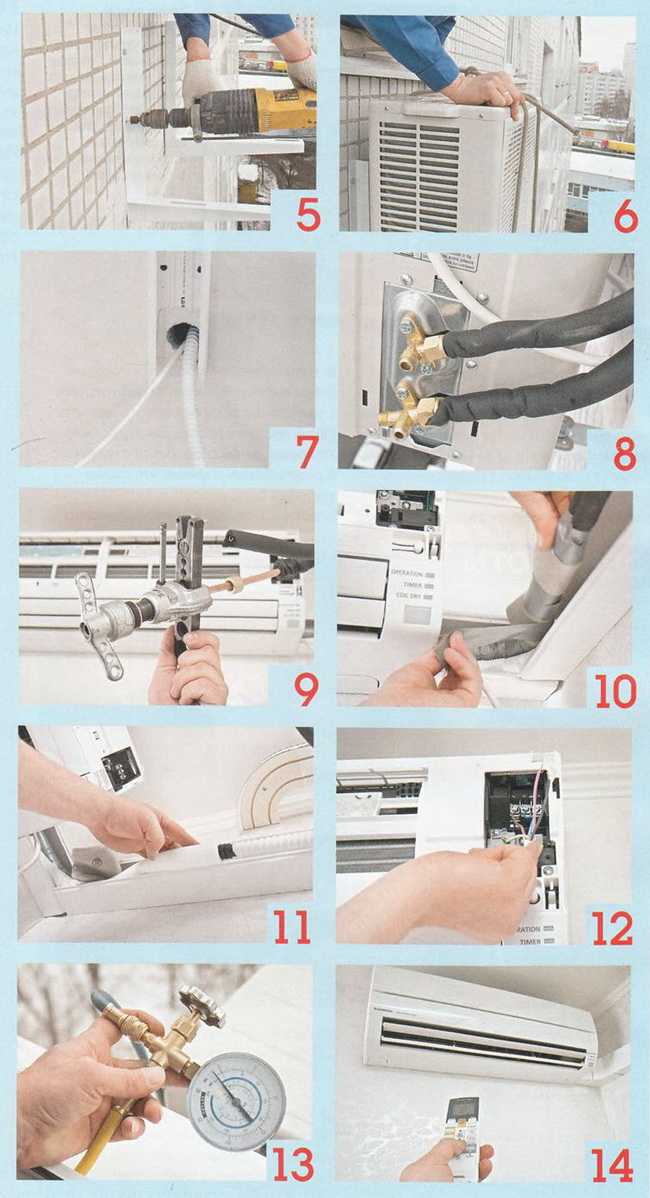

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы.
Изучаем предложенные производителем схемы.
Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

приветствуется наличие дифференцированного реле или надежного заземления;
она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

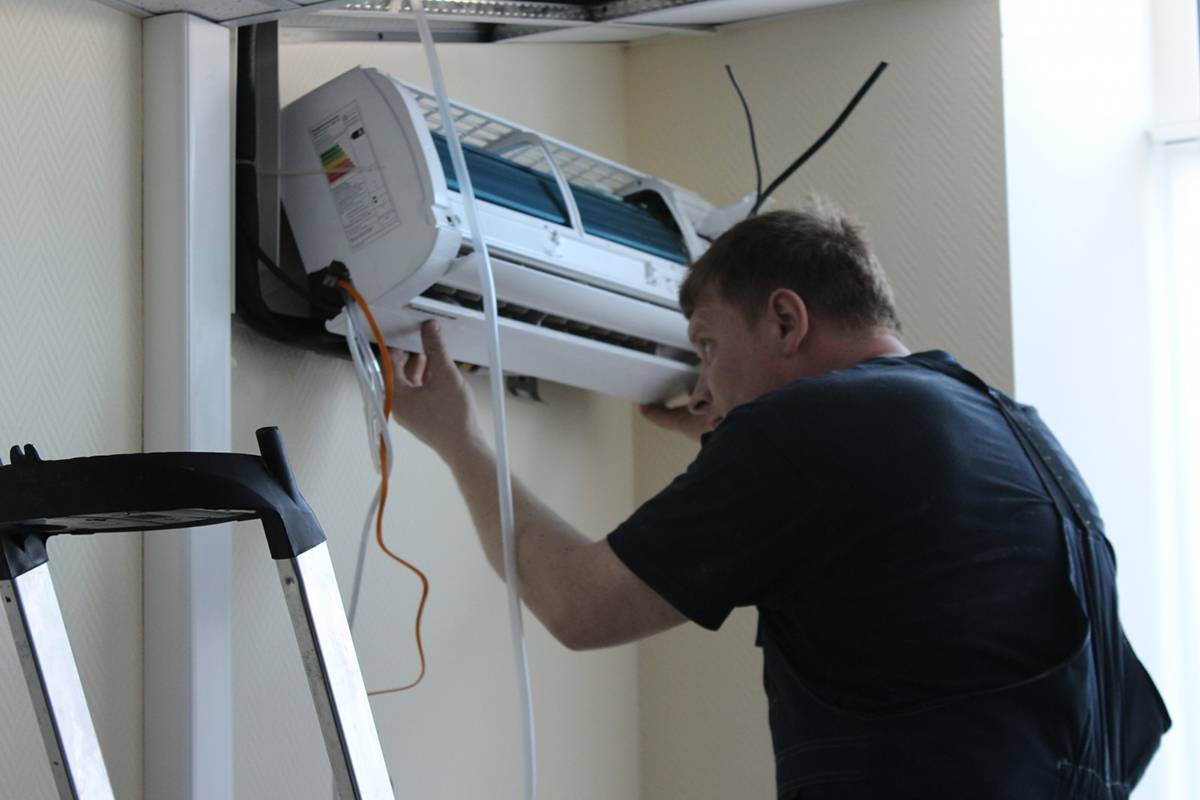

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

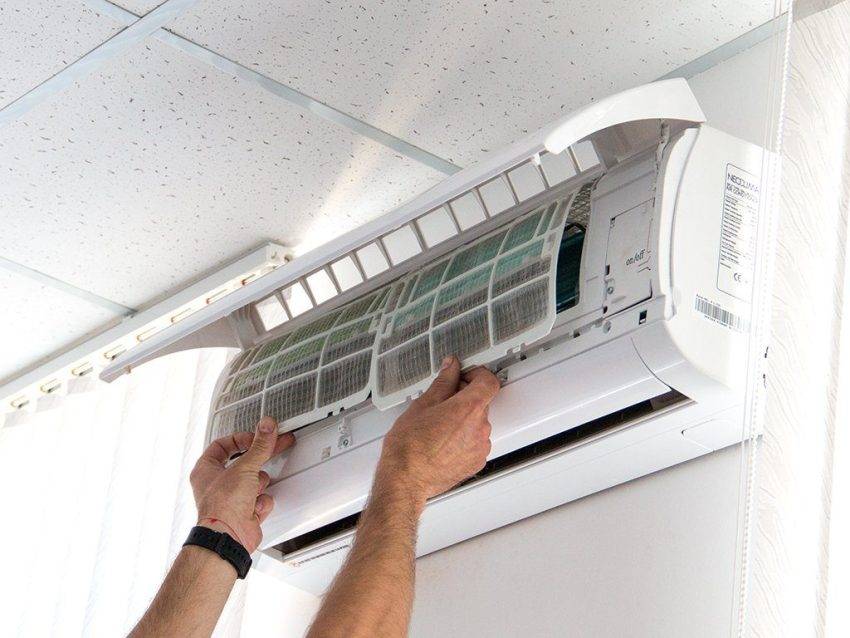

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

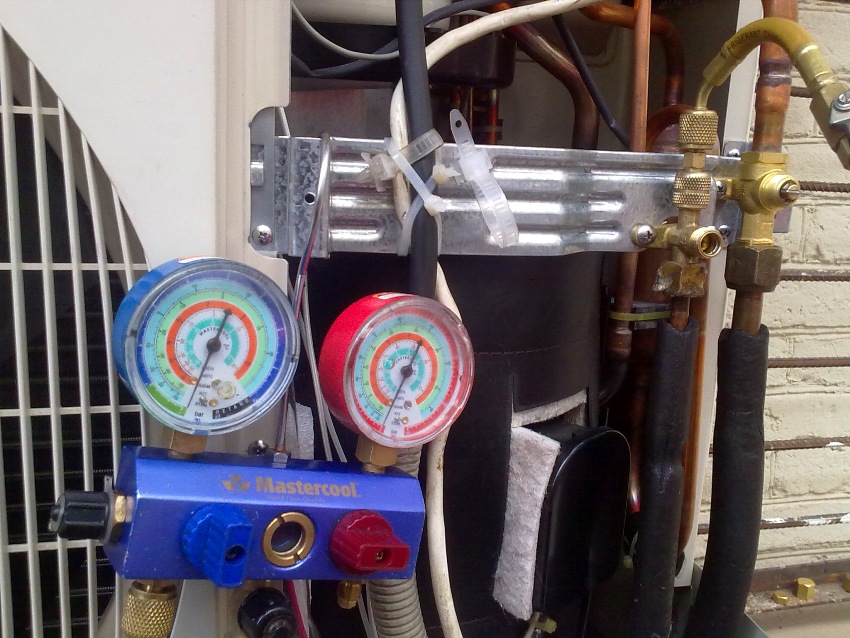

Как выполняется процедура вакуумирования кондиционера

Процедура вакуумирования необходима для удаления остатков аргона и воздуха из системы. Это позволит продлить срок службы оборудования. Для этого потребуется вакуумный насос с двумя манометрами для контроля давления в системе. Этот инструмент подключается к заправочному порту на внешнем блоке. В течение 15-20 мин. остатки азота и воздуха полностью будут выведены из системы.

По истечении указанного времени нельзя сразу отсоединять насос. Он выключается и остается в таком положении еще на полчаса. На протяжении этого периода нужно внимательно следить за показаниями манометров. Если они меняются, это значит, что система негерметична. В большинстве случаев проблема находится в зоне подключения медных трубок. Эту неисправность нужно устранить.

Если показания остаются неизменными, следует полностью открыть нижний клапан, не отсоединяя при этом насоса. Когда появится шум, это будет значить, что фреон начал заполнять систему. Нужно надеть перчатки и быстро отсоединить шланг насоса, а затем открыть верхний клапан на трассе.

Монтаж сплит-системы обязательно заканчивается процедурой вакуумирования

Порядок установки кондиционера своими руками без вакуумного насоса:

Открутить одну заглушку на верхнем порту и две – на нижнем.
Для выхода нижнего порта, который размещается перпендикулярно по отношению к боковой стенке сплита, необходимо подобрать шестигранный ключ соответствующего размера.
Ключ вставляется в разъем и проворачивается против часовой стрелки на 90° в течение 1 сек. Из блока начнет выходить рабочее вещество.
Этот же порт имеет выход с золотником. На долю секунды нужно нажать на золотник длинным предметом, но не пальцами. Появится шипение, свидетельствующее о том, что из блока выходит смесь газов. Не стоит выпускать ее полностью.

Нужно повторить цикл снова: открыть на долю секунды подачу фреона шестигранным ключом, после чего выпустить смесь газов. Для трассы длиной 4 м этого будет достаточно. Останется только закрутить заглушку на выходе с золотником и с помощью шестигранного ключа открыть клапаны на верхнем и нижнем портах, чтобы выпустить рабочее вещество в систему.

На этом установка климатического оборудования завершена. Вакуумирование кондиционера без насоса можно использовать в качестве альтернативного решения при отсутствии инструмента, но существует вероятность того, что будет небольшая утечка фреона.

После монтажа сплит–системы из ее устройства следует удалить весь лишний воздух и влагу

Установка кондиционера – сложная процедура. Однако при соблюдении всех требований и рекомендаций вполне возможно выполнить это мероприятие самостоятельно.

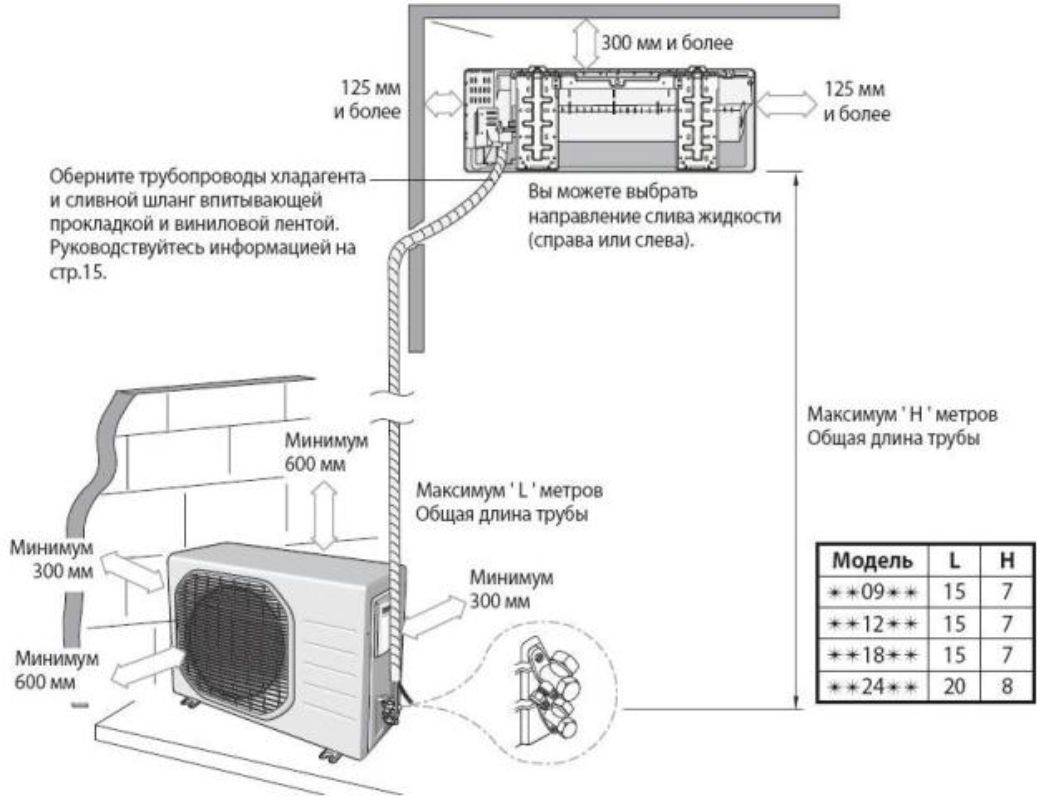

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
устанавливать на расстоянии не менее 1 метра от газовых труб;
обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

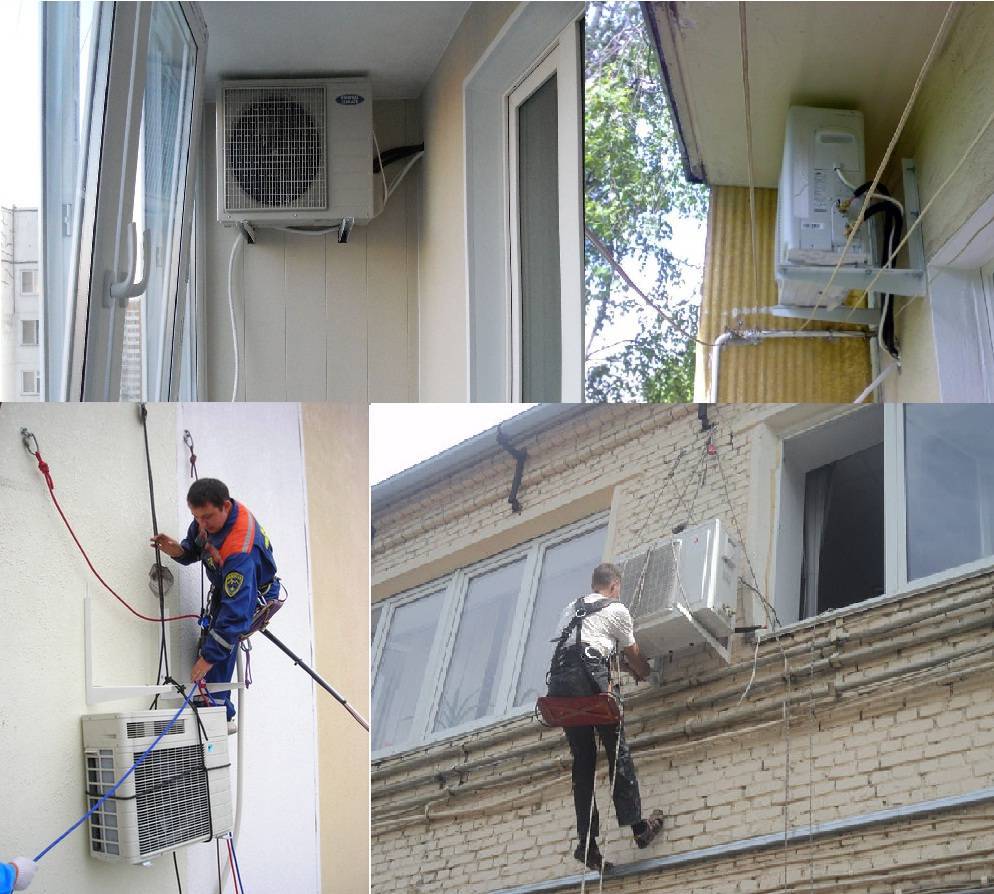

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Материалы и инструменты для установки

Чтобы самостоятельно установить сплит систему, потребуется приобрести следующие материалы.

Электрические кабели. Какое требуется сечение кабелей, указывается в инструкции по монтажу. Чаще всего используется 4-х жильный кабель, имеющий сечение от 2 до 2,5 квадрата. При расчете длины учитываются все изгибы и добавляется небольшой запас, около 30 см.
Кронштейны. Имеют Г-образную форму и подбираются по размеру выбранного вами агрегата. На них производится монтаж наружного, самого тяжелого блока кондиционера.
Медные трубки. Они должны быть толстостенными и бесшовными, и специально предназначенными для систем кондиционирования. Концы трубок обязательно закрываются заглушками, не дающими попасть внутрь различному мусору. Длина трубы должна быть равна длине трассы. Обязательно следует учитывать изгибы, и к полученному значению еще добавить 20-30 см. Диаметр трубок зависит от производителя оборудования. Прилагаемая инструкция по установке кондиционера может дать ответы на вопросы по поводу диаметров медных трубок.
Теплоизоляция. Для этих целей обычно используют каучуковый “рукав”. Он может быть любого цвета. Длина должна равняться длине всей трассы с запасом, умноженной на 2.
Армированный скотч.
Анкера.

Без специального инструмента также не обойтись:

трубогиб (как пользоваться, показано на видео);
риммер-зачистка;
труборез (как им пользоваться, можно узнать из видео);
вальцовка (см. видео);
манометрический коллектор;
вакуумный насос.

Монтаж блоков

Если вы хотите все сделать правильно, установка кондиционера своими руками должна начинаться с внимательного изучения инструкции. В большинстве своем они похожи, но припуски, требования по сечению кабеля, длине трассы и т.д. могут отличаться. Еще один плюс от прочтения мануала — вы точно будете представлять в каком порядке выполнять работы. В целом, вот что надо делать:

Отмечаем на стене предполагаемые места размещения блока, трассу и т.д. Берем прибор для обнаружения проводки и проходим по всей трассе. Если такого прибора нет, можно взять телефон, включить его в режим приема радио, подстроить так, чтобы при приближении к проводам он начинал шуметь. Так тоже можно определить местонахождение проводки, но только под напряжением.
Крепим монтажную пластину внутреннего блока. Ее надо расположить строго горизонтально, потому для контроля необходим строительный уровень (можно пузырьковый, но лучше лазерный). Прикладываем пластину, выставляем по уровню, отмечаем метал под крепеж. Пластину убираем, дрелью сверлим отверстия, устанавливаем крепеж (в кирпичных и бетонных домах используем дюбеля, в деревянных можно применять саморезы).

Ставим пластину на место, закрепляем
Крепеж заворачиваем тщательно, особое внимание уделяя нижней части. Тут расположены защелки, удерживающие блок.
Проверяем горизонтальность установки пластины, закрепляем внутренний блок.
Крепим наружный блок
Все также: на нужном расстоянии (зависит от размеров блока и есть в инструкции) устанавливаем кронштейны/уголки, отмечаем места под крепеж, сверлим, закрепляем. Обязательно ставить столько крепежа, сколько отверстий есть на кронштейне. Он должен выдерживать вес блока, ветровые, снеговые нагрузки. В качестве крепежа обычно применяют нержавеющие анкерные болты 10*100 мм.

Проверяем горизонтальность крепления кронштейнов
Это также очень важно

На них осторожно опускаем обвязанный веревками наружный блок, крепим его к кронштейнам во все имеющиеся отверстия.

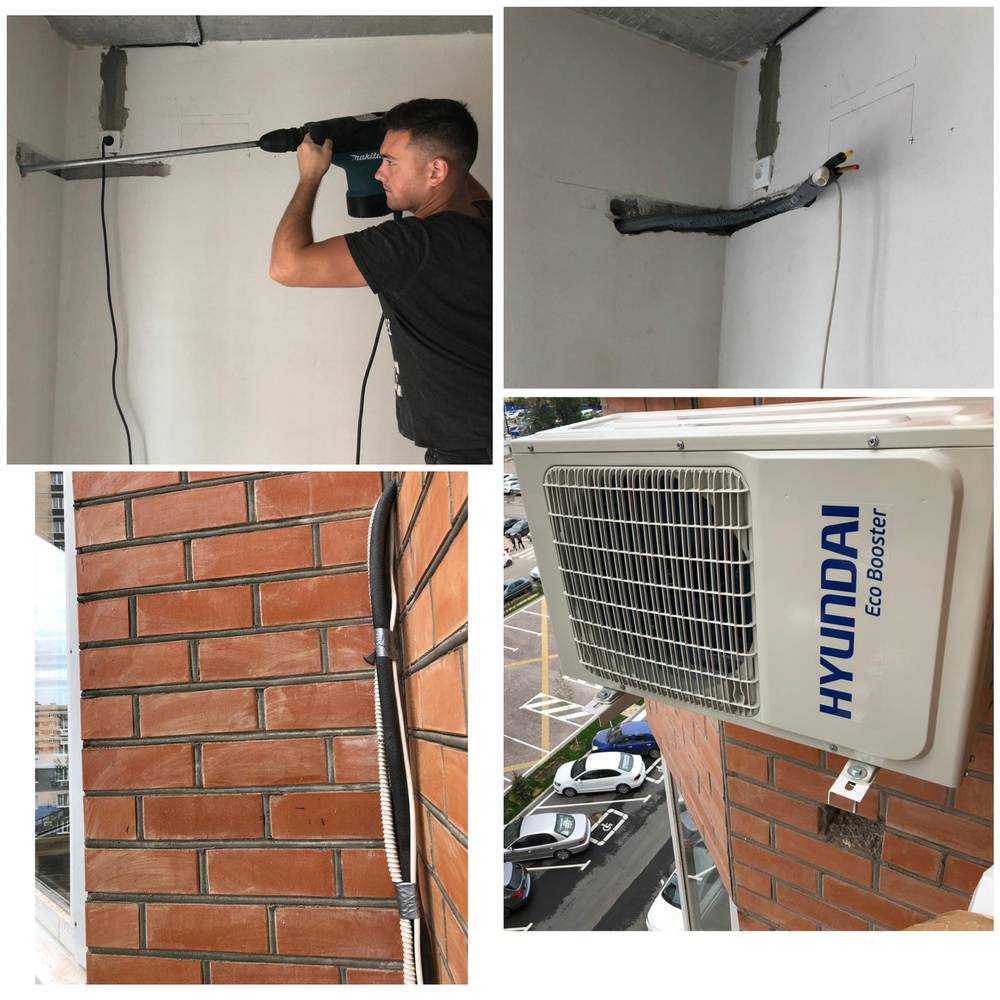

В назначенном месте при помощи перфоратора в стене проделывают сквозное отверстие
По размеру в него должны проходить се коммуникации. Причем трубы должны быть в теплоизолирующей скорлупе

Это — обязательно, если не хотите иметь мокнущих стен.

На этом первый этап самостоятельного монтажа кондиционера закончен. Дальше будем прокладывать трассу.

Выбор подходящего места для установки кондиционера

Подбирая в вашем помещении соответствующую для монтирования сплит-системы область — как внутренней, так и внешней конструкций — обязательно учитывайте каждый из следующих факторов:

Первым делом необходимо правильно рассчитать наличие в данном помещении регулярного и беспрепятственного допуска к самому кондиционерному устройству, для возможности осуществления очистки фильтров кондиционера или выявления каких-либо неполадок, в случае их появления; Кроме того, следует принять во внимание того рациональность минимального расстояния и минимального же количества физических преград между внутренним и внешним блоками, так как при повышении коммуникаций между блоками производительность самой кондиционной системы в целом существенно снижается). Идеальная и наиболее рациональная длина трассы – 6 метров, в системах с такими коммуникациями отсутствует большее количество проблем владельцев кондиционеров (необходимость заправки или очищения избыточной влаги в кондиционере); Чтобы обеспечить максимально результативную работу кондиционера в плане обдувания, минимальная дистанция от блока до упорной стены не должна быть меньше десяти сантиметров; Ни в коем случае не следует размещать внутренние блоки кондиционера над стенками, шкафами, или какой-либо другой крупной мебелью, потому что высокая преграда постоянно формирующимся в атмосфере, благодаря кондиционеру, сгусткам холодного воздуха, будет естественным фактором уменьшения производительной деятельности вашего кондиционного устройства. 150 сантиметров – это минимальное расстояние внутреннего блока от любого препятствия потоку охлаждённого воздуха; Согласно тому же фактору, придерживайтесь минимальной дистанции внутреннего блока с потолком и боковыми стенами (минимум — 15 и 30 сантиметров, соответственно); Кроме того, весьма рекомендуется координация монтажных работ кондиционера с вашими соседями, чтобы избежать проблем и скандалов при монтировании вами вашей сплит-системы

В принципе, монтаж наружного блока, как часть рабочего процесса, не должен доставить каких-то чрезвычайно серьёзных проблем населению многоквартирного дома, если работы проходят именно в нём, однако весьма возможно, что что кому-в таком случае может никак прийтись не по душе, к примеру, звук рабочего пропеллера, либо газоконденсат. В таком случае, старайтесь заранее уведомить соседей о предстоящем объёме работ; Ну и, наконец, самый интуитивно понятный фактор — сама работа кондиционера не должна мешать другим людям, а воздушные потоки не должны мешать жить или работать людям, которые находятся вместе с вами в одном помещений. Соответственно, учитывайте течение легких потоков воздуха, когда приступите к установке

150 сантиметров – это минимальное расстояние внутреннего блока от любого препятствия потоку охлаждённого воздуха; Согласно тому же фактору, придерживайтесь минимальной дистанции внутреннего блока с потолком и боковыми стенами (минимум — 15 и 30 сантиметров, соответственно); Кроме того, весьма рекомендуется координация монтажных работ кондиционера с вашими соседями, чтобы избежать проблем и скандалов при монтировании вами вашей сплит-системы. В принципе, монтаж наружного блока, как часть рабочего процесса, не должен доставить каких-то чрезвычайно серьёзных проблем населению многоквартирного дома, если работы проходят именно в нём, однако весьма возможно, что что кому-в таком случае может никак прийтись не по душе, к примеру, звук рабочего пропеллера, либо газоконденсат. В таком случае, старайтесь заранее уведомить соседей о предстоящем объёме работ; Ну и, наконец, самый интуитивно понятный фактор — сама работа кондиционера не должна мешать другим людям, а воздушные потоки не должны мешать жить или работать людям, которые находятся вместе с вами в одном помещений. Соответственно, учитывайте течение легких потоков воздуха, когда приступите к установке.

Определившись с местом для расположения конструкции, учтя все вышеперечисленные факторы и не найдя никаких изъянов в собственном плане — можете приступать непосредственно к самому рабочему процессу.

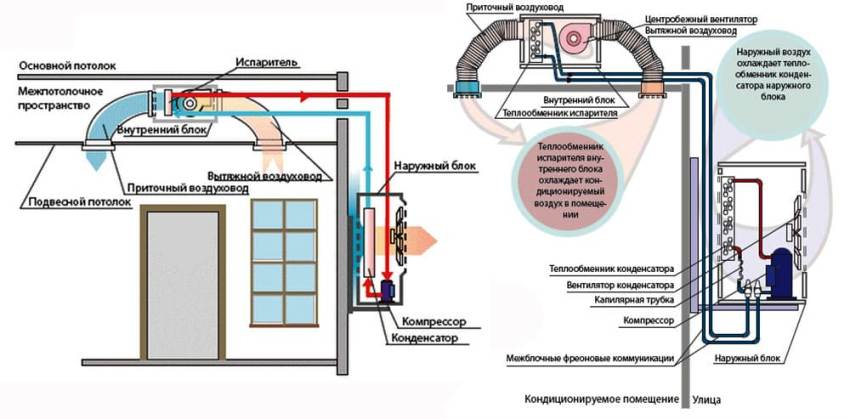

Описание деталей кондиционера

Наружный блок кондиционера

Поток воздуха обдувает кондиционер. С этой целью в системе устанавливается вентилятор.

За охлаждение фреона и его конденсацию отвечают конденсатор/радиатор. Воздух, продуваемый через конденсатор, нагревается.

В компрессоре фреон сжимается и в таком состоянии движется по холодильному контуру. Используются компрессоры следующих типов:

спиральный (scroll);
поршневой.

Поршневые системы более дешевые, но менее надежные. Их надежность особенно снижается, если температура наружного воздуха понижается слишком существенно.

В конструкциях реверсивных кондиционерах (вырабатывающих холод и тепло) присутствует четырехходовый клапан. Когда устанавливается режим обогрева, с помощью клапана направление движения фреона меняется. Тогда предназначение внутреннего и наружного блоков меняется по факту:

внутренний блок начинает работать на обогрев;
наружный блок осуществляет охлаждение.

Лишь на инверторных моделях присутствует плата управления. Если модель не инверторная, вся электроника обычно размещается во внутреннем блоке. Учитывается, что высокая влажность и значительные перепады температуры способны заметно снизить работоспособность электронных компонентов.

Блоки внутренний с наружным соединены медными трубами. А трубы крепятся штуцерными соединениями.

Перед входом компрессора присутствует фильтр фреоновой системы. Фильтр предназначается для защиты компрессора от проникновения мелких частиц (прежде всего, медной крошки). Они попадают в систему, когда конденсатор монтируется.

Но если монтаж выполнялся с нарушением технологии, в систему могло проникнуть много мусора. Тогда рассчитывать, что фильтр справится с проблемой, не стоит.

Клеммник предназначается для подвода электронных кабелей. Клеммники и штуцерные соединения защищены быстросъемной крышкой. Есть модели, где защитная крышка прикрывает лишь клеммник, зато штуцерные соединения остаются не прикрытыми.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

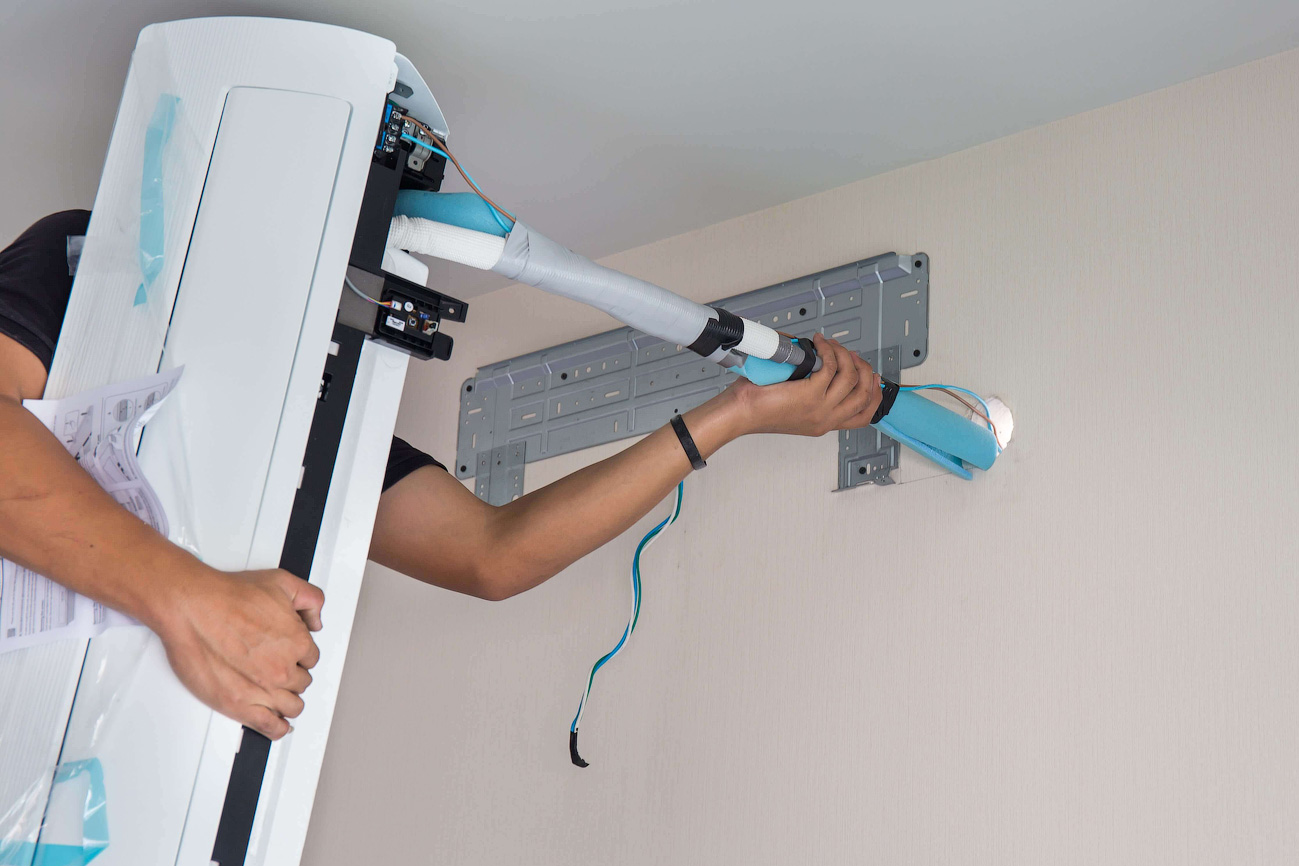

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

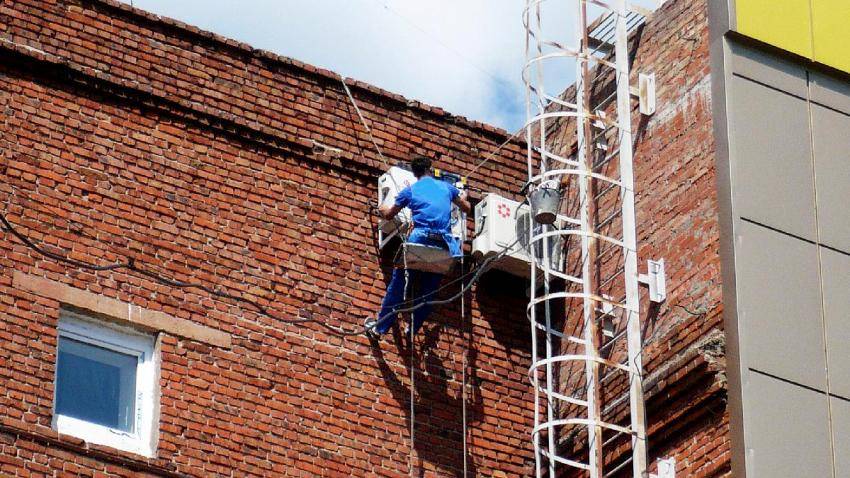

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

от бухты делается отрез необходимой длины;
края расправляются, и устраняются все заусеницы;
на концах устанавливаются заглушки и пробки;
надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

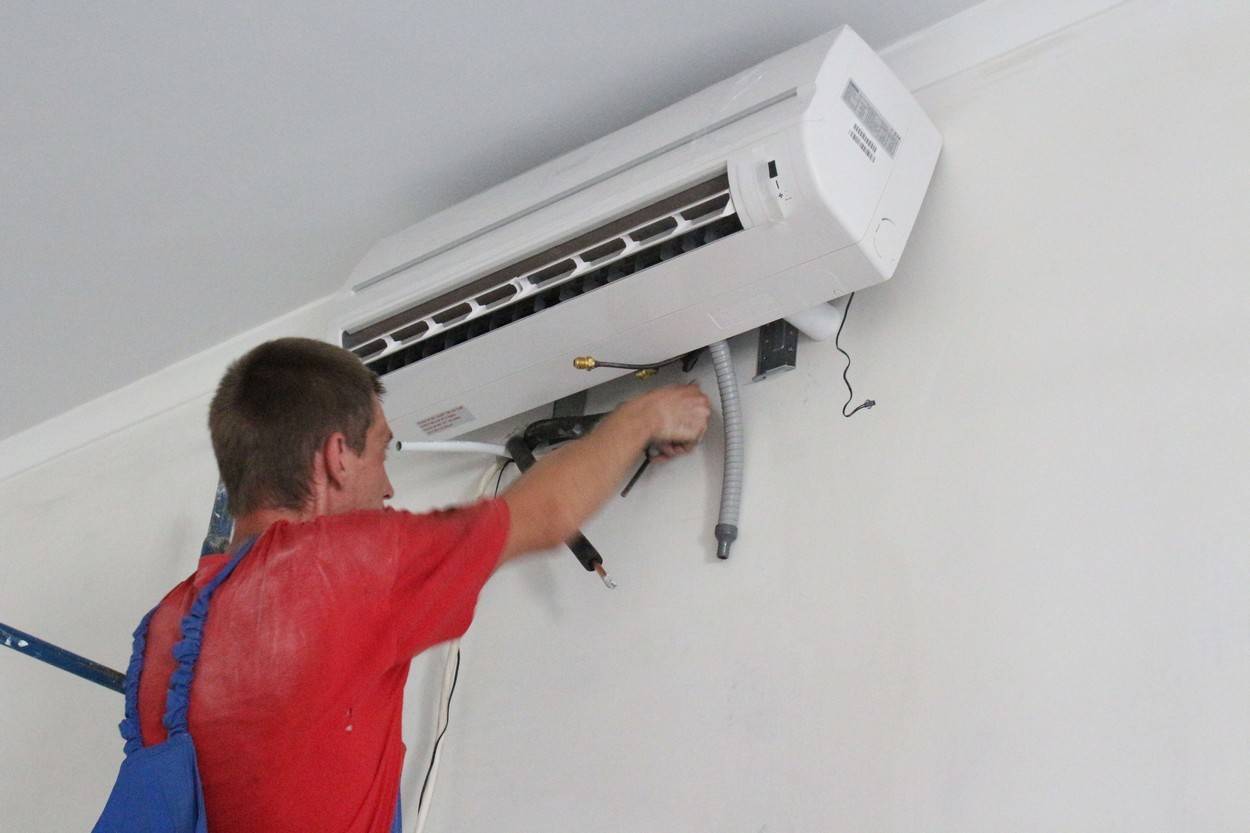

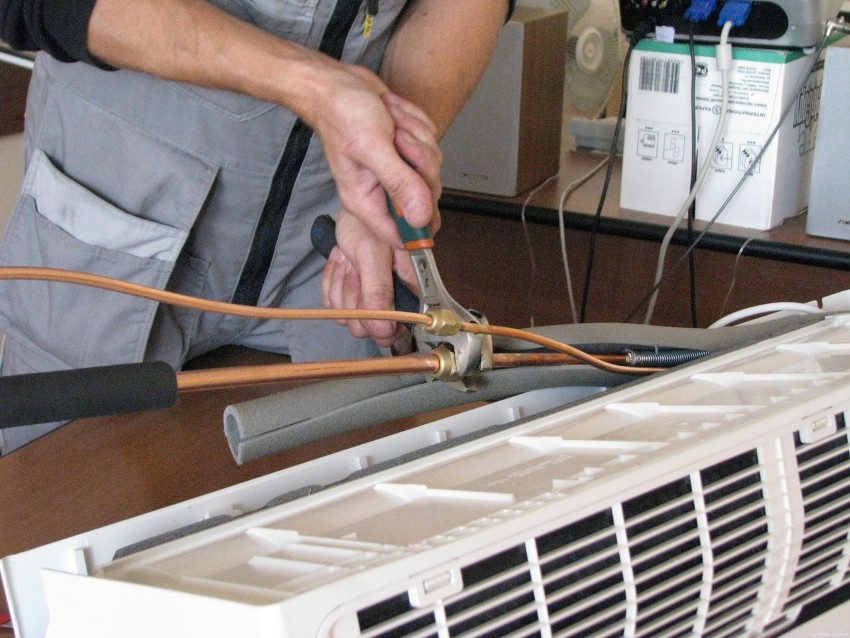

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
