Установка раковины на кухне и в ванной: высота, советы, инструкции

Сборка умывальника перед монтажом ↑

До установки умывальника рекомендуется выполнить его сборку, то есть монтировать смеситель и сливной сифон.

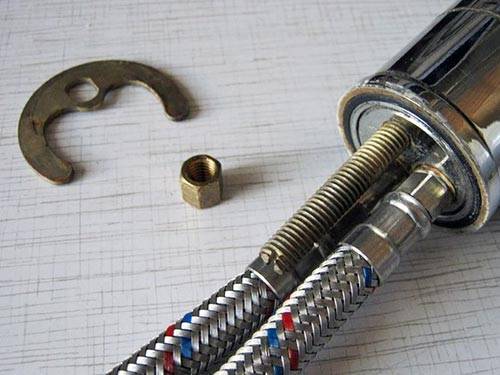

К смесителю крепим два гибких шланга – один для холодной воды, второй для горячей. Сначала закручиваем их вручную, а потом поджимаем рожковым ключом. Не стоит прилагать слишком больших усилий при затягивании, так как острые края резьбы испортят прокладку, что гарантированно приведет к протеканию воды.

В маленькие отверстия, находящиеся внизу смесителя, вкручиваем две шпильки, затем надеваем прокладку и вставляем смеситель в отверстие раковины. С другой стороны раковины надеваем на шпильки лунообразную прокладку, а затем шайбу, которую следует прикрутить гайками. При затягивании гаек на вкрученные в смеситель шпильки необходимо приложить усилие, чтобы прочно зафиксировать конструкцию.

Теперь можно устанавливать сливной сифон. К сливному отверстию приложите верхнюю накладку с дырками и вставьте по центру длинный винт. Снизу отверстия установите приемный патрубок, оснащенный уплотнителем из резины. Накладку и патрубок соедините винтом и туго затяните отверткой.

Пластмассовые детали нельзя зажимать с очень большим усилием, так как пластик может треснуть.

Остальную часть сифона нужно будет собрать после установки умывальника. Для этого на патрубок надевается стяжная пластиковая гайка с конусной прокладкой, затем прикручивается верхняя часть «бутылки» и крышка сифона.

Общие советы по монтажу

Решать, каким способом устанавливать мойку, должен заказчик или проектант, в зависимости от требований и дизайна кухни. Есть несколько общих советов по монтажу, которые подойдут для всех вариантов установки. Ниже приведены некоторые из них.

Резиновые уплотнители все чаще заменяются силиконовым герметиком. Резина не всегда может плотно прилегать по всей поверхности, а ее срок службы недостаточно продолжительный. Силиконовый герметик благодаря своей жидкой структуре заполняет собой все трещины и зазоры, а при высыхании сохраняет свои свойства длительное время.

При установке моек из различных природных или искусственных материалов, которые могут повредиться в случае удара или падения, лучше воспользоваться помощью напарника.

При креплении мойки к модулю или столешнице саморезы или шурупы закручиваются только вручную. Шуруповерты могут перетянуть крепления, что приводит к деформации или даже растрескиванию мойки.

Типы труб для создания гибкого и жесткого соединения смесителя с водонапорной арматурой.

В зависимости от качества требуемого соединения, размера раковины, мощности напора воды и финансовых возможностей в продаже предлагается три типа соединительных труб:

Хромированная медная трубка – жесткое и высококачественное соединение с использованием трубы из хромированной меди или нержавеющей стали. Монтаж требует высокоточного и аккуратного сгибания, что занимает немало времени и сил, но взамен получается высококачественное и самое стойкое соединение с возможностью размещения в полость стены или в бетон.
Гибкий сильфонный шланг – (дешевый и самый доступный тип соединения) металлорукав из нержавеющей стали, без резиновых внутренних вставок, но полностью гибкий за счет трубки, сформированной в виде гармошки. Его широко используют для создания гибкого соединения смесителя с водонапорной арматурой.
Металлопластиковая термостойкая труба – позволяет создать соединения средней жесткости, но с необходимостью в использовании дополнительных переходных игл на металлопластиковую трубу и концевиков с внутренней резьбой. Этот тип соединений применяется реже остальных и только при крайней необходимости.

Проверьте комплектацию смесителя перед покупкой

монтаж раковины в ванной своими руками: раковины с пьедесталом

Установка раковины для ванной с пьедесталом зависит от конкретной модели:

раковину можно закрепить на стене;
раковина может опираться на пьедестал.

Обратите внимание, в этом случае раковина может быть расположена на удалении от стены. Крепим к стене:. Крепим к стене:

Крепим к стене:

поставьте раковину в запланированном месте и отметьте на стене места крепления;
высверлите отверстия, вбейте пробки или дюбели;
закрепите раковину при помощи болтов;

Совет!

Не затягивайте болты слишком туго. Достаточно, чтобы изделие не шаталось.

присоедините сифон и установите смеситель.

Фото 6. Умывальник на пьедестале органично впишется в самые разные интерьерные стили.

Раковина на пьедестале, монтированная к стене

Устанавливаем на пьедестал:

соедините раковину с канализацией при помощи длинных труб;
соедините раковину с сифоном.

Обратите внимание, выпуск вставьте в отверстие чаши

закрепите раковину на кронштейнах и заделайте места стыков.

Разновидности раковин и их особенности

Обычная подвесная раковина всем знакома, поэтому перейдем сразу к более современным разновидностям.

Тюльпан

Раковины с полупьдесталом

Умывальник-тюльпан появился вначале в железнодорожных вагонах и в первозданном виде существует там и по сей день. Его отличительная особенность вовсе не пьедестал, а неширокая глубокая раковина. Углубить ее пришлось, чтобы уменьшить разбрызгивание.

В малогабаритных санузлах квартир постройки послевоенных лет такая конструкция пришлась впору, а для эстетики (сифон оказывался на самом виду) раковину-тюльпан снабдили постаментом. Массово появившись в разбомбленных Англии и Германии, новшество широко разошлось по миру, и скоро все раковины на пьедестале стали называть тюльпанами, хотя на тюльпан они были уже похожи не более, чем на георгину или орхидею одонтоглоссум.

Долговременная и обширная практика показала, что тюльпан, в общем-то, не оправдал себя, прежде всего с санитарно-гигиенической точки зрения. Полость в постаменте – излюбленное обиталище мелкой домовой живности, а от мазков с пола по периметру пьедестала под микроскопом может вытянуться лицо даже у прожженного санитарного врача.

Полутюльпан

Современная санитария и гигиена исходят из того, что пол в ванной и туалете должен быть как можно свободнее и доступнее для уборки. Любой, даже мельчайший закуток становится источником заразы, поэтому раковины-тюльпаны в последнее время вытесняются раковинами с полупьедесталом – полутюльпанами (см. рис), ничуть не менее эстетичными, но пола не загромождающими.

У полутюльпанов есть один недостаток: для прочистки сифона приходится снимать либо раковину целиком (на рисунке внизу), либо ее довольно тяжелую и хрупкую деталь на весу, рискуя уронить и разбить ее (на рисунке – вверху). Но засоряется сифон умывальника крайне редко, так что недостаток этот весьма относителен. Полностью он устранен в раковинах с декоративным сифоном-полупьедесталом, о которых сказано выше.

Раковина над «стиралкой»

Раковина над стиральной машиной

Умывальник над стиральной машиной (см. рис. справа) – новшество сравнительно недавнее и придумано, надо сказать, великолепно. Все гениальное просто – веками никто и не догадывался, что решетку раковины умывальника вполне возможно разместить сзади ее чаши или в ее дальнем углу.

Для обитателей малогабаритных квартир такое решение – просто находка. К сожалению, цена популярного изделия пока непропорционально высока. Но ведь пластиковую раковину можно изготовить и самому, а смеситель с сифоном подобрать отдельно.

Примерная схема монтажа такой раковины приведена на следующем по тексту рисунке. Сифон для такой раковины нужен бутылочный, с дополнительным патрубком для подключения отлива стиральной машины.

Схема монтажа раковины над стиральной машиной

Двойная раковина

Двойная, или двухчашечная раковина появилась вначале как атрибут элитных квартир с просторной ванной. Но производители скоро поняли, что сдвоенный умывальник, перефразируя Остапа Бендера, не роскошь, а средство гигиены: более всего он необходим в трудовой, живущей на зарплату семье. Здесь цена минут утреннего туалета в рабочий день выше некоторой толкотни в ванной.

Сдвоенная раковина умывальника

В настоящее время выпускаются сдвоенные умывальники общей шириной до 80 см, что вполне позволяет устанавливать их в стандартных санузлах. Удобство пользования (правда, довольно относительное) достигается разворотом горизонтальных осей изливов на 45 градусов в разные стороны, см. рис. Подвод воды и отвод от сифонов – общие для обеих чаш, так что монтаж такой раковины никаких дополнительных сложностей не представляет.

Раковина с подогревом

В последнее время достаточно активно рекламируются умывальники с подогревом воды. Хотя подвод горячей воды им действительно не нужен, прибор такой – не более чем плод ухищрений маркетологов. Проточный электроподогрев требует непомерно больших затрат электричества, дорогостоящей и сложной переделки проводки на больший ток, и того же самого для душа. Проще выискать или освободить закоулок в хозблоке и установить электробойлер.

Виды умывальников для ванной по способу крепления

Установка раковины в ванной своими руками подразумевает в первую очередь понимание инструкционных моментов, касающихся этого санитарно-технического оборудования, в частности способов его фиксации.

Итак, на сегодняшний день различают следующие виды крепежа чаш-умывальников в ванной или душе:

Накладные. Рукомойники данной вариации предназначены для монтирования их на столешницу-стеллаж с незначительным выступом над ее поверхностью. У умывальников этой модификации часто не предусмотрены отверстия под смеситель.
Консольные (подвесные). Умывальники подобного модельного ряда фиксируются на стенку при помощи кронштейнов или прочих крепежных компонентов. Для их установки не требуется присутствие тумбочки или столешницы. Прикрыть присоединение водопроводных и канализационных труб можно путем фиксации раковины на постамент. Консольная чаша-рукомойник с пьедесталом также известна как раковина-тюльпан для ванной.
Врезные. Как правило, монтаж их в тумбу происходит поверху либо снизу. Перед тем как врезать раковину в столешницу, необходимо учесть тот фактор, что в первом варианте устанавливать приспособление следует с выступом над поверхностью столешницы от 1-3 см. Стык при этом нужно непременно загерметизировать. При врезке умывальника в столешницу снизу используют Г-образные крепежи. Эта методика крепления наиболее практична, так как в этом случае удалить брызги и капли воды можно будет легко − одним взмахом.
Мебельные. Данные типы рукомойников обычно поставляют изготовители уже готовой мебели для ванных комнат под заказ. Закрепить их можно либо на подставку, либо на тумбочку для ванного помещения с раковиной оптимального размера. Самостоятельный крепеж раковины к столешнице можно осуществить с помощью приложенной к оборудованию инструкции.

Выбор сифона – важные нюансы

Нормальная эксплуатация сантехники возможна только в том случае, если сифоны правильно подобраны к мойкам и раковинам. Иначе можно столкнуться с проблемой постоянных засоров. Различают несколько типов приборов:

Трубные. Эти сифоны напоминают по виду буквы S или U, бывают разборными или неразборными. В нижней части предусмотрена специальная пробка, достав которую, можно легко прочистить сифон

При установке трубного сифона важно, чтобы слив умывальника и ввод в канализацию совпадали. Бутылочные. Сифон получил свое название из-за той части, в которой размещается гидрозатвор

Она по форме напоминает бутылку. Сифон соединяется с канализацией с помощью прямой или гибкой трубы. Прибор компактен, прост в уходе: его легко разобрать и почистить. Недостаток заключается в том, что чистить приходится часто, ведь из-за сложной формы сифон часто забивается. Скрытые. Это разновидность бутылочного сифона. При установке видна только часть конструкции (труба), а вторая часть (бутылка) устанавливается в стену. Такие сифоны довольно дороги и сложны в установке. Гофрированные. Сифон изготовлен в виде гибкой трубки, которая подходит для всех типов моек. Такие приборы дешевы, просты в установке, однако их внутренние стенки быстро обрастают жиром, остатками мыла, а трубу невозможно разобрать

Сифон получил свое название из-за той части, в которой размещается гидрозатвор. Она по форме напоминает бутылку. Сифон соединяется с канализацией с помощью прямой или гибкой трубы. Прибор компактен, прост в уходе: его легко разобрать и почистить. Недостаток заключается в том, что чистить приходится часто, ведь из-за сложной формы сифон часто забивается. Скрытые. Это разновидность бутылочного сифона. При установке видна только часть конструкции (труба), а вторая часть (бутылка) устанавливается в стену. Такие сифоны довольно дороги и сложны в установке. Гофрированные. Сифон изготовлен в виде гибкой трубки, которая подходит для всех типов моек. Такие приборы дешевы, просты в установке, однако их внутренние стенки быстро обрастают жиром, остатками мыла, а трубу невозможно разобрать.

Трубный S-образный и бутылочный сифоны

На каком варианте лучше остановиться

Для установки под мойку в кухне лучше выбрать трубный сифон в форме буквы S, т.к. элементы канализации часто забиваются жиром и кухонными отходами, а такой прибор проще чистить. Для умывальника в ванную можно выбрать как трубный, так и бутылочный сифон, поскольку здесь засоры раковины бывают реже. Если доступ к прибору свободный, то даже если он засорится, проблему легко решить.

Что касается материалов, то сифоны могут быть изготовлены из полиэтилена, полипропилена, латуни или бронзы. Самые надежные модели – металлические, однако полипропиленовые успешно с ними конкурируют благодаря более низкой цене и приемлемому качеству. Помимо формы и материала, при выборе следует учитывать диаметр горловины, наличие перелива и дизайн, если модель не будет закрыта тумбой или ножкой раковины.

Металлический сифон

Пошаговая монтажная инструкция

Обозначьте центральную горизонталь с помощью линейки, маркера и ватерпаса. По её линии и будет проводиться монтаж

Это будет, своего рода, верхним пределом чаши

Важно учитывать толщину боковых стенок раковины. Они обязаны быть прочными настолько, чтобы выдерживать давление кронштейнов. Измерьте толщину и зафиксируйте оставшиеся параметры будущей установки, с обеих сторон чаши

Соедините горизонталью все имеющиеся метки, обозначающие высоту монтажа кронштейнов. Наконец, начинается работа с самой раковиной. Переверните чашу и фиксируем на её внешних стенках кронштейны

Измерьте толщину и зафиксируйте оставшиеся параметры будущей установки, с обеих сторон чаши. Соедините горизонталью все имеющиеся метки, обозначающие высоту монтажа кронштейнов. Наконец, начинается работа с самой раковиной. Переверните чашу и фиксируем на её внешних стенках кронштейны.

Отмечаем места крепления раковины на стену

Вплотную придвиньте раковину к горизонтали и отметьте маркером места для монтировки крепёжных элементов. Делается это через выемки с внешней стороны. Постоянно соизмеряйте совпадение всех кронштейнов и линий.
С помощью дрели сделайте отверстия, чуть меньшие в диаметре, по сравнению с размером крепёжных устройств и дюбель-шурупов.
Вбейте в готовые просверленные места пробки, либо втулки, изготовленные из прочного пластмасса или капрона, ввинтите в них винты.

Ввинчиваем крепежные кронштейны

На этом креплении устанавливаются опоры-кронштейны, на что и монтируется чаша раковины. Отметьте места будущего крепления устройства к стене, просверлите и водрузите раковину. Подсоедините отводной конец сифонной трубы в раструб системы канализации, произведите монтаж смесителя, подключите водопровод. Сделав лёгкую крепёжную «наживку», завершите выставление чаши по горизонтальному уровню. Затем ещё раз пройдитесь по всем креплениям и зафиксируйте их.

Виды конструкций раковины

Мойки продаются разных форм. Это нужно учитывать при расчете установки от пола до чаши. Рассмотрим подробнее особенности каждого аксессуара:

Раковины или умывальники, помещающиеся на постамент, – тюльпан. Это часто встречаемая разновидность. Она продается в уже завершенном виде и соединена с подставкой. Поэтому данная конструкция имеет установленные размеры, которые нельзя изменить. Если у нее длина 90 см, значит придется подстраиваться под нее. При установке на пол нужно зафиксировать основание, а чашу прикрепить к стене с помощью кронштейнов так, чтобы она упиралась в постамент. Достоинством данного вида является то, что он помогает спрятать сифон, который располагается внутри конструкции. Внешнее оформление выглядит достаточно аккуратно. Такие конструкции имеют высоту установки 85–90 см, что считается стандартным показателем.
Подвесные умывальники в санузел, крепящиеся к стене. Они эргономичны и функциональны, не занимают лишнего пространства в комнате. Их можно устанавливать на любом расстоянии от напольной поверхности. Если хозяева имеют невысокий рост (к примеру, 164 см), то мойку можно зафиксировать на высоте 75–80 см. Визуально сифон испортит дизайн помещения, хотя для этой модели найти его не составит труда. Если в квартире находятся маленькие дети, то не рекомендуется ставить изделие чересчур низко. Установка будет неудобной для взрослого, а малыши скоро подрастут и пользоваться раковиной станет проще. Поэтому для ребенка лучше приобрести детские ступеньки или стульчик, которые помогут ему дотянуться до крана.
Встраиваемые конструкции. Их монтируют в накладную столешницу. Они похожи на известного Мойдодыра из мультика. У них классический размер, который связан с параметрами мебели. Сам столик, чашка могут быть крупные и занимать все пространство столешницы. Существуют раковины по габаритам меньше, чем столешницы, тогда свободное место используют для своих целей. Например, хранят стаканчики со щетками и пастой, ставят мыльницу или дозатор с жидким мылом. Такие модели изготавливают согласно санитарным нормам, и у них стандартные размеры высоты. Также можно заказать мойку, чтобы изготовили под нужные параметры. Тогда габариты столешницы будут приемлемы.
Аксессуары в санузел, с возможной регулировкой высоты установки. Кажется, что такая конструкция самая удобная, поскольку каждый домочадец может настроить ее под себя. На практике стоимость такой установки довольно высокая, ее сложно монтировать, и она быстро ломается, если к ней не относиться бережно.

Тюльпан

Выводы

Расчет положения сантехнических приборов и вспомогательного оборудования, мебели и аксессуаров в ванной комнате не обязательно должен полностью опираться на статистические данные и СНиП. Для проверки, подходит ли конкретной семье стандартная высота ванны от пола с ножками или высота крана над ванной, стоит «прикинуть на себя» эргономические параметры помещения и выбрать оптимальный вариант размещения.

Для проверки стандартных размеров необходима помощь – с рулеткой или длинной линейкой помощник определяет разницу между типовыми и индивидуальными данными и выбрать из предложенных диапазонов конкретное значение.

От чего зависит высота канализационного вывода

Размещение канализационного вывода напрямую зависит от высоты установки раковины. В этом отношении определенных норм или правил нет, но рекомендуемые значения существуют:

взрослый человек среднего роста — 80 см от пола до верхнего среза чаши умывальника;
подросток среднего роста — 70 см;
ребенок — 60 см.

Эти параметры обычно
выдерживаются при обустройстве общественных санитарных отделений. При
строительстве частного дома или установке раковин в своей квартире высота канализации под
умывальник определяется по собственному росту или особенностям
телосложения членов семьи. В любом случае, стандартный уровень установки
раковины принято выдерживать в диапазоне 75-85 см.

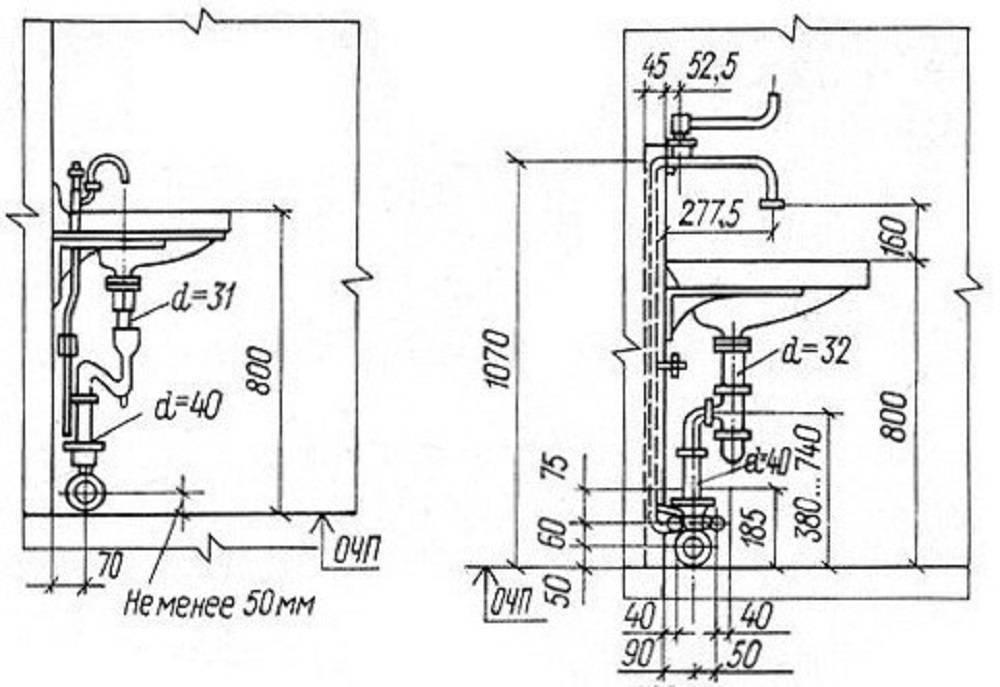

Высота и пример отвода в стену

Руководствуясь высотой раковины, размерами, особенностями ее
конструкции и типом выпуска,
несложно определить точку канализационного выхода. Если тип раковины не предусматривает
скрытого расположения трубопровода, то расположение канализации выбирается по
общим требованиям СНиП.
В первую очередь должна быть учтена высота вывода канализации под унитаз, которая обычно определяет
низшую точку горизонтальной части внутриквартирного участка системы. Уровень
канализации под приставной унитаз равен 16-19 см, (обычно меньше, поскольку
большинство конструкций имеют наклонный выпуск), а подвесные модели требуют
22-24 см от пола.

Обычная высота канализационной трубы от пола для
горизонтального участка внутриквартирной системы равна 10-15 см. Это значение
обусловлено особенностями конструкции выпуска ванны, расположенного на таком уровне над полом ванной комнаты. Разница высот между
этим трубопроводом и выпуском для унитаза компенсируется использованием разных
диаметров труб — под унитаз используют тройник на 110 мм, а остальная
часть системы, как правило, имеет диаметр 50 мм.

Для общих случаев используют стандартную
выпускную гарнитуру универсального вида, которая может быть подключена на любой
высоте. Для более специфических вариантов конструкции раковин вывод канализации под умывальник
делается исходя из размеров и особенностей монтажа данного прибора.

Подводя итоги. Особенности демонтажа старой раковины

Да, перед установкой нового умывальника необходимо снять старый (при наличии такового). Чтобы сделать это, следуйте приведенной ниже простой инструкции.

Шаг первый

Вначале нужно открутить гайку, посредством которой крепится смеситель, отсоединить все коммуникации и осторожно снять смеситель

Шаг второй. Далее следует отвинтить гайки в нижней части умывальника. Кроме того, вы должно отсоединить сифон от выпуска слива. Что характерно, воду из сифона в обязательном порядке необходимо слить.

Шаг третий. После этого нужно отсоединить сифон от трубы слива, если данный элемент тоже требуется заменить.

Шаг четвертый. Последний этап – это снятие умывальника с опор (подвесных кронштейнов, столешницы и так далее).

На этом все, удачи в работе и теплых зим!
