Монтаж и подключение радиаторов отопления своими руками

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

С чего начинается грамотная установка разных типов радиаторов отопления в квартире?

Начало работ предваряет разметка. Учитывая действующие нормы СНиП 3.05.01-85 пункт 3.23, стандартным местом монтажа батареи считается простенок под проемом окна. При этом со стороны стояка она не должна выступать за границы окна, а совпадение их вертикальных осей не обязательно. Несмотря на то, что последний факт не критичен, отопительный прибор лучше расположить симметрично относительно вертикали проема. Так он будет гармоничнее смотреться в интерьере. Из этого следует – правила установки в первую очередь требуют по уровню установить эту ось.

Чтобы установка радиаторов отопления в квартире прошла без проблем, то вторым шагом нужно своими руками отбить горизонтальный уровень расположения батареи

Так же как и при организации теплого пола, важно обеспечить соосность для подключения подводок к футоркам. Но здесь есть свои особенности:

• Горизонтальные каналы отопительного прибора нужно сориентировать по уровню.
• Обе трубы подачи должны иметь уклон относительно хода жидкостного теплоносителя для снижения силы сопротивления потоку и завоздушивания устройства. По СНиП уклон небольшой – всего 5-10 мм на длину трубы более 0,5 метра.
• Стальные трубы подвода длиной менее 1,5 метра к стене крепить не нужно.

Есть еще один вопрос, который интересен начинающему сантехнику – на какой высоте устанавливают радиаторы в комнате. По правилам их положение осуществляется по следующим правилам:

• Промежуток между подоконником и верхней точкой батареи – 50-100 мм.
• Промежуток между стеной и батареей – 25-50 мм.
• Расстояние от пола – 100-120 мм.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Пошаговая инструкция по установке чугунных батарей в квартире

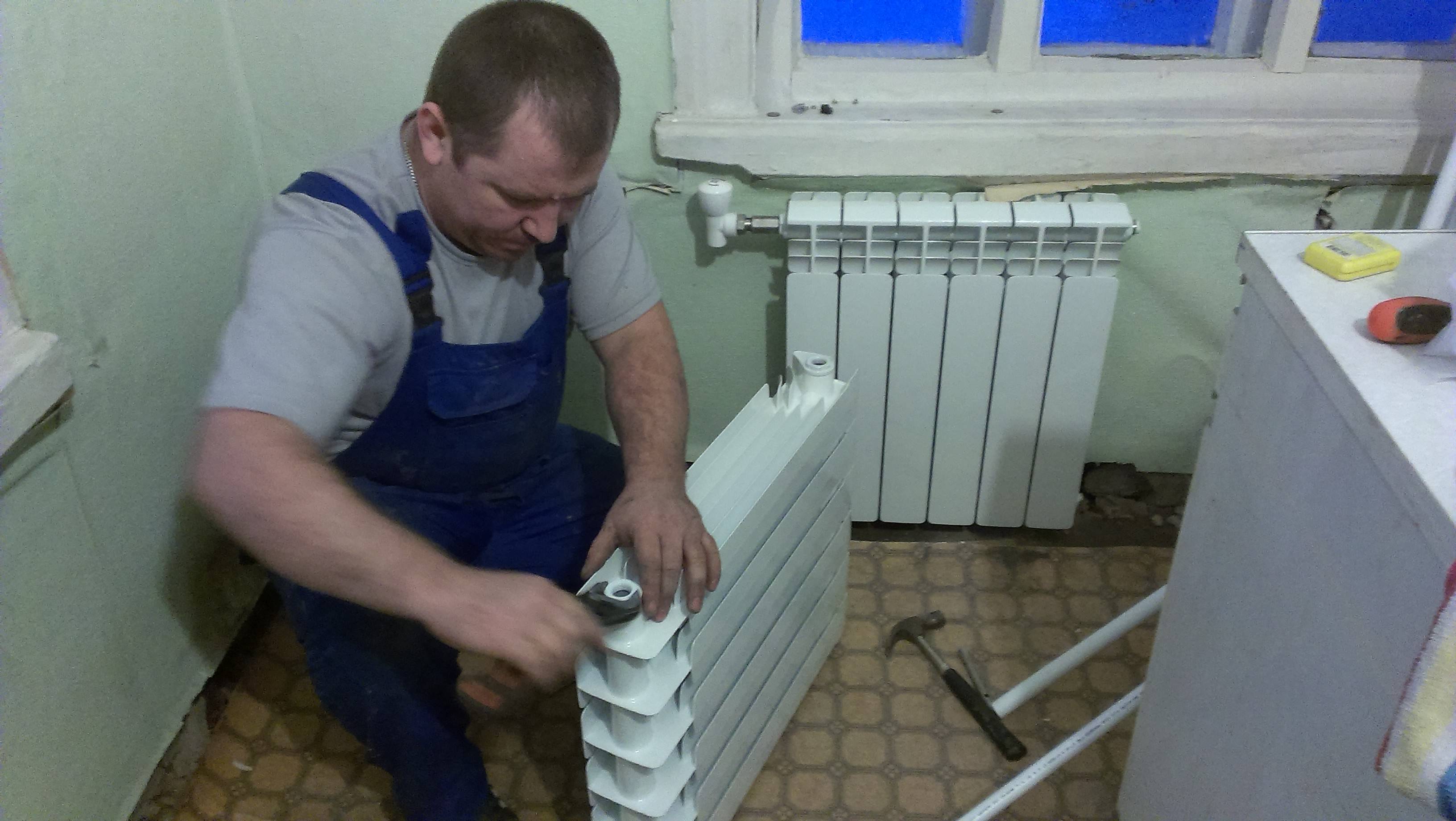

Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.

Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.

Инструменты для монтажа чугунных батарей
Газосварка Уровень	Набор ключей Рулетка и карандаш
Перфоратор

Материалы:

• комплект батарей нужного размера;
• уплотнитель (лен или лента ФУМ);
• фурнитура (заглушки, тройники);
• кран Маевского;
• терморегулятор;
• крепежные элементы (кронштейны).

Инструкция по монтажу чугунных батарей
Демонтаж старого радиатора	Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты.
Перед началом монтажа необходимо выполнить разметку под крепления для батареи Общая схема разметки под кронштейны для радиатора	Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении. Перед началом работы измерьте по диаметру окно, чтобы определить центр установки конструкции. Выполнить это просто, если провести центральную вертикальную и горизонтальную линии. Пересечение этих двух линий должно четко указывать на центр расположения батареи. Не забывайте, что при монтаже следует придерживаться горизонтальности линий. Малейший наклон может стать причиной образования воздушных пробок. Проверьте строительным уровнем. Обмерьте чугунную трубу и сравните этот размер с предполагаемым местом установки. Если трубы отопительного контура не хватает, то ее можно нарастить с помощью сварки либо отрезать. Места под крепления чугунных батарей выбирайте с учетом расположения труб. Они должны быть расположены на одном уровне. Проверяем разметку с точностью совместимости с радиатором. Сделайте разметку на стене расположения будущих кронштейнов.
Монтируем кронштейны и устанавливаем на них батарею	Устанавливаем кронштейны в стену. Дрелью просверлите по разметке отверстия и аккуратно вставьте дюбеля. Вкручиваем держатели. При правильном монтаже, батарея должна жестко упираться на все 4 опоры. Перепроверьте еще раз строительным уровнем, не отклонилась ли линия радиатора. Если все соответствует норме, переходим к следующему шагу.
Подключение батареи Байпасс	Начинаем подключение радиатора к системе отопления. Отрезанный участок трубы укорачивается на нужную длину с одной стороны, обязательно учитывайте изгиб трубы. А с другой стороны, меняем заглушку на запорный кран. Это в дальнейшем позволит уменьшать или увеличивать количество воды, регулирую температуру. Вентиль прикручиваем к радиатору, используя уплотнительную ленту или паклю. Герметично все закрываем. Открытые концы труб, изгибая, соединяем газовой сваркой, обеспечивая надежное герметичное соединение. Место сварки и изгиба тщательно зачищаем наждачной бумагой. Окрашиваем поверхность батареи. Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям!
Финальная проверка	Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара.

В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.

Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.

Демонтаж старого радиатора и фиксация крепления

Если отопительная система создается в новом доме, то о такой заботе как демонтаж старой батареи можно забыть и сразу приступить к разметке мест фиксации кронштейнов. Однако, если жильем является старая квартира, то придется выполнить демонтаж.

Его просто делать тогда, когда на вводной и выводной трубе имеется запорная арматура (шаровой или запорный кран). Их перекрывают и откручивают батарею. Однако если их нет, придется перекрывать стояк и спускать воду.

Бывает так, что перекрывают и спускают воду не из того стояка, что нужно. Тогда при резке труб (если планируется их заменить) или во время откручивании гаек можно наткнуться на сложности. Первая ситуация сразу превращается в большую опасность для здоровья, поскольку труба режется болгаркой, подключенной к электросети. Контакт воды с электричеством завершается печальными последствиями. Поэтому перед резкой в отводной трубе стоит сделать отверстие автогеном.

Конечно, стоит запастись емкостью для сбора воды.

В случае установки нового радиатора, нужно изменять положение подходящих труб. Они должны находиться напротив контуров. Их ставят под наклоном. При этом вводную трубу наклоняют к радиатору, а отводную — от него. В итоге, расстояние между ними у радиатора должно быть меньше, чем возле стояка. Благодаря этому воздух сможет легко попадать и выходить из радиатора. Об этом отмечают в разных видео. Согласно им завоздушенность батареи будет минимальной.

Кронштейны обычно фиксируют на болтах, закрепленных в дюбелях. Для последних в стене сверлят отверстия. Кронштейны бывают:

Большинство из настенных не могут изменять высоту. Однако есть такие, которые состоят из основания, подвижной части и болта. Вращая болтом, можно поднимать подвижную часть вверх или опускать вниз. Изогнутый конец кронштейна должен находиться так, чтобы заходил между секций батареи (это тогда, когда осуществляется установка батарей секционных). Что касается панельных радиаторов. то они имеют специальные крепления и именно в них должны входить кронштейны.

Напольные кронштейны также могут быть фиксированными и подвижными.

Согласно инструкциям, поданным в разных видео, настенные кронштейны выставляют так, чтобы они находились на одной горизонтальной линии. Горизонтальность проверяют уровнем.

https://youtube.com/watch?v=3BaaUUG4JZE

Как установить радиатор отопления – Советы по размещению и разметке для кронштейнов

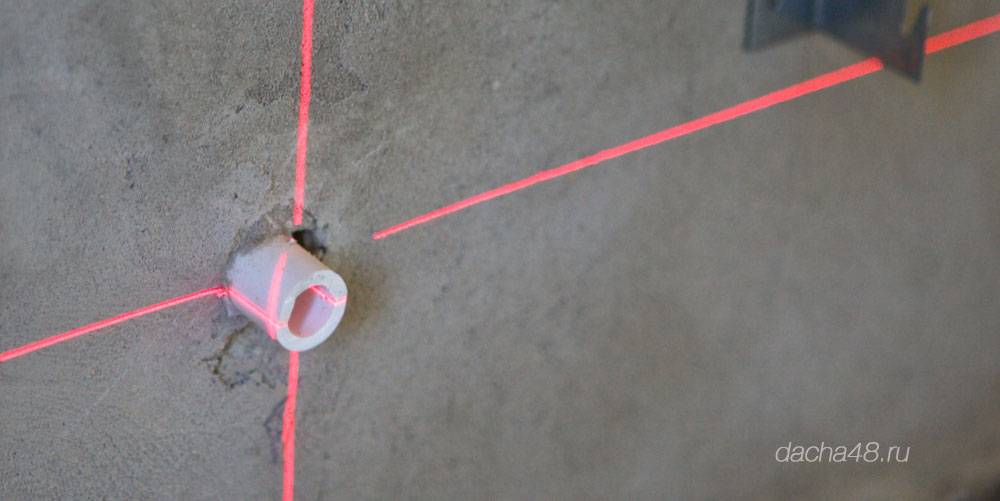

Разметка оптимального места для кронштейнов, требует особой точности

Здесь очень важно выставить горизонталь и вертикаль, чтобы исключить различные отклонения. Если монтаж будет сделан по правильной разметке, это значительно продлит срок службы радиатора

Он будет меньше засоряться и завоздушиваться, так как не будет приподнятых углов и мест, для быстрого образования грязевого осадка и ржавчины.

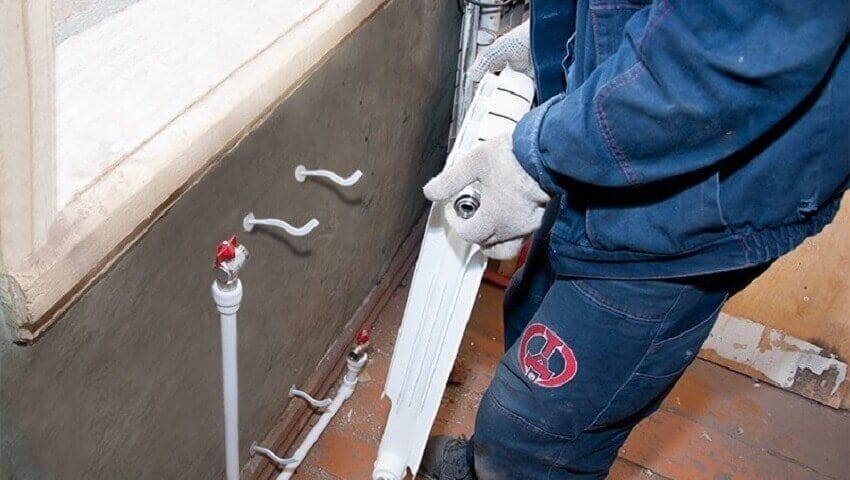

Установка радиатора отопления на кронштейны

Помимо этого, некоторые чугунные модели имеют ножки. Это помогает значительно уменьшить нагрузку на стену. Фиксировать ли их дополнительно к стене, решать вам, но лучше не пренебрегать такой возможностью. Многосекционная отопительная батарея, должна крепиться минимум на 6 кронштейнов.

Пристального внимания требует также, монтаж тепловых блоков в старых домах, где горизонталь окна, как правило, сильно нарушена. Обогреватели придется выравнивать по горизонтали, но это, как показывает практика, не будет совпадать с уровнем подоконника. Поэтому, разницу уровней лучше скрыть плотными шторами. Но все-же, ось симметрии подоконника и обогревателя, чтобы обеспечить равномерный прогрев, обязаны совпадать.

Подводка труб

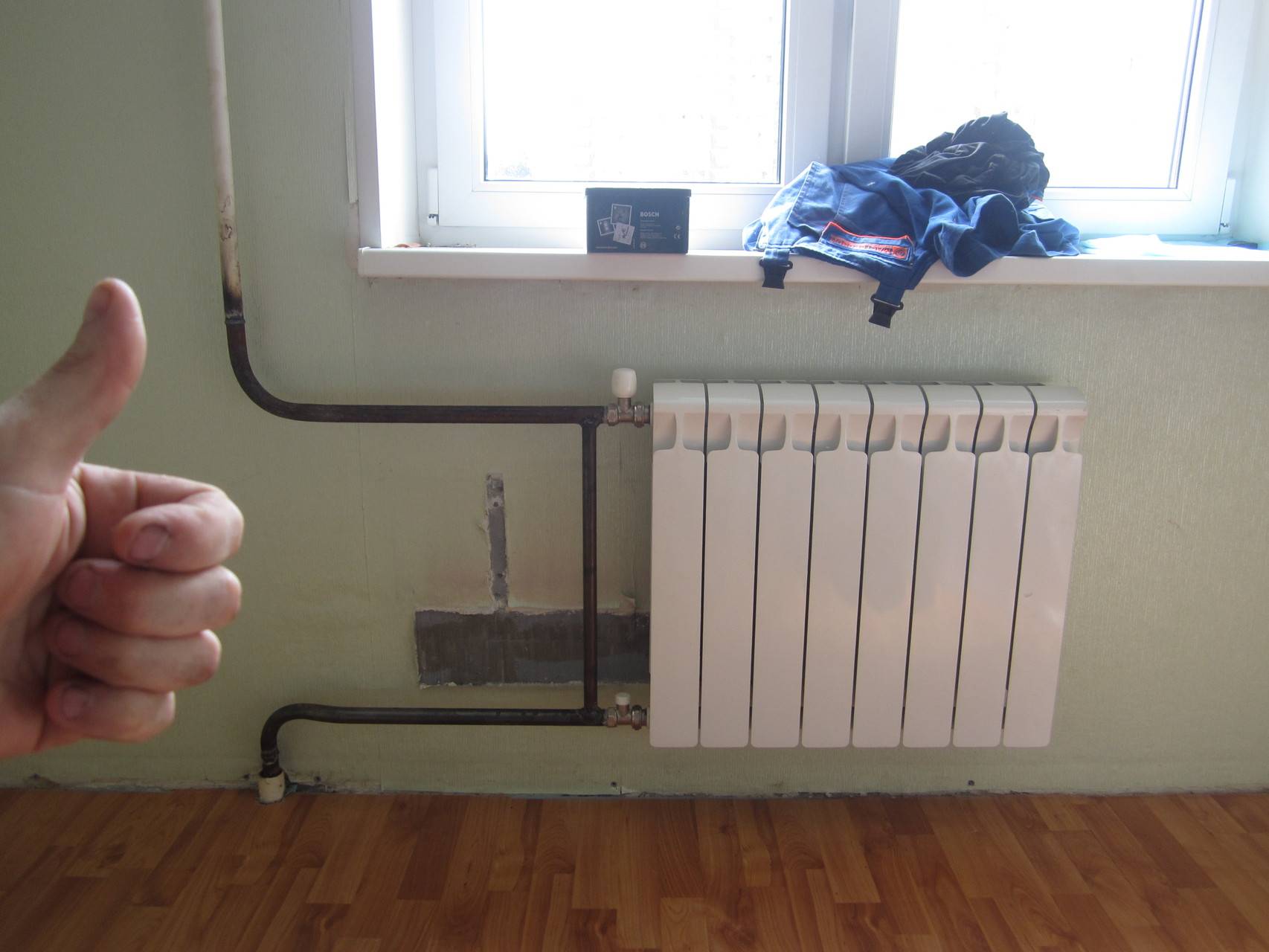

Подводку труб при подключение радиаторов отопления самостоятельно, можно слегка наклонять (0,3 – 0,5 см на 1 м трубы) к источнику горячей воды. Рекомендуется, строго соблюдать расстояние до поверхностей стен (3-6 см), пола (5-10 см) и подоконника (10-15 см).

Дополнительные расчеты и рекомендации

Перед установкой батарей отопления вам нужно усвоить еще несколько правил:

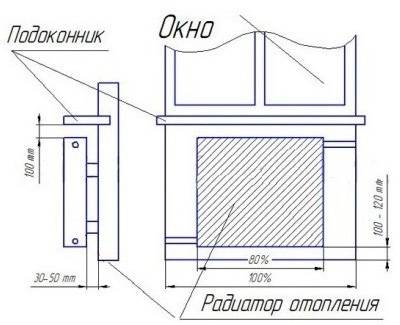

На рисунке показано идеальное расположение батарей относительно пола, окна и стены.

• располагайте трубы отопления так, чтобы они создавали маленький уклон в сторону движения воды (теплоносителя), иначе потом в радиаторах будет собираться воздух;
• располагайте батарею у окна и так, чтобы ее центральная ось совпадала с центром окна (возможные отклонения 2-5 см);
• наклон трубопровода отопления должен быть не менее полсантиметра на метр трубы;
• расстояние от пола до батареи должно составлять не менее 6 см, а до подоконника – 5-10 см;
• радиаторы нельзя вешать вплотную к стене, оставляйте зазор 3-5 см.

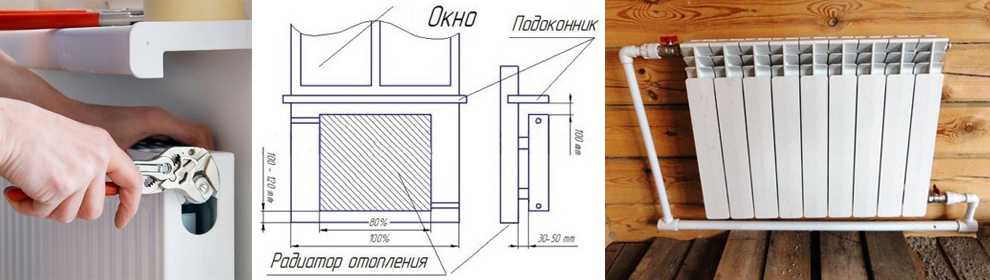

Место крепления радиатора

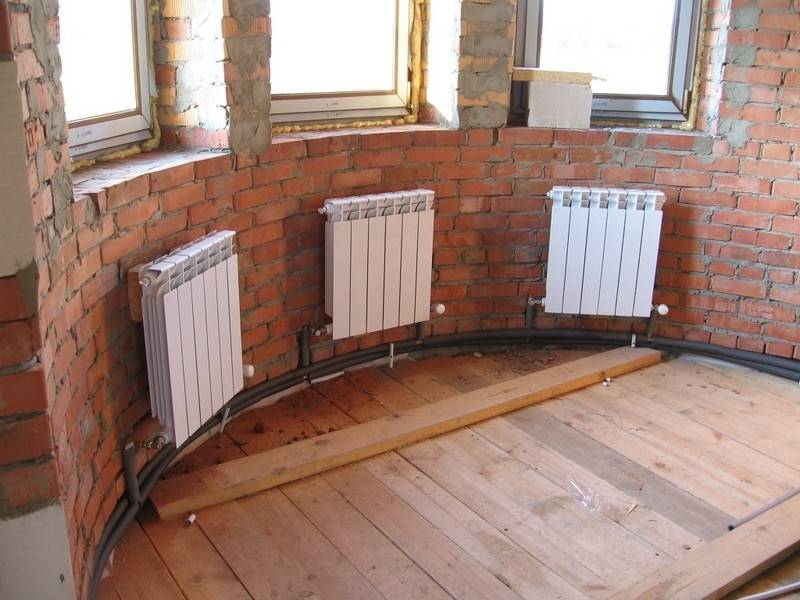

Принято, что отопительные системы размещаются под окном. Нужно это для отсечения холодного воздуха от окна теплым, поднимающимся вверх. Избежать запотевания окон можно за счет габаритов отопительного прибора, где показатель ширины не должен превышать 70-75 процентов от ширины окна. При монтаже необходимо учитывать следующие параметры:

• Расстояние от стены до стенки должно составлять от 2 до 5 сантиметров;
• По центру оконного проема, где максимально допустимое отклонение не должно превышать 2 см;
• Промежуток до подоконника 10-12 сантиметров;
• Между полом и радиатором – 8-12 сантиметров.

Соблюдение перечисленных рекомендаций гарантирует оптимальный обогрев помещения и хорошую циркуляцию теплого воздуха.

Монтаж чугунных батарей

Батареи из чугуна для приверженцев классических материалов и технологий, так сказать проверенных временем. Но процесс монтажа чугунного радиатора сложен и трудоемок, на это отважится не каждый

Если все же решились самостоятельно устанавливать радиатор из этого материала, то есть ряд моментов, на которые стоит обратить внимание:

Схема установки чугунных радиаторов

1. На подготовительных работах обязательно проводится регулировка ниппелей (порядок следующий: разбор батареи, регулировка всех ниппелей, сборка). Все манипуляции проводятся с помощью специального инструмента (ключей и радиаторного верстака). В тоже время во избежание перекосов откручиваются оба ниппеля одновременно (для этой работы потребуется напарник). Резьба с разных сторон не одинакова, она направлена в противоположные стороны. Снимать секции можно после полного откручивания ниппелей.
2. Снимаем все секции батареи алогично. После этого производим сборку в обратной последовательности с соблюдением очередности. Собранный радиатор опрессовывается (так можно найти течь).

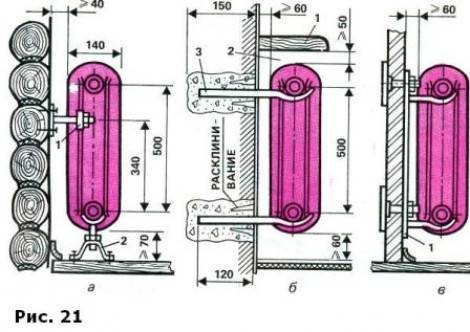

3. В домах из пенобетона и кирпича чугунные батареи монтируются на стены посредством на специальных опор. Если дом деревянных, то потребуются дополнительные опоры на полу.
4. При однотрубной системе обязательно устанавливается байпас в обводку, также необходима запорная арматура и кран Маевского.
5. При врезке в трубу отопления используют сгоны с резьбой. В деревянном доме нужно исключить использование сварки.

Подводя небольшой итог скажем, что на своем примере каждый владелец квартиры убедиться в легкости процесса установки батарей, и затевая самостоятельные работы по монтажу можно существенно сэкономить. Все что потребуется – это немного времени и сноровки, а также четкое соблюдение инструкций.

Но если по каким-то причинам есть неуверенность в собственных силах, то лучше подстраховаться и проконсультироваться с мастеров, который уже успешно проводил подобные работы. Консультация может иметь платный характер, но это все равно дешевле, чем приглашать профессионала.

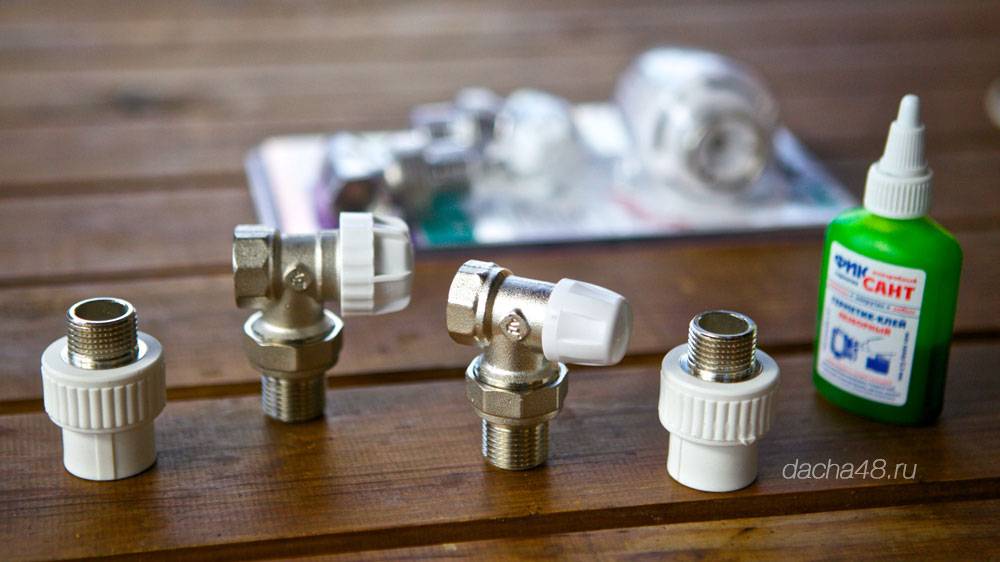

Присоединение стального радиатора к трубам из полипропилена

Для того чтобы правильно подсоединить радиатор отопления к системе, необходим комплект для установки радиаторов отопления. Он состоит из двух специальных прямых или угловых кранов. При помощи комплекта для монтажа можно полностью перекрывать подачу теплоносителя в радиатор, это позволяет отсоединить его при работающей системе.

Хуже не будет!

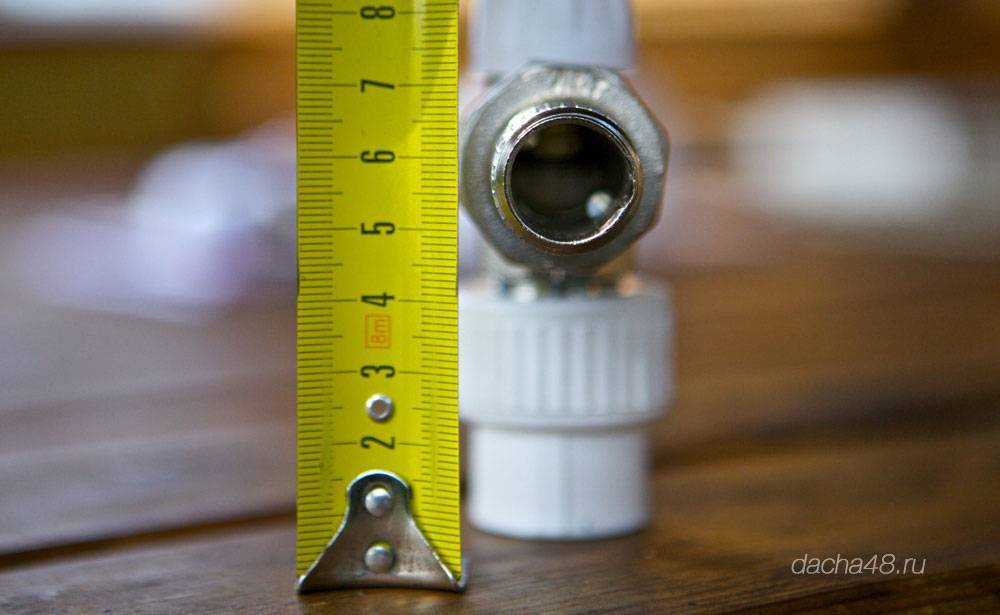

Скручиваем с переходной муфтой и измеряем расстояние до центра. Получилось 58 мм, это ровно то расстояние, которое указано в документации к радиатору. Взгляните выше PRADO Classic Тип 11.

Указано 47/58 — это расстояние от стены до центра. Первое число обозначает расстояние если крепежную планку прикрутить широкой полкой к стене, второе — узкой. Соответственно, чтобы батарея стояла правильно, необходимо, чтобы переходная муфта, фактически касалась стены.

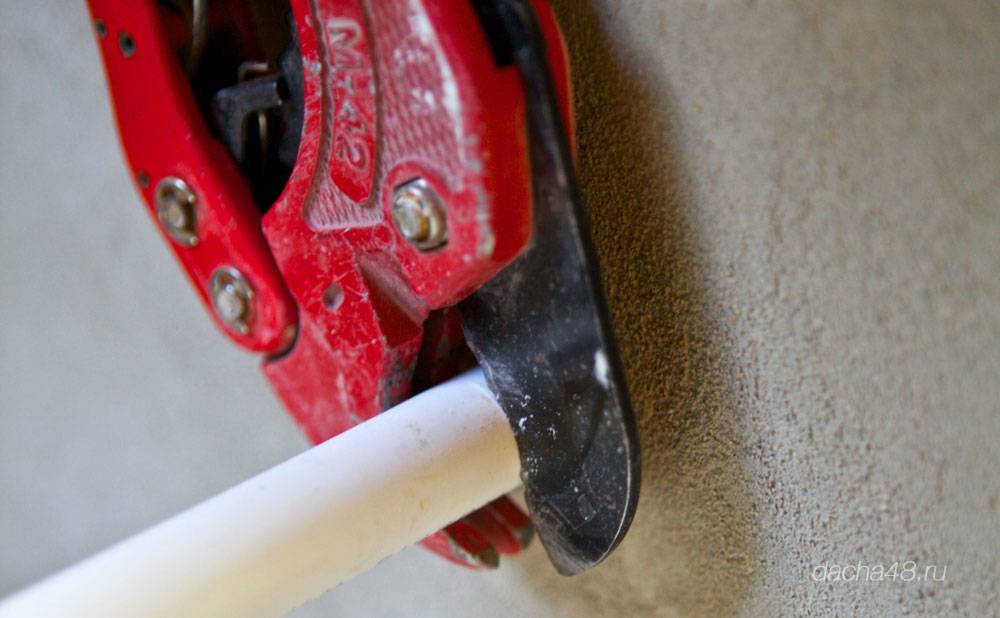

Для этого отрезаем все лишнее, оставляем 10-11 мм

Отлично, отрезали, теперь хорошо бы установить все без отклонений по осям и углам. На авось пускать не хотелось поэтому поставил лазерный уровень. По нему четко можно установить кран.

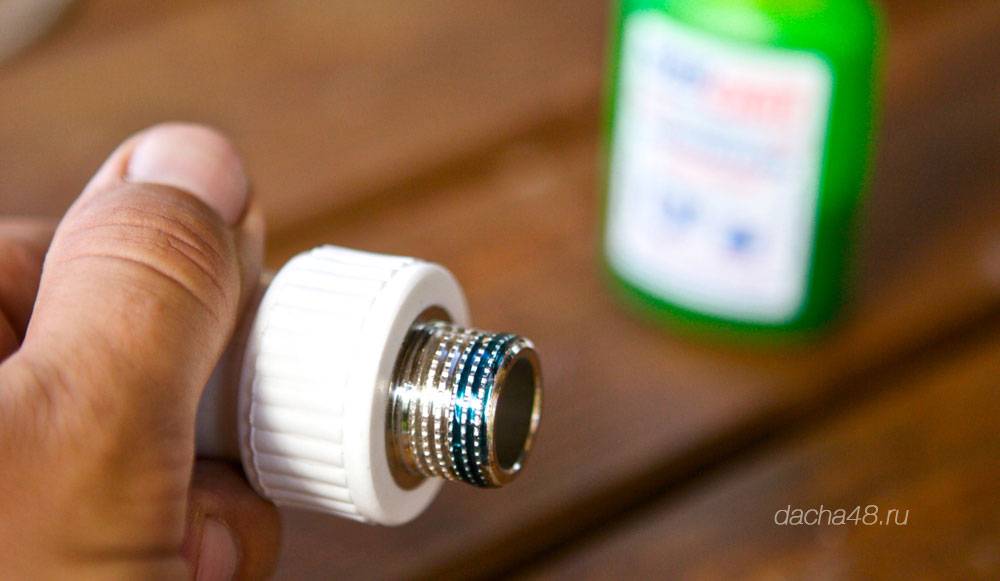

Дальше все как по накатанной. Разумеется, если вы уже раньше пользовались паяльником для ППР труб.

Необходимые детали

В наборе с радиатором есть некоторые детали для монтажа. Для установки батареи своими руками могут понадобиться:

• Сгоны, подходящие к трубам основной системы.
• В зависимости от схемы подключения нужны переходники, уголки, муфты.
• Вентили, которые служат для перекрытия воды из радиаторной фурнитуры.
• Регулирующие краны для уменьшения количества проходящей жидкости. Они позволяют регулировать температуру нагрева батареи, но не подходят для полного перекрытия, поэтому устанавливаются вместе с запорным вентилем.

Дополнительные детали для монтажа

• Кран для выведения воздуха, который может накапливаться в трубах и мешать нормальному теплообмену. Лучше не использовать кран Маевского для чугунных радиаторов центрального отопления. Он может не выдержать гидравлических ударов, которые бывают в этой системе. Высокая загрязненность циркулирующей воды быстро засоряет кран, потребуется его замена.
• Кронштейны для крепления батареи к стене. Их длина зависит от типа стены и её глубины. Если она декорирована панелями или гипсокартоном, который находится от стены на расстоянии, тогда нужно учесть длину и подобрать соответствующие крепления.

Кронштейны для крепления чугунных батареи к стене

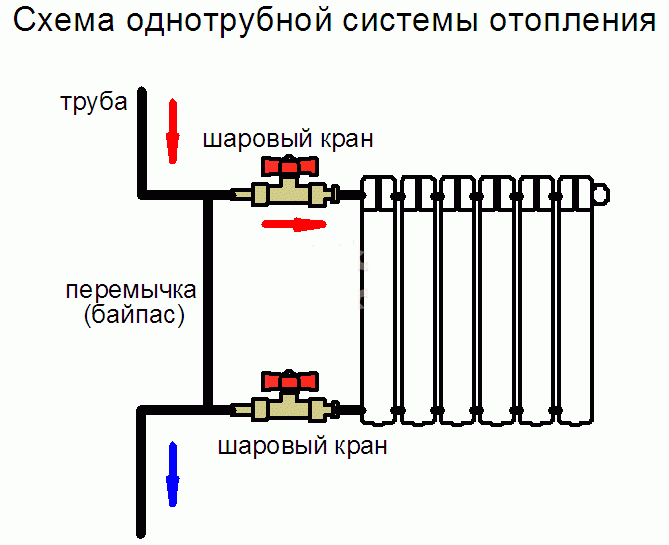

Байпас при установке радиаторов в однотрубную систему отопления.

Байпас
