Инструмент и расходка
Какие инструменты понадобятся для установки подрозетника в бетонную стену?
во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)
бур по бетону диаметром 6мм
защитные очки
строительный уровень
шпатель для работы с раствором
обычная коронка по бетону с хвостовиком SDS-plus – если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.
обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.
алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus
Более дорогой вариант, зато есть свои плюсы:
1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus – меньше устают руки, нет ударов
3) меньше шума и пыли при работе
Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.
В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.
Кроме того, при подаче воды, шлак может “вязать” коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.
Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.
Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.
Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.
Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.
О необходимости монтажа подрозетников говорит и ПУЭ:
Размеры стаканов
Подрозетники для обычной установки, предлагаемые отечественными производителями, имеют наружный диаметр 68 мм и глубину 45 мм. Выпускаются и увеличенные модели — глубиной 60 и 80 мм. Они используются при необходимости расположить в подрозетнике расключения, например, при последовательном подключении розеток (монтируется разветвление для жилы заземления) или отсутствии отдельной распределительной коробки.
Подрозетники для каркасных стен имеют меньшую глубину — до 25 мм. Продукция зарубежных производителей может несколько отличаться по размерам. Например, диаметр подрозетников марки Schneider Electric составляет 65 мм, марки Legrand — 70 мм.
Столь незначительные различия в диаметре обычно не играют особой роли, поскольку они варьируются в пределах запаса хода крепежных распорок розетки (положение регулируется винтами). Тем не менее рекомендуется отправляться в магазин за подрозетником с розеткой для примерки.
Как установить подрозетник
Так называемые подрозетники принято относить к вспомогательным элементам системы электрических сетей, эксплуатируемых на большинстве объектов производственного и бытового назначения. Изделия этого класса используются для надёжного закрепления электрической фурнитуры в заранее подготовленных для этих целей нишах в стене. Более подробное ознакомление с технологией монтирования, позволит вам самостоятельно монтировать электрические изделия (розетки, в частности) в своей квартире.
Способы установки
Пример установки подрозетника
Известные способы подготовки углублений в стене, предназначенных для монтажа в них пластмассовых подрозетников, предполагают использование следующих приёмов:
- Пробивка установочных отверстий в бетонных, кирпичных и газобетонных конструкциях с последующей фиксацией при помощи заранее приготовленного гипсового раствора;
- Обустройство ниш в гипсокартонных, фанерных и СМЛ плитах с закреплением корпуса изделия при помощи специальных распорных лапок;
- Использование монтажных площадок соответствующего размера, служащих основанием для закрепления выключателя или розетки (открытый монтаж в домах со стенами из древесных материалов).
Независимо от выбранного вами способа монтажа операции по обустройству посадочного места должны начинаться с разметки ниши под него.
Разметка и обустройство ниш в бетонных стенах
Процесс монтажа
Разметка мест крепления розеток (высота их расположения) должна выбираться с учётом требований технических нормативов по электрической безопасности (ПУЭ), а также особенностей расстановки мебели в квартире. Сама разметка сводится, как правило, к нанесению отметки на выбранной высоте и очерчиванию вокруг этой точки окружности соответствующего диаметра.
Подготовка установочных ниш в стенах из бетона или кирпича может производиться одним из следующих способов:
- с помощью специального объёмного сверла (так называемой «коронки»), рабочий диаметр которой выбирается с учётом стандартного размера;
- с использованием ударной дрели с победитовым сверлом или перфоратора;
- с привлечением для подготовки отверстия «болгарки».
Коронка для сверления отверстия
С учётом того, что типовой подрозетник имеет диаметр 67 мм – вам следует подготовить коронку размером порядка 70 мм. После этого с помощью ударной дрели или перфоратора с закреплённой в патроне коронкой следует пробить в стене соответствующее отверстие.
Глубина подготавливаемого отверстия должна быть достаточной для того, чтобы пластмассовый корпус изделия был полностью утоплен в стене (с запасом около 4 мм).
Приём подготовки ниши методом сверления (с использованием перфоратора или ударной дрели) сводится к пробивке отверстий по диаметру разметки и к последующему скалыванию отдельных фрагментов материала стены посредством зубила.
Использование болгарки заметно сокращает время, затрачиваемое на подготовку ниши, но при этом вы получите наибольшее запыление помещения. При реализации этого способа размеченная площадка прорезается диском болгарки в разных направлениях, после чего материал стены выбивается зубилом до расчётной глубины.
Доработка отверстия и монтаж
Бурение отверстия для подрозетника
После того как ниша подготовлена – убедитесь в том, что пластмассовый корпус изделия размещается в ней без каких-либо затруднений.
Вслед за этим электрический кабель, подводящий питание к розетке, заводится в имеющееся на задней стенке отверстие, а его корпус вставляется в нишу до упора.
На заключительном этапе монтажных работ устанавливаемый подрозетник фиксируется в отверстии при помощи заранее подготовленного гипсового раствора. После полного высыхания последнего корпус готового изделия очищается от остатков гипса и тщательно протирается ветошью.
Монтаж на гипсокартонных и деревянных стенах
Подрозетники для гипсокартона
Перед тем как закрепить подрозетник на стене из гипсокартона, например, вам следует подготовить в материале отверстие по размеру корпуса устанавливаемого изделия, а затем зафиксировать его с помощью специальных распорных лапок.
При монтаже в частном загородном доме в качестве подрозетника используется специально подготовленная пластина из текстолита или толстой многослойной фанеры, габариты которой должны соответствовать размерам устанавливаемого изделия (немного превышать их). Подобный способ монтажа используется, как правило, при открытой прокладке электропроводки в строениях, стены которых изготовлены из бруса или других древесных материалов.
Как правильно сделать разметку?
Перед тем, как начать установку, нужно карандашом и линейкой наметить то место, где будет располагаться подрозетник (крест из двух линий с прямыми углами). Все замеры делаются от покрытого пола, иначе нужно прибавлять еще около 5 см. профессиональные электрики, делая разметку, придерживаются некоторых стандартов:
- в комнатах розетки устанавливают на тридцати см от пола,
- в кухне розетку устанавливают около 120 см от столешницы,
- выключатели устанавливают на 90 см от пола.
Вам не обязательно точно следовать этим правилам, и разметка может наноситься с вашими требованиями. Также если у вас нет перфоратора или болгарки необязательно сразу бежать в магазин и покупать, ведь такая покупка обойдется довольно дорого. Инструменты можно арендовать.
Замерить место для выключателя можно и с помощью своей руки. Для этого нужно просто подойти к стене, опустить руку и сделать заметку в более удобном положении. Если этот выключатель предназначен для нескольких человек, то расстояние можно высчитать по средней длине руки.
Устанавливайте подрозетник на удобном уровне

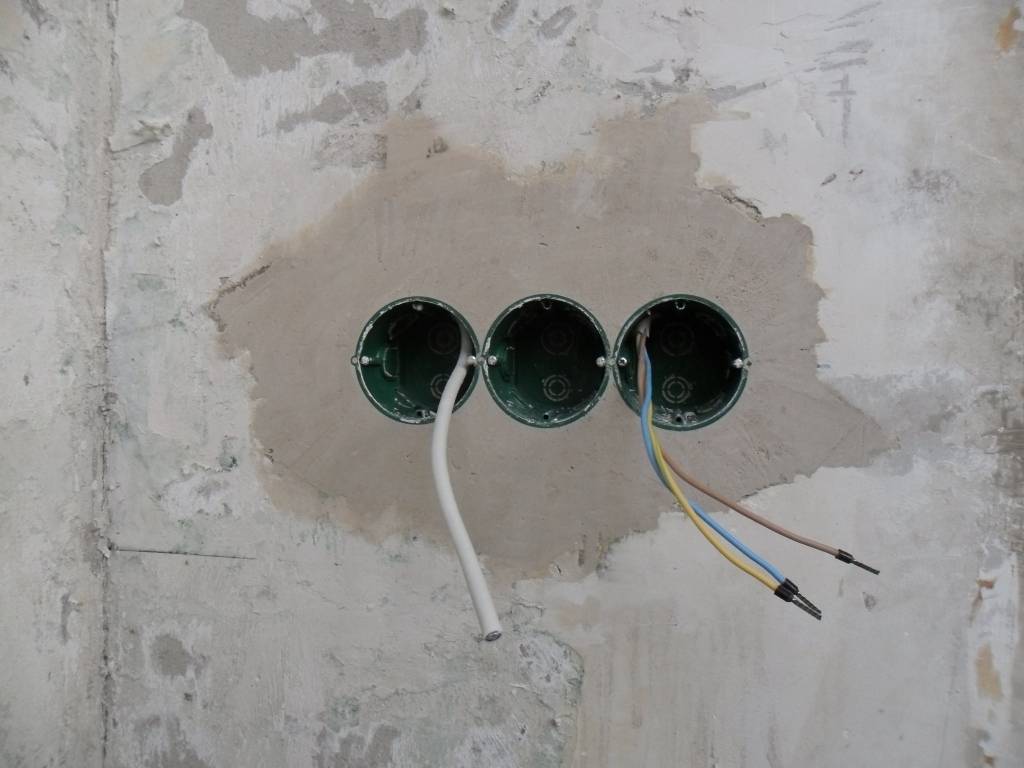

Собираем подрозетники в один блок
Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.
Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.
Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.
Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.
Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.
Как установить подрозетник в гипсокартон
Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.
Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля
Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали
Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.
После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.
Кирпичная стена, подрозетники, штукатурка и кафель
Последовательности действий при установке подрозетников в обычную кирпичную стену несколько отличается от работ по чистому бетону. Все приемы, инструменты и материалы здесь используются такие же, но есть некоторые нюансы, выполнение которых надо обдумывать заранее.
Подрозетник должен быть установлен заподлицо к внешней части стены. Если на бетон клеятся обои, то на кирпичную стену будет укладываться слой штукатурки. Конечно можно заранее прикинуть какая будет толщина штукатурки и вынести подрозетник немного вперед, но мороки при этом будет на порядок больше, чем при простой установке. Когда же планируются розетки в ванной или на кухне, где дополнительно будет уложена плитка, то расчеты еще больше усложняются.
Долгий и сложный путь решения проблемы заключается в тщательных измерениях после каждого этапа работ – размечается место, к нему подводится проводка, накладывается штукатурка, в ней вырезается отверстие, потом то же самое делается с плиткой во время ее укладки.
Гораздо проще будет сделать первоначальное углубление в стене, куда можно будет спрятать провод (его желательно плотно скрутить и закрепить по центру). Дальше закрыть отверстие крышкой – ее можно даже вырезать из плотного картона, запомнить «координаты» будущей розетки и теперь можно шпаклевать. Если будет укладываться плитка и надо выдержать симметрию, то нелишне будет заранее прикинуть, каким рисунком она будет укладываться в этом месте.
В этом видео показано как установить подрозетники на гипсовую штукатурку:
Когда штукатурка или плиточный клей застынут, то начинается непосредственно монтаж самого подрозетника – одного или для блока розеток. По нужным координатам аккуратно, чтобы не зацепить провод, высверливается отверстие (если это плитка, то в момент сверления надо непрерывно поливать коронку или сверло). Дальше выполняется стандартная установка выбранных подрозетников – накладывается замазка, в нее утапливается сама коробка, счищается лишний раствор и после его застывания все готово к монтажу розетки.

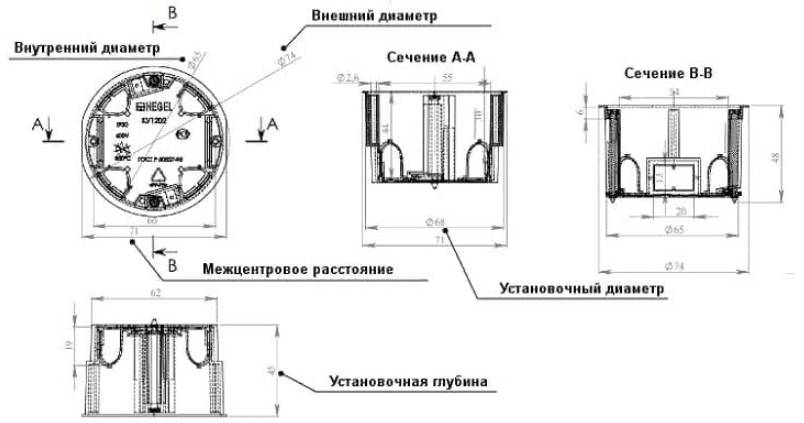

Типоразмеры изделий
Стандартные размеры подрозетников
Габариты коробов различаются и зависят от производителей и назначения. Распространенными являются стаканы с диаметром 4,5 см и глубиной 6,8 см, учитывая стенки изделия внутри получается 6,5 см на 4 см. Узкие модели имеют глубину 2,5 см, а глубокие – 6,5 и больше. Такие стандарты используются компанией ИЭК – качественные и распространенные электротовары.
Для квадратных и овальных подрозетников стандартов нет. Чаще встречаются размеры 7,0х7,0 см, 6,0х6,0см. Поэтому при покупке советуют брать запасные. Если при ремонте используется один тип оборудования, итог получается более безопасным и продуманным.
Специальные электромонтажные коробки классифицируют по нескольким категориям:
- Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
- Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
- Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

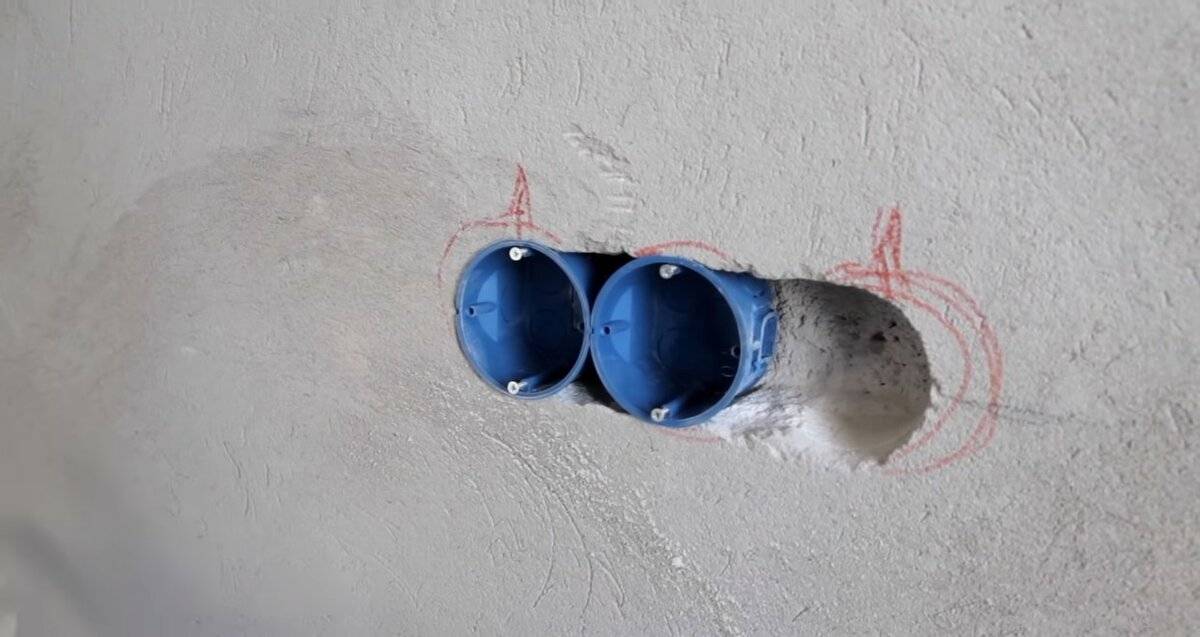

После изготовления отверстия проверяем как подрозетник в него входит. Так как диаметр подрозетника меньше диаметра коронки с шириной проблем не будет, а вот по глубине нужно смотреть.
Отверстие необходимо довести до такой глубины, чтобы подрозетник немного в него проваливался, примерно на 4-5 миллиметров. Этот запас необходим потому, что во внутрь отверстия помимо самого подрозетника будет закладываться раствор фиксации (гипс, алебастр), так же некоторое место будет необходимо для изгиба провода входящего в подрозетник.
Теперь, нужно завести провод в подрозетник, для этого делаем для него небольшую штробу в верхней части отверстия. Изготовить штробу можно используя зубило и молоток или перфоратор с ударной битой. Мягкий материал стены можно крошить даже стамеской. В нашем примере используется именно она.
Штроба готова.
Провод должен легко укладываться не мешая подрозетнику.
Теперь, переворачиваем подрозетник. На его задней части мы видим специально подготовленные прорези для провода.
Выбираем нужную и вырезаем с помощью ножа. Очень желательно завести провод с задней стороны подрозетника, это значительно облегчит последующий монтаж розетки или выключателя и убережет провод от повреждения.
Отверстие изготовлено.
Не должно ничего мешать и напомню, должен остаться запас по глубине 2-3 миллиметра для фиксирующего раствора.
Все подходит, все проверили. Вычищаем отверстие от мусора и пыли и переходим к приготовлению гипсового раствора.
Как установить подрозетники в бетонную стену
Разводка электросетей по квартире или дому предполагает обязательную установку специальных гнезд для выключателей, розеток, различных датчиков и блоков управления.
Выбор подрозетников, используемых по бетону или кирпичу, дереву или композитным материалам требует учета размеров элементов разводки, особенностей монтажа и специфики помещения.
Применение подобных изделий обеспечивает безопасное подключение к проводке, а также надежное крепление любого элемента локальной сети. В процессе отделки или ремонта квартиры необходимо правильно подобрать подрозетники для установки в бетонной стене, а также инструмент для их монтажа.
Чем сделать нишу для розетки
Есть три способа проштробить большое отверстие в стене и каждый из них требует подробного рассмотрения.
Способ первый
Специальная насадка-коронка на перфоратор
Самый распространенный – специальная насадка-коронка на перфоратор. Ее режущая часть – это алмазное напыление либо победитовые вставки. Она легко «вгрызается» в любую твердую поверхность, делая ровный, круглый пропил. Внутри насадки находится свело по бетону, которое нужно центровки режущей части.
Как вы поняли, понадобится перфоратор с насадкой, диаметром больше чем подрозетник. Это нужно для того, чтобы зафиксировать его корпус в нише, при помощи клейкого строительного раствора, но об этом позже.
Теперь прицеливаемся сверлом в намеченную точку и начинаем углубляться до полного погружения коронки. После успешного пропила, нужно выдолбить оставшуюся часть бетона.Можно воспользоваться зубилом и молотком, чтобы аккуратно убрать лишние части стены.
Поэтапный процесс изготовления подрозетника с помощью перфоратора
Совет: периодически, вынимайте режущие части для их охлаждения или брызгайте на стену водой. Это позволит избежать перегрева насадки и уменьшит количество пыли.
Способ второй
Просверливаем контур для подрозетника перфоратором
При отсутствии коронки можно обойтись обычным победитовым сверлом. Снова используем перфоратор, если его нет, подойдет обычная ударная дрель, правда, возиться придется подольше.
Нужно просверлить начерченную окружность по краям, с минимальным шагом. Глубину погружения можно отметить изолентой прямо на сверле. Затем, опять же с помощью зубила, дорабатываем нишу.
Способ третий
Болгаркой делаем отверстие для подрозетника
Если у вас в наличии есть болгарка, то можно использовать ее. Для резки бетона нужен будет соответствующий диск. Правда, этот вариант больше подходит для получения квадратных отверстий, но на крайний случай пойдет.
Предварительно из перекрестья, вместо окружности, делаем квадрат. Наша задача – пропилить в стене 4 углубления по намеченным линиям, на глубину, чуть больше подрозетника. А дальше, все тем же инструментом убрать остатки материала.
Подрозетники для гипсокартона
Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.
Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.
Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен. На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона
Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона
На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.
На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.
Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.
Выдалбливание ниши для подрозетников
Зарядите в перфоратор бур 6-8 мм. и просверлите, чуть выходя за отметки контура подрозетников, отверстия, глубиной 6 см.
Лучше сразу сверлить шире отметки на 5-8 мм. При выдалбливании, зубило будет стремиться к центру, образуя конусообразную нишу. Добирать края внутри ниши будет сложно. Сделайте нишу чуть шире.
Все, что будет внутри контура, нужно выдолбить с помощью зубила, заменив им бур в перфораторе. Для облегчения выдалбливания, просверлите дополнительные отверстия еще и по центу отмеченного контура подрозетников, ослабляя тем самым бетон. Весь смысл этого действия в разрежении и ослаблении связей молекул бетона, если только он состоит из молекул. Тут уж, чем больше отверстий, тем легче и быстрее пройдет процесс выбора породы. Почувствуйте себя шахтером!
Если попадется арматура, то вырезать ее болгаркой не составит труда. Когда решите, что вы достаточно потрудились, вставьте подрозетники в нишу, проверьте их расположение по горизонтальному уровню и по плоскости стены. Они должны утопать в стену с небольшим запасом для раствора штукатурки, на который будут зафиксированы.
Небольшое отступление. Если вы собираетесь штукатурить стену, выравнивая ее в плоскость и вертикальный уровень, то и плоскость подрозетников следует ровнять по нанесенному слою штукатурки. И если слой предполагается большой, то выдалбливать в глубину придется меньше.
Я предпочитаю выдолбить нишу для подрозетников еще до нанесения штукатурки. Не хочется портить уже ровную стену такими убойными воздействиями. Куски бетона отрываются неровно и вырываются вместе со штукатуркой. Это неприятно травмирует мои глаза и нервы.
Я делаю так. Сначала выдалбливаю, потом штукатурю. После чего “вмораживаю” подрозетники, ровняя их по плоскости отштукатуренной стены. Если же выравнивание штукатурным слоем не требуется, то ровняю по существующей плоскости, как в данном примере.

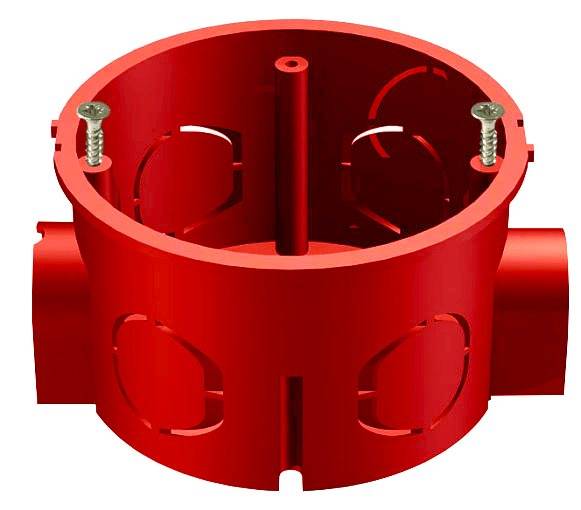

Виды подрозетников
Для установки розеток или выключателей в стены из бетона используются пластиковые монтажные коробки без прижимных планок. В конструкции устройства предусмотрены выходы для проводки и соединительные муфты, позволяющие собрать несколько элементов в блок.
Существуют специальные единые блоки, предназначенные для установки тройной розетки или комбинированного блока, состоящего из выключателей и розеток. Конструкция отличается повышенной жесткостью на изгиб и кручение, допускается установка в несущие стены и перегородки, выполненные из гипсокартонных листов.
Подрозетники, независимо от конструкции, выпускаются в стандартном виде (глубина 45 мм) или в углубленной модификации (глубина 60 мм). Второй вариант позволяет использовать полость подрозетника для расключения электрической проводки.
Подготовка и разметка стен для установки подрозетников
Перед тем, как установить подрозетники в бетонную стену, проводят провода, размечают поверхность.
Подробная инструкция разметки мест монтажа включает:
- используя рулетку, измеряется расстояние от напольного покрытия (если оно есть) до выбранного места установки коробки. Если покрытия еще нет, то к полученному расстоянию надо прибавить пять сантиметров;
- в выбранном месте чертят горизонтальную и вертикальную линии, которые должны пересекаться в условленном месте;
- стаканчик подрозетника обводят в данном месте.
Перед тем, как установить подрозетники в бетонную стену, проводят провода, размечают поверхность.
Изготовление раствора и закрепление подрозетника
Для подготовки гипсового раствора нужно взять посудину, насыпать туда гипс и, постоянно размешивая, добавить воду. В итоге нужно получить однородную сметанообразную массу. Начинать работу с раствором нужно сразу же, иначе по прошествии пяти минут он застынет. Этим раствором подрозетник закрепляется в отверстии. Перед самим монтажом в отверстии нужно все хорошо намочить и подождать, чтобы вода впиталась.
После этого раствор нужно шпателем наложить в отверстие, и вставить в него подрозетник, не забывая о проводе. Вставить его нужно так, чтобы он не выставлялся, чтобы потом не было бугра и лишних проблем. После этого раствором нужно заполнить все боковые щели и зашпатлевать вокруг.
Установить подрозетник в гипсокартон еще проще. Для этого в гипсокартоне нужно прорезать отверстие, размером с подрозетник. После этого он фиксируется в стене распорными лапками. Теперь нужно заняться шпатлевкой посадочного места (специального места для установки подрозетника), чтобы конструкция была прочной. Данный монтаж не требует много инструментов, все работы можно сделать с помощью ножа, отвертки и шпателя.
Таким образом, установка подрозетников является не самой сложной, поэтому она по силам даже любителю.
Инструмент и расходные материалы
Набор инструментов и материалов, необходимых для монтажа подрозетников в бетонные поверхности:
- электрический перфоратор, оснащенный патроном стандарта SDS Plus или SDS Max;
- бур, предназначенный для сверления стен в бетоне (диаметр от 5 до 8 мм, длина от 60 мм);
- защитные очки и маска;
- зубило и молоток (допускается использование специальной стальной лопатки для перфоратора);
- коронка для сверления бетонных поверхностей, оборудованная хвостовиком типа SDS Plus или SDS Max;
- специальная коронка с алмазными режущими кромками (используется для безударного сверления бетонных поверхностей);
- шпатель для нанесения гипсовой смеси;
- емкость для затворения смеси;
- сухой раствор (масса вещества зависит от предполагаемого объема работ);
- миксер для дрели, используемый при затворении раствора.
Устанавливать подрозетники необходимо после прокладки проводки, допускается проведение дополнительного кабеля к месту установки. В стенах из бетона кабели прокладываются в каналах (штробах) прямоугольного сечения, вырезанных в стене. Для изготовления пазов используется специальный инструмент (штроборез), оборудованный окном для удаления образующейся пыли строительным пылесосом.
При самостоятельной прокладке кабелей используется болгарка с алмазным рабочим инструментом. Недостатком оборудования является выброс мелкодисперсной пыли в помещение.
Подготовка и разметка поверхности
Разметка под подрозетник
Прежде всего нужно избавиться от всех посторонних предметов (обои, дюбеля и т. п.). Убедиться, что поверхность ровная, при необходимости устранить изъяны.
Далее, можно приступать к разметке. Сначала решите, на каком расстоянии от пола вам нужна розетка. Особых ограничений здесь нет, поэтому каждый выбирает наиболее удобное для себя место. Одни ставят ближе к полу, другие выбирают стандартное расположение. Единственный нюанс – не рекомендуется располагать розетки вблизи оконных, дверных проемов, а также по соседству с газо- и тепло-магистралями.
Обводка подрозетника
Итак, с расстоянием определились, теперь делаем разметку:
- Отмечаем центральную точку будущей ниши.
- С помощью уровня, рисуем перекрестье на этой точке.
- В зависимости от выбранного диаметра, отмечаем на линиях это расстояние.
- Прикладываем подрозетник к намеченным границам и обводим окружность (квадрат).
Ну вот, ваша разметка готова, самое время приступать к созданию отверстия.
Основные виды подрозетников
Розетка надежно фиксируется благодаря наличию подрозетника, современные виды позволяют заменять их в любой момент, если появиться желание сменить модель на более подходящий по стилю комнаты, или при его повреждении. Подрозетник можно назвать коробкой для розетки.
В продаже можно найти разнообразные виды коробок, которые подходят для разных стен поэтому, чтобы выбрать подходящий для стены из бетона, нужно сначала разобраться в ассортименте этих устройств.
По виду поверхности, на которую планируется монтировать подрозетник, можно выделить два вида:
- для основных конструкций, имеющие твердую поверхность. Таких, как кирпичная, железобетонная, бетонная стен и другие;
- для отдельных видов отделочных материалов таких, как гипсокартонные, панельные, фанерные и другие. Которые также могут служить как перегородки в доме, где установка подрозетников проводится часто.
Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава. В них оставляются проходы, которые служат местом проведение проводки. Есть стаканчики, у которых есть по бокам крепежи, необходимые для соединения с другими подрозетниками, в случае если устанавливается сразу несколько розеток рядом. С помощью этого элемента они легко монтируется рядом.
Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава.
Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам, они в дальнейшем закручиваются, сила крепежа определяет их ровность и направление, является регулятором.
Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам.
Также различаются коробки формой, самые распространенные круглые, они привычнее в установке, кроме того можно найти квадратные и овальные виды.
Вторые два вида отличаются большим объемом, данные виды, как и первый, предназначены для проводки, которую скрывают. Они монтируются внутрь стены, чтобы их никак не было видно под самой розеткой.
Нужно отметить, что есть и «открыты» подрозетники, которые закрепляют прямо к плинтусам.
Самые распространенные круглые, они привычнее в установке.
По размерам можно выделить стандартные, и более глубокие, которые используются для замены распределительной коробки.
По материалу изготовления можно выделить металл и пластик. Изделия из металла были популярны раньше, сейчас часто используют изделия из негорючего пластика.
Металлические подрозетники применяются обычно в деревянных домах. Как закрепить подрозетник метталический для деревянной стены, нужно применять пайку, ведь их невозможно сварить.
Сейчас часто используют изделия из негорючего пластика.
Стандартные диаметры подрозетников не такие уж и стандартные
Стандарт делится на диаметры:
самые ходовые в магазинах 68мм, по факту 67-68мм (т.е. почти 7 см)
и 70мм
Но стоит брать во внимание один момент: 70мм – это диаметр у основания, но с учетом коёмочек-ребер по факту все 75мм. И когда нужно плотно установить именно 70 диаметр, все выступы (по 2,5 мм с каждой стороны) нужно срезать, и только тогда он плотно садится.
Это два самых универсальных размера. Реже встречаются подрозетники диаметром 65 и 75 мм. Это что касаемо диаметра.
Но также есть разделение и по глубине.
Популярные размеры подрозетников 40 мм (по факту около 4 см) в глубину (на фото зеленый), а есть подрозетники на 45-46мм (пускай будем считать, что 4,5 см).
Неглубокие актуальны при установке в сквозную розетку, когда стенка узкая (читать, тонкая), что часто встречается в современных новостроях. Бывает даже по 8 см. И в такую стену два подрозетника напротив друг друга просто не встанут целиком, чтобы не выпирать. Как решение, используются два вот таких по 40мм: один с одной стороны, второй с обратной стороны – как раз получается толщина стены.
