Выбираем место для внутреннего блока
Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.

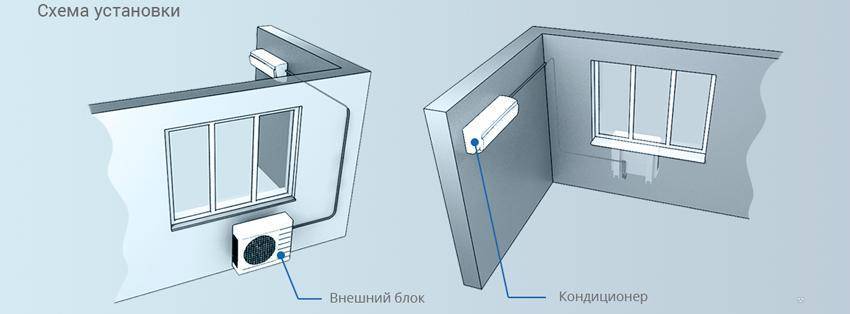

Варианты расположения внутреннего блока сплит системы
Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.
Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.
Выходы из наружного блока сплитсистемы (вид сзади)
К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.
Блок слева от наружной стены
Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

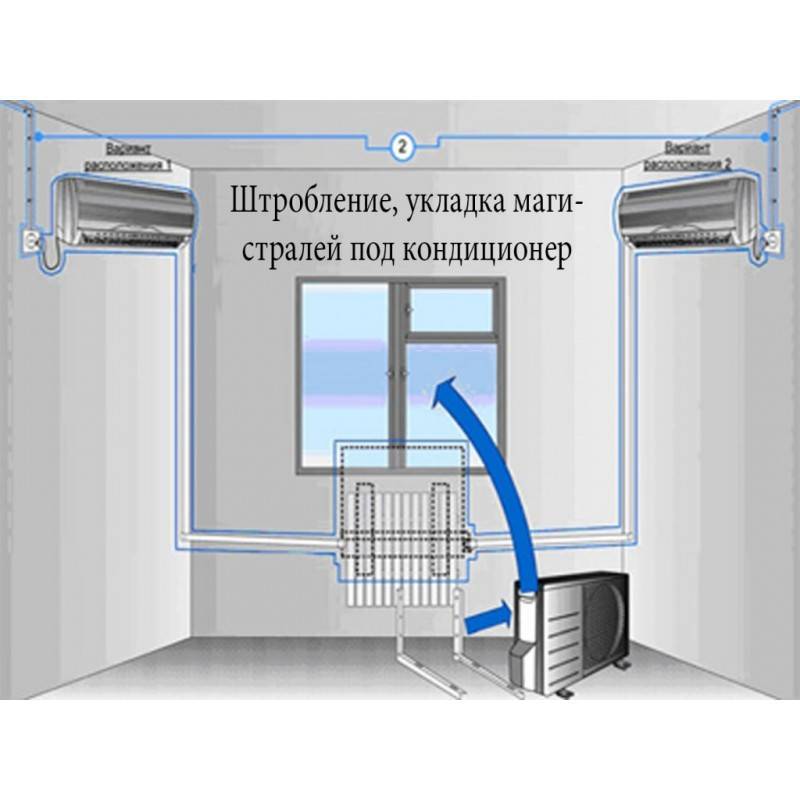

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены
Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.
Установка кондиционера своими руками: если трасса должна проходить в помещении
Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.
На стене справа от наружной
Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).
Пример монтажа внутреннего блока кондиционера на справа от наружной стены
При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.
Соединение блоков
Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.
Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.
Прокладка трассы между внутренним и наружным блоком сплит системы
Дренаж
Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.
Это выход дренажа внутреннего блока (под рукой)
Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.
Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.
Дренаж наружного блока
Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.
При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.
Система циркуляции фреона
Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.
Порты на наружном блоке выглядят так. На внутреннем аналогично.
С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.
Вальцвание
Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.
Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.
Развальцовка медных труб для установки кондиционера
При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.
Вот такой должен быть результат
Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.
Соединение с портом
Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.
Принцип соединения медной трубки с портом кондиционера
Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.
Ту же операцию повторяют со всеми четырьмя выходами.
Этап №1. Установка наружного блока
Как известно, кондиционер, или сплит-система, стоит из двух блоков – внутреннего и наружного. Бывает, что к одному наружному подсоединены несколько внутренних, тогда это уже выходит мультисплит-система, которая находит применение в больших домах, офисных зданиях, учреждениях, где не хотят портить фасад множеством отдельных блоков. Наружные и внутренние части соединены между собой проводами и парой медных труб, по которым протекает фреон, а от внешнего блока сплит-системы отходит еще и тоненькая трубочка, дренаж, который служит для выведения конденсируемой влаги. По идее, дренаж должен быть подсоединен к канализации или к специальной сливной трубе, но чаще всего можно наблюдать картину, когда жидкость капает на проходящих по улице людей.
Принцип работы кондиционера можно описать следующим образом. Когда помещение нужно охладить, из внешнего блока по одной из медных трубок во внутренний поступает фреон, где он обдувается вентилятором, и в итоге в комнату поступает прохладный воздух. При этом внутренний блок работает почти бесшумно, а некоторые производители уже сумели достичь показателей в 26 дБ. Внешний блок шумит чуть больше, но для того он и выносится за пределы помещения.
Установка внешнего блока начинается с просверливания отверстий в стене для кронштейнов, куда потом будет крепиться само устройство. Кронштейны должны быть очень надежными и выдерживать вес, намного превышающей вес внешнего блока. Проблема заключается в том, что установить эти кронштейны без специальной техники, если квартира находится не на первом этаже, будет трудно. Так, придется пользоваться услугами либо специальной машины с выдвижной лестницей, либо, если это шестой этаж и выше, услугами альпиниста.
Прикрепить кондиционер к кронштейнам нужно настолько крепко, чтобы он не свалился на проходящих внизу людей. После всего этого, к внешнему блоку уже можно подключать коммуникации
Важно, чтобы стена была надежной и смогла выдержать вес наружного блока, а также гладкой, чтобы он со временем не деформировался
Тем, кто живет на первом этаже, лучше защитить внешний блок решеткой, поскольку случаев их кражи немало. Для жителей самых последних этажей или же частных домов можно посоветовать установить внешний блок на крыше, но стоит иметь в виду, что расстояние между двумя частями сплит-системы не может быть более 3-20 метров (в зависимости от особенностей выбранной модели). На какой высоте ни устанавливался бы кондиционер, над ним лучше сделать небольшой козырек: в этом случае снег и сосульки, которые весной падают с крыши, не смогут повредить или сбить эту часть сплит-системы.
На что обращать внимание
Схемы и чертежи – это важная часть исполнительной документации, ошибки здесь недопустимы. Иначе возникнут вопросы у контролирующих органов или в процессе эксплуатации
Вот несколько основных моментов, на которые в первую очередь надо обратить внимание:
- Актуальность схем/чертежей. Они должны соответствовать реальному объекту, иметь привязки. «Подвешенная в воздухе» система вентилирования и кондиционирования может стать причиной проблем.
- Соответствие размеров. Если реальная длина воздуховода 12000 мм, то и на чертеже должно быть указано то же значение.
- Соответствие материалов и оборудования. По проекту воздуховод из оцинкованного железа должен соответствовать в реальности такому же. Если нет, то это должно быть отражено в исполнительной документации
- Расположение наружных блоков. В исполнительной схеме точно указываются точки, где устанавливаются внешние блоки вентиляторов и кондиционеров.
- Подписи и штаммы. Все изменения, вносимые в проектную документацию, заверяются обеими сторонами.
Соблюдение правил и проверка соответствия чертежей нормам требуют большого объема знаний и опыта в строительно сфере. Компания «Мега.ру» соответствует всем этим критериям. Профессиональные проектировщики помогут вам решить проблемы с расчетом проекта, его сопровождением и утверждением.

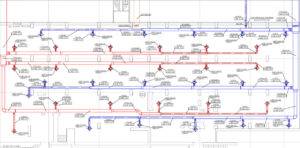

Пример исполнительной схемы
Мы работаем с клиентами по Москве и области. Успешно сотрудничаем с соседними регионами. Рассматриваем варианты работы по удаленной схеме на всей территории РФ. За консультацией обращайтесь по удобным каналам связи, указанным в разделе «Контакты».
Подбор оборудования
К проекту прилагают обоснования финансовых затрат на покупку определенного оборудования. При выборе подходящих агрегатов учитывают как расходы, так и соответствие агрегата всем предъявляемым требованиям.
При подборе оборудования обращают внимание на следующие факторы:
- размеры приборов и их конструктивное решение;
- эксплуатационные и технические характеристики;
- соответствие санитарно-гигиеническим нормам, которые предъявляются к данному помещению или сооружению, и требованиям пожарной безопасности;
- оценивают финансовые возможности заказчика и стоимость климатической техники.
При несоблюдении важных норм и требований оборудование могут не допустить к эксплуатации компетентные органы, а при чрезмерной экономии расходы заказчика на эксплуатацию подобных агрегатов будут намного выше.
Стандартный и нестандартный монтаж кондиционера
Существуют два варианта установки домашних кондиционеров: стандартная и в два этапа.
Под бытовым холодильным оборудованием подразумевают настенные сплит-системы, которые чаще всего размещают в квартирах и офисах.
Стандартный
Стандартная установка кондиционера проводится за один день и предполагает выполнение работ в такой последовательности:
- закладывание фреоновой трассы (до 5 метров);
- установка обоих блоков на стене;
- пуско-наладка и запуск в тестовом режиме.
Когда предполагается провести стандартную установку кондиционера, то следует приготовить:
- 5 м медной трубы для трассы;
- 5 м провода под питание;
- 2 м короба под питание;
- 1 м короба под магистраль.

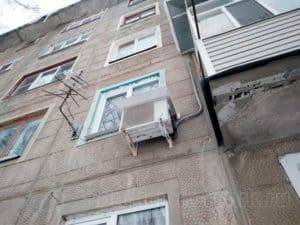

В стандартном монтаже внешний блок кондиционера устанавливают под окном на фасаде здания. Фиксацию проводят с помощью кронштейнов, которые закрепляются к стене дюбелями и «глухарями». Привлечение альпинистов не требуется. Внутренний модуль крепят на стене справа или слева от окна, оставив зазор между потолком и верхом блока не менее 10 см, при этом расстояние от пола до устройства не должно превышать 3 м, в противном случае качество охлаждения заметно снижается.
Коммуникации прячут в короба, дренаж отводят через стену наружу – конденсат выходит самотеком.
В два этапа
В каких случаях требуется установка кондиционера в два этапа и как она проходит?
- На первом этапе мастер просверливает отверстия в стене и проштрабливает канал для межблочных коммуникаций. При необходимости концы медных трубок закрывают от мусора и пыли. Возможно также крепление кронштейнов и наружного блока без подключения;
- На втором этапе после чистовой отделки помещения вешают внутренний блок, соединяют его с внешним межблочными проводами и трассой. Затем осуществляют пуско-наладочные работы с опрессовкой и вакуумированием холодильного контура. При необходимости производят дозаправку системы фреоном. После проводят запуск системы в тестовом режиме для проверки ее работоспособности.
В самом конце происходит подписание акта приема выполненных работ.
В перечисленных ниже случаях установка кондиционеров в два этапа предпочтительнее:
- Монтаж на этапе строительно-ремонтных работ в помещении. В данном случае межблочные коммуникации укладывают в штробу, а не в короба. Это обеспечивает более привлекательный внешний вид готовой системы;
- Монтаж в зимнее время. Осуществлять пуско-наладку в минусовые температуры нежелательно из-за технических особенностей работы сплит-систем. Включение в мороз может привести к поломке компрессора, а вакуумация – к образованию излишней влаги в контуре.
Материалы и инструменты для установки
Чтобы самостоятельно установить сплит систему, потребуется приобрести следующие материалы.
- Электрические кабели. Какое требуется сечение кабелей, указывается в инструкции по монтажу. Чаще всего используется 4-х жильный кабель, имеющий сечение от 2 до 2,5 квадрата. При расчете длины учитываются все изгибы и добавляется небольшой запас, около 30 см.
- Кронштейны. Имеют Г-образную форму и подбираются по размеру выбранного вами агрегата. На них производится монтаж наружного, самого тяжелого блока кондиционера.
- Медные трубки. Они должны быть толстостенными и бесшовными, и специально предназначенными для систем кондиционирования. Концы трубок обязательно закрываются заглушками, не дающими попасть внутрь различному мусору. Длина трубы должна быть равна длине трассы. Обязательно следует учитывать изгибы, и к полученному значению еще добавить 20-30 см. Диаметр трубок зависит от производителя оборудования. Прилагаемая инструкция по установке кондиционера может дать ответы на вопросы по поводу диаметров медных трубок.
- Теплоизоляция. Для этих целей обычно используют каучуковый “рукав”. Он может быть любого цвета. Длина должна равняться длине всей трассы с запасом, умноженной на 2.
- Армированный скотч.
- Анкера.
Без специального инструмента также не обойтись:
- трубогиб (как пользоваться, показано на видео);
- риммер-зачистка;
- труборез (как им пользоваться, можно узнать из видео);
- вальцовка (см. видео);
- манометрический коллектор;
- вакуумный насос.
Преимущества и недостатки самостоятельной установки
Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.
Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.
Преимущества:
- Значительная экономия денежных средств
- Самостоятельный выбор места и планирование работ в течение дня
- Качество зависит только от человека
- Можно выбрать самые качественные материалы для монтажа
Недостатки:
- Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
- Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания
По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.
Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:
- Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
- Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.
- Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
- Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.
Мнение эксперта Старостин Константин Адреевич Специалист по монтажу и обслуживанию кондиционеров
Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.
Кондиционер. Что это?
Все чаще на фасаде дома можно увидеть очертания внешнего блока кондиционера. Использование климатического оборудования уже давно стало нормой жизни, его продажи набирают обороты, модельные ряды пополняются с завидным постоянством. Но что же представляет собой этот агрегат, привычно называемый словом «кондиционер»?
Как правило, под этим понятием большинство подразумевает именно сплит-системы, состоящие из двух частей: внутреннего блока, предназначенного для установки в помещении, и внешнего – на фасаде дома. Это самые популярные варианты климатического оборудования, ставшие таковыми за счет приемлемого баланса цены-качества-функций.
Блоки соединяются между собой трубами с фреоном, электропроводами, образуя слаженную рабочую систему по охлаждению, нагреванию, очищению воздуха внутри жилого пространства многоквартирного дома, загородного коттеджа. Сплит-система – лишь разновидность среди прочих устройств кондиционирования (моноблоки, чиллеры и фанкойлы, кассетные, канальные, колонные устройства, центральные системы и др.).
Приобретая оборудование, необходимо определиться, конечно же, с моделью, функциональным оснащением, дизайном
Но кроме того, важно позаботиться о профессиональном монтаже системы, ведь от этого зависит ее дальнейшая качественная работа, длительность срока службы, уровень создаваемого комфорта
Санкции за несогласованный монтаж
За отсутствие разрешения на установку кондиционера полагается административный штраф. Также судебные органы могут обязать узаконить монтаж или демонтировать оборудование.
Такие ситуации крайне редки и случаются лишь когда наружный блок нарушает вид исторического здания или создает проблемы жильцам соседних квартир.
На практике соседи обращаются с жалобой в управляющую компанию, прокуратуру или в суд в следующих случаях:
- сильный шум от компрессора внешнего блока;
- попадание конденсата из дренажной трубки на оконные стекла, подоконники или в окна;
- нарушение обзора с балкона или из окна квартиры.
При таких условиях проблемы возникнут независимо от наличия разрешения на установку кондиционера на фасаде дома. Даже если местные власти не требуют согласовывать с ними монтаж сплит-систем, оборудование не должно мешать другим жильцам.
Поэтому нужно правильно выбирать место монтажа и сделать так, чтобы устройство соответствовало простым требованиям:
- шум агрегата не должен нарушать покой соседей;
- внешний блок нельзя ставить на общих лоджиях и балконах;
- отвод конденсата должен быть организован так, чтобы капли не барабанили по подоконникам и не брызгали в окна;
- место установки должно выглядеть аккуратным — без щелей и болтающихся проводов.
Соблюдение этих норм гарантирует, что сплит-система не помешает другим жильцам и они не станут обращаться с жалобами или исками.
Однако, если местные власти требуют согласования монтажа внешних блоков, лучше пройти эту процедуру. Это гарантирует отсутствие штрафов и судебных разбирательств. В некоторых регионах при выдаче разрешений требуется лишь заявление с указанием модели кондиционера и квитанция об оплате государственного сбора.
Вывод: Если фасад здания не представляет собой «эксклюзивный» дизайн, то проблем с установкой внешнего блока обычно не возникает (это касается хрущевок, традиционных кирпичных и панельных домов). В ином случае все вопросы проще будет решить с управляющей организаций, а не ходить собирать подписи со всех жильцов дома.
Комплект кондиционера и оборудование для установки
Монтаж внешнего блока кондиционера
Установка прибора собственным трудом — это работа, в которой есть много мелочей, если их упускать, то оно приводит к износу оборудования. Но если вы решились установить его без помощи профессионалов, то советуем придерживаться инструкции, указанной ниже.
В комплект электро-кондиционера входят такие компоненты:
Наружный блок
Внутренний блок
Металлическая рамка
Гайки, саморезы с дюбелями (для крепления рамки)
Дренажные трубки
Пульт для управления аппаратом
При самостоятельной установке механизма требуется дополнение стандартной комплектации. Они состоят из таких компонентов:
- электро-кабели. Чаще всего используют четырех жильные кабели с длиной около 30 см
- кронштейны, для монтажа наружной модели
- Медные трубки с заглушками. Длина трубки соответствует длине трассы
- термоизоляция. Его длина равна длине трассы * 2
- армированный скотч
Медные фитинги для кондиционирования
Если прибор уже куплет, стоит выбрать место для установки. Учитываем такие факторы:
- требования аппарата
- максимальная длинна и ширина боковых частей
- установка наружной части. Не на все здания можно вешать наружный блок. Если некуда его прикрепить, то обычно ставят на балкон
Инструменты и оборудование для работы
Оборудование для установки:
- Перфоратор с буром (длина 45 мм)
- Насос вакуумный
- Коллектор
Набор трубочных изделий, для крепления
Набор труб:
- 2 медные трубы; диаметр одной 6,35мм, другой9,52мм
- Изоляция
- Шланг для дренажа
- Электропроводка
- Кронштейн для крепления
Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)
ПЕРВЫЙ ЭТАП МОНТАЖА – ЗАКЛАДКА ТРАСС
| Расположение внутреннего блока выбрано верно. “Местом постоянного нахождения людей” в данном случае является диван |
Одним из первых вопросов задаваемых мастером-климатехником заказчику перед закладкой трасс под кондиционеры, как ни странно, должен быть вопрос: какая будет мебель, и где она будет стоять в данном помещении? Специалиста интересует не стилистика вашего пространства, а так называемые «места постоянного нахождения людей» – диваны, кровати, обеденные зоны, рабочие столы и т. п
Очень важно выбрать место установки внутреннего блока так, чтобы вы не находились в потоке воздуха из внутреннего блока сплит системы. При себе желательно иметь дизайн-проект расстановки мебели, пусть даже нарисованный самостоятельно и от руки – этого почти всегда бывает достаточно.
Далее необходимо обсудить технические моменты, а именно:
1. Куда отводим конденсат с внутреннего блока? Конденсат можно отводить в баночку, установленную неподалёку от внутреннего блока (встречается и такое), на улицу (самое распространённое решение), в канализацию, или в специально подготовленный застройщиком общедомовой вертикальный стояк для отвода дренажа, напоминающий трубу центрального отопления (в нашем г. Раменское такие стояки встречаются в высотках на ул. Мира а также на ул. Молодёжная и Семейная). При врезке дренажа в сантехнические коммуникации для исключения проникновения запахов канализации в помещение обязательна установка шарикового сифона! Дренажный шланг должен быть проложен с постоянным уклоном: горизонтальные участки, контруклоны и провисы дренажного шланга недопустимы – это приведёт к тому, что вода польётся из внутреннего блока сплит системы прямо на ваш новый диван. В ряде случаев лучше использовать не дренажный шланг, а металлопластиковую трубку соответствующего диаметра. Если с отводом дренажа самотёком ну никак не получается используется помпа (миниатюрный дренажный насос). Установка помпы – далеко не самое лучшее решение (её стоимость, шум и необходимость периодической чистки), однако бывают случаи, когда без помпы не обойтись. Априори, финишную врезку дренажа в канализацию должен выполнять сантехник.
2. Какие стены являются несущими? Застройщики и управляющие компании категорически возражают против любого воздействия на несущие стены или пилоны. Но, как правило, на месте можно всегда что-нибудь придумать.
3. Кто будет штробить: кондиционерщики или рабочие заказчика по разметке кондиционерщиков (штробы и точки подвода электропитания рисуются на стенах)? Эту работу лучше поручить рабочим, и вот почему:
– у рабочих штробление получится дешевле, да и люди обрадуются возможности дополнительного заработка,
– работы с медной трубой в пыльных помещениях исключены. В будущий фреоновый контур не должна попасть строительная пыль или грязь! Поэтому штробление стен желательно разносить по времени с работами по медной трубе.
4. Если рядом оказался электрик он обязательно спросит у климатехника “куда мне вести питание”? Электропитание нужно вести от электрощита и ставить линию кондиционера на отдельный защитный автомат. Можно использовать любой подходящий провод в двойной изоляции. Электрики предпочитают жёсткие одножильные провода ВВГ или NYM (что верно), а вот мягкие многожильные типа ПВС (хотя они тоже подойдут) не жалуют
Вести электропитание к внешнему или внутреннему блоку сплит системы решает климатехник (вот тут то и проявляется его квалификация).
Далее специалист ходит по комнате с рулеткой (если у него с собой ещё и лазерная рулетка- дополнительный плюс) и замеряет объём помещения, площадь остекления, справляется об ориентации окон по сторонам света (это важно для расчёта мощности кондиционера), предполагаемом количестве людей в помещении, количестве греющейся техники и.т.п., после чего уезжает готовить вам коммерческое предложение.
Если ничего сложного нет калькуляция стоимости материалов и работ происходит на месте.
кондиционеры не подбираются по площади помещенияздесь
Как получить допуск СРО?
Так как работы, связанные с проектированием систем вентиляции сопряжены с дополнительными рисками по безопасности, кандидаты, претендующие на членство в СРО, подлежат тщательной проверке. Само вступление в ряды членов СРО происходит на добровольной основе через письменное заявление руководителя компании или индивидуального предпринимателя.
Чтобы стать членом СРО по вентиляции, нужно отвечать заявленным требованиям и предоставить в СРО определённый набор документации, подтверждающий соответствие им. Для тех компаний, которые хотят стать членом СРО, предъявляются следующие требования:
- Как минимум два специалиста компании должны быть членами реестров НОСТРОЙ или НОПРИЗ. В данном случае, когда речь идёт о проектировании систем вентиляции, требуется вступать в НОПРИЗ.
- Специалисты фирмы должны иметь 10 лет опыта работы в строительной сфере, 3 года работы в инженерной должности.
- Каждые 5 лет сотрудники такой компании обязаны проходить курсы повышения квалификации по профилю.
- Специалисты обязаны иметь высшее образование.
Кроме заполненного заявления на зачисление в ряды членов СРО претендент обязан представить иные документы, предусмотренные внутренним регламентом СРО. Комиссия должна увидеть копии учредительной документации (Устав, ИНН, ОГРН, решение об учреждении общества), дипломы специалистов, их трудовые книжки с подтверждённым опытом работы, свидетельства о пройденных курсах повышения квалификации.
Все бумаги будут тщательно проверены на достоверность изложенной в них информации для вынесения решения о зачисления кандидата в члены СРО или для вынесения отказа в таком решении. Если какие-либо утверждённые критерии будут утрачены компанией в процессе работы, она будет исключена из числа членов участников СРО по вентиляции.
Общая информация
Санкт-Петербург — один из немногих городов России, в котором удалось сохранить множество памятников архитектуры. Знаменитые доходные дома Петербурга можно встретить в каждом путеводителе, а местные жители и туристы не устают фотографировать питерские дворики.
Чтобы сохранить красоту и историческую ценность города, в Санкт-Петербурге были созданы отдельные государственные органы, отвечающие за эту непростую задачу. Они тщательно следят за размещением кондиционеров
Ведь крайне важно, чтобы климатическая техника не портила внешний вид зданий и не добавляла нагрузку на несущие конструкции
Если вы проживаете в Петербурге и хотите установить кондиционер, вам придется иметь дело с Комитетом по Градостроительству и Архитектуре (сокращенно КГА). Прежде чем приобрести и установить климатическую технику, вы должны согласовать это в КГА.
Некоторые поступают иначе: сначала ставят кондиционер, а потом идут согласовывать его. Это не самый рациональный вариант, поскольку вы рискуете нарушить ряд правил. В таком случае придется демонтировать аппарат, тратя время и деньги.
Последствия монтажа без разрешения
Давайте подробнее остановимся на вопросе монтажа без согласования. Если вы установите кондиционер без соответствующего разрешения из КГА и при этом не учтете местоположение (об этом мы поговорим чуть позже), вам придется пройти множество неприятных процедур.
Первое, что вы получите — предписание о демонтаже. Вам придется потратить дополнительные средства, чтобы снять аппарат, который вы ранее установили. В дополнение к этому вас обяжут заплатить штраф за неправильно установленную систему кондиционирования. Поверьте, всегда найдутся люди в ТСЖ, управляющей компании или среди собственников, кто сообщит в жилинспекцию о правонарушении с вашей стороны.
Но на этом расходы не заканчиваются. Вам так же придется оплатить расходы в случае судебного разбирательства и восстановления фасада дома в прежний вид. Готовы ли вы на подобные трудности? Особенно с учетом того, что стоимость согласования установки кондиционера в КГА существенно ниже, чем возможные штрафы и издержки, которые вы понесете, если проигнорируете закон.
Согласование кондиционеров на фасаде можно провести самостоятельно или обратившись в специализированные фирмы. Второй вариант проще и быстрее, вы получите разрешение через несколько недель. В случае с самостоятельным согласованием можно сэкономить деньги, но не время. Какой вариант выбрать — решать вам.
Итоги
Кондиционеры на фасаде уже давно никого не удивляют, их устанавливают многие, при этом не получая специального разрешения. Но в Санкт-Петербурге существуют особые правила, разрешающие установку кондиционеров только в специально отведенных местах (например, в дворовых стенах).
Чтобы установить климатическую технику, необходимо предварительно организовать согласование кондиционера в нескольких инстанциях. Теоретически, можно самостоятельно согласовать кондиционеры на фасаде, но это займет много времени, сил и нервов. Проще и быстрее заплатить специализированной фирме и забыть об этом на месяц.
