Как правильно установить и подключить поверхностный насос к скважине

Пошаговая инструкция по подключению погружного насоса

Центробежные насосы для скважин считаются простыми в использовании. Агрегаты достаточно надежные, поэтому обеспечивают надежность и достойные эксплуатационные свойства. Установить насос в скважину можно и самостоятельно, иногда может понадобиться помощь одного-двух человек. Самый важный этап – погружение насоса в отверстие скважины. После выполнения этого этапа помощь посторонних людей не понадобится.

Монтаж скважинного оборудования включает следующие этапы:

Подготовительный. Для начала у вас должна быть скважина, которая по своим параметрам соответствует выбранному насосу. В скважину устанавливают трубопровод, в который будут монтировать сам насос

На подготовительном этапе важно правильно закрепить трос на корпусе. Во избежание протекание воды нужно герметизировать систему любым удобным способом.

Фиксируемый трос соединяют с проушинами. Чтобы он не соскальзывал и не менял свое положение, используют специальные планки

Важно исключить повреждения трубы. Конструкцию с закрепленным тросом соединяют с помощью разных элементов

Лучше всего для фиксации подойдут хомуты или изолента. Расстояние между крепежами должно быть не более 1,5 метра.

1. Погружение насоса. На этом этапе нужно подготовить обсадную колонну. Для плотного прилегания и установки насоса потребуется на часть колонны, которая выступает, зафиксировать фланец. Такое соединение уплотняют кольцом. Поскольку при погружении насоса имеем дело с достаточно большим весом, лучше всего трос закрепить еще и ручной лебедкой. Ручным способом удастся проконтролировать скорость погружения.

Погружают скважинное оборудование плавно. На протяжении всего процесса нужно удерживать трубу при вращении вала лебедки. Если вы используете бытовой насос для монтажа в скважину, убедитесь в выборе оптимальной глубины. Она должна быть не более 5 метров от поверхности. Такие модели не предназначены для погружения глубже, поскольку есть риски нарушения герметичности. В результате это обернется выходом из строя погружного оборудования.

Трос устанавливается на внутренней части крышки. Трубопровод проходит через центральное отверстие. В конструкции есть еще одно отверстие, через которое будет проходить электрический кабель. Разные стороны оголовка фиксируют болтами. Только после этого можно переходить к настройке автоматической системы

Важно правильно просчитать сопротивление изоляции. После погружения сразу не стоит запускать оборудования

Погружному насосу необходимо время. Примерно через 15 минут двигатель заполняется водой.

Проверка работы погружного насоса в скважине

На этом этапе важно скорректировать рабочую точку насоса. Это основной параметр, который влияет на эффективность работы агрегата и непрерывность его работы

Рабочая точка – это одна из ключевых характеристик, которая учитывается при выборе погружного насоса. При выборе оборудования также важно просчитывать параметры агрегата, расход и напор.

На параметры насоса для скважины влияют размеры участка, диаметр трубопровода, риски изменения любых параметров локации. На основе множества данных строят кривую, которая подвергается изменениям.

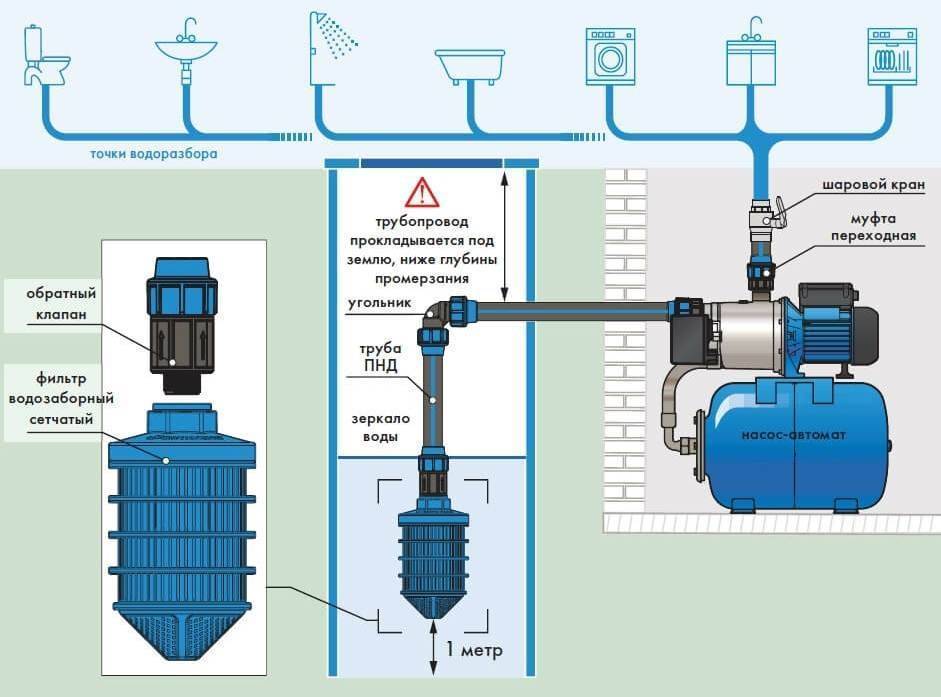

Схема для поверхностного скважинного насоса

Условия разрешают установить помпу наверху. Тогда применяют схему для поверхностного скважинного насоса, который рекомендуется размещать рядом с источником. Преимущество наружного расположения заключается в свободной доступности к аппарату, если придется ремонтировать.

Эксплуатация поверхностного гидроагрегата не сложная. Устанавливают к водяной скважине насос, опускают шланг в резервуар, включают блок пускозащитной автоматики, нажимают кнопку «Пуск». Рекомендованное расположение для результативной работы, безопасности:

• в нескольких метрах, ближе к водозабору;
• как можно дальше от населенного пункта;
• в закрытом помещении, с вытяжной вентиляцией;
• на прочном фундаменте.

При подключении поверхностного водного агрегата задействуют:

• штуцер для соединений;
• рукав, шланг для водозабора;
• трубу вхождения в накопительный бак;
• набор поливных шлангов;
• фитинги, крепеж, хомуты.

Подключение насоса

Для подключения насоса к системе водоснабжения в доме необходимо приобрести не только само оборудование, но и такие дополнительные материалы:

• фильтр для очистки воды;
• гофрированный шланг, благодаря которому будет осуществляться забор воды;
• обратный клапан с фильтром;
• шланг подачи воды;
• коннекторы;
• ФУМ-лента;
• отвертка и крепеж;
• ключи разводные;
• немного воды.

Шаг 1. Для начала следует выбрать место, где будет установлен насос. Это должно быть теплое помещение, желательно – хозяйственная постройка или подвал. Также это может быть специально оборудованное маленькое помещение, построенное возле колодца. Оно должно иметь плотный пол (желательно – бетонный). К полу и прикручивается насос таким образом, чтобы был надежно зафиксирован.

Насос прикручивается

Шаг 2. На входной патрубок наматывается ФУМ-лента для уплотнения соединений.

Уплотнение входного патрубка

Шаг 3. Гофрированный шланг подходящего диаметра подсоединяется к входному патрубку.

Подсоединение гофрированного шланга

Встроенный фильтр

Шаг 4. На другой конец водовода прикручивается клапан, имеющий сетчатый фильтр.

Клапан с сетчатым фильтром

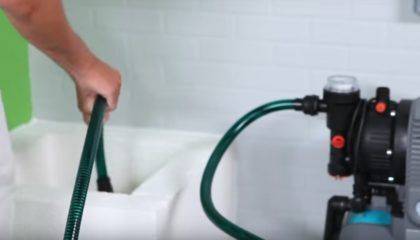

Шаг 5. Шланг опускается в скважину.

Шланг опускается в скважину

Шаг 6. Насос соединяется с системой водоснабжения с помощью специальных коннекторов.

Насос соединяется с системой водоснабжения

Шаг 7. Насос заполняется водой через отверстие подачи, крышку фильтра, заливную горловину. Шланг забора воды и корпус насоса должны быть заполнены жидкостью.

Заполнение насоса водой

Шаг 8. Закручивается выпускное соединение.

Закручивается выпускное соединение

Шаг 9. Кабель питания устройства подключается к розетке.

Подключение к электричеству

Шаг 10. Перед тем как запустить насос, необходимо открыть все краны в системе водоснабжения, чтобы выпустить воздух. Когда насос заработает и через него пойдет вода, краны можно закрыть.

Открывается кран

Видео – Установка насосной станции дома

Поверхностный насос – удачное решение для организации автономной подачи воды в дом. Пользоваться таким насосом несложно, а с установкой при соблюдении инструкции справиться можно самостоятельно. При бережной эксплуатации насос прослужит достаточно долго.

Выбор, установка и подключение поверхностного насоса

Использование поверхностного насоса для полива сада

Поверхностный насос

Пример работы поверхностного насоса

Схема поверхностного насоса

Работающий поверхностный насос

У поверхностных насосов много преимуществ

Центробежный поверхностный насос Водолей БЦ-1,2-1,8У1.1

Вихревой

Центробежный

Эжекторный

Принцип работы самовсасывающих насосов

Горизонтальный поверхностный насос центробежный

Электронасос автоматически подаст воду в дом, что весьма удобно и практично

Насосная станция с встроенным эжектором

Насосная станция

Насос прикручивается

Уплотнение входного патрубка

Подсоединение гофрированного шланга

Встроенный фильтр

Клапан с сетчатым фильтром

Шланг опускается в скважину

Насос соединяется с системой водоснабжения

Заполнение насоса водой

Закручивается выпускное соединение

Подключение к электричеству

Открывается кран

Насосная станция водоснабжения

На схеме приведены соотношения высоты всасывания (Х) к длине горизонтальной части трубопровода от колодца

Насос поверхностный Patriot PTQB70

Основные отличия всасывающих насосов: центробежного и вихревого

Если вы решили, что глубина вашего источника идеально подходит под установку поверхностного самовсасывающего насоса, но при этом не знаете, какой тип оборудования выбрать, то внимательно изучите отличия между агрегатами. Полученные знания позволят вам сделать единственно верный выбор.

Итак:

В первую очередь обращаем внимание на массу. Здесь центробежный насос лидирует

Кроме того он же имеет и большие габариты в отличие от вихревого агрегата

Для некоторых такой параметр играет важную роль

Кроме того он же имеет и большие габариты в отличие от вихревого агрегата. Для некоторых такой параметр играет важную роль.

Уровень шума у обоих видов помп разный. Так, центробежный агрегат работает в разы тише вихревого. Здесь же стоит отметить и производительную мощность оборудования. Вихревой насос справляется с этим лучше, чем центробежный. То есть напор воды будет сильнее.

Глубина погружения водозаборного шланга у центробежного устройства достигает 10-12 метров, в то время как винтовой агрегат способен забирать воду лишь с глубины 8 метров.

Стоимость вихревого всасывающего насоса ниже, чем у бытового центробежного

Поэтому, если вашей целью является еще и экономия средств, то стоит обратить внимание именно на центробежный водяной насос.. Кроме того, обслуживание насоса самовсасывающего требует не только качественного монтажа, но и надёжной защиты от холода. Поэтому лучше оборудовать для помпы специальный защитный кессон, который к тому же заглушит чрезмерный шум от работающей техники

Поэтому лучше оборудовать для помпы специальный защитный кессон, который к тому же заглушит чрезмерный шум от работающей техники

Кроме того, обслуживание насоса самовсасывающего требует не только качественного монтажа, но и надёжной защиты от холода. Поэтому лучше оборудовать для помпы специальный защитный кессон, который к тому же заглушит чрезмерный шум от работающей техники.

Как устроена насосная станция?

Для организации автономного водоснабжения дома из колодца или скважины стоит приобрести дополнительные элементы и объединить их в полноценную насосную станцию.

Помимо насоса понадобится гидробак, а также реле давления. Это реле включает и отключает насос, в зависимости от того, опустошен или заполнен гидробак.

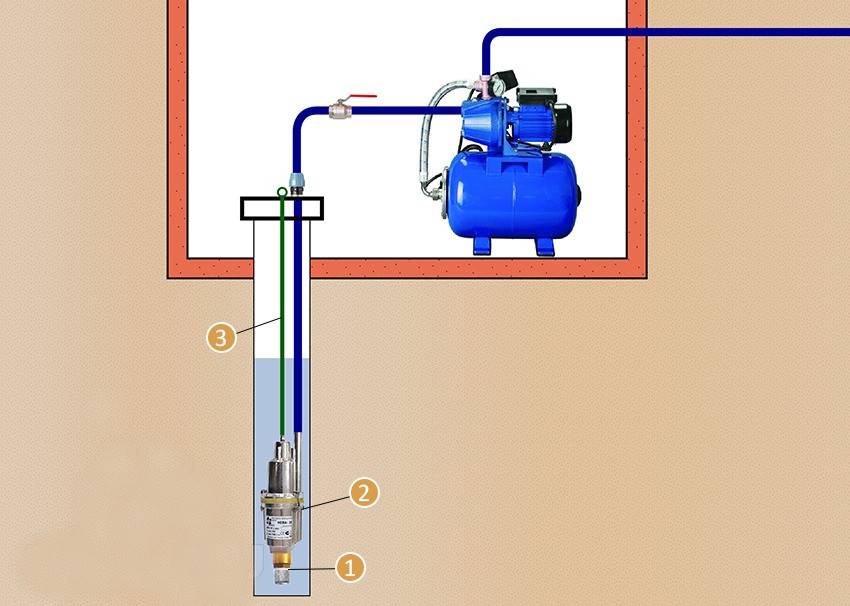

Схема демонстрирует подробный порядок водоснабжения частного дома из колодца с помощью поверхностного насоса в составе насосной станции (+)

В результате, в доме всегда будет в наличии некоторый запас воды, а работа насоса вхолостую полностью исключается. Это значительно продлевает ресурс его работы. Кроме того, наличие гидробака компенсирует возможные гидроудары, что положительно сказывается на состоянии водопровода в целом.

Дополнительно рекомендуется также приобрести манометр (если гидробак им не укомплектован). Разумеется, можно приобрести насосную станцию, укомплектованую всеми необходимыми компонентами.

Порядок установки станции промышленного производства и собранной самостоятельно не слишком различаются.

Поверхностные насосы часто используют в составе насосной станции вместе с гидроаккумулятором и реле давления, которое авоматизирует работу этого комплекса устройств

Гидроаккумулятор или гидробак представляет собой емкость, снабженную специальной резиновой мембраной. По мере заполнения бака эта мембрана растягивается, а при его опустошении — сжимается. Такое устройство считается высокоэффективным для автономного водоснабжения.

Подготовка сопутствующих монтажу материалов

Для установки водяного насоса нужно подобрать качественные материалы. Прежде всего, это касается троса, с помощью которого поднимают и опускают агрегат. Он должен быть прочным и длинным, рассчитанным на нагрузку, в 4-5 раз превышающую массу насоса.

Если насос будет подвешен на небольшой глубине, потребуется дополнительная амортизация. В этих целях подбирают отрезок медицинского жгута или гибкой резины. Проволока из металла не подойдет, поскольку вибрацию не гасит.

Для насоса покупают электрокабель, достаточно длинный, чтобы не натягиваться при работе. Также нужны трубы для подключения к общей системе. Стандартно приобретают пластиковые изделия.

Принцип работы напорного оборудования

Установки эжекторного типа более мощные

Установленная на поверхности станция предназначена для подачи жидкости с источников на небольшой глубине: до 8–9 метров. Напорное оборудование не надо погружать в воду.

Работает поверхностный насос по такому принципу:

1. Расширительный бак либо гидравлический аккумулятор, подсоединенный к насосу, за счет конструкции заполняется водой до установленного уровня.
2. Автоматика выключает помпу после того, как жидкость дойдет до определенной отметки. Водозабор прекращается.
3. При понижении уровня жидкости в накопителе автоматика включает насос, и он наполняет гидравлический аккумулятор.

Принцип действия основан на том, что в части всасывающего шланга, не опущенного в жидкость, создается разрежение. Вода поднимается по водоводу из-за различия показателей давления между его концами.

Монтаж самой установки не составляет трудностей. Для этого нужно лишь внимательно изучить приложенное руководство и соединить детали друг с другом. Схема монтажа на нужном месте и подключения к скважине сложнее.

Порядок подключения: пошаговая инструкция

Не каждый знает, как правильно подключить насосную станцию. При установке блочного оборудования сборка подразумевает совмещение напорного и втягивающего трубопроводов. К погружаемой в скважину трубе подключают фильтр с клапанами, ее выводят наружу через переходник или оголовок.

Всасывающую линию тщательно герметизируют. В противном случае в систему водоснабжения проникнет воздух, который выведет насос из строя. Напорную часть снабжают вентилем.

12 шагов для подключения насосной станции:

Стоит рассмотреть, как подсоединяют насосную станцию к скважине при выборе модульного оборудования. Соединение скважины с насосной станцией включает такие этапы:

1. Обвязка гидроаккумулятора. В первую очередь монтируют штуцер с 5 патрубками. Его подсоединяют напрямую. После этого настраивают и устанавливают защитное реле, манометр и водопроводный вход. Оставшийся отвод используют для подсоединения напорной трубы. В скважины глубиной более 10 м устанавливают погружные насосы. Это позволяет избежать проблем, вызываемых необходимостью установки эжектора и всасывающей части.
2. Вывод трубопровода. Производится через оголовок источника. Напорные трубы укладывают в траншею, подводимую к дому. Элементы должны располагаться ниже глубины промерзания почвы.
3. Подключение к электрической сети. В процессе монтажа устанавливают пусковой блок станции, выход соединяют с ним медными проводами. Питание насоса должно осуществляться через отдельный автоматический переключатель.

После завершения процесса сборки оценивают герметичность соединений. В первый раз гидроаккумулятор наполняют медленно, чтобы не нарушить целостность мембраны.

Процесс замены устройства

Современные насосы имеют высокую надежность и могут эксплуатироваться на протяжении длительного периода без обслуживания. Однако все же могут возникнуть проблемы, требующие проведения замены устройства. Причины неисправности могут заключаться в установке неправильной автоматики или выбора ненадежной модели, а также малой мощности насоса

Кроме этого перед установкой следует уделять особое внимание рекомендациям от производителя по обслуживанию. Примером приведем применение устройства на глубине 80-ти метров, несмотря на то, что максимальный уровень установки составляет 50 метров

Глубина размещения насоса определяет то, какая будет оказываться на него нагрузка.

Провести поднятие устройства можно самостоятельно. Процесс демонтажа предусматривает отключение трубопровода, после чего проводится подъем насоса при помощи лебедки. Отметим, что вес насоса может быть довольно большим, кроме этого вода оказывает дополнительное давление. Поэтому следует быть осторожным во время выполнения демонтажных работ.

 В подвешенном состоянии могут работать как вихревые, так и вибрационные насосы. Но следует учитывать, что вибрационные варианты исполнения могут стать причиной передачи вибрации крепежному элементу. Поэтому обычные крепежные элементы, к примеру, гайки и болт не стоит применять в подобном случае, за исключением контргайки.

Как самостоятельно опустить насос в скважину: порядок работ

Чтобы правильно опустить устройство в скважину, необходимо выполнить следующие операции.

Подготовительные работы

Очищаем скважину от мелких частичек загрязнений и песка, прокачиваем. Внимательно осматриваем насос. Нам нужно убедиться в бесперебойной работе клапана, эффективности вращения вала и надежности всех креплений. Обязательно контролируем целостность кабеля и электрической проводки. Уточняем величину зазора между обсадной трубой и рабочей частью насоса. Если он меньше более чем на 5 мм, монтаж прибора производить нельзя.

Устанавливаем треногу или автомобильный кран, которые обычно используются при опускании насоса в скважину. Прежде чем опустить прибор, нужно его подготовить. Подготовка заключается в закреплении троса, электрического кабеля и водопроводной трубы, соединенных с насосом, в единый рукав. Это предотвратит заклинивание оборудования внутри скважины. Скрепляют элементы пластиковыми хомутами с шагом 75-130 см.

Первое крепление делаем в 20-30 см от патрубка насоса. Участки кабеля, которые соприкасаются с хомутом, лучше всего обернуть листовой резиной. При этом нужно следить, чтобы хомут надежно фиксировал резину, но не был чрезмерно затянут, иначе он может повредить изоляцию.

Удобнее всего опускать насос при помощи автомобильного крана или треноги

Спуск оборудования

Процедура проводится очень плавно и осторожно, без резких движений. Стараемся не ударять оборудование о стенки обсадной трубы

Если это невозможно, то придется еще до начала спуска прибора дополнительно защитить его корпус. В процессе опускания устройства оно может наткнуться на преграду и остановиться. В этом случае немного поднимаем насос, а затем продолжаем спуск, слегка поворачивая его в обсадной трубе по часовой стрелке.

Достигнув нужной глубины, закрепляем водопроводную трубу на адаптере. Конец стального троса запаиваем при помощи термомуфты, чтобы он не распушился. Через полтора часа после спуска оборудования в воду, проводим контрольный замер сопротивления обмотки двигателя насоса и изоляции кабеля. Если монтаж проведен правильно, показатели будут соответствовать нормативным.

Пробный запуск

Проводим пробный пуск. Используем для этого специальную автоматическую станцию, которая нивелирует негативное влияние на обмотку электродвигателя возможных перегрузок или короткого замыкания. После пуска измеряем подаваемую нагрузку, которая должна соответствовать параметрам, указанным в технической документации к прибору. Если показатели больше нормативных, задвижку на выходе скважины закрываем и выполняем добавочный отпор, доводя тем самым показатели до оптимальных значений.

Если насос уперся в препятствие, его необходимо немного поднять вверх, затем продолжить спуск, вращая оборудование по часовой стрелке

Спуск насоса в скважину – сложное и ответственное мероприятие. Оно требует большой точности, аккуратности и мастерства. Можно, конечно, внимательно прочитать инструкцию и попытаться сделать все самостоятельно, однако риск столкнуться с проблемами очень высок. Если насос застрянет в обсадной трубе, а это случается достаточно часто, извлечь его будет крайне сложно, что повлечет за собой дополнительные расходы и потерю времени. Поэтому тем, кто не имеет опыта проведения таких работ, лучше обратиться к профессионалам, которые быстро и качественно выполнят все необходимые манипуляции.

Доступность глубинных погружных насосов позволило загородным жителям приблизится к городской цивилизации. Пробурив скважину и установив насос, можно организовать простейший водопровод, который будет подавать воду в дом. При этом отпадает необходимость каждый день ходить за водой с ведрами. Правда, монтаж насоса в скважину – дело непростое. К тому же всегда присутствует вероятность, что этот агрегат по каким-либо причинам откажет в работе. И тут перед хозяином загородного дома встанет вопрос, как правильно проводится замена насоса в скважине. Чтобы разобраться во всех поставленных вопросах, разберемся с монтажом.

Разделение насосов по видам и характеристикам

Насос подбирается после завершения буровых работ и получения паспорта на скважину, чтобы выбранный вид насоса соответствовал параметрам скважины. Все водяные насосы подразделяются на 2 группы, и из названия становится ясно какой, где находится.Поверхностные на поверхности, или сверху, глубинные (погружные) в глубине:

–>

• Поверхностные насосы на фото забирают жидкость всасыванием, и это ограничивает широту их использования в скважинах.
• Глубина подъема воды не превышает 9 метров и должен соблюдаться плюсовой температурный режим. Воду с больших глубин эти модели не приспособлены доставить наверх.
• Другой принцип лежит в основе погружных насосов для скважин. Они опускаются метра на 2 ниже уровня воды для выталкивания её на поверхность системой.
  Глубина залегания воды в скважине совершенно не имеет значения. Модели рассчитываются по высоте поднятия водяного потока. Для примера можно взять самую простую систему, которая справляется с высотой поднятия воды на 40 метров.
  Любой частный дом может быть полностью обеспечен такой системой, а ведь есть насосы, справляющиеся и с 80 м. высоты.

https://youtube.com/watch?v=_DL1MeKUuo4

Тип электродвигателя и мощность модели определяет производительность системы.
Комплект глубинной системы должен содержать автоматику для защиты от перегрева либо сухого хода.

Погружные насосы подразделяются на 3 типа. Вибрационные насосы на строительном рынке представлены в достаточном количестве и с разными названиями, но предпочтение надо отдавать таким, которые имеют термовыключатель, а забор воды выполняется нижней частью.
Вибрация работающего механизма провоцирует постепенное разрушение скважины

Ил может попасть в насос, важно поднять его при работающем двигателе. Минусом данных конструкций является много проблем в процессе эксплуатации.
Универсальной системой, как показывает видео в этой статье, признан центробежный насос для скважин

Работа основывается на движении колес и лопастей.
Пространство заполняется жидкостью между лопастями, она, в свою очередь, подается наверх центробежной силой. Качество со стоимостью находятся в согласии, поэтому они востребованы потребителями.
Прилагаемая инструкция к модели насоса, поможет подобрать нужный тип по функциональности и остальным параметрам.
Владельцы дачных домиков без наличия электросетей по близости, могут приобрести систему с ручным приводом, как в народе говорят, просто поставить качок. Они бывают поршневыми и штанговыми, отличаются простотой эксплуатации, дешевой стоимостью, но для поднятия воды надо приложить физическое усилие, что относится к минусу данной системы.

Самые полезные советы при подключении насосных станций своими руками

Когда вы приступаете к затягиванию резьбовых соединений, воспользуйтесь ключом. Только такой способ может гарантировать герметичность соединения, что в дальнейшем не обернётся протеканием воды. Диаметр подходящих труб должен быть с учётом максимально допустимых нагрузок на систему.



Если необходимо защитить насос от холостого хода, есть вариант использовать линию рециркуляции. С помощью специального крана вы сможете контролировать интенсивность потока воды в обратном направлении. За счёт этого также удастся улучшить напор систем. Однако стоит учитывать, что при рециркуляции немного снижается производительность насоса.

Не стоит забывать об обязательном обслуживании и диагностике насосных станций. Эти меры направлены на проверку состояния следующих деталей:

• резьбовые соединения, чтобы не допустить протечек;
• фильтры, которые нуждаются в периодической чистке;
• реле для настройки показателей;
• гидробака, в котором есть риски протечек.

Всегда важно контролировать уровень давления в гидроаккумуляторе. Если он опустился ниже требованного уровня, вы можете воспользоваться автомобильным компрессором или насосом

Если же давление снижается и одновременно из отверстия протекает вода, нужна замена мембраны.

На что обратить внимание?

Прежде чем совершить покупку насоса, следует разобраться, как работает тот или иной вид, для каких скважин подходит и чем отличается от остальных.

На основе этой информации подобрать наиболее подходящий вариант.

Назначение поверхностного насоса для скважины

Не трудно догадаться по названию, что поверхностный насос устанавливается над водой, а не в ней. Расположить конструкцию можно рядом со скважиной на земле, либо на воде, но на сделанном островке, причем аппарат должен быть закреплен.

Принцип действия

Электродвигатель с помпой, имеющей отверстия для подачи и забора воды – основа поверхностного аппарата. К конструкции прикрепляется шланг, одна часть которого опускается в неглубокую скважину или колодец.

Через него происходит всасывание воды. Также к насосу присоединяется бак, в который и набирается вода, а уж из него поступает в краны. Можно произвести подключение стиральной машины без водопровода непосредственно из скважины.

Нельзя допускать опустошения помпы. Запуск двигателя без воды приведет к серьезной поломке. Прежде, чем включить аппарат наполните помпу.

Рекомендуем ознакомиться с материалом об очистке скважины от ила и посмотреть видео, бурение скважины на воду своими руками.

Преимущества

Поверхностный насос по сравнению с глубинным отличается низкой стоимостью, простотой монтажа (не нужно обладать специальными знаниями), легкостью конструкции, хорошим напором воды, долговечностью и надежностью.

Определяем глубину

Предварительный поиск воды на территории частного дома выполняется способами геофизического исследования, оценивается расстояние залегания воды, её качество и количество:

1. Способ вертикального электрического зондирования. Для определения глубины используется прибор, измеряющий сопротивление заземления.
2. Способ отражения волн при сейсмическом воздействии. Такая разведка вначале выполняется рядом с дачным участком, затем на территории изыскания. Генерирующие волны достигают водоносных пластов, отличающихся от верхних глинистых и песочных, отражаются и считываются приборами.
3. Разведка бурением. Эффективность способа высока, но стоимость ограничивает применение. Используют для выработок, обслуживающих поселки.

После бурения с помощью механического варианта устанавливается точная глубина скважины и уровень водоносного горизонта.

Веревка с грузом, на которой предварительно сделана метровая разметка, опускается в выработку до дна. По мерным засечкам на шпагате, над уровнем земли определяется глубина шахты. Затем шнур вынимается, и по размеру мокрой части можно судить о слое жидкости. Для более точного замера используется гибкая гидрогеологическая линейка с грузом.

Определение точной глубины водоносного слоя поможет подобрать правильную помпу требуемых параметров и подготовить материал для монтажных работ.

Особенности установки погружного скважинного насоса

Для скважин выпускается насосная техника двух типов — вибрационные и центробежные агрегаты. Первые дешевле, но из-за высокоинтенсивной рабочей вибрации рассчитаны в большей степени на работу в широких колодцах и скважинах, пробуренных в твердых породах. С позиции эксплуатационной надежности скважины на воду использование в ней центробежного насоса более удобно.

Мощностные параметры насоса выбираются согласно производительности и глубины (динамического уровня зеркала воды) скважины. При погружении агрегата на глубину, превышающую нормы производителя для данной модели, его износ резко ускорится.

Скважинный насос подбирается диаметром, соответствующим диаметру обсадной трубы. При этом заходить вплотную к стенкам скважины агрегат не должен, поскольку охлаждение его моторного отсека окажется недостаточным и прибор «перегорит». Допустимый наименьший диаметр обсадной трубы для модели насоса нужно смотреть в паспорте агрегата.

Поскольку в «заводскую» комплектацию погружного насоса нередко входит лишь сам прибор, прочие требуемые комплектующие приходится докупать отдельно:

• Страховочный трос. Предназначен для подвешивания насосного агрегата в скважине. Должен иметь расчетную длину, пятикратно выдерживать вес закрепленного к нему оборудования. Необходим прочный и водостойкий трос (нержавеющая сталь, полиамидный шнур), т.к. некоторая его часть будет постоянно в воде;
• Провод водопогружной. Его сечение и число жил определяются спецификацией погружного насоса (оптимальный минимум – 3х2,5 мм). Длина подключенного к насосу кабеля ВПП должна позволять ему провисать свободно в самой нижней точке спуска насосного агрегата;
• Труба из пластика низкого давления. В качестве нагнетательного трубопровода допустимо использование стальных труб, однако у трубного пластика ПНД гидравлическое сопротивление будет наименьшим. Обычно скважинные нагнетательные трубы выбираются сечением 32 мм, их достаточно для колодцев глубиной менее 50 м.

Наряду с основными комплектующими под монтаж погружного насоса в скважину потребуются: обратный клапан и манометр; фитинги, гильзы и футорки; пластиковые стяжки и специальная изоляционная лента; четыре комплекта крепежных зажимов для троса. Если в штатной комплектации погружного насоса нет ниппельного переходника – он также необходим. В зависимости от избранного способа обустройства скважины понадобится кессон или скважинный адаптер.

Подключение поверхностного насоса к скважине или колодцу

Проще всего подключить мобильное оборудование к дачной скважине, которая используется исключительно для полива. Сложнее подключить стационарную насосную станцию к системе автономного водоснабжения. Об этом речь пойдет дальше.

Что нужно для подключения насоса к водопроводу

Помимо электронасоса, для его подключения к водопроводной системе дома необходимо иметь:

• подводящие и выводящие трубы или жесткие шланги с сечением 32 или 25 мм, длину трубы рассчитывают так, чтобы нижний конец был погружен в воду не менее чем на 30 см, при этом общая длина не должна превышать размер, указанный в паспорте к устройству;
• соединительные штуцеры;
• накопительный бак объемом 30-60 литров;
• гибкие шланги для подключения бака к насосу;
• пятивыводной адаптер для второго выхода;
• реле давления;
• манометр.

С целью снижения количества пусков самовсасывающий поверхностный насос рекомендуется подключать к накопительному баку и системе автоматического управления включением. Накопительный бак также выполняет функции гидроаккумулятора, регулирующего давление в напорной системе и защищающего ее от гидроударов.

Многие производители выпускают готовые насосные станции, в комплект которых входит все необходимое оборудование. Если был приобретен отдельный прибор, недостающие комплектующие придется покупать дополнительно.

Выбор места для монтажа

Поверхностные насосы всегда монтируют на суше – в корпус прибора ни в коем случае не должна попадать вода. В идеале электронасос следует монтировать как можно ближе к скважине или колодцу. Помещение должно быть сухим, относительно теплым (с положительной температурой) и хорошо вентилируемым. Возможна установка насосной станции в подвале, но в этом случае придется смириться с постоянным шумом.

Для размещения устройства рядом со скважиной сооружают небольшие постройки или помещают оборудование в подземные кессоны – бетонные, пластиковые или металлические утепленные сооружения с вентиляцией, оборудованные вокруг обсадной трубы скважины. Кессоны строят ниже уровня промерзания грунта. Водопроводные трубы к дому в этом случае прокладывают в траншее, также вырытой в непромерзающих слоях почвы.

Схема установки и подключения насосного оборудования

Инструкция по подключению к автономному водоснабжению

Эта пошаговое описание того, как правильно установить поверхностный насос в систему автономного водоснабжения, актуально для всех типов насосного оборудования. Его несоблюдение может привести к поломке и аварийным ситуациям.

Перед тем как подключить поверхностный насос к системе водоснабжения, его закрепляют на неподвижном основании при помощи болтов. Чтобы нейтрализовать вибрации, рекомендуется использовать в качестве прокладки резиновый коврик или специальные насадки на ножки. К выходу подключают шланг, к другой стороне которого присоединяют обратный клапан и фильтр грубой очистки, уплотняя соединения специальной лентой или льном. Ко второму выходу, расположенному в верхней части корпуса, подсоединяют выходящие трубы, ведущие к водопроводу. Обратный клапан погружают в воду, обеспечивая небольшой уклон линии трубы или шланга, идущей от клапана к насосу. На следующем этапе систему наполняют водой через выходные отверстия или заливную пробку

Важно выпустить из системы весь воздух! Далее подключают напорную часть с разводкой по дому. На этом этапе закрывают заливное отверстие и проверяют давление в гидроаккумуляторе (баке). Если давление не соответствует указанному в инструкции, его следует повысить (докачать насосом) или понизить (спустить)

Четко выполнив все этапы, электрооборудование включают в розетку и запускают. Включенный насос должен заработать и заполнить водой систему и гидроаккумулятор. Отключение двигателя свидетельствует о том, что давление в системе достигло максимума (от 1,5 до 3 атмосфер). Теперь можно открыть кран и убедиться в работоспособности установки. Если при открытом вентиле давление не соответствует параметрам, прописанным в инструкции, необходимо отрегулировать работу реле

Если давление не соответствует указанному в инструкции, его следует повысить (докачать насосом) или понизить (спустить). Четко выполнив все этапы, электрооборудование включают в розетку и запускают. Включенный насос должен заработать и заполнить водой систему и гидроаккумулятор. Отключение двигателя свидетельствует о том, что давление в системе достигло максимума (от 1,5 до 3 атмосфер). Теперь можно открыть кран и убедиться в работоспособности установки. Если при открытом вентиле давление не соответствует параметрам, прописанным в инструкции, необходимо отрегулировать работу реле.

Подсоединение к трубе обратного клапана и фильтра
