Установка и настройка спутниковой антенны своими руками

Как настроить спутниковую антенну самому?

Для настройки спутниковой тарелки
понадобятся такие инструменты.

– Удлинитель на три розетки.

– Дрель или перфоратор со сверлом нужного диаметра для крепления кронштейна анкерами или дюбелями.

– Ключи гаечные 13мм. и 10мм.(желательно два)

– Отвертка крестовидная.

– Молоток.

– Изоленту или пластиковые стяжки.

– Собираем антенну тщательно затягиваем болты, не забываем шайбы и граверы.

– К держателю конвертеров прикручиваем два мультифида (один справа, второй слева от центра антенны) вмести с тремя конвертерами. Сильно не затягиваем. Крепление антенны тоже сильно не затягиваем.

– Крепим кронштейн к стенке и вешаем антенну что бы она глядела на юг, юго-восток, можно подсмотреть у соседа.

– Протягиваем удлинитель и берем с собой телевизор и тюнер. Соединяем телевизор, приемник и антенный центральный конвертер (один, напрямую к ресиверу) . Еще на земле можно попробовать выловить нужный спутник, если сомневаетесь в приеме (так как в направлении приема может быть преграда, дерево и т.п.) .

Сейчас продаваемые тюнеры продают с уже прошитыми каналами и нет необходимости их сканировать и сортировать, а нам настроить проще. Для этого включаем телевизор и спутниковый приемник, включаем нужный канал (к примеру 2+2) на астре (бывший сириус), так как этот спутник будем настраивать в фокусе (центре) антенны. Нажимаем кнопку info

на пульте, предварительно вставив в него батарейки, видим две шкалы. (Для новичков – самый сложный процесс). Если нужных каналов не спутнике нет, а мы имеем определенные частоты. Вбиваем их, если они еще не прописаны, и прям в редактировании частот транспондера смотрим на нужные шкалы сигнала мощность и качество.

Прежде всего перед началом процесса следует правильно подобрать место установки спутниковой антенны. Нам нужно учесть несколько факторов. Для приема радиосигнала сигнал со спутника должен попадать на принимающее зеркало и ничего при этом не должно ему мешать.

В приведенном примере на нижних этажах приему будут мешать деревья и соседний дом. По этому установку спутниковой антенны нужно делать выше, в большинстве случаев проще всего на крыше.

Очень важно хорошо зачистить кабель и безошибочно Что бы не било короткого замыкания оплетки и центральной жилы, иначе можно и испортить ресивер. Начало установки производим из подключения кабеля к конвертеру в фокусе (по центру) и спутниковому ресиверу

Начало установки производим из подключения кабеля к конвертеру в фокусе (по центру) и спутниковому ресиверу.

Важно в спутниковом ресивере подключить кабель к нужному выходу LNB_IN

Иногда бывают ошибки.

Можно подключить всю сборку и настроить порты дисека, но так будет сложней. После подключения всех проводов подключаем и питание 220 вольт и переходим к процессу настройки спутника.

Плавно наклоняем антенну вверх – вниз, вправо – влево, в направлении – как у соседа (ориентировочно на юг). Должен попасть в прием нужный канал – будет звук и изображение, но это не главное. Засветятся шкалы, по них и будем ориентироваться.

Достигаем максимальных показателей, надаем предпочтения шкале качество сигнала. Можно покрутить конвертер в креплении за и против часовой стрелки, а так же вперед и назад. Когда результат нас удовлетворит, нажимаем exit

и переключаем по другим каналам этого спутника, проверяем их уровень приема (info

). Если все в норме, то можно затянуть болты крепления антенны, а потом конвертера. Конвертер желательно подстроить прокручивая его вправо-влево, а так же двигая его вперед-назад в креплении – мультифиде.

Следует учесть что при затягивании болтов сигнал может уходить. Поэтому закручиваем равномерно но сильно, что бы антенна не колебалась от ветра.

Теперь антенна настроена и остается только настроить конвертеры в мультифидах. Для этого отсоединяем кабель от центрального конвертера и присоединяем по очереди к нужным головкам в мультифидах. На тюнере включаем каналы с того спутника что надо настроить и нажимаем info
. Тоже двигаем не сильно прикрепленным конвертером вверх – вниз, вправо -влево до достижения нужного результата и затягиваем болты.

Приобретение оборудования

Прежде, чем установить и настроить спутниковое оборудование, его необходимо приобрести. Нужно отправиться в специализированный магазин за следующими элементами для сборки:

«Тарелка» (антенна). Она «соберёт» сигнал со спутника, сконцентрирует и отразит его в конвертер. Рекомендуемый диаметр — более 90 см.
Конвертер (головка). Подхватит сигнал, попавший в антенну, и, после конвертации, передаст его в ресивер. Выбор зависит от поляризации (круговой или линейной) предпочитаемого спутника, в описании которого можно найти данный параметр.
Ресивер (tv-тюнер). Примет сигнал от конвертера, затем произведёт его декодировку («переведёт» на язык телевизора) и передаст в конечный пункт — телевизор. Настройка этого прибора не требует специальных знаний.
Кронштейн («нога»). Обеспечит надёжное крепление антенны на стене (или крыше) дома. Кроме того, позволит оперативно вращать тарелку в двух плоскостях (для поиска сигнала). Позаботьтесь о достаточном выносе тарелки от дома, чтобы при вращении она не задевала стену. В общем, установка антенны без кронштейна невозможна.
Кабель (коаксиальный). Выполняет роль проводника сигнала, соединяя конвертер с ресивером (тюнером).
DiSEq. Мастера называют его просто «дисек». Будет необходим, если вы надумаете принимать сигнал сразу с нескольких спутников. В этом случае поможет объединить группу конвертеров в общий кабель.
«F-ки». Без них невозможно соединить кабель с каждым звеном цепи «антенна — ресивер». Понадобится 8 шт. (для перестраховки — 10).
Кабель для подключения ресивера к телевизору. Может быть: композитный (тюльпан), SCART, либо HDMI (для наивысшего качества). Необходимо самостоятельно проверить, какой кабель подойдёт в вашем случае.

Все вышеперечисленные устройства и приборы можно приобрести в комплекте спутникового телевидения, который уже собран профессионалами. Его можно собрать и самому — в этом случае вы будете уверены в качестве и надёжности каждого элемента системы.

Точная настройка спутниковой антенны

Итак сигнал со спутника у нас уже есть, каналы отсканированы, но некоторые отсутствуют, сыпет картинку или вовсе не показывают. В таком случае у нас слабый сигнал или вовсе нет сигнала с определенных транспондеров. Что бы все работало отлично нужно произвести точную настройку спутника.

Для этого переключаем ресивер на слабую или нерабочую частоту (транспондер, канал) что бы были видны показатели сигнала. Дальше подстраиваем конвертер. Двигаем его в держателе вперед-назад и крутим вправо-влево относительно часовой стрелки до улучшения показателей сигнала. Переходим на другие частоты этого спутника и добиваемся оптимального результата. Направляем все старания для приема максимального количества принимаемых телеканалов с определенного спутника.

Важно. Помните что Amos следует искать справа от центра, если смотреть на антенну спереди, а Hotbird – слева

Теперь антенна полностью настроена на три спутника и остается только правильно ее подключить.

Для этого отрезаем три куска кабеля нужной длины (0коло 1,5м.) и присоединяем их к конвертерам. К дисеку можно подсоединять как получится, но я предпочитаю порядок

– Amos – 1 LNB

– Astra (Sirius) – 2 LNB

– Hotbird – 3 LNB

– Ресивер

Все кабеля прикрепляем изолентой или стяжками, а дисек прячем от влаги в пластиковою коробку (не обязательно).

Протягиваем кабель в комнату к подключенному к телевизору тюнеру и все включаем в сеть для настройки портов дисека в ресивере. Выберем нужный спутник (меню – инсталляция) дисек с 1.0 и нужный порт. Нажимаем меню и видим запись о сохранении настроек

После проделанной процедуры для нужных спутников можно считать настройку антенны завершенной.

При настройке антенны с подключенным дисеком обязательно нужно указать порт дисека для спутника.

Если нет просканированых каналов, то для настройки следует выбирать нужную частоту(можно взять на лингсате в интернете).

Настройка прямофокусной спутнтниковой антенны

Как настроить тарелку Триколор ТВ на спутник самому без прибора

Для того чтобы провести процедуру установки и настройки правильно, необходимо знать расположение спутника.

Сигнал можно сравнить с прожекторным лучом, светящим с высоты 36-38 тыс. км.

Высокое качество трансляции возможно только в том случае, если антенна будет установлена с правильной стороны и под правильным углом. Обусловлено это тем, что сигнал со спутника не проходит через стены и может сбиваться при наличии даже таких преград, как деревья или небольшие постройки.

Именно поэтому зеркало антенны должно устанавливаться в южном направлении. Этот момент является самым важным, так как без него не будет происходить трансляции. Если же окна вашей квартиры или дома выходят на северную сторону, то установка оборудования в данном случае невозможно. Даже при очень больших усилиях можно будет получить только некачественный сигнал. Лучший вариант в данном случае – установка тарелки на крыше здания. Данный вариант подходит только для частных домов.

Как настроить тарелку Триколор ТВ на спутник самому? Для этого нужно придерживаться следующей схемы:

Определить правильный угол места – тарелка должна «смотреть» на спутник, т. е. на юг.
Диаметр антенны должен быть не менее 0,6 м.
Установка кронштейна должна быть осуществлена посредством анкерных болтов, что исключает вероятность поломки при плохих погодных условиях. В противном случае сбои сигнала будут возникать после ветра и дождя.
После проведения монтажных работ следует подсоединить посредством специального кабеля тарелку к тюнеру.

Далее нужно самостоятельно провести включение оборудования и заняться поиском сигнала и настройкой телеканалов. Если в процессе установки или настройки возникают какие-либо трудности, то можно связаться с оператором, который поможет справиться с проблемой любого характера. Для этого следует позвонить по телефону: +7(911)101-01-23.

Установка спутниковой антенны и прокладка кабелей

В магазинах по продаже оборудования для спутникового тв и спутниковых антенн вы можете купить различные типы антенных держателей, которые крепятся кронштейнами к стене или антенной мачте.

Выберите кронштейн, подходящий для вашего места установки.
Как можно крепче прикрепите его к жёсткому основанию.
Купите качественный кабель подходящей длины. Лучше всего взять отрезок с запасом не менее, чем на 3 метра (кабель длиной более 30 метров требует усилителя сигнала), который соединит антенный комплект с HD-декодером.
Проложите и закрепите кабель так, чтобы исключить риск споткнуться о него или случайно повредить его (избегайте резких перегибов).
Обрежьте кабель после его прокладки. .
Если конвертер оборудован защитой для предотвращения попадания воды, наденьте её на кабель перед тем, как вставить (конвертеры с выдвижным корпусом не требуют защиты).
Разъемы F-типа следует плотно прикрутить к коаксиальному кабелю, при необходимости используя кусачки (лучше использовать специальный ключ)

Важно тщательно подготовить кабель и убедиться, что металлическая оплётка коаксиального кабеля не касается центрального провода.

Правильный выбор места для установки спутниковой антенны — первая задача

Инструкция по установке: выбор места, расчёт угла места, азимута

Российские операторы спутникового ТВ делятся на две категории — южные (куда входит НТВ-плюс и Триколор ТВ) и восточные (Телекарта, МТС). В данном случае мы приведем пример установки южной антенны.

О настройке спутникового сигнала от МТС подробней в нашем материале.Карта спутников — от нее можно отталкиваться при первичной настройке спутниковой тарелки

Правильная установка спутниковой антенны зависит от правильной настройки четырёх параметров:

азимут — это угол между севером и искомым направлением;
угол наклона/элевация — угол ориентации тарелки в вертикальном плоскости;
угол места — горизонтальный угол, соответствующий вращению тарелки влево-вправо;
поворот конвертера — угол, под которым антенна смотрит в заданном направлении мира.

Настройка угла азимута с помощью компасаАзимут для разных городов

Регулировка наклона:

Если на конвертере имеется шкала или у вас есть транспортир, поверните конвертер под значением, указанном в таблице выше, соответствующим вашему городу.

Азимут выставляется компасом и отсчитывается по ходу движения часовой стрелки. Угол направления антенны (азимут — 180º) отсчитывается от юга по часовой стрелке.

используйте монтажные болты, чтобы зафиксировать конвертер в кронштейне;
закрепите антенну на мачте и отрегулируйте угол;
прикрутите провода к конвертеру и к ресиверу;
подключите приставку к телевизору по инструкции и запустите.

Установка, подключение и самостоятельная настройка спутниковой антенны — видео инструкция:

Вы можете точно настроить положение спутниковой антенны по результатам измерения принимаемого сигнала. Специальный счётчик для этого не нужен. Современные декодеры обладают достаточным функционалом для измерения сигнала, принимаемого со спутника.Расчёт угла места и азимута при установке спутниковой антенны

Подготовка оборудования к установке

Ее (сердцевину) аккуратно зачистим ножом от верхней эмали, и оденем F-ку. Сердцевина должна торчать от края F-ки на 2-3мм. Обрежем лишний экран, торчащий из под F-ки.
Теперь подключение. Сначала нужно соединить три конвертора с дисеком, для этого нам понадобятся, соответственно, три кабеля. Дисек лучше прятать от прямых попаданий влаги. МирСоветов не рекомендует оборачивать соединения изолентой, из-за этого может получиться эффект «бани». Лучше посадить на термоусадку, она лучше прилегает к кабелю и F-ке за счет сжимания. Следующие действие – это подключение дисека к ресиверу, это не сложный процесс, все, что вам нужно – это прикрутить F-ку, надетую на кабель к самому ресиверу.

Ресивер и оборудование

А вот от модели ресивера в бытовых критериях качество и уровень сигнала практически не зависят. Здесь необходимо ориентироваться на сервисные функции и стоимость. Одно только условие: если вы собираетесь глядеть ТВ «в цифре» с HD-качеством, у ресивера должен быть выход Ethernet (разъем компьютерной сети). О сопоставимости эталонов можно не хлопотать: все современные сетевые устройства «понимают» все общеупотребительные протоколы обмена данными без дополнительных пояснений.

Из дополнительного же оборудования необходимо приобрести DiSEqC – коммутатор питания конвертеров. Бытовой ресивер (кстати, по-русски ресивер – приемник; кальку с британского делают, чтоб не путать с радиоприемниками) обеспечивает питанием один конвертор; для перехода со спутника на спутник необходимо переключать питание на подобающую «головку».

Установка антенны

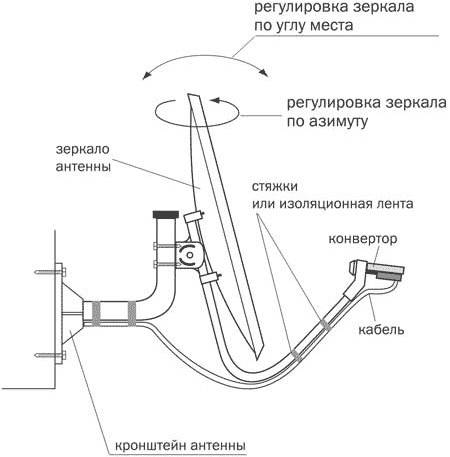

Какой должна быть верная установка спутниковой тарелки, видно на рисунке. Принципиальное событие: монтажная часть («шея») трубостойки (выделена зеленоватым) должна быть строго вертикальной в 2-ух плоскостях. По другому юстировка антенны перевоплотится в длинный истязающий труд.

Место для установки антенны необходимо выбирать кропотливо. В створе зеркала не должно быть ничего, даже оконного стекла. Створ зеркала не совпадает с его геометрической осью: для спутникового приема употребляются зеркала косого падения. Куда по сути «смотрит» створ зеркала, также видно на рисунке. То, что с места установки антенны должна просматриваться южная часть небосвода, пояснений не просит.

Если вы живете в личном доме, не поленитесь поднять антенну повыше. Подъем антенны на 10 м уменьшает запыленность воздуха вокруг нее в два раза, что очень сказывается на качестве приема.

Поначалу устанавливается одна только трубостойка. Набор из зеркала, его регулируемого крепления, кронштейна и конвертора собирается дома – так удобнее сначала выверять вертикальность трубостойки.

Крепление спутниковой антенны с стенке нельзя делать шурупами в пластмассовых дюбелях – антенна с течением времени «уйдет». Необходимо использовать цанговые шпильки длиной более 200 мм и поперечником более 8 мм, на их надевают опорную плиту и закрепляют гайками с контргайками.

Выбор антенны

Выбор фактически антенны сводится к определению ее поперечника. Для домашнего приема в южных регионах довольно «тарелки» поперечником 60 см; в местах от Санкт-Петербурга и севернее для устойчивого приема необходимо зеркало антенны поперечником 1,2 м.

Многие задумываются, что большой «тарелкой» легче «поймать» спутник. Как раз напротив. Огромное зеркало обеспечивает сигнал большего уровня и свойства, но достигается это сужением диаграммы направленности, так что большой «тарелкой» «поймать» спутник как раз сложнее. Антенны с большой апертурой употребляются более всего как источники сигнала для систем наземного вещания и в других случаях, когда требуется предстоящая трансляция.

Если вы собираетесь принимать несколько спутников, то необходимо совместно с антенной приобрести и мультифит – монтажную планку для установки нескольких конверторов с возможностью регулировки их положения по отдельности. Обычно, торговцы сходу спрашивают: «Одно гнездо либо мультифит?». В любом случае, в мультифит можно поставить и один конвертор, а позже добавить еще; стоит же мультифит дешево. Так что лучше сходу брать «тарелку», укомплектованную мультифитом.

Что и как будем глядеть?

В справочных руководствах указаны места стояния и характеристики сигнала всех стационарных вещательных спутников. Но в определенном населенном пт условия их приема могут значительно изменяться. Обыденный пригорок, в особенности в северных районах, в состоянии сделать невидимым спутник, который вообще-то сюда отлично светит.

Потому при покупке антенны проконсультируйтесь с торговцем, какие спутники у вас отлично принимаются, изберите три (на одну антенну можно принимать до 3-4 спутников), и запишите характеристики их сигналов:

Несущие частоты передатчиков спутников. Например, для 1-го из самых фаворитных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
Плоскости поляризации сигналов. На одной и той же частоте можно передавать без обоюдных помех два сигнала с взаимно-перпендикулярно направленными векторами электрического поля. Направлением поляризации считают направление электронного вектора. Поляризация может быть горизонтальной «H», либо вертикальной «V».
Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR либо просто 27 500. Числа означают, сколько кадров (пакетов) за секунду проходит по каналу связи. Только не путайте с телекадром: тут кадр – спецефическим образом организованный пакет данных.
Частоты гетеродина конвертора для избранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежной частоты, которая пойдет на ресивер. Например, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как до этого ловили радиолюбители: чем поближе мы подбираемся к телеку, тем больше сказывается погрешность установки частоты.

Преимущества спутникового телевидения

Наиболее важным его преимуществом является цена. В среднем
стоимость комплекта оборудования составляет 160$. С учетом отсутствия
абонентской платы за просмотр телеканалов спутниковое телевидения гораздо
выгоднее кабельного. Еще одним немаловажным фактором является качество
получаемой картинки и звука – оно не уступает качественному DVD.

На комплект оборудования с тремя головами (конверторами)
можно настроить от 25 до 40 бесплатных русскоязычных телеканала. Однако
технологии на месте не стоят, сегодня постоянно открываются новые спутниками с
огромным количеством предлагаемых каналов. Узнавайте, интересуйтесь, выбирайте.

Общие сведения о спутниковом вещании

Вещательные спутники размещаются на геостационарной орбите, на высоте 35 786 км над уровнем моря в плоскости экватора Земли. Орбитальная скорость на таковой высоте равна скорости вращения Земли, потому спутник висит над одной и той же точкой ее поверхности. Место нахождения спутника на геостационарной орбите именуется точкой стояния.

В справочных руководствах точки стояния спутников обозначаются их географической долготой: угловым расстоянием от нулевого (гринвичского) меридиана. Это необходимо учесть при ориентировании антенны и давать поправку: из данной точки гринвичский меридиан «виден» под углом, оборотным долготе места. Как видны некие стационарные спутники из Гринвича, показано на рисунке.

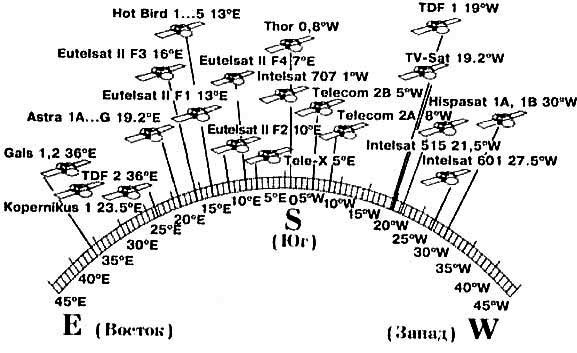

С Земли стационарная орбита «видна» на небосводе в виде так именуемого «пояса Кларка». Не следует путать его с небесным экватором. Угловая высота небесного экватора изменяется в течение года, а пояс Кларка «виден» как дуга кривой, вырождающейся от окружности на полюсах до прямой полосы на экваторе. В горизонт пояс Кларка «упирается» точно на востоке и западе, независимо от места. В определенном географическом пт наивысшая точка пояса Кларка размещена точно на юге, а ее угловая высота равна оборотной географической широте места: 0 на полюсах и 90 градусов на экваторе. Потому в больших широтах прием спутникового телевидения затруднен либо совсем неосуществим: пояс Кларка «ложится» на горизонт, и сигнал спутника, даже если он и «светит» сюда, «глохнет» в толще атмосферы.

Спутники источают сигналы не во все стороны, это было бы очень расточительно. Передающие антенны спутников – направленные, и «освещают», обычно, местность страны-владельца, либо регион, на который ведется вещание. Потому все спутники, видимые из данного места, «поймать» нельзя: он-то, может быть, и виден, но «светит» в другую сторону.

Если спутник «светит» точно вниз, то он, в принципе, может вещать на все полушарие под собой, имея антенну с диаграммой направленности с раскрывом чуток более 10 градусов. Но на расстоянии 36 000 км для этого нужна мощность передатчика более 10 кВт, солнечные панели соответственной площади, а весь таковой спутник необходимо выводить на орбиту томным носителем. Потому широковещательных спутников не так много.

Материалы и инструменты, необходимые, чтобы установить спутниковую тарелку

Вам потребуется:

Спутниковая антенна с конвертером сигнала.
Антенная мачта или настенный кронштейн (продаются отдельно), в зависимости от технических возможностей и места установки.
Кабель внешней антенны, предназначенный для установки спутника (с сопротивлением 75 Ом). Для сборки приставки Full HD с записывающим устройством вам понадобятся два кабеля. В случае установки системы мультирум потребуется, соответственно, большая длина коаксиального кабеля.
Разъемы типа «F», соответствующие диаметру коаксиального кабеля, ключи и инструменты, необходимые для крепления мачты.
Компас, транспортир, линейка или соответствующее приложение на смартфоне.
Кабельные стяжки или клей, изолента, дюбели, соединители для молниезащиты. Если нет возможности проделать отверстие в окне или стене для прокладки кабеля, используйте специальный плоский кабель с разъемами типа «F».

Комплект оборудования для спутникового тв

Как настроить антенну Триколор ТВ самостоятельно видео

Только после того, как будет выполнена установка антенны, и подключение оборудования следует переходить непосредственно к самим настройкам. Для этого нужно включить систему и подождать пока она загрузится. Дальше следует выполнить следующие действия:

Посредством меню войти в раздел «Качество сигнала» и запустить автоматический поиск каналов.
При этом нужно вручную поворачивать антенну, чтобы выбрать нужный диапазон вещания.
Один человек может осуществлять поворот тарелки, а второй наблюдать за изменениями сигнала. Это существенно упрощает процесс установки.
Далее ставим автоматический поиск каналов. Спустя некоторый промежуток времени процедура закончится, и изменения нужно сохранить. В противном случае при включении устройства нужно будет проводить данные манипуляции повторно.

Для того чтобы получить более полное представление о том, как устанавливать и настраивать антенну, смотрите видео по теме:

Заключение

В 2021 году Триколор ТВ усовершенствовал предоставляемое абонентам оборудования до такой степени, что теперь даже неопытные пользователи могут самостоятельно проводить настройки системы. Главные моменты – надежное крепление антенны, грамотно проведенная синхронизация с тюнером и телевизором и правильно подобранный азимут – угол, который измеряется по часовой стрелке и замеряется между направлением на объект и меридианом.

Как правило, данная услуга предоставляется на платной основе и не входит в стоимость обслуживания клиентов. Специально обученный сотрудник проведет монтажные работы и выполнит профессиональную настройку оборудования. Такой вариант установки будет более надежным и увеличит качество трансляции телеканалов в процессе эксплуатации.

Юстировка спутниковой антенны

Инженерный компас

Очень упрощает юстировку спутниковой антенны даже новенькому инженерный компас. Как он смотрится, видно на рисунке. Стоимость – низкая. Плюсы его:

Брать азимут можно одним взором, не шевеля компас.
Вращая лимб с риской, можно заблаговременно учитывать магнитное склонение места; его перед юстировкой необходимо выяснить на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году изменяется.
Компас оснащен дефлектором, значительно уменьшающим девиацию.

Искусно пользуясь инженерным компасом, грамотный и осторожный человек, в первый раз в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же воспользоваться обыденным компасом Андрианова либо туристическим, о магнитном склонении можно не мыслить: погрешность установки азимута будет больше.

Порядок юстировки

Сразу необходимо учитывать магнитное склонение. Если оно восточное, его необходимо отнять от долготы места; если западное – прибавить к ней. На 1-ый взор может показаться, что необходимо делать напротив, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

Дальше вычисляем настоящий азимут среднего из принимаемых спутников, как описано сначала статьи. Потом, повернув на угол, соответственный долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) приблизительно определяем его угол места.

Потом, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, при помощи инженерного компаса с поправкой на магнитное склонение выставляем антенну на подходящий азимут. Грубо, на глаз, выставляем створ антенны по углу места.

Для юстировки антенны телек с ресивером выносим наружу ближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Потом:

Подключаем телек и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные характеристики сигнала, по аннотации к нему.
Включаем режим поиска сигнала.
Осторожно и плавненько качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки верно учтены, корректировки азимута не требуется.
Если «не ловится», проверяем снова азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем функцию «качания»

Для зеркала 1,2 м шаг 2 градуса.
Когда сигнал пойман, очень осторожно, «не дыша», немножко поворачивая и качая антенну, добиваемся лучшего свойства и уровня сигнала. Ценность – за качеством. При 60% уровня и 80% свойства устойчивость приема будет в два раза выше, чем напротив.
Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При всем этом необходимо всегда держать под контролем сигнал. Если при затягивании некий гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
Из головного меню ресивера проверяем, тот ли спутник пойман. Если все характеристики были выставлены вручную, сбоев, обычно, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай поначалу.
Включаем снова «Уровень – качество» и, осторожно передвигая взад-вперед и чуток поворачивая конвертер в гнезде, добиваемся еще наилучшего, как может быть.

Дополнительные каналы приема

Подключаем к ресиверу последующий конвертор

В меню выставляем его характеристики.
НЕ ТРОГАЯ АНТЕННЫ, плавненько и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
Убеждаемся, что «поймали» то, что необходимо, как описано выше.
Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся лучшего сигнала.
Аналогично юстируем 3-ий конвертор.

После «поимки» всех спутников аккуратненько обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Потом переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/либо наименования.

Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера избрать и настроить нужные программки (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит хоть какой спутник безо всяких усилий владельца.

Подключение через ресивер

После того, как появилось сателлитное ТВ, ресивер стал незаменимым устройством, которое подключается между телевизором и спутниковой антенной. Ресивер выполняет роль декодера, принимающего сигнал в одном формате, преобразующего его, и передающего декодированный сигнал телевизору через подключение по телевизионному кабелю. Больше о выборе этого устройства читайте в статье цифровая приставка к телевизору.

Как правильно подключить сателлитную антенну к аппарату? В современных телеприемниках подключить кабель к телевизору через ресивер можно через следующие разъемы.

Разъем hdmi. Подключение к данному входу дает картинку высокого разрешения, и это наиболее современный и качественный вид подключения. HDMI не требует перекодирования из цифрового в аналоговый сигнал. Таким способом можно подключить тюнер и к ноутбуку, чтобы использовать последний в качестве телевизора.
SCART-разъем. В народе называется “Гребешок” и является аудио и видео разъемом европейского стандарта. Обеспечивает хорошее качество изображения, не хуже, чем через компонентный кабель.
Компонентный разъем (Y Pb Pr). Является самым высококачественным соединением с помощью специального компонентного кабеля, которое может использоваться как для передачи сигнала высокого разрешения (1080i), так и чтобы подключить телевизионную антенну через ресивер. Компонентным кабелем он называется потому, что передача составляющих видеосигнала происходит по нескольким каналам. Данный разъем можно использовать для передачи HDTV.
RCA – интерфейс, больше известный, как “Тюльпаны”. Главное достоинства этого интерфейса – простота и доступность в подключении, и то, как соединить телик с ресивером – не может вызывать затруднений. Просто вставляете штекеры с определенным цветом в гнездо такого же цвета. Его можно назвать одним из самых древних способов подключения периферии к телевизору, и присутствует он практически во всех телеприемниках. Соединяемый таким образом агрегат выдает картинку, не отличающуюся высоким качеством, но вполне приемлемую для ТВ с небольшой диагональю.
Обычный антенный штекер. Такое подсоединение еще называется RF подключением и знакомо всем, кто подключал комнатную антенну. Качество передачи сигнала при таком соединении желает быть лучшим.

Таким образом, подсоединение сателлитного оборудования к телеприемнику — дело несложное. Главное – правильный выбор направленности антенны, соединение оборудования кабелями и настройка приема телевещания. О настройке ресивера своими руками можно узнать, посмотрев это видео.

Что входит в комплект спутникового ТВ

В среднестатистический комплект для приема спутникового ТВ входят (минимальный набор) следующие компоненты.

Тарелка — дефлектор, отражатель радиочастотного излучения спутника. Сегодня провайдер предлагает для той или иной местности оптимальные характеристики этого элемента. То есть, тарелки 60 см для зоны хорошего покрытия, 80, 90 или 120 см для мест со слабым сигналом.
Конвертер, необходимый для преобразования высокочастотного радиосигнала в электрическую энергию.
Монтажный комплект для фиксации антенны.
Штангу для крепления конвертера на дефлекторе.
Базовый набор кабелей.
Ресивер для преобразования сигнала и подключения обычных телевизоров.

Комплект оборудования может быть расширен или урезан по желанию пользователя. Например, не составит труда купить только антенну, ее монтажный набор и конвертер для тех, чьи телевизоры сразу оборудованы спутниковым тюнером. Или приобрести вместо базовой версии ресивера более сложный, в том числе с возможностью организации внутридомовой сети распределения сигнала или связи с интернет.
