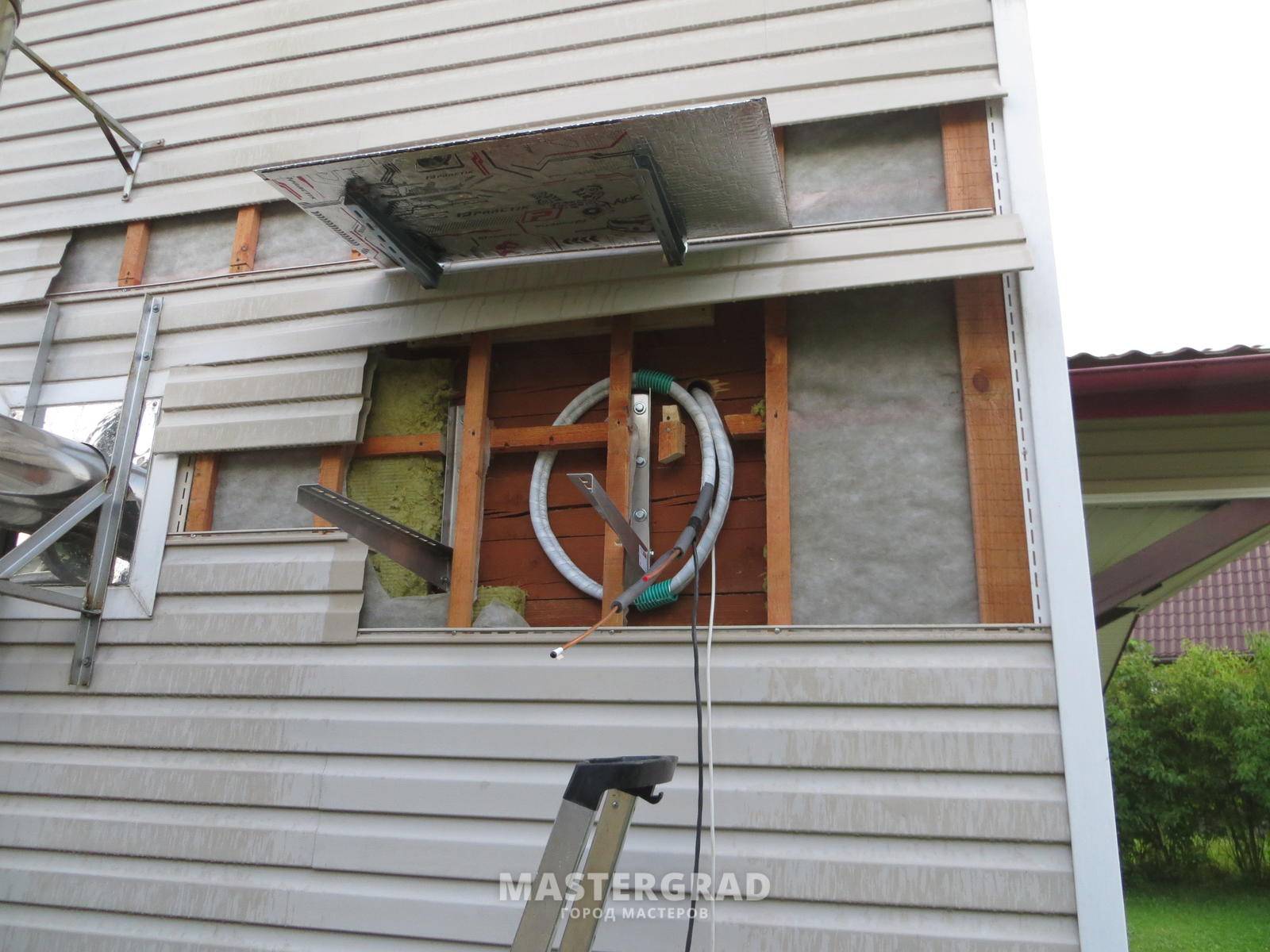

Монтаж наружного внешнего блока кондиционера в деревянном доме

Установка сайдинговых панелей

После того как все подготовительные этапы завершены можно начинать обшивку фасада.

Монтаж сайдинга своими руками, инструкция для чайников:

Сначала устанавливается J-образный профиль, который будет стартовой планкой. Монтируется он внизу с учетом того, что он должен быть на 4 см выше нижнего края облицовки.

После этого можно приступать к установке профилей для оформления углов. Эту работу нужно сделать до того, как крепить профиль для сайдинга возле проемов окон и дверей и установки наличников.

Далее начинается непосредственно установка сайдинговых панелей, которые предварительно следует нарезать на элементы нужной длины.

Крепление к обрешетке выполняется с использованием оцинкованных саморезов, при этом не требуется их плотно вкручивать – обязательно следует оставлять небольшой зазор от 1 до 2 мм для температурного расширения

Этот момент важно учесть особенно в том случае, если работы выполняются в холодное время года, так как при повышении температуры произойдет расширение материала, что приведет к деформации обшивки.
Также важно знать как правильно монтировать сайдинг без деформации с учетом, что практически все виды материала подвержены такому явлению, как температурное расширение. Как правило, для этого достаточно обеспечить зазор в 4-5 мм при монтаже доборных элементов и торцовой стыковке профилей, а при «зимних» работах следует оставлять около 7-9 мм.

Далее до самого верха аналогично выполняется установка остальных панелей, а финальным штрихом станет монтаж так называемой финишной планки, которая располагается прямо под карнизом дома там, где впоследствии будут монтироваться софиты.

Следует отметить, что роль софитов при отделке деревянного дома сайдингом далеко не ограничивается лишь декоративной функцией.

Этот элемент, изготавливаемый, чаще всего, из перфорированного материала, способствует естественной вентиляции подкровельного пространства, одновременно решая проблему с мостиками холода.

После того как все работы по установке сайдинговых панелей и доборных частей к ним завершены, производится установка декоративных и функциональных архитектурных элементов, прежде всего, таких как светильники, водосточные трубы, водоотлив для защиты цоколя.

При обшивке фасада дома сайдингом, для достижения максимального результата и качественного выполнения облицовки важно придерживаться правил выполнения работ, которые не только могут облегчить и ускорить процесс, но и позволят создать эстетично красивый, с современной отделкой дом

Этап №5. Уборка мусора

Установка кондиционера на некоторых этапах может стать причиной загрязнений, особенно, если штробятся стены с уже готовой отделкой. В этом случае нужно заранее подготовиться и убрать все хрупкие и ценные вещи, если монтаж производится уже после проведения ремонта и обустройства комнаты. Стоит отметить, что настоящие профессионалы всегда убирают после проведения работ, и должны приезжать не только с инструментами для установки сплит-системы, пылесосами и уборочными машинами, но и с металлоискателем, чтобы случайно не наткнуться на арматуру или скрытые коммуникации.

Даже если кондиционер установлен качественно, это не уберегает его от выхода из строя, если за ним не будет надлежащего ухода. В постоянной чистке нуждается не только внутренний, но и наружный блок сплит-системы. И если почистить первый можно самостоятельно, то со вторым все намного сложнее: не каждый рискнет высовываться с энного этажа с пылесосом и очищать его. В этом случае лучше воспользоваться услугами профессионалов или же сразу заключить договор на обслуживание.

Статья написана для сайта moscowsad.ru.

Виниловый сайдинг

Сайдинг виниловый

Разнообразие форм и расцветок, легкий вес, простой монтаж и доступная цена позволили виниловому сайдингу завоевать популярность среди застройщиков. Большой спрос и обширный рынок сбыта успешно стимулируют производство этого типа облицовочных материалов.

В состав винилового сайдинга входит поливинилхлорид, стабилизаторы, красители и различные химические добавки, служащие регулятором эксплуатационных качеств. Существуют разные виды химических присадок, отвечающие за пожарную безопасность, стойкость к загрязнению, осадкам, воздействию солнечных лучей, формирующие уникальные эксплуатационные свойства конкретного вида ПВХ-сайдинга.

Технология производства ПВХ-сайдинга

При всем отличии производственных линий и оборудования для производства ПВХ-сайдинга, основы технологического процесса всегда одинаковы.

Техпроцесс изготовления винилового сайдинга называется экструзия. Экструзия – процесс продавливания расплавленной массы гранулированного поливинилхлорида с сопутствующими добавками и красителями через формовочные отверстия в экструдере. Процесс экструзии разделяется на два типа – коэкструзию и моноэкструзию.

  1. Коэкструзия. Панель сайдинга собирается из двух частей – внешней (наружной) и внутренней. Процесс изготовления проходит одновременно в двух экструдерах. В состав внешней части входят присадки, отвечающие за устойчивость к воздействию внешней среды, красители. Толщина наружного слоя панели может составлять до 25% от общей толщины. Внутренний слой придает панели сайдинга пластичность и устойчивость к перепадам температур за счет модификаторов, обеспечивающих морозостойкость и высокую прочность.
  2. Моноэкструзия – более простой процесс производства винилового сайдинга. Разделения на внутренний и внешний слой нет – расплавленная ПВХ-масса выходит из экструдера «как есть» с уже качественно сформированной структурой. Затем панель обрезается по размеру и, если задано дизайном, наносится текстура. В основном используется текстура дерева, поэтому сайдинг любой расцветки смотрится привлекательно.

Слабую устойчивость к погодным условиям, тяжелый вес, невысокую пластичность винилового сайдинга, изготовленного в процессе моноэкструзии, не оправдывает даже низкая цена изделия. Востребован в основном в малоэтажном, частном строительстве, где на счету каждый рубль. В умеренном климате, вне агрессивной среды, на небольших площадях этот тип сайдинга вполне соответствует соотношению «цена-качество».

Рынок стройматериалов предлагает две разновидности ПВХ-сайдинга – обычный и цокольный.
Внешний вид обычного сайдинга напоминает обшивку из досок, он собирается из отдельных панелей 2-6 м. длиной и шириной 10-30 см. Толщина панели в зависимости от состава материала, из которого ее изготовили, достигает 1 см. Каждая панель имеет перфорированную полосу под крепеж вдоль одной стороны и замок на другой.

До недавнего времени сайдинг, исходя из конструктивных особенностей, монтировали только горизонтально. Разработчики предложили к использованию сайдинг с вертикальным расположением при монтаже – софит. В основном применяется в подшивке крыш.

Расчёт количества элементов сайдинга

Сайдинг для отделки деревянного дома лучше приобрести за один раз. Если впоследствии какие-то детали придётся докупать, они могут не подойти по цвету основному комплекту, так как две партии даже одного цвета обычно несколько отличаются оттенком. Да и дополнительные затраты времени и средств на довоз недостающих элементов вряд ли порадуют домовладельца

Исходя из этого, очень важно перед покупкой с достаточной точностью рассчитать необходимое количество всех деталей

Количество панелей

Определяют по формуле: N = (Sст — Sок — Sдв + Sфр)/Sпанели,

где

Sст — площадь стен;

Sок — суммарная площадь оконных проёмов;

Sдв — суммарная площадь наружных дверных проёмов;

Sфр — суммарная площадь всех фронтонов;

Sпанели — полезная (!) площадь одной панели сайдинга.

иллюстрация к расчету необходимого количества рядового сайдинга

Если панели в ряду будут соединяться встык, то полезную площадь следует принимать равной фактической. Эта величина указывается на упаковке и в большинстве случаев составляет 0,85 м2. Если же панели предполагается устанавливать с нахлестом, то при расчёте Sпанели от фактической площади нужно отнять нахлест.

Количество наружных и внутренних уголков

Схема определения длин угловых элементов

Уголки можно подсчитать одним из двух способов:

  1. Эконом-вариант: суммировать длины всех наружных углов здания и разделить их на 3 м (длина одного уголка). Но при таком подходе обрамление всех углов, кроме первого, будет выполнено из нескольких фрагментов уголков (минимум двух), если только их длины не составляют ровно 3 м. Стыки между фрагментами даже при самом тщательном монтаже будут заметными, вследствие чего облицовка сильно потеряет в эстетических достоинствах. Если пользователь желает получить безупречную отделку, следует не поскупиться и приобрести по одному целому уголку для каждого угла.
  2. В качестве компромиссного варианта можно закупить целые детали для углов со стороны улицы, а расположенные со стороны двора или скрытые, к примеру, зелёными насаждениями — выложить из нескольких кусочков, оставшихся после обрезки.

Суммарная длина стартовых планок

Вычисляется по следующей формуле: Lст = P + Wок,

где

P — периметр строения;

Wок — суммарная ширина всех оконных проёмов.

Пример: для облицовки дома, представляющего в плане прямоугольник с размерами 10х6 м и имеющего 8 оконных проёмов шириной 1 м, стартовой планки понадобится:

Lст = 10 + 6 + 10 + 6 + 8х1 = 40 м.

Параметры стартовой планки

Количество деталей нетрудно определить, разделив 40 м на их стандартную длину 3,8 м. Для дома в нашем примере нужно будет приобрести 11 стартовых планок.

Расчёт потребности прочих элементов

Подсчёт количества прочих элементов производится следующим образом:

  1. Количество J-планок, если таковые будут применяться, определяется путём деления суммарной длины всех торцов, кроме сходящихся в углах, на длину одной детали 3,8 м.
  2. Планки с Т-образным и Н-образным сечением подсчитывают поштучно на схеме облицовки, которую необходимо предварительно прорисовать.
  3. Околооконные планки рассчитывают поштучно таким образом, чтобы они, как и уголки, применялись только в цельном виде. То же самое касается и наличников.
  4. При расчёте софитов определяют их площадь в м2: общую длину всех деталей умножают на ширину, определяемую конструктивными особенностями карниза.

Длину ветровой доски принимают равной суммарной длине скатов фронтонов.

Геометрические размеры ветровой доски

Опытные мастера к расчётным объёмам добавляют 7—10% запаса на обрезки. Начинающему монтажнику лучше накинуть 15%.

Популярные кондиционеры для дома

Цена зависит от множества факторов – это мощность прибора, наличие дополнительных функций, известность бренда и так далее.

Бюджетные модели

В сегменте до 20 000 рублей в основном встречаются кондиционеры китайской сборки:

  • Pioneer
  • Airwell
  • Aeronik
  • Shivaki
  • Royal Clima
  • Hyundai

Недорогие переносные кондиционеры выпускают: Hitachi, Pioneer, Airwell. Их цена от 12-20 тыс. рублей.

Выбирая бюджетный кондиционер стоимостью до 20 000, уточните, имеется ли в вашем городе нужный сервисный центр. Лучше покупать модели с длительной гарантией.

Модели среднего класса

Кондиционеры среднего класса от 20 000 до 30 000 рублей доступны широкому кругу потребителей. Они имеют разумную цену и приличное качество. По такой стоимости можно увидеть климатическое оборудование известных брендов: Ballu, Hisense, Dantex, Electrolux, LG.

Элитные модели

Дополнительные затраты придется понести за установку кондиционеров. В крупных городах профессиональные установщики берут от 9000 до 17000 рублей за стандартный монтаж. При несоблюдении всех правил установки климатическая техника может быстро выйти из строя.

Оптимальный вариант кондиционера для коттеджа должен сочетать в себе эргономичность, высокую надежность, многофункциональность и привлекательный дизайн.

Акция: бесплатный монтаж кондиционеров!

Настенные сплит-системы оснащены самыми современными воздушными фильтрами и имеют функцию регулирования воздушного потока.

Мобильные напольные кондиционеры, не требующие специального монтажа, — оптимальное решение для офисных помещений и квартир.

Мульти-сплит-системы обеспечивают быстрый нагрев и охлаждение воздуха в помещениях, при этом экономно расходуют электроэнергию и работают на озонбезопасном хладагенте.

Мультизональные системы кондиционирования позволяют установить различную температуру в различных помещениях и обеспечить индивидуальный микроклимат.

Бесплатная консультация специалиста поможет быстро и грамотно подобрать климатическое оборудование.

Выбрать кондиционер в частный дом — ответственная задача, от грамотного решения которой будут зависеть не только ваши комфорт и здоровье, но также эстетика интерьера и размер расходов на электроэнергию. Эта проблема актуальна как для маленького дачного домика, так и для большого загородного коттеджа. Современный рынок климатического оборудования предлагает огромное количество систем кондиционирования для самых разных потребителей.

Давайте вместе ответим на вопрос о том, какие кондиционеры лучше подойдут для частного дома. Но прежде всего следует определиться с параметрами оценки.

Этап №2. Штробление стен и отдельная электропроводка

К кондиционеру нужно проводить отдельную электропроводку и ставить отдельный автомат на щитке, даже если мощность устройства составляет какие-то 1,5 кВт. Особенно это касается более старых домов, построенных до 1990 года, где проводка не справляется с нагрузкой от современной техники и бытовых приборов. Как результат, могут постоянно выбивать пробки, или же случится короткое замыкание, ставшее причиной более глобальных и масштабных последствий. Если же отдельную проводку сделают специалисты-электрики, то возможность ее возгорания сводится к нулю.

Между двумя блоками кондиционера, от щитка к кондиционеру нужно проложить штробы, в которые потом укладывают кабель и другие коммуникации. Прежде чем переходить к их обустройству, необходимо определиться с местом монтажа наружного и внешнего блоков, а также с тем, где же будут проходить межблочные коммуникации. Так, например, от внутреннего блока можно сделать штробы до ближайшего угла, а там уже вывести все коммуникации наружу и продолжать дальнейшие работы там, либо же довести штробы до места нахождения радиатора, т.е. как можно ближе к расположению наружного блока. На данном этапе имеет смысл составить схематический план расположения всех будущих коммуникаций: это поможет не только в дальнейшем монтаже, но и потом, когда надумается повесить бра или картину.

Прокладывание штроб – достаточно трудоемкий процесс, особенно если речь идет о бетонных стенах. Штробы должны быть и не слишком мелкими, чтобы в дальнейшем не повредить коммуникации, и не слишком глубокими, чтобы не нарушить надежность и целостность стен. Для данного случая лучше всего делать штробы шириной 5-7 см и глубиной от 4 до 6 см.

Когда все штробы готовы, можно приступать к выполнению межблочных коммуникаций и к подключению дренажа. Если планируется эксплуатировать кондиционер в зимний или переходный период, то дренажный трубопровод лучше подключить к канализации: если вывести трубку просто на улицу, то конденсат рискует замерзнуть, что может привести к поломкам

Важно, чтобы дренаж проходил ниже труб с фреонами, и тогда на следующем этапе монтажа он не будет перехлестываться с фреоновыми трубами и электрокабелями

Около того места, где будет прикреплен внутренний блок, остается пучок кабелей, замотанных гидроскотчем. Во время проведения всех строительных и ремонтных работ с этими трубами и кабелями нужно быть острожным и ни в коем случае не использовать их в качестве вешалки и т.д.

Сразу стоит отметить, что если установка кондиционера проводится уже в помещении с готовым ремонтом, то стены могут и не штробиться. Все коммуникации при этом не будут скрыты в стенах, а будут проходить сверху, правда, их можно спрятать в специальные короба: они делают весь пучок проводов и труб менее заметным, но все же более эстетичный эффект достигается, когда все прячется в стену.

Подготовка деревянного дома к облицовке

Большая часть времени и сил при отделке фасадов сайдингом уходит на подготовительные работы: пропитку стен огнезащитными и противогрибковыми составами, выравнивание их обрешеткой. А при желании сделать дом теплее – и на монтаж утеплителя.

Подготовка стен и материалов для обрешетки

Если сайдинг на деревянный дом будет монтироваться без утеплителя, то для создания несущего каркаса вам потребуются только деревянные бруски толщиной 20-40 мм и шириной от 40 до 80 мм. Если же требуется теплоизоляция фасада, то придется запастись ещё некоторым количеством брусков, толщина которых должна равняться толщине плит утеплителя. Все деревянные детали должны быть хорошо высушены и обработаны специальными средствами для предотвращения их гниения и поражения насекомыми. Ими же желательно пропитать и стены дома.

Монтаж обрешетки для утеплителя

Первый слой обрешетки устанавливается в том же направлении, в котором будет монтироваться сайдинг. Чаще всего установка сайдинга на деревянный дом делается в горизонтальном направлении, значит, и брусья мы будем крепить горизонтально.

  1. С помощью отвеса определите самую выступающую точку фасада и, ориентируясь на неё, установите нижний брус вплотную к цоколю. При этом используйте деревянные прокладки, чтобы обеспечить правильный уровень монтажа.Отвес и уровень – необходимые инструменты для разметки
  2. Точно так же закрепите верхний брус.
  3. Между нижним и верхним брусьями обрешетки, выставленными по уровню, натяните шнуры.
  4. Закрепите параллельно друг другу остальные бруски, выставляя их по уровню, определенному натянутыми шнурами. Расстояние между соседними брусками должно быть на 1,5-2 см меньше ширины плит утеплителя.

Укладка утеплителя

Прежде чем приступать к монтажу несущего каркаса, уложите между закрепленными брусками плиты утеплителя и укройте их ветрозащитной мембраной. Она укладывается внахлест и крепится к обрешетке строительным степлером.Перфорированный сайдинг — что это? Читайте здесь!

Монтаж каркаса для сайдинга

Перед тем как обить деревянный дом сайдингом, необходимо смонтировать несущий каркас. Брусы каркаса устанавливаются вертикально от каждого угла здания с шагом 30-40 см. Они крепятся саморезами к обрешетке утеплителя, которая уже выставлена по уровню. Оконные и дверные проемы обрамляются по всему периметру

Если вы решили не делать контр обрешетку, то брус должен быть толще плит утеплителя

Типы

Начать обзор уместно с высоконапорных кондиционеров канального формата. Такие аппараты могут создавать избыточное давление до 0,25 кПа. Потому получается обеспечить проход воздуха даже в крупные помещения с обильным разветвлением. Сюда относятся:

  • залы;
  • вестибюли коммерческих зданий;
  • торговые комплексы;
  • гипермаркеты;
  • офисные центры;
  • рестораны;
  • учебные заведения;
  • медицинские учреждения.

Некоторые высоконапорные системы могут работать с притоком свежего воздуха. Подмешивание добавочной воздушной массы – достаточно трудная в инженерном плане задача. Подавляющее большинство выпускаемых сейчас аппаратов рассчитаны только на рециркуляцию. Чтобы комплекс работал с приточной вентиляцией, приходится использовать специальные подогреватели поступающего воздуха. Особенно важна такая опция в российских условиях, и чем дальше на север и восток, тем это требование значимее.

Суммарная мощность нагревательных элементов достигает иногда 5-20 кВт. На это значение влияет не только климатическая характеристика местности и требуемый тепловой режим, но и число устанавливаемых модулей. Потому приходится использовать мощную проводку, в противном случае велик риск если и не пожаров, то постоянных сбоев. Канальные сплит-системы со средним воздушным напором не могут гарантировать напор более 0,1 кПа.

Низким считается напор, не превышающий 0,045 кПа. Системы, рассчитанные на такие параметры работы, находят применение преимущественно в гостиничной сфере

Вводится важное требование: каждый воздушный рукав должен быть не длиннее 0,5 м. Потому получится охладить или подогреть воздух в каком-то одном некрупном помещении и не более. По некоторым классификациям, порогом низкого давления признается 0,04 кПа

По некоторым классификациям, порогом низкого давления признается 0,04 кПа.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

  • от бухты делается отрез необходимой длины;
  • края расправляются, и устраняются все заусеницы;
  • на концах устанавливаются заглушки и пробки;
  • надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
