Монтаж погружного насоса в скважину своими руками

Схема установки скважинного насоса своими руками

Обязательным пунктом бесперебойного и стабильного функционирования системы является автоматический контроль. Конструкция состоит из следующих частей:

Гидроаккумулятор. Мембранный бак важен для удержания оптимального показателя давления, которое не должно выходить за пределы 3,5 атмосфер. Если гидробак полностью заполнен, расход воды составляет 3-4 часа

Важно ограничить частую активацию помпы, иначе возможно развитие гидроударов, которые могут разорвать трубные системы. Его корпус содержит резиновые отсеки для жидкости с напорным клапаном, а остальная часть представлена воздушным пространством, участвующим в создании давления

К баку присоединяется магистраль от погружного насоса (важна для перетекания в водяной отсек).

Шкаф с электронными и релейными механизмами управления и защиты конструкции, используемыми для контроля работы автономной станции. Помпа содержит маленькие блоки для управления насосной системой. При повышении нагрузки низкого уровня водоснабжения горизонта и нагревания двигателя посредством реле отключается оборудование. Высокоточные датчики находятся внутри трубы, что позволяет следить за изменением давления воды. Как только оно начинает падать, электронная система активирует аппарат, наполняя отсек жидкостью. Если нормализация не происходит, то нужно настроить реле.

Диспенсер напольный AquaPro 6207CH (охлаждение/нагрев/комн.темп)

Диспенсер настенный AquaPro 3207CH (охлаждение/нагрев)

Колонна аэрации AS-0844 VO-90

Технические свойства скважинных насосов

Основными характерными свойствами погружного насосного оборудования являются следующие:

• возможность создания напора воды на том уровне, на котором обеспечивается ее оптимальное извлечение из скважины и подача в систему водоснабжения;
• высокая длительность бесперебойной эксплуатации;
• цилиндрическая форма корпуса, которая предоставляет определенное удобство в процессе установки;
• некоторые модели способны проводить выкачивание из скважины, которая имеет примеси в виде песка и глины, такие приборы изготавливаются из материалов, которые имеют высокую износостойкость.

Виды насосов для скважин.

Глубинное насосное оборудование отличается хорошим качеством изготовления и высокой степенью надежности. Эти качества позволили этим приборам завоевать высокую популярность и стать востребованными у владельцев загородных домов и дачных участков.

Использование этих насосных систем стало популярным способом организации автономного водоснабжения загородных коттеджей и частных домов.

Основные преимущества погружных насосов:

• большая глубина осуществления водозабора;
• низкая техническая сложность проведения монтажа;
• отсутствие трущихся элементов, что увеличивает общий срок службы и повышает износостойкость;
• небольшой уровень шума;
• длительный срок эксплуатации.

Благодаря надежности этого оборудования обслуживание и замена погружного насоса в скважине проводятся очень редко.

Виды насосов

Выделяют следующие виды водяного насоса в скважину:

• Скважинные. Такие приборы имеют небольшой диаметр. Кроме того, они прекрасно справляются в тех случаях, когда вода содержит примеси глины или известняка. Такая разновидность отлично подходит для больших напоров и значительных расстояний между точкой водозабора и потребителем.
• Колодезные. Погружение такого водяного насоса в скважину происходит не полностью. Отверстие, предназначенное для забора воды, спроектировано внизу, двигатель охлаждается жидкостью. Некоторые модели оборудованы системой отключения при отсутствии воды.
• Вихревые. По своему типу такие агрегаты относятся к поверхностным. Из их достоинств можно отметить сравнительно невысокую цену и компактный размер. Кроме того, если вода в скважине с различными примесями, вихревый аппарат может не справиться со своей задачей.
• Центробежные. Такие приборы способны забирать воду из глубины до 9 метров. Установка насоса в скважину такого типа имеет существенный плюс – в их работе не происходит сбоя при образовании пробки из воздуха.

Первые два вида насосов относят к погружным. Для них нужен также специальный пакет SQE – комплект автоматики к агрегатам. Давление и прочие характеристики будут регулироваться техникой самостоятельно.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Разновидности насосов для скважин и их функции

Насосы для подачи воды из скважины могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности. Принцип работы устройства и его монтаж заключается в следующем:

• Его основными элементами являются рабочие колеса, установленные на один вал.
• Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
• После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
• Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

• Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
• Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
• Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

• Подавать грунтовые воды в частные дома и коттеджи.
• Участвовать в организации оросительных систем.
• Перекачивать жидкость в резервуары и емкости.
• Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

• Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
• Мощность источника электроэнергии. Скважинные насосы изготавливаются одно- и трехфазные.
• Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
• Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные. Такие агрегаты имеют некоторые преимущества перед остальными:

• Большая глубина водозабора, которая недоступна для насосов любого другого типа.
• Легкость монтажа.
• Отсутствие трущихся частей.
• Низкий уровень шума.
• Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Погружные скважинные насосы

Совет: Очень важно следить за грамотным и правильным обустройством оборудования, применять только качественные материалы. Нарушение технологии монтажа или использование плохих материалов может привести к:. Нарушение технологии монтажа или использование плохих материалов может привести к:

Нарушение технологии монтажа или использование плохих материалов может привести к:

Нарушение технологии монтажа или использование плохих материалов может привести к:

• Обрыву насоса.
• Преждевременному его выходу со строя.
• При демонтаже невозможность поднятия насоса.

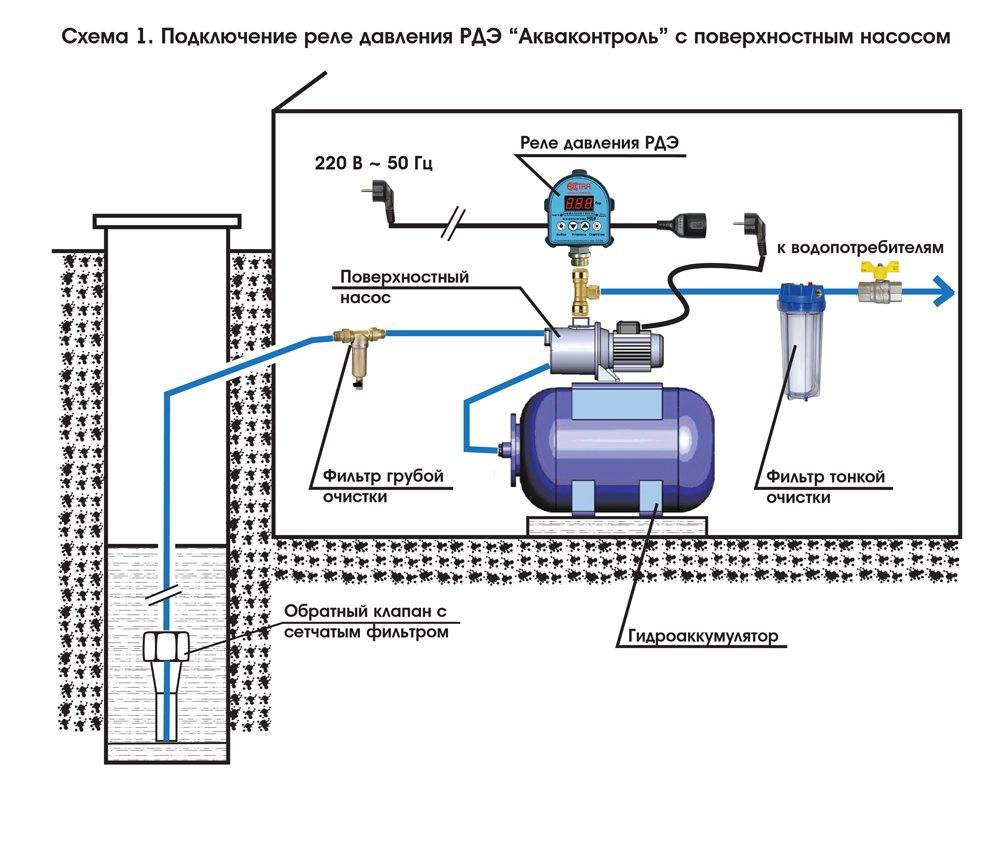

Схема для поверхностного скважинного насоса

Условия разрешают установить помпу наверху. Тогда применяют схему для поверхностного скважинного насоса, который рекомендуется размещать рядом с источником. Преимущество наружного расположения заключается в свободной доступности к аппарату, если придется ремонтировать.

Эксплуатация поверхностного гидроагрегата не сложная. Устанавливают к водяной скважине насос, опускают шланг в резервуар, включают блок пускозащитной автоматики, нажимают кнопку «Пуск». Рекомендованное расположение для результативной работы, безопасности:

• в нескольких метрах, ближе к водозабору;
• как можно дальше от населенного пункта;
• в закрытом помещении, с вытяжной вентиляцией;
• на прочном фундаменте.

• штуцер для соединений;
• рукав, шланг для водозабора;
• трубу вхождения в накопительный бак;
• набор поливных шлангов;
• фитинги, крепеж, хомуты.

Как устанавливать поверхностный тип

Установка скважинного погружного насоса своими руками по схеме поможет избежать множества проблем, которые неизбежно возникают у работников (особенно непрофессиональных), в том числе и при поверхностном типе устройства. Оно редко применяется для водоснабжения такого вида, так как предназначено исключительно для гидротехнических оборудований с незначительной глубиной (максимум 8 м). Его монтаж возможен в несколько последовательных стадий:

1. Установка конструкции в кессоне или отдельном отсеке.
2. Фиксация шланга.
3. Крепление обратного клапана (для предупреждения слива).
4. Сборка сетчатого фильтра, останавливающего мусор и прочие элементы.
5. Опускание шланга.

После окончания вышеперечисленных манипуляций можно попробовать запустить систему. Для монтажа этого типа часто привлекают адаптер, фиксирующийся к шлангу и насосу. Остальные установочные этапы проводятся идентично тому, что описано выше. Если в базовой комплектации есть эжектор, необходимо запастись двумя шлангами (всасывающий и напорный).

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
3. Обустройство внешней гидроизоляции из гравия.
4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Опускаем насос в скважину

• И последний этап установки скважинного насоса на воду своими руками по схеме — монтаж трубы в отверстие оголовка. Для того чтобы герметично закрыть устье скважины, нужно срезать верхнюю часть обсадной трубы, которая имеет резьбу. Поскольку именно этот участок является более широким по отношению к остальной части колонны.
• Срезав резьбу, разбираем оголовок на две части и нижнюю надеваем на трубу. Вверху нужно уложить плотную резиновую прослойку.
• В отверстие верхней части оголовка продеваем водоприёмную трубу, а кабель и трос проводим через специальные болты, имеющиеся с внутренней стороны крышки.
• Насос медленно и аккуратно опускаем в скважину и осуществляем его плавный пуск. Вода должна политься из трубы с достаточным напором.
• Устанавливаем верхнюю часть оголовка и надёжно фиксируем его болтами.
• После того как было произведено крепление скважинного насоса и его плавный пуск, осталось только подключить водоприёмную трубу к системе индивидуального водопровода.
• Минимальное расстояние от насоса до забоя скважины должно составлять 1 метр. А минимальная глубина погружения агрегата — 0,5 метров.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Для установки необходимо

В первую очередь необходимо приобрести специальный скважинный насос. Производительность его выбирается исходя из будущих потребностей по объему расходования воды в процессе пользования

Дополнительно нужно будет обратить внимание на наличие в скважинном насосе обратного клапана. В случае его отсутствия понадобится дополнительная его установка

Дополнительно для установки скважинного насоса понадобится ПНД труба. Длина трубы должна быть больше глубины самой скважины, чтобы потом не получилось так, что трубы не хватает и нужно будет думать, что тогда делать дальше.

Обязательно страховочный трос соответствующей толщины. Он понадобится для того, что подвесить непосредственно сам скважинный насос. А также с помощью скважинного насоса можно будет извлечь насос обратно из скважины для профилактических, например работ.

А для обеспечения скважинного насоса электричеством отдельно приобретается кабель, длина которого будет достаточна для вывода из самой скважины и подключения в электрическую цепь.

Также понадобится автоматика для того, что бы обеспечить систему водоснабжения необходимым рабочим давлением. Автоматика включает в себя встроенный обратный клапан и реле протока. С ее помощью от пользователя не понадобится никаких дополнительных действий. Будет только необходимо открыть кран и все.

Дополнительно необходимо будет еще приобрести все необходимые соединительные элементы и переходники. Чтобы не получилось так, что из-за одного отсутствующего фитинга пришлось заново ехать в магазин.

Только имея все вышеперечисленное можно приступать к сборке всех элементов.

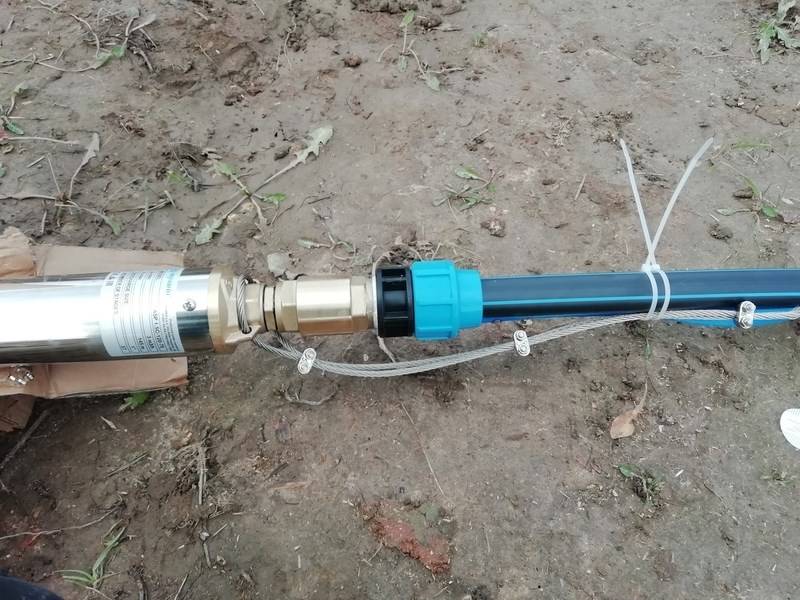

Установка погружного электронасоса в скважину

Монтаж и установка погружного скважинного насоса должны проводиться в следующем порядке:

1. Крепим к выходному отверстию переходные фитинги и при необходимости обратный клапан.
2. Вставляем в отверстие переходного фитинга трубу ПНД с гильзой внутри и фиксируем ее с помощью прижимного кольца.
3. Продеваем в проушины трос и крепим его замками.
4. Соединяем концы кабеля при помощи термоусадочной муфты.
5. Связываем электрический кабель, трос и ПНД трубу изолентой с интервалом в 1 метр.
6. Пропускаем трубу сквозь оголовок и выводим ее на поверхность, трос подвешиваем на карабин, сетевой шнур продеваем через отверстие в крышке оголовка. Обычно пластиковую трубу обрезают на уровне оголовка и прикручивают к ее концу ПДН фитинг.

Рис.9 Монтаж насоса для установки в скважину

Монтаж погружного насоса в скважину необходимо начинать после приобретения всех необходимых комплектующих, основной инструмент для проведения работ — комплект гаечных ключей разного диаметра, лучше — один или два разводных ключа.

Установку комплектующих на насос и опускание его в скважину довольно просто сделать самому — это не займет много времени при соблюдении всех рекомендаций и порядка работ.

Советуем почитать: Оголовок для скважины

Выбор насоса

Мало пробурить водяную скважину, необходимо еще и правильно подобрать к ней соответствующее оборудование. Как это сделать?

• диаметр прибора должен соответствовать ширине стенок скважины;
• насос должен свободно входить как в отверстие, так и;
• предпочтительнее выбирать центробежные аппараты. Особенно это касается глубинных песчаных шахт;
• подсчитайте необходимое вам количество воды. От этого следует отталкиваться, выбирая такой показатель агрегата, как производительность.

В последнее время пользуются популярностью так называемые умные насосы для скважин. Такие приборы стоят недешево, однако их цена полностью оправдывает себя. Прибор оснащен специальными датчиками, которые реагируют на увеличение потребления воды – включается повышение напора жидкости. На этом возможности такого прибора не заканчиваются, перечислять их можно долго. При желании как подключить насос к скважине на даче или приусадебном участке можно узнать из видео.

Несколько полезных и важных советов

При установке любой глубинной конструкции нужно использовать качественные материалы

Особенно важно выбрать прочные соединения

Наглядное пособие для установки насоса.

Например, для того чтобы подсоединить обратный клапан к трубе, подающей воду, следует купить латунный фитинг.

При этом нужно обратить внимание на наличие забивной втулки на таком соединении. Это поможет предотвратить сжатие изделия в сечении и компенсировать то напряжение, которое генерирует компрессионный фитинг

Для подсоединения конца с противоположной стороны конструкции, там, где оголовок имеет специальный выход, устанавливают забивной фитинг. Он тоже должен быть выполнен из латуни.

Для фиксации кабеля и троса на трубе, подающей воду, применяются хомуты из пластика. Их советуют устанавливать на расстоянии 2-3 м друг от друга. Это необходимо для того, чтобы при опускании конструкции не запутывался кабель. Вместо хомутов возможно использование изоленты. Замена рекомендованных материалов не допускается — это делается в целях безопасности.

Правила установки поверхностного насоса

На глубоких гидротехнических сооружениях поверхностные помпы устанавливать нецелесообразно. При погружении ниже 8 м такие устройства выходят из строя. На мелких скважинах их монтаж оправдывается благодаря более низкой цене, чем у погружных вариантов.

Процедура установки состоит из следующих поочередных действий:

1. Для размещения оборудования подготавливается отдельное помещение. Можно для поверхностной помпы выделить место в кессоне.
2. На всасывающий патрубок надевается резиновый рукав. Его длины должно хватить для соединения с водоносным слоем.
3. С противоположной стороны шланга фиксируется обратный клапан. Он выполняет функции прекращения слива жидкости при отключении механизма.
4. Поверх клапанного устройства монтируется сетчатый фильтр. Он отсеивает фрагменты ила и гранулы песка.
5. Конец эластичного рукава опускается в воду.

Завершается процесс пробным запуском.

Виды поверхностных насосов

Насосы поверхностные бывают трех типов – центробежные, эжекторные и вихревые. Они отличаются друг от друга особенностями конструкции и рабочими качествами.

Таблица. Виды поверхностных насосов.

Вихревой	Внутри корпуса такого насоса находится специальная ось, на ней закрепляется так называемое рабочее колесо, на котором располагаются лопасти. Именно они и будут передавать воде энергию движения во время вращения основной оси. Это небольшие по размеру установки, стоят они недорого. Глубина всасывания у них небольшая, поэтому чаще их используют не для закачивания воды в гидроаккумулятор, а для регулировки показателей давления в водопроводной системе, полива, откачки воды из подвала во время паводков весной. КПД – всего около 45%. Не рекомендуются для использования в качестве насоса для заполнения гидроаккумуляторов.
Центробежный	Такой насос еще называется самовсасывающим и внутри имеет специальные колеса, которые во время работы устройства и создают необходимое давление. Вращаются они за счет рабочего вала, опирающегося на подшипники. Мощность выше, чем у вихревого насоса, а потому воду он может закачать с большей глубины и может быть использован для организации системы водоснабжения жилого дома. Это более дорогой, но в то же время надежный и крепкий тип устройства с КПД до 92%. Может применяться для создания насосной станции в доме.
Эжекторный	Такой насос состоит из двух циркуляционных контуров: в одном из них жидкость подается в эжектор, где образуется разность давлений благодаря эффекту Бернулли, а из второго контура поступает вода. Такая конструкция позволяет опустить насос на глубину, что решит вопрос с небольшой высотой всасывания. Но в последнее время такие установки спросом не пользуются, так как есть более эффективные погружные насосы.

Принцип работы самовсасывающих насосов

Исходя из выше написанного, можно отметить, что лучше всего приобретать именно центробежный насос. Это самый оптимальный вариант. Ознакомимся с его устройством поближе: на имеющемся внутри механизма редукторном валу установлена пара дисков. В одном из них сделано небольшое отверстие, соединенное со свободным пространством между этими деталями. В этом промежутке есть пластины, наклоненные под определенным углом – они создают специальные канальца от центра свободного пространства к краю. Эти «ходы» соединены с диффузором, соединенным, в свою очередь, с подающим водоводом. А всасывающий шланг подключается к дисковому отверстию.

Горизонтальный поверхностный насос центробежный

Междисковое свободное пространство и шланг всасывания заполняются водой, затем запускается редуктор, а пластины-лопатки начинают вращаться и выталкивать воду. Этот процесс происходит за счет центробежной силы. В итоге в центре создается разряженное пространство, а по краям и в диффузоре, напротив, давление повышается. Чтобы выровнять этот «перекос», система будет стремиться выровнять показатели и начнет качать воду. Таким образом и работает эта установка.

Электронасос автоматически подаст воду в дом, что весьма удобно и практично

Монтаж погружного насоса

Глубинные ЦН зарекомендовали себя как простые и надежные агрегаты, чаще всего их устанавливают своими руками. Если длина напорного трубопровода составляет 20 м и более, то потребуется помощь 1-2 человек для опускания насоса в ствол скважины. Остальные работы можно сделать самому.

Шаг 1: подготовка к монтажу оборудования

Перед установкой насоса в скважину монтируют трубопровод и закрепляют трос на корпусе устройства. Крепление напорной трубы к патрубку ЦН осуществляют с помощью резьбовых фитингов для ПНД-изделий. Чтобы не было протечек воды, соединение герметизируют паклей либо ФУМ-лентой. Некоторые домовладельцы устанавливают обратный клапан на напорном фланце. Такой монтаж оправдан, если на водяном аккумуляторе клапан не предусмотрен. В таком случае вся система будет находиться под давлением.

На этом рисунке наглядно представлен монтаж погружного насоса в скважину, а также общая схема водоснабжения частного дома из скважины.

Тросик крепится к проушинам, расположенным на верхней крышке гидравлической части. Его пропускают через оба отверстия и закрепляют специальными планками. Одна устанавливается в 10-15 см от корпуса, вторая — в конце огона таким образом, чтобы не торчал конец троса. Закрепленный подобным способом, он не сможет повредить трубу или электрокабель. Последний необходимо отсоединить от конденсаторной коробки и при необходимости удлинить.

Собранную конструкцию расстилают на земле и соединяют хомутами или изолентой с шагом 1-1,5 м. На тросике делают огон и наматывают на барабан. Перед монтажом обязательно проверяют сопротивление изоляции электродвигателя (Rиз), которое должно быть более 500 мОм. Через горловину заливают корпус привода водой, проверяют вращение вала в одну и другую сторону. Повторно измеряют Rиз, которое должно быть не менее 10 мОм.

Шаг 2: погружение насоса в скважину

Перед началом работ монтируют нижний элемент оголовка скважины. Вначале на выступающую часть обсадной колонны надевают фланец, а затем уплотнительное кольцо. В связи с тем, что опускаемая конструкция имеет большой вес, тросик наматывают на ручную лебедку. Она будет удерживать конструкцию, и с ее помощью легко регулировать скорость опускания насоса.

Погружной ЦН направляют в ствол скважины и, вращая вал лебедки, опускают, придерживая за трубу. При достижении зеркала воды послышится характерный звук. Бытовой погружной насос должен находиться не глубже 5 м от поверхности. В противном случае может нарушиться герметичность электрических вводов, что приведет к поломке электродвигателя.

Тросик огоном закрепляют за рым на внутренней стороне крышки оголовка. Напорный трубопровод пропускают через центральное отверстие, а через другое — электрический кабель. ПНД-изделие обрезают и устанавливают угловой фитинг, который подключают к гидроаккумулятору. Обе части оголовка стягивают болтами. Кабель подсоединяют к конденсаторной коробке и подключают автоматику. Сопротивление изоляции системы должно составлять не менее 10 мОм. Пуск агрегата возможен не раньше чем через 15 минут после погружения, это время необходимо для заполнения двигателя водой.

Шаг 3: определение точки работы насоса

Рабочая точка центробежного насоса — это определяющий параметр для его корректной работы. Он находится как точка пересечения кривых характеристики ЦН и характеристики системы. Этот показатель важен при выборе агрегата. Имея требуемые величины, определяющие рабочую точку (напор насоса и расход системы), можно подобрать агрегат, отвечающий требуемым характеристикам.

При определении параметра для бытовых систем учитываются протяженность вертикальных и горизонтальных участков, диаметр трубопровода или шланга, наличие регулирующей арматуры и мест изменений диаметра и др. В зависимости от этих данных строится кривая системы, которая может меняться. Характеристики насоса остаются постоянными, т. к. изменение параметров возможны при регулировании оборотов вращения либо при работе нескольких агрегатов в одной системе. Поэтому определение рабочей точки после монтажа нецелесообразно
