Особенности установки счетчика электроэнергии в квартире
Для экономии рекомендуется монтировать специальные приборы, которые фиксируют расход по временным зонам.

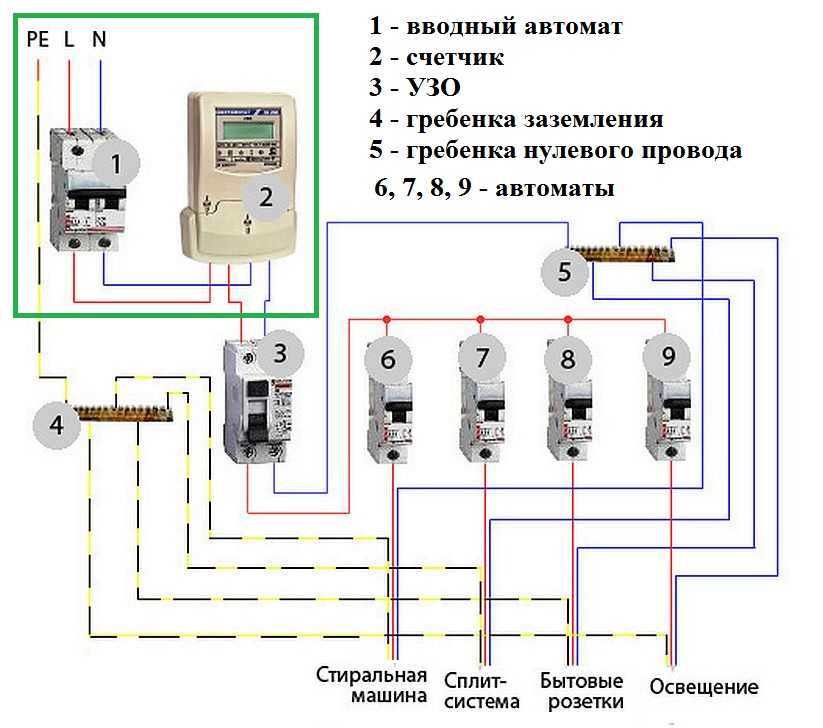

Схема подключения двухтарифного ИПУ
Порядок подсоединения такого механизма не сильно отличается от однофазного и трехфазного устройства. Единственная разница – большее количество контактов, что требует применения подходящих автоматов.
Последовательность действий:

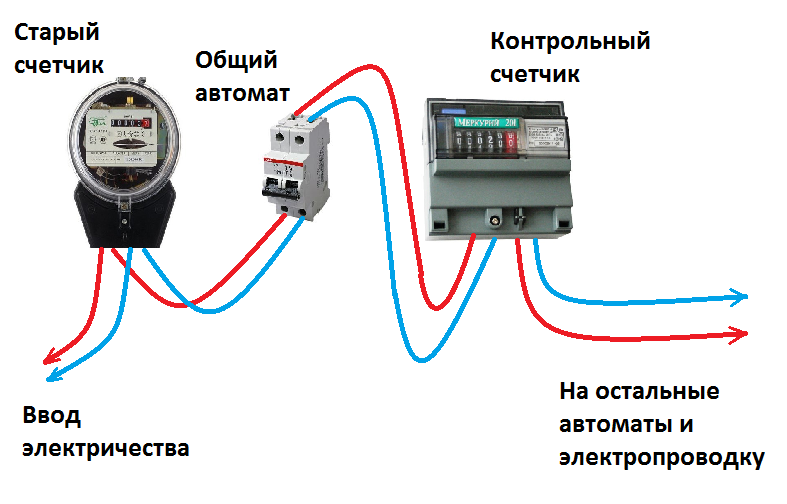

- В систему встраивается вводный элемент, от которого пускаются перемычки к счетчику.
- Монтируются УЗО или однополюсные автоматы. Для трехфазного прибора в сеть устанавливается автомат трехфазной нагрузки.
- Фазные контакты соединяются между собой, ноль отводится на шину.
- Выполняется настройка. Для этого нужно вызвать специалиста энергосбытовой компании.
Если собственник выполняет подключение сам, важно соблюдать схему, представленную в технической документации. Двухтарифный электросчетчик подключается по той же схеме, что и однотарифный, но прибор требует дополнительной настройки после установки. Двухтарифный электросчетчик подключается по той же схеме, что и однотарифный, но прибор требует дополнительной настройки после установки

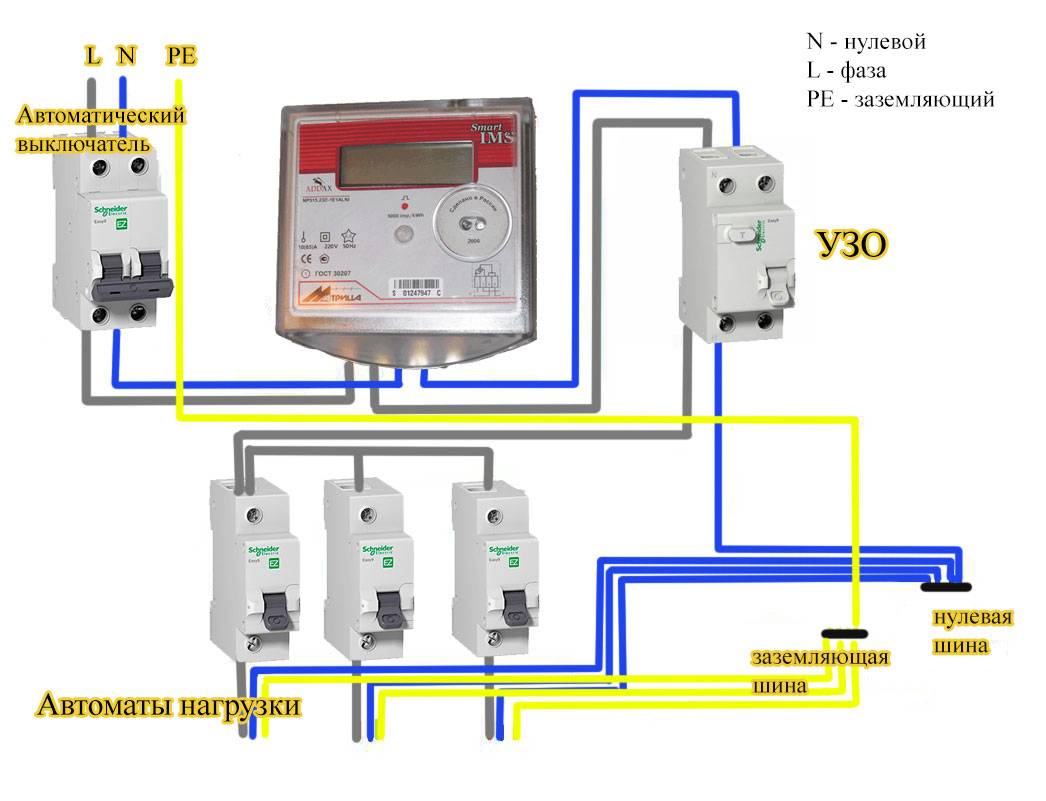

Двухтарифный электросчетчик подключается по той же схеме, что и однотарифный, но прибор требует дополнительной настройки после установки
Где установить счетчик электроэнергии
Место установки счетчика указано в проекте. Если счетчик заменяете, его ставите на место прежнего. Для новых сетей устанавливается бокс (щиток), в него уже монтируется счетчик. В многоэтажных домах есть тенденция переноса счетчиков с лестничных клеток в квартиры. С одной стороны, неплохо — доступ только и исключительно ваш. С другой — все что в квартире — под вашу ответственность. И замена, и поверка — все на вас.
При подписании договора на составление проекта электрификации дома, можете указать, где хотите поставить счетчик электроэнергии
Если сеть монтируется для частного дома, могут потребовать установить счетчик на столбе. Тогда для вводного автомата и счетчика требуется отдельный щит, а для всей остальной «начинки» — свой. Требование это законодательно ничем не подкреплено. Так решили в некоторых энергопоставляющих организациях. Мотивируют это тем, что контролеру проще списывать показания «со столба», т.е. не заходя в дом. Также нет возможности протянуть «левую» ветку электропитания. Так то оно так, но это не требование, а пожелание. Выполнять его или нет — решать вам. Правда, если решите ставить счетчик в доме, придется до мелочей соблюдать ПУЭ. Тут уже придется изучать нормативные документы и проводить все работы с соблюдением всех требований.
Технические мероприятия
Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.
Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:
Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.
Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

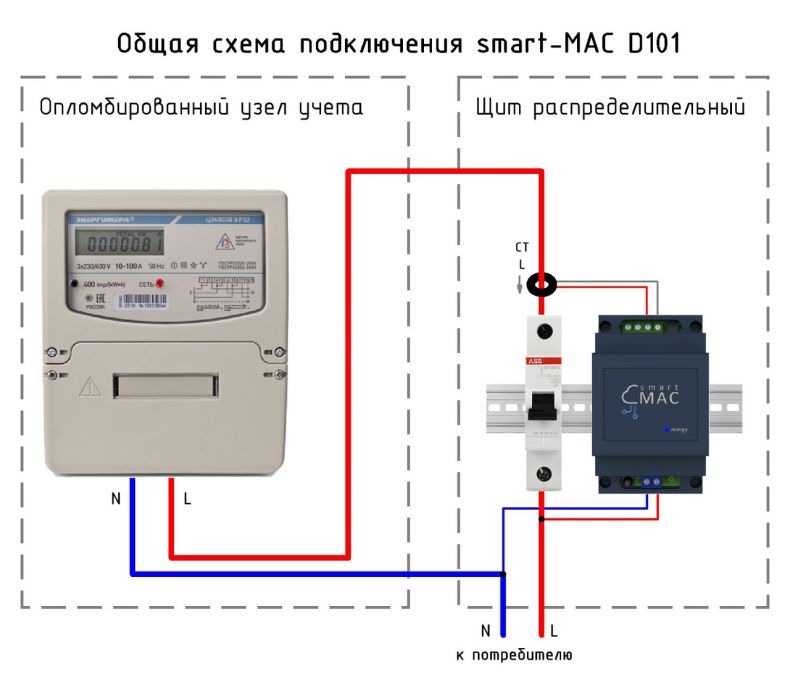

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:
- Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
- Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
- В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
- Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
- Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
- Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.
При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.
Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!
В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.
Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.
Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:
Монтаж однофазной модели

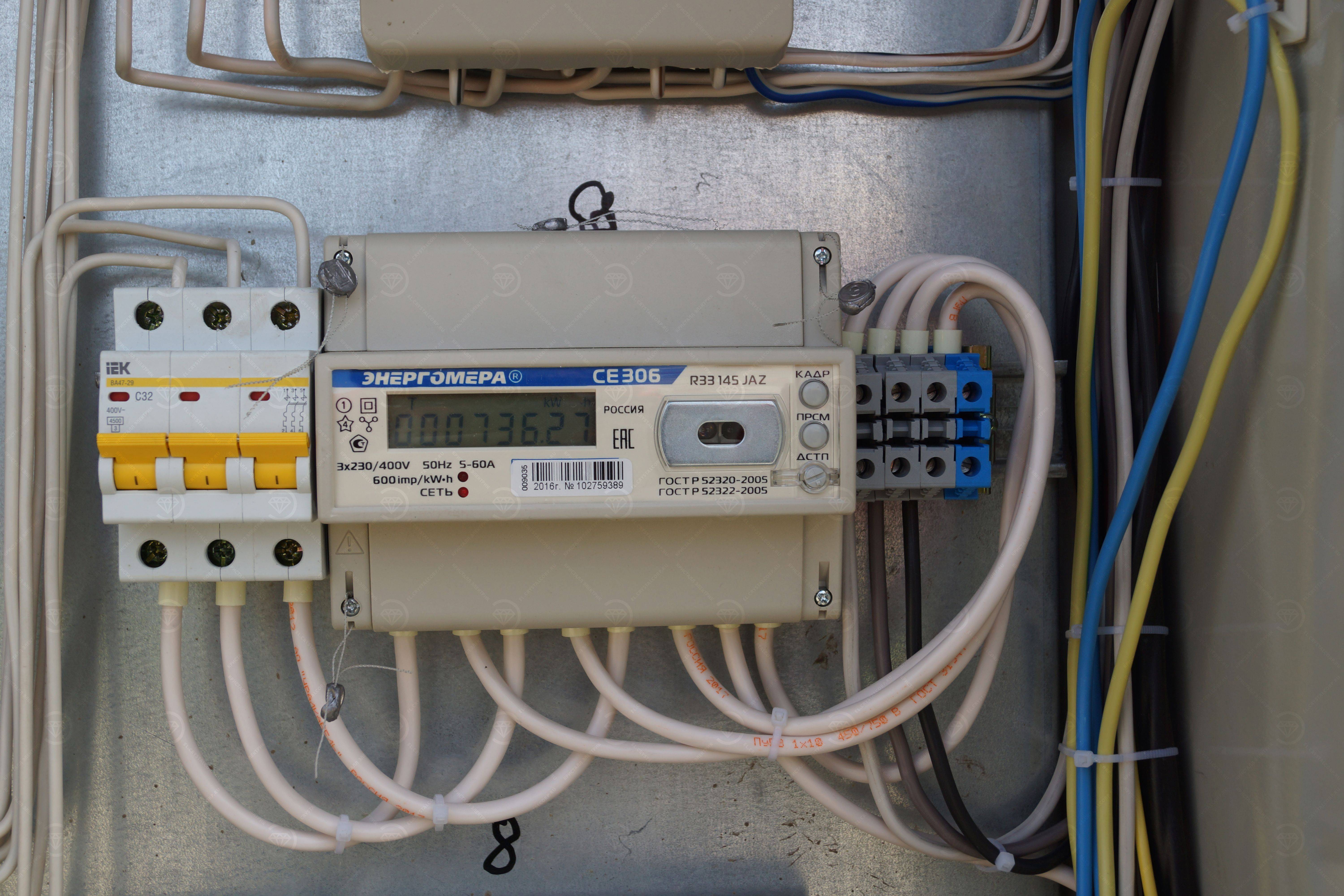

Правила установки трехфазного прибора учета
Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.
Правила установки
Перед тем, как произвести подключение, необходимо обратиться в компанию, которая поставляет электроэнергию с заявлением. При этом надо дополнительно предоставить такие документы:
- Те, которые подтверждают право собственности на жилую недвижимость.
- Ситуационный план места, где планируется установить прибор для учета.
- Техническую документацию по установке электросчетчика. В ней должны быть отражены такие вопросы: план расположения кабеля до счетчика, наличие заземления, расчет мощностных и других характеристик учетного прибора.
Технические документы готовятся с участием специалистов.
Место, где устанавливают счетчик, должно быть выбрано таким образом, чтобы был возможен свободный доступ представителей контролирующей организации. Конкретные требования к месту установки в нормативных документах не оговариваются.
Это важно для обеспечения возможности беспрепятственного снятия показаний, проверки наличия пломбы и контроля технической исправности прибора. Нормативные документы относительно установки электросчетчиков, а также рекомендации энергопоставляющей компании могут иметь спорные или противоречащие моменты. Тут можно привести примеры:
Тут можно привести примеры:
Нормативные документы относительно установки электросчетчиков, а также рекомендации энергопоставляющей компании могут иметь спорные или противоречащие моменты. Тут можно привести примеры:
- В правилах устройства электроустановок сказано о необходимости устанавливать счетчики в помещениях. В то же время электрокомпании выгоднее, чтобы это было сделано на улице, чтобы обеспечить более легкую возможность снятия текущих показаний.
- В нормативных документах указано, что максимальная высота расположения коробки равна 170см. Однако компания рекомендует использовать высоту в три метра или выше для того, чтобы обеспечить сохранность прибора.
Все спорные моменты должны быть рассмотрены и зафиксированы в тексте документа.
Важно! При установке вне помещения важно то, насколько электросчетчик защищен от влияния непогоды. Если прибор, который ранее использовался в доме, выносится на улицу, то существует риск того, что он не сможет работать во время зимних морозов. Обычно местами, где устанавливается электросчетчик в частном доме, являются фасад дома или столб линии электропередач
Разводку при этом располагают внутри частного дома. Столб, на котором монтируют коробку, должен находится на придомовом участке
Обычно местами, где устанавливается электросчетчик в частном доме, являются фасад дома или столб линии электропередач. Разводку при этом располагают внутри частного дома. Столб, на котором монтируют коробку, должен находится на придомовом участке.
Модель, которая устанавливается на улице, должна быть защищена от дождя, снега, жары и мороза. В зимнее время, чтобы перенести мороз, должен использоваться обогрев для счетчика. Поскольку этот прибор будет доступен практически любым лицам, нужно обеспечить для него антивандальную защиту. Важным вопросом при установке является то, кто будет оплачивать его работу в процессе эксплуатации.
Правила установки электросчетчика предусматривают, что после установки должна регулярно производиться проверка приборов. Для трехфазных счетчиков такой период составляет 1 год, для однофазных — 1 год.
Перед использованием необходимо убедиться в целостности пломбы. Если она отсутствует, установка электросчётчика в частном доме невозможна, требуется вызвать специалиста из компании, которая поставляет электроэнергию для проведения опломбирования.
Место установки
Правила для установки электросчетчика детально описаны в нормативных документах.
Независимо от того, в многоквартирном или частном доме выполняется монтаж прибора, помещение под установку должно быть сухим и хорошо проветриваемым. Попадание влаги на счетчик не допустимо.

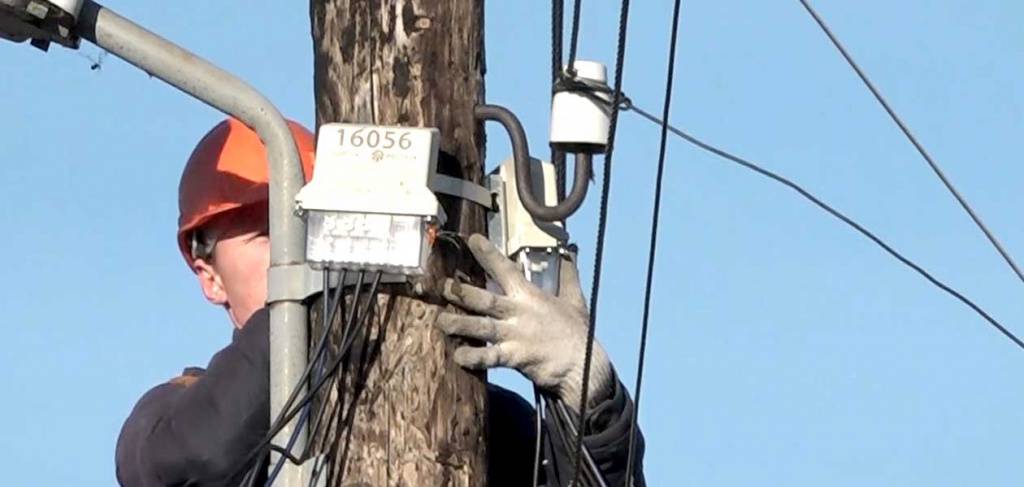

Если его приходится крепить на столбе, то предварительно следует смонтировать герметичный защитный кожух.
Видео:
Для установки на улице выпускаются специальные приборы, которые рассчитаны на эксплуатацию в широком диапазоне температур — зимой и летом.
Счетчики в обычном исполнении работают при температуре от 0 до +40 градусов.
Дачный домик
Установка счетчика на даче выполняется как можно ближе к точке ввода кабеля в помещение, то есть на ближайшем столбе к зданию. Доступ к прибору должен быть свободным и не захламлен громоздкими предметами.
Схема подключения однофазного прибора учета стандартная. В некоторых садовых товариществах утверждено правило, согласно которому прибор крепится на столбе.
Опора линии электропередач должна находиться на улице, поблизости от домика.

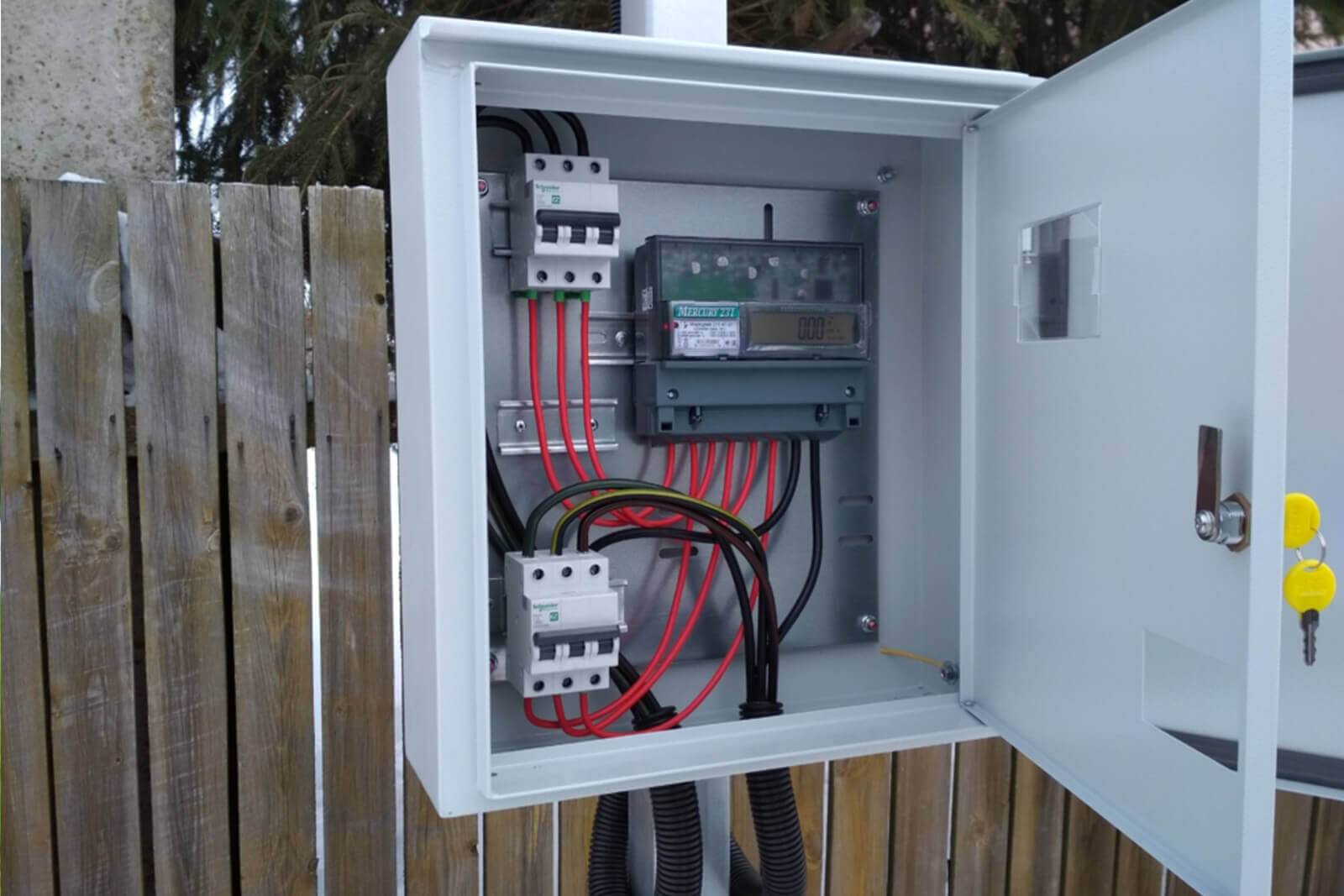

При таком расположении счетчик на столбе помещают в защитный бокс, который обеспечивает возможность визуально считывать информацию.
Если на улице расстояние до ближайшей опоры велико, то счетчик можно закрепить на трубостойке, которая установлена под навесом.
Оба варианта — и с расположением прибора на трубостойке, и с прикреплением счетчика на столбе — актуальны.
Гараж
Практика показывает, что в гараже иногда требуется установка трехфазного счетчика. Схема подключения такого прибора более сложная, по сравнению с той, которая применяется при монтаже однофазного.
Бывает такое, что владелец гаража решает провести своими руками установку прибора учета на улице рядом с гаражом, то есть на ближайшем к сооружению столбе.
Учитывая то, что в гараже имеет место высокая запыленность, присутствуют различные агрессивные вещества, то устанавливать счетчик необходимо в малодоступной зоне.
Именно поэтому монтаж прибора на столбе за пределами помещения оправдан, а сама установка — законна. Но при этом надо следить, чтобы счетчик на улице не стал легкой добычей для посторонних.
Высота крепления зависит от габаритов помещения. Совсем «под потолок» крепить счетчик не рекомендуется.
Но и меньше чем на метр от пола опускать тоже не желательно. Эти требования обеспечивают надежное и бесперебойное электроснабжение объекта.
Для прибора учета на улице (на столбе) вышеописанные требования установки своими руками тоже актуальны.
Коттедж
Самостоятельная установка счетчика в частном доме считается стандартной процедурой.
Правила установки электросчетчика в частном доме давно расписаны. Схема электропитания коттеджа разрабатывается уже на этапе проектирования.
Чтобы разделить учет потребления энергии на отопление и на освещение в частном доме, гараже и на улице, используется преимущество однофазного контура.
Однофазная схема электропитания гораздо проще в монтаже и обслуживании.
Многоэтажный дом
В многоквартирном высотном доме места под установку счетчиков определены заранее. Приборы учета монтируются на лестничных площадках в специальных шкафах.
По действующим правилам эксплуатации электрических приборов и установок допускается установка электросчетчика в многоквартирном доме в отдельной квартире, если это удобно владельцу.
Монтаж счетчиков на таких объектах, как правило, выполняется специализированными компаниями. Однако стоимость их работы по карману лишь зажиточным владельцам квартир.
Владелец жилого помещения, в надежде сэкономить свои финансовые средства, может сделать это самостоятельно, однако требования для монтажа своими руками необходимо изучить заранее.
Обладая начальными познаниями в электротехнике, любой человек, даже женщина, справится с поставленной задачей.

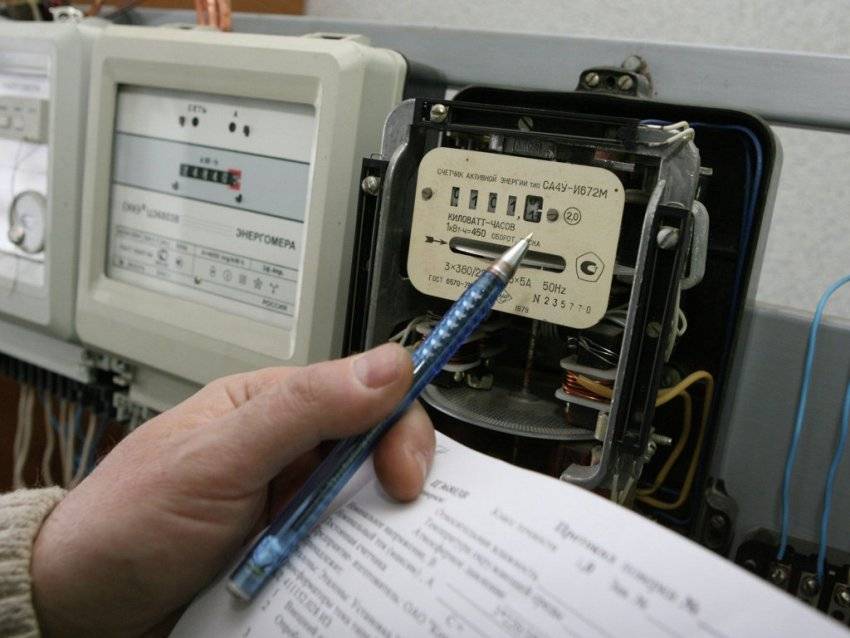

Куда обратиться для замены счетчика
Если установленный в отношении пользователя прибора учёта вышел из строя или у счетчика истёк срок межповерочного интервала, то необходимо оставить соответствующую заявку:
При обращении укажите следующую информацию:
- Ваши ФИО и номер лицевого счета/подробный адрес;
- Ваш контактный номер телефона;
- подъезд, этаж, код домофона;
- причину необходимости замены прибора учета;
- сообщите показания прибора учета на дату обращения;
- свободен ли доступ к прибору учета (свободный доступ/закрыт на замок/щит заварен).
Также можно заполнить заявку онлайн в личном кабинете пользователя АО «Мосэнергосбыт». Сделать это можно следующим образом:
После того, как мастер из АО «Мосэнергосбыт» установит прибор учета, он должен поставить пломбу на новый счетчик и выдать вам акт проведенных работ.
Гарантирующий поставщик или Сетевая организация, на которых возложена обязанность по замене приборов учета, заранее уведомляют потребителя и управляющую компанию о дате и времени допуска прибора учета в эксплуатацию (замены/установки счетчика).
Вышеупомянутые заявки можно оставить как на сайте, так и позвонив на горячую линию организации +7 (499) 550-9-550.
Предоставление данных об установленном счетчике
После установки нового электросчетчика в вашем помещении, необходимо обеспечить данные о нем жилищной организации или компании-поставщику электроэнергии.
В паспорте изготовителя электросчетчика указан класс точности и коэффициентом трансформации, а также интервалы годовой поверки, исполнитель монтажа должен заполнить паспорт на новый электросчетчик и отправить его в жилищную организацию или компанию, которые обеспечивают его пломбирование.
Также следует сообщить данные о нагрузке, напряжении, допустимых токах и кабелях, которые используются при подключении.
В случае повреждения счетчика или его замены, необходимо сообщить о проведенных работах и предоставить показания старого или нового установленного счетчика.
Если вы заметили, что показания вашего счетчика завышены, необходимо обратиться в компанию-поставщика и запросить поверку устройства.
Общие правила для владельцев квартир: ввод нового оборудования и его демонтаж могут выполняться только по предварительному разрешению жилищной организации или компании-поставщика.
Ввод электросчетчика производится в специально установленный вводной автомат, не допускается подключение оборудования без пломбировки и нарушения порядка.
Оплачивает пломбировку и поверку компания-поставщик электроэнергии в плановом порядке, а владельцы квартир должны обеспечить доступ исполнителям для проведения работ.
Предоставление данных о местоположении счетчика и номерах пломб
При установке нового электросчетчика в вашем жилищном помещении важно следовать определенному порядку действий. Один из важных моментов – предоставление данных о местоположении счетчика и номерах пломб
Эти данные обеспечивают контроль за показаниями счетчика, а также защищают от возможных повреждений.
В первую очередь необходимо определить место, где будет располагаться вводный автомат и счетчик. В квартирах дома обычно есть специальное место для их установки – электрощитовая. Если такого помещения нет, то самое удобное место для установки – это входная дверь квартиры.
Согласно действующему законодательству, установку счетчиков выполняют только организации с соответствующей лицензией. Для установки нового счетчика нужно подать заявку в компанию-поставщика электроэнергии. Компания, в свою очередь, должна отправить на ваши контактные данные сотрудника, который выполнит установку счетчика.
Перед установкой нужно отправить компании данные, которые будут указаны в паспорте изготовителя счетчика. Это номер счетчика, диапазон напряжения, допустимые интервалы поверки, номера клемм и другие данные. Если у вас уже был установлен счетчик, то эти данные должны быть указаны в паспорте замены.
Важно помнить, что эксплуатационные характеристики оборудования и заявленная производителем нагрузка могут быть завышенными. Если вы заявите завышенную нагрузку, то это может привести к ошибкам в показаниях счетчика, а также повредить оборудование и кабеля
Поэтому важно четко соответствовать существующей нагрузке потребителя.
Важный вопрос – это допускается ли демонтаж старого счетчика и установка нового своими силами или это должны делать специально обученные люди. Согласно правилам монтажа, демонтаж старого счетчика и установка нового может быть выполнен только организациями с лицензией, что связано с требованиями безопасности.
Все описанные выше действия по установке и монтажу счетчиков, а также получение данных о пломбах и местоположении счетчика, обязательны для новых владельцев квартир, а также при замене старого счетчика на новый в плановом интервале поверки.
Выбор счетчика электроэнергии: классификация приборов
Технический прогресс не стоит на месте, поэтому современные технологии внедрились во все сферы жизни. Электроэнергетика в этом плане не исключение. Поэтому выбор современных счетчиков для учета использованной электроэнергии достаточно широк.
Механические счетчики дешевые, но они имеют значительные погрешности в работе
Классификация приборов осуществляется по таким параметрам, как принцип работы и количество фаз. Каждое из устройств обладает своими техническими характеристиками и особенностями.
В зависимости от принципа работы существуют такие типы электросчетчиков:

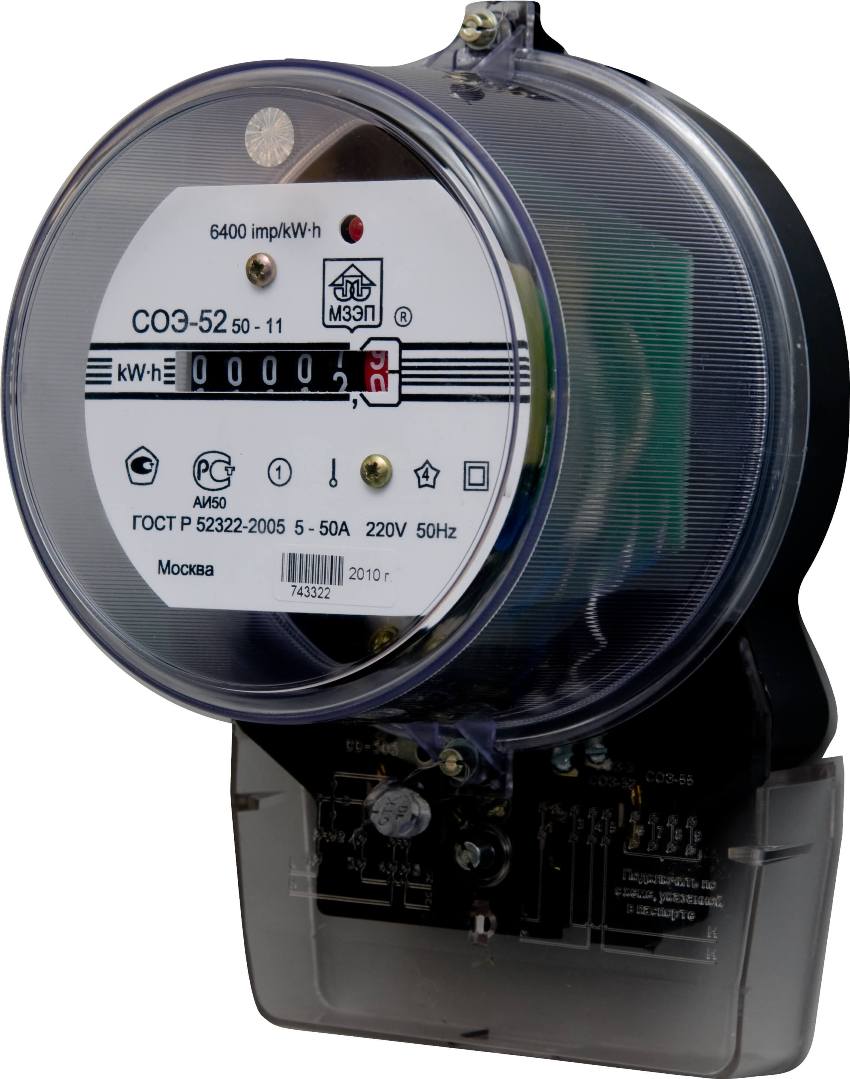

- Механические устройства – наиболее распространенный вариант. Механические детали прибора движутся благодаря электрическому току, который проходит через счетчик. Количество вращений свидетельствует о потребляемой электроэнергии. Данные приборы дешевые, но они имеют значительные погрешности в работе.

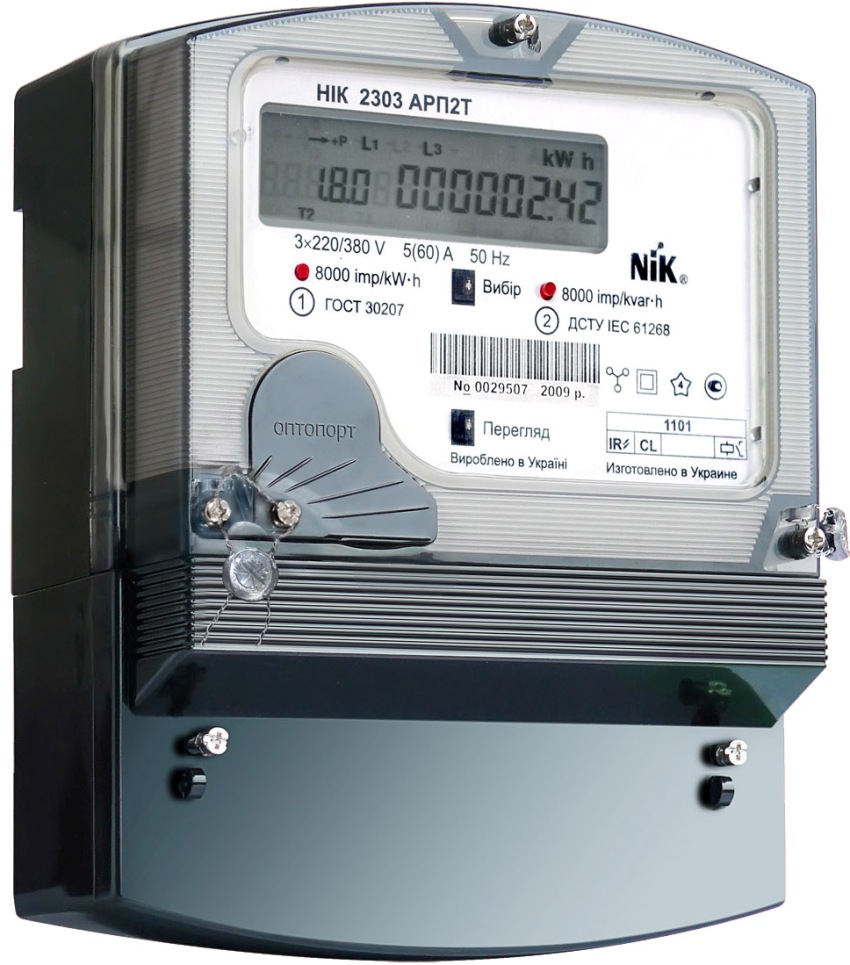

- Электронные конструкции – более современные устройства. Количество использованной электроэнергии фиксируется с помощью специальной микросхемы или полупроводника. Затем полученная информация передается с помощью датчиков. Данные устройства работают намного точнее, но и цена их выше.
В зависимости от количества фаз счетчики электроэнергии бывают однофазные и трехфазные. Количество фаз прибора должно соответствовать количеству фаз в сети. Однако в некоторых случаях трехфазные электросчетчики подключаются к электросети с одной фазой. При наличии трехфазной сети возможна установка лишь трехфазных устройств.
Электронные устройства работают намного точнее механических приборов
Технологии развиваются все больше, и теперь возможна установка новых счетчиков электроэнергии, которые способны выполнять учет использованного электричества по нескольким тарифам. Итак, существуют:
- однотарифные приборы, которые ведут подсчет лишь по одному тарифу;
- двухтарифные устройства – счетчики, которые делят сутки на две тарифные зоны: дневную и ночную;
- трехтарифные счетчики, учитывающие потребление электроэнергии в зависимости от трех временных интервалов: пикового, ночного и полупикового.
В зависимости от количества фаз счетчики электроэнергии бывают однофазные и трехфазные
Высота установки счетчика электроэнергии в квартире
Крепление проводов к клеммам электросчетчика осуществляется с применением винтового соединения. Электропитание с выходных клемм однофазного счетчика поступает на распределительные и защитные устройства. При этом «фаза» поступает на дифавтоматы, УЗО и предохранители, а «ноль» поступает на общую клемму. Целесообразно располагать это электрооборудование в одном щитке.
В квартире ноль общий для всех устройств, потребляющих электроэнергию. Остальные клеммы используются для подключения рабочих фаз, общедомовых и квартирных устройств. Общедомовая электросеть подключается к квартире через входной автомат.
Законодательная база
Порядок установки и замены индивидуальных приборов учёта потребляемой электроэнергии регламентируется законом № 522-ФЗ от 27.12.2018 г., а также постановлением Правительства РФ №950 от 29.06.2020 г.
Согласно этим документам, с 01.07.2020 г. установлены гарантирующие и сетевые энергетические компании, осуществляющие замену электросчётчиков.
Многоквартирные дома — замену приборов учёта производят гарантирующие поставщики.
В индивидуальных жилых домах — организации, к сетям которых подключены дома.
Этими же законами прописана установка новых интеллектуальных счётчиков, передающих дистанционно показатели потребляемой электроэнергии, поэтапная замена счётчиков старого образца на «умные» приборы учёта, согласно разработанных в регионах графиков.
В 2023 году уже нельзя установить счётчик старого образца. В новостройках сразу предусмотрена установка «умных» счётчиков. Старые будут менять по мере наступления срока поверки, в случае поломки или окончания срока действия.
В каждом регионе составлены графики плановой замены старых счётчиков на новые интеллектуальные. Ознакомиться с ними можно на сайтах компаний, поставляющих электричество.
В 2022 году принят закон № 40-ФЗ от 06.03.2022 г. В статье 1, пункт 1, подпункт б этого закона установлена ответственность гарантирующих поставщиков и сетевых организаций за необеспечение своевременной замены приборов учёта. Это наложение административного штрафа на должностные лица 20 000 — 30 000 руб., на юридические 50 000 — 100 000 руб. Штраф может быть наложен по заявлению потребителя или управляющей компании. Вступает в силу с 01.01.2024 г.
Как правильно установить электросчетчик
Переходить ли на многотарифный план?
Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?
Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.
Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.
По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.
Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?
Правила подключения счетчика электроэнергии:
Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.
Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу? Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке
голоса
Рейтинг статьи
Заключение по теме
Многие себя считают опытными специалистами в области электрических сетей, поэтому допускают много ошибок, которые могут иметь серьезные последствия, как для имущества, так и для самого человека. Поэтому напоминаем, что проводить ремонтные работы или проверять наличие напряжения, когда выбивает автоматы в щитке, можно только при отключенном общем автоматическом выключателе. Лучше, вообще, никуда не соваться, при любых проблемах вызывайте электрика.
Сборка электрощита своими руками – пошаговая инструкция и рекомендации

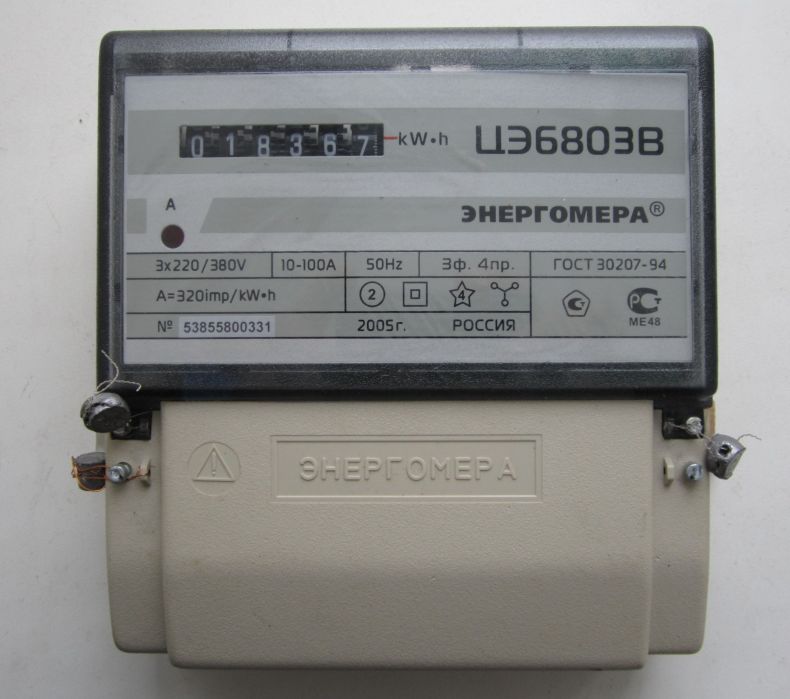

Счетчик «Энергомера» — принцип работы на примере марки ЦЭ6803В
