Различные схемы подключения трехфазного счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в . Если ставится в квартире, то обычно недалеко от двери.

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Устройство и принцип работы

На практике применяют различные трехфазные счетчики тока, различающиеся по принципу работы:

• Индукционная – это набор обмоток тока и напряжения для каждого из фазных проводников, которые приводят в движение алюминиевый диск, вращающийся под действием электромагнитных полей.
• Электронные – выполняют измерение и расчет данных без использования подвижных элементов. В основе реализации электронных счетчиков трехфазного тока лежит система преобразования аналогового сигнала в цифровой.
• Гибрид – представляет собой переходный этап от индукционных моделей с механическими вращающимися частями к электронным.

Каждый тип счетчика имеет свои конструктивные особенности, поэтому в качестве примера рассмотрим обобщенную модель электронного трехфазного счетчика как наиболее перспективную.

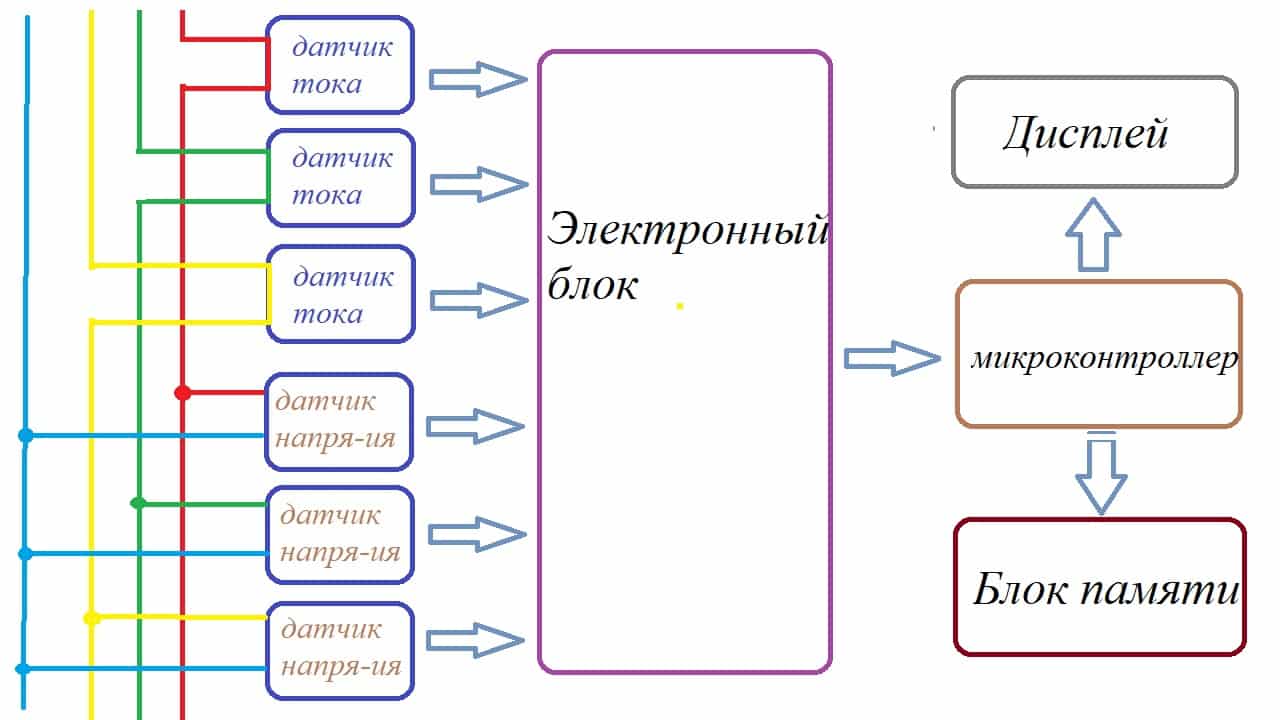

Рис. 1. Устройство трехфазного счетчика тока

Конструктивно такой счетчик тока состоит из:

• Датчики тока и напряжения, предназначенные для измерения электрических величин в электрической цепи.
• Электронный преобразователь – рассчитывает мощность для всех фазных потребителей. Он может быть представлен несколькими отдельными модулями.
• Микроконтроллер — предназначен для приема счетных импульсов и преобразования сигнала в другие виды.
• Дисплей – предназначен для отображения значения мощности и других параметров электрической цепи.
• Блок памяти – встречается в электронных моделях, позволяет хранить и извлекать необходимую информацию об энергопотреблении.
• Клеммник – можно разделить на силовой и слаботочный. Первый из них предназначен для включения в трехфазную линию, а второй для передачи данных по линиям связи.

Принцип работы трехфазного амперметра заключается в измерении силы тока и разности потенциалов для каждого из фазных проводников с помощью датчиков тока и напряжения.

Затем и ток, и напряжение для каждого выхода фазы проходят этап умножения в электронном устройстве; для индукционных счетчиков эта процедура выполнялась путем воздействия полей обмотки на алюминиевый диск.

От электронного блока для расчетного блока питания формируется счетный импульс, который передается на микроконтроллер. В зависимости от количества подаваемых импульсов микроконтроллер рассчитывает количество израсходованных киловатт-часов.

Микроконтроллер является логическим устройством трехфазного счетчика электроэнергии. Он дает указание дисплею изменять данные по мере прохождения тока через датчики.

При этом микроконтроллер трехфазного электросчетчика может извлекать из блока памяти информацию о потреблении электроэнергии за определенный период или по определенному тарифу, что особенно важно для многотарифных электросчетчиков. Микроконтроллер также может передавать информацию по каналам связи через систему АМР на удаленную диспетчерскую

Разновидности полукосвенного метода

Известно несколько схем подключения счетчиков, основанных на полукосвенном методе, однако наиболее распространенными являются следующие:

• десятипроводная схема;
• соединение путем расключения на специальной колодке;
• подключение по схеме «звезда».

Десятипроводная коммутация

10-проводная схема подключения

Подключение 3х фазного счетчика по 10 проводной схеме – самый простой и наиболее надежный способ. Для его реализации потребуется соблюдать порядок соединения десяти проводов: по три на каждую фазу и один нейтральный. Этот вариант имеет одно бесспорное преимущество, состоящее в возможности заменять счетчик при включенном электропитании. Линию допускается оставлять под напряжением и при ремонте отключенного от нее прибора. При такой схеме токовые цепи надежно заземлены, поэтому исключается возможность появления на них опасного потенциала.

Другие схемы подсоединения

Схема подключения звездой

Соединение посредством контактных распределителей относится к более сложным методам, реализуемым путем коммутации каждого из проводов, идущих от трансформатора тока. Подключение по схеме «звезда» также характеризуется своей сложностью, но в этом случае используется меньшее количество проводников. При монтаже преобразователя сначала однополярные выходы всех трех вторичных обмоток собираются в одну общую точку. После этого три ответных конца обмоток ТТ подводятся к соответствующим клеммам счетчика.

Известна еще одна схема коммутации по полукосвенному методу, называемая 7-ми проводной. При ее организации одни из концов обмоток объединяются перемычками непосредственно в самом трансформаторе тока. Этот вариант используется в частных домах крайне редко, что объясняется рядом недостатков схемы включения.

Разновидности схем подключения

В первую очередь, выбор подходящей схемы подключения электросчётчика на 380В зависит от типа контролирующего прибора. Хочется отметить, что трёхфазные счётчики способны работать в стандартных электрических сетях 220В. При этом все бытовые приборы учёта потребления электроэнергии различаются по следующим схемам подсоединения:

• приборы учёта с непосредственным включением;
• электросчётчики с полукосвенным типом подключения;
• контролирующие приборы с косвенным типом включения.

Устройство прямоточного типа учёта потребления энергоресурсов рассчитано на пропускание токов не выше 100 А
. Из-за этого происходит ограничение использования такого аппарата по мощности, которая составляет не более 60 кВт. Клеммные контакты таких электросчётчиков и отверстия под проводку рассчитаны на подключение проводов небольшого сечения. В большинстве случаев это проводка, сечение которой варьируется в пределах от 16 до 25 мм квадратных. Приборы прямого включения имеют стандартную схему подключения, указанную на задней части крышки электрического счётчика, которая не вызывает особых затруднений.

Последствия неправильного подключения

Помимо этого, непрофессиональный подход к установке электрооборудования губительно сказывается на нем в процессе эксплуатации.

В случае перегрузки кабеля (ток превышает номинал), плохого соединения контактов или соединения медной и алюминиевой проводки заявят о себе в скором времени. В таком случае аварийные ситуации неизбежны. И первым их признаком будет запах горелой проводки.

Для правильного подключения электросчетчика нужно обладать понятиями электротехники. В случае самостоятельной установки, можно ознакомиться с видео-уроками на эту тему. Однако не стоит забывать, что профессиональный подход может сберечь не только имущество, но и жизнь. Поэтому, если нет уверенности в своих возможностях, то лучше минимизировать риски.

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже снабжен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс снабжен DIN рейкой для монтажа распределительных элементов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного провода на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ нужно выполнить такие требования:

1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
2. Высота установки по норме варьируется от 0,8 метра до 1,7 метра.
3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор. Цена на монтаж счетчика на два тарифа (ночной и дневной) будет еще выше.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Установка прибора

Перед установкой устройства определяется место установки и тип крепежа. Расположение счетчика в новом доме определяется на этапе проектирования здания.

Установка возможна на DIN-рейку, как показано на рисунке:

Вместо него можно установить металлическую пластину, которая идет в комплекте с диском. В этом случае устройство крепится на ровную поверхность тремя винтами.

Для включения счетчика используются медные провода, зачищенные примерно на 2,5 см. Провода трехфазного счетчика вставляются до упора в отверстия и фиксируются двумя винтами, начиная с верхнего.

Важно, чтобы изоляция не попала в хомут, так же, как не разрешается втыкать оголенный провод из-под дома. Перед подключением многожильных проводов к клеммам трехфазного счетчика на них устанавливаются наконечники НШВИ

Для этого используются специальные плоскогубцы. Опрессовка наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания при коротком замыкании

Перед подключением многожильных проводов к клеммам трехфазного счетчика на них устанавливаются наконечники НШВИ. Для этого используются специальные плоскогубцы. Опрессовка наконечниками гарантирует надежность и безопасность контактов, предохраняет от возгорания при коротком замыкании.

Организационные моменты замены счетчика

1. Необходимо выяснить, почему счетчик меняется. В моем случае это был приказ Энергонадзора, этого официального документа достаточно.

2. Когда мы меняемся

Важно договориться, когда мы отключим питание и сколько времени это займет. В моем случае это дизайнерская компания с кучей компьютеров и творческих людей, и вдохновение может улететь из-за моей ошибки 😉

К тому же желательно, чтобы был дневной свет, что вполне логично даже с фонариком.

3. Как снять фазы для замены. В простейшем случае, как у меня, перед счетчиком стоит выключатель питания, и снятие напряжения дело секунд.

Зачем нам машина перед прилавком? Разбираем плюсы и минусы SamElectric.ru 12 января

Но иногда необходимо:

• искать ключи от подвала
• найти и договориться с местным электриком
• узнать на какой группе в RP висит мой потребитель
• устранять моральные проблемы людей, которые отключились по пути

Процедура описана в статье:

Можно, конечно, заменить трехфазный счетчик так же, как это часто делают с однофазными — работать под напряжением. Но здесь очень и очень опасно!

Виды подключения

В зависимости от способа включения трехфазного прибора различают следующие виды их подсоединения:

• Так называемое «прямое» или непосредственное;
• Полукосвенное;
• Косвенное.

Первый из них используется в тех случаях, когда ток в каждой из фаз не превышает 100а. При данном подходе подводящие провода подсоединяются непосредственно к контактам прибора.

В этом случае счетчик прямого включения позволяет реализовать наиболее простое из всех возможных решений, не требующее значительных материальных издержек. В отличие от него два других варианта предполагают использование специальных преобразовательных устройств, позволяющих понизить величину тока в контролируемых цепях.

Уточняющая информация. Для того чтобы подключить трехфазный счетчик к действующей сети с током в каждой из линий более 100 Ампер потребуются трансформаторы тока (ТТ).

Рассмотрим различные схемы включения электросчётчика на примере конкретных образцов учётных приборов.

Прямое

Этот вид подключения применительно к приборам от фирмы «Энергомера», например, практически ничем не отличается от типовой однофазной схемы включения счётчика. Потребляемый нагрузкой ток проходит в этом случае непосредственно по обмотке прибора, включённого в разрыв питающей цепи.

Электрическая схема подключения трехфазных счетчиков напрямую выглядит следующим образом (смотрите рисунок, размещённый ниже).

Непосредственное включение

Важно! Устанавливаемый на объекте трехфазный счетчик может включаться напрямую лишь в том случае, когда рассеиваемая в нагрузке мощность не превышает 60-ти кВт. При больших показателях этого параметра действующими нормативами предписывается использование полукосвенного или косвенного включений

При больших показателях этого параметра действующими нормативами предписывается использование полукосвенного или косвенного включений.

Полукосвенный и косвенный способы

При данном способе счетчик электроэнергии во все три фазы включается через специальный понижающий прибор, называемый трансформатором тока. Его применение позволяет организовать процедуру учета в цепях со значительными токами и рассеиваемыми мощностями (схема приводится ниже).

Схема включения через ТТ

На представленном выше рисунке Л1 и Л2 – обозначения входов и выходов каждой из трех фаз, а И1 и И2 – соответствующие им измерительные обмотки, которые включаются в разрыв питающих фазных цепей.

Существенным недостатком данного способа включения является обязательность учёта коэффициента трансформации, влияющего на результаты оценки потреблённой электроэнергии, а также на начисление суммы оплаты. Ещё одним неудобством трансформаторного включения является сложность снятия показаний, которыми правомочны заниматься лишь представители энергетических компаний.

Трехфазный прибор учёта косвенного и полукосвенного типа в условиях частных загородных хозяйств используется крайне редко. Основная область их применения – высоковольтные линии общепромышленного назначения, с величиной действующего напряжения 6(10) кВ.

Схемы подключения трансформаторов

От того, какая схема подключения трехфазного счетчика через трансформаторы тока используется в данном случае, зависит надёжность работы всей измерительной системы в целом. При выборе той или иной из них необходимо учитывать следующие требования:

• Запрещено включать счетчик через трансформаторы тока, если он предназначен для прямого подсоединения в измерительную сеть;
• При косвенном включении необходимо исследовать электрическую схему и определиться с подходящей для неё моделью трансформатора (по мощности и току);

Важно! Перед тем, как выбрать трансформатор для каждой конкретной ситуации, прежде всего, следует обратить внимание на его коэффициент преобразования, имеющий отличные значения для разных моделей. Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик

Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик

Прежде чем выбрать трансформатор тока для определённой измерительной схемы нужно внимательно изучить порядок расположения контактов, к которым подключается трехфазный счетчик.

Далее будет рассмотрена конкретная схема подключения счетчика в трёхфазную цепь (смотрите рисунок ниже).

Принципиальная схема включения

Поскольку общий принцип функционирования всех электросчетчиков одинаков, то назначение имеющихся на них клемм также схоже. Для фазы «А» оно выглядит следующим образом:

• Контакт К1 нужен для того, чтобы подключать к счётчику токовый провод и один конец катушки напряжения трансформатора;
• Клемма К2 предназначена для подключения нагрузки к данной фазной линии;
• Контакт К3 используется для подсоединения второго конца обмотки напряжения ТТ.

Таким же образом к счётчику подключается вторая фаза «В» (посредством клемм К4, К5 и К6), а также третья – «С» с контактами К7, К8, К9.

Обратите внимание! Клемма К10 – общая нулевая, относительно её на К1, К4 и К7 счётчика поступают фазные напряжения со следующими тремя обозначениями: «А», «В» и «С». К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора. К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора

К недостаткам совмещённой схемы следует отнести большую погрешность измерения потребляемой мощности, а также невозможность выявления пробоя в обмотках трансформатора.

На практике чаще всего применяется более простая схема подключения электросчетчика, согласно которой осуществляется совмещённое подсоединение вторичных токовых цепей. Она функционирует следующим образом:

• К токовому контакту счётчика от сетевого автомата подключаются фазные провода. Для упрощения схемы к нему же подсоединяется вторая клемма фазного напряжения;
• Фазный ввод катушки выбираем таким образом, чтобы он одновременно являлся выходом первичной обмотки ТТ. В дальнейшем он подсоединяется к нагрузке через распределительные цепи;
• Начало вторичной трансформаторной обмотки подсоединяется к первому контакту токовой катушки счетчика (по одной из фаз);
• Конец вторичной трансформаторной катушки соединён с концом токовой обмотки подключенного счётного механизма.

Аналогичным образом подключаются все оставшиеся фазы.

Соединение и заземление вторичных обмоток счётчика осуществляется в соответствии с требованиями ПУЭ (они выполняются по схеме «звезда»).

Образование полной звезды

Благодаря такой организации подключения контактов получается семипроводная схема (в отличие от 10-ти контактной). В заключение следует напомнить, что при подключении через ТТ важен грамотный выбор его типа.

Правильно выбрать трансформатор тока, значит, принять в расчет, что максимально допустимое токовое значение во вторичной обмотке не может превышать 40% от номинала, а минимальное – 5%. Все подключаемые к счётчику фазные напряжения должны следовать в определенном порядке, который контролируется посредством специального прибора (фазометра).

Правила подключения электросчетчика

Поскольку прибор учета прежде всего необходим энергоснабжающей компании, все действия, связанные с подключением, выполняются с участием ее представителей. Монтаж можно выполнить своими руками, но на последнем этапе надо вызвать контролера. При работе необходимо помнить о следующем:

1. Монтаж связан с жесткими правилами и нормами, которые управляющая компания требует соблюдать.
2. Необходимы пломбы изготовителя и энергоснабжающей компании, чтобы потребитель не мог изменить схему подключения. После опломбирования нужно получить на руки акт приемки.

Если счетчик установлен без участия организации энергоснабжения, он не станет считаться прибором контроля. Это будет обычное электротехническое устройство, как УЗО или автомат.

Преимущества подключения на 3 фазы

Три фазы в частном доме

Устанавливая многотарифный счетчик, владельцы дома или квартиры получают множество выгод:

• экономия – у некоторых моделей есть режимы дневной и ночной тарификации, что позволяет использовать меньше энергии ночью, чем днем;
• универсальность – устройства можно подсоединить со стандартной сети 220 В или новой сети 380 В прямым способом или через трансформатор;
• постоянный контроль – счетчик уравновешивает сетевое напряжение;
• точность – учет затраченной электроэнергии производится с погрешностью от 0,2 до 2,5 %;
• дополнительные функции – счетчики оснащаются журналом событий, электросиловым модемом, фиксацией пользователей, монитором для вывода данных.

Однофазный вариант дает погрешность показаний до 5 %.
