Установка дождеприемника для ливневой канализации: критерии выбора и особенности монтажа

Дождеприемники для ливневки из пластика

Самым востребованным является именно пластиковый вариант, который используют для применения на приусадебной территории или дачном участке. Производят его из особого морозостойкого полипропилена, отличающегося устойчивостью к температурным перепадам, различным нагрузкам и химическим веществам.

Стандартные параметры пластиковых дождеприемников для ливневой канализации равны 300х300х300 миллиметров, либо 400х400х400 и 500х500х500 миллиметров. Такие модели различают согласно максимально допустимой величине нагрузки на решетку.

В соответствии с данным показателем выпускают изделия следующих классов:

А – максимальная нагрузка на них не превышает 1,5 тонн, их используют для монтажа на дорожках для пешеходов и приусадебных участках.
В – имеют способность выдерживать вес до 12,5 тонн, что позволяет устанавливать эти модели на автомобильных парковках и в гаражных сообществах.
С – переносят нагрузку максимум 25 тонн и поэтому их задействуют на заправочных станциях и автомобильных магистралях.
D – 40-тонные приемники выдерживают вес грузового транспорта.
E – максимально допустимая нагрузка на них до 60 тонн и это дает возможность монтировать их на стоянках грузового транспорта и в иных местах.
F – они способны выдержать массу до 90 тонн, подобные модели устанавливают на площадках, где перемещается тяжелая техника.

Вне зависимости от размеров модели из пластика для ливневой канализации состоят из следующих частей:

Корзина. Предназначается для защиты системы отвода стоков от проникновения мусора. В дождеприемниках размерами 300х300 миллиметров и других аналогичных изделиях он оседает на дно корзины и по этой причине ее периодически следует извлекать и очищать.
Резиновый сифон. Не дает распространяться неприятному запаху, возникающему при гниении мусора и испарении жидкости со дна корзины.
Перегородка. Выполняет функцию гидрозатвора, она нужна в случае подсоединения к приемнику водоотводящей системы.
Крышка. Позволяет полностью закрывать дождеприемник, ее задействуют в холодную погоду или при не использовании дождеприемника по какой-либо причине.
Решетка. Через нее вода попадает в ливневку. Модель круглой или квадратной формы подбирают в зависимости от конструкционных особенностей приемника.
Люк. Его применяют при обустройстве колодцев закрытого типа.
Удлинитель. С его помощью можно увеличивать глубину конструкции.

Приемники различают по способу отвода жидкости. Он может производиться в сторону или вниз. Выбор конкретного варианта основан на конструктивных особенностях ливневки и места нахождения в ней дождеприемника.

Чтобы установить на место пластиковый водоприемник, не потребуется задействовать спецтехнику, можно без проблем обойтись собственными силами. Пластик довольно устойчив к всевозможным негативным воздействиям, таким как, температурные перепады или агрессивные химические соединения.

Еще одним важным преимуществом пластиковых изделий, отличающих их от чугунных водоприемников, стала простота обслуживания. Чтобы их почистить, достаточно извлечь корзину, удалить из нее содержимое и далее промыть. Поскольку такие дождеприемники имеют небольшие размеры и вес, сделать подобную манипуляцию будет несложно.

Трубопровод к модели из пластика подсоединяют без применения специальных крепежных элементов, причем в двух плоскостях. Решетки для пластиковых изделий могут быть произведены из чугуна, жести или из этого же полимера.

Наиболее прочным считается вариант из чугунного сплава и поэтому его задействуют в местах, где наблюдается повышенная нагрузка. Зависит стоимость пластиковых приемников от их конструкционных особенностей и компании-производителя.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
Устанавливаются перегородки и корзина дождеприемника.

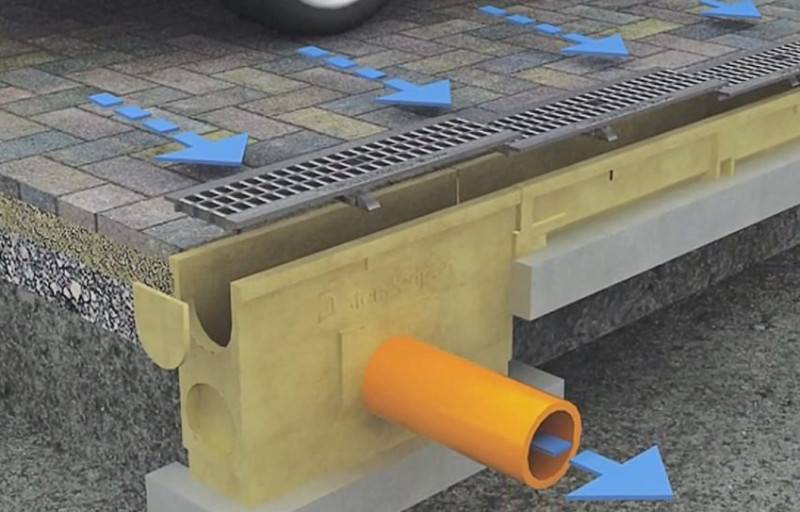

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Полезный совет! Если вы собираетесь асфальтировать территорию, на которой расположен приемник, то место вокруг него диаметром в 1-1,5 м рекомендуется засыпать песком, гравием или битумом. Это не даст асфальту повредить конструкцию отвода.

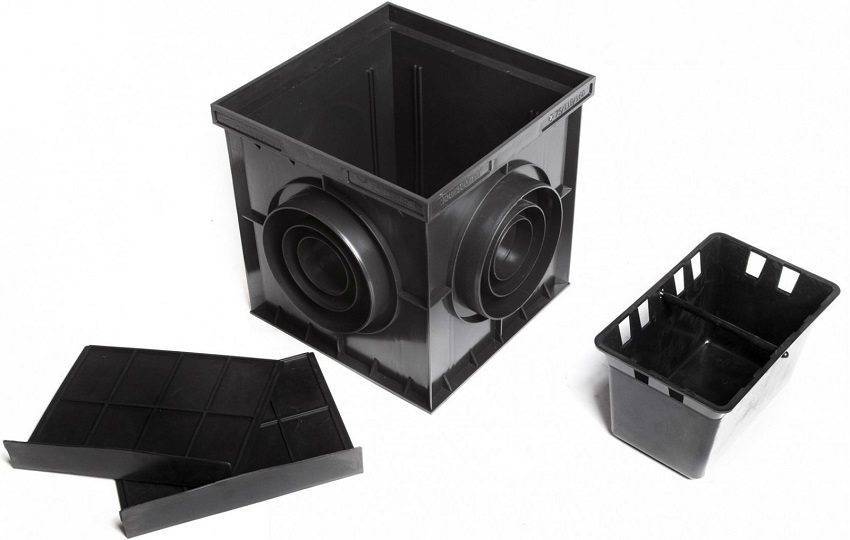

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

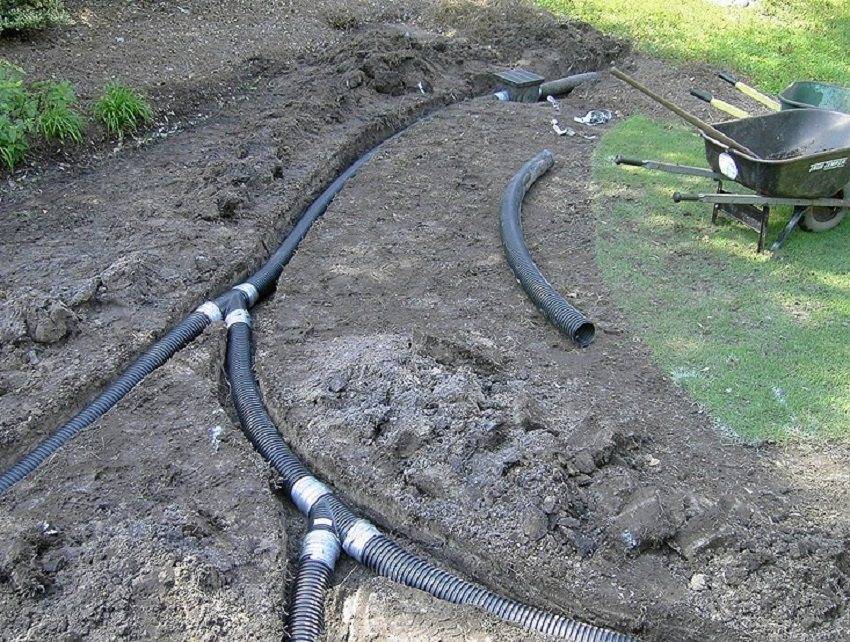

Процесс обустройства дренажной системы на дачном участке

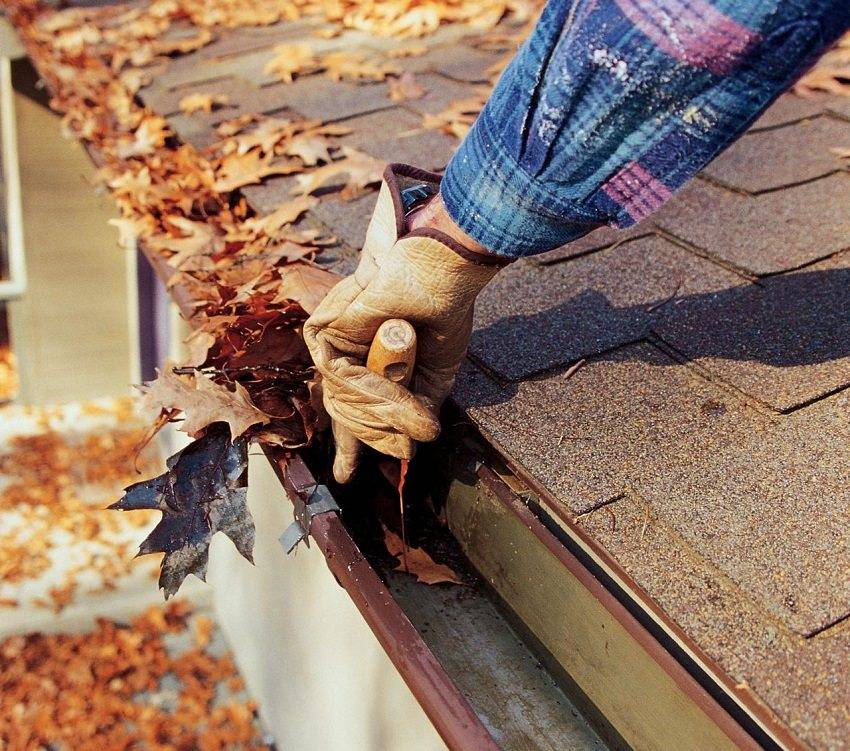

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

V.КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА И ЗАРАБОТНОЙ ПЛАТЫ НА УСТРОЙСТВО ВОДОПРОПУСКНОГО ЛОТКАДЛИНОЙ 105 мС ДВУМЯ РАСТРУБАМИ

Шифр норм и расценок	Состав звена	Описание работ	Единица измерения	Объем работ	Норма времени,чел-ч	Расценка, руб.-коп.	Норма- тивное время на полный объем работ,чел-ч	Стоимость затрат труда на полный объем работ, руб.-коп.
Т-16, § 2, № 2 б	Машинист 6 разр. — 1 Помощник машиниста 5 разр. — 1	Разработка грунта IIгруппы в траншее под лотки и в котлованах под раструбы экскаватором Э-4010 с установкой машины, очисткой ковша, с передвижкой машины в процессе работы	100 м3	0,57	6,6	4-92	3,76	2-80
ЕНиР, § 2-1-31, табл. 2, № 1 е	Землекоп 2 разр. — 1	Разработка грунта IIгруппы в котлованах и траншее при зачистке с копанием траншей под упорные шпоры и упоры	м3	6	1,25	0-61,6	7,50	3-70
ЕНиР, § 2-1-46, № 4 б	Землекоп 3 разр. — 1	Планировка дна траншеи с зачисткой поверхности под рейку, с разравниванием грунта	100 м2	1,03	12,5	6-94	12,88	7-15
ЕНиР, § 4-4-88, № 4 а	Дорожные рабочие:4 разр. — 1 3 разр. -1 2 разр. — 1	Устройство щебеночной подготовки слоем 10 см под входной и выходной раструбы с приемом материала, разбивкой площадки, разравниванием, планировкой и уплотнением вручную	100 м2	0,1	14,5	8-09	1,45	0-81
ЕНиР,§ 4-4-90, № 3 б, применительно	Машинист крана6 разр. — 1Монтажники конструкций:4 разр. — 1 3 разр. — 2	Монтаж блоков лотка и раструбов со строповкой, установкой, выверкой, расстроповкой блоков при весе блоков до 1 т	1 блок	89	0,56	0-35,4	49,84	31-51
Т-16, § 3, № 1, применительно	Машинист 6 разр. — 1 Помощник машиниста 5 разр. — 1	Планировка поверхности около лотка с засыпкой грунтом экскаватором Э-4010 со срезкой грунта до 0,1 м	100 м2	3,27	1,22	0-91	3,99	2-98
ЕНиР, § 2-1-45,2 а Табл. 3	Землекоп 3 разр. — 1	Уплотнение грунта пазух пневматической трамбовкой	100 м2	0,45	1,95	1-08	0,88	0-49
Повременно	Машинист компрессора4 разр. — 1	Обслуживание компрессора	чел-ч	0,88	1	0-62,5	0,88	0-55
		Всего					81,18	49-99

Что понадобится для монтажа

Установка ливнеприёмника предусматривает земляные работы с использованием бетона, песка и гравия. Количество расходных материалов зависит от размера ливневой канализации и объёма дождеприёмника. Для монтажа пластиковоё точечной модели под водосточной трубой вам понадобится:

дождеприёмник (стоимость от 850 до 1400 рублей в зависимости от размера и комплектации);
оранжевая труба ПВХ для соединения с ливневой канализацией (от 300 рублей за погонный метр);
2 соединительных уголка, если канава для труб находится ниже выходного отверстия ливнеприёмника (стоимость от 90 рублей за штуку);
3 или 4 уплотнительные муфты (от 50 рублей за штуку);
1 тройник, если дождеприёмник является частью линейной ливневой канализации (стоимость от 140 рублей за штуку);
инструменты — лопата, уровень, болгарка для разрезания труб, дрель, шпатель, резиновый молоток.

Смета на самостоятельное строительство линейной ливневой канализации составляется в соответствии с проектом, а сумма расходов зависит от её размера и количества комплектующих.

Критерии выбора конструкции и проектирование системы водоотвода

Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:

максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
площадь территории, с которой будет отводиться вода.

По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.

Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока

Бетонная подготовка для установки дождеприемника

Параметры бетонной обоймы для пластиковых дождеприемников

Класс нагрузки	A15	B125	C250
Ширина бетонной обоймы (С), мм	80	100	100
Толщина бетонной обоймы (H), мм	100	100	150
Класс бетона	B25	B25	B25

Дождеприемник и брусчатка

Дождеприемник и асфальтобетон

Узел А

Источник

Особенности установки и монтажа своими руками

Установка магистрали начинается с земельных работ. Однако до этого рекомендуется подготовить проект и сделать чертеж. Благодаря этому вы сможете определить, какой именно будет схема монтажа: точечной или линейной. Более того, перед началом работ следует определить размеры отмостки. Процесс выглядит следующим образом:

Копается котлован по глубине купленного приемника. Необходимо к этой глубине добавить 400 мм. Что касается ширины, то по краям он должен быть шире на 30 мм со всех сторон. Это позволит поставить колодезный приемник воды и зафиксировать его бетоном.
Далее подготавливается основание. На дне изготавливается подушка из песка и щебня. Чтобы ее хорошо уплотнить, предварительно полейте водой.
Предварительно установите его в котлован и подсоедините к канализационным и водосточным трубам. Убедитесь, что полностью соблюдается уровень для стока воды. Отстойный приемник должен быть расположен по уровню, в то же время трубы от него должны расходиться с уклоном.
Все проверив, на дно заливаете бетон в небольшом количестве.
Далее дождеприемник плотно прижимаете, но так, чтобы патрубки совпадали с трубами.
Также необходимо сразу заполнить бетоном места вокруг него.
В завершение остается произвести полную сборку по установке корзины, сифона, решетки и т. п.

Чугунные дождеприемники

Разновидности и параметры прямоугольных дождеприемников из чугуна регламентированы ГОСТ 3634-99, подразделяющем все изделия на следующие категории:

Д — малые дождеприемники весом не более 30 кг. и номинальной нагрузкой до 15 килоньютонов (кН.), что в переводе на килограммы равно 1500 кг.
ДБ1, ДБ2 — большие дождеприемники общей массой около 50 кг. и 80 кг. соответственно, устанавливаются на полотне городских автодорог и стоянках транспорта, удерживают нагрузку до 12500 кг.
ДМ1, ДМ2 — модели магистрального типа с номинальной нагрузкой до 25000 кг., имеют массу 60 и 100 кг. соответственно, используются на автомагистралях с интенсивным движением.
ДС1, ДС2 — сверхтяжелые модификации, рассчитанные на удержание номинального веса 40000 кг, масса изделий 80 и 130 кг. соответственно, используются в зонах повышенных нагрузок (аэродромы, корабельные доки).

Помимо указанных в стандарте прямоугольных изделий промышленностью выпускаются круглые разновидности с маркировкой ДК массой около 100 кг, выдерживающие номинальную нагрузку около 15000 кг.

Рис. 7 Водоотводы из чугуна – примеры расположения

Чугунные конструкции имеют следующие особенности:

Высокую отводную способность из-за наличия пазов широкого сечения, обеспечивающую слив значительных объемов воды.
Прочность, позволяющую переносить существенные нагрузки тяжелых транспортных средств.
Длительный период технической эксплуатации, не требующий частого и сложного обслуживания водосборного узла.
Высокую стойкость к воздействию водной среды в случае покрытия поверхности чугуна специальными коррозионностойкими компонентами
Экологическую чистоту и безопасность для людей.
Приемлемую для потребителя стоимость.
Большая масса изделия затрудняет его монтаж, требующий установки высокопрочного железобетонного колодца.
Решетки и каркасы из дешевого необработанного чугуна в высокой степени подвержены коррозии.
В связи с распространенными фактами хищений черных и цветных металлов на многие устройства устанавливают специальный крепеж из элементов, запирающих решетку.

На индивидуальных участках подобные конструкции редко используют в силу своих больших габаритов и веса, для частных территорий наиболее подходят изделия ДБ1 с габаритными размерами 695х470х120 мм.

Рис. 8 Пластиковые дождеприемники для ливневой канализации — модификации

Чугунные

Модели приемников, произведенные из чугуна, чаще всего монтируют при укладке дорожного полотна с целью отвода осадков с проезжей части, тротуаров и дорожек для пешеходов.

Для их производства используется специальный сорт чугуна СЧ20, отличающийся высокой стойкостью к различным агрессивным веществам и устойчивостью к оказываемым постоянно физическим нагрузкам.

Изделия из чугуна отличаются формой, весом и максимально допустимой нагрузкой:

ДМ – водоприемники, имеющие небольшой размер и прямоугольную форму. Их масса составляет от 80 килограммов, а максимально возможная нагрузка – 12,5 тонн. Модели ДМ2 и ДМ1 предназначаются для укладки во дворах жилых зданий и на автомобильных магистралях с незначительной нагрузкой.
ДБ – прямоугольные большие ливневые дождеприемники с весом от 115 килограммов. Модели ДБ2 выдерживают нагрузку, не превышающую 25 тонн. Их монтируют на парковках и дорогах с интенсивным передвижением транспорта и в иных аналогичных местах. Параметры ДБ2 равны 400х810 миллиметров.
ДК – круглые приемники, отличающиеся весом около 100 килограммов. Их задействуют в тех случаях, когда используемый прямоугольный элемент находится на реконструкции или в ремонте. Максимально допустимая нагрузка – 15 тонн.

И круглые, и прямоугольные изделия по причине их большого веса отличаются продолжительным сроком эксплуатации, но для их укладки требуется наличие строительной спецтехники.

Применение чугунных конструкций имеет ряд преимуществ, среди которых нужно отметить:

хорошую пропускную способность – в единицу времени через них проходят значительные объемы жидкости;
высокую прочность и возможность выдерживать повышенные физические нагрузки;
продолжительный период эксплуатации данного материала;
доступную стоимость;
высочайший уровень сопротивляемости коррозийным процессам, поскольку чугун покрывают особым составом;
экологичность и полная безопасность для здоровья людей и окружающей природной среды.

Помимо достоинств такое изделие, как чугунный водоприемник для ливневой канализации, имеет и недостатки:

большой вес продукции;
в случае отсутствия антикоррозийного покрытия чугун очень быстро начинает ржаветь;
для проведения монтажа необходимо предусмотреть установку особых запирающих элементов, которые защищают от возможности хищения.

В сфере частного строительства чаще всего задействуют дождеприемники из чугуна ДБ1, поскольку они отличаются удобными для монтажа габаритными размерами: их длина составляет 695 миллиметров, высота – 120 миллиметров и ширина 470 миллиметров.

Решетки для чугунных изделий производят из этого же материала, они также обладают повышенной прочностью, износостойкостью и долговечностью. Их прикрепляют к приемникам саморезами или болтами.
