Как установить доводчик на дверь?

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

• накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
• напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
• скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

• Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
• Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
• Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

• рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
• основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор.

Установка доводчика на дверь: инструкция с фото

Для установки дверного доводчика понадобится всего лишь дрель, линейка, карандаш и отвертка. Для сверла обычно требуется «3» (три), но вы должны смотреть на диаметр крепежа, который обычно идет в комплекте.

Большинство производителей для облегчения самостоятельной установки доводчика на дверь дополняют изделия установочными шаблонами. На этих моделях схематично показаны детали ближайшего к ним в натуральную величину. Также в них есть монтажные отверстия для каждого элемента. В моделях, которые могут создавать открывающую силу другого класса, отверстия нарисованы разными цветами, они дополнительно подписаны — рядом ставится более близкий класс.

Шаблон печатается на обеих сторонах листа бумаги. С одной стороны — открывать двери «на вас» — со стороны петель (фото вверху), с другой — «от вас».

Установка шаблона

Модель имеет две перпендикулярные красные полосы. Горизонтальную стыкуем с верхним краем двери, вертикальную — с линией оси петли.

С верхним краем створки все ясно, но чтобы не ошибиться при установке, необходимо провести линию оси петель. Если сбоку от петли установлен доводчик, проблем нет: длинной линейкой и карандашом переместите линию центра петель вверх. При установке с другой стороны измерьте расстояние от края ленты до центра кольца. Отметьте это расстояние с другой стороны и проведите линию.

Отверстия под доводчик

На шаблоне находим отметки для отверстий по выбранному классу. С помощью дрели или шила переносим их на створку и раму.

Обычно в комплект входит два вида крепежа: под металл (металлопластик) и под дерево. Подбираем сверло подходящего размера и сверлим сверлом отверстия в обозначенных местах.

Кроме того, начинается собственно установка доводчика

Обратите внимание, что при сборке необходимо отсоединить корпус и рычаги. Если они собраны, они разъединяются (откручивается шайба, снимается винт, соединяющий рычаги и корпус)

Монтаж

Прикручиваем детали к проделанным отверстиям, устанавливаем крепеж. На схеме находим нужный нам класс силы открывания (в данном случае EN2) и устанавливаем детали, как показано на рисунке.

Чтобы открыться «на себя» ставим корпус на дверь, на раму устанавливаем рулевую тягу.

Теперь нужно соединить тяговый рычаг с корпусом. Внизу корпуса есть специальный выступ. Надеваем на него рычаг, закручиваем саморезом.

Теперь осталось соединить рычаг со штангой. Есть два варианта.

Соединить рычаг с тягой

Само соединение рычага с тягой очень простое: две части совмещены, они слегка прижимаются пальцами. Они встают на место с легким щелчком. Уловка в том, как расположить их относительно двери. От этого зависит скорость движения створки в финальной фазе закрывания. Положение может быть изменено, так как стержень состоит из двух частей и может регулироваться по длине: одна из частей стержня представляет собой длинный стержень с резьбой. Поворачивая стержень и укорачивая или удлиняя его.

Если вам просто нужна гладкая отделка, натяжку устанавливают так, чтобы она была перпендикулярна створке. Для этого немного уменьшите его размер (на фото слева).

Если в двери установлена ​​защелка, требуется немало усилий, чтобы преодолеть ее сопротивление. Для этого варианта плечо ставится перпендикулярно двери (тяга не перекручивается, растягивая ее).

После размещения деталей соответствующим образом их соединяют и соединяют. Собственно все, установка доводчика закончена. И справиться с этим своими руками без особого труда. Остается последний шаг: установка скорости закрытия. Для этого нужно разбираться в регулировках доводчиков дверей.

Как поставить на калитку

Морозостойкие модели подходят для установки на калитку, которую можно использовать на улице. Но не у всех калиток есть верхняя планка. Но у всех есть боковые стойки. В этом случае тяга прикрепляется к боковой стойке путем растягивания монтажной пластины вдоль стойки.

А вот сантехнические устройства (о них шла речь в этой статье) на морозе не очень хорошо себя чувствуют. Масло, которое заливается в корпус и служит для «торможения» створки, становится более вязким, затвор закрывается медленнее. С этой точки зрения лучше всего выбирать пневматическую модель для калитки (подбор и установку читайте здесь).

Как установить на металлическую дверь

Установка доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно тяжелее, выбираются мощные модели не ниже 5 класса (нужно смотреть по таблице). Следовательно, монтажная модель потребует разметки для другого класса.

Вам также может понадобиться более мощное сверло, но это все детали. В остальном ставить доводчик на металлические двери необходимо так же, как на деревянные или металлопластиковые двери.

Коротко о главном

Установка доводчиков производится в несколько этапов: выбор схемы монтажа, работа с шаблоном, непосредственно монтаж элементов прибора и его конечная настройка.

Специфика установки заключается в вариантности её исполнения. Конструкция может быть смонтирована в скрытом варианте, когда устройство не видно глазу и в накладном исполнении, где рычаг и корпус прибора устраивается непосредственно на дверях.

Стандартный метод устройства считается самым распространённым, но бывает необходимость осуществления сложного монтажа конструкции, где применяются дополнительные элементы типа пластин и уголков.

Разделение на виды

Виды доводчиков

Существует множество типов устройств, различающихся по определённым характеристикам. Если разбираться с ними по принципу монтажа, то получаем:

1. Устройства, которые накладываются на полотно двери (накладные). Обычно их размещают вверху и соединяют либо с коробкой, либо со стеной.
2. Если изделие размещается в нижней части двери и соединяется с полом, то его называют напольным.
3. Существуют и такие изделия, которые размещают внутри полотна или в напольном устройстве. Их не видно, поэтому называют скрытыми. Такой механизм установить самостоятельно почти невозможно.

Также их различают по принципу работы:

• рычажный. Это один из самых простых устройств. Состоит из пружины и гидравлической системы;
• слайдовый. Работает за счёт возникновения силы трения, которая и уменьшает скорость закрывания полотна.

По устройству внутреннего механизма подразделяют доводчики на кулачковые и зубчатые. Постепенное движение полотна обеспечивает механизм перового типа, поэтому приоритетно его устанавливают на слайдовые доводчики. Зубчатый более грубый по своему устройству, поэтому его устанавливают на тяжёлые металлические полотна.

Монтаж доводчика и его регулировка

Как правильно установить доводчик? К каждому устройству прилагается подробная инструкция, в которой описано пошаговое руководство к монтажу и настройке дверной фурнитуры.

Установка доводчика

Монтаж накладного доводчика на калитку или дверь производится по следующей схеме:

1. разметка области установки доводчика. В настоящее время практически к каждому устройству прилагается шаблон, который облегчает процесс нанесения разметки. На шаблоне отмечены места расположения крепежных элементов. Чтобы разметка была максимально корректной, шаблон закрепляется на дверном полотне скотчем или иными способами, причем верхняя часть шаблона должна располагаться строго по краю дверного полотна, а вертикальная часть листа – параллельно оси расположения дверных петель;

Определение расположения крепежных болтов по шаблону

1. сверление отверстий. После определения расположения болтов (4 штуки для доводчика и 2 штуки для направляющей) необходимо просверлить отверстия. Диаметр сверла подбирается под соответствующий параметр крепежных элементов;

Подготовка отверстий для фиксации устройства

1. производим окончательный монтаж направляющих с доводчиком, то есть фиксацию отдельных элементов устройства на дверь;

Фиксация доводчика на дверь

Для удобства специалисты установщики рекомендуют в первую очередь крепить направляющую часть, а затем корпус доводчика.

1. на последнем этапе направляющая (тяга) соединяется с основной частью устройства.

Соединение отдельных элементов в готовое устройство

1. проверка работоспособности и при необходимости корректировка.

В зависимости от вида устройства схема монтажа может несколько отличаться от представленной выше. Однако основные этапы установки одинаковы.

Регулировка доводчика

После установки доводчика на дверь производится окончательная регулировка устройства. В процессе регулировки можно настроить:

• скорость закрывания двери, которая производится в диапазоне от 180º (полное открытие) до 15º (ограничитель);
• скорость окончательного захлопывания, которая производится от 15º до полного закрытия дверного полотна.

Для регулировки потребуется шестигранный ключ, который, как правило, поставляется в комплекте с доводчиком.

Регулировочные винты располагаются в боковой части основного блока устройства.

Болты для регулировки скорости работы доводчика

Регулировка производится вращением соответствующих винтов:

• по часовой стрелке. При этом скорость закрытия повышается;
• против часовой стрелки. Скорость закрытия двери понижается.

Схема регулировки доводчика

Оптимальной считается настройка устройства, при которой дверь закрывается полностью за 5 – 6 секунд.

Как установить доводчик своими руками и произвести окончательную регулировку скорости закрытия устройства смотрите на видео.

Если правильно подобрать доводчик для двери и установить его согласно приложенной к устройству инструкции, то дверная фурнитура, предназначенная для плавного закрытия, будет служить длительное время без поломок и сбоев.

Установка дверного доводчика

Доводчик подбирается по весу и ширине двери, руководствуясь специальной таблицей стандарта. Например, если дверь весит двадцать килограмм и имеет ширину 75 см, то достаточно механизма класса EN-1, с показателями 40 кг и 85 см — EN-2, то он такой же. Класс устройства указан в паспорте.

Чтобы подобрать приспособление к тяжелой двери, можно установить два доводчика. Таким образом, нагрузка распределяется равномерно.

Варианты стандартной установки

Уличный доводчик можно установить снаружи или внутри помещения. В случае межкомнатных дверей предпочтение отдается стандартному способу установки. Со стороны проема на дверь монтируется корпус доводчика, а на дверной коробке монтируется штанга с башмаком.

Установка устройства будет зависеть от направления открывания двери и ее конструктивных особенностей. По установленным правилам наружные двери всегда открываются наружу. Это значит, что ближайший кузов нужно будет установить на косяке двери или на дополнительной планке (по параллельной схеме).

Последовательность работ

Изначально определяем место установки механизма и его тип.

Для этого необходимо оценить, где открывается дверь:

1. если «на себя», то корпус устройства крепится к верхней части двери со стороны петель;
2. если дверь открывается «сама по себе», то есть в обратную сторону, то на короб устанавливают корпус и прикрепляют рычаг к створке.

Независимо от типа тяги, рычажного или канального, доводчики верхнего расположения устанавливаются по единой технологии.

На косяк и створку одновременно наносится натурная схема сборки, через бумагу отмечаются точки отверстий. Схема обычно идет с доводчиком.

В коробке и дверце просверливаются отверстия нужного размера. Для двери из алюминиевого профиля или тонкостенного металла нужно использовать специальный крепеж — бонк. В месте крепления крепежа предотвращают деформацию металла.

Реечная штанга (или колодка рычага) и непосредственно корпус устройства фиксируются через подготовленные отверстия с помощью саморезов. Ответная часть рычага крепится к корпусу специальным винтом (входит в комплект): в колене рычаг соединен.

Коленный рычаг необходимо отрегулировать: он должен располагаться перпендикулярно плоскости двери. Усилие, необходимое для закрывания дверей, регулируется специальными винтами. Для этого дверь открывается, оценивается скорость, с которой она закрывается, и доводится до необходимого уровня.

Если доводчик должен быть настроен в режиме «защелка», который используется на двери с кодовым замком или защелкой,сила закрывания и его скорость регулируются в двух зонах. Это начальный диапазон от 180 градусов до 15 и конечный диапазон от 15 градусов до 0. В конечной зоне оба этих значения (сила и скорость) должны быть немного выше. Но лучше избегать очень заметных перепадов скорости.

Важно! Если переборщить при регулировке винтов, корпус механизма может разгерметизироваться, масло вытечет и придет в негодность. Некоторые модели имеют дополнительные опции, такие как открытое торможение

Они также регулируются и настраиваются на требуемые значения

Некоторые модели имеют дополнительные опции, такие как открытое торможение. Они также регулируются и настраиваются на требуемые значения.

Варианты нестандартной установки

Иногда ситуация складывается так, что установить прибор по стандартной схеме не получается. Тогда приходится прибегать к установке дополнительного уголка или специальных планок. В каждом конкретном случае их дизайн необходимо разрабатывать на месте с учетом исходных данных.

1. Если рычаг невозможно закрепить на коробке, монтируется специальный уголок, который фиксируется в горизонтальной плоскости саморезами. К уголку изнутри прикреплен рычаг.
2. На уголке, установленном на верхнем откосе ящика, устанавливается корпус устройства, а его рычаг закрепляется на двери.
3. К дверной коробке крепится подвесная монтажная пластина, на которой устанавливается ближайшая, а к створке крепится рычаг.
4. Сам механизм стандартно крепится к двери. Рычаг прикреплен к монтажной пластине, что увеличивает площадь наклона.

Одним из перечисленных способов можно закрепить механическое устройство на любых нестандартных воротах и ​​дверях. При этом их функциональность и надежность нисколько не пострадают.

Принцип работы

Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.

Принцип открывания-закрывания

Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.

Кулачковый вал

Как установить доводчик на дверь?

Итак, доводчик выбран. Теперь необходимо его установить.
Далее рассмотрим установку на примере доводчика GEZE TS 2000 V (фото 2). Как правило, все доводчики имеют в своей комплектации монтажную схему или инструкцию по монтажу. Масштаб бумажного шаблона 1:1, то есть в натуральную величину, предназначен для легкого и быстрого монтажа доводчика на двери без использования измерительного инструмента (фото 3).

Фото 2

Фото 3

1) Для установки доводчика в первую очередь, надо определиться, с какой стороны двери будет находиться механизм. От этого будет зависеть, как крепить доводчик, на дверное полотно или на раму двери (рис 2).

Рис. 2

2) Шаблон с помощью скотча базируется на полотне двери (или на раме) относительно оси петель и затем производится разметка посадочных отверстий под корпус доводчика и тягу и по отметкам сверлятся отверстия.
в) Затем определяем по весу и габаритам двери необходимую силу закрывания и крепим корпус доводчика в одном из трех положений (рис 3).

Рис. 3

3) Далее крепим с помощью шурупов рычажную тягу к раме (или к полотну двери, если доводчик устанавливается на раму).

4) Данный доводчик имеет телескопическую тягу, которая имеет две подвижные части: одна выдвигается из другой и фиксируется с помощью специального винта. Поэтому расслабляем регулировочный болт тяги и устанавливаем вторую нерегулируемую часть тяги на корпус доводчика (тяга крепится с помощью болта под шестигранник размером 6 мм). Тягу крепим под углом 80° к поверхности двери как показано на шаблоне. Затем выставляем угол 90°, немного задвигая регулируемую часть тяги, и затягиваем фиксирующий винт, когда дверь находится в закрытом положении, а рычаг сложен в колене. Так доводчик будет работать с дохлопом, если дверь с защелкой

Либо задвигаем тягу до того момента пока регулируемая часть тяги не будет под 90° градусов к поверхности двери, если дверь без защелки, для более мягкого закрывания без дохлопа.Важно!!! Дверной доводчик передает на дверь большое усилие и работает в условиях постоянной вибрации, поэтому крепить доводчик и тягу необходимо прочно и надежно

5) После установки доводчика производим его регулировку. Устанавливаем с помощью регулировочных винтов оптимальную скорость закрывания двери и дохлоп для уверенного срабатывания защелки. Крутить винты в полный оборот не надо так как, изменения в скорости закрывания уже чувствуется при повороте винта на всего лишь четверть оборота (см. рис 1.).
В случае, если установка доводчика затруднительна, например, когда ширина корпуса доводчика больше, чем ширина рамы двери, либо когда доводчик устанавливается на дверную створку с наплавом, где крепежные шурупы могут помешать правильному функционированию закрывания двери, используют специальный переходник – монтажная плата, которая приобретается отдельно (фото 4).

Фото 4

Монтажную плату устанавливают с помощью того же шаблона (фото 3) на саморезы, а уже непосредственно на плату с помощью винтов закрепляется корпус доводчика.

И в конце хотелось бы перечислить несколько полезных советов, которые позволят продлить срок службы доводчика:

• не подпирайте двери посторонними предметами (камнями, кирпичами, клиньями и т.д.), лучше отсоедините тягу от доводчика, если Вам необходимо, чтобы дверь была открыта долгое время (для удобства многие доводчики оснащаются разъемными тягами);
• раз в полгода производите регулировку закрывания двери (в начале зимы и в начале лета);
• один раз в год необходимо заменять смазку в шарнире соединения двух половинок тяги доводчика.

Если следовать всем правилам установки и эксплуатации, которые рекомендованы фирмой-производителем, то не сомневайтесь, доводчик прослужит Вам весь срок службы указанный в паспорте изделия.

Что такое доводчик двери и для чего он нужен

Закрыватель дверей или доводчик (англ. door closer) – это механическое устройство, позволяющее автоматически закрывать распахнутые двери за счет энергии, полученной при открытии створки. Накопителем силы служит пружина, которая разжимаясь, возвращает дверное полотно в первоначальное положение. Плавность хода обеспечивает гидравлическое масло и шток.

Изобрел устройство американец Блаунт в 19 веке. В основе прибора были кривошипный механизм и поршень с гидравлическим маслом. То, что сегодня представлено в продаже – праправнуки изобретения. Система Блаунта мощная, довольно больших размеров. В настоящее время встречается, но очень редко.

Установка доводчика кроме основной функции (захлопывание дверей) имеет целый ряд вспомогательных:

• обеспечивает плавность хода створки, что позволяет исключить ударную нагрузку при ее соприкосновении с дверным блоком. А это увеличенный эксплуатационный ресурс петель и уплотнителя;
• позволяет выбрать оптимальное усилие, достаточное для срабатывания защелки;
• ограничивает угол открывания створки, что дает возможность не устанавливать ограничители.

В моделях известных брендов есть несколько приятных дополнительных опций:

ветровой тормоз;
задержка по времени процесса закрывания (важно, когда в доме есть дети, старики или вносится что-то габаритное);
фиксация в открытом положении.

Монтаж доводчика имеет не только плюсы, но и минусы.

• полотно защищено от ударов при открытии и закрытии;
• увеличивается срок службы фурнитуры и уплотнителей;
• экономится тепло, по помещению не гуляют сквозняки;
• гарантия захлопывания створки на защелку;
• нет шума от закрывающихся дверей (хлопанья).

• сложный монтаж при отсутствии шаблона;
• высокая стоимость механизмов с дополнительными возможностями;
• нельзя установить на тяжелые двери;
• жесткие требования к установленному дверному полотну – должны соблюдаться вертикаль и горизонталь – система рычагов плохо справляется со своими задачами даже при минимальном перекосе створки.

Принцип работы

Основным рабочим органом доводчика является пружина. При открывании двери она сжимается. Как только давление на пружину исчезает, она стремится быстро вернуться в исходное положение, т.е. распрямиться. Но тогда дверь будет с силой ударять о блок. Чтобы этого не происходило, в корпус устройства устанавливается второй по значимости элемент прибора – масляной амортизатор. Через систему клапанов масло при открывании перетекает в другую камеру, а при закрывании возвращается на место. При этом, чем выше вязкость амортизирующей жидкости, тем более плавно будет закрываться створка. Для обеспечения мягкого хода тяжелых дверей в доводчик могут ставиться несколько амортизаторов. Принципа работы это не меняет.

Примерная схема устройства прибора показана на рис. ниже.

1 – зубчатая ось2 – распорные винты3 – винт установки по высоте4 – крепеж5 – короб прибора6 – распределительный кулак силы закрывания7 – распределительный кулак гидравлики8 – пружинный балансир9 – балансир масляного амортизатора10 – масляный фильтр (сито)11 – колба амортизатора12 – пружина для возврата колбы13 – регулировочный вентиль14 – основная пружина

Типы доводчиков

Механизм работает по следующему принципу – открывая дверь, человек прилагает усилия, воздействующие на пружину внутри устройства. Затем, пружина приходит в первоначальное состояние, управляя закрытием двери. Доводчики различаются по типу крепления и бывают скрытыми, напольными и накладными.

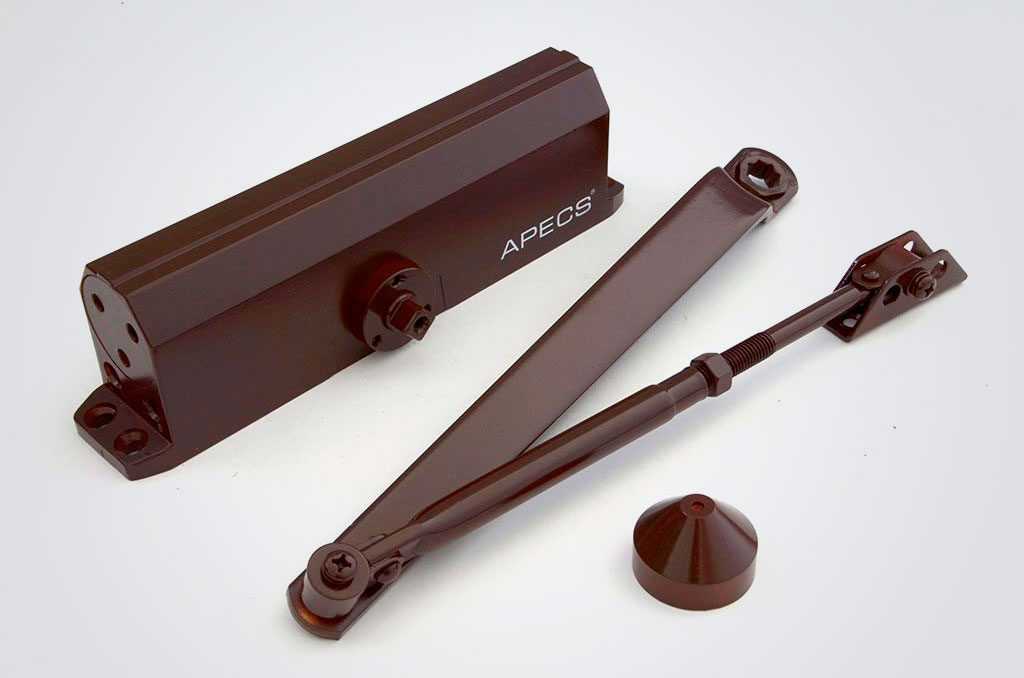

Накладные механизмы

Накладной механизм

Именно такие доводчики часто встречаются на дверях офисов, магазинов, подъездов. Устройство монтируется к верхней части двери и работает от зубчатого привода либо на скользящей тяге. В первом варианте конструкция выглядит как небольшая коробочка с двумя рычагами, один из которых приводит в движение шестеренку, связанную с зубчатым штифтом с пружиной. Эти приборы оптимально подходят для тяжелых входных дверей.

Второй вариант – механизм со скользящим стержнем. В нем имеются два функциональных поршня – открывающий и тормозящий. Такая конструкция компактнее, чем предыдущая и полностью скрыта под кожухом, что повышает ее надежность.

Напольные конструкции

Доводчик напольный

Доводчик этого типа устанавливается в углубление под дверью и практически незаметен. Механизм состоит из вала вращения, который одной стороной соединен с пружиной, а другой с крепежами двери.

Конструкция удобна для контроля открывания стеклянных дверей, в том числе и маятниковых (распахивающихся в обе стороны). Данные доводчики чаще применяются в торговых центрах с множеством стеклянных перегородок. Необходимость их использования, как правило, определяется еще на этапе составления проекта объекта.

Скрытые устройства

Приборы скрытого типа делятся на два основных подвида – со скользящим стержнем и петли-доводчики. Первые мало чем отличаются от описанных выше накладных механизмов, различие состоит лишь в меньшем размере и принципе установки. Одна из частей устройства врезается в верхнюю часть дверной коробки, а вторая (предназначенная для движения стержня) в нижнюю.

Петли-доводчики

Вторая разновидность (петли) – самая миниатюрная из конструкций, предназначенных для закрывания дверей. Она используется для дверей с небольшой массой, обычно межкомнатных. К ее недостаткам относятся сложности при установке (необходимость точно придерживаться оси) и малый срок эксплуатации из-за хрупкости устройства. Если сравнивать два вида скрытых доводчиков, практичнее отдать предпочтение более долговечному первому.

Регулировка установленного доводчика

Когда монтирование доводчика будет завершено, потребуется отрегулировать систему, чтобы хозяин комфортно пользовался дверью.

Скорость ее закрытия регулируется в 2-х диапазонах. У разных моделей различаются маркировка и расположение установочных винтов. Поэтому нужно внимательно изучать инструкцию, где указываются эти особенности. А вот сам принцип регулировки любой системы существенных отличий не имеет.

Первый этап. Соответствующий винт вращают, этим регулируя доводку двери до закрытого положения. Скорость и сила востребованного “дохлопа” имеют прямую зависимость:

• от конструкции двери;
• от ее массы;
• от того, оснащена ли она замком с защелкой (на двери подъезда с кодовым замком, к примеру, часто устанавливают тугую защелку), что расположен по периметру проёма уплотнительного контура.

Второй этап. Устанавливается наиболее приемлемая скорость, когда дверь находится в полностью закрытом положении, а затем открывается ориентировочно до угла 15º (с этого положения начинается доводка). Движение двери должно происходить плавно. Хорошая работа – это когда не отмечается остановок и рывков.

Третий этап. Должны плавно вращаться регулировочные винты. Вполне достаточно проверить работу в небольшом секторе. Если винты выкручивать или закручивать чрезмерно:

• механизм может поломаться;
• корпус разгерметизируется, из него вытечет масло.

Четвертый этап. Когда необходимо закрывать дверь с большим усилием, специальным винтом повышают в доводчике предварительную нагруженность рабочей пружины.

Определенные модели таких систем обладают дополнительными функциями. Особые правила регулировки обозначенных моделей указываются в инструкции.

Видео: Установка доводчика на дверь:

Виды доводчиков

Независимо от физического принципа работы (пружина, пневматика, гидравлика), все устройства делят на три вида:

1. Внешние верхние.
2. Скрытые внутри дверного полотна.
3. Напольные скрытые.

Скрытые внутри полотна механизмы чаще всего устанавливают уже при производстве дверей. И они поступают в продажу в собранном виде.

Напольные скрытые доводчики устанавливают в основном на стеклянные двери общественных зданий – в супермаркетах, кинотеатрах. Сам механизм скрыт под половым покрытием, на виду лишь рычаг привода.

Механизмы каждого вида отличаются по мощности усилия. На небольшую дверь подбирается легкий доводчик. Также, в продаже есть доводчики даже для тяжелых гаражных ворот.

Подготовка к установке

От этого этапа зависит успешность проведения всей процедуры в целом. Если после покупки возникает вопрос, как установить доводчик на металлическую дверь своими руками и не задействовать для этого дорогостоящие услуги мастера, первым делом загляните в коробку и найдите в ней инструкцию и точный чертеж устройства. Все существующие модели доводчиков имеют в своей комплектации эти подсказки.

Варианты установки доводчиков

На шаблоне указаны возможности крепления на левые и правые двери, открывающиеся на себя и внутрь. Но если, по какой-то причине ее не оказалось в коробке, то главное — помнить: если дверь открывается наружу, значит основной механизм крепится на коробке, а элемент с рычагами – на нее. А если внутрь, то наоборот.

Регулировочные винты на механизме располагаются напротив петель дверной конструкции. На примере начерчены все способы размещения и указано нужное положение отверстий для фиксации:

Первый этап — это проверка комплектации согласно инструкции, затем подготовка инструмента (шуруповерт, дрель, сверла, отвертка, молоток и другие).
Чтобы все просверленные отверстия совпадали с теми, что на доводчике и для четкого размещения прибора как на схеме, необходим этап разметки.
На липкую ленту закрепляется шаблон размещения доводчика. И на месте будущих отверстий электродрелью просверливают, чтобы достичь минимальных погрешностей используют керн, которым делают углубления в дверном полотне

Важно помнить о размере сверла, который должен быть подобран в соответствии с диаметром отверстий и креплений. Для уверенности в правильности выбранного сверла можно на вспомогательном куске метала просверлить отверстия и попробовать закрутить в него предложенные производителем крепления

При несоблюдении диаметра винт может не входить или наоборот выпадать, что приведет к дополнительным сложностям при монтаже.

Тщательное выполнение всех рекомендаций поможет достичь нужных результатов в быстрые сроки.

Как правильно поставить доводчик на входную железную дверь?

Постановка доводчика на входную железную дверь требует определенных шагов и навыков. Вот как это можно сделать правильно:

1. Выбор доводчика: Выберите подходящий доводчик для вашей двери. Доводчики бывают разных типов и классов, подходящих для разных весов дверей. Убедитесь, что доводчик имеет необходимые характеристики для вашей двери.

2. Инструменты и материалы: Подготовьте инструменты, необходимые для установки, такие как отвертка, ручной дрель, шурупы, шаблон для монтажных отверстий, а также инструкцию, поставляемую с доводчиком.

3. Выбор местоположения: Определите, на какую сторону двери вы будете устанавливать доводчик. Обычно доводчик устанавливается на верхнюю или нижнюю часть внутренней стороны двери.

4. Подготовка двери: Убедитесь, что дверь закрыта и не будет двигаться в процессе установки. Очистите место установки от пыли и грязи.

5. Монтаж доводчика: Следуйте инструкции производителя для монтажа доводчика. Возможно, вам придется вырезать или сверлить отверстия для крепежных элементов, указанных в инструкции.

6. Установка арматуры: Установите арматуру, включая рычаги и другие детали, которые обеспечивают правильное функционирование доводчика.

7. Настройка силы довода: Многие доводчики имеют возможность настройки силы довода. Следуйте инструкции для настройки силы, чтобы дверь надежно закрывалась без излишнего усилия.

8. Тестирование: После установки и настройки проведите тестирование. Откройте и закройте дверь, чтобы убедиться, что доводчик функционирует корректно и без помех.

9. Завершение: Проверьте, что все крепежные элементы надежно закреплены и доводчик функционирует безупречно. Если это необходимо, закройте крышку или другие детали, чтобы скрыть механизм доводчика.

10. Проверка на протекание времени: Регулярно проверяйте и обслуживайте доводчик, чтобы он сохранял свою функциональность в течение времени.

Если вы не уверены в своих навыках, лучше обратитесь к профессионалам или квалифицированным специалистам для установки доводчика на вашу входную дверь.
