Монтаж и подключение домофона в квартире: пошаговая инструкция

Что такое домофон

Сначала необходимо кратко ввести в суть дела и объяснить тем, кто не знает, что это за чудо-девайс – домофон.

Домофонные системы используются на входных дверях и воротах. Они позволяют хозяину жилища лично контролировать допуск лиц к своему дому. Обычно наиболее часто такие устройства можно встретить на подъездных дверях. В них устанавливаются домофоны, работающие с множеством абонентов.

Домофон позволяет обезопасить квартиру и подъезд от нежелательных лиц, и плохих компаний, и это позволяет держать лестничные пролеты в чистоте и порядке. А изделия, оснащенные видеокамерой, позволяют запечатлеть каждого посетителя, что в случае факта грабежа в доме поможет установить личность вора.

Особенности построения домофонных систем

В работе схем домофонов, осуществляющих контроль и управление доступом людей, используются следующие принципы:

  1. создание закрытой территории с обеспечением возможности ограничения прохода посетителей техническими средствами на основе автоматических запирающих устройств;
  2. организация точек связи для предоставления информации между входом на защищенный участок и лицом, контролирующим территорию в режиме обычного телефонного разговора или видео общения;
  3. возможности управляющему лицу дистанционно по своему усмотрению разблокировать запорное устройство для доступа посетителей;
  4. осуществлению упрощенной процедуры прохода доверенных лиц за счет предоставления им специальных ключей или карточек;
  5. быстрой автоматической разблокировки системы доступа в случае возникновения пожаров и аварий в зданиях для безопасной экстренной эвакуации людей.

Каждый из этих пяти принципов может создаваться различными техническими способами и иметь разновидности, работать на индивидуальный частный дом или многоэтажное жилое здание.

Этими вопросами занимаются производители самостоятельно на свое усмотрение. Государственной стандартизации подобного оборудования пока не существует.

В настоящее время интенсивно эксплуатируются системы домофонов:

  • зданий старой постройки, работающие на аналоговой или цифровой телефонной базе;
  • новостроек, предоставляющие обмен информацией по видео средствам.

Технические компоненты домофона

В основном домофоны имеют общую конструкцию, но отличием является отсутствие/наличие экрана, памяти, сенсоров и других составляющих.

Для установки требуются следующие элементы:

  • корпус внешнего блока (панель/корпус вызова, на которой располагается дисплей/панель с экраном или без, клавиши, считыватель индикатора-ключа или сенсорный монитор с встроенным микрофоном);
  • корпус абонентского (внутреннего) блока, на котором располагается панель управления с экраном или без, трубка или монитор с сенсорной панелью с встроенным микрофоном;
  • процессорный узел;
  • контрольная аппаратура;
  • основной и запасной блоки питания;
  • провода/коммуникационные линии;
  • дистанционно координируемый электрозамок;
  • доводчик двери.

Контрольная аппаратура, как и корпус может быть сенсорным, цветным или черно-белым. Блоки питания также различаются по степени мощности, в зависимости от возложенных функций.

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение. Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

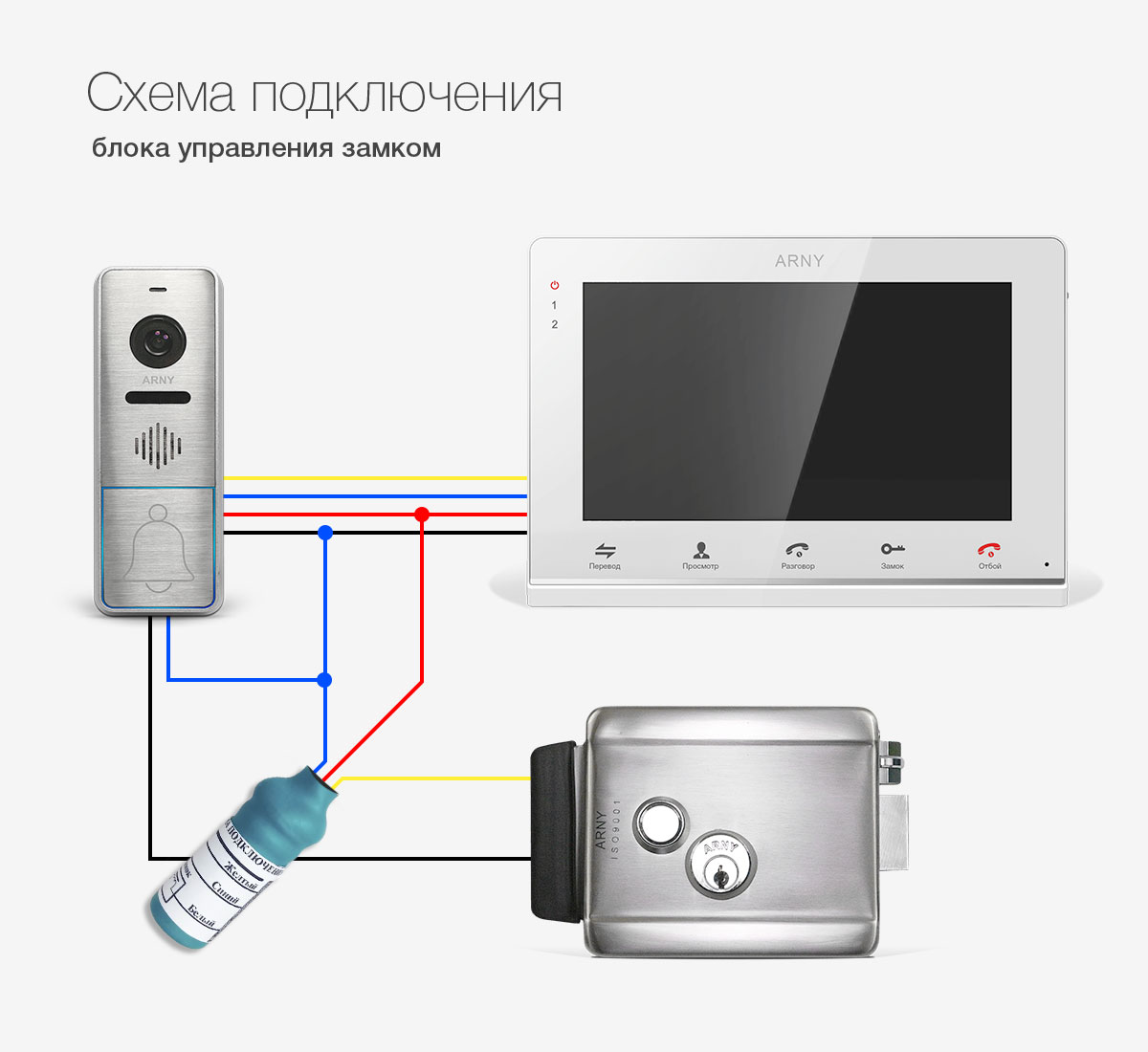

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

  • Домофонная трубка
  • Вызывная панель
  • Электромеханический замок
  • Блок питания или заменяющий его БУЗ
  • Считыватель
  • Контроллер
  • Доводчик для двери
  • Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

  • Оконцовка для множественных проводов
  • Трубки с термоусадкой различных размеров
  • Обычная лента для изоляции
  • Клеммники
  • Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Типы домофонов и общие схемы их подключения

Современный домофон — устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.

Многоквартирный домофон

В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:

Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.

Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.

Домофон индивидуального пользования

Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья — для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.

В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели — всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.

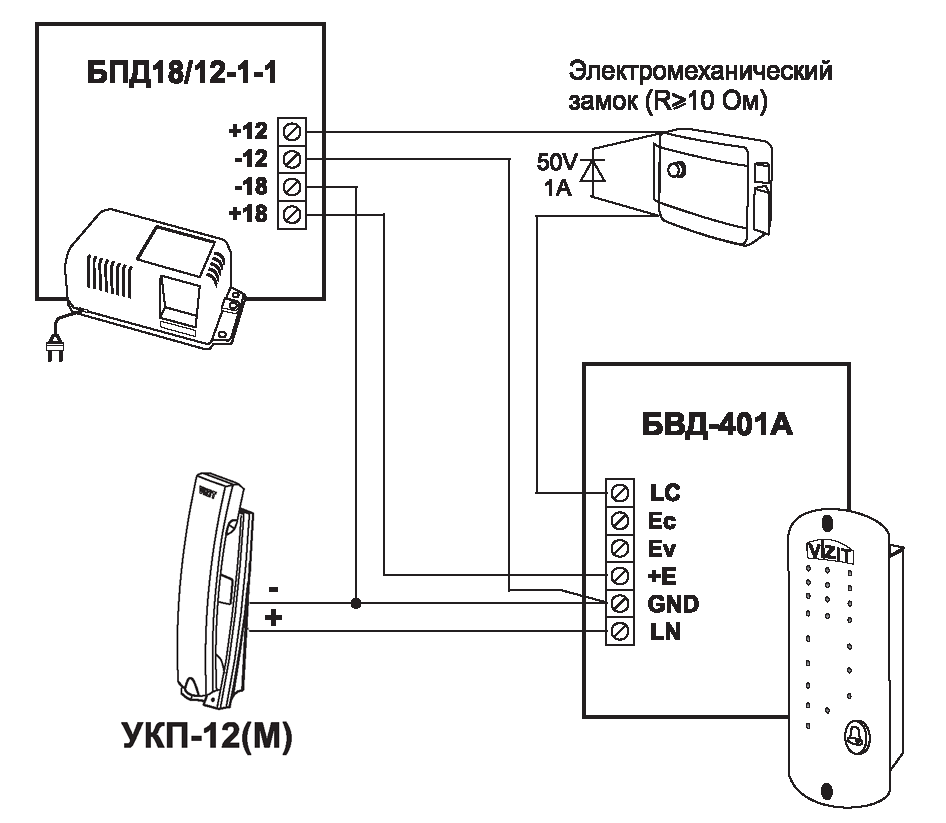

На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:

  • домашний спикерфон (1);
  • блок питания (2);
  • вызывная наружная кнопка-спикер (3);
  • электромеханический или магнитный замок (4);
  • связной кабель.

В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.

Какому типу замка отдать предпочтение

Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.

  • калитка или входные двери будут заперты даже при отключении электроэнергии;
  • при поломке замок можно поменять на обычный, подобный по конструкции.

Недостаток — как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.

Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.

Очень весомый аргумент в пользу электромагнитной системы — ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет — замок может работать вечно, да и внимания к себе он практически не требует.

Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.

Коммуникаторы

Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.

Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.

Домофон Commax: инструкция установки, схема подключения

Домофоны Commax различаются по диагонали экрана, по типу связи, способу управления и пр. Некоторые модели умеют разделять экран на четыре части. Это удобно, если необходимо просматривать изображение с четырёх камер одновременно. Пользователь может выбрать цветной или чёрно-белый домофон, с функцией «свободные руки» и другие виды модификаций.

Более комфортным решением является возможность подключения беспроводной трубки. Таким образом, сигнал проходит не только на домофон, но и на саму трубку, что очень удобно, если квартира большая и вызов не всегда можно услышать. Наличие такой трубки позволяет использовать её не только как средство связи с системой домофона, но и как телефон, для чего достаточно подключиться к сети оператора связи.

Схема подключения

Схема подключения домофона Commax включает нескольких элементов. В их число входят: вызывные панели, контроллер, электрозамок, блок питания на 12 В и видеокамеры. Принцип соединения довольно прост.

Пользователь может не устанавливать видеокамеру, а вместо неё смонтировать дополнительную панель вызова. Это актуально для охраны больших участков с двумя калитками. В большинстве случаев вместо второй палении монтируется всё же камера. Таким образом, пользователю легче принять решение – открывать дверь или нет.

Вызывная панель и камера соединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. На вход вызывной панели и на вход видеокамеры подаётся напряжение постоянного тока 12 В. Это трансформированная величина, полученная в результате преобразования блоком питания бытового переменного напряжения 220 В.

В системе предусмотрено использование двух электрических замков, однако пользователь может оставить лишь один или вообще их исключить из схемы. Если решено не устанавливать замки, то провода надо обязательно изолировать и спрятать под панель.

В случае, когда вместо второй вызывной панели используется видеокамера, звук транспортируется по одному каналу, а по второму только изображение. Чаще всего видеокамеру устанавливают непосредственно перед входом в квартиру, а вызывную панель перед входом в длинный коридор, пройдя который, посетитель попадает в кадр объектива.

В некоторых случаях подключается два домофона. Это удобно, если дом большой и одного поста мало, тогда один, к примеру, устанавливается на первом этаже, а другой – на втором.

Подключение

Подключение домофона Commax осуществляется с помощью цветных проводов. Как правило, это красный, синий, жёлтый и белый провод

Важно сохранять порядок подключения, так как неправильное соединение может стать причиной выхода оборудования из строя. В отдельных случаях ремонт не возможен, пользователю приходится приобретать оборудование повторно

  • Синий провод общий, относительно него измеряется потенциал питания.
  • Красный – аудиосигнал.
  • Жёлтый – это плюсовая шинка основного питания оборудования.
  • Белый – сигнал видеоизображения.

При подключении оборудования надо учесть, чтобы на устройство не попадали прямые солнечные лучи. Чрезмерный нагрев – основная причина поломки. Располагать элементы лучше на высоте полутора метров, если в семье есть дети, они не смогут достать до них.

Если соединительные провода прокладываются недалеко от высоковольтных линий, то необходимо использовать коаксиальный кабель, который защищается металлической трубой. Только так магнитные поля не будут создавать токов наводки – а это может стать одной из причин ложного сигнала. Труба, в свою очередь, надёжно защитит соединительные провода от внешних воздействий.

Необходимо следить за целостностью проводки, так как нарушение изоляции ведёт к короткому замыканию, что может стать причиной пожара. После того, как все элементы подключены, проверяется правильность соединения повторно

Важно, чтобы проводники надёжно фиксировались, а порядок проводов не был нарушен.

При подключении монитора и камеры надо убедиться, что монитор не соединён с сетью. Подача напряжения производится лишь тогда, когда шнур питания подключен к розетке. В завершении специалист включает устройства и делает контрольную проверку работоспособности всех элементов.

Рекомендации мастерам

Хотя процесс установки домофона кажется простым, на самом деле он потребует времени и усилий. Мастер должен быть очень внимательным, так как мельчайшая ошибка приведет к тому, что не будет работать видео или звуковой сигнал. Если нет опыта работы с подобными устройствами, то лучше доверить процедуру профессионалу.

Обычно компании, которые продают оборудование, предлагают услуги по его установке. Иначе придется искать специалиста через знакомых, по отзывам в интернете или объявлениям. Сначала мастер осматривает квартиру, делает необходимые замеры и составляет черновой вариант сметы. Стоимость зависит от многих факторов, но больше всего на нее влияет тип жилища. В частном доме подключение домофона будет стоить около 10 000 рублей, для квартиры в многоэтажке — не дороже 8 тыс., в офисных помещениях — от 20 000.

После составления сметы заключается договор, в котором прописаны все этапы работы и их цена. Затем мастер проводит установку, а заказчик проверяет функционирование оборудования. После этого специалист проводит инструктаж, рассказывает обо всех тонкостях использования прибора. Обязательно предоставляет гарантийный талон и вся документация на домофон.

Конструкция поможет защитить свой дом от непрошеных гостей и воров. Камеры позволяют наблюдать за всем, что происходит на улице. Главное в монтаже устройства — это четкое следование инструкции.

Комплект домофона для: как выбрать?

Можно остановить свой выбор на наиболее простом варианте – комплекте, который состоит из переговорной панели и абонентской трубки. А можно выбрать, обладающий большим числом функций, видеодомофон, его также реально установить собственными силами. Отличие его от простого варианта в большем количестве компонентов: трубка абонента, база, на которой располагается видеоглазок и экран, она должна быть установлена возле двери, загораживающей вход внутрь подъезда. Чтобы установка происходила правильно, нужно точно и последовательно подсоединять внутренние жилы кабеля. Задачу немного должна облегчить маркировка каждой из них определенным цветом.


Если вы живете в многоквартирном здании, то наиболее оптимальным для вас будет установка обычного домофона для квартиры, поскольку аудиопанель вызова будет располагаться возле двери подъезда. Тем более, что решение об установке домофона, для многоэтажных зданиях, принимается коллективно. Можно быть больше чем уверенным, что предпочтение большинства будет отдано домофону, имеющему простую комплектацию. Видеодомофон также пользуется популярностью и востребован, но среди другой категории людей, речь идет о жителях коттеджей.


Параметры электрозащиты и проводки

Как поставить домофон? Монтаж домофона

Заметим! Чтобы провести переговорное-замыкающее устройство в квартиру и случайно не повредить провод, его помещают в специальную гофрированную трубку.

Любая система работает от электросети, защищают которую предохранителем (10 А) или автоматом (16 А). Если подобная защита отсутствует, устанавливают защитный аппарат (30 мА).

Требуется правильно рассчитать расстояние от квартирной трубки до внешней панели. Запасом оставить 20-25 см провода.

Домофон может получать питание от трансформатора. Как правило, к генератору электричества подключены провода, которые тянутся от переговорного устройства и внешней панели. Располагается электроцентр отдельно. Или переговорную трубку, установленную в жилом помещении, включают в розетку.

Как подключить все компоненты устройства?

Рано или поздно каждый из нас столкнется с проблемой подключения трубки. Этому может быть ряд причин:

  • Монтаж оборудования самостоятельно в связи с установкой системы защиты;
  • Подключение трубки по причине поломки ранее установленного .

Если все же вам предстоит самостоятельно заняться данной работой, то в первую очередь следует приобрести абсолютно новое оборудование. В данном случае следует учитывать тот факт, что трубка должна полностью соответствовать установленной домофонной системе.

Более подробней о монтаже домофона вы сможете узнать после просмотра этого видео:

Устройство должно отвечать всем поставленным условиям качества, поскольку только высококачественные трубки для домофона могут обеспечить бесперебойную и надежную работу системы защиты. В противном случае повторная установка не заставит себя ждать.

Монтаж трубок для цифровых домофонов

Цифровые домофонные системы в основном применяются в многоквартирных домах. Установка трубки данного типа имеет свою специфику, а именно: такая схема адресации требует наличия двужильного кабеля, к которому прикрепляется абонентская трубка

Здесь следует обратить внимание на полярность

Установка трубки домофона в данном случае имеет свою микросхему, которая программируется перемычками или джамперами на каждый номер квартиры. В связи с этим, чтобы узнать номер своей квартиры, придется аккуратно разобрать трубку и внимательно изучить имеющуюся микросхему. Возле каждой перемычки расположена специальная цифровая панель, на которой числа идут в порядке возрастания. Здесь код квартиры складывается из чисел, относящихся к замкнутым перемычкам.

Разобранная старая трубка может послужить вам примером, с которого можно перенести код на новое устройство. Таким образом, установка новой трубки не составит большого труда.

Монтаж устройства на домофон координатно-матричного типа

Подключить трубку домофона самостоятельно на данный тип не составит труда. Здесь вся работа заключается в передаче сигнала на специальный коммутатор, который при получении вызова обрабатывает его, и за счет наличия специальных ключей отправляет сигнал вызова на необходимое абонентское устройство.

Установка трубки для такого домофона заставит хозяина не только потрудиться, но и развить быструю смекалку. При монтаже вся проблема заключается в кабеле, который подразделяется на множество проводов, относящихся к каждой отдельной квартире в подъезде. Здесь также следует учитывать, что ключи десятков в основном не превышают семи с учетом нуля. Таким образом, общее количество пользователей может составить более восьмидесяти.

Монтаж трубки домофона своими руками состоит в поиске нужной шины десятков, а также единиц. С десятками справиться очень просто – они расположены на щитке необходимого этажа. Все что требуется – это найти провод, к которому подключены провода, относящиеся к каждой квартире в подъезде. Таким образом вы подберете нужный вам кабель.

Чтобы правильно выбрать шину единиц, необходимо подняться на этаж с номером квартиры, который совпадает с последней цифрой вашей квартиры, и снова найти кабель на щитке. К шине десятков подключается плюс, а к шине единиц – минус. На этом все сложности заканчиваются. Монтаж устройства не составит труда.

Интересную информацию о домофонах вы сможете узнать просмотрев это видео:

При подключении домофона люди часто задаются вопросом: что делать, если подключил устройство самостоятельно, а оно не работает? Ответ прост: следует заново пересмотреть схему сборки устройства, а также обратить внимание на полярность, так как именно с полярностью возникает больше всего проблем. Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов

Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов

Если вы сомневаетесь в правильности проделанной работы, вызовите специального мастера на дом. Такие мастера обычно предоставляют свои услуги во всех компаниях, занимающихся реализацией и монтажом домофонов.

Домофон является необходимым устройством каждого жильца дома. Дистанционная возможность пропуска по предварительному ознакомлению обеспечивает надежность от нежелательных лиц. Чтобы присоединиться к общей системе домофона, нужно знать некоторые ее особенности и соблюдать правила.

Прокладывание кабеля для установки домофона

Перед тем как установить домофон, нужно проложить кабель. Пожалуй, это самый трудный этап из тех, которые предполагает сборка и эксплуатация данного приспособления. Для его осуществления нам понадобится «витая пара», которую мы должны соединить с кабелем, идущим от расположенного снаружи устройства.

Найти данный кабель несложно, достаточно просто открыть щиток на лестничной площадке. После этого необходимо проделать с помощью дрели необходимые каналы, по которым и будет следовать кабель к двери с домофоном, то есть в вашу квартиру. Затем скройте следы своей работы, зашпаклевав каналы.

https://youtube.com/watch?v=FjoW7j6B3po

Иногда трудоемкий процесс можно упростить, если применить способы без штробления. Например, можно самому попробовать положить кабель в специальные каналы, сделанные из пластика, или через гофру. Но опять же все зависит от конкретных условий. Вариант с пластиковыми каналами подходит только для тех случаев, когда устройство собираются монтировать недалеко от двери. Гофру, к сожалению, не всегда можно применить – только провода, идущие по парадному входу, прокладывают таким образом. Именно поэтому установка домофона требует обращения к руководству по эксплуатации устройства: инструкция поможет понять, какой способ подходит лучше. В любом случае, прокладывая кабель, нужно стремиться не совершать типичные ошибки людей, устанавливающих домофоны: все делается крайне аккуратно, избегая различных провисаний и заломов. Кроме того, следует не пересекаться на пути с тем, что потенциально может ухудшить звук домашнего устройства – силовыми линиями.

Иногда установка домофонов сопровождается размещением электрических замков (по желанию пользователя). Если в планах числится что-то подобное, то будет необходимо провести еще один кабель, который может проходить к двери от домофона или вызывного устройства. Это зависит от применяемой схемы. На данном этапе необходимо заранее подвести к месту установки кабель с напряжением в 220 В.
