Вентиляция зданий
Предназначением вентиляции является создание условий для проникновения в помещения наружного воздуха, проветривания их, а так же удаления загрязненного воздуха.
От того, насколько эффективно действует вентиляция, во многом зависим качество воздуха, которым дышат люди, находящиеся в помещениях. Воздухообмен в существенной мере влияет на самочувствие и состояние здоровья людей, проживающих в квартирах.
Конструкция современных вентиляционных систем весьма разнообразна. В каждом отдельном случае она зависит от таких факторов, как характер технологического процесса, назначение того или иного помещения, вид вредных выделений и т.д. Все вентиляционные системы можно упорядочить по следующим признакам:
- Назначение
- Зона обслуживания
- Конструктивное исполнение
- Способ создания давления при котором перемещается воздух
Кроме того, вентиляционные системы подразделяют на категории и по такому критерию, как способ перемещения воздуха. В зависимости от него вентиляция бывает:
- Естественной организованной
- Естественной неорганизованной
- Искусственной (механической)
Неорганизованной естественной вентиляцией называют такую, при которой в помещениях воздухообмен происходит за счет разности давлений внутреннего и наружного воздуха, а также за счет того, что открываются форточки, фрамуги и двери, неплотно прилегают друг к другу ограждающие конструкции.
Если же воздухообмен происходит при условии разности давлений наружного и внутреннего воздуха, действия ветра, однако не спонтанно, а через специально обустроенное фрамуги, которые можно регулировать, то такая вентиляция называется естественной организованной. Ее еще нередко именуют аэрацией.
Искусственной (механической) вентиляцией называют такой способ подачи воздуха в помещение или удаления его, при котором используются вентиляторы. Специалисты со знанием дела утверждают, что он более совершенен, чем вентиляция естественная, поскольку воздух перед подачей можно предварительно подготовить в отношении влажности, температуры и чистоты.
Описание схемы
В данной схеме используется двухконтурный настенный газовый котел фирмы Viesmann (1), мощностью 8,0-31,7 кВт. Помимо системы отопления в схеме предусмотрена система ГВС (2) (бойлер той же фирмы на 300 литров) и система обогрева теплыми полами.
В системах отопления и ГВС используется расширительные баки (4), (5) фирм Reflex. Для улучшения циркуляции в системах предусмотрены установки насосов фирмы Wilo:
- Насос котлового контура (6);
- Насос системы отопления (7);
- Насос системы теплый пол (8);
- Насос системы ГВС (9) и циркуляционный насос (10).
Особое внимание стоит обратить, на две распределительные гребенки dу=76×3,5 (по схеме 3). Для безопасности предусмотрены две группы фирмы Vissmann:
Для безопасности предусмотрены две группы фирмы Vissmann:
Предохранительная группа котла 3 бара (11);
Комплект безопасности бойлера (12) DN15, H=6 бар.
Все элементы принципиальной схемы подробно указаны в спецификации к схеме.
Общие сведения
Графические условные значки широко используются на всех этапах создания проекта систем вентиляции, отопления и кондиционирования. С их помощью легко передать требуемый объём информации. Они помогают лучше разобраться с проектом, быстрее проанализировать наиболее сложные участки вентиляционной трассы, не загромождают чертёж, делая его более читабельным.
Основные значки, используемые при составлении графической части, подробно описаны в ГОСТ 21.206-93 и ГОСТ 21.205-93. Эти документы не переиздавались несколько десятилетий. За это время появилось много новых элементов, условные обозначения которых не отражены данной нормативной документацией.
Из-за устарелости нормативных данных постоянно возникает неразбериха. Фирмы-производители оборудования придумывают свои буквенные и графические сокращения, чтобы обозначить неизвестные элементы. Это негативно сказывается на скорости проектирования, а также снижает коммуникацию с зарубежными организациями,
Во избежание недоразумений некоммерческое партнёрство инженеров по вентиляции и отоплению создало универсальный документ – СТО НП АВОК 1.05-2006. Он включает условную номенклатуру, используемую для составления современных проектов, не противоречит и не повторяет государственные стандарты, а только их дополняет. Документ предназначен для ручного и компьютерного проектирования. Кроме вышеперечисленных документов используется ГОСТ 21.602-2003.
Условные обозначения систем вентиляции на схемах и чертежах
Комментариев:
- Правила выполнения
- Перечень требований
- Что должно быть видно в результате?
Вентиляционные системы могут быть как простыми, в которых присутствует 2-3 элемента, так и сложными, когда сеть воздуховодов пронизывает несколько этажей и распределяет воздух на множество помещений.
Для того, чтобы при монтаже вентиляции не возникало проблем, необходимо заранее создать проект или чертеж всей системы в целом.
Для того чтобы правильно спроектировать, а впоследствии и смонтировать такую систему вентиляции, необходимо отобразить ее на бумаге либо в компьютере, в идеальном варианте – вместе с планировками и разрезами здания. Если схема несложная и находится в пределах одного помещения, разрезы можно не выполнять.
Правила выполнения
Схемы вентиляции принято выполнять во фронтальной изометрической проекции (аксонометрии). Такое оформление позволяет увидеть всю сеть воздуховодов в трех измерениях, потому что, в отличие от планов или разрезов здания, в системе координат аксонометрии появляется третья ось, на которой откладываются значения высоты. Современные программы для проектирования дают возможность качественно и быстро выполнять аксонометрические схемы. Но не каждому доступны эти возможности, а результат все равно нужно получить на бумажном носителе. Поэтому такую схему можно нарисовать и от руки в виде эскиза, главное, соблюдать ряд правил выполнения аксонометрических схем. Придерживаясь их, вы получите полную картину приточной или вытяжной системы на бумаге.
В соответствии с правилами, нужно выбирать угол зрения с того фасада здания, который расположен на планировке снизу, наружная стена этого фасада отмечена первой буквенной осью. Если вы рисуете простой эскиз одного помещения, то можно его выполнять как удобнее, но следует помнить, что в случае официального оформления документации чертеж придется переделать. Воздуховоды системы наносят в виде сплошных толстых линий по такому принципу:
- если канал идет параллельно выбранному для угла зрения фасаду, он наносится как горизонтальная линия;
- воздуховод перпендикулярный этому фасаду выполняется на схеме под углом в 45 градусов к горизонтали с сохранением масштаба;
- вертикальные участки выполняются вертикальными линиями.
Перечень требований
Аксонометрическая схема вентиляционной системы должна включать в себя следующие элементы и обозначения:
Рисунок 1. Таблица условных обозначений приборов для проектирования систем вентиляции.
- На всех воздуховодах должны стоять их характеристики. Для этого чертят выносную линию с полочкой, сверху которой указывают диаметр канала или его размеры в том случае, если он прямоугольного сечения. Снизу полки пишут значение расхода воздуха в этом воздуховоде, выражая его в м³.
- Должны быть указаны отметки высот, на которых будут проложены воздухопроводы. Если они имеют круглую форму, то указывают отметку оси канала, а если прямоугольную – его нижней плоскости.
- Вентиляторы и дополнительное оборудование должны быть изображены условными обозначениями либо контурами. Некоторые условные обозначения оборудования, которое встречается на схемах чаще всего, приведены на Рисунке 1.
- Если схема вентиляции содержит местные вытяжки в виде зонтов, то последние изображают условными обозначениями, а при необходимости наносят и контуры самого оборудования, от которого требуется местный отсос.
- Местные вытяжки (отсосы) требуется маркировать, делая выноски и указывая обозначения отсоса и его документа. Если местный отсос идет в комплекте с технологическим оборудованием, этого можно не делать.
- Лючки для замеров скорости воздуха в воздуховодах показывают в местах их установки, при этом делают выноску с полкой, вверху которой указывают марку лючка, а внизу – обозначение его документации.
- Таким же способом маркируют дополнительное оборудование для регулировки и распределения воздуха, нанеся его с помощью условных обозначений.
- Если некоторые воздуховоды системы вентиляции подлежат утеплению или нанесению противопожарного покрытия, это должно быть графически обозначено на данных участках.
Составляющие принудительного характера
Для расчета системы отопления принудительного характера будут использоваться следующие символы:
- «СТ» – водяной стояк ОС;
- «ГСТ» – основной водяной стояк ОС;
- «ГВ» – ветвь горизонтальная;
- «К» – компенсатор.
Отопительную систему в целом будем называть «ОС».
Схемы представляют нам отопительную систему с вышеперечисленными маркировками. На плане ОС изображены точками.
Их диаметр около 2 мм. Отопительные системы в разрезе, ее чертежи или схемы воспроизводятся в следующих масштабах:
- Вентиляционно-отопительные установки Схема-размещение, план – 1 к 400, 1 к 800
- Разрезы и планы – 1 к 50, 1 к 100;
Вентиляционное сообщение и ОС:
- Разрезы и планы – 1 к 100, 1 к 200
Фрагменты разрезов и планов – 1 к 50, 1 к 100;
Узлы системы – 1 к 20, 1 к 50;
Схемы – 1 к 100, 1 к 200;
Принципиальная схема отопления
При проектировании вышеперечисленных данных детально, используются масштабы – 1 к 2, 1 к 5, 1 к 10. ОС не проектируются отдельно. Точнее отдельное их изображение не встречается. Чаще всего один чертеж, схема совмещают в себе изображение системы отопления, вентиляционной системы и системы кондиционирования воздуха в помещении.
Основные типы гидравлических коммуникаций частного дома
Чтобы индивидуальный дом стал пригодным для жилья, к нему подводят коммуникации различного типа, главные из них: водоснабжение, электроэнергия и канализация, при возможности подключают газ из газопроводов.
При составлении схем бытовые системы частных домов с использованием воды условно разбивают на следующие категории:
- Внутренний водопровод подачи горячей и холодной воды. Включает в себя трубы из металлических и полимерных материалов, регулирующую и запорную арматуру, фильтры грубой и тонкой очистки, электрооборудование и приборы, водорозетки для подключения сантехники.
- Внутренняя канализация. Ее основными узлами являются стояк, фановый трубопровод и вентиляция, а также трубопровод, отходящий от сантехнических приборов: унитазов, моек и раковин, ванн и душевых кабин.
- Коммуникации системы отопления. Магистраль отопления включает в себя нагревательный котел и трубопроводный контур, который транспортирует теплоноситель к отопительным радиатором или сам является теплообменником в теплых полах. Также в систему закрытого типа входит в большом количестве сантехническая арматура и гидрооборудование — циркуляционный электронасос, расширительный бак, терморегуляторы и воздухоотводчики, манометры.
- Наружные водоснабжающие сети. При отсутствии централизованной магистрали воду забирают из колодцев и скважин. В этой ситуации ввиду простоты монтажа труб в скважинных кессонах и колодцах, прокладки их под землей в дом, схема не столь важна и вполне можно обойтись без нее.
- Наружные коммуникации ливневый и стоковой канализации. Фекальные стоки индивидуального дома при отсутствии централизованной канализационной магистрали отводят в септики и далее в дренажные колодцы или на поля аэрации. Трубы для ливневой канализации обычно прокладывают под землей и выводят за пределы участка или помещают в дренажную яму.
В некоторых случаях при слишком сложной разводке и проведении работ в отсутствие хозяев вполне могут пригодиться схемы укладки канализационных наружных трубопроводов с указанием размерных параметров.

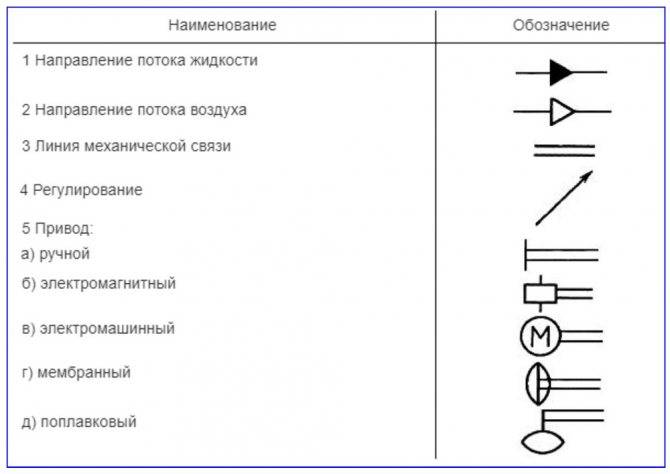

Рис. 6 Отображение направлений потоков, линий связи, регулирования и приводов
Расчёт расходных материалов и установка
Поступление и очистка воздуха
В процессе строительства современных зданий в обязательном порядке обустраиваются различные помещения, которые содержат санитарно-технические компоненты и оборудование. Они представляют собой совокупность систем холодного и горячего водоснабжения, газоснабжения, отопления
, мусороудаления, канализации, водостоков. Санитарно-технические комплексы необходимы для того, чтобы обеспечивать достойные условия жизни населения, комфортабельность зданий, мегаполисов, малых городов и вообще любых населенных пунктов.
Основой для составления чертежей санитарно-технических систем зданий и сооружений являются планы и разрезы этих строений, которые имеются на архитектурно-строительных чертежах.
Согласно такому основополагающему нормативному документу, как ГОСТ 21.602–2003
, все комплекты чертежей систем вентиляции, кондиционирования воздуха и отопления обозначаются с помощью марки «ОВ
». В их состав входят следующие разновидности чертежей, которые выполняются в масштабах:
Планы, схемы и разрезы систем – 1:100 ; 1:200
План-схемы размещения установок – 1:400 ; 1:800
Фрагменты разрезов и планов систем – 1:50 ; 1:100
Узлы – 1:10 ; 1:20 ; 1:50
При составлении разрезов и планов систем отопления их, как правило, вычерчивают с разрезами и планами структур кондиционирования воздуха и вентиляционных систем.
Для указания элементов теплоснабжения и отопления установок, за исключением оборудования, на разрезах и планах используются условные графические обозначения.
Компоненты систем вентиляции и кондиционирования воздуха, а также вспомогательное оборудование, относящиеся к системам теплоснабжения и отопления установок (к примеру, насосы, отопительные агрегаты и т.п.), изображаются упрощенными графическими изображениями .
Для того чтобы на чертежах и схемах осуществлять четкое разграничение между сетями и системами вентиляции
и отопления
, используются специальные марки . Они состоят из двух элементов: буквенного индекса и цифровой нумерации. Данные марки наносятся в разрывах тех линий, которыми обозначаются трубопроводы.
Кроме того, согласно установленным правилам, на разрезах и планах указываются:
Разбивочные (координационные) оси здания, а также дистанция между ними;
Сечения (диаметры) трубопроводов и воздуховодов;
Отметки основных площадок и чистых полов этажей;
Обозначения стояков систем отопления;
Количество и длина ребристых труб;
Количество секций радиаторов;
Прочие необходимые данные.
При выполнении схем вентиляции, отопления, кондиционирования и т.п. используется аксонометрическая фронтальная изометрическая проекция. Для обозначения на схемах различных элементов этих систем используются определенные стандартами графические обозначения . В тех случаях, когда трубопроводы и воздуховоды имеют большую протяженность или же сложную геометрическую конфигурацию, то они изображаются с разрывами. При изображении на схемах систем отопления указываются:
Трубопроводные системы, их уклоны и диаметры;
Стояки отопительных систем;
Нагревательные приборы;
Отметки уровней осей трубопроводных систем;
Некоторые другие данные.
При составлении чертежей схем систем теплоснабжения и отопления установок в большинстве случаев изображаются:
Схемы узлов, при помощи которых производится управление системами теплоснабжения и отопления установок;
Узлы схем систем теплоснабжения и отопления установок.
К схемам узлов, допускается указание спецификаций, а что касается самих наименований узлов управления, то в них указываются номера узлов.
При составлении схем систем кондиционирования и вентиляции воздуха указываются:
Расположение воздуховодов;
Их сечения (диаметры);
Количество проходящего в единицу времени воздуха (кубометров в час);
Расположение и марки лючков для чистки воздуховодов и замеров параметров воздуха.
Помимо этого на чертежах схем должны быть приведены все данные, нужные для осуществления работ.
Напечатать
Расчёт расходных материалов и установка
Поступление и очистка воздуха
Прежде чем производить расчёт нужно твёрдо определиться с видом системы. Стоит учитывать, что при естественном движении 300 м³/час воздуха потребуется канал, сечение которого составит 250х400. При механическом же способе такой же объём потребует канала 160х200 в сечении.
Далее необходимо определиться с местом установки элементов комплекса. Стоит учитывать возможность дальнейшего декорирования вентиляционных каналов или их маскирования, привлекательность. Металлические трубы, свисающие с потолка, не отличаются привлекательностью. Приточно-вытяжная система также требует отдельного места, где будет установлен основной механизм.
Далее необходимо произвести расчёт, в соответствии со всеми конструктивными особенностями помещений.
Наличие печи или камина в доме – это не только обеспечение дома теплом, но и дополнительная естественная вентиляция помещения. Использование этих приборов на протяжении многих веков позволило людям создать целую систему вентиляции в доме. Приток свежего воздуха производится посредством открытых окон или дверей, поэтому плотные стеклопакеты могут препятствовать этому процессу. Под действием различных температур воздуха создаётся естественная тяга. Увеличивать или уменьшать силу тяги могут также ветреная погода на улице, наличие препятствий и поворотов между поступающим и выходящим воздухом.
Установка вентиляционной системы в доме позволит дышать полной грудью его жителям, сохранит стены и фундамент. А на каком способе обеспечения свежим воздухом остановиться – выбирать только его хозяевам. Главное, в установке системы – понимание чертежей, схем и условных обозначений элементов конструкции.
Типы терморегуляторов
Основных типов терморегуляторов всего два: терморегуляторы для одно- и двухтрубных отопительных систем. Первый тип создан для установки в однотрубных обогревательных системах. Такой регулятор служит для поддержания гидравлического баланса в отопительной системе. Баланс давления поддерживается благодаря тому, что поддерживается расход теплоносителя через потребители на неизменном, предварительно установленном уровне.
В двухтрубной отопительной системе используются терморегуляторы, рассчитанные таким образом, чтобы могли нормально функционировать даже при частых и резких перепадах давления. Такие регуляторы имеют повышенное гидравлическое сопротивление и небольшое проходное сечение. Они в свою очередь делятся на две группы:
1) требующие дополнительной настройки гидравлического сопротивления; 2) не требующие дополнительной настройки гидравлического сопротивления.
При использовании терморегуляторов без дополнительной настройки все приборы и обогревательные устройства, вмонтированные на одном стояке, будут иметь примерно одинаковый расход теплоносителя, хотя потери тепла в разных помещениях разные. На практике это будет выглядеть так: если по радиатору прошло количество теплоносителя больше, чем требуется, то в комнате будет очень жарко и наоборот — если прошло теплоносителя недостаточно, то в помещении будет холодно. Чтобы этого не происходило, терморегулятор должен устанавливаться для каждого обогревательного прибора отдельно.
Предпочтительнее регуляторы первой группы. Правильные настройки на клапанах обеспечат оптимальный расход теплоносителя и комфортный температурный режим в каждом помещении.
Условные обозначения
Существуют специальные программы, которые помогают правильно сконструировать отопительную систему вашего дома. У каждой схемы отопления свои условные обозначения. Они служат для того, чтобы каждый мог разобраться в чертеже.
И соответственно для общедоступности и легкости прочтения карты отопительной системы ее каждый компонент обозначается определенной буквенной маркировкой:
- «П» – приточные системы, вытяжные, установки систем;
- «В» – установки систем;
- «У» – занавесы воздушного типа;
- «А» – отопительные агрегаты.
Эти обозначения будут использоваться для элементов отопительной системы естественной циркуляции.
Условные обозначения систем вентиляции
Таблица 1.1 – Воздуховоды
| Обозначение | Код обозначения |
| На планах и разрезах | На схемах |
| Воздуховод, общее обозначение | 1.1.01 |
| Воздуховод круглого сечения | 1.1.02 |
| Воздуховод прямоугольного сечения (*вторая цифра – высота канала) | 1.1.03 |
| Вентиляционный канал (*вторая цифра – высота канала) | 1.1.04 |
| Воздуховод круглого сечения, идущий в видимую сторону | 1.1.05 |
| Воздуховод круглого сечения, идущий в невидимую сторону | 1.1.06 |
| Воздуховод прямоугольный, идущий в видимую сторону | 1.1.07 |
| Воздуховод прямоугольный, идущий в невидимую сторону | 1.1.08 |
| Воздуховод гибкий | 1.1.09 |
| Воздуховод теплоизолированный | 1.1.10 |
| Воздуховод с огнезащитным покрытием ЕI150 – предел огнестойкости | 1.1.11 |
| Акустическое покрытие снаружи или внутри воздуховода | 1.1.12 |
Таблица 1.2 – Воздуховоды в шахте
| Обозначение | Наименование | Код обозначения |
| Приточный, идущий в видимую сторону | 1.2.01 | |
| Приточный, идущий в невидимую сторону | 1.2.02 | |
| Вытяжной, идущий в видимую сторону | 1.2.03 | |
| Вытяжной, идущий в невидимую сторону | 1.2.04 | |
| 1.2.05 | ||
| Рециркуляционный, идущий в невидимую сторону | 1.2.06 | |
| Воздуховод из строительных конструкций (*вторая цифра – высота канала) | 1.2.07 | |
| Примечание – Обозначения рекомендуются для изображения воздуховодов в сечениях вентиляционных шахт. |
Таблица 1.3 – Прямоугольные фитинги
| Обозначение | Код обозначения |
| На планах и разрезах | На схемах |
| 1.3.01 | |
| Переход асимметричный | 1.3.02 |
| Переход с прямоугольного на круглое сечение | 1.3.03 |
| Отвод с центральным углом 90º | 1.3.04 |
| Отвод под углом | 1.3.05 |
| Колено с лопатками | 1.4.06 |
| Колено острое без лопаток | 1.3.07 |
| Раздвоение потока острое симметричное | 1.3.08 |
| Раздвоение потока плавное симметричное | 1.3.09 |
| Ответвление прямое | 1.3.10 |
| Ответвление под углом 45° | 1.3.11 |
| Ответвление круглое | 1.3.12 |
| Ответвление коническое, круглое | 1.3.13 |
| Примечание – Обозначения фасонных элементов рекомендуется использовать в монтажных проектах. |
Таблица 1.4 – Круглые фитинги
| Обозначение | Код обозначения |
| На планах и разрезах | На схемах |
| Переход на воздуховодах круглого сечения | 1.4.01 |
| Отвод по радиусу с углом 90° | 1.4.02 |
| Отвод секционный с углом 90° | 1.4.03 |
| Отвод по радиусу | 1.4.04 |
| Отвод секционный с углом 135º | 1.4.05 |
| Колено острое с лопатками | 1.4.06 |
| Колено острое без лопаток | 1.4.07 |
| Тройник | 1.4.08 |
| Тройник с коническим ответвлением | 1.4.09 |
| Тройник штанообразный | 1.4.10 |
| Крестовина | 1.4.11 |
| Тройник прямой, аспирация | 1.4.12 |
| Крестовина, аспирация | 1.4.13 |
| Тройник штанообразный, аспирация | 1.4.14 |
| Примечание – Обозначения фасонных элементов рекомендуется использовать в монтажных проектах. |
Таблица 1.5 – Вытяжные и приточные устройства
| Обозначение | Код обозначения |
| На планах и разрезах | |
| Отверстие (решетка) для выпуска воздуха | 1.5.01 |
| Отверстие (решетка) для забора воздуха | 1.5.02 |
| Воздухораспределитель приточный четырехсторонний | 1.5.03 |
| Воздухораспределитель приточный трехсторонний | 1.5.04 |
| Воздухораспределитель приточный двухсторонний | 1.5.05 |
| Воздухораспределитель приточный односторонний | 1.5.06 |
| Воздухораспределитель приточный круглый | 1.5.07 |
| Воздухораспределитель вытяжной четырехсторонний | 1.5.08 |
| Воздухораспределитель вытяжной трехсторонний | 1.5.09 |
| Воздухораспределитель вытяжной двухсторонний | 1.5.10 |
| Воздухораспределитель вытяжной односторонний | 1.5.11 |
| Воздухораспределитель вытяжной круглый | 1.5.12 |
| Воздухораспределитель горизонтальный односторонний | 1.5.13 |
| Воздухораспределитель многосторонний | 1.5.14 |
| Воздухораспределитель с наклонными струями | 1.5.15 |
| Сопло воздухораспределительное | 1.5.16 |
| Воздухораспределитель многодиффузорный | 1.5.17 |
| Воздухораспределитель вертикальный перфорированный | 1.5.18 |
| Воздухораспределитель потолочный перфорированный | 1.5.19 |
| Решетка настенная | 1.5.20 |
| Решетка переточная в стене | 1.5.21 |
| Решетка линейная приточная | 1.5.22 |
| Решетка линейная вытяжная | 1.5.23 |
| Решетка жалюзийная наружная (воздухозаборная или вытяжная) | 1.5.24 |
| Решетка инерционная | 1.5.25 |
| Местный отсос | 1.5.26 |
| Обозначение | Код обозначения |
| На планах и разрезах | На схемах |
| Дефлектор | 1.6.01 |
| Зонт | 1.6.02 |
| Заслонка (дроссель-клапан) вентиляционная | 1.6.03 |
| Шибер | 1.6.04 |
| Клапан обратный | 1.6.05 |
| Клапан дымоудаления | 1.6.06 |
| Клапан огнезадерживающий | 1.6.07 |
| Дверь для обслуживания | 1.6.08 |
| Люк для чистки воздуховодов | 1.6.09 |
| Лючок для замера параметров воздуха | 1.6.10 |
| Узел прохода вентиляционной шахты | 1.6.11 |
| Вставка гибкая | 1.6.12 |
| Шумоглушитель | 1.6.13 |
Определение аксонометрической схемы отопления
Аксонометрия – это один из разделов прикладного черчения, который изучает, рассматривает и предоставляет возможность получить достаточно точные изображения любых предметов в двух- или трех проекциях. Прямоугольная аксонометрическая проекция – это когда прямые, которые проецируют изображение предмета, расположены перпендикулярно аксонометрической плоскости проекции. Прямоугольная проекция включает в себя изометрическую и диметрическую. Если угол проекции не равен 90°, то такая проекция называется косоугольной аксонометрической. Она же включает в себя фронтальную диметрическую и триметрическую проекции.
Коллекторная разводка в косоугольной аксонометрической проекции
Отсюда следует, что аксонометрическая отопительная схема – это любая схема любого отопления много- или мало этажного дома, выполненная в аксонометрии, а не в одной плоскости. Это помогает более наглядно представить себе разводку и другие элементы системы отопления в реальном измерении. При таком подходе к отображению элементов отопления проецирование каждого объекта выполняется следующим образом:
- Элемент располагается на схеме соответственно всем трем осям координат;
- Определяется «картинная плоскость» – на нее будет проецироваться элемент. При этом «картинная плоскость» не должна проходить параллельно ни одной из координатных осей;
- Проецируемый узел или элемент полностью переносится на схему.
Требования к составлению чертежей отопительных и других систем жилого или промышленного здания определены в ГОСТ 21.602-2003. Все отопительные элементы и узлы согласно ГОСТ имеют свои обозначения: это маркировка и порядковый номер, включенные в чертеж. Используются следующие обозначения:
| Элемент или узел | Маркировка |
| Отопительный стояк | Ст |
| Главный отопительный стояк | Гст |
| Компенсатор | К |
| Горизонтальная трубная разводка | ГВ |
| Термометр | Т |
| Манометр | Р |
Фрагмент ГОСТ 21.206-93 по обозначениям труб и трубопроводных соединений
Согласно ГОСТ 21.206-93 системы трубопроводов обозначаются графически. Это относится к таким узлам:
- Общий трубопровод;
- Вертикальный стояк, направленный вниз;
- Вертикальный стояк, направленный вверх;
- Гибкий трубопровод;
- Трубное пересечение без соединения;
- Простое соединение трубопровода или его элементов;
- Соединение трубопровода или его элементов фланцевое;
- Муфтовое резьбовое соединение;
- Муфтовое соединение быстроразъемное;
- Раструбное соединение.
Подведем итоги
Грамотное оформление чертежа, согласно действующим нормам, требует специфических знаний, так как неточности приводят к ошибкам при монтаже и, как следствие, выходе из строя всей системы.

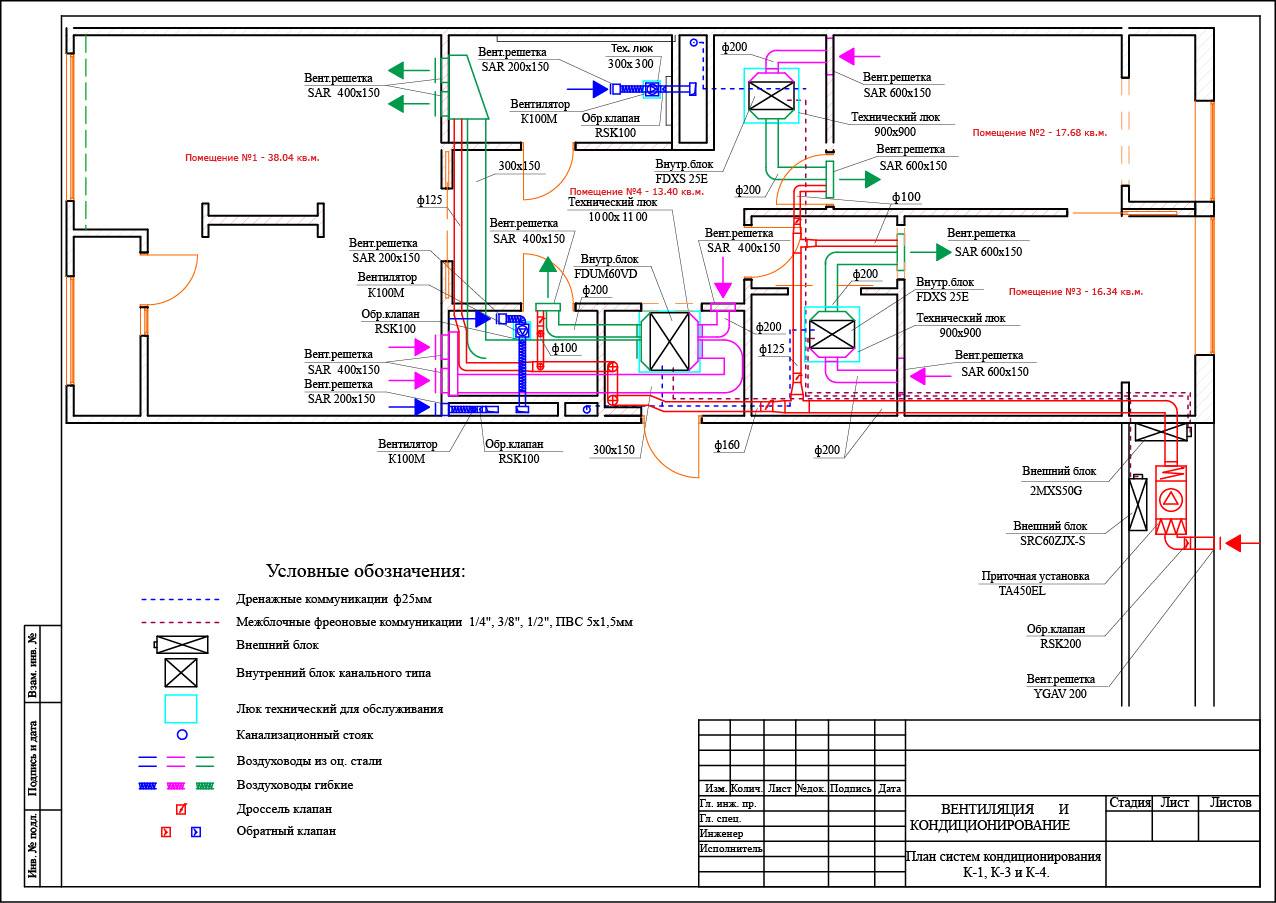

Пример проекта
В компании «Мега.ру» вы найдёте квалифицированных проектировщиков вентсистем, которые помогут правильно рассчитать и начертить проект. Мы оказываем услуги в Москве и области, а также соседних регионах, практикуем удалённое сотрудничество. Рады ответить на все интересующие вопросы, телефоны для связи размещены на странице «Контакты».
Условные графические обозначения применяются на всех стадиях проектирования систем отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, а также при монтаже, наладке и эксплуатации указанных систем, т.к. они позволяют передать в графическом виде общую информацию, необходимую при работе с проектом, и облегчить процесс проектирования, изучения и анализа проектов.
Действующая система условного графического обозначения, установленная в ГОСТ 21.206-93 и ГОСТ 21.205-93, не отражает всего многообразия новых элементов и оборудования, широко применяемого в настоящее время. В результате проектные организации и фирмы-производители вынуждены использовать для своих проектов и каталогов индивидуальные условные обозначения, что значительно затрудняет и работу проектировщиков, и использование отечественной и зарубежной климатической техники.
Графические обозначения в стандарте ANSI / ASHRAE Standard 134-2005 в основном относятся к трубопроводам и воздуховодам. Они предназначены для чертежей планов и разрезов и не могут быть использованы для чертежей принципиальных и аксонометрических схем, распространенных в отечественной практике проектирования.
В настоящем стандарте предложены условные графические обозначения, используемые в реальных проектах, учитывающие номенклатуру наиболее часто применяемых элементов и оборудования, которые не искажают и не дублируют условные графические обозначения, установленные в ГОСТ 21.206-93 и ГОСТ 21.205-93.
Стандарт разработан для апробации на практике предложенных условных графических обозначений. Все предложения и замечания просьба направлять в Комитет НП «АВОК» по стандартизации.
Стандарт предназначен для специалистов по проектированию, монтажу, наладке и эксплуатации систем отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения, а также студентов высших учебных заведений.
УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ПРОЕКТАХ ОТОПЛЕНИЯ, ВЕНТИЛЯЦИИ, КОНДИЦИОНИРОВАНИЯ ВОЗДУХА И ТЕПЛОХОЛОДОСНАБЖЕНИЯ
GRAPHIC SYMBOLS FOR HEATING, VENTILATING, AIR-CONDITIONING, HEAT AND COOL SUPPLY
Дата введения – 2006-01-04
1.1 Настоящий стандарт устанавливает графические обозначения трубопроводов, воздуховодов, элементов и оборудования для проектирования систем отопления, вентиляции, кондиционирования воздуха, теплохолодоснабжения зданий и сооружений различного назначения.
1.2 Графические обозначения следует использовать на чертежах планов и разрезов, а также в аксонометрических и принципиальных схемах.
1.3 В стандарте приведены графические изображения приводов и элементов автоматизации и контроля необходимых для проектирования средств управления.
1.4 Размеры условных графических обозначений на чертежах и схемах принимают без соблюдения масштаба, но с сохранением конфигурации.
1.5 Графические символы в стандарте предназначены для ручного и автоматизированного проектирования.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 21.206-93 СПДС. Условные обозначения трубопроводов;
ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно-технических систем;
ГОСТ 2.710-81 ЕСКД. Обозначения буквенно-цифровые в электрических схемах;
ANSI/ASHRAE Standard 134-2005. ASHRAE STANDARD. Graphic Symbols for Heating, Ventilating, Air-Conditioning and Refrigerating Systems;
ГОСТ 21.602-2003 СПДС. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования.
3.1 Обозначения трубопроводов, их диаметры и размеры воздуховодов следует показывать в соответствии с требованиями ГОСТ 21.602-2003.
3.2 Условные обозначения разделены на следующие разделы:
– оборудование (приложение 3), -оборудование для очистки вентиляционных выбросов (приложение 4),
– элементов автоматизации и приводов (приложение 5).
3.3 В таблицах установлен код обозначения. Первые две цифры – номер таблицы, третья и четвертая цифры – порядковый номер обозначения в данной таблице.
