Усилитель своими руками: ламповый, на транзисторах, на микросхемах

Транзисторные УНЧ

Транзисторные усилители мощности низкой частоты (УМЗЧ) для звуковой и аудио-аппаратуры. В разделе собраны принципиальные схемы самодельных усилителей мощности НЧ на биполярных и полевых транзисторах.

Здесь вы найдете схемы транзисторных усилителей разной сложности и с разным классом мощности:

• низкой мощности — до 1,5 Ватт;
• средней мощности — от 1,5 Ватт до 20 Ватт;
• большой мощности — 25 Ватт, 50 Ватт, 100 Ватт, 200 Ватт, 300 Ватт и более.

Для самодельного аудио-комплекса или при ремонте музыкального центра можно изготовить многоканальный усилитель мощности в конфигурациях:

• система 2.1 (сабвуфер + 2 сателлита);
• система 5.1 (сабвуфер + 5 сателлитов);
• стерео — два канала усиления;
• квадро — четыре канала усиления.

На транзисторах можно без лишних сложностей собрать небольшой самодельный усилитель для наушников. Присутствуют очень простые и доступные по себестоимости конструкции усилителей, которые прекрасно подойдут для изготовления начинающими радиолюбителями.

Усилитель НЧ с двойной термостабилизацией (LME49860, 2SD2394, 2SB1565)

Схема самодельного усилителя мощности НЧ с двойной термостабилизацией, выполнен на микросхеме LME49860 и транзисторах 2SD2394, 2SB1565 на выходе. В моей практике бывали случаи, когда выходные транзисторы УНЧ с защитой только по температуре перегревались и сгорали. Приходилось добавлять термозащиту еще и по току. Вот такая схема двойной защиты…

1 334 0

Экономичный УМЗЧ на транзисторах 2SC3331V, 2SA1286, 2SA928A, 2SD2058Y (13Вт)

При ремонте современных усилителей мощности низкой частоты, собранных с применением интегральных микросхем, не всегда есть возможность приобрести требуемые микросхемы или найти подходящие в радиолюбительских закромах. В таком случае можно взамен неисправной микросхемы изготовить несложный в сборке …

2 1039 0

Схема УМЗЧ на пяти транзисторах и с однополярным питанием (60W)

Обычно, если требуется сделать УМЗЧ быстро и без лишних деталей радиолюбители обращают внимание на микросхемы -интегральные УМЗЧ. Действительно, — положительный результат сразу при минимуме деталей и времени на сборку. Однако, УМЗЧ быстро и относительно «без лишних деталей», можно сделать …

Однако, УМЗЧ быстро и относительно «без лишних деталей», можно сделать …

1 2639 0

Простой усилитель ЗЧ на трех транзисторах, схема (КТ3102, КТ816, КТ817)

Усилитель построен по простой схеме на трех транзисторах. На выходе, на нагрузке сопротивлением 4 Ом выдает мощность 2W при питании от источника напряжением 12V. Входное сопротивление усилителя мало, и составляет 470 Ом. Столь малое входное сопротивление позволяет ему хорошо согласовываться …

4 5093 1

Гибридный УМЗЧ на лампах ECC88, 6Н23П и микросхемах LM3875 (30Вт)

Схема самодельного гибридного усилителя звука на лампах и микросхемах с выходной мощностью 30 Ватт. Усилитель построен на лампе ECC88 (отечественный аналог — 6Н23П) и мощной микросхеме LM3875.

2 2455 7

Схема мощного гитарного усилителя на транзисторах TIP142 и TIP147 (60Вт)

Принципиальная схема гитарного усилителя мощности низкой частоты с предусилителем и темброблоком. УМЗЧ собран на транзисторах TIP142 и TIP147, выходная мощность — 40Вт на 8 Ом, 60 Вт на 4 Ома.

3 2904 2

Простые высококачественные усилители мощности НЧ на МДП-транзисторах

Несколько принципиальных схем высококачественных УМЗЧ на полевых транзисторах, привлекающие своей простотой и техническими характеристиками. Применение полевых транзисторов в усилителе мощности позволяет значительно повысить качество звучания при общем упрощении схемы…

6 5337 1

Стерео усилитель звуковой частоты на MOSFET транзисторах (200Вт)

Схема электрическая принципиальная усилителя приведена на рисунке (в скобках приведены замененные элементы). Данная конструкция является модернизациейразработки . Принципиальная схема УМЗЧ на MOSFET транзисторах (200Вт). Все основные части усилителя — трансформатор, радиаторы …

6 4743 1

Усилитель мощности звука со стабилизированным источником питания (200Вт на 4Ом)

При разработке усилителей ЗЧ с максимальной выходной мощностью более 100 Вт первостепенноезначение приобретает необходимость получения возможно большего КПД усилителя при достаточно малых нелинейных искажениях. Вопрос о допустимом проценте нелинейных искажений усилителя ЗЧ не раз обсуждался на …

3 4667 0

Несколько схем транзисторных УМЗЧ, хронология радиолюбителя

Свое знакомство с мощными усилителями я начал в 1958 году, когда учился в энергетическомтехникуме, и мне поручили обслуживать радиоузел. Он состоял из трех частей: малогабаритной радиотрансляционной установки “ТУ-100″, магнитофона “Днепр 9” и ЛАТРа на …

3 6100 0

1 …

Принцип работы

Все вышеупомянутые типы ламп в том или ином виде нашли применение в аудиотехнике. При этом пытливые умы аудиоинженеров постоянно искали пути наиболее эффективного их использования. Довольно быстро они пришли к выводу, что место включения экранирующей сетки пентода в схему усилителя — это инструмент, с помощью которого можно принципиально изменить режим его работы. При подключении сетки к катоду мы имеем классический пентодный режим, если же переключить сетку на анод — пентод начинает работать в режиме триода. Это позволяет объединить два типа усилителя в одном с возможностью смены режима с помощью простого переключателя.

Так работает тетрод

Но и этим дело не ограничилось. В 1951 году американские инженеры Дэвид Хафлер и Харберт Керос предложили подключать сетку пентода совершенно иным способом: к промежуточным отводам первичной обмотки выходного трансформатора. Такое подключение является чем-то средним между чистым триодным и чистым пентодным включением, давая возможность комбинировать свойства обоих режимов.

Таким образом, с режимами ламп произошла та же история, что и с классами усиления, когда вслед за «чистыми» классами А и В появился комбинированный класс АВ, сочетающий сильные стороны двух предыдущих.

Обозначение разных типов ламп по ГОСТу

В том, что касается сочетания режимов работы ламп и классов усиления, они могут комбинироваться произвольным образом, что приводит к изрядной путанице и даже жарким спорам в рядах неофитов. Не добавляет ясности и тот факт, что разработчики ламповых усилителей в большинстве случаев указывают не класс усилителя, а принцип схемотехники: однотактный — SE (Single Ended) или двухтактный — PP (Push-Pull). В итоге, пентоды и тетроды нередко ассоциируют исключительно с классом АВ и двухтактной схемой в целом, а триод, напротив, считают синонимом класса А и сугубо однотактного включения. На самом же деле, ни что не препятствует переключить усилитель, работающий в классе А, в пентодный или ультралинейный режим, а на паре триодов можно собрать двухтактный усилитель, работающий в классе В или АВ.

Предпосылкой к неверным ассоциациям является частота использования тех или иных режимов в различных классах усиления. Триоды чаще используют в однотактных схемах и классе А. В свою очередь, пентоды и тетроды лучше подходят для работы в двухтактных схемах, хотя переключение их в триодный режим — реальная опция, встречающаяся на усилителях, работающих в классе АВ, и не имеющая ровным счетом никакого отношения к классу А.

Резисторы

Качественный ламповый усилитель Hi-End – это ретроприбор. Конечно, детали для его сборки должны быть соответствующие. Вместо резистора может подойти углеродный и проволочный элемент. Если вы не жалеете средств на разработку этого прибора, следует применить прецизионные резисторы, которые довольно дорого стоят. В ином случае применимы МЛТ-модели. Это довольно неплохой элемент, о чем свидетельствуют отзывы.

Ламповые усилители Hi-End также применимы с ВС-резисторами. Их изготавливали около 65 лет назад. Отыскать такой элемент довольно просто, достаточно всего лишь прогуляться по радиорынку. Если вы применяете резистор с мощностью больше 4 Ватт, нужно выбирать проволочные эмалированные элементы.

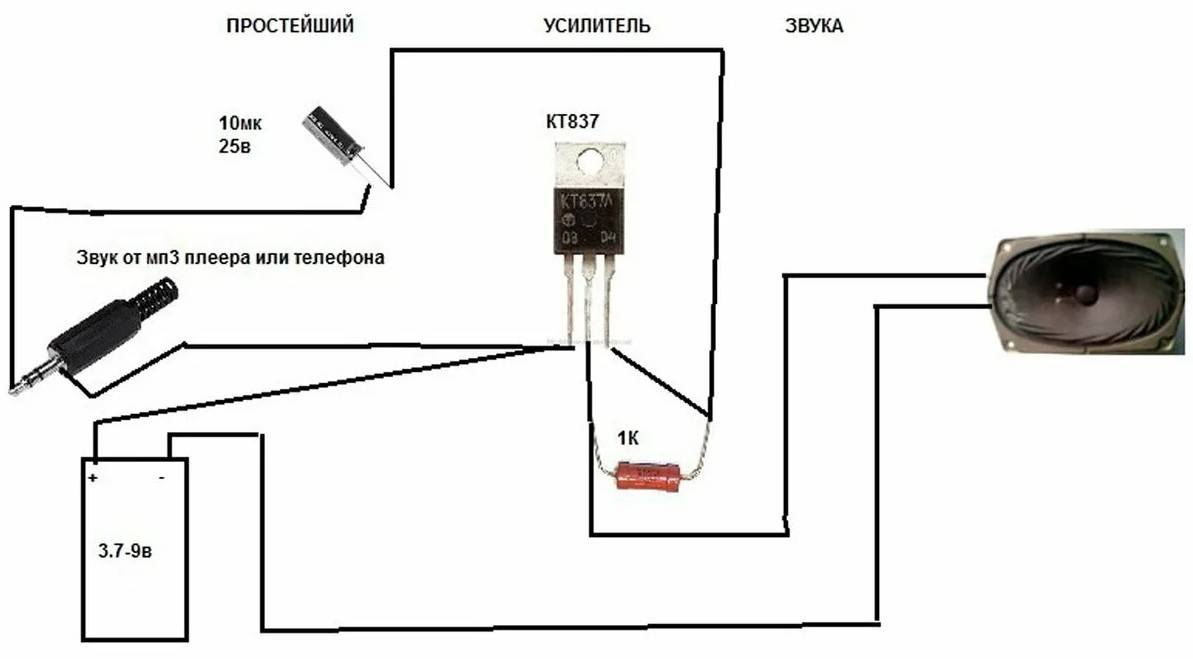

Схема однотактного УНЧ на транзисторе

Самый простой усилитель, построенный по схеме с общим эмиттером, работает в классе «А». В схеме используется полупроводниковый элемент со структурой n-p-n. В коллекторной цепи установлено сопротивление R3, ограничивающее протекающий ток. Коллекторная цепь соединяется с положительным проводом питания, а эмиттерная – с отрицательным. В случае использования полупроводниковых транзисторов со структурой p-n-p схема будет точно такой же, вот только потребуется поменять полярность.

С помощью разделительного конденсатора С1 удается отделить переменный входной сигнал от источника постоянного тока. При этом конденсатор не является преградой для протекания переменного тока по пути база-эмиттер. Внутреннее сопротивление перехода эмиттер-база вместе с резисторами R1 и R2 представляют собой простейший делитель напряжения питания. Обычно резистор R2 имеет сопротивление 1-1,5 кОм – наиболее типичные значения для таких схем. При этом напряжение питания делится ровно пополам. И если запитать схему напряжением 20 Вольт, то можно увидеть, что значение коэффициента усиления по току h21 составит 150. Нужно отметить, что усилители КВ на транзисторах выполняются по аналогичным схемам, только работают немного иначе.

При этом напряжение эмиттера равно 9 В и падение на участке цепи «Э-Б» 0,7 В (что характерно для транзисторов на кристаллах кремния). Если рассмотреть усилитель на германиевых транзисторах, то в этом случае падение напряжения на участке «Э-Б» будет равно 0,3 В. Ток в цепи коллектора будет равен тому, который протекает в эмиттере. Вычислить можно, разделив напряжение эмиттера на сопротивление R2 – 9В/1 кОм=9 мА. Для вычисления значения тока базы необходимо 9 мА разделить на коэффициент усиления h21 – 9мА/150=60 мкА. В конструкциях УНЧ обычно используются биполярные транзисторы. Принцип работы у него отличается от полевых.

На резисторе R1 теперь можно вычислить значение падения – это разница между напряжениями базы и питания. При этом напряжение базы можно узнать по формуле – сумма характеристик эмиттера и перехода «Э-Б». При питании от источника 20 Вольт: 20 – 9,7 = 10,3. Отсюда можно вычислить и значение сопротивления R1=10,3В/60 мкА=172 кОм. В схеме присутствует емкость С2, необходимая для реализации цепи, по которой сможет проходить переменная составляющая эмиттерного тока.

Если не устанавливать конденсатор С2, переменная составляющая будет очень сильно ограничиваться. Из-за этого такой усилитель звука на транзисторах будет обладать очень низким коэффициентом усиления по току h21

Нужно обратить внимание на то, что в вышеизложенных расчетах принимались равными токи базы и коллектора. Причем за ток базы брался тот, который втекает в цепь от эмиттера. Возникает он только при условии подачи на вывод базы транзистора напряжения смещения

Возникает он только при условии подачи на вывод базы транзистора напряжения смещения.

Но нужно учитывать, что по цепи базы абсолютно всегда, независимо от наличия смещения, обязательно протекает ток утечки коллектора. В схемах с общим эмиттером ток утечки усиливается не менее чем в 150 раз. Но обычно это значение учитывается только при расчете усилителей на германиевых транзисторах. В случае использования кремниевых, у которых ток цепи «К-Б» очень мал, этим значением просто пренебрегают.

Magnat RV 3: слушать часами

К 40-летнему юбилею Magnat в 2013-м появился флагман RV 3 (его обзор на сайте — ). Сандро Фишер (Shandro Fischer), руководитель по технической части (R&D), комментирует: «На самом деле мы обсуждали все возможные варианты, включая импульсное усиление. В какой-то момент нужно было принять решение, и тут сыграла роль персональная любовь к ламповой технике одного из наших руководителей. Но у нас не было иллюзий по поводу ламп: на них, также как и на транзисторах, можно сделать как хороший, так и плохой звук. Нам нравится гибридный дизайн, когда лампа используется в предусилителе. Возможно, она определяет всего 20% звукового характера, зато аппаратура с малосигнальными вакуумными приборами получается простой и надежной, и если все сделать правильно, музыку слушать часами приятно. А для нас это один из важнейших критериев».

Гибридный лампово-транзисторный усилитель Magnat RV 3

Модель RV 3 стала абсолютным воплощением концепции «гибридов» в линейке компании. Усилением на ее входе занимается секция SRPP (каскад с динамической анодной нагрузкой), обладающая мизерными искажениями и высокой линейностью. Здесь используется тщательно подобранная по характеристикам пара двойных триодов ECC82 российского производства, благодаря чему обеспечивается идеальная идентичность каналов с минимальным разбросом характеристик. Дискретный выход RV 3 собран на сильноточных транзисторах Toshiba. Открытый дизайн модели выполнен в индустриальном стиле и внешне похож на двигатель американских масл-каров, которые так нравятся шефу компании Шандро Фишеру. Веерообразные ребра двух симметрично расположенных на верхней панели радиаторов охлаждения напоминают иглы ощетинившегося ежа. Там же установлены ECC82, окруженные защитными кольцевыми башенками, кожух с силовым тороидальным трансформатором в 650 Вт и цилиндр, скрывающий набор конденсаторов БП.

Гибридный лампово-транзисторный усилитель Magnat RV 3 (вид сзади)

Фрезерованную 8 мм алюминиевую панель RV3 делит пополам отполированная до блеска ручка моторизованного аттенюатора громкости ALPS, тоже выполненная из алюминия. В левой части фасада находится кнопка питания и регулятор баланса, в правой — селектор входов на герконовых реле, круглый OLED-дисплей, отображающий вход, и гнездо для наушников. Усилитель выдает 150 Вт на канал (8 Ом), а высокий коэффициент демпфирования позволяет ему работать фактически с любыми спикерами. Управлять RV 3 можно с помощью металлического пульта ДУ.

Гибридный лампово-транзисторный усилитель Magnat RV 3, лампа ECC82 (слева) и алюминиевый пульт ДУ (справа)

Преимущества гибридной конструкции заключаются в том, что ламповый предварительный каскад помогает достичь естественного аналогового звучания, а транзисторный выход обеспечивает стабильность, точность, динамику и позволяет лояльней отнестись к выбору колонок. Вакуумные триоды RV 3 обладают линейной передаточной характеристикой, отличаются коротким спектром гармоник и высоким сопротивлением на входе, что помогает оптимизировать входной импеданс усилителя. В итоге удается получить натуральный оттенок звучания, вплетенный в паттерн характерной звуковой подачи современных усилителей с мощным транзисторным «выхлопом», гарантирующим точный и динамичный саунд. Кстати, Сандро Фишер убежден, что именно ламповые технологии станут «приманкой» для молодежи, поскольку даже сжатые файлы, пропущенные через триод, обретают шарм и благородство.

Как сделать усилитель для колонок

Схема усилителя звука

В моем случае использовались только отечественные транзисторы, поскольку с импортными напряг, да и стандартные транзисторы схемы, найти нелегко. Выходной каскад построен на мощных отечественных транзисторах серии КТ803 – именно с ними звук кажется лучше. Для раскачки выходного каскада использован транзистор средней мощности серии КТ801 (удалось найти с трудом). Все транзисторы можно заменить на другие (в выходном каскаде можно использовать КТ805 или 819). Замены не критичны.

Совет:
кто решит попробовать на «вкус» этот самодельный усилитель звука – используйте германиевые транзисторы, они лучше звучат (ИМХО). Было создано несколько версий этого усилителя, все они звучат… божественно, других слов не могу найти.

Мощность представленной схемы не более 15 ватт
(плюс минус), ток потребления 2 Ампер (иногда чуть больше). Транзисторы выходного каскада будут греться даже без подачи сигнала на вход усилителя. Странное явление, не правда ли? Но для усилителей класса. А, это вполне нормальное явление, большой ток покоя – визитная карточка буквально всех известных схем этого класса.

В ролике представлена работа самого усилителя, подключенного к колонкам

Обратите внимание, что ролик снят на мобильный телефон, но о качестве звука можно судить и так. Для проверки любого усилителя стоит лишь послушать всего одно мелодию – Бетховен «К Элизе»

После включения становится ясно, что за усилитель перед вами.

90% микросхемных усилителей не выдержат тест, звук будет «обломанным» могут наблюдаться хрипы и искажения при высоких частотах. Но вышесказанное не касается схемы Джона Линсли, ультралинейность схемы позволяет полностью повторить форму входного сигнала, этим получая только чистое усиление и синусоиду на выходе.

В этой статье мы расскажем об одном из вариантов самодельного усилителя мощности на основе модулей Мастер Кит. Проект реализован пользователем нашей продукции.

Конструктивно аппарат состоит из четырёх основных функциональных блоков:

1) собственно усилитель мощности ( , D-класс, 2х40Вт, можно заменить на );2) цифровой регулятор уровня громкости и баланса ();3) цифровой индикатор уровня сигналов ;4) источник питания 12В на ток не менее 4А (автор использовал компьютерный блок питания).

В качестве акустики использовалась хорошо всем известная акустическая система Радиотехника S-90 (стерео – две колонки).

Эскиз подключения модулей приведен на рисунке:

Следует помнить о том, что от качества источника питания зависит уровень шумов всей системы. Особенно внимательным надо быть при применении компьютерных блоков питания. Лучше использовать добротные фирменные ATX-блоки питания, так как в большинстве дешёвых no-name блоках питания вместо дросселей фильтров установлены обычные перемычки, что крайне отрицательно влияет на качество звука.

Есть некоторые тонкости подключения модулей, которые могут вызвать сложности у недостаточно подготовленных электронщиков. Например, усилитель мощности MP3106S по умолчанию подразумевает балансный способ подключения, однако часто удобнее подключать входной сигнал по классической схеме с общей «землёй».

Для этого необходимо немного видоизменить схему подключения усилителя:

Кроме вышеуказанных базовых модулей, дополнительно пришлось приобрести «мелочёвку»: входные и выходные разъёмы, выключатель питания, крепёж.

Прототипом будущего корпуса послужила обычная картонная коробка из-под обуви:

В таком импровизированном корпусе и отлаживалась вся система. После отладки все компоненты были перенесены в деревянный корпус.

Звучит система достойно: без хрипов, без различимых провалов в частотном диапазоне. Конечно, меломаны могут найти какие-то изъяны, но для таких требовательных клиентов выпускаются готовые аппараты и акустические системы HI-FI уровня (по таким же HI-FI ценам). Но, опыт показывает, что при слепых прослушиваниях 90% людей не могут отличить звук дорогого лампового аппарата от бюджетного усилителя, а раз так – зачем платить больше? Тем более, сделанная своими руками конструкция всегда кажется лучшей!

Видео работы макета усилителя можно увидеть тут:

Работу финального варианта усилителя можно увидеть тут:

Кроме того, собранный усилитель получился очень красивым и оригинальным: настоящий деревянный корпус, эффектный светящийся стрелочный индикатор уровней сигнала – всё это по-настоящему завораживает!

В дальнейшем, чтобы усилитель смог подключаться к современным гаджетам, автор планирует оснастить систему беспроводным аудиоканалом Bluetooth (на основе модуля Мастер Кит ), что увеличит удобство подключения источников сигнала.

Проектировка печатной платы

Спроектирована печатную плата усилителя через онлайн-программное обеспечение.

Эта печатная плата предназначена для одного канала, поэтому если делаете стереоусилитель, то нужно собрать две одинаковые платы.

Советы по разводке печатной платы

Существует четыре основных принципа, которые учитывайте при разработке печатной платы УМЗЧ:

1. Ток, протекающий через проводник, создает магнитное поле которое может генерировать ток в параллельном проводнике.
2. Ток, протекающий в проводящей петле, создает магнитное поле. Величина тока пропорциональна площади внутри петли.
3. Индуктивность препятствует протеканию тока. Длинные и тонкие дорожки имеют большую индуктивность чем короткие, толстые.
4. Конденсатор последовательно с индуктивностью создает резонансный контур.

Дорожки ведущие к неинвертирующей петле входа и обратной связи, должны быть проложены далеко от источника питания и аудиовыхода, чтобы предотвратить появление сильных токов в слаботочных дорожках. Если прокладка дорожек с малым током вблизи путей с сильным током неизбежна, используйте их под углом 90 °, но никогда не параллельно.

Если разместите клеммы для цепей с высоким и низким током на противоположных сторонах печатной платы, их будет проще расположить далеко друг от друга.

Поскольку заземление питания и сигнальное заземление необходимо держать раздельно, на нижней стороне печатной платы есть две плоскости заземления которые не связаны электрически. Одна земля несет заземление питания, а другая земля несет заземление сигнала. На верхней стороне печатной платы пути источника питания, выход и цепь Зобеля проложены через плоскость заземления. Трассировки контуров входа и обратной связи проходят через плоскость заземления сигнала.

Чтобы уменьшить влияние индуктивности, лучше чтоб все пути были как можно короче

Это особенно важно для развязывающих конденсаторов блока питания, контура обратной связи и Зобеля. Все они размещены как можно ближе к контактам микросхемы, чтобы сократить длину

Как собрать стереоусилитель для колонок своими руками 12в

Все кто решается на создание усилителя для колонок, прежде всего интересуется компонентами, которые нужны для сборки. Подобные устройства работают благодаря микросхемам и транзисторам, хотя есть и случаи, когда используются лампы.

Рекомендации

Созданный вручную усилитель звука, основанный на микросхемах типа TDA и ему подобных, очень быстро нагревается. Для того чтобы предотвратить перегрев необходимо устанавливать радиаторные решётки. Размеры и типы решёток зависят от вида микросхем и мощности создаваемого устройства. Поэтому, необходимо предварительно в корпусе оставить для неё место.

Что вам понадобится в процессе

Чтобы приступить к изготовлению устройства, понадобится:

• корпус;
• штекер;
• блок питания;
• микросхема;
• кнопка-выключатель;
• проводки;
• охладительный радиатор;
• шурупы;
• термоклей с термопастой;
• паяльник и канифоль.

1. Бур — расширитель. Он необходим для бурления отверстий в пластике или металле. Это очень удобный и точный инструмент, при помощи которого можно легко собрать корпус.
2. Микросхемы. Необходимые микросхемы типа TDA легко можно найти на прилавках магазинов. В качестве альтернативы можно разобрать старый телевизор, и изъять оттуда нужную микросхему.
3. Транзисторы. Транзисторы удобны своим маленьким потреблением энергии и тем, что их легко вмонтировать в любое устройство. Они отлично передают звук и его не нужно настраивать.
4. Лампы. Уже мало кто создаёт устройства основанного на лампах. Но, тем не менее, такие устройства обладают отличными параметрами звука. Такие устройства имеют большой ряд недостатков: употребляют много энергии, занимают много места, тяжелее обычных, дорогие.

Разобравшись с необходимыми компонентами можно приступать к сборке устройства.

Схемы и инструкции по сборке

Существует множество схем по сборке усилителей. Они в первую очередь зависят от того старая или цифровая техника будет создана, размера и источника питания устройства. Собираются схемы на печатной плате, которая в итоге сделает устройство компактным. Также для сборки следует иметь в наличии паяльник.

Схема, которая, была разработана британцем Джоном Линсли-Худом, базируется на использовании четырёх транзисторов без использования микросхем. Такая схема позволяет с точностью воспроизводить форму входного сигнала, что даёт в итоге качественное усиление и синусоиду.

Только профессионалы могут создавать собственные схемы. Для новичков существует программа Sprint Layout, где можно посмотреть схемы и выбрать нужную.
