Монтаж электрических теплых полов: кабельных и пленочных инфракрасных

Ошибки монтажа

• Укладка на неподготовленное основание, которое может привести к повреждению кабеля.
• Укладка кабеля под мебелью или бытовой техникой, которая может привести к перегреву кабеля и выходу его из строя.
• Неквалифицированный монтаж, который может приводить к повреждению изоляции или муфтовых соединений кабеля до его заливки.
• Повреждение кабеля при неравномерном распределении плиточного клея.
• Повреждение кабеля при затирке швов керамической плитки.

Ошибки монтажа приводят к тому, что теплый пол не греет.

Электрический теплый пол возможно смонтировать своими руками.

Теплый пол укладывается в соответствии с инструкцией производителя.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.

Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

3 этап – монтаж инфракрасного теплого пола

Пошаговая инструкция для новичков без опыта в строительстве:

1. Подготовка (изучение мер безопасности)

Если работы выполняет непрофессионал, нужно ознакомиться с техникой монтажа и мерами безопасности:

свести к минимуму хождение по уложенной пленке. Защита пленки от механического повреждения, возможного при перемещении по ней, достигается благодаря использованию мягкого укрывного материала (толщиной от 5 мм);

не допускать установки на пленку тяжелых предметов;

исключить падение инструмента на пленку.

Правила безопасности при устройстве ИК теплого пола:

запрещено подключать к источнику питания нагревательную пленку, свернутую в рулон;

монтаж пленки выполняется при отсутствующем электропитании;

подключение к электропитанию выполняется строго по СНиП и ПУЭ;

выдерживаются правила монтажа пленки (длина, отступы, отсутствие нахлестов и т.п.);

используется только подходящий утеплитель;

исключается монтаж пленки под мебель и другие тяжелые предметы;

исключается монтаж пленки под низкостоящие предметы. Таковыми являются все предметы, имеющие воздушный зазор между нижней поверхностью и полом менее 400 мм;

не допускается контакт пленки с коммуникациями, арматурой и другими препятствиями;

обеспечивается изоляция всех контактов (зажимов) и линии отреза токопроводящих медных шин;

пленочный пол не устанавливается в помещениях, где высок риск частого попадания воды;

обязательная установка УЗО (устройство защитного отключения);

заламывать, перерезать, перегибать нагревательный кабель;

монтировать пленку при температуре ниже -5 °С.

2. Подготовка места установки терморегулятора

Включает в себя штробление стены (для проводов и датчика температуры) до пола и сверление отверстия для прибора. Питание на терморегулятор подается от ближайшей розетки.

Совет. Провода целесообразно укладывать в гофру, этот прием позволит упростить техническое обслуживание и ремонт в случае необходимости.

3. Подготовка основания

Инфракрасная пленка укладывается только на ровную и чистую поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.

Примечание. Демонтаж старого пола (чернового) не требуется, если его поверхность не вызывает нареканий.

6. Укладка инфракрасного теплого пола

нанесение разметки для укладки на пол;

подготовка полосы пленки нужной длины

Обратите внимание резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая предназначена для установки терморегулятора. Ориентируется полоса медным нагревателем вниз;

Ориентируется полоса медным нагревателем вниз;

пленка располагается по направлению к той стене, которая предназначена для установки терморегулятора. Ориентируется полоса медным нагревателем вниз;

выдерживается рекомендованный отступ от стены в 100 мм;

выдерживается рекомендованный отступ (промежуток) между краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не допускается);

полосы возле стен приклеиваются к утеплителю скотчем (квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.

7. Установка зажимов

На концы медной шины нужно присоединить металлические зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется равномерно, без перекосов.

8. Подключение проводов инфракрасного пола

Выполняется установка проводов на зажим с последующей изоляцией и плотным обжимом. Также изолируются концы медной шины в месте отрезания. Соблюдается требование параллельного подключения проводов (правый с правым, левый с левым). Чтобы не путаться удобно использовать провод разных цветов. Потом провода будут укладываться под плинтус.

Совет. Чтобы зажим с проводом не выступал над пленкой, его можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат под зажим.

9. Установка датчика температуры для терморегулятора

Температурный датчик рекомендуется установить в центре второй секции под пленку. Чтобы датчик не повредился при движении, под него нужно вырезать отверстие в утеплителе.

Монтаж температурного датчика для пленочного теплого пола

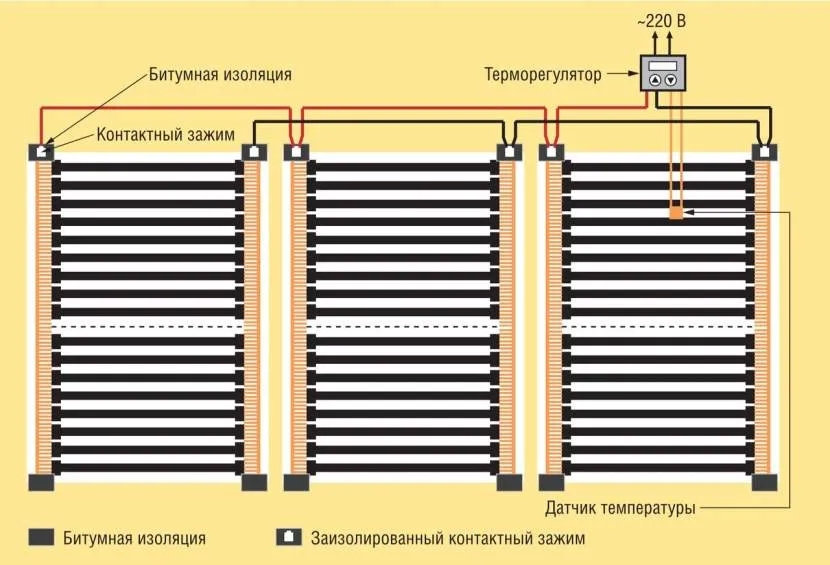

Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола

Способы установки электрического теплого пола

Варианты установок электрических теплых полов могут существенно отличатся:

1. Монтирование в слой стяжки, после чего укладывается напольное покрытие;
2. Укладка теплого пола поверх стяжки под плитку;
3. Укладка непосредственно под напольное покрытие (пленочные полы).

Первый вариант подходит для обогрева в жилых комнатах, в ванной, в кухне, на лоджии. При этом подразумевается установка кабельных теплых полов. Под саму систему укладывается гидроизоляция и слой утеплителя. Сверху формируется небольшой слой стяжки.

Если этажом ниже находится утепленное помещение, то можно укладывать электрический теплый пол под плитку без дополнительного слоя теплоизоляции и монтирования в стяжку. Слой плиточного клея и сама плитка достаточно защищают нагревательные элементы. Однако следует уточнить в инструкции приобретаемого изделия о возможности такой укладки.

Если необходимо установить теплый пол под ламинат или линолеум, и нет желания проводить капитальные работы, связанные с заменой стяжки, то лучший теплый электрический пол для этого – пленочный (инфракрасный). При этом укладывается слой утеплителя в виде вспененного полиэтилена с фольгированной поверхностью поверх имеющейся стяжки. Далее — электроэлементы. При необходимости добавляется слой гидроизоляции и непосредственно напольное покрытие.

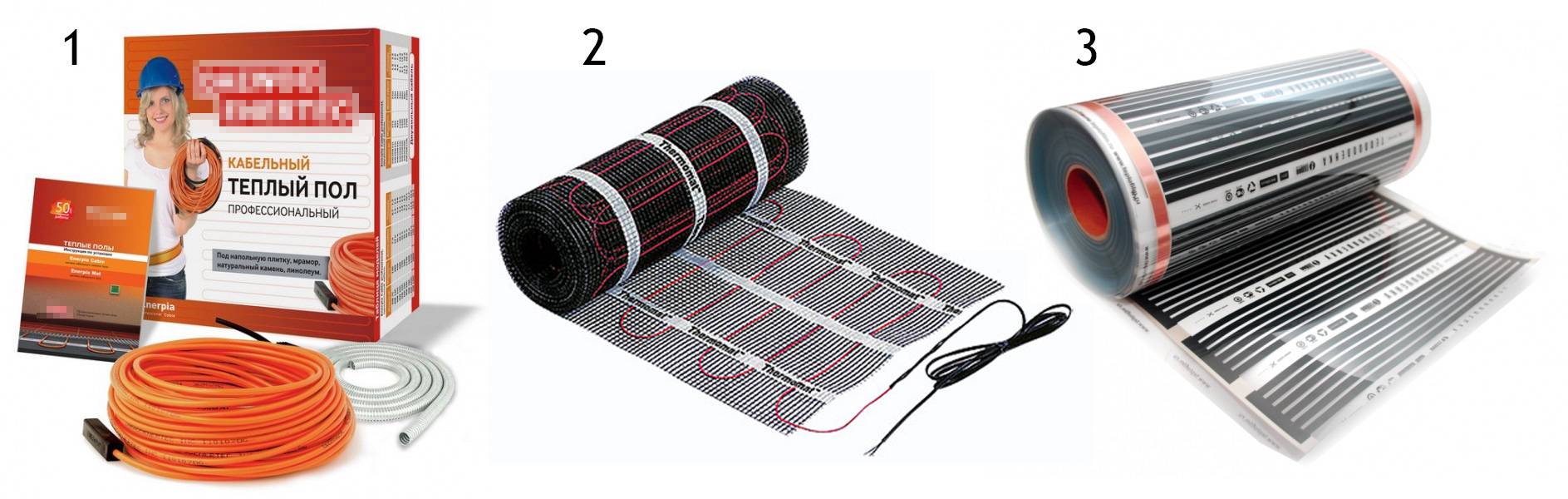

Виды электрических теплых полов:1 — Кабельный; 2 — Кабельный с армирующей сеткой; 3 — Пленочный (инфракрасный).

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

Укладка лавсановой теплоотражающей подложки

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя. В целом же, такая система довольно надежна и отличается отменным качеством работы

В целом же, такая система довольно надежна и отличается отменным качеством работы.

Несколько слов о безопасности

Пленочные полы считаются безопасными для здоровья людей. Они не оказывают негативного воздействия на организм во время работы

Но с другой стороны, их важно правильно смонтировать, заизолировав все контакты, чтобы избежать поражения электрическим током. В остальном они полностью безопасны

Электромагнитного излучения бояться не стоит – его уровень ничтожно мал для того, чтобы причинить вред.

Инфракрасный теплый пол

Бытует мнение, что благодаря наличию таких полов в доме улучшается микроклимат. А также некоторые отмечают снижение рецидивов появления аллергических реакций на что-либо.

Приготовления к укладыванию

Прежде чем начать выкладку следует провести определенный рабочий план, состоящий из следующих шагов:

1. Подготовка зоны для терморегуляторного прибора и датчика.

Технология монтажа электрического теплого пола начинается с определения зоны, в которой будет постановлен терморегуляторный прибор. Он монтируется на стенке как стандартный выключатель в самом доступном области (высота не меньше 300 мм от напольной поверхности).

Этапы монтажа теплого пола

Сначала сверлится отверстие. Затем от этого места проделывается штроба перпендикулярно полу. Там будет проложены силовые провода температурного датчика в гофре либо пластиковых трубках.

1. Обработка поверхности.

В первую очередь следует почистить территорию от всякого мусора и пыли. Не должна она иметь перепады, а быть ровной. Если необходимо, то следует выровнять ее стяжкой, толщина которой должна быть не меньше 3 см. При тонком слое стяжка потрескается. Лучше всего если она имеет толщину в 30 — 70 мм.

Прежде чем залить стяжку надо обработать грунтовкой пол. Благодаря этому улучшится контакт песчаной цементной стяжки и поверхности. После высыхания грунтовки размечаются места, где не нужно делать обогревающий пол. Именно там будет стоять массивная мебель. Кроме того учитываются отступы от стенок — не меньше 50 мм.

1. Выкладка изолирования.

Для более экономичного обогрева нужно минимизировать термические потери. Промеж нагревательного кабеля и основы пола из бетона выкладывается теплоизолирующий слой. Он позволяет снизить потери до 30%.

Теплоизоляция может выкладываться в 2 вариациях:

• По горизонтали. Теплоизолирующие листы (высота не меньше 20 мм) выкладываются впритирку к изолированию на основание из бетона. Теплоизолирующий материал должен выделяться следующими характеристиками — стойкостью к тепловому влиянию и прочностью. Применять можно пенопропилен, пенополистирол, минеральные волокнистые плиты, пробковый агломерат и так далее.
• По вертикали. Материал выкладывается у основы пола по периметру стенок. Для этого сгодится особая демпферная лента либо стандартные полистирольные листы — толщина примерно 10 мм и ширина 150 — 200 мм. Подобный вариант теплоизоляции понизит тепловые потери через внешние стенки комнаты.

Когда помещение имеет значительную влажность, сверху теплоизоляции необходимо обеспечить гидроизоляцию. Это позволит предупредить проникание влажности в половое основание

В особенности это важно для квартир

Прежде чем выложить нагревающий кабель на теплоизоляцию проводится заливка стяжки из песка и цемента. Слой стяжки дает возможность воспрепятствовать перегреванию нагревающего кабеля и создать прочнейшую основу для выкладки кабеля.

Укладка теплого электрического пола

Если нет возможности сделать предварительную стяжку, то кабель можно разложить сверху теплоизоляции на сетку из металла (ячейки 10 — 25 мм). Сетка вкупе с нагревающим кабелем заливается стяжкой. Металлическая сетка делает покрытие цельным и крепким.

Вслед за тем как стяжка из песка и цемента отменно затвердеет, пол накрывается особой монтажной фольгой. Ею укрывается поверхность полностью. На границах ее выкладывают с резервом, а кромки проклеивают фольгированным скотчем. Это необходимо для того чтобы при монтаже кабеля края не заворачивались.

Подобный выравнивающий экран способствует равнозначному распределению по всей области пола тепла. С целью надежного фиксирования нагревающего кабеля применяется монтажная лента, которую прокладывают через каждые 500 мм и закрепляют посредством саморезов либо гвоздиков.

На монтажной ленте для фиксирования предусмотрены скобы, расстояние между которыми одинаково, обычно составляет 2.5 см. Такие приспособления позволяют соблюдать равнозначные шаги выкладки кабелей.

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

• нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;

• применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;

• использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
• внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Подготовительные работы

Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.

Первое, что делается – это выбирается место расположения терморегулятора.

Он может располагаться на любой из стен. Единственное, место его расположения должно иметь хороший доступ для управления системой и как можно ближе находиться к электросчетчику.

После определения места расположения регулятора перфоратором со специальной насадкой в стене делается посадочное место.

Также понадобиться проделать штробы для укладки монтажных концов системы, которыми она будет подключаться к регулятору.

При этом эти концы лучше укладывать не в одну штробу, а проделать их две на небольшом расстоянии друг от друга.

Одна из штробов будет использоваться для укладки датчика температуры.

После этих работ подготавливается поверхность пола, на которую будет укладываться система.

Если имеется напольное покрытие, то его лучше демонтировать, а саму систему класть на основную стяжку пола.

При этом стяжку нужно подготовить. Все неровности поверхности нужно убрать.

Затем пол нужно очистить от мусора и обработать поверхность грунтовкой, обеспечивающей лучшее сцепление поверхности с другими материалами.

Вот на этом этапе порядок выполнения работ отличается в зависимости от выбранного вида теплого пола.

Варианты устройства, толщина

Многие люди выбирают именно кабельный теплый пол. Данный тип отопления может быть в виде кабеля или мата, в последнем провод уложен на пленку. Для него одним из лучших покрытий является керамическая плитка, так как она имеет высокую теплопроводность, поэтому эффективно передает тепло от нагретого кабеля в помещение.

Если вы решили уложить кабельный пол в квартире или доме, то лучше всего это делать на этапе строительства. В этом случае, вам все равно придется выравнивать пол, и вы сможете сразу уложить кабель.

Кабель

При укладке провода, придется делать стяжку, а она забирает от 6 до 8 см высоты комнаты, и в квартире это не всегда удобно. Кроме этого, стяжка имеет большой вес, поэтому на перекрытие создается повышенная нагрузка, что нежелательно в многоэтажных домах.

Более дешевым являются одножильный кабель, но если у вас комната имеет сложную конфигурацию, то использовать его неудобно, так как надо возвращаться к терморегулятору. Двужильный провод дороже и толще, но его концы не привязаны друг к другу, поэтому укладка проводится проще и быстрее.

Включать кабельный пол можно только после того, как стяжка полностью высохнет.

Мат

Мат представляет собой кабель, заклеенный в пленку, его толщина всего 3 мм. Это позволяет использовать такой тип обогрева в квартире, когда основание уже готово. Тогда мат крепится на плиточный клей и сразу покрывается кафелем.

Хотя с укладкой матов сможет справиться даже новичок, и они забирают минимум высоты помещения, но стоимость их будет приблизительно на 30% выше, чем у кабеля.

Устанавливаем и закрепляем температурный датчик и терморегулятор

Сам датчик должен быть расположен возле окончания трубки, ее конец должен быть закрыт крышкой. Этим вы защитите температурный датчик от попадания раствора цемента при формировании стяжки.

Конец трубки с находящимся внутри температурным датчиком должен быть выведен на расстояние не менее полуметра от стены помещения. При этом следите, чтобы радиус изгиба гофротрубки с находящимся внутри датчиком был не менее 5 сантиметров.

Зафиксируйте гофротрубку с находящимся внутри температурным датчиком на поверхности пола, на равном расстоянии между витками линий нагревающего кабеля.

После установки датчика и вывода проводов заполните монтажный канал раствором алебастра.

Залудите монтажные концы проводом и подключите кабель к терморегулирующему устройству.

После установки терморегулятора поставьте его на минимальную температуру и подайте примерно на минуту рабочее напряжение на нагревательную систему. Затем плавно увеличивайте нагрев и проверьте работоспособность электрического нагрева.

Укладываем теплоизоляцию и закрепляем монтажную ленту

Размещаем на поверхности пола слой теплоизоляции. Расчет толщины теплоизоляционного слоя необходимо производить, исходя из того, какое помещение расположено под вашим. Если там уже находится обогреваемая комната, то слой теплоизоляции можно заложить минимальный.

Укладываем слой теплоизоляции на поверхности пола

В таком случаем можно ограничиться теплоизоляцией толщиной в 3-4 миллиметра, при этом разместить ее только в районе размещения нагревательных элементов.

В том случае, если под перекрытием находится неотапливаемое помещение, то слой нужно рассчитывать потолще и размещать его уже по всей поверхности.

Крепление листов теплоизоляции пола между собой

Скрепить между собой листы теплоизоляционного материала можно обыкновенным скотчем. Он надежно фиксирует слои и не нарушает структуру теплоизоляции.

Раскладываем монтажную ленту для крепления электрического кабеля

Для того, чтобы фиксировать нагревательный кабель – разложите на поверхности теплоизоляции монтажную ленту. Отрезки ленты следует располагать на расстоянии около метра.

Для того, чтобы прикрепить ленту к поверхности пола можно использовать разные методы, например, дюбели и винты-саморезы.

Устройство инфракрасного теплого пленочного пола

Существует несколько видов теплого пола и каждый из них подходит тому или иному напольному покрытию.

Например, пленку лучше всего укладывать под паркетную доску, ламинат, линолеум или ковролин. Возможна установка инфракрасного пола и под плитку, но этот процесс более трудоемкий и не всегда будет идеальным вариантом.

Подобные нюансы возникают в связи с устройством самого пленочного пола и особенностями его установки.

Основой конструкции являются нагревательные пластины (инфракрасная пленка), а с двух сторон от них находится специальный электротехнический полиэтилен или полиэстер, который ламинирует все элементы.

При этом подобных слоев может быть сразу несколько. Чем их больше, тем меньше вероятность электрического пробоя. Однако полученное полотно не утрачивает гибкости и эластичности, что позволяет утеплять даже труднодоступные участки комнаты.

Качественный пленочный пол обладает полной герметичностью и водонепроницаемостью безопасен для здоровья человека, не содержит токсичных веществ.

Во время работы пленка вырабатывает инфракрасное излучение, которое состоит из лучей дальнего спектра. По общему составу оно похоже на солнечный свет.

Создаем своими руками кабельный и матовый электрический теплый пол: последовательность сборки

Подобрав нагревательную установку по рассчитанной заранее мощности, следует приступить к формированию концепции монтажа. Обычно пирог теплого пола состоит из следующих слоев (снизу вверх):

1. теплоизоляция толщиной не менее 20 мм с достаточной механической прочностью;
2. гидроизоляция;
3. черновой слой стяжки (15-25 мм);
4. нагревательный элемент – кабель или мат;
5. чистовой слой стяжки (30-50 мм);
6. отделочное напольное покрытие.

Обычный кабельный электрический теплый пол отзывы оценивают далеко не всегда с положительной стороны. Причина – существенное уменьшение высоты помещения. Процедура создания утепленного основания на базе матового материала выглядит проще и технологичнее, поскольку мат рассчитан на монтаж непосредственно в плиточный клей. В этом случае уровень пола возрастает несущественно. Добиться последнего можно и путем применения специального тонкого кабеля «под плитку».

Технология сооружения утепленного основания с применением кабеля:

1. Очистка и выравнивание существующего опорного основания с помощью наливного слоя.
2. «Отвязка» стяжки от стен. По всему периметру на стены необходимо приклеить теплоизолирующую ленту шириной 15-20 мм и толщиной – 0,5-1 мм. Для этой цели хорошо подходит полистирол или пенофол.
3. Укладка листов теплоизоляции. Полученная поверхность должна быть сплошной – без зазоров и отверстий. В качестве материала можно использовать экструдированный пенополистирол, пробковый агломерат, пенопропилен.
4. Установка гидроизоляции. Монтируется на всю площадь пола с заходом на стены на величину вертикального теплоизоляционного слоя.
5. Заливка чернового слоя стяжки. Материалом может служить как специальная смесь, так и обыкновенный пескобетон (не ниже М300).
6. Проверка кабеля. Перед тем, как смонтировать матовый теплый пол своими руками или электрический кабель, следует замерить сопротивление с помощью мультиметра и сравнить полученное значение с нормативным, указанным производителем на муфте и в технической документации.
7. Монтаж основных элементов системы. На предварительную стяжку устанавливаются вспомогательные пластины (с шагом 0,5-1 м), фиксирующие кабель относительно пола, и производится укладка провода с определенным шагом (80-150 мм) на расстоянии от стен – 50-100 мм и стояков – 100-150 мм. Радиус изгиба кабеля рекомендуется выполнять не менее 50 мм. Соединительная муфта обязательно должна находиться в зоне заливки стяжки.
8. Установка системы управления. В стене необходимо проштробить паз и забазировать монтажную коробку. Между двумя секциями уложенного кабеля, в равноотстоящей точке закрепить температурный датчик на длине 0,5-1 м от периферийного закругления. Сенсор в обязательном порядке должен располагаться в гофре с заглушкой на торце (такой подход обеспечит в долгосрочной перспективе возможность легкой его замены).
9. Тест системы. Подсоединив термостат, следует проверить работоспособность схемы на протяжении 12-24 часов.
10. Заливка основного слоя бетонной стяжки. При использовании обычного бетонного состава действуют следующие пропорции: 3 части песка, 1 часть цемента и вода (для получения вязкой консистенции жидкой сметаны). Возможно добавление 5 частей щебня. При заливке электрического теплого пола многие отзывы рекомендуют использовать пластификатор (например, клей ПВА в расчете 1кг:1 мешок цемента) с целью обеспечить монолитность слоя (поры будут способствовать перегреву кабеля).
11. Сушка. Продолжительность – 24-28 дней!
12. Установка финишного покрытия. Производится кладка плитки или установка подложки с дальнейшим формированием отделочного покрытия на основе ламината, линолеума или ковролина.

Видео монтажа тёплых электрических полов с применением кабеля:

https://youtube.com/watch?v=90WFpDZ_uhI

Видео монтажа тёплых электрических матовых полов своими руками:

Замечания!

• Если черновой слой стяжки не удается организовать, поверх слоя теплоизоляции следует выложить мелкую металлическую сетку размером ячейки 30-50 мм, армирующую слой стяжки.
• Монтировать своими руками нагревательные маты или тонкие кабели электрического теплого пола следует на уже готовый слой стяжки. Фиксировать систему окончательно будет плиточный клей.
• Шаг между строчками при укладке кабеля можно рассчитать по формуле: t = 100*S/L, где S – величина площади поверхности под укладку теплого пола, м²; L – длина секции, м.

Подготовка поверхности. Особенности утепления основы

При необходимости старый слой стяжки полностью демонтируется до основания. Вся поверхность очищается.

Далее укладывается слой гидроизоляции с заходом на стену примерно на 10 см. По всему периметру пола на стену закрепляется демпферная лента. Она позволит компенсировать тепловое расширение пола при нагреве. В итоге можно буде обрезать излишки гидроизоляции и демпферной ленты.

Для того чтобы тепловая энергия не уходила вниз, необходимо изолировать основу пола. В зависимости от расположения помещения и типа поверхности, а также целевой направленности системы обогрева выбирается соответствующее утепление:

• Если теплый пол — это дополнение к основной системе отопления, то достаточно использовать вспененный полиэтилен с отражающим фольгированным покрытием в качестве подложки для теплого пола (пенофол).
• Для квартир с отапливаемыми помещениями этажом ниже подойдут листы пенополистирола или экструдированного пенополистирола толщиной от 20 до 50 мм или другой прочный утеплитель подходящей толщины.
• В случае если установку теплого пола производят на неотапливаемую ранее лоджию или веранду, то формируется более основательный слой утеплителя вплоть до 100 мм пенополистирола или аналогичный слой минеральной ваты.

Поверх утеплителя укладывается армирующая сетка. Можно обойтись и без нее, так как слой стяжки будет тонким и достаточно добавить в раствор пластификатор и микрофибру. (О том, как формировать полусухую стяжку с армированием синтетическими волокнами — читайте здесь).

Стяжка кабельного электрического теплого пола в разрезе

Подготовительные работы

Работы по устройству системы начинаются с подготовки основания. Если планируется укладка черновой стяжки, необходимо тщательно трамбовать каждый его слой. В том случае, когда используется экструдированный пенополистирол, черновую стяжку можно не делать. Имеющиеся неровности засыпаются песком.

Затем на готовое основание укладывается гидроизоляционный слой. Обычно он находится под утеплителем, но, может укладываться снизу и сверху теплоизоляции.

При использовании экструдированного пенополистирола можно обойтись и без гидроизоляции. Однако специалисты все-таки рекомендуют укладывать ее на любую основу, поскольку в этом случае цементное молочко не будет просачиваться между швами утеплителя и далее уходить внутрь плиты. Кроме того, гидроизоляция обеспечивает дополнительную защиту от влаги, которая может попасть снизу внутрь помещения.

Если гидроизоляция укладывается под теплоизоляционным слоем, то крепление труб можно выполнять непосредственно к утеплителю. Если же она уложена сверху, то трубы должны крепиться к специальной монтажной сетке. Гидроизоляционный материал заходит на стены примерно на 20 см, а сами полосы перехлестываются между собой. Герметизация стыков осуществляется с помощью скотча.

Далее по периметру помещения нужно приклеить демпферную ленту. Ее ширина составляет 10-15 см, а толщина 5-8 мм. Лента устанавливается выше уровня стяжки, а все лишнее потом обрезается. Таким образом, компенсируется расширение бетонного покрытия, составляющее 0,5 мм на 1 м при его нагревании до 40С.

Стыки листов утеплителя смещаются относительно друг друга, создавая плотную перевязку. Сверху укладывается арматурная сетка, которая служит основанием для дальнейшего равномерного крепления труб. Листы или полосы сетки связываются между собой проволокой, а уже к ним крепится контур с помощью нейлоновых хомутов. Для сетки используется проволока диаметром 4-5 мм, а размеры ячеек могут быть разными, в соответствии с расстоянием между трубами. Еще одна сетка укладывается сверху труб, создавая армирование для стяжки. Чтобы обойтись без нее, нижнюю сетку можно выставить на подставки с достаточным зазором.

Подключение электрического пола из термомат

Для правильного подключения электропола из мат необходим сначала тоже профессиональный монтаж. Хотя он и проще по сравнению с кабельным обогревом, потому что нагревательные элементы уже закреплены на полотне. Устройство электрического пола из термомат специалисты выполняют следующим образом:

• разрабатывают и чертят монтажную схему мат;
• вычисляют мощность обогрева и подсчитывают необходимые материалы;
• определяют месторасположение регулятора температуры и делают при необходимости штробу на стене и полу от него до термодатчика;
• очищают черновое основание, выравнивают и покрывают его грунтовкой;
• монтируют термодатчик вместе с его проводами в гофре между нагревательными элементами и на удалении от стены минимум 500 мм;
• укладывают термоматы без нахлеста друг на друга, закрепляя их клейкой лентой, которой они уже оснащены.

Термоматы укладываются без нахлестаИсточник samelectrik.ru

Заливаются полотна электропола раствором плиточного клея толщиной от 8 до 10 мм при финишном покрытии в виде кафельной плитки. Однако данный этап работы профессионалы выполняют после подключения электрообогрева к домашней электрической сети. Во время этого процесса специалисты сначала мультиметром проверяют сопротивление электрокабеля в термоматах. Потом мастера закрепляют регулятор температуры в основном на стене. Затем до этого прибора они прокладывают провода электропола и термодатчика. После этого регулятор температуры подключается к электропитанию. В завершении осуществляется проверка работоспособности электрического пола из термомат.
