Подготовка ТВ-кабеля для соединения телевизора с ТВ-розеткой
Для этого нам понадобиться кусок ТВ-кабеля и комплект антенных адаптеров (фото ниже)
Один адаптер необходим для соединения с ТВ-розеткой, а другой – с телевизором. Отмеряем необходимый метраж кабеля и отрезаем. Затем нам необходимо подготовить оба конца кабеля для установки адаптеров. Готовятся они аналогично тому, как готовится кабель для соединения с ТВ-розеткой (процесс показан на фото ниже)
Теперь при помощи готового кабеля соединяем телевизор с телевизионной розеткой. Процесс подключения завершён.
В традиционном представлении подключение телевизора к сети вещания представляет собой антенный кабель, торчащий из стены или топорно выглядывающий из-за тумбочки в комнате. И, ведь, частенько передвигаясь по квартире, он так и норовит запутаться в ногах. Заглянув за шкаф, можно увидеть смотанную пыльную кабельную бухту. И, начиная уборку, либо попросту передвигаясь по комнате, довольно просто нечаянно задеть его, что повлечет за собой падение качества сигнала, либо вообще его потерю. Избавиться от данной проблемы позволяет подключение телевизора к телевизионной розетке. Благо сейчас аккуратно спрятать антенный кабель довольно легко. Справиться с этим помогают плинтуса с . Далее, уже в нужных местах требуется произвести установку специальной электрической точки. В этой статье мы рассмотрим, как производится подключение ТВ розетки своими руками
Подготовительные мероприятия
Для опытных людей изучение первого раздела этого руководства необязательно. Материал, включенный в подготовительные мероприятия, ориентирован на новичков. Поэтому продвинутые пользователи сразу могут приступить непосредственно к процедуре подсоединения интернет розетки, описываемой начиная со второго раздела настоящей инструкции.

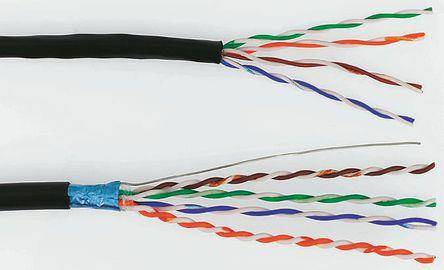

Итак, кабель от поставщика интернета, который входит из подъезда в жилище абонента, в подавляющем большинстве случаев имеет 4 пары, переплетенные между собой, поэтому к проводу и прилипла кличка «витая пара».
Каждый проводок в парах имеет собственный цвет изоляции.
Они вставляются в коннектор розетки Легранд и обжимаются. Необходимо отметить, что это самый сложный и ответственный этап из всех стадий монтажа.
Если сделать ошибку на этой стадии и перепутать проводки, то розетка работать не будет. На предварительном этапе рекомендуется потренироваться на простом джеке, это не отнимет значительного количества времени, но позволит новичку приобрести неоценимый опыт, который поможет, не испортив розетку, грамотно смонтировать ее с первой попытки.
К тому же кабель с джеком в любом случае необходим пользователю при подключении, например, компьютера. Сам джек стоит копейки и на этапе тренировки повредить его не жалко, чего нельзя сказать об интернет розетке.
Необходимо выполнить пару основных действий:
- Проводки в правильной последовательности надо вставить в джек типа RJ-45. Сквозь прозрачный пластик джека можно хорошо рассмотреть распиновку цветных проводков;
- Контакты проводков обжимаются спец. клещами либо, немного повозившись, можно исполнить процедуру обжима коннектора просто отверткой и кусачками;
Правильное расположение проводков
Применяется два основных типа распиновки проводков: «А» и «В», но в большинстве случаев используется «В», поэтому простому домашнему пользователю требуется изучить лишь второй порядок расположение жил.
Инструкция по монтажу
Теперь расскажем, как производится установка тв розетки. Она устанавливается в заранее смонтированную в стену коробку с выведенным из нее антенным кабелем. Установка как одинарной, так и двойной телевизионной розетки особо ничем не отличается.
На фото из правой коробки виден выходящий телевизионный кабель. После монтажа он обычно остается большей длины, чем необходимо. Отрезаем проводник так, чтобы остался небольшой запас, и можно было удобно произвести подключение.
Затем необходимо зачистить ТВ кабель, чтобы подключить его непосредственно к розетке. Тут имеет смысл чуть подробней остановиться на нем. На фото четко видна структура проводник. Внутри у него находиться основная жила, которая, собственно, и проводит телевизионный сигнал. Далее идет слой внутренней изоляции, который разделяет проводящую жилу от экрана.
Экран состоит из слоя алюминиевой или медной оплетки и фольги. Он защищает основную жилу от разнообразных наводок и помогает избавиться от нежелательных помех, таким образом, избавляя нас от искажений картинки в процессе просмотра. И, наконец, поверх этого находится защитный слой изоляции, предохраняющий проводник от физических воздействий.
Так вот для подключения нам необходимо аккуратно снять наружный слой изоляции, скрутить экранирующий слой, подрезать внутреннюю изоляцию так, чтобы оголенной осталось примерно 5-7 мм центральной жилы. Именно ее, а также экранирующую оплетку нужно будет подключить к ТВ розетке.
Берем розетку и слегка откручиваем винты в месте подключения кабеля – это винт, крепящий основную жилу и винты, которые затягивают оплетку. Вставляем жилу в специальный разъем и постепенно закручиваем винты так, чтобы она плотно сидела в зажимах.
Далее, нужно внимательно уложить кабель в коробку, при этом поправлять его так, чтобы он не оказался передавленным корпусом розетки. Вставляем корпус в коробку и начинаем закручивать распорные винты до тех пор, пока он крепко не будет держаться в стене. Затем сверху защелкиваем декоративную накладку и наблюдаем результат проделанной работы.
На видео наглядно продемонстрированы все этапы монтажа на примере продукции Легранд:
Перед тем, как приступать к выполнению ремонтных работ в квартире, необходимо спланировать дизайн будущих помещений. Немаловажным аспектом этого вопроса является планирование размещения мебели, предметов интерьера, а также бытовой техники. В первую очередь, это связано с необходимостью оптимально развести электрическую проводку и установить в нужных местах , в том числе и телевизионные. Чтобы правильно подключить розетку для телевизора достаточно знать ее устройство, общий принцип работы и порядок монтажа.
Схема подключения нескольких телефонных розеток 774438.
Телефонные розетки Legrand подключать к проводу удобно и просто. Если вы используете для подключения телефонных розеток кабель «витая пара», то для телефонии достаточно только одной пары, как правило это синий и сине-белый провод. Подключаются эти провода до центральных контактов телефонных разъемов и розеток
При монтаже обращайте внимание, как сделано подключение кабеля на ответной стороне. Обычно для подключения телефонов используют центральные контакты разъемов
В случае с телефонными розетками Легранд, подключение кабеля к механизму происходит удобно и быстро: нужно всего лишь до упора вогнать провод в гнёзда контактов 2 и 3 и провернуть отверткой по ходу часовой стрелки на 1/4 оборота. Контакт проводника и клемм будет надежным и долговечным.
На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.
- Характеристики устройств
- Подготовка к подключению
- Непосредственный процесс
Схемы подключения TV розеток
С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.
Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.
Подключение розеток для тв по схеме «звезда»
Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.
| Сплиттер на 2 ТВ | Сплиттер на 3 ТВ | Сплиттер на 4 ТВ |
У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».
Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.
Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.
Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.
Плюсы «звёздного» подключения
- Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
- Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
- Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.
Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.
Подключение по проходной схеме
Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.
Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.
Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.
Со схемами худо-бедно определились, теперь давайте поговорим об установке.
Схемы подключения
Розетки можно соединять последовательно или по схеме «звезда».

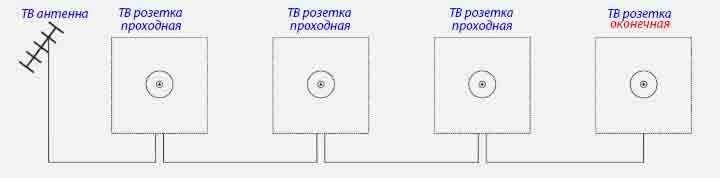

Проходная или последовательная схема выглядит следующим образом:
В такой модели в начале цепи устанавливаются проходные ТВ-розетки. От каждой из них будет отходить два кабеля – один к телевизору, другой к следующей проходной розетке. В конце будет стоять оконечная розетка. Учитывайте, что от звена к звену мощность сигнала будет падать.

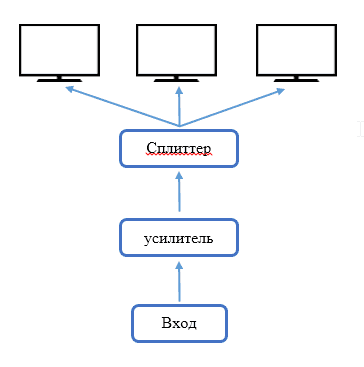

Схема «звезда» или параллельная схема выглядит так:
В схеме «звезда» присутствует усилитель сигнала. Обычно мощности, которая подается на входной ТВ-кабель, хватает на один, максимум два приемника. А если их больше, нужно либо усиливать сигнал с помощью приемника, либо попросить у провайдера добавочную мощность.
После усилителя или после входа устанавливается сплиттер, от которого будет уходить несколько кабелей – отдельный к каждому телевизору. Например, Legrand Valena Делитель ТВ под F-разъем 5-1000 МНz.
Если все ТВ розетки в системе «звезда» будут задействованы, то можно использовать простые и оконечные модели. Если одна линия останется незанятой, нужно взять оконечные розетки, в этом случае на экранах не будет искажений.
Схема «звезда» удобна для монтажа и проверки – все провода собираются в одной точке, а неисправность на одной линии не скажется на состоянии другой. Эта схема подразумевает минимальные потери мощности сигнала, которые с помощью усилителя и вовсе можно свести к минимуму.
Независимо от схемы соединения следует обговорить с провайдером один момент – это количество телевизоров, которые можно ставить на линию бесплатно. У некоторых нет лимита, другие требуют доплату, а при самовольном подключении лишних приборов могут выписать штраф.
Схемы подключения TV розеток
С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.
Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.
Подключение розеток для тв по схеме «звезда»
Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.
| Сплиттер на 2 ТВ | Сплиттер на 3 ТВ | Сплиттер на 4 ТВ |
У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».
Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.
Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.
Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.
Плюсы «звёздного» подключения
- Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
- Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
- Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.
Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.
Подключение по проходной схеме
Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.
Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.
Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.
Со схемами худо-бедно определились, теперь давайте поговорим об установке.
Какие они бывают

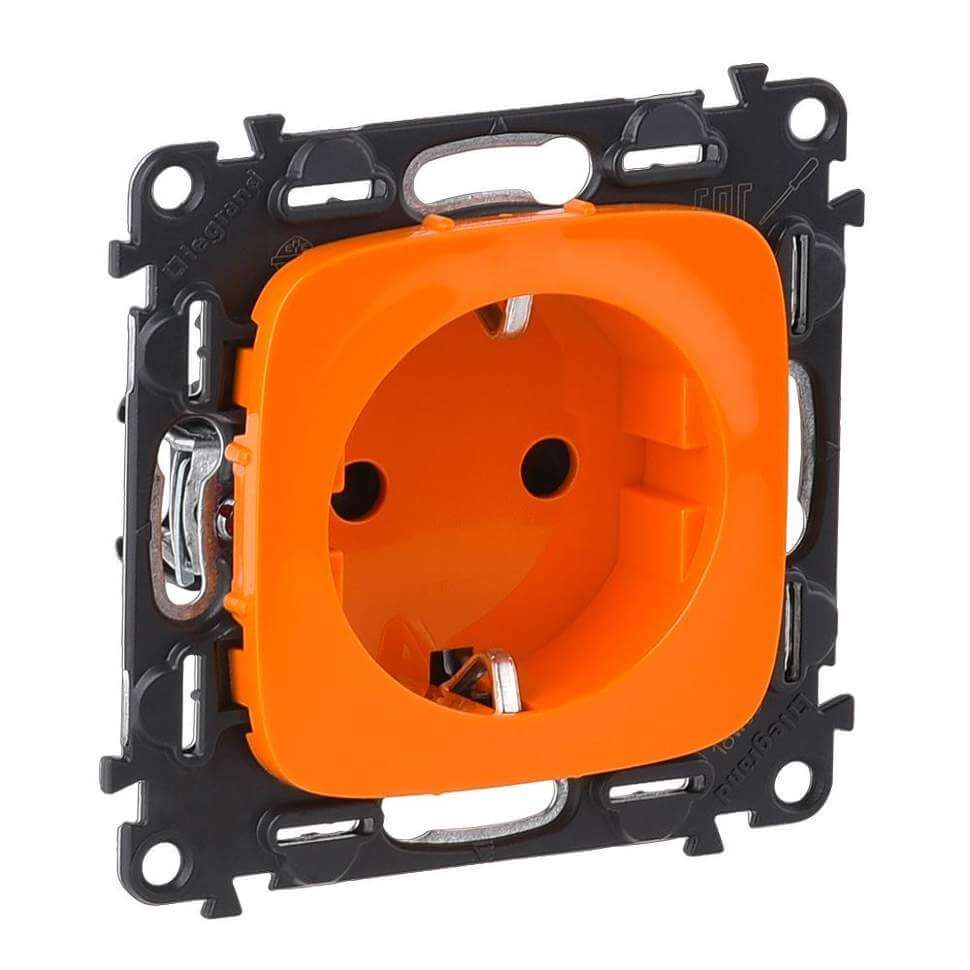

Все электророзетки Легранд, как, впрочем, и их аналоги от других производителей, разделяются на два типа, с винтовыми зажимами и без оных. С точки зрения функциональности различий между ними нет, но есть кое-какие нюансы в монтаже и дальнейшем их обслуживании в случае необходимости.
- Электрические розетки с винтовыми зажимами несколько менее современны, но всё равно удобны в эксплуатации. Они оборудованы клеммами, между которыми зажимаются провода, и проделать эту операцию очень просто. Применять их можно как с медными, так и с алюминиевыми проводами. Но плотно зажатые алюминиевые провода под воздействием нагрева со временем могут слегка деформироваться в зоне зажима, в результате чего может пропасть контакт. Винтовые зажимы позволяют легко и просто решить эту проблему в два счёта, попросту подкрутив клеммы.
- Безвинтовые электророзетки стоят несколько дороже, но они оборудованы особыми автоматическими клеммами, имеющими форму загнутого зуба. Особенность их заключается в том, что в случае деформации провода из-за воздействия высокой температуры и давления они автоматически поджимаются, не позволяя контакту пропасть. Установив подобные розетки, Вы избавитесь от необходимости периодически подтягивать клеммы вручную (правила безопасности рекомендуют проделывать эту операцию не реже, чем раз в полгода) раз и навсегда.
Схемы подключения ТВ розеток
Но с начала давайте определимся как подключить ТВ розетку и какие схемы для этого используются? На данный момент существуют последовательная схема подключения, так называемая «звезда» и смешанная схема. Смешанная схема является производной от первых двух вариантов.
Последовательная схема подключения ТВ розеток
Последовательная схема подключения достаточно проста в реализации, цена ее монтажа на порядок ниже, но в то же время для современного цифрового телевиденья она не подходит. Исходя из этого сфера ее применения постоянно уменьшается.
Проходная схема подключения ТВ розеток
Итак:
- Суть данной схемы сводится к следующему. От источника сигнала – это может быть антенна или входящий сигнал кабельного телевиденья, подключается первая ТВ розетка. От этой розетки запитывается еще одна, от второй третья и так до нужного нам количества розеток.
- Для реализации данной схемы используются розетки двух типов – проходная и оконечная. Проходная розетка имеет два ввода для подключения ТВ кабеля. Первый используется для подключения входящего кабеля, а второй для подключения следующей розетки в схеме.
- Последней в этой схеме должна стоять оконечная розетка. Она имеет только один ввод для подключения кабеля от предпоследней розетки в схеме.
- Главной особенностью проходных и оконечных розеток является наличие в них специальных фильтров. Дело в том, что любой телевизор при приеме телевизионного сигнала формирует так называемый отраженный сигнал. Он проявляется в виде помех или наложенного изображения на соседнем телевизоре.
- Дабы избежать в розетках применяются специальные фильтры. Эти фильтры гасят отраженный сигнал. Но и здесь есть определенный нюанс. Дело в том, что такой фильтр гасит не только отраженный, но и основной сигнал.
- Исходя из этого, перед тем как подключить ТВ кабель к розетке по проходной схеме, вам нужно рассчитать максимально возможное количество розеток в схеме. В этом вопросе нам следует отталкиваться от нормативов ГОСТ 28324-89 который нормирует уровень сигнала в нашей стране.
- Так для нашей страны действует норматив 57 – 83дБ. Для сравнения в Европе этот норматив составляет 57 – 74дБ. И тут следует отметить, что более высокий уровень сигнала далеко не всегда означает более высокое качество изображения. Зачастую повышения мощности сигнала выше нормируемых значений приводит к обратному эффекту.
- Исходя из этого, многие производители рекомендуют устанавливать дополнительный усилитель на каждые 3 – 4 розетки.
Схема подключения ТВ розеток «звезда»
Подключение розетки ТВ можно выполнить и по так называемой схеме «звезда». Данная схема несколько дороже в реализации, но зато она обеспечивает одинаково качественный уровень сигнала на всех розетках в схеме. Кроме того, она практически не ограничивает нас в их количестве.
Схема «звезда»
- Суть данной схемы сводится к следующему. От антенны или другого источника сигнала кабель подключается к так называемому сплиттеру или размножителю. Это устройство разделяет сигнал и уже от него подключаются ТВ розетки.
- Число подключаемых ТВ розеток зависит от количества выводов сплиттера. Оно может колебаться от двух до 32 и более. Для подключения к сплиттеру применяются одинарные розетки.
Различные типы сплиттеров
Одинарная розетка не имеет никаких особенностей или встроенных фильтров. По сути это обычный переходник, который за счет переходных процессов на коммутации дает падение сигнала не более 3дБ.
Одинарная розетка ТВ
- Если входной сигнал слаб, то еще перед сплиттером инструкция советует установить усилитель. Это позволит усилить сигнал на всех розетках ТВ. В то же время это компенсирует падение уровня сигнала в самом размножители. Ведь именно в нем расположена не только схема разделения сигнала, но и схема гашения отраженного сигнала.
- Смешанная схема подключения является производной от схемы «звезда» и последовательного соединения.
Смешанная схема соединения ТВ розеток
Устройство коаксиального кабеля
Главным отличием, которое обуславливает разницу между электрической и телевизионной розетками, является строение кабеля, подключаемого в каждую из них. Если стандартный электрический провод представляет собой две или три отдельные жилы, покрытые изоляцией, которые подключаются к соответствующим контактам розетки при помощи болтовых соединений, то конструкция антенного кабеля несколько иная.
Телевизионный коаксиальный кабель очень легко опознать по внешнему виду. Он представляет собой достаточно толстый провод круглого сечения, имеющий внутри одну цельную токопроводящую жилу, выполненную из меди. Этот центральный проводник покрыт плотным слоем изоляции, поверх которой расположен экран из алюминиевой фольги и тонкой стальной проволоки. В качестве наружного защитного покрытия кабеля в большинстве случаев используется ПВХ изоляция.
Рассмотрим более подробно устройство и назначение составных частей tv кабеля:
- Изоляция. Изготавливается из диэлектрика (как правило, полиэтилена), служит для того чтобы исключить гальваническую связь между токопроводящей жилой и экраном.
- Экран. В любом коаксиальном кабеле этот элемент предназначен для предотвращения излучения высокочастотного сигнала в пространство. Другой его функцией является защита от электромагнитных помех, к которым очень чувствителен передаваемый сигнал. Кроме того, для обеспечения протекания тока высокой частоты необходимо два провода, поэтому в данном случае экран используется в качестве второго проводника. Такой кабель называется несимметрично экранированным.
- Токопроводящая жила. Она является главной частью конструкции, поскольку служит для передачи электрического сигнала.
- Внешняя оболочка, которая предназначена для защиты токоведущих частей от механических воздействий.
Как это можно понять из конструкции кабеля, подключение его к телевизионной розетке представляет собой присоединение центрального проводника и экрана к соответствующим контактам. Чтобы разобраться в особенностях подключения таких проводов, необходимо вкратце рассмотреть устройство и назначение основных частей телевизионной розетки.
При подключении потребителей электроэнергии возникают достаточно сильные магнитные поля вокруг токоведущих жил элементов силовой электропроводки. Такие поля способны в значительной степени исказить передаваемый высокочастотный TV/SAT сигнал. Кроме того, некоторые бытовые приборы обладают способностью к излучению электромагнитных волн, также влияющих на качество tv сигнала. И хотя в настоящее время таких приборов становиться все меньше, а почти все модели современных телевизоров оборудованы специальными фильтрами, в той или иной степени устраняющими такое влияние, все же возможность возникновения помех стоит учитывать. Например, компания Legrand не рекомендует размещать силовые кабели ближе, чем в 2 см от антенного.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Установка подрозетника в бетонную стену
Что касается производителей оборудования, применяемого для монтажа электрических сетей и систем передачи информации, то, безусловно, одним из лидеров на этом рынке является французская компания Legrand. На сегодняшний день она имеет представительства более чем в 60 странах мира, а на территорию нашей страны Legrand поставляет продукцию с 1980 года.
На сегодняшний день в магазинах электротоваров представлен широкий ассортимент электрических и телевизионных розеток Legrand, выключателей, разветвителей, сумматоров, усилителей и прочей электротехнической продукции. Высокое качество всех устройств Legrand обеспечило им повсеместное признание, однако при покупке такого оборудования следует остерегаться подделок.
