Антенна для цифрового ТВ своими руками

Изготовление антенны для цифрового телевидения своими руками не потребует от вас каких-либо редких материалов. Некоторые варианты делаются очень просто и не требуют особого навыка, над другими же придётся повозиться.

Простые ТВ-антенны своими руками

Начнём с простых антенн, которые может собрать каждый. Разумеется, их эффективность будет ниже, чем у более сложных сборок. Но зато они обойдутся дешевле.

Прежде необходимо установить нужную длину кабеля. Для этого узнайте частоту вещания, которое вы хотите уловить при помощи антенны, а потом разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к её производству:

Антенна из банок может быть более эффективна, чем обычная самодельная антенна. Она сможет охватывать больший диапазон волн и улавливать больше каналов. Для её изготовления понадобится:

• телевизионный кабель, как и в предыдущей инструкции, – он будет служить основой для антенны;
• вешалка – она поможет усилить сигнал;
• пара жестяных банок;
• паяльник – он будет необходим для сбора всей конструкции;
• изолента (или скотч), а также два самореза – понадобятся для закрепления частей антенны.

Когда вы соберёте всё необходимое, можно переходить непосредственно к процессу сборки антенны:

Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать вытянутые банки из-под пива:

Сложные ТВ-антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее, чем указанный до этого.

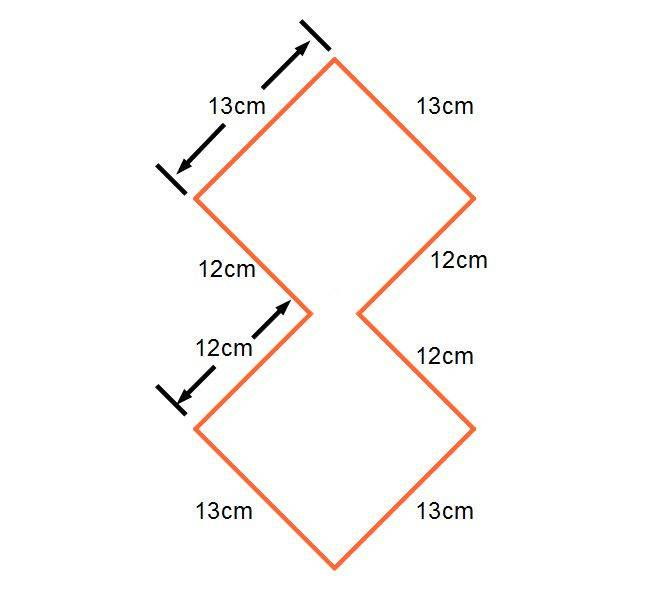

Антенна в виде двух ромбов, закреплённых вместе в виде восьмёрки, знакома всем радиолюбителям. При её сборке вы имеете больше свободы, чем в предыдущих вариантах: можете сами подобрать материал, продумать, как усилить сигнал, и прочее. Общие рекомендации по сборке такой антенны следующие:

1. Выберите материал. Оптимальным будет медная или алюминиевая проволока, хотя в целом подойдут любые трубки, полосы или уголки из этих материалов. Проволока является самым удачным выбором лишь из-за простоты придания ей необходимой формы.
2. Придайте материалу форму. Между двумя ромбами, которые составляют восьмёрку, должно быть расстояние около двух сантиметров. Части проволоки можно соединить при помощи обычных пассатижей, приложив усилия.

   Промежуток между частями антенны должен составлять два сантиметра

3. Подготовьте кабель. Действовать надо, как и в предыдущих инструкциях. Зачистите один из концов кабеля, убрав фольгу. Прикрепите штекер для подключения кабеля к телевизору.
4. Прикрепите кабель при помощи паяльника к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. При этом нет нужды закреплять провод вдоль всей восьмёрки, это лишь ухудшит качество сигнала. Будьте осторожны при использовании паяльника, чтобы не навредить себе.

   Позади антенны вы можете установить отражатель

5. Защитите кабель от плохой погоды и ветра. Для этого используйте обычную изоленту, а место пайки покройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости скорректировать конструкцию.

Другие конструкции антенн

Имеется немало сложных антенн, которые можно сделать своими руками. Отличаются они в основном конструкцией самого корпуса антенны, которая создаётся с целью максимально сфокусировать сигнал. Имеются, например, такие варианты:

• антенна типа волновой канал. Популярная ещё с советских времён антенна, состоящая из множества элементов (от трёх и выше). Такая конструкция не слишком эффективна для приёма цифрового телевидения: количество элементов для его приёма должно достигать десятка, так что лучше рассмотреть другие виды антенн;

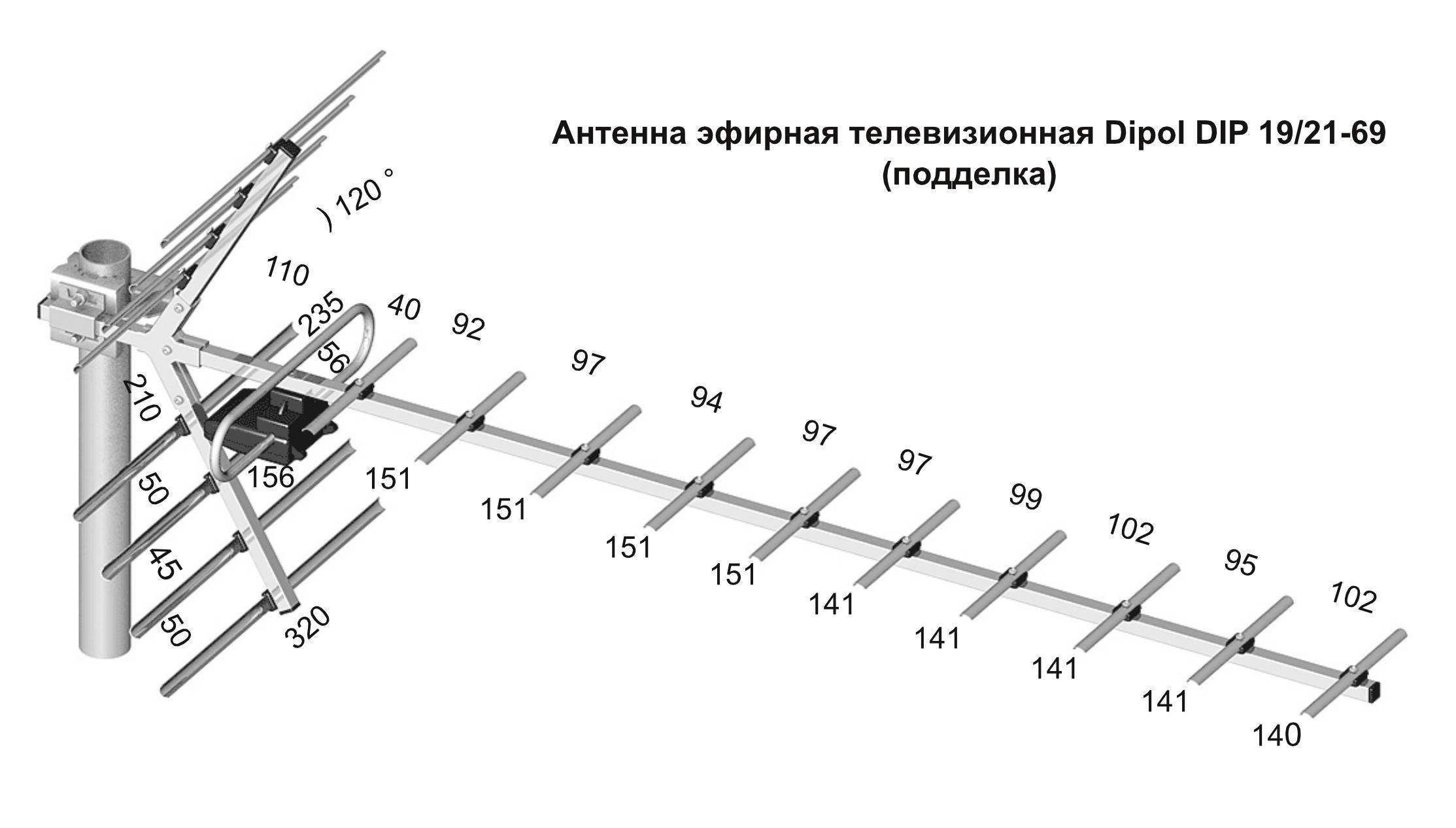

  Антенна, сделанная по принципу волнового канала, не слишком эффективна для приёма цифрового сигнала

• антенна типа квадрат. Антенна, которая состоит из нескольких квадратов. Уже при использовании двух вы сможете поймать цифровой сигнал на небольшом расстоянии. Если же изготовить антенну из трёх квадратов, то сигнал будет ловиться значительно лучше. Наибольшую эффективность на приём сигнала оказывают верхние и нижние части антенны;

  Антенна типа квадрат способна уловить сигнал на небольшом расстоянии

• антенна из шести колец. Узкополосная антенна, которую можно изготовить из медной проволоки. Она известна как антенна Туркина. Антенна не слишком хорошо справляется с отсеиванием помех, но может быть эффективна для захвата одного направленного сигнала даже на большом расстоянии.

  Антенна из колец может поймать и усилить направленный сигнал

В виде восьмерки

Домашняя спутниковая антенна может быть в виде восьмерки. Можно использовать ее и для наружной установки. Работает без усилителя.

Антенна для ТВ в виде восьмерки

Для изготовления антенны в виде восьмерки понадобятся:

• медная или алюминиевая проволока Ø 3-5 мм;
• кабель коаксиальный телевизионный РК75 (можно заменить кабелем с густой оплеткой с сопротивлением 50 Ом);
• антенный F-штекер;
• отвертка;
• нож или скальпель;
• пистолет клеевой;
• паяльник;
• припой;
• флюс-паста;
• линейка;
• кусачки;
• плоскогубцы;
• надфиль;
• прочное основание (подойдет пластмассовая крышка).

Порядок изготовления следующий:

• отрезать 2 куска проволоки по 56 см каждый;
• на каждом конце после оголения центральной жилы сделать по петле (приблизительно по 1 см с каждой стороны уйдет на ее изготовление);
• согнуть проволоку в виде квадрата с помощью плоскогубцев, соединив петли;
• на одну сторону коаксиального кабеля надеть антенный штекер, перед этим аккуратно скрутив оплетку и оголив центральную жилу;
• вторую сторону кабеля припаять к 2 квадратам следующим образом: центральную жилу к одному квадрату, а оплетку – к другому на расстоянии 2 см;
• поместить все в крышку и залить клеем.

На рисунке видно, как правильно это сделать.

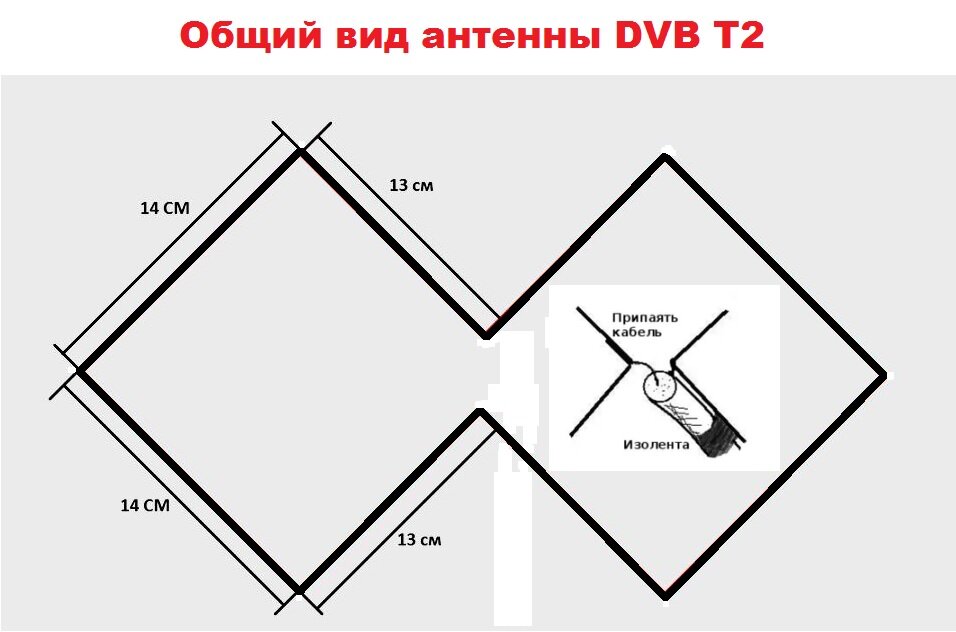

Изготовление антенны в виде восьмерки

Такая антенна может быть размещена в любом месте, и это ее главное преимущество, необходимо только правильно подобрать размеры кабеля. Надо знать, что для ее работы усилитель не понадобится. Его имеет смысл устанавливать на антенне, при кабеле, имеющем значительную длину для компенсации потерь.

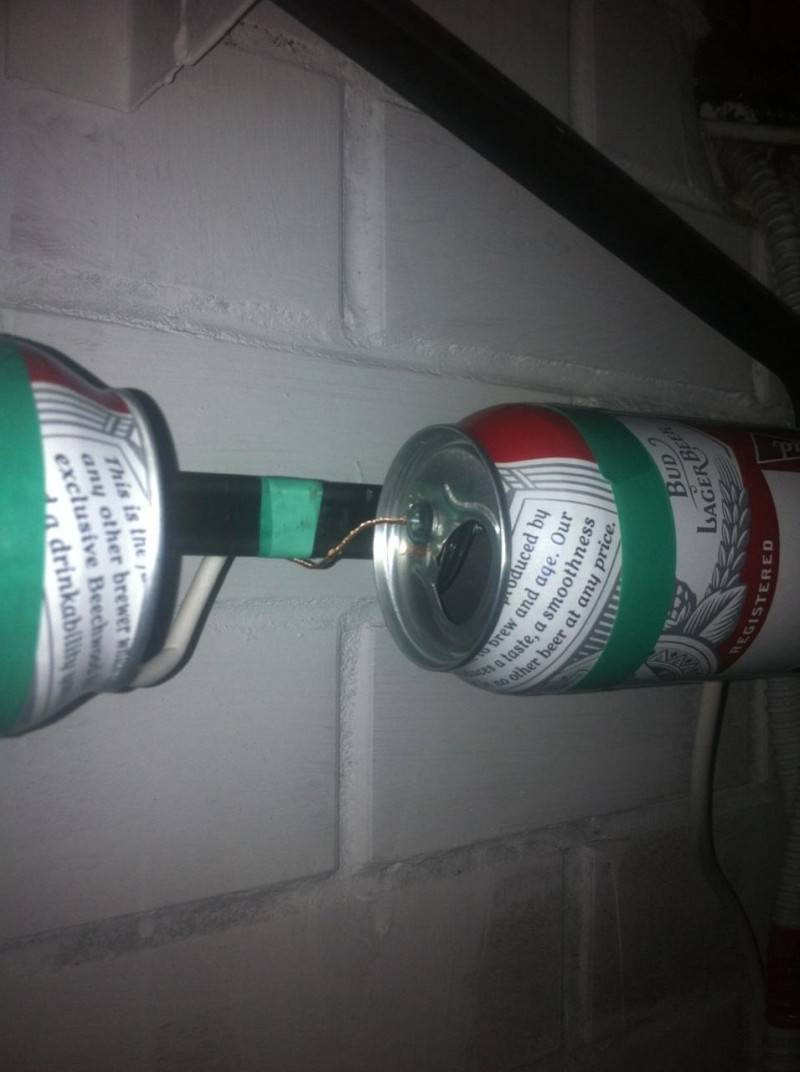

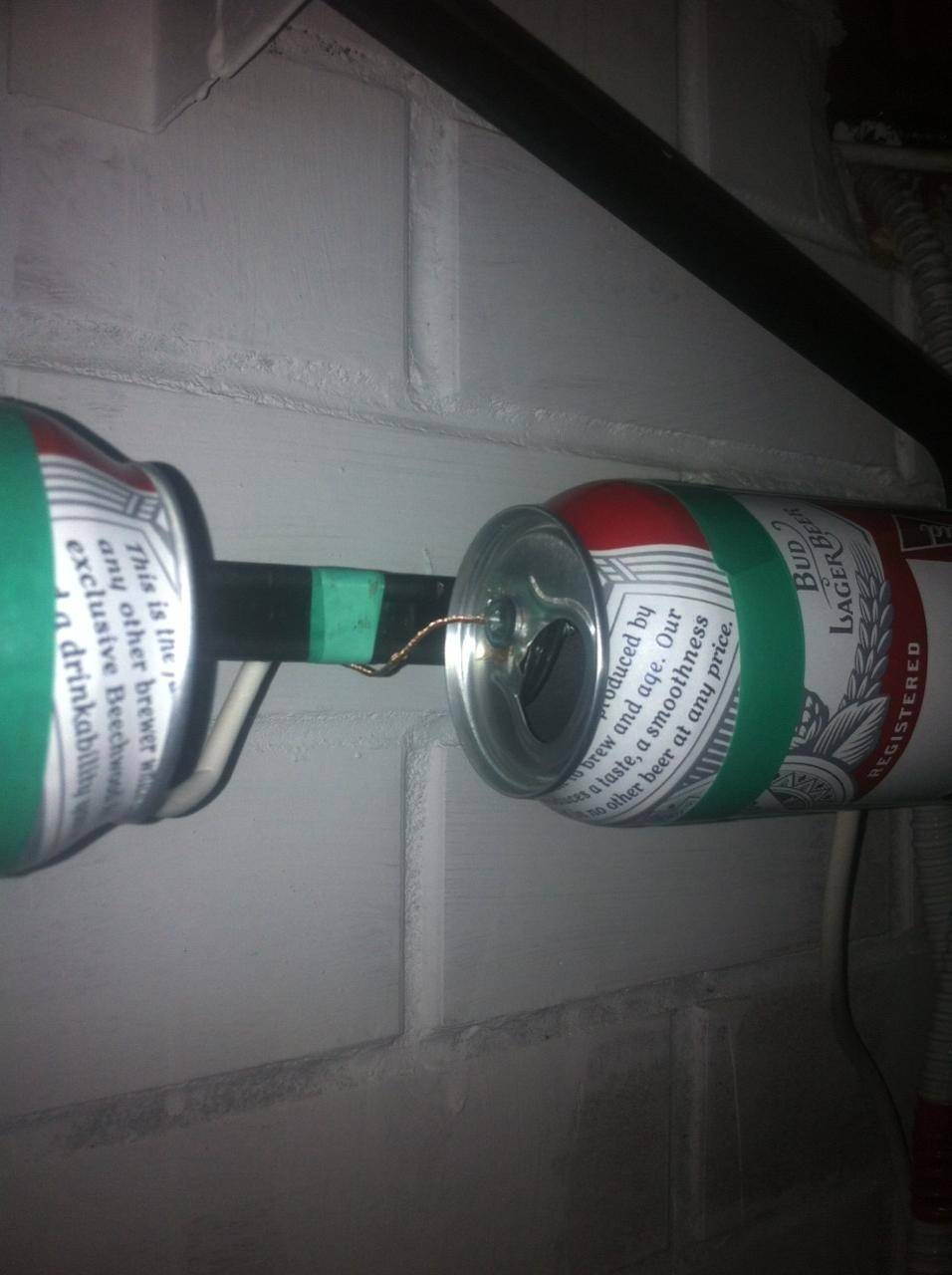

Комнатная антенна из пивных банок

Несмотря на необычность конструкции, она вполне работоспособна, поскольку представляет собой классический диполь, тем более, что размеры стандартной банки отлично подходят для плеч вибратора дециметрового диапазона. Если устройство установлено в комнате, то в этом случае даже не обязательно согласование с кабелем, при условии, что он не будет длиннее двух метров.

Обозначения:

• А – две банки объемом 500 мг (если взять жестяные, а не алюминиевые, то можно припаять кабель, а не использовать саморезы).
• B – места крепления экранирующей оплетки кабеля.
• С – центральная жила.
• D – место крепления центральной жилы
• E – кабель, идущий от телевизора.

Плечи этого экзотического диполя необходимо закрепить на держателе, сделанного из любого изоляционного материала. В качестве такового можно использовать подручные вещи, например, пластиковую вешалку для одежды, перекладину швабры или кусок деревянного бруса соответствующих размеров. Расстояние между плечами от 1 до 8 см (подбирается эмпирическим путем).

Основные преимущества конструкции – быстрое изготовление (10 – 20 минут) и вполне приемлемое качество «картинки», при условии достаточной мощности сигнала.

Детализация стеллажа

Расход материала – чуть меньше половины стандартного 16 мм листа 2750х1830 мм. Кромки 0,4 мм расходуется 16 метров. Добавим к этому 3 метра трубы Joker, 20 фланцев с саморезами и 20 конфирматов с заглушками.

Думаю, что на всякий случай, такой стеллажик желательно все-таки “прихватить” к стене, для большей устойчивости.

Данный стеллаж продается в магазине за 4000 р. Я, естественно, сделал его дешевле – за 3500 руб. Если же вы соберетесь делать его для себя, то затратите около 2000 р, причем, сделать сможете целых два.

Вот что получилось у меня, при использовании системы Joker со стандартными фланцами.

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

• найти в интернете ближайшие мультиплексоры в регионе или городе;
• определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
• узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны,  f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

• λ = 300/500 = 0,6 м;
• λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

• Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
• Телевизионный кабель для передачи видеосигнала.
• Линейка для измерений, карандаш или маркер для нанесения отметок.
• Пассатижи или тиски с молотком для придания проволоке нужной формы.
• Отражатель из фольги или металлической сетки.
• Паяльник с припоем и канифолью.

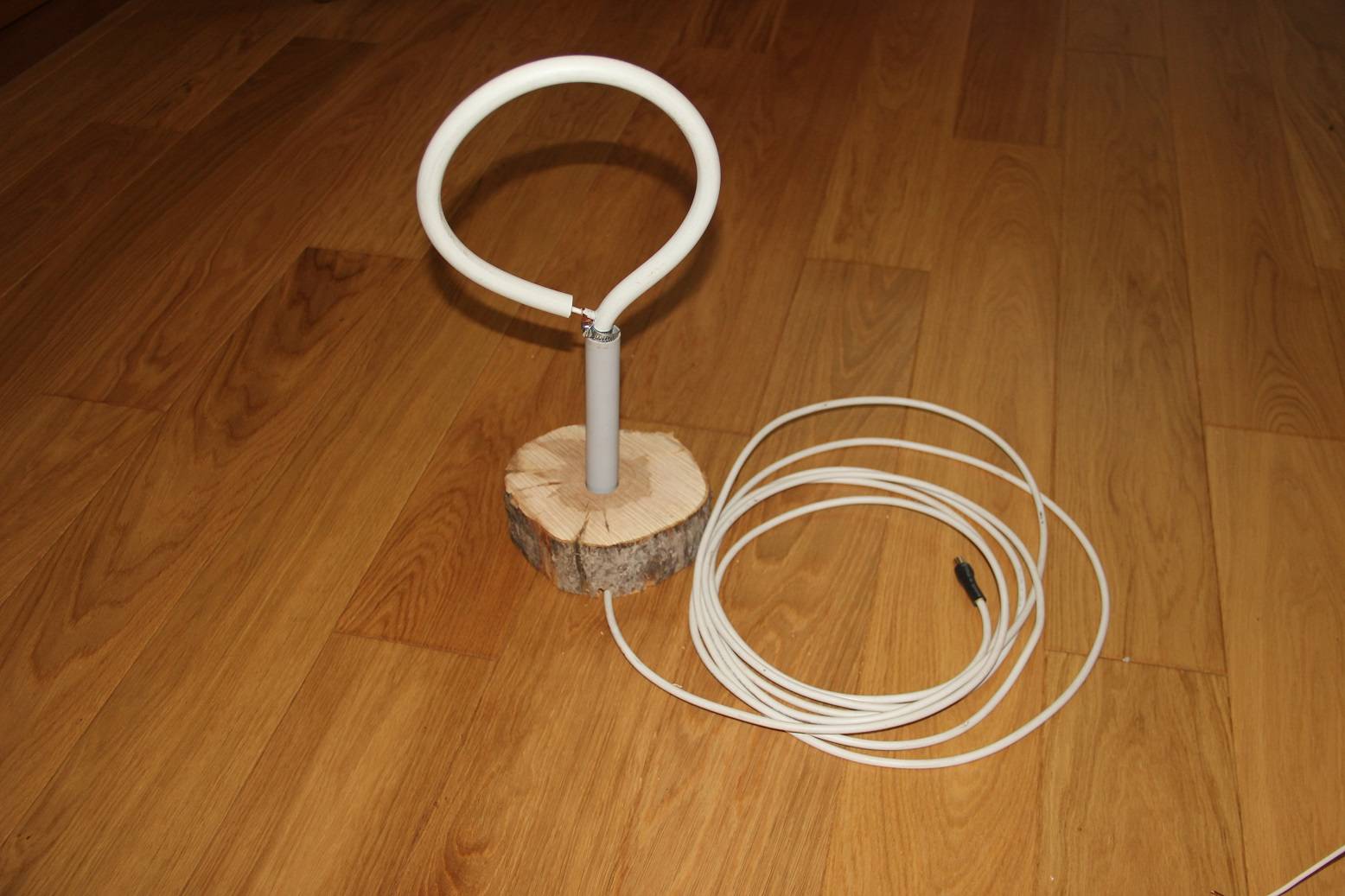

Для кольцевой антенны вам понадобится:

• Кусок коаксиального кабеля.
• Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
• Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Виды логопериодических антенн

В большинстве волновых улавливателей, в соответствии с длиной волны, выраженно варьируются свойства усиления. ЛПА относятся к той разновидности антенн, которым присуща диаграмма направленности с неизменной формой в широком частотном диапазоне.

Виды логопериодических антенн

На сегодня можно встретить разнообразие вариантов конструктивного исполнения ЛПА, от плоских до пространственных моделей:

• щелевая;
• V-образная;
• зигзагообразная;
• трапециевидная;
• дипольная матрица.

Многообразие модификаций ЛПА обусловлено возможностями трансформирования при дизайне конструкции для достижения нужных параметров. Все же, из множества видов конструкций логопериодических улавливателей, лидируют логопериодические устройства вибраторного типа, которые ввиду своей наглядности позволяют проще рассчитать их характеристики.

Расчет для антенны на 100 км для цифрового ТВ

Создание антенны для приема сигнала на расстоянии 100 км является сложной, но выполнимой задачей для цифрового ТВ. Она требует тщательного планирования и расчета, а также учета ряда факторов, описанных ниже.

Тип антенны и частотный диапазон

Выбор подходящего типа антенны и частотного диапазона влияет на возможность приема сигнала на большом расстоянии. Лучше всего использовать направленные антенны, такие как Яги или логопериодические антенны, настроенные на нужный частотный диапазон.

Расчет усиления

Для приема сигнала на таком большом расстоянии потребуется достаточное усиление. Усиление можно расчитать, исходя из параметров трансляции, потерь в кабеле, и характеристик антенны и приемника.

Высота и местоположение установки

Высота установки антенны и местоположение также имеют большое значение. Чем выше антенна и чем меньше препятствий на пути сигнала, тем лучше качество приема.

Использование усилителя сигнала

В некоторых случаях может потребоваться использование усилителя сигнала для компенсации потерь на большом расстоянии. Выбор и настройка усилителя требуют особого внимания к деталям.

Расчет и создание антенны для приема цифрового ТВ на расстоянии 100 км — непростая задача, требующая знаний и опыта в области радиотехники. Но с правильным подходом и тщательным планированием это выполнимо. Результатом будет высококачественный прием сигнала, который позволит наслаждаться цифровым телевидением даже в отдаленных и труднодоступных местах.

Как улучшить антенну?

Усилитель необходим, если транслятор находится далеко. С усилителем конструкция принимает сигнал надежнее, но вариант «сделай сам» тут может не сыграть.

Можно использовать магнит, на который будет наматываться несколько витков телевизионного кабеля (собирается и возле телевизора, и на антенне).

Если стоит вопрос, как усилить сигнал домашней конструкции, чтобы вместо 7 четко транслировались 20 каналов, необходимо:

• купить специальный предварительный усилитель ТВ-сигнала;
• найти место идеального приема сигнала;
• избавиться от помех, которые создают металлические предметы.

Как сделать быстро антенну:

Как собрать антенну для цифрового ТВ?

Самодельная конструкция должна быть:

1. аккуратно изготовлена с высокой степенью точности без потерь электромощности сигнала;
2. строго направлена по оси электромагнитной волны, исходящей от передающего центра;
3. нацелена по виду поляризации;
4. иметь защиту от побочных сигналов-помех такой же частоты, исходящих от любых источников: электродвигателей, радиопередатчиков, генераторов.

Как сделать самостоятельно антенну для цифрового ТВ (DVB T2):

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора — от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.
5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

   Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

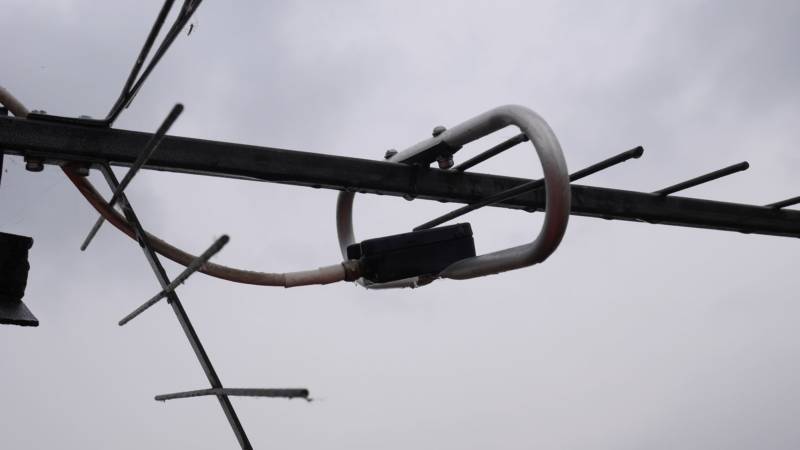

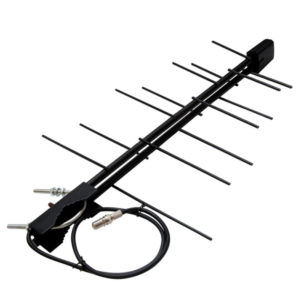

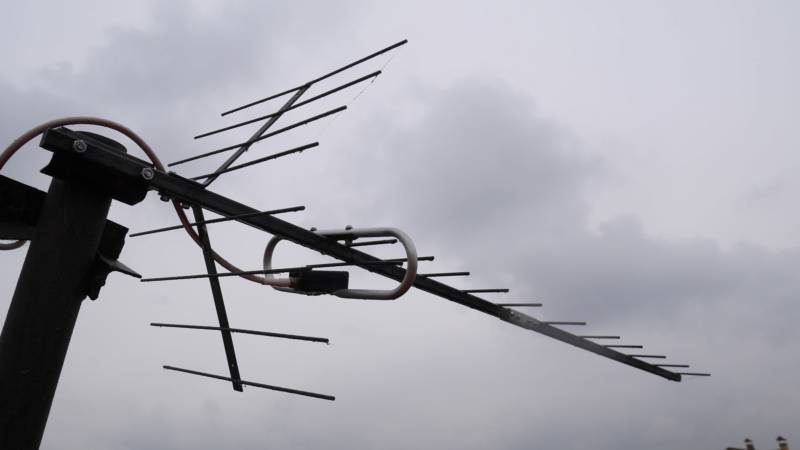

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

• вибраторы переменной длинны крепятся на общей оси;
• длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
• расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Читайте подробнее о конструкции и методах изготовления логопериодической антенны.

Здесь лишь напомним ключевые моменты:

1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
2. Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
4. Стержни соединяются перемычкой.
5. Подключается коаксиальный кабель.
6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

Преимущества:

• Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
• По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
• Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

Недостатки:

• Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
• Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Народный рейтинг самодельных антенн для цифрового ТВ

Самый честный рейтинг – это тот, который сформирован людьми, уже сделавшими одну или несколько самоделок. У вас есть 2 голоса. Выберите наилучший (+) и наихудший (-) по вашему мнению вариант самодельной антенны:

Общий балл
577

59
–

+

636

Общий балл
178

77
–

+

255

Общий балл
78

35
–

+

113

Общий балл
65

25
–

+

90

Волновой канал

Общий балл
48

30
–

+

78

Общий балл
32

52
–

+

84

Общий балл
27

16
–

+

43

Предыдущая
АнтеннаРасчет и сборка антенны “тройной квадрат” для DVB-T2
Следующая

Как можно сделать самостоятельно антенну для цифрового ТВ

Любой ТВ-сигнал передается в пространстве от трансляторов телевышки к приемнику телевизора электромагнитной волной в форме синусоиды, которая имеет большую частоту. Когда волна проходит через поверхность антенных лучей, в ней устанавливается напряжение V. Каждая синусоидальная полуволна создает разность потенциалов с определенным знаком.

Под воздействием установленного напряжения, которое приложено к замкнутому антенному контуру входного сигнала с сопротивлением R, в сигнале протекает электроток. Схема телевизора осуществляет его усиление и обработку, в результате чего на экран выводится картинка, а в динамики – аудио.

Конструкция приемника должна соответствовать следующим требованиям:

1. Сделана аккуратно, с высокой степенью точностью, которая исключает потери сигнальной электромощности.
2. Направленность строго по оси электромагнитной волны, которая идет от передатчика.
3. Ориентация по типу поляризации.
4. Защита от внешних помех такой же частоты. Помехи могут поступать от генераторов, радиовышек, электрических двигателей, иного аналогичного оборудования.

Самодельная рамочная «восьмерка» для дальнего приема сигнала «цифры»

Итак, подготовка и последовательность действий при формировании «восьмерки» или ромбовидной антенны для принятия цифрового сигнала ТВ.

Материалы для сборки

1. Кабель. Коаксиальный соединительный кабель должен иметь как минимум один зачищенный конец (моножилу) для припаивания его к контуру антенны. Зачистка здесь должна производиться на длину, не менее 2 см. Внутреннюю структуру кабеля следует отделить от изоляции: моножила должна остаться без изоляции и оплетки. Что касается изоляции, то ее вообще лучше срезать, а вот оплетку (и фольгу) нужно скрутить в единый жгут. Далее лудим отдельно моножилу, отдельно оплетку.

   Каждый из образовавшихся пролуженных выходов проводника (на одной оконечности кабеля) должен быть припаян к своему концу штекера. Теперь подсоединяем его к телевизору. После этого место спайки следует заизолировать и обжать захват вокруг получившейся изоляции.



















2. Проволока для антенного контура. Его следует рассчитать и обработать следующим образом:…

Расчет

Ромб – это геометрическая фигура, у которой все стороны равны. Чуть выше за размер такого ребра была принята величина в 14 см. Соблюдать исключительную точность здесь не нужно – достаточно отмерять «на глазок».

1. Первый участок – внутренний. Берем его, равным 13 см, плюс 1 см на петдю для припаивания.
2. Далее 2 участка по 14 см.
3. Затем опять 2 внутренних участка по 13 см, между которых присутствует «разворот» проволоки в противоположную сторону.
4. Далее снова 2 внешних участка по 14 см.
5. И последний завершающий участок – 13 см., плюс 1 см. на петлю.

Всего примерно 112 см. Петля (то есть, место спаивания концов контура антенны) должна находиться, как бы, на «переносице антенны». Если все корректно отмеряно, то между оконечностями ромбов будет расстояние 1-2 см.

Как собрать — описание, схемы

1. После того, как изготовлен контур и подготовлен коаксиальный кабель антенны, следует соединить их вместе.
   Место спаивания не случайно – оно должно находиться именно в точке соединения концов антенного контура.

   От этого зависит принимающая способность антенны, ее диапазон приема.

2. Далее заливаем герметиком места спайки. Также рекомендуется все места, где осуществлялась пайка, в качестве финального слоя обмотать электротехнической изолентой.

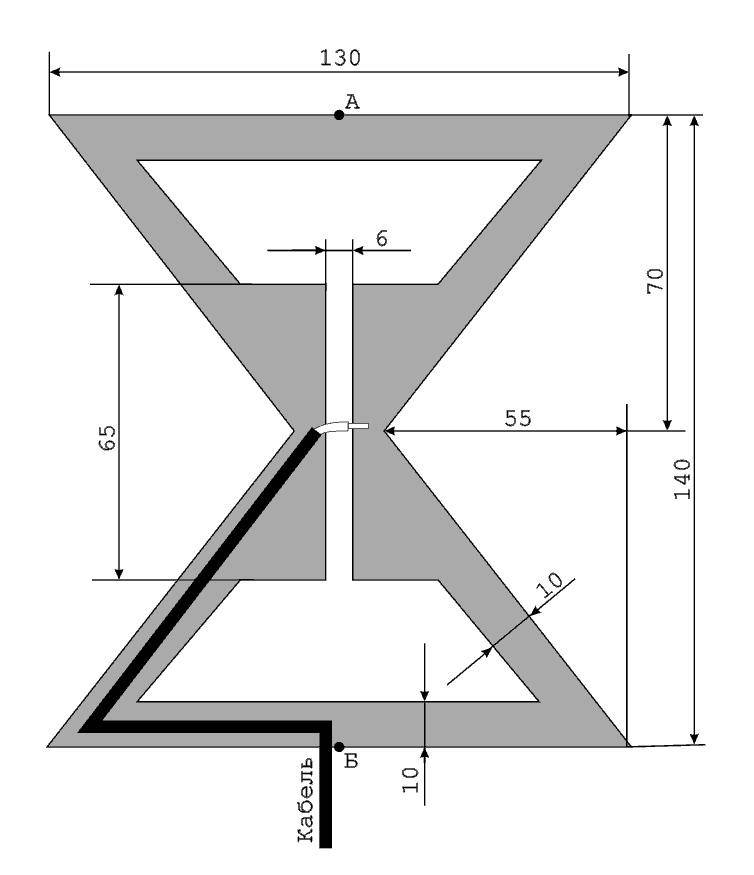

Чертеж этой комнатной антенны приведен ниже:

Подключение к телевизору

Подключение неразрывно связано с испытанием готовой антенны. Включите телевизор, подсоедините антенну и попробуйте найти место, где прием вещания получше. Если улучшений от перемещения и разворота антенны не замечается, то не спешите отчаиваться – возможно, дело в некондиционном коаксиальном кабеле.

К сожалению, есть только один способ узнать, так ли это – заменить использованный кабель на альтернативный (например, на «телефонную лапшу»). Если сигнал антенны станет после этого лучше, значит действительно, виноват кабель. Однако долго оставаться на вспомогательном кабеле не получится – он имеет свойство быстро выходить из строя. Понадобится раздобыть новый участок коаксильного кабеля.

Конструкция логопериодической антенны

Как правило, эти улавливатели сконструированы из серии параллельных металлических трубок – вибраторов, более длинных у основания, и постепенно сужающихся к краю конструкции, образуя своего рода равнобедренный треугольник.

Поскольку частоты, которые может принимать антенна, базируются на физических размерах вибратора, большинство дециметровых антенн способны принимать сигналы в узком диапазоне. Логопериодические антенны преодолевают этот недостаток, используя набор дипольных элементов такого размерного ряда, в котором они различаются по длине и возможностям приёма, согласно логарифму.

Логарифмическая функция, в соответствии с которой ведётся расчёт логопериодической антенны, начинается с величины длины вибратора, необходимого для приёма волн наибольшей частоты. Одновременно она является длиной наименьших поперечных элементов ЛПА. Повторное логарифмирование определяет размер второго набора элементов, так чтобы их наименьшая принимаемая частота немного перекрывала максимальную принимаемую частоту первой пары. Эта процедура повторяется, и каждая последующая пара дипольных элементов увеличивается с каждой итерацией, пока антенна не сможет принимать все частоты, необходимые тому или иному оборудованию. Частотная периодичность характеристик и логарифмическая зависимость в расчёте этого приёмника волн и легли в основу его названия.Упрощённо математическую зависимость между длиной поперечных элементов (L) и дистанцией между ними (d) можно выразить формулой подобия:Ln+1/ Ln = dn+1/ dn = k,

где k – постоянная величина, а n и n+1 – порядковые номера дипольных пар.

Пары элементов ориентируются на одну ось параллельно друг другу по возрастанию, с наибольшим низкочастотным диполем в задней части антенны и самым коротким, с более высокой частотой приёма, расположенным спереди. Антенный кабель (коаксиал) с волновым сопротивлением 75 Ом проходит внутри одного из направляющих стержней ЛПА, причём их концы в месте входа фидера накоротко соединяются перемычкой из металла. Согласующее устройство в данном случае не требуется.

Вас может заинтересовать: Подключить цифровое телевидение

На практике с целью получения высокого коэффициента усиления на фоне умеренных габаритов ЛПА, значения периода принимают в пределах 0,7-0,9.

Поскольку фазы принимаемых сигналов на одной паре могут мешать другим диполям, то в конструкции применяют последовательную переполюсовку точек питания вибраторов. Благодаря ей диполи, в итоге, достигают разницы в 360 градусов, и приходят в соответствие друг с другом, что сказывается на повышении суммарного коэффициента ЛПА.

Логопериодические улавливатели также имеют некоторые проблемы с сопротивлением – суммарным электрическим сопротивлением между двумя элементами одной пары. Эти сложности отчасти решаются увеличением диаметров металлических трубок, из которых составлены поперечные элементы по мере нарастания их длины, что приводит к изменению сопротивления диполя. Другой метод, который используется для согласования сопротивления – это установка небольших согласующих трансформаторов разных значений для каждой пары поперечин, чтобы выровнять сопротивление всех активных элементов антенны.

В результате имеем принимающее устройство, способное «видеть» сигналы только в одном направлении, как антенна «волновой канал», имеющее мощность приёма, сравнимую с мощностью всенаправленной антенны, и которое принимает гораздо более широкий диапазон частот, чем любая из них.

Исходя из этой информации, можно сделать вывод, что конструкция ЛПА носит «самоподобный» характер, что присуще такому математическому явлению как фрактал. Конструктивные особенности ЛПА накладывают отпечаток на её стоимость (она выше цены на иные волновые приёмники), и также выражаются в уязвимости к повреждениям, что является недостатками этого типа устройств. Ещё одним минусом логопериодических приёмников является то, что на фоне их хороших электродинамических показателей в заданном частотном диапазоне, конструкция такой ЛПА для метрового диапазона получается громоздкой.
