Характеристики и особенности тупиковой системы отопления

Схемы отопления разных видов тупиковой системы

В основном владельцы индивидуального жилья предпочитают системы с принудительной циркуляцией теплоносителя. Роль движущей силы в таких схемах играет циркуляционный насос.

Однако стремление к энергонезависимости привело к увеличению случаев применения противоположной схемы – с естественным течением теплоносителя. Отказаться от насоса позволила верхняя разводка подающей магистрали. Систему образуют две ветви с одинаковым числом присоединенных к ним радиаторов.

Двухконтурная система отопления — схема

Такое разделение полезно делать даже при наличии циркуляционного насоса: чем меньше на ветке батарей, тем лучше.

К горизонтальной системе удобно подключать контуры теплых полов. Независимость теплых полов от основной системы отопления обеспечивается установкой смесительного модуля, состоящего из:

  • циркуляционного насоса;
  • смесительного вентиля с температурным датчиком.

Схема с вертикальными стояками

Такая схема применяется в домах, построенных в два или несколько этажей. Вертикальная разводка в обязательном порядке оборудуется циркуляционным насосом: в отличие от горизонтальной, такая схема с естественной циркуляцией работать не будет.

На каждом этаже необходимо устанавливать балансировочные вентили с автоматической регулировкой давления.

Некоторые особенности устройства тупикового отопления

Чтобы избежать ошибок, не допускать переделок и излишнего расхода материалов необходимо знать следующие нюансы:

Расчет мощности и пропускной способности любой отопительной системы, в том числе и тупиковой, выполняется по внутренним диаметрам подводящих и отводящих труб. На чертежах и схемах указываются условные обозначения, которые известны далеко не всем. Так вот, если есть надпись ДУ 20, то она говорит о внутреннем диаметре трубы или соединительного элемента. А значок Ø33х3 обозначает наружный диаметр трубы и толщину ее стенки

Это важно знать, чтобы не допустить ошибки при закупке. Если сооружается разветвленная тупиковая сеть, то запорно-регулировочная арматура устанавливается на входе и выходе каждого плеча

Рекомендуется ставить краны, оснащенные приспособлением для спуска воздуха и излишков воды. Важно не перепутать модификации термостатов для батарей

Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью. Подающий трубопровод следует монтировать из труб различного диаметра. Он должен постепенно уменьшаться от первого до тупикового. Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения  — меньше. Достаточно 2-3 мм на метр длины.

Тупиковая отопительная система проста в монтаже и доступна по стоимости. Установить ее в одноэтажном доме можно и самостоятельно, владея некоторыми слесарными навыками. Это касается только самой разводки. Так как газовую или электрическую часть законодательные акты разрешают выполнять только профессионалам, имеющим специальные разрешения и допуски.

Воздушное отопление

Такие виды отопления различных помещений считаются одними из самых старых. Впервые подобную систему применяли еще до нашей эры. На сегодняшний день такая отопительная система получила широкое распространение – как в общественных помещениях, так и производственных.

Воздушное отопление частного дома

Популярностью для обогрева зданий также пользуется нагретый воздух. При рециркуляции такой воздух может подаваться в помещение, где происходит процесс смешивания с внутренним  воздухом и, таким образом, воздух охлаждается до температуры помещения и снова нагревается.

В системах воздушного отопления нагревание воздуха происходит за счет калориферов. Первичный отопитель для таких компонентов является горячий пар или вода. Для того чтобы прогреть воздух в помещении, можно использовать и другие приборы для отопления или любые источники тепла.

Местное воздушное отопление

При вопросе, какое бывает отопление, местное отопление часто приравнивается только к производственным помещениям. Приборы местного отопления используются для таких помещений, которые используются лишь в определенные периоды, в помещениях вспомогательного характера, в помещениях, которые сообщаются с наружными воздушными потоками.

Главными приборами системы местного отопления являются вентилятор и нагревательный прибор. Для воздушного отопления могут применяться такие устройства и приборы, как: воздушно-отопительные устройства, тепловые вентиляторы или тепловые пушки. Такие приборы работают на принципе воздушной рециркуляции.

Тепловая пушка

Центральное воздушное отопление

Центральное воздушное отопление делается в помещениях любого плана, если здание располагает центральной системой вентиляции. Такие типы систем отопления можно организовать по трем различным схемам: с прямоточной рециркуляцией, с частичной или полной рециркуляцией. Полная рециркуляция воздуха может использоваться, в основном, в нерабочие часы для дежурных видов отопления, или для того чтобы обогреть помещение перед началом рабочего дня.

Центральное воздушное отопление

Однако отопление по такой схеме может иметь место, если оно не противоречит никаким правилам противопожарной безопасности или основным требованиям гигиены. Для такой отопительной схемы должна быть использована система приточной вентиляции, но воздух будет забираться не с улицы, а с тех помещений, которые отапливаются. В центральной воздушной отопительной системе применяются такие конструктивные виды приборов отопления, как: радиаторы, вентилятор, фильтры, воздуховоды и другие приборы.

Воздушные занавесы

Холодный воздух может поступать в большом количестве с улицы, если в доме слишком часто открываются входные двери. Если не предпринять ничего для того чтобы ограничить количество холодного воздуха, который проникает в помещение, или не обогревать его, то он может негативно сказаться на температурном режиме, который должен соответствовать норме. Чтобы предотвратить данную проблему, можно в открытом дверном проеме создать воздушный занавес.

Ограничить количество поступающего холодного воздуха снаружи здания имеет место благодаря конструктивным изменением входа в помещение.

Электрические воздушные завесы

Все большей популярностью в последнее время пользуются воздушно-тепловые занавесы компактного типа. Самыми эффективными занавесами считаются занавесы «щиберующего» вида. Такие занавесы создают струйную воздушную преграду, которая защитит открытый дверной проем от проникновения холодных воздушных потоков. Как показывает сравнение видов отопления, такой занавес позволяет сократить потери тепла почти в два раза.

Системы отопления на два крыла

И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.

Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.

Преимущества и недостатки

Попутная система имеет больше плюсов, чем минусов.

Преимущества системы с попутным движением воды:

  1. Вся система отопления прогревается равномерно, от начального до последнего радиатора. В каждом помещении будет одинаково тепло.
  2. Не нужно применять дорогое оборудование и сложную балансировку.
  3. Возможность установки регуляторов тепла.
  4. Монтаж попутной системы отопления возможен своими руками, особые навыки не требуются.
  5. Система имеет долгий срок эксплуатации.
  6. Высокая надежность и редкость поломок.
  7. Систему можно прокладывать под полом.
  8. Схема применима для двухэтажных домов.
  9. Система может работать самотеком.
  1. Повышенный расход труб. Их длина больше, чем в традиционных системах. К трубам требуется большое количество единиц запорной арматуры.
  2. Трубы имеют большее сечение по сравнению с обычными схемами, а значит, обойдутся дороже.
  3. При сложной конфигурации помещений применение схемы становится невозможным ввиду ограничений по обводам (нельзя применять прямые углы, разную высоту труб).
  4. При большой площади дома и нескольких этажах такая система обойдется в значительную сумму.

Виды отопительных систем

Отопление в доме может быть организовано разными методами. К примеру, лучевой (или коллекторный) способ представляет собой систему, в которой каждый радиатор связан с распределительным коллектором посредством подающей и обратной трубы. В некоторых случаях радиаторы, располагающиеся в одном помещении, соединяются попарно. Такая независимая схема позволяет легко отключать одну батарею без остановки всей магистрали. Отключение может понадобиться при поломке какого-либо элемента или для экономии.

При монтаже лучевой системы применяются трубы одинакового диаметра и приблизительно равные по длине. Таким образом обеспечивается равномерный перепад давления и каждый радиатор расходует одинаковое количество теплоносителя. Соединительные трубы часто скрывают в полу, стенах или за натяжным потолком, оставляя на виду только батареи. Благодаря этому отопительный контур выглядит более эстетично.

Попутная разводка реализуется иначе. Подающий трубопровод в ней проходит последовательно от котла до последнего радиатора, а обратный соединяет батареи от первой до последней и возвращается к котлу. Теплоноситель в обеих магистралях транспортируется в одном направлении. Эффективность такой схемы отопления зависит от правильной балансировки давления. Если в одном циркуляционном кольце оно будет больше, чем в других, теплоноситель потечёт именно в него, а напор в остальных батареях существенно снизится.

Для функционирования такой разводки необходимо более высокое давление. Её особенностью является вертикальный розлив, который осуществляется с помощью установленного на чердаке расширительного бака. Установка однотрубного отопления в многоэтажных домах нерентабельна, поскольку нагрев батарей от верхнего этажа к нижнему обеспечивается неравномерно.

Наиболее распространённой является тупиковая схема отопления, простая и недорогая в установке, а также отличающаяся долгой и стабильной работой. При создании отопления в домах в 90% случаев выбирают именно её.

Материалы для трубопроводов

Современный рынок строительных материалов и разнообразие отопительной техники диктуют также новые решения в выборе материалов для систем отопления. От материала, из которых изготавливаются трубопроводы, зависит как длительность эксплуатации систем отопления, так и технические параметры приобретаемого оборудования (котлов, насосов, радиаторов).

Стальные трубопроводы систем отопления применяются достаточно давно в инженерных системах. Это вызвано тем, что на территории России приобрести такую трубу не составит никакого труда в самые короткие сроки, а цена систем из стальных труб является самой низкой. Стальные трубопроводы также устойчивы к высоким температурам, температурные деформации практически равны нулю, хорошо выносят гидравлические удары. Но при этом обладают низкой коррозионной устойчивостью, поэтому стальные трубы не рекомендуется укладывать в строительные конструкции, то есть нужно монтировать скрытым способом. Благодаря всем этим достоинствам и недостаткам сферой применения систем отопления из стальной трубы остается центральное теплоснабжение и многоэтажное бюджетное жилищное строительство.

Трубопроводы систем отопления из меди широко распространены в системах отопления премиум-класса, так как, не смотря на все достоинства меди, цена на такие трубопроводы является самой высокой среди аналогов. Медь обладает самой высокой прочностью и термостойкостью, выдерживает давления порядка 200-400 бар и высокую температуру до 300°С. Это позволяет использовать трубопроводы как в центральных системах отопления, где температура теплоносителя может быть порядка 150 °С, так и в технологических коммуникациях. Форма выпуска гибких медных трубопроводов небольших диаметров в бухтах позволяет выполнять достаточно быстрый и простой монтаж, укладывать трубы в строительные конструкции, предварительно заизолировав их. К недостаткам трубопроводов относятся подверженность трубопроводов к электрохимической коррозии и опасность разрушения от блуждающих токов. Поэтому использовать трубы системы отопления из меди в сочетании с алюминиевыми радиаторами категорически нельзя.

Металлопластиковые трубопроводы используются в независимых системах отопления, где температура теплоносителя не превышает 95 °С. Благодаря своему форм-фактору (труба поставляется гибкой в бухтах отрезками по 25 или 50 метров) такие трубопроводы удобно использовать как для напольного отопления, так и для скрытого монтажа. Благодаря низкой кислородопроницаемости металлопластик не подвержен коррозии. К недостаткам металлопластиковых труб можно отнести достаточно высокую стоимость соединительных фитингов.

Самым распространенным вариантом монтажа трубопроводов систем отопления является использование труб из полипропилена. Это самый недорогой материал, соединяемый между собой при помощи неразборных фитингов на пайке. Но следует помнить, что для высокотемпературных сред, в частности для систем отопления следует применять только полипропиленовые трубы с армируемым слоем. Такой вид труб выдерживает температуру не более 95 °С, имеет гладкую внутреннюю поверхность, а, следовательно, пониженное гидравлические сопротивление. К недостаткам полипропилена относят невысокую рабочую температуру, а также возможность деформации и разрушения химической структуры под воздействием солнечных лучей. Поэтому полипропиленовые трубопроводы, монтируемые открытым способом, должны быть покрыты слоем изоляции.

С этим читают

  • Полипропиленовые трубы для системы отопления
  • Разбираемся вместе: что эффективнее однотрубная или двухтрубная система отопления?
  • Монтаж стояков отопления: что нужно знать, если делаешь это сам
  • Замена труб в ванной
  • Способы прокладки трубопроводов
  • Металлопластиковые трубы: виды, технические характеристики, особенности монтажа
  • Как можно скрыть батареи и трубы отопления: 15 незаметных решений маскировки
  • Система отопления для частного дома ленинградка и ее схема
  • Коллекторная схема системы отопления. в чем превосходство?
  • Гост 10705-80 трубы стальные электросварные. технические условия (с изменениями n 1-8)

Схемы отопления разных видов тупиковой системы

В основном владельцы индивидуального жилья предпочитают системы с принудительной циркуляцией теплоносителя. Роль движущей силы в таких схемах играет циркуляционный насос.

Однако стремление к энергонезависимости привело к увеличению случаев применения противоположной схемы – с естественным течением теплоносителя. Отказаться от насоса позволила верхняя разводка подающей магистрали. Систему образуют две ветви с одинаковым числом присоединенных к ним радиаторов.

Двухконтурная система отопления – схема

Такое разделение полезно делать даже при наличии циркуляционного насоса: чем меньше на ветке батарей, тем лучше.

К горизонтальной системе удобно подключать контуры теплых полов. Независимость теплых полов от основной системы отопления обеспечивается установкой смесительного модуля, состоящего из:

  • циркуляционного насоса;
  • смесительного вентиля с температурным датчиком.

Схема с вертикальными стояками

Такая схема применяется в домах, построенных в два или несколько этажей. Вертикальная разводка в обязательном порядке оборудуется циркуляционным насосом: в отличие от горизонтальной, такая схема с естественной циркуляцией работать не будет.

На каждом этаже необходимо устанавливать балансировочные вентили с автоматической регулировкой давления.

Проточная однотрубная система

В такой конструкции горячая вода из котлоагрегата поступает в подающий стояк, из него – в первую батарею и последовательно протекает по всей линии. Из последней батареи она оттекает в котел.



 В состав такой системы входят:

  1. Котлоагрегат для разогрева теплоносителя.
  2. Стояки и отходящие от них тепловые ветки.
  3. Радиаторы – алюминиевые, биметаллические, чугунные, стальные.
  4. Расширительный бак  с теплоносителем.
  5. Краны – устанавливаются для аварийного отключения и слива теплоносителя
  6. В принудительных однотрубных системах дополнительно устанавливаются циркуляционный насос для перекачки носителя, реле и клапана для сброса давления.

Такая конструкция неудобна, малопроизводительна, требует установки крупных батарей в конце линии. Поэтому в современных частных домах ее применяют редко.

Принцип работы

Тупиковая схема отопления является наиболее распространенной схемой. Ее принципиальным отличием от попутной системы является то, что движение теплоносителя по подающей и обратной магистрали осуществляется в разных направлениях.

Поток горячего теплоносителя движется по подающей магистрали от котла по направлению к радиаторной системе. Теплоноситель заходит в радиатор, отдает свое тепло и выводится в обратную магистраль, по которой движется сразу в обратном направлении — к котлу.

Чаще всего двухтрубная тупиковая система отопления работает при обогреве частного дома с использованием принудительной циркуляции теплоносителя с нижней разводкой. Такая схема дает возможность использовать трубы меньшего диаметра, значительно уменьшает инертность системы. Кроме того, она является применимой даже при значительной протяженности трубопроводов.


В то же время, тупиковая схема позволяет реализовать и самотечную систему с верхней разводкой. Такие системы выбирают, главным образом, за их энергонезависимость. В подключении к электросети нет необходимости, поскольку не используется циркуляционный насос.

Способы выполнения разводки

Схема тупиковой системы отопления может быть организована с верхней или нижней подачей теплоносителя. Верхняя разводка применяется чаще всего при естественной циркуляции, нижняя возможно только при наличии циркуляционного насоса в цепи.

В первом случае трубопроводы монтируются с обязательными уклонами для более эффективного движения теплоносителя. Расширительный бачок открытого типа устанавливается в верхней точке системы.

Наиболее подходящий способ подключения радиаторов в двухтрубной тупиковой системе отопления с естественной циркуляцией – диагональный. Кран Маевского или воздухоотводник другой конструкции необходимо установить на каждую батарею.

Нижняя разводка предполагает прокладку подающего и отводящего трубопроводов над поверхностью пола. При этом трубы располагают одну над другой – подача сверху. Циркуляционный насос и закрытый расширительный бачок мембранного типа вживляются в обратную трубу на небольшом расстоянии от входного патрубка котла, если он одноконтурный. В двухконтурных котлах насос и бачок располагаются внутри корпуса и являются элементами нагревательного оборудования.

Тупиковая система отопления с нижней разводкой хороша тем, что магистральные трубопроводы можно утопить в конструкцию пола или закрыть небольшим коробом за широким плинтусом. Самый большой ее недостаток – это зависимость от электроэнергии. Однако проблема решается приобретением небольшого генератора, который выручит на время отсутствия электричества. Подключение радиаторов может выполняться по любому способу: нижнему, диагональному или боковому.

Существует еще плечевая тупиковая система отопления. Одна из разновидностей с боковым присоединением радиаторов представлена на схеме для двухэтажного дома:

Теплоноситель может обслуживать всю сеть одновременно, в то же время каждое плечо системы может работать самостоятельно. Кроме того, краны устанавливаются на входе и выходе каждого радиатора. Это удобно для регулировки температуры обогрева в каждой комнате.

https://youtube.com/watch?v=vkXy8qoEukQ

Kromax IDEAL-4

Продолжает наш ТОП еще один представитель Kromax. Кронштейн IDEAL-4 станет отличным решением в тех случаях, когда вы хотите установить телевизор на стене и не требуется его поворачивать время от времени. Этот наклонный кронштейн идеально подходит как для маленьких телевизоров, так и для больших панелей с диагональю экрана до 65 дюймов. Усиленная конструкция позволяет выдерживать ему нагрузку до 50 килограмм. А огромное количество посадочных отверстий позволит установить телевизор от любого производителя. Также этот кронштейн примечателен минимальным расстоянием до стены, которое составляет всего 23 миллиметра, что позволяет установить телевизор практически в плотную к стене и не будет больших просветов при просмотре сбоку. Что касается установки, то вы сможете выполнить ее самостоятельно. В конструкции кронштейна имеется встроенный уровень, который позволит расположить его параллельно полу и потолку, чтобы ваш телевизор висел идеально ровно. Также, в конструкции кронштейна предусмотрена возможность регулировки угла наклона телевизора от 0 до 10 градусов и есть защита от падений, которая исключит риск порчи дорогостоящей техники.

  • Наклонный.
  • Диагональ: 22 — 65 дюймов.
  • Расстояние от стены: 23 мм.
  • Угол наклона: 0 — 10⁰.
  • Макс. нагрузка: 50 кг.
  • Встроенный уровень.
  • Защита от падений.
  • Отверстия VESA: от 50х50 мм.

Схема отопления с электрическим и твердотопливным котлом

Чаще всего электрические котлы для водяного отопления дома устанавливаются в качестве дополнительного источника обогрева в тандеме с твердотопливным нагревателем. В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Так, выделяют обычные аппараты и длительного горения. В обоих случаях в топку время от времени нужно подбрасывать дрова, уголь и т.д. Соответственно, владелец получается привязанным к дому, а если надо уехать на пару дней? Вот тут-то и пригодится электрический нагреватель.

В схеме отопления электрокотла с тт нагревателем подключение осуществляется параллельно. При этом нужно снабдить каждое кольцо циркуляции:

  • электрическим насосом;
  • обратным клапаном.

Только в таком случае все будет работать как часы. При этом не имеет значение метод разводки труб, принцип подключения двух нагревателей одинаковый. Естественно, что нужно настроить автоматику и синхронизировать работу насосов и нагревателей. Оба котла должны иметь привязку к своему насосу при этом, не пересекаясь между собой. Принцип такой, что если остановился нагреватель, синхронизированный с ним насос также не должен работать и наоборот.

Особенности монтажа

Особенности установки отопительного контура зависят от того, каким способом будет подаваться теплоноситель — верхним или нижним. Верхняя разводка используется в случаях с естественной циркуляцией. Чтобы добиться максимальной эффективности, соединительные трубы следует устанавливать с обязательным уклоном, а расширительный бачок закреплять в верхней точке системы. Радиаторы нужно подключать диагональным способом, оснастив каждый из них краном Маевского либо воздухоотводником другого типа.

При нижней разводке обе трубы монтируются над поверхностью пола, подающая труба располагается над обратной. Закрытый расширительный бачок мембранного типа и циркуляционный насос являются обязательными элементами отопительной схемы и располагаются внутри неё. Обычно их вживляют в обратную трубу на небольшом удалении от входного патрубка источника тепла. Нижняя разводка прячется в стяжке пола либо маскируется небольшим коробом за широким плинтусом.

Весомый недостаток такой системы заключается в необходимости подключать её к электрической сети. При отсутствии электричества встроенный насос работать не будет. Для решения проблемы необходимо приобрести генератор электроэнергии.

Чтобы двухконтурное отопление тупикового типа отвечало требованиям эффективности и безопасности, в процессе его установки и наладки нужно соблюдать определённые правила.

Подключение следует осуществлять в соответствии со схемой. Нужно хорошо ориентироваться в обозначениях, которые она содержит

Чтобы избежать ошибок при запуске, важно знать, каким значком обозначается внутренний размер трубопровода, а каким — внешний

Важно также различать модификации термостатов радиаторов. Приборы, предназначающиеся для самотёчных систем, имеют пропускную способность больше, чем те, что подходят для принудительной циркуляции

Для трубопровода, по которому вода будет течь от котла к радиаторам, следует выбирать трубы разного диаметра. В направлении от первого до последнего они должны постепенно уменьшаться. Их наклон при принудительной циркуляции должен составлять 2—3 мм на 1 метр длины, при естественной — 5 мм на 1 метр.

Схемы отопления разных видов тупиковой системы

В основном владельцы индивидуального жилья предпочитают системы с принудительной циркуляцией теплоносителя. Роль движущей силы в таких схемах играет циркуляционный насос.

Однако стремление к энергонезависимости привело к увеличению случаев применения противоположной схемы – с естественным течением теплоносителя. Отказаться от насоса позволила верхняя разводка подающей магистрали. Систему образуют две ветви с одинаковым числом присоединенных к ним радиаторов.

Двухконтурная система отопления — схема

Такое разделение полезно делать даже при наличии циркуляционного насоса: чем меньше на ветке батарей, тем лучше.

К горизонтальной системе удобно подключать контуры теплых полов. Независимость теплых полов от основной системы отопления обеспечивается установкой смесительного модуля, состоящего из:

  • циркуляционного насоса;
  • смесительного вентиля с температурным датчиком.

Схема с вертикальными стояками

Такая схема применяется в домах, построенных в два или несколько этажей. Вертикальная разводка в обязательном порядке оборудуется циркуляционным насосом: в отличие от горизонтальной, такая схема с естественной циркуляцией работать не будет.

Особенности монтажа

Особенности установки отопительного контура зависят от того, каким способом будет подаваться теплоноситель — верхним или нижним. Верхняя разводка используется в случаях с естественной циркуляцией. Чтобы добиться максимальной эффективности, соединительные трубы следует устанавливать с обязательным уклоном, а расширительный бачок закреплять в верхней точке системы. Радиаторы нужно подключать диагональным способом, оснастив каждый из них краном Маевского либо воздухоотводником другого типа.

При нижней разводке обе трубы монтируются над поверхностью пола, подающая труба располагается над обратной. Закрытый расширительный бачок мембранного типа и циркуляционный насос являются обязательными элементами отопительной схемы и располагаются внутри неё. Обычно их вживляют в обратную трубу на небольшом удалении от входного патрубка источника тепла. Нижняя разводка прячется в стяжке пола либо маскируется небольшим коробом за широким плинтусом.

Весомый недостаток такой системы заключается в необходимости подключать её к электрической сети. При отсутствии электричества встроенный насос работать не будет. Для решения проблемы необходимо приобрести генератор электроэнергии.

Чтобы двухконтурное отопление тупикового типа отвечало требованиям эффективности и безопасности, в процессе его установки и наладки нужно соблюдать определённые правила.

Подключение следует осуществлять в соответствии со схемой. Нужно хорошо ориентироваться в обозначениях, которые она содержит

Чтобы избежать ошибок при запуске, важно знать, каким значком обозначается внутренний размер трубопровода, а каким — внешний

Важно также различать модификации термостатов радиаторов. Приборы, предназначающиеся для самотёчных систем, имеют пропускную способность больше, чем те, что подходят для принудительной циркуляции

Для трубопровода, по которому вода будет течь от котла к радиаторам, следует выбирать трубы разного диаметра. В направлении от первого до последнего они должны постепенно уменьшаться. Их наклон при принудительной циркуляции должен составлять 2—3 мм на 1 метр длины, при естественной — 5 мм на 1 метр.

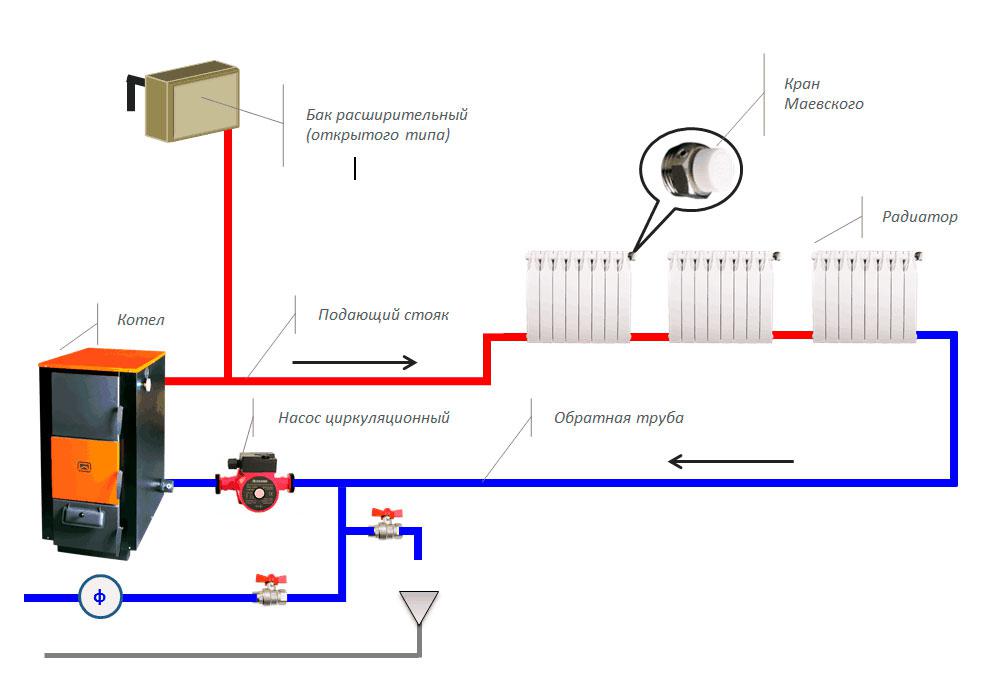

Как работает отопление по однотрубной схеме

В такой схеме отопления входящие и выходящие патрубки теплоприборов присоединяются к подающей линии. Функцию обратки выполняет участок теплосистемы, идущий от последнего отопителя к котлу или бойлеру.

Работает одноконтурная конструкция следующим образом:

  1. Отопительная жидкость нагревается в котлоагрегате и поступает первый радиатор.
  2. Затем она перетекает во второй, третий и доходит до конца линии.
  3. Остывший носитель возвращается обратно в котел.

Чем дальше батарея расположена от источника нагрева, тем она холодней. Особенно сильно это ощущается в домах с большим числом отопителей. Поэтому в крупных зданиях устанавливают другие, более сложные тепловые конструкции с двумя контурами – подающим и обратным.
