Как выбрать трубы для наружной канализации

Теплоизолирующая краска в качестве утеплителя

Визуально теплоизолирующая краска напоминает обычную. Преимущество ее в том, что наносить ее можно на поверхность любых очертаний. Слой краски образует герметичное эластичное покрытие, работающее по принципу термоса.


Покрытие с высокими энергосберегающими характеристиками представляет собой многоуровневую систему, в которую входят вакуумированные микросферы разных видов, акриловое связующее, модифицирующие добавки противостоящие появлению ржавчины на поверхности металлических труб и плесени

Для производства микросфер используют керамику, перлит, пеностекло и другие вещества, обладающие теплоизоляционными свойствами. Краска очень удобна в применении и создает покрытие, отличающееся долговечностью.

Эффект от покрытия такой краской такой же, как и от изоляции минеральной ватой или пенополистиролом. Наносят ее как вручную при помощи валика или кисти, так и распылителем.

Использование полимерных труб

К полимерным трубам относятся изделия, изготовленные из синтетических соединений, выполненные из ПВХ и ПНД. Все полимерные трубы имеют схожие свойства и характеристики, привлекающие как строителей, так и потребителей.

Вескими преимуществами являются легкость, прочность, небольшая стоимость. Эти и многие другие качества сделали полимерные трубы популярными при сооружении сетей, отводящих сточные воды.


СНиП 2.04.03-85, в котором описываются строительные нормы при сооружении канализации и, в частности, ее наружных сетей и сооружений, прямо указывает на предпочтительность использования полимерных изделий

Особенно актуально использование полимерных труб при монтаже наружного трубопровода.

Что делает полимеры настолько удобным материалом:

Легкость. Закладка на глубину от 1.5 м, большая протяженность и диаметр труб для прокладки системы наружной канализации означает достаточно большую трудоемкость монтажных работ. Использование полимерных элементов значительно облегчает установку, удешевляет монтаж и позволяет отказаться от использования специальной техники и инструментов.

Прочность. Материал выдерживает большие нагрузки, подходит для прокладки труб в земле. Он устойчив к механическим повреждениям, имеет большую прочность на сжатие.

Гладкость поверхности

Важное свойство для труб, которые отводят стоки, — гладкая внутренняя поверхность, на которой не задерживаются отложения.

Антикоррозийные свойства. Полимерные материалы совершенно не взаимодействуют с влагой, а также с большинством химических веществ.

Кроме того, пластиковые трубы нормально переносят скачки температуры, сезонные погодные изменения. Но вот под открытым небом прокладывать ПВХ трубопроводы не стоит — на них разрушающе действуют ультрафиолетовые лучи. На улице трубы из полимерных материалов могут длительно прослужить лишь в защитном кожухе.

Какой материал используется для изготовления рыжей трубы

Для изготовления рыжих канализационных труб используют поливинилхлорид, полипропилен и полиэтилен низкого давления. Полиэтилен высокого давления и сшитый полиэтилен практически не используют из-за высокой цены и пластичности – этим материалам недостает жесткости, и трубы в грунте будут сминаться.

Полипропилен ПП

Полипропилен получают при полимеризации пропилена. ПП – самый легкий из трех видов пластмассы. Этот твердый пластик очень прочен и стоек к истиранию, устойчив к повышенным температурам (до 90°C), может работать при отрицательных температурах до -10°C. При ударных нагрузках более хрупок, чем другие пластики, но при медленной деформации очень прочен. Имеет высокий коэффициент температурного расширения.

Из-за устойчивости к высоким температурам ПП чаще используют для внутридомовых сетей. Прочность ПП меньше, чем у ПНД и поливинилхлорида – поэтому для наружных систем применяют изделия с максимальным диаметром 200 мм.

Полиэтилен ПЭ

Полиэтилен низкого давления очень широко применяют для наружной канализации. Этот материал отличается высокой прочностью и пластичностью. Большим плюсом является его стойкость в работе при отрицательных температурах – до -70°C.

ПНД применяют и для напорных систем. Для этого используют не раструбные изделия, а обычные длинные трубы.

Поливинилхлорид ПВХ

ПВХ самый прочный из всех видов пластика. Чаще всего именно его используют для раструбных труб. Недостаток – не слишком высокая морозостойкость – до -10°C.

Гофра

Для канализационных систем применяется жесткая двуслойная гофра (тяжелая, сверхтяжелая). Прочность гофры выше, чем однослойной трубы, поэтому ее применяют при глубоком залегании сети (глубже 2 м или при других сложных условиях). Из гофры обычно изготавливают раструбные изделия длиной 6 м.

Наружный слой гофры изготавливают из ПВХ и ПНД, реже ПП; внутренний слой – из полиэтилена высокого давления – здесь его пластичность пришлась к месту.

Какие трубы лучше для наружной канализации

Асбестоцемент и чугун имеют большой вес, а поэтому такие трубы для наружной канализации будет достаточно сложно проложить своими руками. Столь популярный внутри дома поливинилхлорид также не всегда пригоден для внешнего использования. Он легок, нетоксичен, максимально удобен при монтаже и имеет оптимальную стоимость. Но воздействие отрицательной температуры негативно скажется на его основных характеристиках – труба может попросту лопнуть. Исходя из основных требований современного строительства, монтаж наружной канализации должен осуществлять с использованием следующих материалов:

  • Поливинилхлорид;
  • Полипропилен;
  • Полиэтилен.

Трубы наружной канализации

Наружная канализация, трубы которой изготовлены из полипропилена, обладает такими преимуществами:

  • Высокая устойчивость к морозу и перепадам температур;
  • Полная химическая инертность;
  • Хорошая механическая устойчивость;
  • Небольшой вес изделий, что значительно упрощает монтаж своими руками;
  • Низкий коэффициент шероховатости;
  • Отсутствие коррозии;
  • Длительный срок использования.

Если говорить о полиэтиленовых трубных изделиях, стоит выделить такие их важные преимущества:

  • Не разрушаются даже при полном промерзании;
  • Выдерживают температуру стоков до 50 градусов;
  • Имеют высокую жесткость;
  • Обладают полной химической инертностью;
  • Не поддаются коррозии;
  • Устойчивы к воздействию агрессивных химических веществ;
  • Имеют срок эксплуатации более 40 лет.

Гофрированные трубы наружной канализации

Для наружной канализации используются полипропиленовые трубы гладкого типа, а вот полиэтиленовые изделия лучше взять гофрированные.

Гофрированные магистрали лучше подходят для подземной укладки, поскольку хорошо справляются даже со значительными механическими нагрузками. В зависимости от требований каждой конкретной системы, гофрированные изделия могут быть:

  • Однослойные;
  • Двухслойные.

Классификация канализации по своему предназначению

Кроме традиционного серого цвета пластиковые трубы для канализации выпускаются рыжими, синими, с зеленным внутренним оттенком. Каждый цвет указывает на присущие материалу специфические характеристики:

  1. Серые канализационные фитинги и трубы. Предназначены для проведения канализации внутри дома. Используются в бытовых условиях эксплуатации. Существуют серые канализационные пластиковые трубы с внутренней полостью, окрашенной в зеленый цвет. Данный трубопровод имеет специальное покрытие устойчивое к зарастанию мусором.
  2. Рыжие трубы канализации. Изготавливаются из специального высокопрочного пластика. Способны выдержать существенную механическую нагрузку. Канализационная труба рыжего цвета используется для подземного и наружного монтажа трубопровода.
  3. Синяя канализационная труба. Цвет указывает на возможность использования под дождевую ливневку.

Классификация по диаметру и размерам

Диаметр канализационных труб пвх влияет на сферу применения и условия эксплуатации. Некоторые трубопроводы канализации используются исключительно для внутренней разводки, другие для наружного монтажа.

  1. Для внутренней разводки. Диаметры канализационных труб 32, 40, 50, 100 мм.
  2. Для наружного монтажа. Предназначен трубопровод 100, 150, 200, 250, 300 мм.

Монтажные размеры трубопровода рассчитаны для максимального уменьшения ненужных расходов при использовании материала

Важной конструкторской деталью является раструб. Отрезанный по размеру участок попросту выбрасывается

По этой причине размеры пвх трубы для канализации варьируются в нескольких типоразмерах от 250 до 2000 мм.

Классификация по основным элементам и их предназначению

Чтобы облегчить установку производитель изготавливается не только прямые сантехнические трубы пвх для канализации, но и различные конструкторские элементы. У каждой комплектующей детали свое предназначение.

  1. Поворотная муфта или угол. Ни одна канализация не может обойтись без поворотов. Углы для труб из пвх помогают облегчить монтаж. При подборе муфты учитывают гидравлическое сопротивление. При необходимости можно подобрать угол на 15, 30, 45, и 90°.
  2. Тройники. Изготавливаются под любые размеры пластиковых труб. Переходники предназначены для одновременного подключения в один стояк нескольких бытовых приборов. Для трубы на 100 мм. изготовлено несколько универсальных тройников со средним раструбом меньшего диаметра, используемые для подключения унитазов и сложных конструкций.
  3. Переходники, соединительные муфты. Используются для ремонта трубопровода канализации. Если случился сквозной пробой и необходим ремонт без полной замены участка, вырезается поврежденный кусок и части трубопровода между собой соединяются ремонтной муфтой. Переходники изготовлены под любые размеры канализационных труб из пвх.
  4. Ревизионный канал. Необходим для чистки канализационной трубы. Устанавливается в месте предполагаемого сбора мусора, там, где прочистить стояк будет легче всего.
  5. Обратный клапан. Предотвращает попадание сточных вод обратно в стояк. Это, к примеру, может быть необходимо, если трубы для наружной канализации проходят выше, чем трубопровод некоторых помещений в доме.
  6. Крепежные элементы. Изготавливаются под размеры всех пластиковых труб для канализации. Крепеж вкручивается в стену посредством пробки и надежно фиксирует трубопровод в необходимом положении. Предусмотрена возможность изменения расстояния до поверхности.

Способы соединения труб из ПВХ в зависимости от их диаметра

Если окружность трубы не превышает 63 мм, то для их соединения допускаются следующие технологии соединения:

  1. раструбная сварка – принцип заключается в помещении предмета меньшего размера в тот, который больше;
  2. муфтовая сварка – используется дополнительная деталь в виде муфты.

Так выглядит муфта

В некоторых моделях предусмотрены резьбовые соединения, а для их использования требуются фитинги с раструбом.

В случае с трубами более 63 мм в диаметре, используется метод сварки встык. Здесь не нужно никаких муфт, тем не менее, надежность соединения ничем не уступает аналогичным методам.

Если следовать изложенным рекомендациям, то вы справитесь с выбором и монтажом элементов канализации.

Стоимость труб

Размеры канализационной трубы на 110 мм вам теперь известны

Однако перед покупкой важно поинтересоваться еще и стоимостью. Этот вопрос является самой интересной частью для потребителя. За трубу с упомянутым диаметром вам придется заплатить 165 руб

за один погонный метр. Цены на трубы ППЕ будут почти в три раза выше, хотя и при большем наборе плюсов. В этом случае можно сказать, что здесь присутствует избыток достоинств, а вот платить ли за них — решать вам

За трубу с упомянутым диаметром вам придется заплатить 165 руб. за один погонный метр. Цены на трубы ППЕ будут почти в три раза выше, хотя и при большем наборе плюсов. В этом случае можно сказать, что здесь присутствует избыток достоинств, а вот платить ли за них — решать вам.

Окончательная цена канализации будет рассчитываться с оглядкой на монтаж системы и порой добавляет в смету неожиданные кульбиты. Для первоначальной оценки можно взять вариант расчета строительства канализации на даче. Так, за трубы с их прокладкой придется заплатить 1500 руб. Стоимость дренажного колодца в составе — 37000 руб. Сюда входят два кольца, монтаж насоса, бетонные и земляные работы. Дополнительные расходы по прокладке системы, пуску-наладке, транспортные издержки, засыпка станции и вывоз грунта обойдутся в 15 600 руб.

Материал

Чтобы как можно больше узнать о свойствах изделий из полиэтилена, необходимо изучить особенности производства. В основе технологии лежит процесс полимеризации газообразного этилена в присутствии катализаторов. Производятся коммуникации в различных условиях:

  • под воздействием повышенного давления и температуры, в результате получают изделия, характеризующиеся низкой плотностью (ПВД);
  • на материал оказывает влияние небольшое давление и умеренная температура, на выходе получают коммуникации высокой плотности или трубы ПНД.

Технология производства реализуется пошагово:

  • гранулированное сырье (полиэтилен) подается в экструдер, где происходит его нагрев, расплавление, затем полученная масса выдавливается через отверстие кольцевой формы;
  • выполняется калибровка в вакуумной среде;
  • производится формирование изделий, для чего используется матрица-шаблон;
  • выполняется охлаждение в водной среде;
  • трубы диаметром больше 50 мм нарезаются, изделия с малым сечением сматывают в бухты.

Температура, при которой изготавливаются коммуникации, существенно варьируется в пределах +120…+430°С. В различных условиях производятся изделия разных видов. Например, трубы низкого давления изготавливаются при температуре наименьшего значения (+120…+150°С). Из полиэтилена производят коммуникации с улучшенными характеристиками. Температура их размягчения намного выше, благодаря чему подобные изделия применяются при прокладке горячего трубопровода. Речь о сшитом полиэтилене. Такой материал характеризуется повышенными прочностными свойствами.

Канализационная труба ПВХ 110 мм

В автономных системах канализации для частных домов чаще всего укладываются канализационные трубы ПВХ 110 мм. Они подходят для эксплуатации в обычных условиях, не требующих отвода большого объема стоков и повышенной прочности для выдерживания специальных нагрузок. Устраивать основной канал меньше указанного диаметра не рекомендуется, но при необходимости его можно увеличить до нужных пределов.

Преимущества изделий

Достоинства канализационных труб ПВХ 110 мм сделали их очень популярными. Они пользуются невероятным спросом на современном рынке, если речь заходит о монтаже сточной системы в жилом доме. Их активно используют и в промышленности для устройства отводных каналов от основного трубопровода.

Достоинств у изделий немало:

  • простота укладки;
  • широкий выбор комплектующих деталей;
  • отсутствие чувствительности к коррозийным процессам;
  • достаточная механическая прочность;
  • доступная цена.

Кроме того, изделия имеют гладкую поверхность, благодаря чему обеспечивается беспрепятственное прохождение сточных вод непосредственно через внутреннюю часть. Твердые частицы на поверхности стенок не задерживаются, как в случае с металлическими аналогами, которые к тому же подвержены коррозии.

Продукция серого цвета

Канализационные трубы ПВХ 110 мм могут отличаться цветом. Серые изделия предназначаются только для внутренней эксплуатации. Они не рассчитаны на нагрузку грунта, так как являются однослойными. При использовании в земле они могут растрескаться уже через непродолжительное время.

В таблице представлены технические характеристики канализационных труб ПВХ 110 мм одного из производителей:

Показатель Значение
Длина изделия 1,5 м
Толщина боковой стенки 3,2 мм
Максимально допустимая температура 60 градусов
Тип соединения Раструб
Цвет Светло-серый
Стойкость к агрессивным веществам 2-12 pH
Класс огнестойкости B1

Элементы обычно крепятся к стенам, потолкам и другим поверхностям при помощи специальных кронштейнов. К основным трубопроводам при необходимости присоединяются отводные линии с меньшим диаметром. Для стыковки используются подходящие фасонные детали, имеющие отводные патрубки.

Продукция оранжевого цвета

Другой цвет имеют наружные канализационные трубы ПВХ 110 мм. Изделия для использования в грунте оранжевые. Они имеют многослойную структуру, поэтому способны выдерживать более высокую нагрузку без деформационных изменений, нежели серые аналоги. Представленная продукция маркируется следующим образом.

Символьное обозначение Максимальная глубина в метрах
SN2 4
SN4 6
SN8 8

Трубы для наружного применения укладываются в траншею нужной глубины без дополнительной фиксации. Они соединяются друг с другом раструбным способом с использованием герметика, после чего засыпаются землей. Дополнительные детали приобретаются в случае разводки по территории или по строению. Они должны соответствовать пунктам ГОСТ 32413-2013, в котором регулируются основные параметры и требования.

Трубы канализационные ПВХ 110 мм: цена за погонный метр

Стоимость продукции во многом зависит от конкретного производителя, но в целом они вполне доступны для потребителя. На формирование цены также влияние оказывает сфера применения. Элементы, предназначенные для внутреннего использования, в любом случае будут стоить дешевле, чем уличные аналоги для прокладки в грунте.

Сфера применения Стоимость погонного метра в рублях
Для внутренних коммуникаций 120
Для наружных систем 165

Можно заметить, что сумма, которую придется заплатить за устройство стандартного канализационного канала, будет не такой высокой, если даже колодец располагается на внушительном расстоянии от жилого строения. Комплектующие детали к элементам стоят тоже недорого.

Заключение

Применение канализационных труб ПВХ 110 мм является оптимальным вариантом для стандартных систем отвода сточных вод. Такой диаметр позволяет обеспечить нормальную проходимость бытовых отходов для семьи из нескольких человек.

Элементы с увеличенным сечением необходимы при устройстве сетей в жилых строениях с большим количеством проживающих людей или в общественных зданиях с высоким уровнем проходимости. При необходимости изделия могут комбинироваться с другими аналогами посредством специальных переходников.

www.syl.ru

Особенности диаметра и размера трубы для канализации

Диаметр канализационных труб ПВХ

D – наружный диаметр трубы; Dy – внутренний диаметр трубы; Dр – наружный диаметр раструба; Lр – длина раструба; L – длина трубы без раструба; L1 = L+Lp

Диаметр канализационных труб ПВХ является основным параметром при их выборе, и это не зависит от того, обустраивается сточная система внутренняя или наружная . Стоит отметить, что разный размер труб означает то, что, они предназначены для различных задач. Не забывайте, что устройство канализационной системы будет легким и правильным, если грамотно подобрать типоразмер.

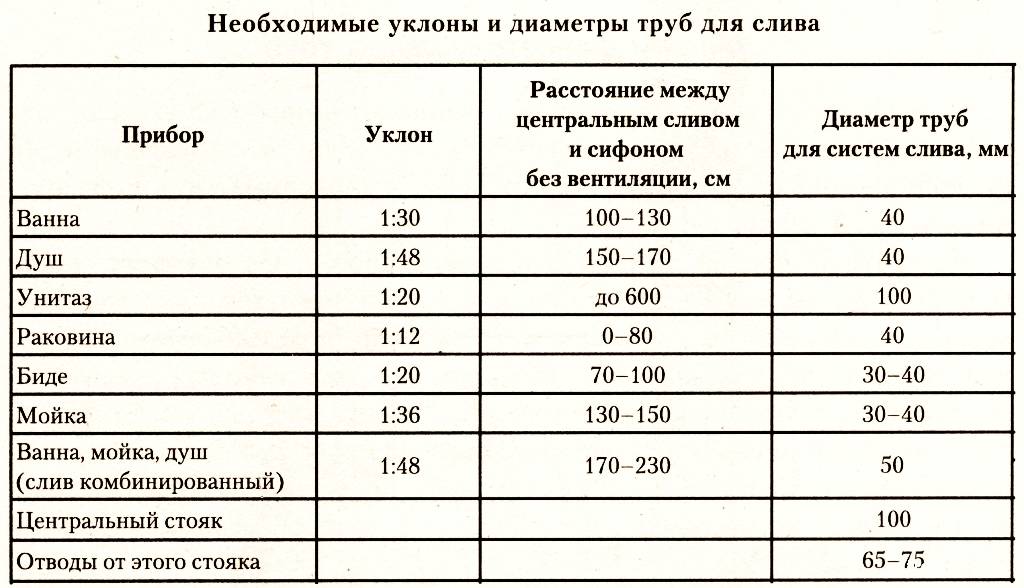

Диаметр канализационных труб ПВХ таблица

Согласно данным таблицы, для слива из ванны должна быть использована труба диаметром 40 мм под уклоном 1,3 см, далее:

  • душ – диаметр 40 мм, уклон 1,48 см;
  • унитаз – 100 мм/1,2 см;
  • раковина – 40 мм/1,12 см;
  • биде – 30-40 мм/1,2 см;
  • мойка – 30-40 мм/1,36 см;
  • комбинированный слив – 50 мм/1,8 см;
  • центральный стояк – 100 мм;
  • отводы от стояка – 65-75 мм.

К параметрам трубопровода относится:

  • внешний диаметр;
  • внутренний диаметр;
  • условный проход – означает внутреннее сечение;
  • номинальное сечение.

Таблица размеров канализационных труб ПВХ

Поможет понять, какие бывают размеры канализационных труб ПВХ таблица.Посмотреть ее можно ниже:

Размеры канализационных труб ПВХ – Таблица 1

Размеры труб для наружной канализации никак не регламентируются, единственная рекомендация заключается в том, что ее диаметр не должен уступать размеру окружности наружной магистрали. Например, в частных домах могут быть использованы трубы 110-250 мм в диаметре, а в системах интенсивной нагрузки еще больше (около 400 мм).

Размеры канализационных труб ПВХ – Таблица 2

Немалое значение в эксплуатации имеет и толщина материала, она зависит от класса жесткости, к которому принадлежит труба. Если говорить о толщине стенок, то для обустройства канализации внутреннего типа нет конкретных нормативов, но при этом в самотечных системах не желательно использовать трубы тоньше 1,8 мм.

Размеры, диаметры и маркировка

Раструбные изделия в соответствии с ГОСТ 22689-2014 имеют линейку номинальных диаметров: 32, 40, 50, 63, 75, 80, 90, 100, 110, 125, 160, 200, 250, 315 мм. Толщина стенки варьируется от 3 до 13,6 мм. Эффективная длина элементов колеблется от 0,3 м у небольших изделий до 6 м у изделий больших диаметров.

Гладкостенные полиэтиленовые трубы для напорной канализации выпускаются в соответствии с ГОСТ Р 54475-2011, Ø от 10 до 2000 мм. Диаметрами до 180 мм – в бухтах и отрезках, большие размеры – только в отрезках.

Гофрированные трубы по ГОСТ Р 54475-2011 выпускаются длиной от 1 до 12 м. Диаметры гофрированных двухслойных полиэтиленовых канализационных труб достигают 2200 мм (начинаются со 110 мм).

Маркировка

На поверхность труб и фитингов на расстоянии не меньше 1 м наносят маркировку. Код включает следующие обозначения:

  • наименование изготовителя;
  • международное обозначение марки изделия (PE100, PE80, PE63 или ПЭ 100, ПЭ80, ПЭ63);
  • стандартное размерное отношение SDR;
  • тире;
  • номинальный диаметр и номинальная толщина стенки;
  • назначение – питьевая или техническая;
  • стандарт.

Например: труба ПЭ 63 SDR 21 – 32×3 питьевая ГОСТ 18599-2001.

На серых и рыжих изделиях маркировка наносится на поверхность, на черных трубах – не всегда. Маркировка раструбных изделий:

  • наименование изделия – ТК (труба канализационная);
  • номинальный диаметр (внешний) в мм;
  • наименование материала;
  • дата выпуска.

Например: ТК 110-ПЭ – труба канализационная, диаметр 110 мм, ПЭ – полиэтилен.

Маркировка гофры включает:

  • слово «труба» или наименование фитинга;
  • номинальный размер DN/ОD или DN/ID (внутренний или наружный диаметр);
  • номинальную кольцевую жесткость SN;
  • сокращенное наименования материала (латиницей или кириллицей);
  • обозначения стандарта.

Например:

  • труба из полиэтилена РЕ номинальным внутренним диаметром DN/OD 200 мм, номинальной жесткости SN6;
  • труба OD 200 SN6 РЕ ГОСТ Р 54475;
  • тройник 90° из полипропилена РР для труб номинальным наружным размером DN/ID 300 мм, номинальной жесткости SN8;
  • тройник 90° ID 300 SN8 РР ГОСТ Р 54475.

Применяемые цвета для полиэтиленовых труб:

  1. Чисто черные или черно-серые используют для технических целей.
  2. Изделия для внутренней канализации окрашивают в белый, черный, серый цвет.
  3. Дренаж окрашивают в ярко-зеленый цвет.
  4. Наружные канализационные трубы окрашивают в яркий оранжевый, рыжий, оранжево-коричневый цвет.
  5. Черные с голубой полоской и ярко-голубые применяют для питьевого водопровода.
  6. Желтые и черные с желтой полоской используют для природного газа.
  7. Красный цвет применяют для защитных труб для прокладки электрических кабелей.

Как выбирать диаметр для подключения сантехнических приборов

Диаметры для подключения сантехнических помещений внутри помещения стандартизированы: для унитаза – 110 мм, ванны, душевой кабины и джакузи – 40–50 мм, биде – 40 мм, мойки и раковины – 32–40 мм. Если проводится трубопровод в ванную с несколькими приборами, то все выпуски подключаются к трубе 50 мм, при этом выпуски могут иметь и меньший диаметр, просто подбираются соответствующие переходники и тройники.

Посудомоечную, стиральную машину подключают через тройник к выпуску раковины или мойки любого диаметра или совместно с мойкой к трубке 50 мм.

Диаметр фановой трубы в многоэтажке – 100 мм, для стояка от кухонных раковин он может быть 85 мм. Для стояка в двухэтажном доме достаточно 50 мм или вакуумного клапана. Расход воды даже с двух вертикально расположенных унитазов невелик, сдергивания водяных пробок из раковин можно не опсаться.

Преимущества пластмассовых изделий

Полиэтилен получают из полимезированного этилена. Этилен – органическое вещество с формулой С2Н4, до переработки представляет собой бесцветный горючий газ. После полимеризации образует плотную структуру, упругую и прочную.

Трубы для канализации из ПНД имеют набор преимуществ перед аналогами из других материалов:

Трубы диаметром до 110 мм изготавливают смотанными в бухты, при этом длина цельного отрезка до 200 м. Поэтому большие участки канализации можно делать без стыков, сварки и фитингов, что значительно ускоряет монтаж, снижает стоимость и повышает надежность.
Эластичны, что позволяет укладывать канализацию в траншеи с изгибами и плавными поворотами без применения дополнительных соединений (отводов).
Стоки по таким поворотам сходят без задержек, в них не накапливаются илистые и жировые отложения, как это случается в соединениях.
Внутри имеют гладкую и скользкую поверхность, потому на ней внутри практически не образуется налипание органики, которая мешает стоку вод.
Полностью готовы к монтажу и не требует наружной защиты (покраски, нанесения мастики и т.д).
Срок службы канализации из ПНД больше, чем у стальной. Гарантированный срок – не менее 30 лет. На практике такие системы служат с момента их изобретения уже 50 лет и более

Производители заявляют, что они могут служить до 300 лет.
ПНД лучше металла сохраняет тепло, что важно для наружных сетей. Меньше вероятность замерзания стоков в сильные морозы.
Эластичность материала позволяет выдерживать нагрузки от гидравлических ударов.
Сохраняют внутренний диаметр

Через десятки лет эксплуатации под давлением грунта они могут приобрести форму овала, при этом площадь сечения и пропускная способность не уменьшается.

Основные этапы монтажа

Когда всё закуплено, надо подготовить поливинилхлоридные трубы для укладки. Нарезают их специальными инструментами, но можно воспользоваться и ножовкой по металлу. Место разреза лучше сразу разметить по окружности и резать строго под прямым углом, чтобы соединение получилось герметичным. Края надо аккуратно зачистить наждачной бумагой. Соединительные детали можно нарезать в процессе монтажа.

Монтаж канализационных труб

Любая сточная система располагается под наклоном, угол которого рассчитывается ещё при составлении плана. Для каждого функционального участка могут быть свои расчёты, но в среднем уклон делается 4–7 см на каждый метр. Чтобы трубы не проседали, их надо крепить к стене через 1 метр.

Подготовленные трубы и соединительные детали собираются в конструкцию с помощью герметичных резинок, вставляются плотно до упора. Места соединений должны быть абсолютно чистыми, их рекомендуется для большей прочности смазывать различными герметиками, глицериновыми смазками, мыльными растворами.

При сборке надо рассчитать так, чтобы стыков и швов было поменьше – более цельная конструкция уменьшает риск протечек. Собранные конструкции проверяются на прочность и надёжность, а затем подсоединяются к сифонам и сантехнике.

После проведения работ проводится тестирование канализации на протечки. Для этого вся сантехника включается одновременно, а в раковину и ванну заливается ещё по ведру воды. При обнаружении протечек проблемные места прочнее закрепляются и дополнительно обрабатываются герметиками или строительным клеем. Затем проводится повторный тест.

Классификация, виды и ассортимент

Пластиковые трубы НПВХ для безнапорных систем производят согласно ГОСТам 32413-2013 (с одной стенкой) и Р 54475-2011 (со структурированной стенкой).

В канализационных системах применяют и напорные отводы, изготовленные из нПВХ по ГОСТу Р 51613-2000, рассчитанные в основном на водоснабжение и водоотведение.

Указанные изделия обладают большим количеством параметров, поэтому у них много различных классификаций.

Их принято различать по:

  • Предназначению.
  • Классам прочности.
  • Толщине стенок.
  • Размерам.

Рассмотрим подробнее каждое разделение.

Типоразмеры

Для прокладки уличной канализации используются нПВХ отводы с номинальным наружным сечением от 110 мм.

При этом предельные его значения составляют у отводов:

  • Безнапорных однослойных по ГОСТу 32413-2013 – 1000 мм.
  • Многослойных безнапорных по ГОСТу Р 54475-2011 – 1200 мм.
  • Напорных по ГОСТу 51613-2000 – до 31,5 см.

Для внутренней разводки применяют следующие сечения:

  • Для отводов от приборов – 25-50мм.
  • Для унитаза – 110 мм.
  • Для стояков – 110-160 мм.

Длина устанавливается изготовителем и равняется от одного до 6 метров.

Толщина стенки

От данного параметра зависит прочность изделия, его способность выдерживать грунтовые нагрузки при подземной прокладке, повышенное давление в канале. Поэтому в наружной канализации используются отводы с толщиной стенок от 3,2 мм до 24,5 мм.

Кроме этого, выпускаются многослойные трубы различных типов:

  • Тип А – с гладкими внешними и внутренними стенками, между которыми размещают либо вспененный слой из полимера, либо полые профили.
  • Тип В – с гладкой основой и внешним профилированным слоем, состоящим из кольцевых ребер или профилей различной формы.

Классы прочности

При выборе продукта важно знать какие нагрузки может выдерживать канализационная магистраль под давлением грунта и транспорта. По этому показателю трубы НПВХ подразделяются на кольцевой класс жесткости

Он обозначается аббревиатурой SN и степенями числа 2. Измеряют в килоньютонах на м2:

  • SN2 – жесткость до 2 кН/м2 (магистраль можно прокладывать на глубину, не превышающую 1 метр).
  • SN4 – до 4 кН/м2 (глубина размещения до 6 м).
  • SN8 – до 8 кН/м2 (можно укладывать каналы под дорожным участком с интенсивным движением транспорта, предельная глубина до восьми метров).

Гофрированные отводы, например, относят к классу SN8.

Напорные изделия НПВХ подразделяют ещё по величине внутреннего давления, которое они способны выдерживать

При этом важно иметь в виду, что PN – это не величина давления, а именно класс прочности по этому параметру

Класс прочностиНоминальное давление (в Мпа)
PN60,6
PN101,0
PN161,6
PN202,0

Разделение по назначению

По своему предназначению трубы НПВХ подразделяются на:

  • Безнапорные, используемые в самотечных трубопроводах.
  • Напорные, пригодные для систем с высоким рабочим давлением.
  • Гофрированные, обладающие повышенной кольцевой жесткостью, применяемые на глубоких подземных участках.

К примеру, напорная труба нПВХ с раструбом под клеевую стыковку используется в прокладке напорных канализационных и водопроводных магистралей. В ассортименте имеются изделия со способностью переносить рабочие напряжения от 0,5 до 16 атмосфер.

Достоинства трубопровода из поливинилхлорида

Среди стройматериалов большой популярностью пользуется оборудование, относящееся к ПВХ канализационным трубам и не подвергающееся воздействию агрессивной среды. Стояки имеют однослойную или трехслойную структуру, а их внешняя и внутренняя оболочки состоят из первичного поливинилхлорида.

Характеристики канализационных труб ПВХ.

Если принято решение установить канализационную систему из ПВХ-материалов, то необходимо заранее ознакомиться со свойствами поливинилхлорида. Ведь по истечении определенного срока изменяются показатели, характеризующие прочность материала, и возрастает степень нагрузки на канализационные сети.

Если осуществляют монтаж наружных сетей, ПВХ-труба — наилучший материал для работы, т.к. она является морозоустойчивой и обладает высокими показателями прочности. Трубы, предназначенные для монтажа внутренних систем, обеспечивают качественное выполнение работы, но обладают более низкими параметрами. Материал, используемый для создания системы по удалению нечистот, должен иметь высокую прочность и выдерживать максимальную нагрузку на трубы.

На создание положительных характеристик для труб из ПВХ влияет токсикологическая и биологическая безопасность материала.

Канализационные трубы ПВХ для наружной канализации имеют довольно много плюсов, которые упрощают процесс монтажа, делают систему коммуникаций неподверженной воздействию внешних факторов. Основные достоинства:

Схема укладки канализационных труб.

Повышенная прочность: ассортимент ПВХ изделий представлен несколькими исполнениями, которые отличаются в, первую очередь, коэффициентом запаса прочности, например, одни трубы способны выдерживать нагрузку до 10 МПа (значение коэффициента равно 2,5), другие изделия могут свободно эксплуатироваться и при давлении, равном 12,5 МПа (коэффициент равен 2).
Малый вес, что значительно упрощает процесс монтажа, так как нет необходимости задействовать специальную технику для выполнения работ по укладке.
Простота соединений отдельных участков трубопровода, что обусловлено конструктивными особенностями: каждая труба на одном конце имеет расширение (раструб), соответственно, два изделия очень просто соединяются, так как достаточно вставить одну трубу в раструб другой, а герметичность обеспечивает резиновое уплотнительное кольцо.
Высокая степень устойчивости при контакте с агрессивными веществами, а кроме этого, ПВХ изделия не подвержены образованию коррозии и не деформируются при перепадах температур.
Внутренняя поверхность коммуникаций отличается гладкостью, а это позволяет стокам беспрепятственно продвигаться по системе, по той же причине на стенках не так интенсивно образуется налет.
Устойчивость к повреждению с внутренней стороны, что особенно важно, если в стоках присутствуют твердые фракции загрязнений;
Изделия из ПВХ не подвержены воздействию ультрафиолета.
Длительный срок службы, который можно дополнительно продлить, если не допускать слива канализации температурой выше 45 градусов;
Поливинилхлорид относится к малогорючим материалам.

Коммуникации ПВХ, посредством которых монтируются наружные канализационные сети, не нуждаются в необходимости использования специального оборудования (сварочного аппарата), для их нарезки достаточно ножовки по металлу. К перечню плюсов необходимо добавить и доступную стоимость материалов.

Асбестоцементные трубы

Асбестоцементные трубы долговечные, поэтому из них и делают канализационный трубопровод. Цемент и асбестовое волокно не разрушаются от гнили, кислот или коррозии.

Асбестоцементные трубы в системе ливневой канализации

Преимущества:

  • дешевизна,
  • долговечность,
  • устойчивость к кислотам, щёлочам, агрессивным средам,
  • прочность,
  • простота монтажа,
  • устойчивость к образованию засоров.

Недостатки:

  • хрупкость, неустойчивость к механическим воздействиям,
  • вред людям и окружающей среде.

При низкой стоимости и долговечности асбестоцементные трубы — не лучший вариант. Перевозить и монтировать их тяжелее, чем полипластик — вес выше, чем у полимеров. Также асбестоцемент крошится по краям, из-за чего нарушается герметичность при неправильных или некачественных соединениях. Самое опасное, в особенности для внутренних соединений: экологический вред асбестобетона. Асбест выделяет канцерогены, с ним опасно работать, а рядом с ним жить.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
