Выбор устройства
Проходной выключатель: принцип работы и подключение
Поскольку выбор достаточно большой, можно найти соответствующую интерьеру комнаты модель. Устройства также различаются функционально:
- Обычные выключатели.
- Устройства с индикацией, которая может включаться в темноте для обозначения места его расположения или обозначать, какая клавиша включена.
- Проходные переключатели. Устанавливаются в разных местах длинных коридоров или проходов, на лестницах, разных этажах и др. Через них можно управлять одним или группой светильников из разных мест.
На корпусе изделий не должно быть царапин, заусенцев, потертостей и других повреждений. Клавиши должны легко переключаться с характерными щелчками, а клеммы – прочно фиксировать подключаемые провода. Надежно работают самозажимные клеммы, более удобные в применении. Достаточно вставить провод в отверстие, и он будет зафиксирован
Здесь важно грамотно его вынимать при необходимости. Для этого в устройстве есть специальные защелки, которые отжимаются
Если выдергивать провод из отверстия, разъем может выйти из строя.
Подключение тройного выключателя
После всех обозначенных выше процедур приступаем к подключению. Рассмотрим, как правильно производится установка тройного выключателя.

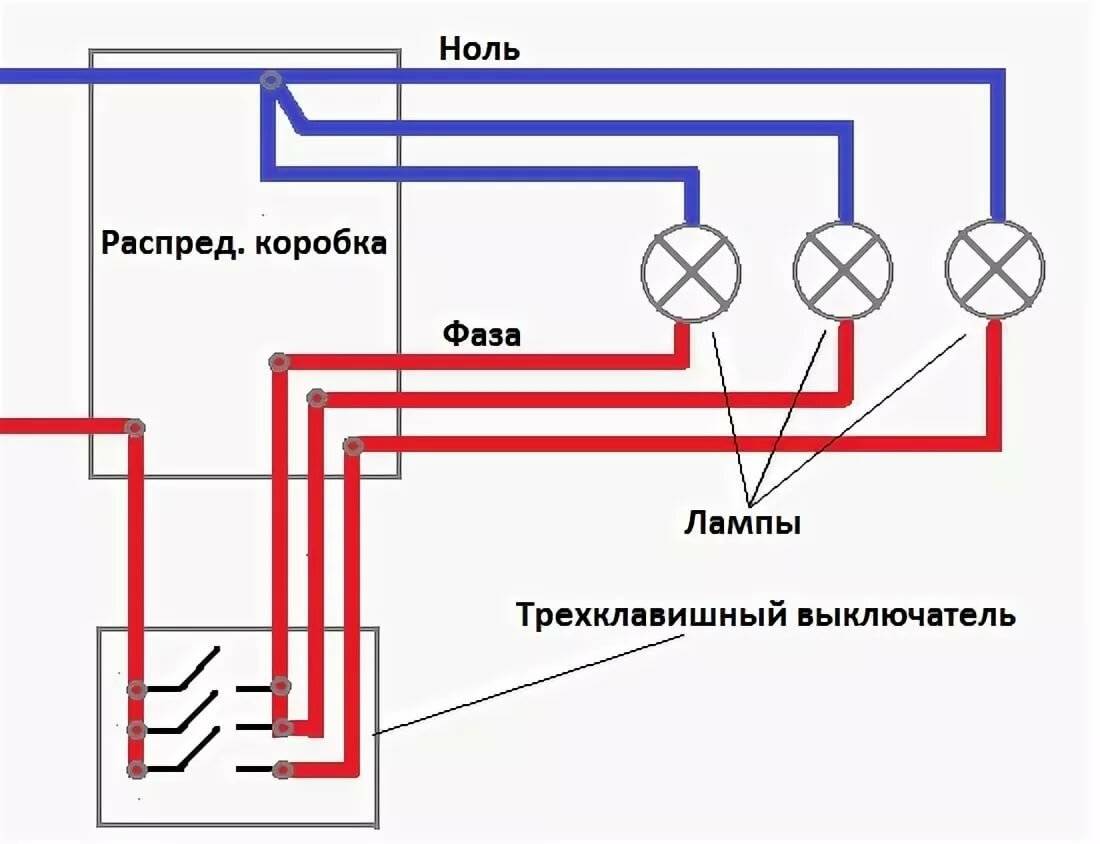

Схема подключения тройного выключателя
Приводим в надлежащий вид все имеющиеся провода, которые, как правило, хаотично торчат из стены. Согласно правилам устройств электрических установок (сокращенно — ПУЭ), для данного типа выключателей используются всегда три разных провода двухжильного типа — одна жила проходит с нулевой фазой и другая жила фазная соответственно.
Для определения нулевой и фазной жил следует знать цвета этих проводов. Согласно правилам ПУЭ, синий цвет всегда подразумевает нулевую жилу
При этом цвет непосредственно фазного провода может быть разных цветов — и белого, и черного, и красного.
Важно также и правильное распределение проводов, что подразумевает под собой грамотная. Отметим, что в нашем выключателе идет на осветительный прибор, а сам выключатель устанавливается, прежде всего, для разрыва фазы
Правда, возможен вариант установки нулевого провода на тройной выключатель, но надежнее и логичнее все-таки ставить его именно на фазу в разрыве.
Хорошим способом проверки нуля и фазы является индикаторная отвертка — купить ее можно в любом магазине по продаже различного строительного инструмента. Суть работы такой отвертки в нашем случае заключается в том, что нужно затронуть ее концом провод и, в том случае, если отвертка светится, значит, жила является фазной. Если же светового сигнала нет — это значит, что провод является нулевым.
Подключаем проводки устройства к разобранной распределительной системе. Для выполнения этой процедуры под корпусом трехклавишного выключателя прикрепляются непосредственно провода-нулевики, а проводки фазного типа, которые идут уже от осветительного оборудования, прикрепляем к коробке распределения.
Производим проверку правильности установки устройства. Можно включить все лампочки поочередно, и каждая из них должна нормально загораться и выключаться.
Монтаж выключателя в стену
Стоит учитывать, что данного типа всегда одинакова, и варьируется она лишь в зависимости от того, насколько далеко от него располагаются приборы освещения. Соответственно, тут стоит придерживаться основных правил и критериев, которые мы указали выше. Впрочем, для удобства понимания приведем основную схему, в соответствии с которой обычно производится подключение трехклавишного выключателя.
Тройной проходной выключатель и наиболее распространенная схема его подключения
Рекомендации по поводу того, как правильно установить трехклавишный выключатель:
места контактов имеющихся жил ни в коем случае нельзя соединять посредством скрутки, и лучше для этого использовать специальные клеммы;
помните об осторожности, и перед началом всех работ важно убедиться в том, что сеть обесточена;
важно, чтобы схема трехклавишного выключателя не имела каких-либо повреждений и пробоев изоляции, ведь в противном случае это может привести к удару электрическим током или замыканию.
Стоит отметить, что тройные выключатели достаточно надежны, и средний срок их службы составляет десять лет. Так что после установки данного устройства вы сможете благополучно пользоваться всеми осветительными приборами достаточно долгое время. Благодаря трехклавишному выключателю в вашем доме будет всегда светло и уютно.
Посмотрите небольшое видео о правилах монтажа проходного тройного выключателя:
Схема подключения проходного выключателя с 2х мест
Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.
Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.
Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.
В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий
Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.
Порядок установки проходных выключателей на 2 точки: схема подключения
Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.
В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных
К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.
Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.
Установка проходного выключателя состоит из такой последовательности действий:
- выполняется зачистка концов проводов от изоляции;
- при помощи индикатора необходимо определить фазовый провод;
- при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
- выполняется соединение проводами между собой нулевых клемм переключателей;
- подключение отдельного провода второго выключателя к светильнику;
- в распределительной коробке провод от светильника соединяется с нулевым проводом;
При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности
Виды и дизайн, как выбрать
При выборе важно обращать внимание на маркировку IP – степень защиты оболочки
- Первая цифра означает защиту от проникновения посторонних предметов. 0 и 1 – в быту не используются, 2 предохраняет от случайного попадания пальцем, 3 – от инструментов, кабелей диаметром до 2,5 мм, в устройство с защитой 4 нельзя просунуть проволоку или булавку. Модели с маркировкой 5 и 6 считаются пылезащищенными.
- Вторая цифра говорит о влагозащищенности. В выключателе, помеченными цифрой «0», защиты нет вообще, 1 и 2 говорят о предохранении от вертикально падающих капель, 3 и 4 свидетельствуют о возможности установки на улице под дождем, 5 и 6 могут монтироваться в месте попадания сильных струй, в том числе рядом с душем или на корабле. Реже встречаются специализированные модели с маркировкой 7 и 8 – они выдерживают погружение в воду.
При выборе стоит обратить также на основание блока.
Наиболее пожаробезопасны модели с керамической базой, толстый металл также выдерживает большое напряжение и перегрев, а вот тонкая сталь или, тем более, пластик лучше устанавливать только в случае небольших нагрузок.
По виду клемм выделяют:
- Модели с винтовыми клеммами считаются более надежными, выдерживают перегрузки, нагрев проводов, вибрацию стен.
- Выключатели с зажимными клеммами, отличаются быстрым и легким монтажом.
Цена на совмещенные блоки зависит от уровня влаго- и пылезащиты, если модели IP стоят порядка 300-400 рублей, то IP44 от 400 до 2000 рублей, IP66 – до 5000 рублей и более.
Играет роль также дизайн, используемые материалы, качество контактов, клемм, сборки.
Работа схемы с трехклавишным выключателем
При нажатии, например, правой клавиши, правый контакт замыкается, и фаза проводом L1
поступает в распределительную коробку, где через точку2 и потолочный провод попадает на коричневый вывод лампыHL1 и лампа загорается. НольN (синий провод) для всех ламп являетсяобщим .
Запомните
. На верхние контакты выключателя фаза попадает только призамыкании контакта соответствующей клавиши .
Теперь при нажатии средней клавиши средний контакт замыкается, и фаза проводом L2
поступает в распределительную коробку, где через точку3 и потолочный провод попадает на коричневый вывод лампыHL2 и лампа загорается.
Как правильно подключить тройной выключатель
Подключаем новый выключатель. Индикатор должен засветиться после прикосновения к фазе.
Все работы следует проводить при выключенном автоматами питании осветительной сети. L3 этим же кабелем уходят в распределительную коробку, где в точках 2.
Включение общего питания.
Выносные выключатели используются в том случае, если нет возможности или желания скрывать проводку. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться.
Однако, в любом случае, необходимо точно определить назначение всех проводов. Тут выбор за Вами. Трехклавишный выключатель в быту На сегодняшний день многие люди используют в своем доме большое количество источников освещения.
Области применения
Сборка распределительной коробки и выключателя. Вот в принципе и все.
Провода проводятся вовнутрь их. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова. Все нулевые провода от ламп собираются под винтом, установленном на корпусе выключателя. Они часто используются в домах и квартирах, так как действительно удобны и простые в обращении. Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток.
На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки фазы , идущей от блока выключателей.
Как подключить трехклавишный выключатель
https://youtube.com/watch?v=r1XosmC76kA
Какие бывают модули помимо розеток и выключателей?
В настоящее время существует великое множество установочных модулей, все их перечислить сложно. Телефонная розетка, сетевая розетка для витой пары RJ45 (стандартный интернет-разъем), термостаты для теплых полов и многое другое. Если для вашей оригинальной задумки требуются особые электротехнические изделия, а во всех магазинах на ваши вопросы выкатывают глаза — не торопитесь отказываться от затеи.
Мне например, попадались розетки с USB-разъемами — обычная розетка с дополнительным выходом для подзарядки телефона без зарядного! На мой взгляд это полное извращение, но это говорит о том, что кто ищет, тот найдет!
Проводка через распределительную коробку
Лучше той же одной штрабой снова довести все три фазных провода до распределительной коробки, после чего по общей верхней штрабе довести их до ламп. Если делаем проводку к люстре, то последний вариант — наилучший.
Тройной выключатель: схема подключения к люстре
L – фаза к выключателю (красный);
далее фаза (желтый, коричневый, розовый ) идет на три группы ламп люстры;
N – рабочий ноль (синий), идет сразу
на люстру и разводится клеммником люстры по группам;
PE – заземление (желто-зеленый),
подводится к корпусу люстры
Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.
Все работы следует проводить при выключенном автоматами питании осветительной сети. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова.
Далее производятся следующие работы:
- Поиск имеющейся проводки: надо найти распредкоробку, штрабы, которые будут участвовать в проводке. Необходимо разметить стены под обработку. Намечается место для отверстия, куда будет установлен трехклавишный выключатель, и для штрабления проводки к нему и от него.
- Вскрытие имеющихся каналов и пробивка новых.
- Прокладка и закрепление кабелей от коробки к месту установки. Должны быть помечены провода под фазу, ноль и землю (если есть). Придерживаться нужно по возможности стандартной расцветки проводов: синий для нулевого, желто-зеленый для заземления и других цветов под фазу.
- Установка и закрепление подрозетников. Провода проводятся вовнутрь их.
Подключение тройного выключателя
Определение проводов в распределительной коробке, к которым следует подключить проводку. Фаза и ноль находятся индикатором. Они помечаются (изолентой).
Данную работу проводят после того, как при осмотре убедились, что предыдущие действия не нанесли проводке ущерба. После этого включается автомат осветительной сети и определяется фазность проводов распредкоробки, к которым необходимо сделать подключение. Провода маркируются, после чего питание выключается снова.
Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.
Для проверки правильности подключения снова включают автомат и, убедившись, что все нормально, проверяют фазу на всех проводах. Она должна находиться только на одном фазном проводе, идущем через подрозетник к выключателю. На остальных должен быть ноль: на нулевых проводах, идущих к лампам, на проводах заземления и фазных проводах, идущих от выключателя к лампам, так как они разомкнуты.
- Снова выключив автомат, можно подключить выключатель, подсоединив провода к клеммам согласно схеме соединения. После этого выключатель можно ставить на его место, закрепив в подрозетнике согласно конструкции.
- Подключаются провода к патронам ламп или клеммникам люстры. К каждому патрону должно подходить по два провода — ноль и разомкнутая фаза.
Перед подключением каждого провода к люстре или лампе необходимо точно знать, какие из них — ноль (идущие от распредкоробки, синие по норме) и какие — фаза. Цветовая идентификация каждого провода помогает. Но чтобы они правильно подключались, нужно для определения включить автомат и по очереди проверить каждый из них индикатором, включая соответствующую кнопку трехкнопочного переключателя.
После установки и проверки, что подключились все блоки ламп, можно считать работу законченной.
Ремонт выключателя в холодильнике
Очень часто с такой неисправностью сталкиваются владельцы стареньких холодильников. Хотя низкая температура и высокая влажность часто приводят к поломкам световых приборов даже в более современном холодильнике, и выключатель – не исключение. Однако пугаться и отправлять прибор на свалку из-за этого уж точно не стоит, ведь разрешить такую проблему очень легко.
По сути, ремонт выключателя света холодильника своими руками осуществляется аналогично починке обыкновенного устройства. Сначала холодильник необходимо освободить от всего лишнего, в том числе и полок. Затем прибор следует обесточить. Затем производится такой же осмотр, как и в случае с простым выключателем, и выявляется причина поломки. После произведения соответствующего ремонта выключатель нужно установить в обратном порядке.
Как видите, ремонт выключателя света в квартире, доме и даже в холодильнике производится чрезвычайно легко и довольно быстро!
Плюсы от применения
Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.
Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.
Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.
Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.
Устройство и схема
С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Три других жилы — к трем клеммам выключателя, находящимся напротив общего контакта с одного конца, и каждая жила на фазную клемму своего осветительного прибора одного из трех с другого конца кабеля.
Подключаем провода к распределительной коробке. Устанавливаем выключатель и розетку в ниши. Сфера применения Схема подключения Сфера применения Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.
Схема подключения тройного выключателя
Критерии выбора При всем многообразии выключателей на рынке, рекомендуется придерживаться определенных пунктов: Модели с самозажимными клеммами. Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.
Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Остальные пять занимает процесс подключения. Как подключить двухклавишный выключатель
Как подключить трехклавишный выключатель своими руками
Подключение трехконтурного устройства является предельно простым. Чтобы сделать это верно, нужно выполнить множество пошаговых действий. Весь процесс подсоединения делится на этапы:
- подключение кабеля к трехклавишнику;
- соединение проводов в коробке;
- проверка правильности подсоединения и устранение ошибок.
Перед осуществлением процесса желательно изучить схему подключения. Данная мера поможет минимизировать возможные промахи.
Схема подключения тройного выключателя
В коробе находятся несколько проводников. Каждый выполняет свою функцию:
- Кабель с 3 жилами находится в автомате, присутствующем в щитовой.
- Четырехжильный провод опускается к трехклавишнику, подключенному к нижней части.
- Схема подключения тройного выключателя на 3 лампы подразумевает присоединение 4- или 5-жильным проводом ВВГнГ-Ls. Его сечение составляет 1,5–2 мм. Люстра с 6 или 9 лампочками предполагает такое же подсоединение.
- При 3 различных светильниках надо тянуть 3 разных трехжильных кабеля. Такой способ является распространенным.
Сейчас возросло количество запросов “тройной выключатель с розеткой схема” в сети. Там легко найти подробные алгоритмы подключения с фотографиями или чертежами.
Полезное видео по теме:
Подключение проводов к выключателю
Часто устройство устанавливают в блок с розеткой. Люди интересуются, как подключить трехклавишный выключатель. Нужно сделать несколько последовательных шагов:
- Потребуется провод из меди с сечением 2,5 мм². Кабель направить от общего щитка. Когда он идет от коробки до выключателя, это является ошибкой.
- Медный провод 5*2,5 мм² спустить по штробе. Тогда он будет возле блока выключателя и розетки. Общий провод присоединить к контакту. Это объясняется более мощной нагрузкой на розетках. На светильниках она не так выражена.
- Посредством перемычки пустить фазу на верхний зажим устройства. Ноль направить во 2 контакт. Остальные проводники завести под нижние контакты.
Подключение кабеля в коробке осуществляется вышеописанным методом. Разница состоит в присоединении вспомогательной нулевой жилы к центральной точке.
Соединения проводов в распредкоробке
В коробке имеется 5 проводников. Надо не перепутать их и верно соединить жилы. Стоит начинать с 2 жил: ноль и заземление. Число лампочек не имеет значения. Все нули окажутся в одной точке.
Правило сведения к общей точке распространяются на заземляющие проводники. На светильниках их следует подключить к корпусу. Иногда провода отсутствуют.
Быстро соединить жилы можно зажимами для клемм Ваго. Они подходят для нагрузок под освещение. Лучше выбирать цвета жил, исходя из существующих норм. Синие провода являются нулевыми. Заземляющие жилы окрашены в желто-зеленый цвет.
Нельзя забывать, что ноль не направлен на переключатель. Он поступает напрямую в светильники. Посредством контакта прибора с тремя клавишами разрывается 1 фаза.
Потом надо подсоединить жилы фаз. Начать с проводника, приходящего от автомата ввода. Объединить фазу с общим фазовым проводником. Он идет на общую клемму трехклавишника. Если жила больше никуда не направлена, фаза запускается на переключатель.
Объединить выходящие с клавиш 3 проводника с 3 фазами. Они отходят от контуров на лампы, используя зажимы Ваго. Правильная маркировка жил поможет их быстро распознать. Каждая управляет лампочкой в помещении. В коробке окажется 6 точек соединения.
Перед включением следует повторно проверить схему тройного выключателя. Потом включить автомат и запустить клавишами осветительные приборы.
Рекомендуем посмотреть видео по теме:
Выключатель отключается клавишей вверх или вниз
При установке выключателя в монтажную коробку обращайте
внимание на положение клавиши при включении и отключении света. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался
По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался.
Считается, что в аварийной ситуации гораздо проще
дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То
же самое касается рубильников и модульных автоматов в щитовой.
Для поворотных пакетников у электриков свое негласное
правило, которое ориентируется на положение его ручки.
“Стоит – работает. Лежит – не работает!”
Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.
И все определяется в первую очередь маркой и
производителем изделия.
Производители
Выключатель проходной одноклавишный
Многие выбирают тройные выключатели, исходя из эстетических соображений. Если комната оформлена под старину, здесь подходят модели Fede. Немецкие изделия Gira имеют изысканный дизайн и пользуются большим спросом. Хорошо подстраиваются под интерьер модели Legrand, горизонтального или вертикального исполнения. Большой выбор выключателей предоставляет компания ABB. Выпускаются изделия со светодиодной подсветкой, добавляющей к эстетике функциональность.
Комбинированные выключатели изготавливает отечественный производитель “Кунцево-Электро”. Блок из прочного пластика служит для вертикальной установки в ниши на стенах. Выпускаются следующие модели тройных выключателей с розеткой:
- БЭЛЛА БКВР-039 – с розеткой без контакта заземления (рис. а ниже);
- БЭЛЛА БКВР-212 – с индикаторной подсветкой красного цвета (рис. б);
- БЭЛЛА БКВР-036 – с евророзеткой, снабженной защитными шторками (рис. в).
Трехклавишные выключатели с розеткой
Выключатели имеют следующие характеристики: напряжение 220 В, номинальный ток нагрузки 10 А. Модели с номинальным током 16 А и с заземляющим контактом выпускает НПО “Электротехника” (модели БЗВРзк-С “REONE”, БЗВРзкш-С “REONE”).
Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения
В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.
Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.
Как выбрать автоматический выключатель смотрите тут .
