Подключение и эксплуатация
Установка детали на отопитель не требует никаких специальных знаний. Понадобится лишь набор ключей, чтобы иметь возможность затянуть клапан, и паста-герметик, при помощи которой можно будет «запечатать» стыки.
Подключение трехходового клапана к котлу осуществляется по единственно возможной схеме, так что перепутать ничего не получится даже при особом желании. Есть смысл нанимать мастера, только если замена производится по гарантии, и за нее ничего не нужно платить. В противном случае можно все сделать самостоятельно в течение получаса и сэкономить несколько сотен рублей.
Описанное выше устройство наглядно демонстрирует, что агрегат состоит из минимального количества деталей, а значит, обладает высокой надежностью. Неисправности трехходового клапана газового котла могут проявляться только в нарушении герметичности корпуса или выходе из строя мембраны. Больше ломаться абсолютно нечему. Поломки происходят крайне редко и могут быть следствием заводского брака или неправильного использования.
Ремонт трехходового клапана котла с экономической точки зрения будет абсолютно нецелесообразным. Можно, конечно, попробовать запаять прохудившийся корпус, но вскоре в нем вновь образуется дырка, так как этот процесс уже необратим.
При этом новое устройство можно купить за 500-700 рублей, произвести замену и еще много лет не знать о проблемах с этим узлом. А починить внутреннюю мембрану будет уже невозможно из-за сложности доступа к месту поломки.
Подключение в смесительном узле
Смотреть галерею
Если вас заинтересовала продукция Esbe, клапан трехходовой может быть вами приобретен в любом магазине соответствующих товаров. Стоит только перед этим рассмотреть, как используется кран в системе теплый пол. Применение смесительного узла позволяет создавать в системе дополнительный контур. Двумя точками он соединяется с распределительным коллектором, это позволяет обеспечить постоянную циркуляцию воды на выходе. Что касается входа, то поток обеспечивается исключительно в том случае, если есть потребность получить дополнительное тепло. Клапан с термостатом присоединяется к смесительному узлу. По той причине, что в точке находятся все клапаны, они заужены, что может стать причиной недостаточного расхода насосного оборудования. Для его увеличения необходимо создать дополнительную линию, с помощью которой можно снизить потребление электричества насосом. В процессе проведения монтажа стоит помнить о том, что вторая линия не всегда требуется. Ряд моделей клапанов обладает достаточно большим проходом. Трехходовой клапан Esbe, схема подключения которого может быть разработана на основе инструкций, представленных в статье, может предполагать недостаточную мощность потока на первой линии. В этом случае термостат не имеет возможности открыть проход необходимой величины. Данный вопрос можно с легкостью решить двумя способами: первый предполагает заужение второй линии, тогда как другой вариант заключается в монтаже на нее балансировочного клапана. Последний вариант считается более продуктивным, так как позволяет настроить поток.
Что такое трехходовой клапан и для чего он необходим в системе обогрева
Установка данного устройства оправдана там, где отопительная система учитывает разбитие циркуляционного потока на 2 контура, выделяющиеся типом режима – постоянный и переменный. Постоянный режим очень часто применяется для использования в тех приборах, в которые нужно подавать качественный тепловой носитель в конкретном объеме в течении всего времени. Переменный же поток предназначается для тех потребителей, которым качественный показатель носителя тепла не важен. Для них основное, в первую очередь, строгое его кол-во, по которому и выполняется регулировка подачи.
Среди арматуры запорной существует и еще одна разновидность, которая исполняет аналогичные функции, но считается двухходовой. Но трехходовой клапан не прекращает работу абсолютно по другому. Его конструкция такая, что она не в состоянии закрыть контур, для которого важен постоянный гидравлический режим. Он всегда будет в открытом состоянии, и настроен собственно на необходимый объем носителя тепла. Значит, приборы-потребители всегда будут удовлетворены и в качественном и в количественном показателе подаваемого объема.
Трехходовой клапан не в состоянии закрыть поступление носителя тепла на тот контур, где важен постоянный поток. Этим он и разнится от двухходового. А вот с перекрытием переменного справляется очень удачно. Это дает способность регулировать как напор, так и расход носителя тепла. Кстати, от двухходовых клапанов тоже можно достичь того же эффекта, если два устройства объединить в одной конструкции. При этом, их необходимо настроить на реверсивную работу: когда закрывается один, открывается второй.
Какие трехходовые клапаны бывают
Эту запорную арматуру делят по принципу действия на разделительные и смесительные. Уже само наименование объясняет принцип их действия и чем они разнятся. Смесительный имеет один выход и два входа, благодаря чему он качественно смешивает два самых разных потока. Это, к примеру, нужно для уменьшения температуры носителя тепла для конкретных потребителей. К примеру, для полов с подогревом: в них вода должны подаваться при температуре не больше 65 градусов, в то время как в батареи отопления ее температура намного выше.
Чтобы качественно настроить подачу носителя тепла на потребителя с необходимой температурой, важно знать ее показатель на двоих потоках, высчитать пропорции смешивания и настроить клапан. Так мы приобретаем нужный режим температур
Трехходовой клапан разделительного действия ведет себя с точностью до наоборот
Его назначение – делить ключевой поток на 2 вторичных. В собственной конструкции он имеет всего один вход, зато – два выхода. Он используется очень часто при горячем водоснабжении, обеспечивая равноценное по количеству и качеству поступление горячей воды к потребителю. Также профессионалы его используют и для воздухонагревателей
Трехходовой клапан разделительного действия ведет себя с точностью до наоборот. Его назначение – делить ключевой поток на 2 вторичных. В собственной конструкции он имеет всего один вход, зато – два выхода. Он используется очень часто при горячем водоснабжении, обеспечивая равноценное по количеству и качеству поступление горячей воды к потребителю. Также профессионалы его используют и для воздухонагревателей.
Две разновидности трехходовых клапанов снаружи никак не выделяются. Но, если взглянуть на них в разрезе, то разница будет объяснима. В устройстве смесительного действия поставлен один шаровой клапан на штоке, который находится строго по самому центру и закрывает главный проход. А разделительный имеет два шаровых клапана, которые находятся на выводных патрубках. Когда первый закрывает один отрезок трубы, второй отрывает другой.
Как управляется трехходовой клапан
Как и каждая арматура запорного типа, трехходовой клапан, необходимый для определенной системы, рассчитывают по диаметру трубы, подводящей тепловой носитель, и по давлению в системе. Для того, чтобы провести сертификацию системы обогрева, есть конкретные Нормы по данным устройствам. И отклонение от них является грубым нарушением
Особое внимание уделяют несоответствию внутреннего давления отопительных систем и клапана
Конструктивные особенности
Кран выглядит как тройник с Т-образным расположением трубок. По этой причине сантехники стали называть его тройником. Что касается конструкции механизма, то она включает в себя:
- Герметичный металлический корпус, который надежно защищен от проникновения влаги, коррозийных процессов и прочих негативных воздействий. В качестве материала для изготовления корпуса задействуют чугун, бронзу, сталь или латунь.
- Затвор с несколькими проходными каналами, которые обладают разной формой.
- Три отверстия (выходное, с подводом горячей и холодной воды).
Треххододовые краны могут отличаться некоторыми дополнительными характеристиками
Также тройник может отличаться рядом дополнительных свойств, которые указываются на его упаковке. В зависимости от типа затвора, вмонтированного в механизм, выделяют конусные, цилиндрические или шаровые изделия. Принцип крепления бывает фланцевым, муфтовым, вварным или штуцерно-торцовым. Управление механизмом осуществляется вручную, приводной системой или электронным регулятором. Что касается формы заглушки, то она бывает трех видов – S, T, L.
Принцип работы
Трехходовой кран оборудован тремя патрубками для подключения линий. Между ними устанавливается вентиль регулирующий подачу воды в два из трех ответвлений. В зависимости от ориентации крана и его подключения он выполняет две функции:
- смешивание двух потоков теплоносителя на один выход;
- разделение с одной линии на две выходные.
Трехходовой кран, как и четырехходовой, не осуществляет перекрытие каналов, подведенных к нему, а только перенаправляет жидкость от входа к одному из выходов. Единовременно может быть закрыт только один из выходов, либо частично перекрыты оба.
В самом простом варианте радиаторы напрямую подключаются к котлу, последовательно или параллельно. Настраивать отдельно каждый радиатор по тепловой мощности нельзя, допустимо только регулировать температуру теплоносителя в котле.
Чтобы все-таки регулировать отдельно каждую батарею, можно вставить байпас параллельно радиатору и после него регулирующий кран игольчатого типа, с помощью которого контролировать количество теплоносителя, проходящего через него.
Байпас при этом нужен для сохранения общего сопротивления всей системы, чтобы не нарушать работу циркуляционного насоса. Однако такой подход весьма накладно реализовывать и сложно эксплуатировать.
Трехходовой клапан фактически совмещает точку подключения байпаса и регулирующей арматуры, делая подключение компактным и легким в управлении. Кроме этого за счет плавной регулировки легче добиться целевой температуры в ограниченном контуре, содержащем один или два радиатора в конкретном помещении.
Если ограничить часть тока теплоносителя от котла и дополнить его обраткой, водой, возвращающейся от радиатора к котлу, то снижается температура обогрева. Котел при этом продолжает работать в прежнем режиме, поддерживая установленный нагрев воды, скорость обращения воды в нем не снижается, зато уменьшается потребление топлива.
Если используется один циркуляционный насос на всю систему отопления, то он располагается со стороны котла по отношению к включению трехходового клапана. Устанавливают его на обратном входе котла, по которому поступает уже остывшая вода от радиаторов, выступая в роли разделителя потока.
По входу к нему подается горячий теплоноситель от котла, в зависимости от настройки клапана поток разделяется на две части. Часть воды идет к радиатору, а часть сразу же сбрасывается в обратный ход. Когда нужна максимальная тепловая мощность клапан переводят в крайнее положение, при котором соединены вход и выход, ведущий к радиаторам.
Если обогрев не нужен, то весь объем теплоносителя поступает по байпасу в обратку, котел работает только на поддержание температуры в отсутствие реальной теплоотдачи
Недостаток такого подключения – сложная балансировка отопления, чтобы в каждое ответвление и к каждому радиатору поступало одно и то же количество теплоносителя, кроме того при последовательном подключении к крайним радиаторам доходит уже остывшая вода.
В многоконтурных системах проще всего разрешить проблему с неравномерным распределением тепла – использование коллекторной группы с циркуляциями насосами на каждом отдельном контуре
Это особенно важно в домах с двумя и более этажами и большим числом радиаторов или при наличии теплого пола
Трехходовой клапан при этом работает на смешивание двух потоков. По одному вводу подключается линия от котла, а по второму от трубы обратки. Смешиваясь, вода поступает на выход, подсоединенный к теплообменнику.
Такая схема подключения особенно актуальна при подключении теплого пола
Она дает возможность ограничить максимальную температуру воды в контуре, что особенно важно, учитывая максимально допустимое значение в 35ºС при температуре теплоносителя от котла в 60ºС и выше
Циркуляция воды в трубах теплого пола постоянно поддерживается, что необходимо для равномерного нагрева без перекосов. Фактически горячая вода от котла поступает лишь для подогрева остывающего теплоносителя в контуре теплого пола, а излишек сбрасывается обратно к котлу.
Таким образом, даже в высокотемпературном отоплении, где котел греет воду до 75-90ºС, есть возможность обустроить теплые полы с нагревом 28-31ºС.
Трехходовой линейный клапан
ГлавнаяПолезная информацияСтатьиТрехходовой линейный клапан
Вернуться к списку
Трехходовой линейный клапан предназначен для смешивания, направления и разделения жидкостей, отличающиеся температурой, с целью получения на выходе потока с нужными параметрами.
Работает трехходовой клапан с помощью специального затвора (штока), который ограничивает потоки жидкости, но полностью их не перекрывает. Это позволяет им смешиваться в необходимых соотношениях, набираться или сливаться.
Внешне это металлическая деталь, сделанная из латуни высокого качества с резьбовыми соединениями, имеющая три отверстия: два — для входа, одно — для выхода смешанного потока.
Существующие виды
Трехходовой клапанработает с помощью автопривода, который передает ему информацию, поступающую от системных датчиков. Элемент выполняет свои функции тем эффективнее, чем точнее используемый привод. Из всех существующих конструкций (электричество, пневматика, гидравлика) наиболее востребованным и качественным является трехходовой клапан с приводом, который работает от электрической сети.
Применение
Трехходовой клапан с приводом получил распространение в сетях любого вида, где необходимо корректировать пропорции 2-х разных потоков жидкости для регулирования температуры теплоносителя на выходе. Сфера его применения:
- Для отопления. Применяется в ситуациях, когда необходимо для помещений, имеющих разную теплоизоляцию, уравновесить уровни температуры. Это удобно в смысле комфорта и выгодно из экономических соображений.
- Для водоснабжения. Клапан используется для непрерывного регулирования расхода горячей или охлажденной воды в открытых контурах и внутренних системах. Он позволяет получить стабильный поток воды необходимой температуры.
- Для кондиционирования. Клапан применяется в системах охлаждения и предназначен для плавного регулирования потоков холодоносителя.
- Для теплых полов. Данный элемент остро необходим в этих отопительных системах. Он дает возможность не нагревать поверхность теплых полов до температур, которые выше комфортных, что позволяет избежать неприятных моментов.
Производитель Honeywell
Американская компания Honeywell, уже больше века занимающая лидирующие положения в сфере автоматизации и регулирования, предлагает новый высокотехнологичный продукт — клапан трехходовой с приводом Honeywell. Оптимальное применение, легкое управление, низкая интенсивность утечки, саморегулируемое уплотнение, прочность, компактность и долговечность выгодно отличают эту модель от других. Honeywellshop является официальным дилером компании Honeywell и предлагает трехходовые клапаны этой торговой марки с официальной гарантией от производителя. Они специально разработаны для точного управления температурой холодо- и теплоносителя в различных системах, отличаются прочностью и работают долго и безотказно. Вернуться к списку
Виды по способу управления
Виды управления зависят от условий работы и назначения. Фиксирующие датчики тепловой магистрали передают команды контролерам, а те координируют действие поставщиков энергии.
Различают типы приводов:
- с терморегулятором;
- электропривод;
- пневматический;
- гидравлический.
Привод с ручной регулировкой встречается гораздо реже.
С ручным управлением
Клапан с ручным управлением
Шток приводится в движение с помощью поворотной рукоятки или вентиля. Для удобства устанавливается управляющая панель, на которой нанесены отметки. Риски соответствуют определенным тепловым гидрорежимам.
- К положительным моментам относится:
- низкая стоимость ручного привода;
- непосредственный контроль показателей режима;
- возможность мгновенной смены порядка работы.
С терморегулятором
Клапан с термоголовкой позволяет регулировать потоки теплоносителя
Трехходовой кран для отопления оснащается термостатом, в котором присутствует жидкость или газ. Внутренняя среда реагирует на все изменения температуры потоков. Нагрев до заданных параметров приводит в действие систему поршней термоклапана и поступление горячего течения блокируется.
Трехходовые узлы с терморегулятором бывают механического действия или электронного. Механические работают автономно, а электронным требуется подключение электроэнергии или питания от батарейки. Недостаток второго вида компенсируется абсолютной автоматизацией. Электронное регулирование позволяет задавать изменение порядка отопления по дням недели, времени суток.
С электроприводом
Устанавливается электромагнит (соленоид) или применяется комбинационный сервопривод, смонтированный на электродвигателе с передаточным механизмом. Привод координируется измерителями температуры или давления, которые ставятся в обвязочном контуре. Узел сразу комплектуется сервоприводом или поставляется без него, что дает возможность оптимального выбора устройства для приведения в действие.
Учитываются технические характеристики по току, напряжению, мощности, способности к перегрузкам
Выбирают экономичный и надежный, без высоких расходов на эксплуатацию, обращают внимание на окружающие условия работы и требования безопасности
Гидравлические
Трехходовой клапан для отопления с терморегулятором снабжается термостатом, установленным внутри корпуса. Устройство работает по параметрам температуры воды на выходе, которые задаются в заводских условиях. Гидравлический привод включает корпус с мембраной в форме тарелки.
К положительным моментам использования относится невысокая цена. Отрицательной стороной считается потребность выбора гидропривода под температуру жидкости в тепловой магистрали. Вторым минусом является невозможность перемены нагревательного режима, установленного на заводе.
Пневматические
Пневмопривод автоматизирует работу распределительного клапана и применяется для дистанционного управления. Приводы представляют собой цилиндр с поршнем, который движется под действием сжатого воздуха.
Преимущества использования пневмоприводов:
- быстрое управление при изменении условий окружающей среды;
- простота конструкции и взаимозаменяемость;
- изменение усилия достигается простым ограничением напора воздуха в приводе.
Как правильно выбрать?
Подбирать трёхходовой клапан рекомендовано в магазинах специализированного типа. Выбирая модель надо отталкиваться от его характеристик. При покупке прибора нужно:
- изучить всю документацию — гарантийную, сертификат производителя, инструкцию по установке и эксплуатации;
- отдавать предпочтение бронзовым или латунным приборам — они не будут расширяться при нагревании;
- отталкиваться от пропускной способности вентиля — этот параметр должен соответствовать производительности котла;
- подобрать клапан с поперечным сечением, которое точно совпадает с размером труб пола, при несовпадении придётся покупать переходники.
Важный момент — даже кажущееся совпадение диаметров входного и выходного отверстия клапана, не говорит о пропускном уровне. На это влияет размер внутреннего сечения отверстий. Данный параметр прописывается в сопроводительных документах.
Выбирать устройство нужно исходя из размера отапливаемого помещения — для больших площадей рекомендован автоматический прибор, он способен поддерживать нагрев на должном уровне. Для маленьких комнат достаточного простого с термоголовкой, он справится со своими функциями, поэтому нет смысла переплачивать за более сложную модель.
При покупке необходимо визуально осмотреть устройство на наличие сколов, трещин. Если прибор латунный, то внутри он должен быть золотистый.
Приобретение автоматических устройств облегчит процесс регулировки. А наличие программного обеспечения позволит настраивать температуру с учётом времени и дня недели.
Внутреннее устройство
Есть два вида поворотных клапанов – седельные и поворотные. Они отличаются внутренним устройством и типом прилагаемого усилия для регулировки.

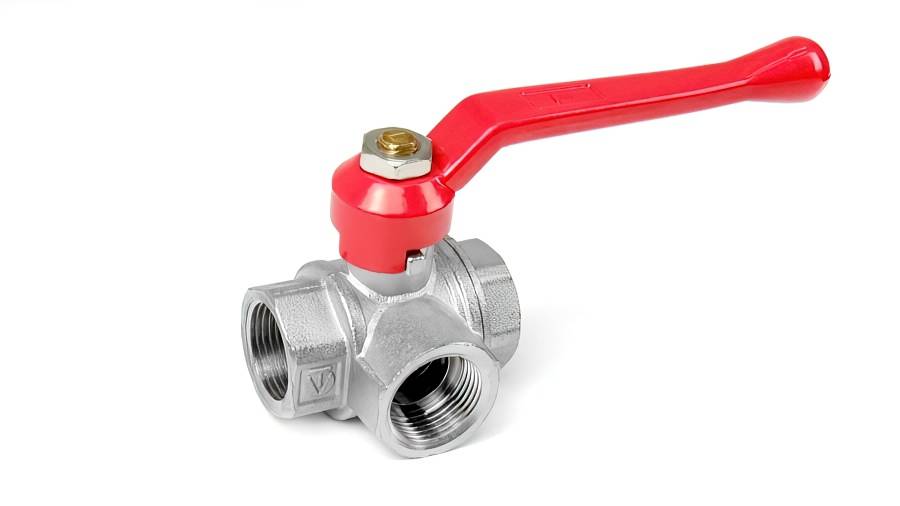

В поворотном трехходовом кране есть шаровая заслонка. Она проворачивается, перекрывая одно направление и открывая другое (см. рис). Внутреннее устройство такого крана схоже с шаровым вентилем.
Принцип работы поворотного трехходового клапана
В седельном трехходовом кране есть шток с одним (в смесительном) или двумя (в разделительном) запорными устройствами (см. рис). Они представляют собой металлические шарики, которые плотно усаживаются в гнездо. Когда один из них перекрывает поток, второй – полностью открыт.
Принцип работы седельного трехходового клапана.
Правила монтажа и эксплуатации крана
Прежде чем браться за установку узла, необходимо познакомиться с условиями монтажа и эксплуатации, изложенными в технической документации и на маркировке.
Важно при монтаже трехходовых конструкций определить положение выходных и входных патрубков в соответствии с направлениями потоков в системе. В этом могут помочь стрелки, нанесенные на корпус изделия. В период эксплуатации необходимо осматривать устройство на предмет протечек и износа
Пробковые затворы регулярно смазывают, проверяют состояние их уплотняющих элементов
В период эксплуатации необходимо осматривать устройство на предмет протечек и износа. Пробковые затворы регулярно смазывают, проверяют состояние их уплотняющих элементов.
Необходимые инструменты и материалы
Чтобы смонтировать устройство в систему, необходимо подготовить:
- набор гаечных ключей;
- инструмент для врезки в трубопровод;
- кран;
- фум ленту или паклю.
Ход работ
- Определяют место установки устройства.
- В случае необходимости вырезают участок трубопровода.
- Для муфтового соединения готовят нужную резьбу на трубных торцах.
- Наматывают ленту или льняную подмотку.
- Накручивают поочередно патрубки, присоединяют к третьему отверстию трубу, прибор или дренажное устройство.
Выбор клапана и особенности установки
Выбирать модель клапана необходимо с привязкой к характеристикам системы отопления.
Сегодня становится модным использовать для оснащения смесительных узлов трехходовые клапаны, оборудованные электроприводами, хотя и обычная, традиционная модель по своим технологическим характеристикам мало в чем уступает сложным устройствам
Во время покупки следует обратить внимание на следующие нюансы:
- наличие технической документации на изделие (сертификаты качества, гарантийные обязательства компании-изготовителя, инструкция по установке и эксплуатации);
- изделия, изготовленные из латуни или бронзы, предпочтительнее — эти металлы прекрасно взаимодействуют с горячей водой, имеют низкий коэффициент теплового расширения.
Схемы подключения клапана к отопительной коммуникации
Существует несколько схем установки термостатических трёхходовых смесительных клапанов. Выбор схемы зависит от роли клапана в отопительной коммуникации.
Схема подключения клапана будет зависеть от типа отопительной системы
Основные функции, которые выполняет это приспособление в отопительной коммуникации или системе горячего водоснабжения:
- предохранение котла, функционирующего на твёрдом топливе, от воздействия конденсата;
- предохранение твердотопливного котла от температурного шока, который возникает в результате спонтанного отключения электрической энергии;
- рабочая среда в коммуникации тёплого пола должна иметь температуру не выше, чем 45 °C. Контроль необходимой температуры в таком случае — основная задача трёхходового вентиля;
- поддержка необходимых показателей температуры в различных точках коммуникации.
Для того чтобы обезопасить отопительный аппарат от образования конденсата, необходимо запомнить одно важное правило: категорически не рекомендуется подавать в котёл остывшую воду из радиаторной сети во время его работы (когда он разогрет). Трёхходовой вентиль, препятствующий образованию конденсата в котлах, подключается с использованием запасного пути по следующей схеме:
- Пока отопительный прибор не прогрелся до нужных показателей температуры, вода передвигается по малому кругу через запасной путь.
- Когда рабочая среда достигает температуры 50–55 °C, вентиль открывается. В результате происходит подмешивание холодной воды из коммуникации.
- Когда котёл переходит в рабочий режим, запасной путь закрывается и поток рабочей среды движется через радиаторы отопления.
В коммуникации тёплого пола прибор выполняет такие же функции. Насос заставляет двигаться подогретую рабочую среду по трубкам до тех пор, пока она не начнёт остывать. Когда теплоноситель начинает остывать — это фиксируется термоголовкой и специальными датчиками, что служит сигналом для подмешивания горячей воды из котла в систему тёплого пола.
Термостатический клапан устанавливается в системы теплого пола, где температура рабочей жидкости не должна превышать 45 градусов
Ещё одна схема подключения трёхходового вентиля подразумевает его монтаж в отопительной системе за буферной ёмкостью. Буферная ёмкость аккумулирует тепло и требует нагрева. Для того чтобы выполнить полный нагрев этого элемента системы, температурный показатель рабочей среды должен быть не ниже, чем 70 °C. Такая температура необходима для прогрева буферной ёмкости, но она является неприемлемой для батарей отопления. Поэтому и используют трёхходовой клапан, который способен понизить эту температуру до необходимого показателя.
