Правильный подбор обратного клапана для системы отопления

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:

  1. Подключение циркуляционного насоса. Устанавливается на обратной трубе;
  2. Установка предохранительных линий на входной и выходной трубе котла. Нельзя производить установку клапанов и кранов на предохранительных линиях, так как они находятся под высоким давлением;
  3. Установка обратного клапана на трубе водоподачи. Принцип работы направлен на защиту системы отопления от влияния обратного давления и сифонного дренажа;
  4. Монтаж расширительного бака. Устанавливается на самой высшей точке системы. Это нужно, чтобы не затруднялась работа котла в процессе расширения воды. Расширительный бак полноценно работает как в горизонтальном, так и в вертикальном положении;
  5. Установка предохранительного крана. Термостатический клапан устанавливается на трубе подачи воды. Он предназначен для равномерного распределения энергии для нагрева. Данное устройство имеет двойной датчик. При превышении температуры 95 °C, этот датчик посылает сигнал в термостатический смеситель, в результате чего открывается поток холодной воды. После охлаждения системы на датчик поступает второй сигнал, который полностью закрывает кран и прекращает подачу холодной воды;
  6. Установка редуктора давления. Размещается перед входом в термостатический смеситель. Принцип работы редуктора заключается в минимизации перепадов давления при подаче воды.

Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:

  1. Котел;
  2. Четырехходовый термостатический смеситель;
  3. Предохранительный клапан;
  4. Редукционный вентиль;
  5. Фильтр;
  6. Шаровой кран;
  7. Насос;
  8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке

Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии

Типы клапанов

Согласно проектам, подача и обратка в системе отопления могут оборудоваться клапанами разного типа. Они классифицируются по нескольким критериям

Для начала стоит обратить внимание на металл, из которого изготовлен клапан, ведь это отражается на особенностях эксплуатации запорной арматуры. Наиболее востребованными в системе отопления являются клапаны, изготовленные из стали, латуни и чугуна

Тарельчатый клапан

Отличаются приборы и по особенностям конструкции. В частности, обратный клапан для отопления схема монтажа которого обсуждается в индивидуальном порядке, может иметь тарельчатую конструкцию. Такой прибор характеризуется наличием диска, который перекрывает сечение в контуре при изменении условий в системе. Диск входит в специальное седло с эластичным уплотнителем, а изнутри присоединяется к штоку, свободно перемещающемуся по втулке. Предотвращение паразитных токов в системе может быть осуществлено с использованием проточного или подъемного тарельчатого клапана.

Шариковый клапан

Также существует обратный шариковый клапан для отопления, который мало чем отличается от рассмотренного выше тарельчатого аналога. Кардинальным отличием в конструкции является использование в качестве механического исполнительного органа не диска, а шарика. Он может быть изготовлен из алюминия или каучука и при срабатывании пружины в случае изменения тока воды, шар попадает в седло и закрывает проходное сечение, не позволяя теплоносителю циркулировать в обратном направлении.

Данные клапаны разработаны для установки в стандартных отопительных системах. Однако если в контуре задействованы трубопроводы большого диаметра, то тарельчатый и обратный клапан шаровый для отопления, не смогут гарантировать эффективную защиту.

Двухстворчатый клапан

Специально для труб большого диаметра инженеры спроектировали двухстворчатый клапан. Им может оборудоваться подача и обратка в системе отопления, при этом принцип работы устройства сохранен тот же.

В случае аварий прибор закрывается створками, которые предотвращают неправильный ток воды. Проходное сечение такого клапана перекрывает специальная ось, к которой и крепятся створки. Стоит отметить, что этот тип запорной арматуры считается самым надежным, поэтому его можно использовать в системах с высоким давлением.

Лепестковый клапан

В системах отопления может быть использован обратный клапан для отопления лепестковый, который также называют гравитационным клапаном. Он оборудован пружиной с малой упругостью, поэтому имеет низкое сопротивление. Некоторые модели и вовсе не оснащаются пружиной, а в процессе работы используют явления, вызванные силой тяжести и давлением потока. Конструкция клапана дополняет подпружиненная створка с уплотнителем, закрепленная в верхней части сечения на оси. Данный клапан может работать лишь при горизонтальном монтаже.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.


Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.


При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.


В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

  • горизонтально расположенный рычаг устанавливают вертикально;
  • прямое соединение со штоком приводит в действие пружинный механизм;
  • пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

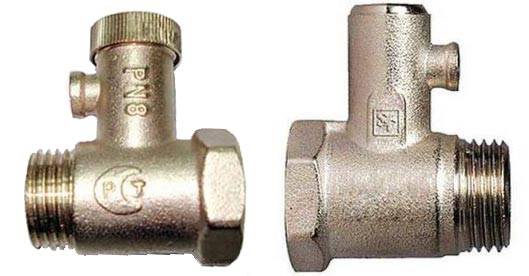

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет

Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них

Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел

Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Обратные клапаны для воды: виды, конструкция и принцип работы

Изначально все виды обратных клапанов проектировались с одной целью — предотвратить поток жидкости по трубопроводу в обратном направлении. Происходит это из-за остановки по той или иной причине насосного оборудования.

Без клапана обратного потока вода может из системы вылиться обратно в скважину или колодец, при этом крыльчатка насоса или водяного счетчика будет вращаться в обратном направлении, что часто приводит к ее поломке.

У всех обратных клапанов принцип действия практически одинаковый: при снижении давления ниже установленного предела срабатывает специальное устройство, которое закрывает внутренний проход для жидкости. С повышением давления запорное устройство открывается, и вода может проходить в прямом направлении.

По типу запорного механизма существует четыре вида:

  • поворотные;
  • шаровые;
  • подъемные;
  • дисковые.

По типу соединения клапаны обратного потока могут быть с муфтовой резьбой, с фланцами, межфланцевыми и с торцевыми выпусками под сварку.

Материалом для изготовления корпуса и рабочих элементов этой сантехнической арматуры может служить латунь, чугун или нержавеющая сталь. Бытовые клапаны чаще всего изготавливают из латуни, они отличаются долговечностью и износостойкостью.

Чугунные используются только на магистральных трубопроводах большого диаметра. Они более дешевые, но подвержены коррозии. Самые надежные и долговечные клапаны — из «нержавейки», но и стоимость их самая высокая. Их применяют в особых случаях на ответственных участках систем.

В поворотном типе запирание прохода в корпусе осуществляется тарелкообразным затвором на поворотном рычаге под действием силы тяжести. Давление воды поднимает затвор, а при снижении давления затвор поворачивается под действием гравитации и закрывает проход для движения жидкости в обратном направлении.

Недостаток такой конструкции в том, что можно использовать такое устройство только на горизонтальных участках трубопроводов. Чаще всего его можно встретить на магистральных трубах большого диаметра.

Идею подъемной конструкции проектировщики скопировали с регулируемого вентиля клапанного типа. Вместо штока с резьбой, который служит для подъема золотника, установлена пружина из стойкой к коррозии стали.

Напор жидкости давит на затвор и поднимает его, тем самым открывая проход. При снижении давления пружина прижимает затвор и закрывает проход, исключая движение жидкости в обратном направлении.

В шаровой разновидности роль затвора играет металлический шарик, который может быть покрыт слоем резины. В некоторых моделях он подпружиненный, в некоторых запирает проход под действием силы тяжести. Эта разновидность считается самой надежной. Ее чаще всего используют как в быту, так и на промышленных объектах из-за простоты конструкции и дешевизны производства.

По конструкции и принципу работы обратный клапан для воды дискового вида похож на подъемную разновидность. Но есть существенное различие: у дискового вида затвор расположен горизонтально, а у подъемного — вертикально. Горизонтальное расположение затвора снижает гидравлическое сопротивление

Это важно для эксплуатации магистральных трубопроводов с большим диаметром

Лепестковый обратный клапан имеет существенный недостаток — закрытие затвора происходит очень быстро, из-за чего возникает угроза гидравлического удара. Поэтому такая разновидность используется в тех случаях, когда поток жидкости имеет небольшую скорость. Лепесток может быть с одной или с двумя створками.

Кроме основного своего назначения обратные клапаны с сетчатым фильтром на входе выполняют дополнительную функцию — очистку воды от крупных механических частиц. Их применяют в системах автономного водоснабжения и устанавливают в точке водозабора из источника воды.

Существуют комбинированные обратные клапаны, имеющие выпуск для дренажа и специальный механизм для удаления воздушных пробок. Патрубок над золотниковой камерой является аналогом крана Маевского, и через него стравливается воздух. Нижний дренажный патрубок расположен после затвора. Через него есть возможность слить воду с системы при закрытом клапане.
