Назначение и принцип действия трансформаторов напряжения

Классификации

Трансформаторы классифицируются по ряду параметров, таким как:

  • Назначение. Применяются: для изменения напряжения, измерения тока, защиты электрических цепей, как лабораторные и промежуточные устройства.
  • Способ установки. В зависимости от размещения и мобильности трансформатор может быть: стационарным, переносным, внутренним, внешним, опорным, шинным.
  • Число ступеней. Устройства подразделяются на одноступенчатые и каскадные.
  • Номинальное напряжение. Бывают низко- и высоковольтными.
  • Изоляция обмоток. Наиболее часто используется бумажно-масляная, сухая, компаундная.

Помимо этого, преобразовательные устройства разнятся типами, каждому из которых присуща своя система классификации.

Силовой

Наибольшее распространение получил силовой трансформатор. Приборы с непосредственным преобразованием переменного напряжения, рассчитанные на большую мощность, востребованы различными областями электроэнергетики. Они применяются на линиях электропередач с напряжениями 35–1150 кВ, в городских электросетях, работающих с напряжением 6 и 10 кВ, в обеспечении конечных потребителей напряжением 220/380В. С помощью устройств осуществляется питание всевозможных электроустановок и приборов в диапазоне от долей до сотен тысяч вольт.

Силовой трансформатор

Измерительные

Трансформаторы тока (ТА) понижают ток до необходимых показателей. Схема их работы отличается последовательным включением первичной обмотки и нагрузки. В то же время вторичная обмотка, находящаяся в состоянии, близком к короткому замыканию, используется для подключения измерительных приборов, исполнительных и индикаторных устройств. С помощью ТА осуществляется гальваническая развязка, что позволяет при измерениях отказаться от шунтов.

Высоковольтный ТТ(слева) и низковольтный ТТ(справа)

С помощью трансформаторов напряжения (ТН), тоже самое что и ТА только по напряжению. Помимо преобразования входных параметров, электроаппаратура и её отдельные элементы получают защиту от высокого вольтажа.

Высоковольтный ТН(слева) и низковольтный ТН(справа)

Импульсный

При необходимости преобразования сигналов импульсного характера применяются импульсные трансформаторы (ИТ). Изменяя амплитуду и полярность импульсов, устройства сохраняют их длительность и практически не затрагивают форму.

Автотрансформатор

В автотрансформаторах обмотки составляют одну цепь и взаимодействуют посредством электромагнитной и электрической связи. В отличие от других типов преобразователей, устройства могут содержать всего 3 вывода, позволяющих оперировать с различными напряжениями. Приборы выделяются высоким коэффициентом полезного действия, что особо сказывается при незначительном перепаде входного и выходного напряжения.

Однофазный(слева) и трёхфазный(справа)

Не имея гальванической развязки, представители данного типа повышают риск высоковольтного удара по нагрузке. Обязательным условием работы устройств являются надёжное заземление и низкий коэффициент трансформации. Недостаток компенсируется меньшим расходом материалов при изготовлении, компактностью и весом, стоимостью.

Разделительный

Для разделительных трансформаторов взаимодействие между обмотками исключено. Устройства повышают безопасность электрооборудования при повреждённой изоляции.

Разделительный трансформатор

Согласующий

Согласующие трансформаторы применяются для выравнивания сопротивлений между каскадами схем электроники. Сохраняя форму сигнала, они играют роль гальванической развязки.

Пик-трансформатор

С помощью пик-трансформатора синусоидальное напряжение преобразуется в импульсное. При этом импульсы меняют полярность с каждым полупериодом.

Сдвоенный дроссель

Особенностью сдвоенного дросселя является идентичность обмоток. Взаимная индукция катушек делает его более эффективным, по отношению стандартным дросселям. Устройства используются как входные фильтры в блоках питания, в звуко- и цифровой технике.

Сдвоенный дроссель

Сварочный

Помимо вышеперечисленных, существует понятие сварочные трансформаторы. Специализированные приборы для сварочных работ понижают напряжение бытовой сети при одновременном повышении тока, измеряемого тысячами ампер. Регулировка последнего осуществляется разделением обмоток на сектора, что отражается на индуктивном сопротивлении.

Сварочный трансформатор

Современные измерительные трансформаторы напряжения

Измерительные трансформаторы тока и напряжения, силовые агрегаты, электроприводы и электрические машины, преобразовательная техника и множество другого – всё это вы сможете посмотреть на выставке международного масштаба «Электрооборудование. Светотехника. Автоматизация зданий».

На выставке «Электро» вы найдёте самое современное оборудование и инновационные передовые технологии.

Ежегодно данная выставка представляет общественности самые передовые достижения в области электротехники. Знаковое мероприятие международного масштаба, которое посещают компании не только с нашей страны, но и из более 20 стран мира.

На выставке обязательно будут демонстрироваться современные измерительные трансформаторы напряжения и тока.

Измерительные трансформаторы токаПроизводство тороидальных трансформаторовСиловые трансформаторы типы виды назначение принцип действия

Какие существуют основные типы обмоток трансформатора: определим общепринятую классификацию

Чтобы правильно выполнить расчет обмоток трансформатора, прежде нужно понимать, с чем придется иметь дело и какой тип обмотки внедрен в агрегат, какие он имеет преимущества. Постараемся в этом детально разобраться.

Итак, какие существуют типы обмоток трансформаторов?

  • Одно-двухслойная обмотка цилиндрической формы, изготовленная из прямоугольного провода. Это элементарный образец обмотки трансформатора, который отличается простотой технологии изготовления, должной и надежной системой охлаждения, но при этом имеет один немаловажный недостаток – низкую механическую прочность, поэтому быстро изнашивается от агрессивного воздействия окружающей среды, а перепады в сети могут вообще стать губительными для энергосистемы, в которой применен агрегат с подобной обмоткой.
  • Многослойная обмотка трансформатора цилиндрической формы, созданная из прямоугольного провода. Данный образец обмотки отличается нормальным сопротивлением первичной обмотки трансформатора, высоким функционалом магнитной системы и элементарной технологией изготовления. Но вот при длительной эксплуатации агрегата могут возникать проблемы, связанные с малой эффективностью системы охлаждения. Основная причина такого недостатка теплоотдачи – отсутствие радиальных каналов на обмотке.

Интересно знать! В классификации обмоток также упоминаются многослойные обмотки. А в чем их особенность! Все просто. В процессе их формирования обязательно слои располагаются концентрически, в соответствии с заданным количеством слоев, но при этом развернутая длина остается одинаковой, без нарушения заводских параметров. Все «наматывается» правильно по отношению к полю рассеяния трансформатора. А когда необходимо переходит при обмотке на новый слой, то используемые провода не обрываются, не заламываются, только на новом витке меняется направление укладки слоя.

Многослойная обмотка или катушка, также имеющая форму цилиндра, но уже изготовленная из круглого провода. В этой ситуации агрегат отличается повышенной мощностью, но при этом проигрывает в функционале теплоотдачи и не может похвастаться механической прочностью. Из-за этого износ оборудования значительно ускоряется, требуя от обслуживающего персонала частых контролей оборудования и профилактических осмотров комплектующих.

Интересно знать!Почему некоторые обмотки называют цилиндрическими, то есть имеющими форму цилиндра. Секрет кроется в особенностях витков и слоев. Когда начинают формировать цилиндрическую обмотку, то для ее правильного создания на цилиндрическую поверхность наносят слои витков плотно, ни в коем случае не допуская интервалов.

  • Винтовая обмотка, созданная из прямоугольного провода. Трансформатор с такой катушкой будет стоить дороже, но отличаться высокой механической прочностью, надежной защитной изоляцией. А во время длительной работы агрегата даже не стоит думать о его системе охлаждения. Все сработает на 100%, как это заложено в технические характеристики трансформатора с данным видом обмоток.
  • катушечная обмотка непрерывного типа, когда материалом служит прямоугольный провод. Существует и такой образец обмоток, которые отличаются высокой механической и электрической прочностью и степенью нагревостойкостью. Многие посчитают данный образец идеальной находкой, которую так и хочется ввести в эксплуатацию для эффективной работы предприятия.
  • многослойная катушечная цилиндрическая обмотка, сформированная из алюминиевой фольги. Имеет данный образец только положительные отзывы, но такая эффективность достигнута максимальными усилиями и внедрением сложных технологий изготовления, когда изоляция обмоток трансформатора внушает доверие и веру в длительную и эффективную эксплуатацию. А что еще нужно для успешного предприятия, где создается современная энергосистема или, по крайней мере, модернизируется.

Таким образом, можно сделать вывод, что классификация типов обмоток зависит от конструктивных особенностей детали трансформатора, материла и метода изготовления, а по сложности обмотки различают на простые, многослойные, многослойные, но уже изготовленные из фольги, а не провода.

Классификация однофазных трансформаторов

Силовой трансформатор

Трансформатор используется для преобразования электрической энергии в сетях и устройствах, используемых для получения и использования необходимого количества электроэнергии. «Мощность» означает работу под высоким напряжением. Применение силовых трансформаторов обусловлено несколькими показателями рабочей мощности линий электропередач, сетей в черте города, выходного напряжения конечных объектов, а также общей работы электрических устройств и машин. Мощность колеблется от нескольких вольт до сотен киловатт.

Автотрансформатор – один из типов преобразователя, в котором первичная и вторичная обмотки не разделены, а напрямую соединены друг с другом. В связи с этим между ними формируются как электромагнитная, так и электрическая связь. Обмотка сопровождается минимум тремя проводниками, при подключении к каждому из них можно использовать разные мощности. Главное достоинство такого трансформатора – высокий КПД, поскольку преобразуется не все напряжение, а только его часть. Разница особенно заметна, когда входная и выходная мощность немного отличаются.

Трансформатор тока

Этот трансформатор в основном используется для снижения первичного тока до желаемого значения, подходящего для применения в схемах измерения, защиты, регулирования и сигнализации. Кроме того, он используется в гальванической развязке (передача электричества или сигнала от подключенных электрических цепей, при этом между ними отсутствует электрический контакт).

Нормированное значение параметров тока вторичной обмотки – 1 А или 5 А. Первичная обмотка трансформатора постепенно включается в цепь с нагрузкой, при этом контролируется переменный ток, измерительные приборы подключаются к вторичная обмотка.

Вторичная обмотка трансформатора тока должна постоянно находиться в режиме короткого замыкания. Фактически при любом варианте отключения цепи обеспечивается высокая мощность, способная исключить изоляцию и выход из строя включенных устройств.

ТТ высокого напряжения (слева) и ТТ низкого напряжения (справа)

Подробнее о трансформаторе тока.

Трансформатор напряжения

Такой трансформатор получает энергию от источника напряжения. Он в основном используется для изменения высокого напряжения на низкое в различных цепях, включая релейные измерения, защиту и автоматизацию. Он имеет возможность изолировать цепи защиты и измерения от цепей большой мощности.

Телевизор высокого напряжения (слева) и телевизор низкого напряжения (справа)

Узнать больше о TN.

Импульсный трансформатор

Он используется для модификации импульсных сигналов с точной импульсной характеристикой до десятков микросекунд. В этом случае форма импульса сопровождается лишь незначительным искажением. Основное назначение импульсного трансформатора – передача электрического импульса прямоугольной формы

Он используется для преобразования коротких импульсов видео напряжения, часто воспроизводимых с высокой скважностью

Важным параметром при использовании импульсного трансформатора является тип неискаженной передачи систем импульсного напряжения

При воздействии на вход устройства разной мощности важно получить напряжение, точно совпадающее с той же формой, возможно, с другой амплитудой или другой полярностью

Типы импульсных трансформаторов

Что такое трансформатор

Трансформатор – это электромагнитный аппарат, предназначенный для преобразования переменного тока одного напряжения в переменный ток другого напряжения при той же частоте. Действие трансформатора основано на использовании явления электромагнитной индукции.

Переменный электрический ток (ток, который изменяется по величине и по направлению) наводит в первичной катушке переменное магнитное поле. Это переменное магнитное поле, наводит переменное напряжение во вторичной обмотке. Величина напряжения ЭДС зависит от числа витков  в катушке и от скорости изменения магнитного поля.

Отношение числа витков первичной и вторичной обмоток определяет коэффициент трансформации: k = w1 / w2;   где:

  • w1 — число витков в первичной обмотке;
  • w2 — число витков во вторичной обмотке.

Если число витков в первичной обмотке больше чем во вторичной — это понижающий трансформатор.

Если число витков в первичной обмотке меньше, чем во вторичной — это повышающий трансформатор.

Один и тот же трансформатор может быть как понижающим, так и повышающим, в зависимости от того на какую обмотку подается переменное напряжение.

Трансформаторы без сердечника или с сердечником из высокочастотного феррита или альсифера — это высокочастотные трансформаторы ( частота выше 100 килогерц). Трансформаторы с ферромагнитным сердечником (сталь, пермаллой, феррит) – это низкочастотные трансформаторы (частота ниже 100 килогерц)

Высокочастотные трансформаторы используются в устройствах техники электросвязи, радиосвязи и др. Низкочастотные трансформаторы используются в усилительной технике звуковых частот, в телефонной связи. Особое место трансформаторы со стальным (набор из стальных листов) сердечником занимают в электротехнике. Развитие электроэнергетики напрямую зависит от мощных, силовых трансформаторов. Мощности силовых трансформаторов имеют величины от нескольких ватт до сотен тысяч киловатт и выше. Классификация типов трансформаторов представлена в таблице ниже.

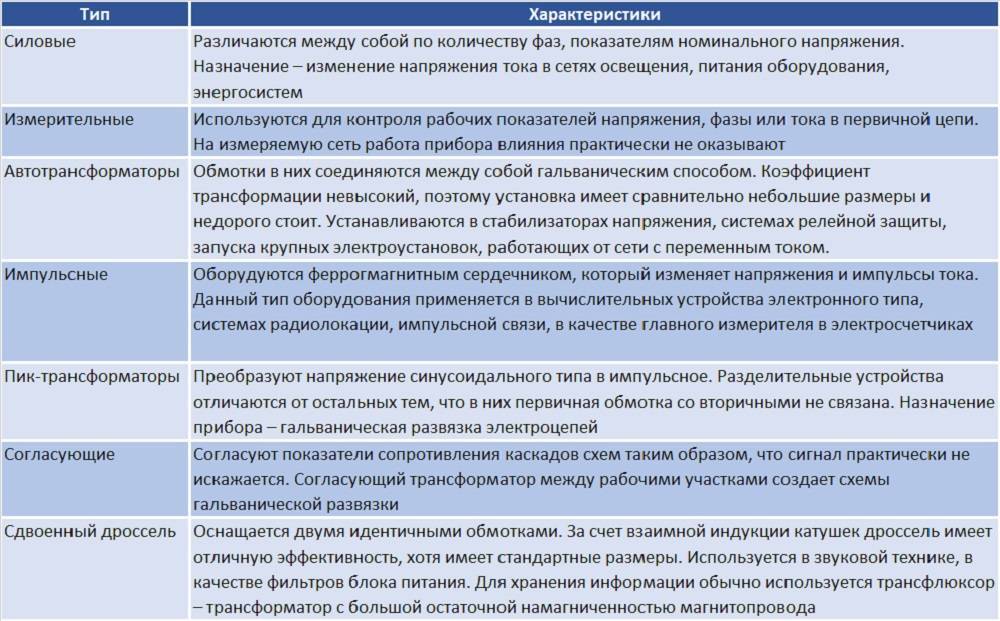

Таблица характеристик трансформаторов по их основным типам.

Применение трансформаторов в электросетях

Потери энергии на нагрев провода прямопропорциональны значению квадрата тока, который проходит через провод. При передаче электроэнергии на значительные расстояния выгодно использовать малые токи и значительные напряжения. Из соображений безопасности, а также в целях уменьшения массы слоя изоляции в быту следует использовать средние напряжения – для выгодной транспортировки энергии в сети и применяются трансформаторы. Устройства сначала увеличивают напряжение генераторов на станциях перед тем, как транспортировать ток, а затем понижают напряжение в линии до оптимальной отметки.

Электросеть имеет три фазы, поэтому в целях преобразования напряжения в ней применяются трехфазные трансформаторы. Сердечник у такого устройства общий для всех фаз. Несмотря на высокий рабочий КПД оборудования, в мощных установках выделяется большое количество тепла – поэтому возникает потребность в применении специальной системы охлаждения. Трансформатор помещают в бак, заполненный техническим маслом или специальной жидкостью, которое начинает циркулировать под воздействием конвекции либо между радиаторов и баком в принудительном порядке. В ряде случаев масло может охлаждаться водой.

Броневой магнитопровод

Режимы работы трансформатора. часть 2

На рис. 4.14 показана зависимость добротности катушек с броневыми магнитопроводами от частоты.  

К определению полного реактивного падения ( напряжения.  

В соответствии с приведенными выше рекомендациями выбираем для трансформатора броневой магнитопровод.  

Кривые намагничивания броневого магнитопровода типа ШЛ из стали ЭЗЗО при толщине ленты 0 35 мм, ( при частоте 50 гц.| Кривые намагничивания стержневого ленточного магнитопровода типа ПЛ из стали ЭЗЗО при толщине ленты 0 35 мм ( при частоте 50 гц.  

Зависимость магнитных характеристик от размеров наиболее явно выражена у броневых магнитопроводов типа ШЛ.  

Рассмотрим для примера ПФ с колебательными контурами, выполненными с применением броневых магнитопроводов из карбонильного железа.  

Найдем, насколько изменятся размеры и вес трансформатора, если применить в нем вместо ленточного пластинчатый броневой магнитопровод из стали Э44 толщиной 0 2 мм.  

Большей площадью теплоотдачи обладает сердечник стержневого типа, однако в конструкциях выходных трансформаторов могут использоваться и броневые магнитопроводы. Материалами магнитопро-водов ( штампованных и ленточных) служат электротехнические стали Э46, Э310, ЭЗЗО, а также пермаллой 45Н, 50НХС и пермендюр. Для мощных выходных трансформаторов применяют провода с высокопрочной изоляцией из винифлекса ПЭВТ или стекловолокна ПСД. Трансформаторы имеют защитный металлический корпус или скобу-обойму. Крепят их аналогично силовым трансформаторам.  

Печь с индукционной единицей, показанной на рис. 15 — 1, имеет однофазный трансформатор с броневым магнитопроводом. Широко применяются также трансформаторы со стержневыми магнитопро-водами.  

Стабильность у катушек с кольцевыми магнитопроводами во времени не превышает величин, характерных для катушек с броневыми магнитопроводами.  

Таким образом, плотность тока во вторичной обмотке следует принимать на 30 % меньшей для трансформаторов с броневыми магнитопроводами и на 15 % для трансформаторов со стержневыми магнитопроводами.  

Для трансформаторов и дросселей используется два типа магнитопроводов: стержневой и броневой, показанные на рис. 5.9. При использовании броневого магнитопровода все обмотки трансформатора размещают на одной катушке, которую одевают на средний стержень. При использовании стержневого маг-нитопровода на двух стержнях располагают две катушки. В маломощных силовых и низкочастотных трансформаторах применяют броневые сердечники, так как применение одной катушки упроща — ет конструкцию и позволяет получить максимальный коэффициент заполнения окна магнитопровода медью.  

Особенностью высоковольтных и высокопотенциальных трансформаторов является преимущественное применение стержневых магнитопроводов, что отличает их от низковольтных трансформаторов, в которых наиболее часто применяются броневые магнитопроводы.  

Значения коэффициента связи для различных катушек приведены в табл. 4.5. Наибольшие трудности возникают при получении больших коэффициентов связи между однослойными и многослойными катушками, а также при необходимости обеспечения очень малой заданной величины связи между катушками с броневыми магнитопроводами.  

Броневой маг-нитопровод.| Стержневой магнитопровод.| Тороидальный магнитопровод.  

Преобразователи для измерения напряжения

Используются такие аппараты для понижения напряжения в первичном контуре от 6 кВ и выше, до 100 В во вторичной обмотке. Они способны преобразовывать эти показания в первичном контуре в стандартный электрический ток и обеспечивать защиту подключенных электроприборов от перегрузок.

Кроме этого, такие агрегаты обеспечивают обслуживающему персоналу безопасную работу. Эта техника взаимодействует с переменным и постоянным током, а по своему функционированию она приближается к режиму холостого хода, так как не происходит передачи мощности. По своим функциональным действиям эти аппараты практически ничем не отличаются от силовых трансформаторов. Различают несколько их видов:

  1. Заземляемый аппарат — представляет собой преобразователь с одной фазой, находящейся под напряжением и заземленным одним концом первичного контура. В трехфазных агрегатах заземляется нейтральный провод первичной катушки.
  2. Трансформаторы без заземления — все части первичной катушки, в том числе и контакты, изолированы от соединения с землей до рекомендуемого уровня, соответствующего классу напряжения.
  3. Емкостные аппараты — в конструкцию включены конденсаторы, обеспечивающие понижение напряжения.
  4. Каскадные трансформаторы — первичный контур обладает несколькими частями, соединяющимися со вторичным контуром связующими и выравнивающими обмотками.

ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ

Трансформаторы напряжения (ТН) являются измерительными преобразователями, выполняющими масштабированное понижение первичного напряжения (U) электрической сети, необходимое для работы схем измерения, учёта, защиты и автоматики.

Поскольку понижение (или повышение) значения U осуществляет также любой силовой трансформатор, может возникнуть вопрос — в чём заключаются отличительные особенности работы ТН? Рассмотрим их по пунктам.

Точность преобразования.

Трансформатор напряжения, вторичные цепи которого подключаются к аппаратуре РЗА и измерительным цепям, оказывает влияние на точность результата измерения. ТН наряду с измерительными приборами относится к средствам измерений (СИ).

Это означает, что погрешность ТН, возникающая в процессе трансформации, строго нормируется рамками присвоенного ему класса точности, а сам ТН подвергается регулярной процедуре поверки уполномоченной организацией.

Кроме этого, тип применяемого ТН должен присутствовать в Государственном реестре средств измерений. На практике это выполняется только в случаях, когда речь идёт о коммерческом учёте электроэнергии.

Чаще всего ТН имеет несколько вторичных обмоток различного назначения, класс точности которых отличается. Класс точности обмоток, нагрузкой которых являются цепи измерения, может быть от 0.1 до 3.0, в зависимости от допустимой погрешности измерения. Для питания цепей защиты и автоматики применяются обмотки класса 3Р или 6Р.

Выбор конструкционных решений и материалов, из которых изготавливаются элементы ТН, нацелен на решение именно этой задачи.

Что касается силовых трансформаторных установок, их функция заключается в преобразовании электрической энергии с минимальными потерями, в ходе которого фазовый угол исходной синусоиды U практически всегда изменяется.

Кстати, это является причиной запрета на работу в параллельном режиме линий электропередачи одного класса, приходящих с разных подстанций, так как угол сдвига по фазе у них, как правило, различный.

Режим работы.

Силовой трансформатор может работать как в режиме повышения, так и в режиме понижения, ТН предназначен только для понижения первичных параметров сети, то есть, питающей является обмотка ВН, нагрузка всегда подключается к выводам НН.

Это вытекает из основного назначения ТН, обеспечивающего цепи измерения и защит пониженным значением U.

Этот показатель силовых трансформаторов может исчисляться сотнями мегаватт, предельная же мощность ТН составляет порядка 1кВА. Как видно, величины несопоставимы. Для ТН мощность важна лишь с точки зрения её влияния на точность измерения.

Трёхфазный трансформатор

Среди электромагнитных устройств данного типа выделяется трёхфазный трансформатор. Он имеет магнитную и гальваническую связи фаз. Наличие схемы первого типа обусловлено соединением магнитопроводов в одну систему. При этом потоки магнитного воздействия расположены относительно друг друга под углом 120 °. Стержень в данной системе не нужен, так как при объединении центров трёх фаз сумма электромагнитных русел равняется нулю вне зависимости от времени. Благодаря этому схема с шестью стержнями преобразуется в трёхстержневую.

В соединении обмоток устройства можно использовать схемы трёх типов:

  • Соединение в виде звезды может осуществляться с выводом от общих точек или же без него. Здесь каждую обмотку соединяют с нейтральной точкой.
  • По треугольной схеме фазы соединяются последовательно.
  • Зигзаг-это схема, которая чаще всего применяется во время отвода от общей точки. В ней соединяются три обмотки, расположенные на разных стержнях магнитопроводов.

Применение трёхфазного трансформатора является более экономичным, чем использование соединённых однофазных конструкций.

Нагрузка трансформаторов напряжения

Вторичная нагрузка трансформатора напряжения—это мощность внешней вторичной цепи. Под номинальной вторичной нагрузкой понимают наибольшую нагрузку, при которой погрешность не выходит за допустимые пределы, установленные для трансформаторов данного класса точности.

Конструкции трансформаторов напряжения

В установках напряжением до 18 кВ применяются трехфазные и однофазные трансформаторы, при более высоких напряжениях — только однофазные.

При напряжениях до 20 кВ имеется большое число типов трансформаторов напряжения: сухие (НОС), масляные (НОМ, ЗНОМ, НТМИ, НТМК), с литой изоляцией (ЗНОЛ). Следует отличать однофазные двухобмоточные трансформаторы НОМ от однофазных трехобмоточных трансформаторов ЗНОМ. Трансформаторы типов ЗНОМ-15, -20 -24 и ЗНОЛ-06 устанавливаются в комплектных токопроводах мощных генераторов. В установках напряжением 110 кВ и выше применяют трансформаторы напряжения каскадного типа НКФ и емкостные делители напряжения НДЕ.

Измерительные трансформаторы напряжения

Измерительные трансформаторы напряжения предназначены для уменьшения первичных напряжений до значений, наиболее удобных для подключения измерительных приборов, реле защиты, устройств автоматики. Применение измерительных трансформаторов обеспечивает безопасность работающих, так как цепи высшего и низшего напряжения разделены, а также позволяет унифицировать конструкцию приборов и реле.

Видео: Трансформаторы напряжения

Технические характеристики трансформаторов напряжения, схемы включения. Факторы, влияющие на класс точности. Виды трансформаторов напряжения, расшифровка маркировки.

Из какого материала сделать магнитопровод?

Если нужен маломощный преобразователь, подойдет стержневой или броневой магнитопровод. В первом варианте стержни расположены вертикально. Во втором случае стержни имеют прямоугольное сечение и расположены горизонтально. Эта конструкция сложнее, поэтому и встречается реже.

В повышающем часто устанавливаются Ш-образные ферритовые магнитопроводы, сложность в конструкции заключается в необходимости подбора точного размера стержня. Если для сборки используется запчасть с другой техники, толщина пакета пластин определяется на основании мощности. Пластинки вставляются в катушку и стягиваются гайками и шпильками.
