Особенности и характеристики светодиодных лент
Светодиодные ленты — это длинные гибкие платы с контактами, на которых находятся SMD диоды на определённом расстоянии друг от друга. Для того чтобы ограничить протекающий ток по ленте на ней припаяны специальные резисторы. Дизайнеры и проектировщики очень часто используют светодиоды для создания особенного стиля интерьера, визуального расширения пространства помещения, сокрытия источников света при монтаже натяжных или подвесных потолков и т. д.
Катушка со светодиодной лентой
Виды
LED-ленты могут быть различных видов:
- Самоклеящимися. Для того чтобы её приклеить необходимо просто снять липкий слой и приложить к ровному участку поверхности, изогнув в любой геометрической форме.
- Бесклеевыми. Для крепления ip68 применяются пластмассовые скобы.
- Влагозащищёнными ip65. Применяются для монтажа подсветки в помещениях с высоким уровнем влажности.
- Герметичными ip67 и 68. Предназначены для устройства освещения в помещениях с повышенным уровнем влажности, а также под водой в бассейне.
- Открытыми. Применяются для создания подсветки в помещениях: под потолком, на стенах и т. д.
- Многоцветными RGB. Ленты способны изменять свой цвет посредством специального контроллера.
- Белыми или одноцветными. Степень их яркости регулируется с помощью специального диммера.
Ленты со светодиодами могут иметь различное количество диодов разного типа. Наиболее популярными являются светодиоды марки 3528 и 5050. Цифры означают размеры диодов: 3,5х2,8 мм и 5х5 мм. Первые оснащены пластиковым корпусом с одним кристаллом. Вторые также имеют пластиковый корпус, в котором находится 3 кристалла, поэтому такие светодиоды светят намного ярче.
Кроме этого, выпускают двухрядные ленты с большим количеством диодов. В настоящее время в магазинах можно приобрести новые виды со специальными чипами smd2835, которые имеют улучшенные световые характеристики. Благодаря их низкой стоимости и высокой степени светоотдачи они быстро набирают большую популярность. Так как светодиоды в таких лентах работают на безопасном режиме с уменьшенным током, то этот факт позволяет использовать их длительное время без потери степени яркости. Они вполне могут отработать свои 50 тысяч часов, которые были заявлены производителем.
Катушка с двухрядной светодиодной лентой
Светодиодные ленты маломощные, поэтому потребляют минимальное количество электроэнергии. В настоящее время существует множество видов с различным типом мощности: 4,8 Вт/м; 7.2 Вт/м; 9,6 Вт/м; 14,4 Вт/м и т. д. Светодиоды дают настолько мощный яркий свет, что их можно использовать не только в качестве дополнительного освещения, но и в качестве главного источника света. Для этого обычно используют специальные ленты типа LED-TED, которые являются самыми яркими.
Преимущества
- Минимальное потребление электроэнергии;
- Срок эксплуатации более 10 лет;
- Возможность крепления ленты под любым углом и придания ей различной геометрической формы;
- Равномерное распределение освещения по всему периметру помещения;
- Большой выбор цветовой гаммы;
- Высокая степень пожаробезопасности и экологичности;
- Светодиоды не имеют в составе ртути и выделяют в помещение минимальное количество тепла;
- Не изменяют свой цвет в период всего рабочего срока;
- Не имеют радиопомех.
Почему нельзя использовать ЭТ со светодиодными лампами
Есть пять причин, по которым нельзя обеспечивать питание светодиодных ламп, используя стандартные электронные трансформаторы:
- Светодиодные лампы предусматривают необходимость постоянного напряжения, что обусловлено их нелинейной вольтамперной характеристикой и чувствительностью к любым отклонениям от номинального показателя напряжения. При малейшем превышении такие лампы в итоге могут быстро выйти из строя.
- Электронные трансформаторы являются источниками переменного напряжения с высокой частотой, а показатели всплесков и пиков в некоторых ситуациях достигают 40В, что в итоге часто приводит к полной поломке светодиодов или же драйверов, использующихся в конструкции современных LED-ламп. Помимо этого, подобный подход чреват их нестабильной работой.
- Электронные трансформаторы отличаются наличием в них минимальной нагрузки. Таким образом, если нагрузка подключенной лампы не будет достигать уровня, указанного на блоке питания, трансформатор может вообще не начать работать или же будет работать с повышенными пульсациями, отключаться. Это является критичным моментом, так как потребляемая мощность галогенных ламп значительно превышает аналогичные показатели у светодиодных.
- Блоки питания, предназначенные для энергоснабжения светодиодных ламп, обеспечивают стабилизированное и постоянное напряжение.
- Галогенные лампы отличаются непривередливостью к тому, идет через сеть постоянный или переменный ток. Роль играет только его напряжение. В связи с этим их можно подключать к любым источникам питания.
Как подобрать материалы
При изготовлении понижающего трансформатора с 220 на 12 Вольт важно использовать качественные материалы – это обеспечит высокую надежность устройства, которое впоследствии соберете на нем. Нужно отметить тот факт, что трансформатор позволяет сделать развязку с сетью, поэтому его допускается устанавливать для питания ламп накаливания и прочих приборов, которые находятся в помещениях с высокой влажностью (душевые, подвалы, и т
д.). При самостоятельном изготовлении каркаса катушки нужно использовать прочный картон или текстолит.
Рекомендуется использовать провода отечественного производства, они намного прочнее китайских аналогов, у них лучше изоляция. Можно использовать провод со старых трансформаторов, главное, чтобы не было повреждений изоляции. Чтобы слои изолировать друг от друга, можно использовать как простую бумагу (желательно тонкую), так и ФУМ-ленту, которая используется в сантехнике. А вот для изоляции обмоток рекомендуется применять ткань, пропитанную лаком. Поверх обмоток обязательно нужно нанести изоляцию – лаковую ткань или кабельную бумагу.
Расчёт мощности питающего трансформатора для 12 и 24 вольт
Зачастую для светодиодов необходимо присутствие постоянного напряжения в 12 или 24 вольт, поэтому нам требуется рассчитать мощность прибора, которое будет преобразовывать переменное напряжение (сеть в 220 В) в постоянное (12/24 В).
Мы рассмотрим расчёт мощности на примере простой SMD 3528 60 4,8 Вт/метр. Допустим, её длина равна 16 метров.
Так как напряжение производители указывают на упаковке или на самой ленте, то питающий прибор должен обеспечивать для работы именно такое напряжение.
- На нашей ленте рабочее напряжение равно 12 вольт, поэтому мы должны приобрести трансформатор именно с таким напряжением с определённой степенью мощности.
- Для того чтобы произвести правильный расчёт нам необходимо знать потребляемую мощность диодов 4,8 Вт/метр.
- Нам необходимо умножить 16 метров на мощность 4,8 Вт (16х4,8=76,8 Вт).
- Так как прибор должен обязательно иметь 20 или 30% запаса мощности, то для расчёта требуемой мощности нам необходимо полученный результат умножить на 1,2. (76,8х1,2=92,16 Вт).
- Но так как блоки питание мощностью на 96 Вт не продают, то нам придётся приобрести трансформатор на 100 Вт.
Если LED-ленту мы будем монтировать на улице или в помещении с высоким уровнем влажности, то лучше всего приобрести влагозащитное устройство с герметичным корпусом типа IP65, 66 или 67.
Кратко об управлении
Говоря о драйверах для LED-лент, нельзя не упомянуть об устройствах управления их свечением, в частности, о диммерах и RGB-контролерах.
Поскольку для питания используются импульсные БП, то регулировать интенсивность свечения ленточных светодиодов путем изменения напряжения, как для ламп накаливания, не получится. Для этой цели потребуется приобрести специальное устройство — диммер, например такой, как представлен на рисунке ниже.
Диммируемый модуль для монохромной светодиодной ленты
Включается такое устройство в разрыв между БП и лентой.
Для управления RGB-лентами используется специальное устройство, как правило, оно выполнено на базе микроконтроллера. Как правило, в него «защиты» несколько программ, позволяющих как управлять интенсивностью свечения с преобладанием того или иного цвета, так и задействовать другие световые эффекты (видео с их демонстрацией несложно найти в сети).
RGB контролер с пультом управления
Включение контролера производится так же, как и диммера (между БП и лентой).
Рассчитать какой нужен блок питания для led ленты smd.
При выборе светодиодной ленты, встаёт вопрос: какой трансформатор купить, что бы освещение работало стабильно и при этом не переплатить! У нас есть всё необходимое, что бы осветить ваш коттедж, квартиру или сад. Вы можете подобрать всё сами или обратиться к нашим продавцам консультантам, по светодиодному освещению вам поможет Алексей, его тел: 8 962 94-88-370.
Всё что вы у нас купите, мы оперативно доставим к вам, собственной службой доставки. У нас есть услуга и по монтажу светодиодной ленты. Кстати цены у нас самые низкие по Москве и РФ.

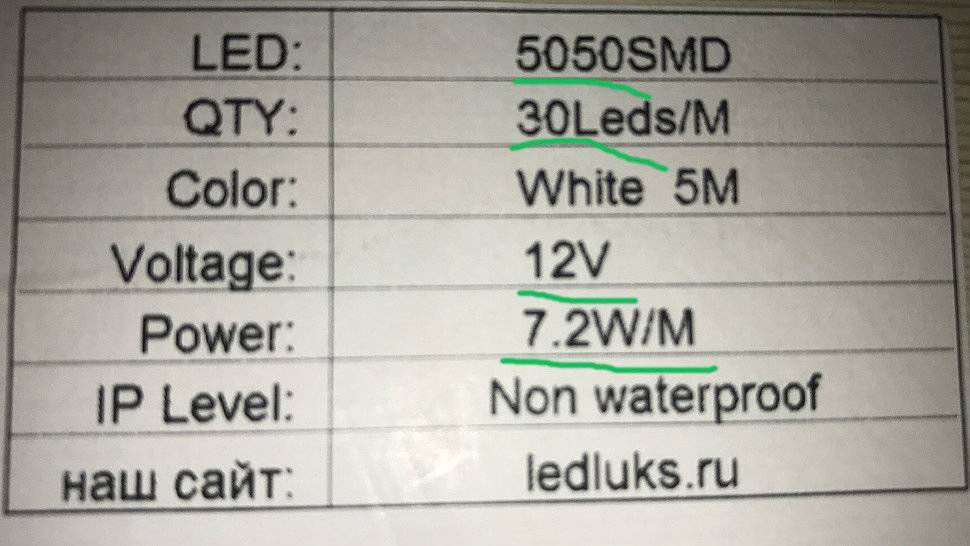

В соответствие с указанными параметрами светодиодной ленты и нужно подбирать блок питания (трансформатор).

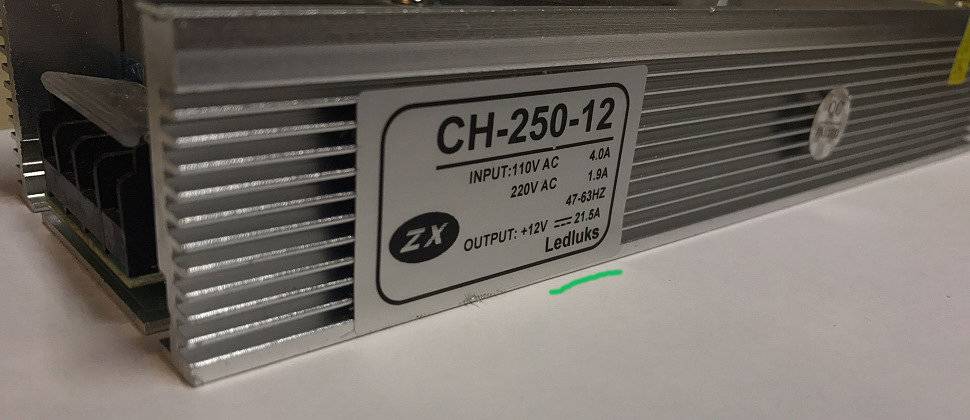

Прежде всего подбираем трансформатор по напряжению и мощности, если не учесть эти условия, то он может быстро выйти из строя или вообще не работать!

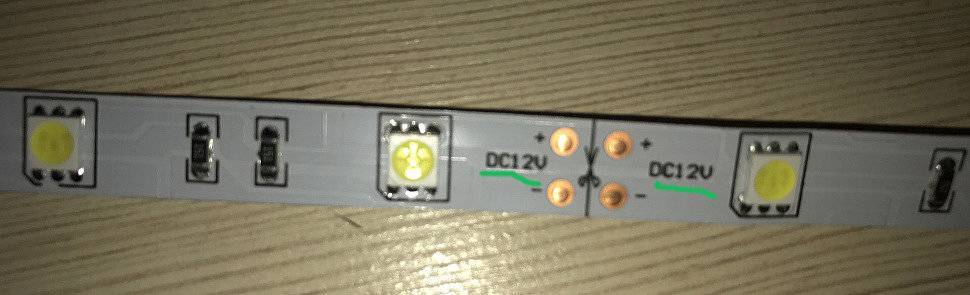

Напряжение: у нас два варианта 12V и 24V, тут всё просто, выбираем тот, который соответствует выбранной нами ленте, смотрим указанное рабочее напряжение.
Мощность: если трансформатор будет недостаточно мощный то он будет греться и на долго его не хватит, он попросту быстро сгорит. Если трансформатор будет на много мощнее необходимого, то вы потратите больше денег, так как цена значительно увеличивается с возрастанием мощности трансформатора.
Самым важным критерием при выборе блока питания у светодиодной ленты является потребляемая мощность. Ниже приводится справочная информация для каждого вида ленты.
Светодиодные ленты 12V и 24V SMD имеют следующие характеристики:
| Мощность W | Диодов на 1 метре | Тип светодиода |
| 4.8W | 60D | 3528 |
| 7.2W | 30D | 5050 |
| 9.6W | 120D | 3528 |
| 14.4W | 60D | 5050 |
| 19.2W | 240D | 3528 |
| 24W | 204D | 3014 |
| 27W | 90D | 5630 |
| 28.8W | 120D | 5050 |
| 32W | 120D | 5630 |
Поэтому выбор трансформатора очень важен, посчитать какой нужен вам, довольно просто: нужно мощность светодиодной ленты умножить на 5 метров или на метраж ленты нужный вам, если вы будите использовать не все пять метров, то умножайте на ваш метраж.
– То есть 7.2W*5 метров =36W +запас, выходит вам нужен трансформатор 60W, 3,4 Ампер выходной мощности..
– То есть 14.4W*5 метров =72W +запас, выходит вам нужен трансформатор около 100W, чуть больше 8 Ампер выходной мощности..
Важно учесть в какой среде будет работать трансформатор, если это наружное освещение или помещение с повышенной влажностью, то обязательно покупайте трансформатор с защитой IP65 влагозащищённые с погружением IP67. Если помещение сухое, то стоит купить IP20 или IP33 они на порядок дешевле

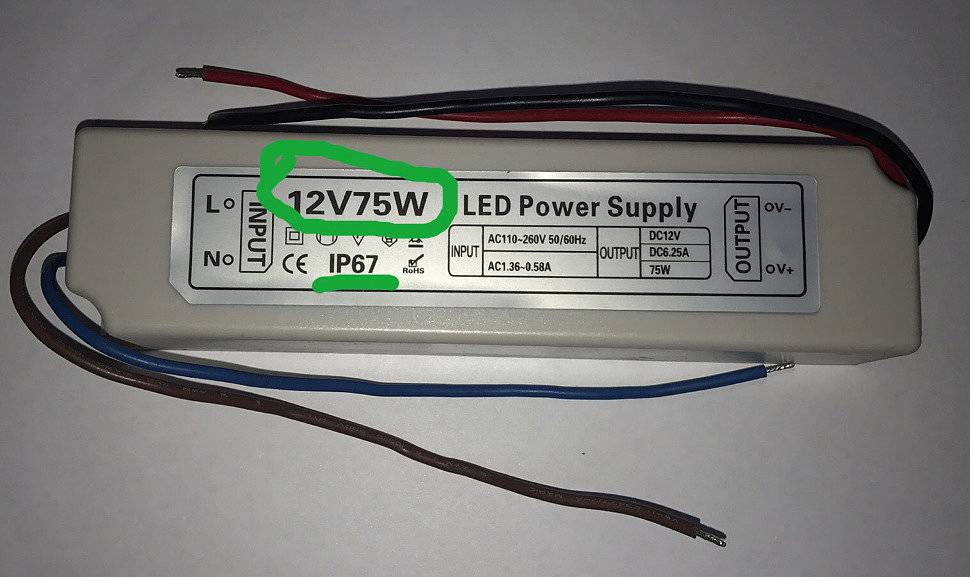

Класс защиты: выбираем исходя из того где вы собираетесь использовать! Если освещаем там где сыро и влажно, значит покупаем IP65 или IP67, если сухо и влага попадать не будет то используем IP33.
При покупке помните, что для влажных помещений подходят блоки со степенью пылевлагозащиты от IP54 и выше.
Не размещайте блок в близи источника тепла. Температура корпуса трансформатора не должна быть выше 500C.
Блок должен иметь доступ воздуха, не менее 200 мм во все стороны (иначе он будет перегреваться). Поэтому устанавливать источники питания в закрытые ниши не следует.
Не располагайте его на дереве или на горючих материалах, это может привести к пожару.
Не нагружайте более, чем на 80% от указанной мощности. При работе температура корпуса не должна превышать 500С. В противном случае резко снижается максимально допустимая нагрузка.
Калькулятор подбора блока питания для светодиодной ленты
Введите параметры подключаемой светодиодной ленты и кликните по кнопке “Рассчитать”:
Для консультации тел Алексея 8 (962) 94-88-370
Постоянно завозим новые блоки питания! У нас большой выбор по хорошей цене, поэтому трансформаторы не залёживаются. Только что поступили в продажу новые блоки питания.
Цвет, RGB или SMD
Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5—10 см.
Внешний вид светодиодной ленты примерно такой
Виды светодиодных лент
Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.
Читать также: Микросхема l7805cv схема подключения
Самые распространенные цвета
Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.
По типу свечения есть ленты:
- Одноцветные, обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).
- Многоцветные, обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.
Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.
Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.
RGB светодиодная лента может работать только вместе с контроллером и пультом управления
RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных. К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.
Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.
Как выбрать светодиодную ленту: RGB или SMD
Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.
Многоцветная лента из светодиодов, может выдавать практически любой цвет
Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.
Понижающий трансформатор с 220 на 12 вольт
Трансформаторы такого вида нашли большое применение в быту и на производстве. Основное их назначение — это запитывание низковольтных устройств, таких, как приборы освещения, рассчитанные на питание 12 вольт, или применение в блоках питания.
Вместе с тем изготовители при производстве всё чаще добавляют защиту от короткого замыкания и превышения напряжения, что оказывает положительное воздействие на срок службы как всего устройства, так и подключаемой к нему нагрузки. Правда, при этом следует понимать, что в таком случае под трансформатором понимается уже не один электронный элемент, а некоторая совокупность.
Необходимость применения источников с напряжением 12 вольт
Существуют такие места, в которых низковольтное напряжение предпочтительнее. Это объекты с повышенной влажностью, повышенным требованием к безопасности. А в сырых и пожароопасных помещениях применение сети 220 вольт вообще запрещено нормами правил устройства электроустановок (ПУЭ).
Электросеть с применением понижающего трансформатора не требует дорогостоящих защитных материалов и считается условно безопасной для жизни и здоровья человека. Использовать лампочки 12 вольт в осветительной сети не только дешевле их аналогов, но и выгоднее в том плане, что срок их службы в несколько раз выше, так как они дополнительно защищены понижающим трансформатором от бросков напряжения и шумов.
Применение для источников света
Всё чаще в качестве источников света в квартирах и офисах, а также при создании интерьерных подсветок применяются галогенные и светодиодные лампы. Благодаря своей конструкции они обладают большой яркостью свечения и сроком службы.
Маленькие размеры таких источников освещения позволяют использовать их в разноплановых местах, а малый вес светильников не утяжеляет всю конструкцию, что даёт свободу действия при их монтировании как одиночных, так и в люстре. Изготавливаются галогенные светильники с разной величиной рабочего напряжения, оно составляет 6, 12, 24 вольт. Для питания галогенных ламп применяют понижающие трансформаторы двух видов — тороидальные и импульсные.
В тороидальном преобразователе в качестве основы используется магнитопровод кольцевого типа, представляющий собой геометрическую фигуру тор. Такой вид магнитопровода является практичным и обладает наибольшим КПД. Но есть и недостатки. В первую очередь — это их габариты и вес, во вторую — повышенный нагрев при работе.
Меньшими размерами, возможностью плавного запуска, наличием стабилизации обладают электронные трансформаторы, которые применяются в цифровых блоках питания. Принцип работы этих устройств отличается от тороидальных моделей, так как, кроме трансформатора, здесь применяются дополнительные электронные детали. Участвуя в преобразовании электроэнергии, он практически не нагревается. Часто такое устройство производится со встроенными защитами, что вносит дополнительные удобства при использовании и продлевает срок службы. Единственный недостаток импульсного трансформатора — его цена.
На что обратить внимание при выборе?
В процессе выбора подходящего трансформаторного устройства в качестве источника питания на 12В, крайне важно учитывать три основных параметра, представленных:
- Номинальным выходным напряжением. Такой критерий чаще всего является кратным 12В, поэтому может составлять 12В, 24В, 36В 48В или более. В любом случае показатели должны подходить для номинального напряжения светодиодного осветительного прибора.
- Номинальным током на выходе или уровнем мощности. Этот критерий не может быть меньше, чем суммарная потребляемая мощность всего источника света. Специалисты советуют рассчитывать показатели мощности с некоторым запасом.
- Типом исполнения, включая параметры, представленные уровнем защиты от пыли и влаги, что позволяет применять осветительный прибор в уличных условиях, а также помещениях, имеющих специфический микроклимат.
Герметичные светодиодные трансформаторы со степенью защиты IP-67, могут устанавливаться в ванных комнатах и саунах, а также снаружи дома. Негерметичный блок питания со степенью защиты IP-20 – оптимальный вариант для монтажа исключительно в сухом и только в хорошо проветриваемом помещении.
Качественный блок питания обладает системой, обеспечивающей плавный пуск, что позволяет значительно продлить срок эксплуатации осветительной ленты, а запас мощности не должен быть менее 20%.
Выбор готового решения
Сегодня трансформатор с любыми параметрами можно найти в магазинах радиоэлектроники или сварочного оборудования. Наряду с традиционными продаются и устройства нового поколения — трансформаторы инверторные. В таких приборах ток перед поступлением на первичную обмотку сначала проходит через выпрямитель.
А потом — через собранный на базе микросхемы и пары ключевых транзисторов инвертор, снова превращающий ток в переменный, но с гораздо большей частотой: 60 – 80 кГц вместо 50-ти Гц. Такое преобразование входного тока позволяет значительно уменьшить размеры трансформатора и сильно сократить потери.
Ящик с понижающим трансформатором ЯТП 0,25
Подбирать трансформатор следует по следующим характеристикам:
Входное напряжение и частота тока: в характеристиках прибора должно быть указано «220 В» или «380 В», если он приобретается для 3-фазной сети. Частота должна составлять 50 Гц. Есть трансформаторы, которые рассчитаны, к примеру, на частоту в 400 Гц и более — при подключении напрямую к бытовой электросети такой прибор сгорит.
Напряжение и тип тока на выходе: с выходным напряжением все понятно — оно должно соответствовать напряжению, на которое рассчитан электропотребитель
Но при этом важно не забыть посмотреть, какой ток выдает трансформатор. Многие из них сегодня комплектуются выпрямителями, в результате чего ток на выходе получается не переменным, а постоянным.
Номинальная мощность: очень важно, чтобы максимальная мощность, с которой может работать трансформатор (она и называется номинальной), была примерно на 20% больше мощности нагрузки
Если этого запаса не будет, а тем более если номинальная мощность трансформатора окажется меньше мощности, потребляемой нагрузкой, обмотки преобразователя перегреются и сгорят.
Трансформаторы бывают:
- Открытыми: снабжены негерметичным кожухом, внутрь которого могут попадать влага и пыль. Но зато имеется возможность принудительного охлаждения при помощи вентилятора.
- Закрытыми: снабжены герметичным корпусом с высокой степенью влаго- и пылезащиты, поэтому могут устанавливаться в помещениях с повышенной влажностью.
Модели с алюминиевым корпусом могут эксплуатироваться в условиях улицы (уличное освещение светодиодными лампами, ). Из-за невозможности применить принудительное охлаждение мощность закрытых трансформаторов является ограниченной.
Трансформатор ОСМ-1-04
Также трансформаторы бывают:
- стержневыми: катушки можно располагать только в вертикальном положении;
- броневыми: работают в любом положении.
Стоимость трансформаторов сильно варьируется и в первую очередь зависит от мощности. Вот несколько примеров:
- ЯТП-0,25. Прибор с номинальной мощностью 250 Вт, оснащенный корпусом. Стоимость составляет 1700 руб.
- ОСМ-1-04. Может работать с входным напряжением 220 В или 100 – 127 В, выходное составляет 12 В. Корпус отсутствует. Стоимость — 2600 руб.
- ОСЗ-1 У2 220/12. Трансформатор на 1 кВт. Стоит 5300 руб.
- ТСЗИ-4,0. Преобразователь с корпусом, номинальная мощность составляет 4 кВт. Входное напряжение — 220 или 380 В, выходное — 110В или 12 В. Стоимость — 10,5 тыс. руб.
Переносной трансформатор в корпусе ТСЗИ-2,5 кВт. может подключаться как к 220 В, так и к 380 В, на выходе — 12 В. Стоимость — 13,9 тыс. руб.
Особенности установки блока питания
Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.
Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.
На практике применяются две схемы подключения светодиодной ленты к блоку питания.
Подключение светодиодной ленты к одному блоку питания
Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.
- Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
- После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)
Видео: подключение герметичного блока питания
Подключение двух светодиодных лент к одному блоку питания
В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?
Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме
Все достаточно просто. Выполняем следующие действия:
- Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
- Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
- Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
- Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
- Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение
Видео: подключение и монтаж светодиодной ленты — 3 главных правила
Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.
Источник
Понижающий трансформатор
Понижающий трансформатор для LED-ламп
Стандартный срок службы светодиодных ламп в соответствии с характеристиками, заявленными производителями, составляет 4000 рабочих часов. Если не использовать в работе таких устройств специализированные понижающие трансформаторы, оставляя в качестве основы работы диод, период эксплуатации сокращается до 1200 часов бесперебойной работы.
Если лампы устанавливаются в помещения с повышенной концентрацией влаги или постоянными перепадами температуры (сауны, бассейны), нужно использовать специальный понижающий трансформатор, оснащенный защитой от воздействия воды
Также важно убедиться в том, что общая нагрузка светодиодных ламп находится в пределах 60%
Как выбрать
В выборе понижающего трансформатора для светодиодных ламп нет ничего сложного. При возникновении каких-нибудь трудностей всегда можно проконсультироваться с менеджерами компаний, которые продают такое оборудование. Самое главное – правильно рассчитать мощность.
Вычисляется сумма всех светодиодных светильников, установленных в помещении, к полученному результату добавляется 20%, так как в преимущественном большинстве случаев трансформатор используется только один.
К примеру, в комнате будет шесть ламп 12В, их сумма 72В. Устройства, имеющие номинал 60В, уже не могут использоваться. Нужно приобретать оборудование на 100В или сокращать количество источников света. Если поставить мощный трансформатор, можно добавить еще лампу.
Как сделать устройство с 220 на 12 вольт своими руками
Несмотря на то, что данный прибор кажется на первый взгляд сложным устройством, его можно собрать самостоятельно. Порядок сборки подобного устройства очень простой. Сначала следует сделать некоторые расчёты и можно приступать к работе. Чтобы можно было быстро и просто производить намотку катушек, необходимо сделать простое приспособление из доски, стоек и рукоятки.
Образец самодельного устройства.
Сначала рассчитываются характеристики и количество витков на обмотках устройства. В данном случае, напряжение первичной сети равно 220 В.
Будет интересно Что такое трансформаторная подстанция
Получить при помощи прибора планируется 12 В, при площади сечения в 6 квадратных сантиметров, значит составляется формула с такими расчётами:
постоянная величина среднего трансформаторного железа равна 60, её следует разделить на площадь.
Получится 10 — это показатель витков, которые приходятся на один Вольт. Полученное число умножается на 220 — это число витков первичной обмотки. Количество витков второй нужно рассчитывать по такому же принципу: полученные 10 витков умножаются на 12 В.
Сердечник можно изготовить из жестяных банок, для этого надо нарезать полоски длиной до 30 см, шириной — 2 см. Эти заготовки обжигаются в печи на огне, после этого они остывают и с поверхности нужно счистить окалину. Покрыть лаком и наклеить с одной стороны полоски бумаги.
Также необходимо приготовить провод с бумажной изоляцией, сечение — 0,3 мм. Вторичная обмотка будет выполняться проводом сечением 1 мм. Из толстого картона выполнить основу для катушки. На неё намотать пропарафиненную бумагу и после этого можно приступать к намотке проволоки.
Пример схемы подключения понижающего трансформатора 220 на 12 В.
После каждых двух рядов нужно прокладывать слой этой бумаги. Вторичная обмотка наматывается в том же направлении, что и первая.
В готовую катушку необходимо вставить железные полоски, они должны войти на половину своей длины. Этими полосками обтягивается основа, и концы соединяются внизу.
Возле сердечника и каркаса оставляется небольшое расстояние. Основание для понижающего устройства лучше сделать из обычной доски толщиной до 50 мм.
Крепить детали лучше при помощи больших металлических скобок. Делать это нужно так, чтобы скобки огибали нижнюю часть сердечника. Последним шагом концы обмоток выводятся на каркас и закрепляются с контактами.
Чтобы было легче наматывать катушки (на заводах для этого используют специальное оборудование), можно использовать две деревянные стойки, закреплённые на доске, и ось из металла, продетую между отверстиями в стойках. На одном конце следует металлический прутик изогнуть в виде рукоятки.
