Траншея под водопровод: ширина, оптимальная глубина, как копать и цена

Процесс выкопки фундамента экскаватором: траншеи с откосами

На строительстве домов большой площади, стены которых должны опираться на фундаментные ленты большой глубины или ступенчатой формы, для которых роются широкие траншеи с откосами, может использоваться не только мини-трактор, но и полноценный экскаватор. Копка траншей такой техникой регламентируется технологической картой ТТК, обзор которой мы и представим в данной главе.

После подготовки участка к работе (раскорчёвки пней, удаления растительности), на местности производится геодезическая разбивка осей фундамента и контуров траншей. Отметки закрепляются к существующим объектам (дерево, забор, здание). Так же обозначаются границы отвала, в который и будет складироваться грунт.
Трасса оформляется актом с приложением отметок привязки, копия которого передаётся машинисту для ознакомления. Работы начинаются с планировки поверхности земли бульдозером, которая осуществляется по всей площади застройки.
Далее подключается экскаватор с обратной лопатой – он копает открытым способом, грунт сбрасывает в отвал или сразу грузит на автотранспорт. Ёмкость ковша определяется с учётом объёма земляных работ и параметров траншей.
Копка осуществляется не на всю глубину, а с недобором 15-20 см. Доработка дна и зачистка откосов производится вручную.
Ширина траншеи должна быть такой, чтобы при установке опалубки в пазухе мог перемещаться человек. Глубина соответствует высоте заглублённой части фундамента, плюс суммарная толщина всех подстилающих слоёв.

Принцип формирования траншеи с откосами

Прокладка водопроводных труб в земле

После того как траншея вырыта, приступают к подготовке дна для укладки водопровода:

Насыпается песчаная подушка высотой слоя 20 см. Песок проливается водой и тщательно трамбуется.
В месте завода в дом (чаще всего это фундамент) просверливают отверстие нужного диаметра. Для скважин необходимо сделать отверстие под ввод в шахте колодца.
На песчаное дно укладывается труба, сверху засыпается грунт и тщательно трамбуется место прокладки водопровода.

Рядом с коммуникацией можно проложить греющий кабель или теплоизолировать его непосредственно перед укладкой в траншею. Процесс укладки водопровода будет одинаков для любого типа труб, различие заключается лишь в глубине вырытой траншеи для каждого региона.

Регион	Северный	Южный	Средняя полоса
Глубина прокладки	3-3,5 м	1,2-1,5 м	2,3-2,5 м

Закладку водопроводной системы рекомендуется производить не менее чем на 0,5 м ниже глубины промерзания почвы. Грунт нежелательно засыпать на уложенную ветку, чтобы не повредить ее — сначала землю обсыпают с боков трубопровода, трамбуя и уплотняя ее щебнем мелкой фракции. Уплотняющий слой рекомендуется укладывать в котловане на расстоянии в 5 см от выступающего края водопровода, чтобы потом засыпать его землей.

Какие трубы подходят для прокладки в земле

Для систем водоснабжения подходят изделия из пластика или оцинкованные. Первые являются долговечными, однако с течением времени их оцинкованный слой истирается и они начинают ржаветь. Вторые имеют меньший срок эксплуатации, но у них повышенные антикоррозийные свойства и они меньше подвержены образованию засоров.

Пластиковые делятся:

на полиэтиленовые;
на полипропиленовые;
на поливинихлоридные.

Полимерные трубы.

Что касается диаметра водопровода, то тут следует учитывать протяженность прокладки и среднюю скорость движения воды — до 2 м/с.

Прокладка полипропиленовых труб

Их укладывать своими руками можно с помощью фитингов (фасонных частей) или сваркой. В первом случае монтаж ведется непосредственно при укладке труб в траншею, во втором — предпочтительнее трассовым способом. Это значит, что нужно сварить отдельные секции и монтировать их непосредственно на стройплощадке, аккуратно укладывая в землю и не нарушая радиуса их изгиба.

Время нагрева пластика — от 9 до 12 секунд в зависимости от диаметра изделия. Необходимо после сварки систему проверять на прочность несколько суток и только потом засыпать траншею землей.

Прокладка водопроводных труб из стали

Стальные системы прочнее пластиковых, поэтому их можно укладывать непосредственно в котлован на естественное основание. В остальном процесс укладки аналогичен с монтажом водопровода из пластика.

Особенности прокладки труб для горячего водоснабжения

В этом случае большое значение имеют параметры воды, поэтому рекомендуется использовать изделия из полипропилена маркировки PN20 или PN25. Эти модели имеют в своем составе армирующий слой теплоизоляции. При течении по таким трубам вода не подвергнет их деформации.

Способы соединения труб ПНД

В готовом проекте представлен план магистральной сети: длина, повороты, соединения. На этапе проектирования, еще до закупки материалов, определяют способ крепления участков между собой и формируют итоговый список оборудования и материалов, рассчитывают сметную стоимость прокладки.

Сварка встык

Для прочного, надежного соединения ПНД применяют сварку встык. Способ удобный и недорогой, за исключением стоимости сварочного аппарата. В среднем цена такого оборудования от 180 тысяч до 2 миллионов рублей. Если у вас нет цели приобретать аппарат для сварки труб ПНД, стыковку участков лучше доверить специализированной бригаде.

Если вы планируете прокладку водопровода самостоятельно, я расскажу, как это сделать. Сварочный аппарат состоит из следующих элементов:

центратор;
гидроагрегат;
сварочное зеркало;
торцеватель.

Сборка состоит из следующих этапов:

Зафиксировать трубы ПНД в центраторе по двум сторонам крепежными гайками.
В комплекте со сварочным аппаратом поставляется памятка с формулой, через которую рассчитывают давление для конкретного диаметра трубы. Узнав нужные параметры, установить их в гидроагрегате.
Обезжирить края трубы ПНД спиртовыми салфетками.
Торцовкой выровнять стыки, чтобы не было заусенцев.
Нагрев сварочное зеркало, установить его между труб. Подавать на центратор давление до тех пор, пока торцы не расплавятся на 1 сантиметр. Сбросить давление до нуля и подождать указанное в инструкции время.
Убрать нагревательный элемент, соединить трубы.

Электромуфтовая

Способ электромуфтового соединения подходит для ремонта уже существующего водопровода из ПНД. Но им также можно воспользоваться для сварки новой системы в труднодоступных местах. Потребуется сварочный аппарат для электромуфтовой сварки и соединительные муфты. Стоимость муфт зависит от диаметра, начинается от 200 рублей.

Перед началом работ примеряют муфту к отрезкам труб и делают засечки белым маркером. От места среза до засечки трубу зачищают скребком от защитного окислительного покрытия и обезжиривают.

Электромуфта представляет собой рукав с пазами под контакты сварочного аппарата. На корпусе муфты наклеен штрихкод, который считывают лазерной указкой, входящей в комплект аппарата. Если по каким-то причинам считывание не произошло, то данные можно взять в паспорте муфты. Штрихкод нужен, чтобы аппарат автоматически подобрал режим сварки.

Соединив трубы в муфте, подключают контакты. На аппарате дают команду «старт». Ток подается на электросеть, расположенную на внутренней стороне муфты. Труба начинает плавиться. Процесс считается завершенным, когда на поверхности рукава появятся маячки и аппарат подаст сигнал.

Соединение компрессионными фитингами

К менее надежным способам относят соединение фитингами. В местах стыков могут образоваться течи, поэтому использовать такой метод лучше для наружных систем водопровода малых диаметров.

Для соединения водопровода из труб ПНД компрессионными фитингами не требуется дополнительного оборудования. Сваркой и электромуфтой разрешено соединять только одинаковые по диаметру, марке и толщине стенки трубы ПНД, а разнообразие в моделях фитингов позволяет компоновать элементы разного сечения.

Откручивают от фитинга зажимную гайку синего цвета, надевают ее на трубу. Следом крепится кольцо белого цвета. Зачищенную и обезжиренную трубу вставляют в фитинг, подтягивают кольцо и гайку, плотно закручивают.

Соединение в раструб

До того как муфты и фитинги стали доступны на строительных рынках, в прокладке трубопровода широко применялся способ соединения в раструб. Технология заключается в компоновке труб разного диаметра: одну трубу вставляют в другую и герметизируют стык. Для герметизации используют прорезиненную муфту, предварительно надетую на широкий срез трубы.

Какой способ лучше

Для подземного водопровода лучше применить способ сварки встык. Такое соединение гарантирует долгую работу системы без протечек. Процесс сварки труб быстрый, с работой справится один человек.

Выбор ширины траншеи под систему водоснабжения

Процесс копки траншеи под водопровод с заглублением свыше 3-х метров регламентируется положениями СНиП №2-04 от 1984г. Согласно этому документу, расстояние между стенкой канавы и трубой не должно составлять менее 20 см, а общая ширина шурфа – не меньше 80 см. В реальности же ширину канавы делают такой, чтобы в ней было удобно работать монтажникам при укладке и стыковке труб.

При копке более мелких шурфов, производимых при помощи лопаты, ширина траншеи устанавливается самопроизвольно. Здесь опять-таки основную роль играет удобство укладки труб, их стыковки и установки водозапорной арматуры. Исходя из этих принципов, наименьшая ширина любой канавы при укладке водопровода не может быть менее 70-80см.

Цена за погонный метр

Средняя цена за метр копки траншеи под водопровод привлеченными для этого подрядчиками зависит от применяемого способа:

При ручном рытье рва под водопровод погонный метр при глубине 130-150 будет стоить 1000 -1200 руб. Эта стоимость включает в себя оплату труда работникам выполняющим копку траншеи и установленную подрядчиком прибыль.
Цена, за которую будет произведена механизированная прокладка траншеи при помощи экскаватора или траншеекопателя варьируется от 8 000 до 10 000 руб. за 8-ми часовой день работы техники. В эту расценку включена стоимость затрачиваемого техникой топлива, ее амортизация, заработная плата оператору, а также прибыль.

Глубина

Этот размер зависит от нескольких моментов:

Тип грунта. Всё дело в том, что копать в твёрдом и каменистом грунте довольно сложно, поэтому в этом случае можно выбирать минимальные размеры. Согласно СНиП минимальная глубина траншеи – 0,5 м. Этот размер отсчитывается от верхней плоскости трубы до земной поверхности. Так, трубы будут защищены от различных внешних воздействий и нагрузок. Если трубы нужно заглубить более чем на 1 м, то стенки канавы нужно дополнительно укреплять. Этот норматив СНиП напрямую связан с типом почвы:

в песчаных грунтах, супесях и крупнообломочных породах стенки укрепляются при заглублении свыше 1,25 м;
в глинах и суглинках – 1,5 м;
в сверхпрочных глинах и суглинках – 2 м.

Возможность выполнения ремонтных и профилактически работ. Здесь согласно СНиП нужно выбирать минимально разрешённый размер, но при этом учитывать и другие факторы.
При прокладке водопроводной системы, которая не должна замерзать зимой и нагреваться летом, нужно учитывать и климатические условия, чтобы определить минимальные размеры заглубления траншеи

При этом берут во внимание максимальные зимние температуры, характер промерзания почвы, высоту снежного покрова и степень нагревания земной поверхности солнечными лучами. Глубину промерзания почвы можно найти в СНиП в специальной таблице.

Если вы планируете пользоваться водопроводом только в тёплый сезон, то трубы можно уложить на минимально допустимой глубине равной 50 см. При этом не должны предъявляться требования к температуре воды летом.

Также разрабатывая схему прокладки траншеи и определяя её глубину, стоит учитывать, что вручную можно выкопать только канаву глубиной 1,5 м. Чтобы извлекать грунт с большей глубины вручную, потребуется привлечь малую технику (транспортёры-подъёмники) или помощника с ведром и верёвкой.

Если ваши водопроводные сети будут пересекаться с другими инженерными коммуникациями, проходящими по участку, то в СНиП нормируется и расстояние по вертикали:

от канализационных сетей водопровод прокладывается выше минимум на 40 см;
от трубопроводов другого назначения и кабелей трубы водопровода прокладываются ниже на 60 см. Но при необходимости это расстояние можно уменьшить до 25 см.

Дистанция между двумя трубами под землей

Как отмечалось ранее, строительные нормы не допускают размещение в одной или разных траншеях водопроводной и канализационной магистралей, если расстояние между ними менее 1,5 метра, данное правило распространяется на производственные и хозяйственно-бытовые водопроводы.

Также строительные нормативы (пункт 9.6 СНиП 41-02-2003) допускают совместную прокладку водопроводных и тепловых коммуникаций в одной траншее. При параллельной прокладке водопроводной и кабельной электрической линии с напряжением до 35 Кв, допустимое расстояние между ними не менее 1 метра (правила устройства электроустановок ПУЭ-7 п.2.3.88.), если электрокабель пересекает водопровод, расстояние в точке перекрещивания — не менее 0,5 метра.

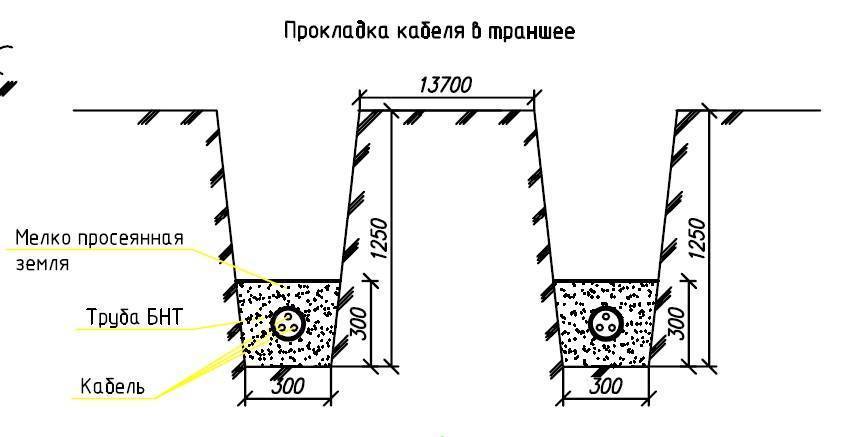

Рис. 9 Электрический кабель – схема установки

Читая про то, на какую глубину закапывать водопроводную трубу в частном доме, возможно будет интересно узнать про охранную зону водопровода и канализации

В каких случаях уместно применение экскаватора

В каждом строительном проекте подбор спецтехники происходит индивидуально, с учетом многочисленных факторов. Так, применение экскаватора возможно, если:

это позволительно типом почвы или ее временным состоянием (отсутствие размытости и болотистых подтоплений);
окружающие объекты застройки позволяют разместить крупногабаритную или малогабаритную спецтехнику;
глубина траншеи достаточно велика, чтобы создавать ее вручную;
в месте будущей траншеи отсутствуют инженерные коммуникации, которые могут быть повреждены ковшом экскаватора.

Наша компания предлагает разработку траншеи экскаватором

с учетом всех важных особенностей проекта. На итоговую стоимостьрытья траншеи экскаватором в Москве влияет: сложность предстоящих работ, необходимость утилизации отходов, количество задействованной техники, срочность выполнения задачи. Исходя из этих требований, мы можем предложить крупногабаритную технику, мини-экскаваторы или агрегаты с многофункциональным навесным оборудованием. Все заказы по аренде оформляются договором, в котором прописаны и защищены все условия контракта. А вся спецтехника имеет полный пакет разрешительной документации.

Самостоятельная копка траншей

Прокол дороги для водопровода

Возводя частный дом, коттедж или дачу, при небольшом объеме работ выгоднее быстро прокопать траншею для водопровода своими руками, не прибегая к услугам дорогостоящей техники и специалистов. Данный процесс состоит из таких этапов:

разметка контура траншеи при помощи кольев и капронового шнура,
снятие плодородного слоя почвы и складирование его на расстоянии не менее 1 метра от края рва,
выемка нижележащих слоев почвы и укладка их отдельно от плодородного слоя,
укрытие вынутого из траншеи грунта полиэтиленовой пленкой для исключения его размыва и намокания под дождем,
укрепление стенок рва досками и распорками, чтобы избежать их осыпание.

Что нужно учесть до начала работ

Не стоит начинать работу с примитивным настроем «бери больше – кидай дальше». Чтобы избавить себя от неприятных неожиданностей и проблем в будущем, нужно думать не о том, как быстро выкопать траншею под водопровод вручную, а о том, как сделать это качественно и аккуратно.

Для этого нужно определиться с параметрами «окопа», выяснить, не пересекается ли его маршрут с линиями других коммуникаций, решить, куда складировать вынутый грунт, разметить наиболее удобный и короткий путь от источника к дому и т.д.

Каким делать сечение траншеи

Вопрос выбора формы траншеи далеко не праздный. Он зависит от её глубины, типа грунта, уровня грунтовых вод.

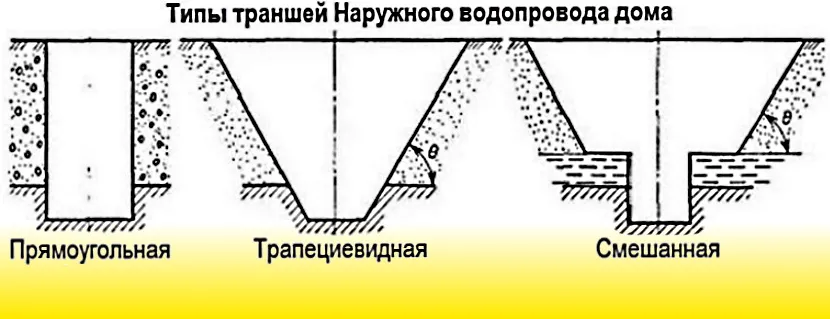

Типы водопроводных траншей Источник ibb.co

Прямоугольная.

Такую конфигурацию выбирают при плотном несыпучем грунте, небольшой ширине траншеи и глубине не более 1,5 метров.

Трапециевидная.

Форма для глубоких выемок более 1,5 метров или больше высоты копателя по плечи. Предотвращает обвал и осыпание рыхлых грунтов в канаву.

Оптимальная форма для прокладки траншей на участках с высокими грунтовыми водами. До уровня их залегания грунт вынимается с образованием пологих внутренних стенок канавы, затем до нужной глубины выкапывается узкий прямоугольный шурф, который засыпается дренажной смесью из щебня или гравия.

Какой должна быть ширина и глубина

Строительными нормами и правилами строго регламентируется только ширина шурфов глубиной свыше 3 метров. Для прокладки домашнего водопровода она редко превышает указанное значение, поэтому решая, как быстро выкопать траншею, ширину выбирают произвольно, ориентируясь только на удобство работы и последующего монтажа труб.

Ручная копка траншеи Источник ivbb.ru

Как правило, для прямоугольных выемок она не превышает 50 см, а нередко вообще равняется ширине совковой лопаты. Трапециевидные канавы в верхней части имеют ширину 70-80 см.

Иначе обстоит дело с глубиной – её нельзя выбирать произвольно, так как копать траншею для не утеплённых труб нужно до уровня промерзания грунта плюс ещё 30-50 см. Иначе зимой вода в них замёрзнет, что приведёт не только к прекращению её подачи в дом, но и к необходимости замены разгерметизированной трассы. Это означает повторное проведение всех работ, так как место прорыва замороженной трубы без раскопок определить невозможно.

Глубина промерзания почвы зависит от климатических условий в регионе и варьируется от 30 до 300 см. Какова она в вашей местности, можно узнать в архитектурном управлении, коммунальных службах или местных строительных организациях. Либо воспользоваться таблицей средних значений по регионам.

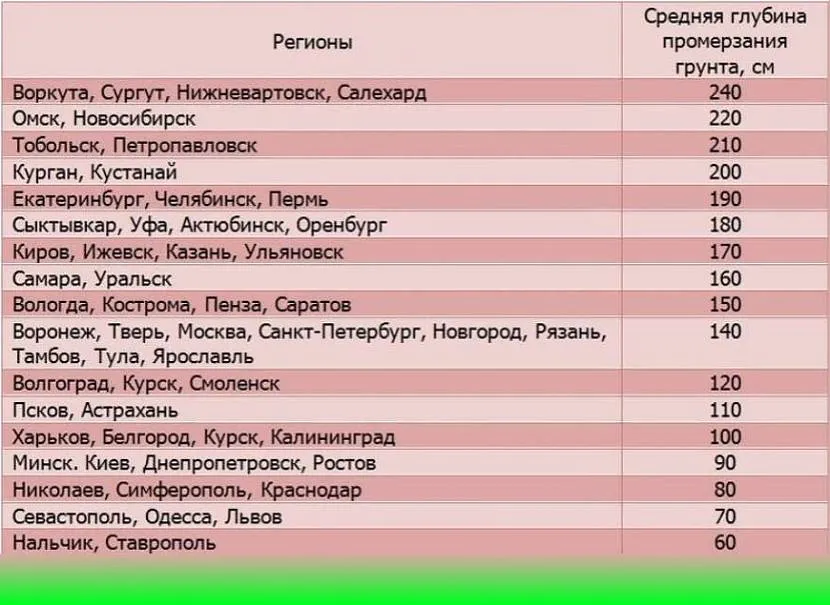

Таблица средних глубин промерзания грунта по городам СНГ Источник izchegopostroit.ru

Найденную величину принимают за исходную и делают поправку в ту или иную сторону в зависимости от типа почвы.

Песчаная и глинистая почва промерзает не так глубоко, поэтому прежде чем копать траншею под водопровод, расчётную глубину можно уменьшить на 30-40 см.
Пылеватый и каменистый грунт промерзает на большую глубину, значит, уровень заложения трубы нужно опускать на такое же расстояние от средней отметки.

Если водопровод прокладывается от централизованного напорного источника, глубина канавы на всем протяжении может быть одинаковой. Если же источником служит автономный колодец или скважина с насосом, трассу прокладывают с небольшим уклоном в его сторону, чтобы в случае аварии вода не оставалась в трубах, а стекала обратно самотёком.

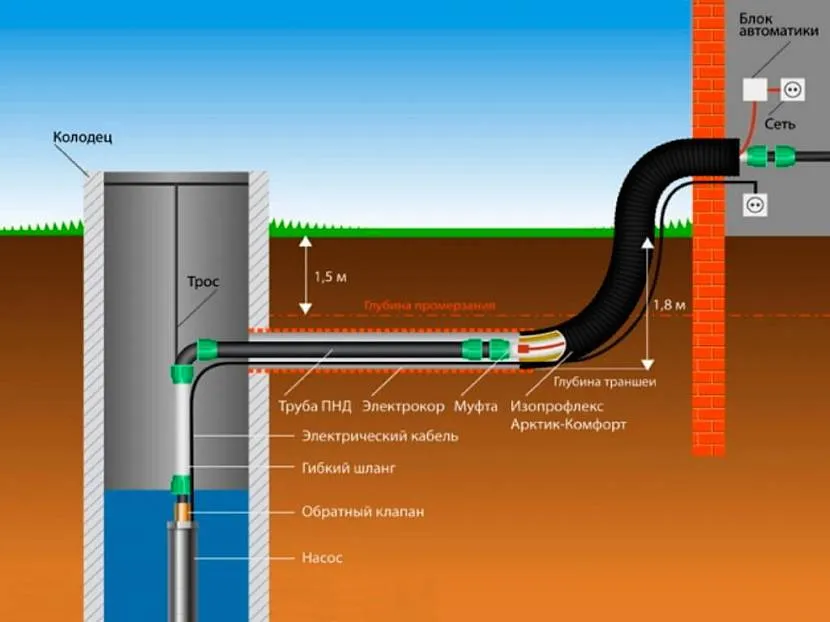

Схема прокладки водопровода с греющим кабелем от колодца Источник aquacop.ru

Ширина траншеи при прокладке канализации СНИП

Для того, чтобы система канализации служила длительное время и не подвергалась механическим воздействиям, ее укладывают под землей. Это дает возможность сохранить ее целостность, а также минимизировать занятие трубами свободной территории, которая может быть использована по назначению. А для этого необходимо произвести рытье траншеи. Эта процедура может выполняться как ручным способом, так и при помощи специализированной техники.

Нормативные документы

Стоит заметить, что земляные работы по рытью траншей должны соответствовать требованиям, определенным в Санитарных нормах и правилах Это основной документ, соблюдение которого является обязательным, без каких-либо отклонений.

Чтобы канализационная система работала без сбоев, необходимо все работы сделать правильно:

Параметры траншеи

Показатель ширины траншеи определен в СНИПах. При этом, если используются основания искусственного плана под коллекторные системы и трубопроводы, и ширина основания превышает соответствующий показатель котлована, а также при монтаже оснований, связанных с прокладкой непроходных и проходных каналов, ширина котлована определяется как ширина основания умноженная на коэффициент 0,2.

Если при рытье траншеи используется специализированная техника, то допускается увеличение ширины траншеи на такое расстояние, при котором разравнивающие и уплотняющие машины будут работать без каких-либо препятствий. Если предполагается использовать рабочий труд, то расстояние между укрепленными вертикальными стенками траншеи и боком сооружения не должно быть менее 70см.

Если траншеи роются в глинистых грунтах или суглинках при помощи траншейных или роторных экскаваторов, то глубина укладки труб без креплений при помощи плетей допускается на глубину не более чем в 3 метра.

Прокладка водопроводных труб в земле

Для правильной укладки элементов системы необходимо подготовить проект или схему водовода с указанием мест установки фитингов и возможных ответвлений. Затем данные переносятся на местность и при необходимости корректируются. После этого приступают к рытью траншеи. Глубина ее должна быть не менее 1,4-1,5 м, а ширина — около 0,6 м.

Прокладка водопровода из полипропиленовых труб в земле начинается от источника воды (скважины, колодца и др.) или места врезки в магистральную сеть, к дому. Сборку элементов водовода проводят на поверхности, а затем укладывают на песчаную подушку в траншею. При монтаже необходимо избегать резких поворотов и перегибов труб. Если предполагается пересечение канализационной системы, то водопровод должен проходить на 0,2 м выше ее. Не допускается прокладка водогона на расстоянии менее 0,75 м от электрических и телефонных кабелей и 2 м от системы стоков.

После положительных результатов испытаний системы на плотность канаву засыпают. Слой грунта, имеющий непосредственный контакт с водогоном, не должен содержать крупных камней и строительного мусора.

Как определить глубину прокладки водопроводных труб?

Глубина заложения водопровода зависит от промерзания грунта, его структуры, близости грунтовых вод и других факторов. Эти данные можно запросить у ближайшей организации, занимающейся подобными работами либо получить самостоятельно, пробурив несколько контрольных скважин по ходу предполагаемой траншеи. Во многих регионах глубина промерзания грунта не превышает 1,6 м. Если по каким либо причинам достичь такой глубины невозможно, то укладка водопроводной трубы в траншею должна проводиться с предварительным утеплением.

Близость расположения к поверхности грунтовых вод негативно сказывается на материале водовода. В этом случае проводят гидроизоляцию сети либо уменьшают глубину траншеи с последующим утеплением системы. Если водовод проходит под площадками, где предполагаются большие нагрузки, то в таких местах он должен быть заглублен или дополнительно установлены элементы, защищающие трубопровод от разрушения. В случае прокладки системы через открытые места, лишенные растительности в регионах с жарким климатом, то глубина его залегания должна быть не менее 0,5 м.

Учитывая все эти нюансы, можно точно определить, на какую глубину закапывать водопроводные трубы.
