Топографический план земельного участка для застройки

Когда требуется заказать топографическую съемку?

Топографическую съемку заказывают непосредственно перед проведением определенных работ, например, таких, как:

• Проведение инженерных сетей. В этом случае необходимо формирования ситуационного плана. К примеру, для газификации при топосъемке на план наносят не только сооружения, но и транспортные развязки, и после этого решается точное расположение труб для прокладки газа. Таким же образом накладываются и другие виды инженерных сетей.
• Создание проекта межевания. Так как он предназначен для проектирования участка застройки, то обязательно требуется топографический документ, так как он является геоподосновой, на которой требуется наложить чертежи строения и межевые линии.
• Оформление прирезок. В этом случае допускается съемка, увеличивающая территорию примерно на 10 процентов на безвозмездной основе.

• Реорганизация участка. Этот процесс происходит через межевание либо объединяя участки между собой, либо разделяя их на несколько частей.
• Выполнение других видов работ. Часто требуются и другие заказы, например, для оценки эффективности запланированных работ. Также используется при создании ГПЗУ – генерального плана застройки участка – так как нужно зафиксировать топографические особенности местности в целях безопасности и перспективности будущего строительства.

Какие существуют виды?

В зависимости от нюансов нанесения, вносимых сведений и некоторых других деталей различают несколько типов докмуентации на земельные участки.

Генеральный

Генплан территории – схематическое изображение участка с подробным обозначением:

• всех насаждений;
• пешеходных дорожек;
• планируемых строений;
• а также подъездных путей к участку.

Данный документ отображает характеристику рельефа местности, а также наличие коммуникаций и инженерных систем.

Образец генерального плана земельного участка:

Технический

Техплан содержит перечень ключевых характеристик для определенного участка. По данному чертежу есть возможность индивидуализировать земельный участок среди остальных. В нем указывается текущая информация обо всех объектах недвижимости на рассматриваемой территории, в том числе:

• местоположение;
• площадь;
• кадастровая стоимость.

С помощью технического чертежа вводится объект в эксплуатацию, а также снимают недвижимость с кадастрового учета. С использованием подробного техплана вносят корректировки в кадастровый паспорт.

Образец технического плана земельного участка:

Межевой

Межевой документ – письменно-графическое описание участка, которое содержит информацию об:

• расположении;
• адресе;
• площади;
• форме участка;
• способах исказить границы.

В графической части нанесены узловые точки границ рассматриваемого участка.

Составляется документ кадастровым инженером. Межевание можно провести через местную администрацию или с помощью сторонней организации, имеющей разрешение на проведение таких работ. Что такое МП подробно описано в № 218-ФЗ «О регистрации недвижимости». Здесь же рассказаны правила его оформления.

Образец межевого плана земельного участка:

Топографический

Топографический план — это специализированный документ, который включает графическое изображение определенной местности. Документ составляется на основе геодезического исследования.

Топоплан необходим для правильного расчета и успешного составления проектной документации по строительству различных объектов недвижимости. Топографическая документация нужна:

• при проведении реконструкции;
• при разработке линии коммуникаций;
• а также для юридического оформления прав собственности на конкретный объект недвижимости.

Образец топографического плана земельного участка:

Кадастровый

Кадастровый план — это наиболее полный документ, который содержит всю информацию о наделе, включая графическую часть. Кадастровый чертеж является обязательной частью любого кадастрового паспорта на недвижимость. Число и содержание разделов данной схемы зависит от типа объекта, на который документ оформляется.

• Без кадастрового документа невозможно оформить право собственности или просто оформить любую сделку (купить, продать, подарить, завещать).
• Также кадастровая документация очень важна, когда появляются споры между соседями или собственниками соседних наделов.
• При разделении одного участка на несколько на основе одного старого плана возникает несколько новых.
• Также при получении ипотеки и оформлении недвижимости в залог обязательно предоставить кадастровый паспорт.

Образец кадастрового плана земельного участка:

Ситуационный

Ситуационный план является графической схемой земельного надела вместе с прилегающими территориями. Отличительная особенность – схема снята сверху. Видны не только границы непосредственно нужной территории, но и привязка к конкретной местности.

Также в чертеж наносятся прилегающие к участку объекты:

• дороги;
• инженерные сети;
• маршруты общественного транспорта.

Здесь же указывают:

• информацию о дате строительства;
• название улиц;
• номера домов;
• и количество этажей.

Ситуационный документ необходим для подключения таких инженерных коммуникаций, как вода, газ, свет.

Образец ситуационного плана земельного участка:

Градостроительный

Градостроительная схема ЗУ показывает площадь застройки, координаты основных поворотных точек границ земельного надела. Это основной разрешающий документ для капитального строительства. Основные данные, которые описывает градостроительный документ:

• информация о месте расположения участка;
• данные об охраняемых зонах;
• процент или плотность застройки;
• допустимая высота и количество этажей;
• сведения о разрешенном использовании земельного участка.

На данной бумаге выбирается место, где будет размещен строящийся объект. Для получения градостроительной схемы необходимо предоставить:

1. свидетельство о праве собственности;
2. выписку из ЕГРН;
3. а также внутренний паспорт гражданина-заявителя.

Образец градостроительного плана земельного участка:

Составление

Топографический план участка — это незаменимый при строительстве документ, без которого процесс проектирования будущего здания сильно затрудняется. Существует несколько видов топопланов, в зависимости от целей их составления будут отличаться масштабы, точность и правила нанесения обозначений.

Виды топографических планов в зависимости от масштаба:

• Планы масштабом 1:1000 или 1:2000 нужны для проектирования генерального плана небольшого поселка или для прокладки протяженного линейного объекта (автомобильной дороги, железнодорожных путей, трубопроводов и т.д.). При пересечении объекта с уже существующими постройками или коммунальными сетями на узлах составляются более подробные планы масштабом 1:500, высота сечения рельефа до 1,0 м;
• Масштаб 1:500 выбирают для проектирования одиночных сооружений или решения земельных вопросов. Высота сечения рельефа в пределах 0,5 м;
• 1:50, 1:100, 1:200. Такие планы составляются для небольших участков, ландшафтные дизайнеры применяют их для создания подробного проектного документа озеленения территории. Высота сечения рельефа варьируется от 0,1 до 0,25 м;
• 1:5000 и 1:10 000 — это масштаб для создания генплана города, поселка или масштабного линейного объекта большой протяженности. Высота сечения рельефа в пределах 1,0 м.

Выбор исполнителя

Топоплан для личного использования (ландшафтного планирования или строительства небольших объектов) можно заказать в организации, не имеющей лицензии на проведение геодезических работ. Документ не будет обладать юридической силой, его нельзя использовать в решении земельных вопросов, но он обойдется сравнительно дешево.

Если требуется наличие карты, имеющей юридическую силу, то следует обратиться к специалистам с лицензией.

Критерии выбора исполнителя:

• Предоставление полного пакета услуг «под ключ» одной фирмой сильно ускоряет процесс получения результата;
• Компания, предоставляющая геодезические услуги должна быть независимой, не стоит доверять топосъемку риэлторам и партнерам по сделкам с землей;
• Обязательно наличие качественного сертифицированного оборудования, своевременно проходящего проверку и настройку.

Список документов

Перед началом работ организация, проводящая геодезическую съемку, потребует у заказчика документы:

• Подтверждение прав на земельный участок;
• Доверенность;
• Подобное техническое задание на заказанные работы;
• Результаты предыдущих геодезических изысканий при их наличии;
• Кадастровый паспорт (при наличии);
• Физическое лицо дополнительно предоставляет ксерокопию паспорта (разворот с фотографией и с пропиской);
• Юридическое лицо предоставляет копию учредительных документов.

Системы координат

При заказе топографической съемки участка необходимо выбрать наиболее удобную систему координат. Именно она позволяет найти на плане и местности любую точку.

• Географическая. Система координат, с помощью которой можно найти любую точку и объект на земном шаре. Применяется для составления топографических карт местности, система географических координат не применяется в строительстве по причине своей громоздкости.
• Местные системы субъектов Российской Федерации служат для документального подтверждения границ земельного участка, расположения проектируемого здания и коммуникаций. Эта система служит для обеспечения правовых отношений по земельным вопросам. Точка начала отчета привязана к географическим координатам.
• Условная. Применяется при составлении планов небольшого масштаба, незаменимых в ландшафтном проектировании. Начальной точкой отчета служит угловая точка на участке, привязанная к географическим или местным координатам, позволяющим найти участок на земном шаре.

Топографические планы составляются в двух системах высот:

• Балтийская или абсолютная система была принята еще в СССР, началом отсчета принят ноль Кронштадтского футштока. Нормальные высоты российских реперов рассчитаны именно от этой точки.
• Условная система высот применяется для одного участка, за ноль принимают одну из точек, привязывают ее к абсолютной системе и далее работают с условными величинами.

Построение проектного документа на планшете

Топографический планшет — это самая малая часть карты, масштаб планшета задается с учетом поставленной задачи.

Процесс составления плана:

• Работы по построению планов местности с помощью планшета начинаются с нанесения координатной сетки.
• На сетку наносятся все отснятые точки с обозначенными высотами.
• Точки соединяют, получая объекты местности.
• После определения и нанесения существующих объектов по точкам с отмеченными высотами вычерчиваются изолинии.

Назначение плана теодолитного хода и этапы его составления

Поскольку на небольших территориях искажения измеренных углов и длин будут не столь значительными, их пренебрежение не приведет к значительной потере точности.

Как уже было сказано выше, первостепенная задача этого чертежа – отображение земной поверхности и объектов, которые на ней расположены. Обычно создаются в масштабах 1:500, 1:1000, 1:2000, 1:5000 и 1:10 000.

Принято также различать следующие виды планов:

1. Топографические. Все объекты на местности, включая здания, сооружения, а также растительность и элементы гидрографии должны быть отображены.
2. Ситуационные. Нанесение только наиболее важных и крупных дискретных объектов, расположенных на земной поверхности.
3. Специализированные. Отображение местоположения в пространстве только конкретных элементов. В основном создается для проектирования и последующего строительства сложных инженерных сооружений. Может выполняться в особо крупном масштабе 1:200 и 1:100.

Для составления всех этих графических материалов в основном проводится теодолитная съемка. Сам процесс изготовления плана проводится в такой последовательности:

– создание координатной сетки;

– нанесение точек хода на чертеж;

– отображение ситуации местности.

– оформление.

Ситуационный план и для чего он нужен

Ситуационным планом считается схема, на которой указаны прилегающие к объекту недвижимости территории и другие объекты. Он предназначен для того чтобы правильно оценить взаимодействие конкретного участка с прилегающими постройками, коммуникациями и дорогами.

Он выполняется после проведенных на местности топографических и геодезических работ. Этот вид плана выполняется в виде схемы и не является основой для проектных и строительных работ.

И все-таки ситуационный план требуется и для строительства, и для проектировки, и еще для некоторых целей:

• При заключении сделок по продаже участка и согласованию границ с владельцами соседних участков;
• Для подключения коммуникаций;
• Для получения разрешения на проведение строительства в архитектурном отделе градоуправления;
• На его основании при строительстве ведется разработка части проектной документации;
• При реконструкции участка.

Ситуационный план включает в себя:

• Адрес участка;
• Указание стрелками сторон света;
• Находящиеся на нем здания и количество этажей в них;
• Названия улиц;
• Все благоприятные и неблагоприятные точки – свалки, парковки, магистрали и т.д.;
• Электрические, газовые, тепловые и водные сети снабжения;
• Планируемые работы;
• Описание объекта (высота, этажность, размер фундамента);
• Заказчик;
• Исполнитель, его подпись и печать.

Ситуационный план включает в себя несколько частей:

• Проектная (в нем чертится схема);
• Аналитическая (включает в себя графические дополнения и пояснения, а так же подробное описание объекта);
• Инсоляционный анализ – описание степени освещения участка.

Классификация топосъемки

Классифицировать топографическую съемку можно по нескольким параметрам. В зависимости от метода проведения различают наземную и воздушную топосъмки.

Воздушная съемка используется для осуществления масштабных замеров, например, топосъемка земельного участка для ГПЗУ. Ее проводят с использованием летательных аппаратов, в том числе космических.

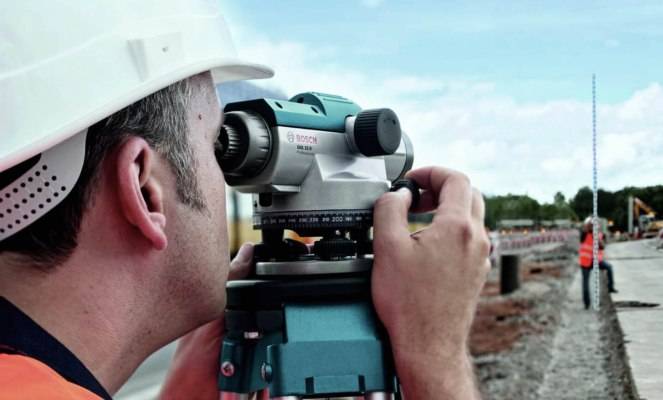

Наземная съемка – принципиально иной вид сбора топографической информации путем нивелирования. Его цель – определить на горизонтальной поверхности земли расположение высотных проекций точек местности.

Иной критерий классификации – масштаб съемки. Чем он мельче (больше знаменатель), тем масштабнее должны быть цели съемки. Различают следующие виды планов:

1. План масштабом 1:5000 применяется для:
   • утверждения генплана города;
   • проектирования крупных промышленных предприятий;
   • детальной планировки незастроенных районов;
   • составления проектов орошения сельхознаделов.

Такая съемка проводится для утверждения инженерных коммуникаций, например, топографическая съемка земельного участка для газификации.

• План масштабом 1:2000 применяется для:
  • разработки генпланов пгт и городских районов;
  • составления планов горнопромышленных предприятий;
  • подсчета запасов полезных ископаемых для месторождений средних размеров;
  • разработки схем железнодорожных узлов и так далее.
• План масштабом 1:1000 применяется для:
  • создания генплана малоэтажной застройки;
  • утверждения проектов озеленения;
  • разработки планов подземных сетей, проектов новых ж/д станций;
  • детальных разведок полезных ископаемых;
  • иных сложных инженерных изысканий.
• План масштабом 1:500 – самая распространенная разновидность съемки. Она используется для получения разрешения на строительство, в том числе многоэтажную капитальную застройку, составления разветвленных планов:
  • подземных сетей;
  • автодорог и переходов через них;
  • железных дорог;
  • линий электропередач и так далее.

В этом масштабе также проводится топографическая съемка участка для градостроительного плана. Такая съемка должна быть обоснована геодезистами.

Следующий критерий классификации – технологический процесс съемки и используемое оборудование. Чаще всего используется:

1. Стереотопографическая съемка. Благодаря стереопарам геодезисты определяют плановое и высотное положение точек местности, после чего переносят его на план путем стереоскопической рисовки.
2. Теодолитная съемка. Этот вид наземной съемки используется для получения контурного плана местности при помощи теодолита и дальномеров. Такая съемка не учитывает высотные характеристики рельефа, потому применяется обычно на равнинной местности.
3. Буссольная съемка: вид наземной съемки малых по площади участков при помощи буссоли и дальномеров. Служит для быстрой съемки небольшой точности.
4. Гидролокационная съемка: обособленный вид съемки для подводной разведки при помощи гидролокатора, прикрепленного к подводному плавсредству.
5. Аэрофотосъемка: вид воздушной съемки, который позволяет получить топографические изображения местности в крупном масштабе благодаря использованию БПЛА или космических зондов.
6. Цифровая топосъемка. Применяется особое оборудование, проецирующее графические формы местности в цифровые модели.

Что такое топографический план земельного участка?

Официальное определение мы тут рассматривать не будем. Оно необходимо только для профессионалов, оно сильно загрузит ваш мозг. А нам необходимо понять суть плана, узнать то, чем он отличается от других

Очень важно уметь отличать топографический план от других видов планов, например от ситуационного плана. Для того, чтобы создать план, необходимо проведение топографической съемки. Данный план включает в себя чертёж разнообразных элементов, полное описание рельефа данного участка, описание всех объектов

Также в плане указываются все характеристики и размеры. Основной особенностью данного плана является высотная составляющая. Важно, чтобы по плану можно было определить высоту разнообразных объектов, которые на нём указаны. Кроме того, на данном плане нужно иметь возможность измерить размеры в соответствующем масштабе. План можно сделать как в бумажном варианте, так и в цифровом. Сейчас чаще всего делаются два варианта плана. План является основой для того, чтобы спроектировать и смоделировать изменения на участке

Данный план включает в себя чертёж разнообразных элементов, полное описание рельефа данного участка, описание всех объектов. Также в плане указываются все характеристики и размеры. Основной особенностью данного плана является высотная составляющая

Важно, чтобы по плану можно было определить высоту разнообразных объектов, которые на нём указаны. Кроме того, на данном плане нужно иметь возможность измерить размеры в соответствующем масштабе

План можно сделать как в бумажном варианте, так и в цифровом. Сейчас чаще всего делаются два варианта плана. План является основой для того, чтобы спроектировать и смоделировать изменения на участке.

Топографический план земельного участка часто называют геоподосновой. Это абсолютно одинаковые понятия, но есть небольшие нюансы. В геоподоснове может быть содержаться сразу несколько планов. Это комплекс планов всей территории. Кроме того, на геоподоснове обычно указываются подземные коммуникации. На плане же подземные коммуникации не указываются, или указываются при необходимости.

Как проводят топографическую съемку?

Заявку на геодезическую съемку можно подать при личном посещении кадастровой службы или обратиться в эти компании через интернет.

Перед началом геодезических работ собственник земли должен заключить договор с подрядчиком. В документе, который подписывают обе стороны, обязательно указывают все условия. Среди них: стоимость, объем работ и сроки выполнения.

Договор составляют, ориентируясь на пожелания клиента, а также архивные сведения, планы застройки, карты местности и замеры территории.

На участке проводят следующие работы:

1. Устанавливают координаты ЗУ;
2. Создают геодезическую систему;
3. На точках, которые определены заранее, фиксируют специальные знаки;
4. Производят замеры земельного участка;
5. Осуществляют поиск инженерных коммуникаций;
6. Делают фотосъемку объекта.

Это стандартный план. Он может быть дополнен планировкой горизонталей и вертикалей строительной площадки, расчетом объема работ.

Далее полученные сведения записывают на электронный носитель. Все выявленные капитальные объекты фиксируют на карте. Ее масштаб разработчики и владелец участка определяют вместе.

Но это конечно далеко не все

Пожалуй, самой важной стадией геодезических работ является их анализ и обработка полученных данных. На это уходит обычно несколько дней

Классификация топосъемки

Классифицировать топографическую съемку можно по нескольким параметрам. В зависимости от метода проведения различают наземную и воздушную топосъмки.

Воздушная съемка используется для осуществления масштабных замеров, например, топосъемка земельного участка для ГПЗУ. Ее проводят с использованием летательных аппаратов, в том числе космических.

Наземная съемка – принципиально иной вид сбора топографической информации путем нивелирования. Его цель – определить на горизонтальной поверхности земли расположение высотных проекций точек местности.

Иной критерий классификации – масштаб съемки. Чем он мельче (больше знаменатель), тем масштабнее должны быть цели съемки. Различают следующие виды планов:

1. План масштабом 1:5000 применяется для:
   • утверждения генплана города;
   • проектирования крупных промышленных предприятий;
   • детальной планировки незастроенных районов;
   • составления проектов орошения сельхознаделов.

Такая съемка проводится для утверждения инженерных коммуникаций, например, топографическая съемка земельного участка для газификации.

• План масштабом 1:2000 применяется для:
  • разработки генпланов пгт и городских районов;
  • составления планов горнопромышленных предприятий;
  • подсчета запасов полезных ископаемых для месторождений средних размеров;
  • разработки схем железнодорожных узлов и так далее.
• План масштабом 1:1000 применяется для:
  • создания генплана малоэтажной застройки;
  • утверждения проектов озеленения;
  • разработки планов подземных сетей, проектов новых ж/д станций;
  • детальных разведок полезных ископаемых;
  • иных сложных инженерных изысканий.
• План масштабом 1:500 – самая распространенная разновидность съемки. Она используется для получения разрешения на строительство, в том числе многоэтажную капитальную застройку, составления разветвленных планов:
  • подземных сетей;
  • автодорог и переходов через них;
  • железных дорог;
  • линий электропередач и так далее.

В этом масштабе также проводится топографическая съемка участка для градостроительного плана. Такая съемка должна быть обоснована геодезистами.

Следующий критерий классификации – технологический процесс съемки и используемое оборудование. Чаще всего используется:

1. Стереотопографическая съемка. Благодаря стереопарам геодезисты определяют плановое и высотное положение точек местности, после чего переносят его на план путем стереоскопической рисовки.
2. Теодолитная съемка. Этот вид наземной съемки используется для получения контурного плана местности при помощи теодолита и дальномеров. Такая съемка не учитывает высотные характеристики рельефа, потому применяется обычно на равнинной местности.
3. Буссольная съемка: вид наземной съемки малых по площади участков при помощи буссоли и дальномеров. Служит для быстрой съемки небольшой точности.
4. Гидролокационная съемка: обособленный вид съемки для подводной разведки при помощи гидролокатора, прикрепленного к подводному плавсредству.
5. Аэрофотосъемка: вид воздушной съемки, который позволяет получить топографические изображения местности в крупном масштабе благодаря использованию БПЛА или космических зондов.
6. Цифровая топосъемка. Применяется особое оборудование, проецирующее графические формы местности в цифровые модели.

Составление

Топографический план участка — это незаменимый при строительстве документ, без которого процесс проектирования будущего здания сильно затрудняется. Существует несколько видов топопланов, в зависимости от целей их составления будут отличаться масштабы, точность и правила нанесения обозначений.

Виды топографических планов в зависимости от масштаба:

• Планы масштабом 1:1000 или 1:2000 нужны для проектирования генерального плана небольшого поселка или для прокладки протяженного линейного объекта (автомобильной дороги, железнодорожных путей, трубопроводов и т.д.). При пересечении объекта с уже существующими постройками или коммунальными сетями на узлах составляются более подробные планы масштабом 1:500, высота сечения рельефа до 1,0 м;
• Масштаб 1:500 выбирают для проектирования одиночных сооружений или решения земельных вопросов. Высота сечения рельефа в пределах 0,5 м;
• 1:50, 1:100, 1:200. Такие планы составляются для небольших участков, ландшафтные дизайнеры применяют их для создания подробного проектного документа озеленения территории. Высота сечения рельефа варьируется от 0,1 до 0,25 м;
• 1:5000 и 1:10 000 — это масштаб для создания генплана города, поселка или масштабного линейного объекта большой протяженности. Высота сечения рельефа в пределах 1,0 м.

Выбор исполнителя

Топоплан для личного использования (ландшафтного планирования или строительства небольших объектов) можно заказать в организации, не имеющей лицензии на проведение геодезических работ. Документ не будет обладать юридической силой, его нельзя использовать в решении земельных вопросов, но он обойдется сравнительно дешево.

Если требуется наличие карты, имеющей юридическую силу, то следует обратиться к специалистам с лицензией.

Критерии выбора исполнителя:

• Предоставление полного пакета услуг «под ключ» одной фирмой сильно ускоряет процесс получения результата;
• Компания, предоставляющая геодезические услуги должна быть независимой, не стоит доверять топосъемку риэлторам и партнерам по сделкам с землей;
• Обязательно наличие качественного сертифицированного оборудования, своевременно проходящего проверку и настройку.

Список документов

Перед началом работ организация, проводящая геодезическую съемку, потребует у заказчика документы:

• Подтверждение прав на земельный участок;
• Доверенность;
• Подобное техническое задание на заказанные работы;
• Результаты предыдущих геодезических изысканий при их наличии;
• Кадастровый паспорт (при наличии);
• Физическое лицо дополнительно предоставляет ксерокопию паспорта (разворот с фотографией и с пропиской);
• Юридическое лицо предоставляет копию учредительных документов.

Системы координат

При заказе топографической съемки участка необходимо выбрать наиболее удобную систему координат. Именно она позволяет найти на плане и местности любую точку.

• Географическая. Система координат, с помощью которой можно найти любую точку и объект на земном шаре. Применяется для составления топографических карт местности, система географических координат не применяется в строительстве по причине своей громоздкости.
• Местные системы субъектов Российской Федерации служат для документального подтверждения границ земельного участка, расположения проектируемого здания и коммуникаций. Эта система служит для обеспечения правовых отношений по земельным вопросам. Точка начала отчета привязана к географическим координатам.
• Условная. Применяется при составлении планов небольшого масштаба, незаменимых в ландшафтном проектировании. Начальной точкой отчета служит угловая точка на участке, привязанная к географическим или местным координатам, позволяющим найти участок на земном шаре.

Топографические планы составляются в двух системах высот:

• Балтийская или абсолютная система была принята еще в СССР, началом отсчета принят ноль Кронштадтского футштока. Нормальные высоты российских реперов рассчитаны именно от этой точки.
• Условная система высот применяется для одного участка, за ноль принимают одну из точек, привязывают ее к абсолютной системе и далее работают с условными величинами.

Построение проектного документа на планшете

Топографический планшет — это самая малая часть карты, масштаб планшета задается с учетом поставленной задачи.

Процесс составления плана:

• Работы по построению планов местности с помощью планшета начинаются с нанесения координатной сетки.
• На сетку наносятся все отснятые точки с обозначенными высотами.
• Точки соединяют, получая объекты местности.
• После определения и нанесения существующих объектов по точкам с отмеченными высотами вычерчиваются изолинии.

Масштаб ситуационного плана

Ситуационный план (схема) составляется в следующих масштабах:

Масштаб 1:2000

В этом масштабе ситуационный план участка составляется для прокладки инженерно-коммуникативных сетей, а также в случаях, когда требуется графическое обоснование более подробной топографической съемки. Такой план становится основой для проекта газификации, водо- и электроснабжения объектов, расположенных в границах участка.

Выполнение плана в масштабе 1:2000 производится на основании топосъемки, на которой хорошо видно географическое и топографическое расположение участка.

Масштаб 1:1500

План в данном масштабе используется для разработки схем-проектов при строительстве крупномасштабных и важных объектов. Как правило, ситуационный план 1:1500 составляется на основании недавно полученных данных топосъемки.

Масштаб 1:1000

Назначение этого плана – дать лишь общее представление о конкретном участке. Схема демонстрирует все постройки и значимые объекты ландшафта. Составляется такая схема на основании более ранних топографических и геодезических съемок.

Для чего нужна топографическая съемка земельного участка разных видов

Результатом геодезической съёмки всегда является топографический план. Но заказчик может использовать его для различных работ, проводимых на участке. В силу этого, в соответствии с назначением топографического плана, проводятся геодезические работы на участке, с последующим надлежащим оформлением.

Различие видов возникает в силу применения:

1. различных методик;
2. разного оборудования;
3. требований к масштабам;
4. допустимых погрешностей.

Впоследствии топосъёмка определённого вида применяется к тем или иным практическим ситуациям, требующим документального обеспечения. Например, при межевании участка проводится вынос границ в натуре – что становится основной задачей топографов.
