Особенности создания топографических планов и карт, методы отображения рельефа

Зачем нужен топографический план

Этот документ требуется частному землевладельцу или организации, которая так или иначе эксплуатирует участок. Без него невозможно начать или планировать строительство или другое развитие на участке. В плане четко указано, какие объекты уже существуют на участке.

Для этого составляется топографический план:

• получить разрешение на строительство;
• начать проектирование для возведения или реконструкции зданий, сооружений, коммуникаций;
• оформить в собственность или арендовать вновь образованный участок земли;
• проектировать и поводить ландшафтные работы;
• планировать территорию;
• согласовывать строительство или реконструкцию в органах власти, курирующих эти вопросы.

Кто составляет топоплан

Составление карт и планов — это работа геодезистов

Но такой специалист по своей воле не создает документ, который можно принять во внимание при выдаче разрешения на строительство или совершении любого другого юридически значимого действия с земельным участком. Чтобы геотехнический чертеж был действительным и служил доказательством, геодезист должен работать в геодезической компании, которая является членом СРО (саморегулируемой организации)

Это требование является обязательным и призвано повысить уровень ответственности инженеров.

Для того чтобы организация могла проводить геодезические изыскания и выпускать документы по их результатам, она должна иметь соответствующие сертификаты, разрешающие эту деятельность.

Для проведения геодезических работ требуется специальное оборудование. Все оборудование должно быть современным и подлежать сертификации и метрологическому контролю, на что у организации должны быть сертификаты. Для полевых работ необходимы теодолиты, теодолиты, скамьи, оптические уровни, электронные измерительные ленты, спутниковое оборудование и т.д. Данные, полученные в ходе полевых работ, вводятся

Как сделать топографический план

Договор должен быть составлен до составления топографического чертежа и до начала работ. После завершения работ составляется акт приемки.

Подготовка топографической съемки любой территории включает в себя несколько этапов:

Географическая карта — это уменьшенное, обобщенное изображение земной поверхности на плоскости, выполненное в определенной картографической проекции и масштабе (по математическому закону).

Этапы создания топографического плана

Различия между чертежом и картой заключаются в следующем.

1. Подготовка. На этом шаге собираются все сведения об участке, которые уже есть в архивах или в наличии у собственника.
2. Полевой этап. Получение данных с выездом на местность. Геодезисты производят все необходимые изыскания, снимают замеры. Производятся разные виды топографической съемки в зависимости от поставленных перед инженерами задач.
3. Камеральная обработка полученных данных. На этой стадии анализируют полученную информацию, а затем в специальном программном обеспечении составляют схему. Чертёжные работы – самый трудоемкий, продолжительный процесс.

Картографические способы изображения

Способ качественного фона. Применяется для изображения на карте качественных особенностей определенных объектов или явлений, имеющих сплошное распространение на земной поверхности или занимающих большие площади. Суть его заключается в том, что на карте выделяют однородные по определенному признаку (признакам) участки (например, природные зоны) и закрашивают (или штрихуют) их в подобранные для них цвета (штриховки).

Способ ареалов. Ареал — область распространения на земной поверхности какого-либо явления (например, территория, на которой обитает определенное животное, или территория, на которой выращивается та или иная сельскохозяйственная культура, и т. п.).

Способ изолиний. Изолинии (от греч. isos — равный) — линии на географических картах, проходящие по точкам с одинаковым значением какого-либо количественного показателя (температуры, количества осадков, глубины, высоты и т. д.), характеризующего изображаемое явление. Например, изотермы — линии, соединяющие места с одинаковой температурой; изобаты — линии, соединяющие места с одинаковой глубиной; горизонтали — линии, соединяющие точки земной поверхности с одинаковой абсолютной высотой. Суть способа изолиний заключается в том, что на карте пункты с одинаковыми величинами определенного показателя соединяют тонкими линиями, т. е. наносят изолинии.

Линии движения. Линиями (стрелками) показывают направление движения каких-либо объектов — воздушных масс, ветров, океанических течений, рек и т. п.

Схема геодезических построений в межевом плане

Одним из разделов графической части плана местности, составляемого при межевании участков, является схема геодезических построений. Она отображает результаты, полученные в ходе следующих измерительных работ:

• установления координат съемочного обоснования, то есть составление геодезического основания;
• определение характерных точек граничных линий земельного участка.

Раздел используется при проведении анализа, направленного на поиск ошибок, допущенных инженером при составлении плана.

Необходимость оценки точности возникает при спорных ситуациях, например, при обнаружении пересечения границ соседних участков при проведении межевания или при образовании новых участков.

Топографическая съёмка 1:500

Топографическая съёмка земельного участка в масштабе один к пятистам — это одна из самых востребованных и распространённых работ, выполняемых геодезистами.

Её цель заключается в том, чтобы как можно более точно отобразить местность, которая исследуется по заданию заказчика. Топосъёмка проводится в три этапа:

1. Сначала работа проводится в полевых условиях, когда непосредственно проводятся измерения.
2. Затем результаты, полученные в поле, обрабатываются специалистами камерально или, другими словами, в лабораторных условиях.
3. В итоге, обработав и проанализировав полученные данные, геодезисты делают с помощью компьютерной программы цифровую модель земельного участка или на бумажном носителе.

Геоподоснова обладает тремя важными характеристиками: масштабом, который подробно был рассмотрен выше, системой координат, высотой сечения.

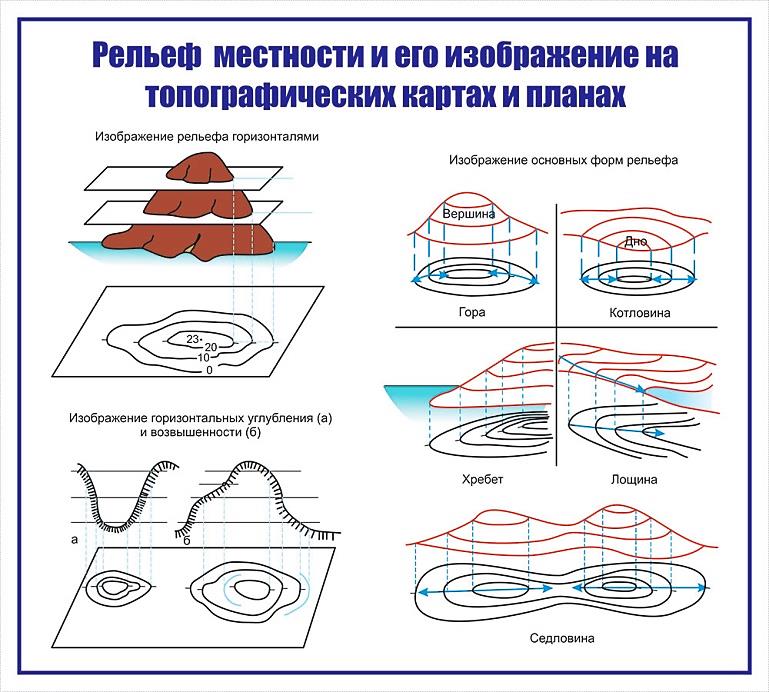

Высота сечения рельефа

Этим понятием определяется различие высот двух соседствующих друг с другом горизонталей на топографической съёмке. Как правило, высота сечения в пятьдесят сантиметров применяется для топографических карт 1:500. Она вычисляется по следующей математической формуле:

h = d x tg a, где d это расстояние между исследуемыми горизонталями, tg a это тангенс угла, на которой наклонена местность, h высота сечения.

На топографической съёмке вы, возможно, замечали круглые параллельные плоскости, на которые подразделяется карта. Чем больше таких плоскостей вы обнаружите на карте, тем меньше, соответственно, будет высота сечения рельефа, а значит, рельеф будет изображён на этой карте очень подробно.

Система координат

Координаты определяются при помощи тахеометра геодезического прибора, предназначенного для измерения расстояний, углов и высоты объектов, находящихся на интересующем заказчика земельном участке. В дальнейшем полученные результаты измерений обрабатываются специальными геодезическими программами, и на выходе получается чертёж земельного участка с понятными условными знаками и ясной легендой.

Чтобы топографическую съёмку и разработанный на её основе план участка было легко понять другим специалистам, необходимо сделать их на базе принятых стандартов и систем координат, на основе которых осуществляется единообразный кадастровый учёт. С этой целью используют спутниковые приёмники, позволяющие очень точно определить координаты интересующей местности, а затем, исходя из полученных данных, геодезисты получают возможность создать карту с верно выполненными измерениями.

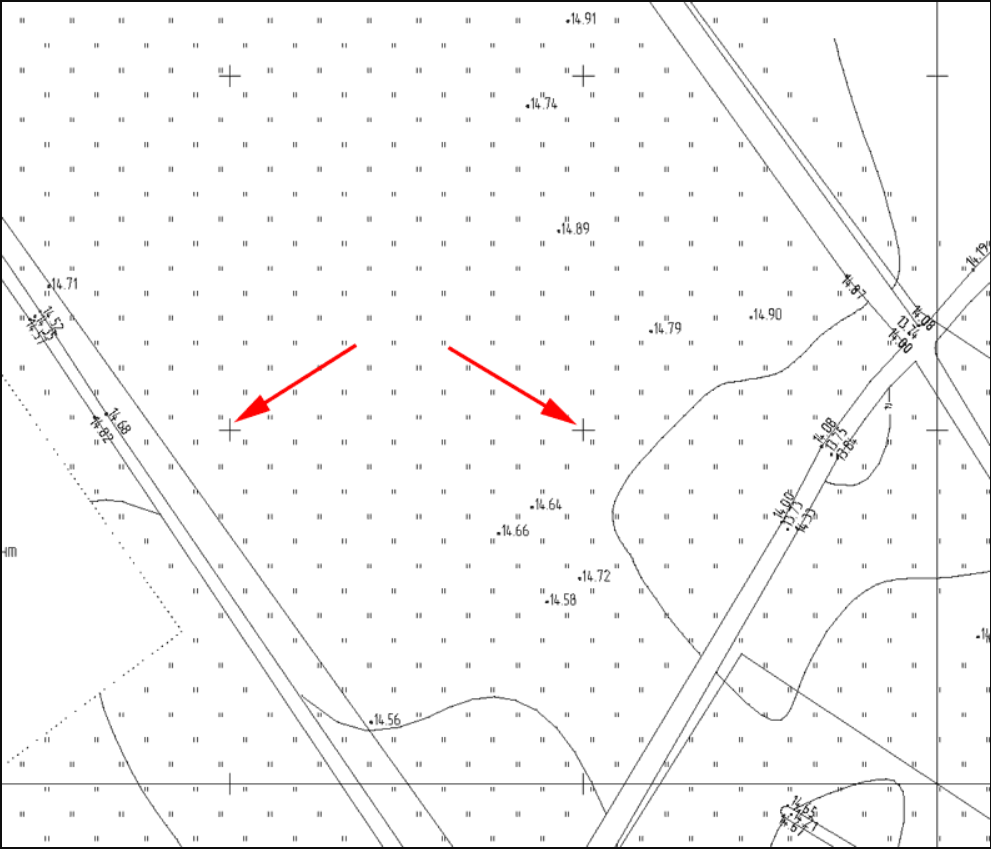

Расстояние между крестами на топосъемке

Сначала разберемся, что это за условный знак. Это координатная сетка, места пересечения точных значений координат. Они могут быть географическими и прямоугольными. Географические координаты — это широта и долгота, прямоугольные — это расстояния от условного начала координат в метрах. Например, прямоугольные координаты используется в государственном кадастровом учете, а географические используются на больших территориях (можно увидеть в GPS навигаторах).

Кресты на топосъемке по правилам расположены на расстоянии 10 см друг от друга и образуют правильные квадраты. Расстояние между крестами в масштабе 1:500 составляет 50 метров. Можно проверить масштаб карты от исходного плана в случае копирования или ксерокопии. Расстояние между соседними крестами всегда должно быть 10 см. В случае значительного отклонения от нормы такую карту нельзя использовать.

Если разница в расстоянии между крестами больше двух, то такую карту распечатали, скорее всего, для задач, не требующих соблюдения исходного масштаба. Например, если в масштабе 1 к 500 расстояние между крестами составляет 5 см, то действительный масштаб карты уже 1:1000, но все условные знаки будут искажены.

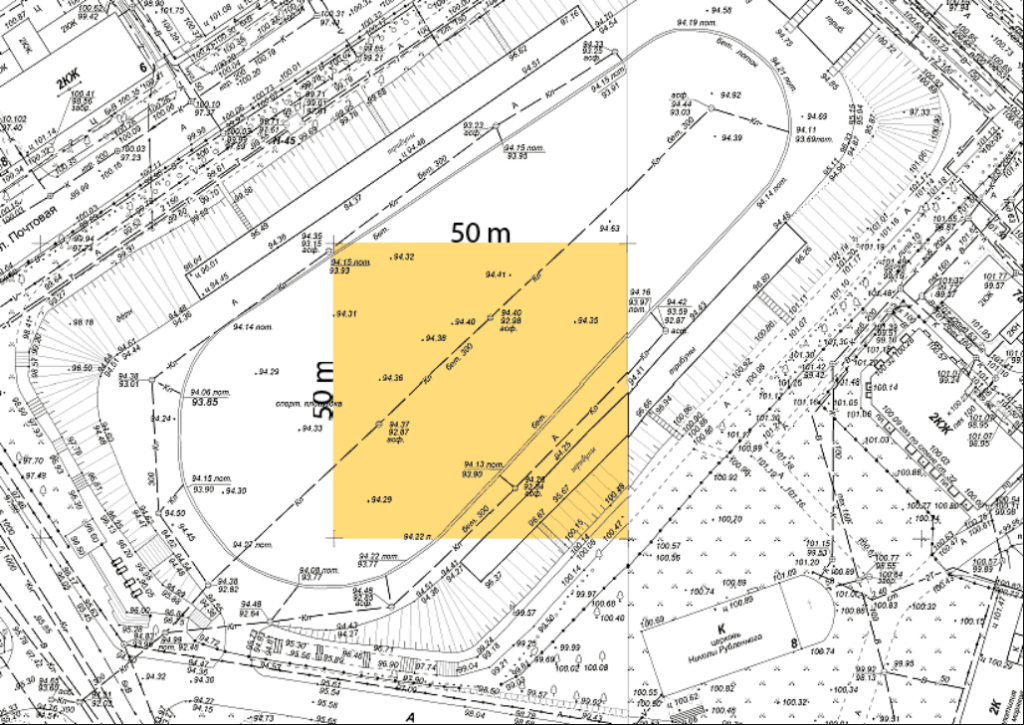

Зная масштаб топосъемки, можно определить расстояние в метрах между крестами. Для масштаба 1:500 расстояние между крестами составляет 50 метров, 1:1000 — 100м, 1:2000 — 200 метров и т.д. Рассчитать расстояние между крестами на топографической карте любого масштаба просто. Нужно всего лишь поделить знаменатель масштаба на 10.

Вычислить масштаб топосъемки по крестам можно в том случае, если указаны прямоугольные координаты соседних крестов. Для вычисления необходимо разницу координат по одной из осей соседних крестов умножить на 10.

Составление топографических планов и карт

Составление проходит в несколько основных этапов. Предлагаем разобрать их подробнее.

Топографическая съемка

Для начала необходимо провести топографическую съемку. Существует несколько основных видов топосъемки:

• Теодолитная. Обычно проводится на сравнительно небольших участках местности, изображаемых в последующем на топографических планах крупных масштабов. Как видно из названия, основной используемый инструмент в съемке — это теодолит (геодезический и астрономический угломерный прибор).
• Тахеометрическая. Выполняется при помощи тахеометра и является одним из самых эффективных типов наземной съемки, т.к. выполняется максимально оперативно и не требует определенной погоды для проведения работ.
• Мензульная. Для нее применяются мензулы, полевые чертежные столики. Такая съемка очень зависима от погоды, план составляется только в одном масштабе и трудно оптимально разделить труд, т.к. измерения и вычерчивание плана делает один и тот же специалист. Соответственно, мензульная съемка во многом уступает другим вариантам.
• Нивелирование поверхности. Нивелирование делается, в основном, для равнинных территорий. При помощи теодолита и стальной ленты специалисты разбивают сетку квадратов со сторонами 10, 20, 30, 40 и 50 метров (в зависимости от типа рельефа). Вершины квадратов закрепляют колышками.
• Фототеодолитная. Осуществляется специальным фототеодолитом и уже ближе к наиболее распространенному значению слова “съемка”.
• Лазерное сканирование. Измерения выполняются при помощи лазерного излучения с земли или высоты (от 500 до 1500 метров). Для воздушной съемки используются вертолеты или самолеты.
• Аэрофотосъемка. Один из самых эффективных способов топографической съемки, т.к. он значительно дешевле, чем привлечение крупной пилотируемой техники и позволяет собирать данные значительно оперативнее многих других вариантов.

Разработка карт и планов

На основе полученных данных происходит создание топографического плана и карты. Они описывают территорию с детальностью и точностью, которые выбираются исходя из качества исходных материалов и поставленных целей.

Наиболее детализированным документом является план, именно он позволяет включить уровни масштаба, отобразить точное расположение наземных и подземных коммуникаций, границы конкретного участка и другие параметры.

Существует ряд обязательных обозначений:

• Рельефы местности;
• Гидрография;
• Состояние и особенности грунта, включая растительность с детальным изображением;
• Инженерные сети;
• Дороги разного уровня;
• Здания с подписями, характеризующими их;
• Границы населенных пунктов и определенных участков.

Кроме перечисленных обозначений, считающихся основными, есть еще вспомогательные:

• Условные символы, которые не соответствуют обычно используемым значениям;
• Математическая основа, включающая кресты с обозначением координат и местности;
• Штамп чертежа, включающий сведения о масштабе, дате изготовления и исполнителе.

Частные случаи топографических планов (планов местности)

Нередко “специалисты” называют топоплан геоподосновой (и наоборот). По сути, эти понятия действительно синонимичны. Но с уточнениями. Геоподоснова может содержать в себе сразу несколько “топографических планов”. Это собирательное название для всех изображений территории какого-либо объекта. На геоподоснове обязательно указание всех имеющихся подземных коммуникаций. На топоплане же они изображаются только по необходимости. Так же как некоторые нюансы для целей мелиорации земель

План местности — разновидность топографической карты; чертёж небольшого участка местности в крупном масштабе. Планы применяются туристами, коммунальными и аварийными службами, в сельском хозяйстве и в других местах, где нужно ориентироваться на местности и изучать участки. Через планы учат детей движению по азимуту, ориентированию на местности, азам топографической съёмки. Масштаб планов настолько крупный, что шарообразность Земли не учитывается. Планы создаются по результатам топографической (планово-высотной) либо контурной (плановой) съёмки. В зависимости от того, отражен ли на нём рельеф, подразделяется на планово-высотный и контурный.

• Бытовая карта города .
• Спортивная карта — для спортивного ориентирования.

Контурный

Контурные карты (планы) — на нём показана только ситуация; является результатом горизонтальной (плановой, контурной) съёмки.

Для составления контурного плана местности применяются в основном следующие способы съёмки:

• полярный способ (способ полярных координат, способ полярных направлений);
• способ перпендикуляров (ординат, прямоугольных координат);
• способ биполярных координат (засечек);
• способ промеров (створов);
• способ обхода.

Геоподоснова

В зависимости от масштаба геоподоснова может иметь различное предназначение , при составлении документнации. В зависимости от степени детализации отображенных объектов чертеж геоподосновы, или топографический план, может быть выполнен в одном из крупных масштабов: 1:5000, 1:2000, 1:1000 или 1:500. Топографические планы более мелкого масштаба принято называть картами. При этом планы масштабов 1:1000 и 1:500 предназначены в основном для учета подземных коммуникаций. Топогеодезическая съемка в масштабе 1:500 и 1:2000 ведется на территории мегаполисов с многоэтажной застройкой, тогда как масштабы 1:1000 и 1:5000 используются для топосъемок на незастроенной территории либо местности с одноэтажной застройкой.

В зависимости от вида отображения местности на плане геоподоснова может быть представлена в графическом или цифровом формате . В первом случае чертежи составляются в рамках номенклатурных листов или сводных планов. Во втором случае на основе полученных в процессе топосъемки данных с применением инженерно-геодезического оборудования строится цифровая модель местности в виде пространственных координат множества точек земной поверхности, объединенных в единую систему компьютерными средствами. В свою очередь, цифровая модель местности позволяет выделить независимые модели зданий и сооружений, коммуникаций, рельефа, гидрографии и почвенно-растительного покрова.

Необходимые документы

Если заказчиком топографического плана выступает физическое лицо, то достаточно лишь указать местоположение необходимого объекта (кадастровый номер или адрес участка), а затем устно договорится со специалистом о необходимость проведения тех или иных работ.

В случае когда услугу заказывает юридическое лицо, обязательно требуется составление договора, акта приемки-передачи. Заказчик также должен предоставить геодезической компании следующие документы:

• Ситуационный план необходимого объекта.
• Техническое задание на проведение геодезических, топографических работ.
• Информацию о ранее произведенных топографических работах.
• Иные документы, которые могут содержать в себе картографические сведения о данном объекте.

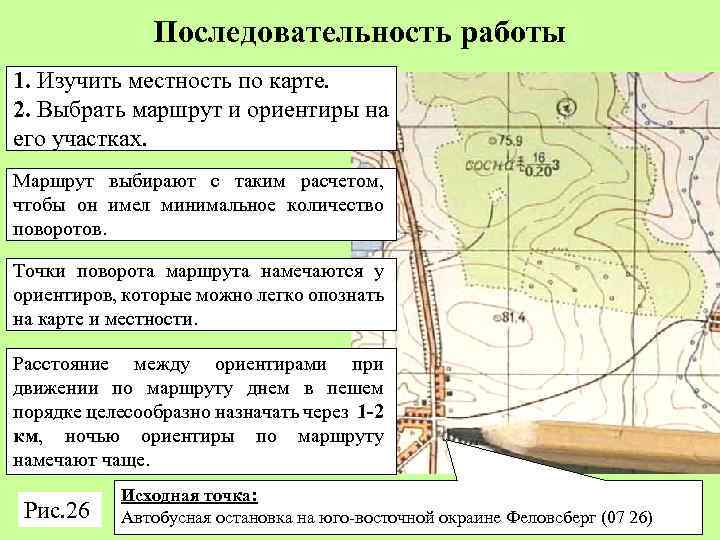

Назначение топографических карт.

Топографические карты служат основным источником информации оместности и используются для ее изучения, определениярасстояний и площадей,дирекционных углов, координат различных объектов и решения других измерительных задач. Они широко применяются при управлении войсками, а также в качестве основы для боевых графических документов и специальных карт.

Топографические карты (преимущественно карты масштабов 1:100 000 и 1:200 000) служат основным средством ориентирования на марше и в бою. Карта масштаба 1:25 000 предназначается для детального изучения отдельных участков местности (при форсировании водных преград, десантировании и в других случаях), выполнения точных измерений, а также для расчетов при строительстве военно-инженерных сооружений и военных объектов.

Карты масштабов 1:50 000 и 1:100 000 предназначаются для детального изучения местности и оценки ее тактических свойств при планировании и подготовке боевых действий, управления войсками в бою,целеуказания и ориентирования на поле боя, определения координат огневых (стартовых) позиций, средств разведки, целей и выполнения необходимых измерений и расчетов.

Карта масштаба 1:200 000 предназначается для изучения и оценки местности при планировании и подготовке боевых действий всех родов войск, управления войсками в операции (бою), планирования передвижения войск и ориентирования на местности при совершении марша.

Карты масштабов 1:500 000 и 1:1 000 000 предназначаются для изучения и оценки общего характера местности при подготовке и ведении операций, а также используются авиацией в качестве полетных карт.
