Какая должна быть толщина у стенок вентиляции

Плюсы и минусы циркуляционной вытяжки

Чтобы оценить достоинства вытяжки-воздухоочистителя, необходимо понимать, что происходит с микроклиматом в кухне и во всей квартире при её работе. А также сравнить работу этого устройства с тем, которое отводит воздух наружу.

Влияние кухонных вытяжек на вентиляцию

Всем известно, что любое жилое помещение нуждается в воздухообмене: удалении загрязненного и насыщенного водяными парами воздуха за его пределы и притоке свежего с улицы.

Вентиляционные каналы в многоквартирных домах как раз и решают эту задачу. И именно в них выводится воздуховод кухонной вытяжки, работающей в вытяжном режиме. Что при этом происходит?

Перекрывается вентиляционное отверстие на кухне. Когда вытяжка не включена, отработанному воздуху некуда деться, и он остается в помещении.

Правильное подключение вытяжки

Даже если вы все сделали, как положено, существует другая проблема: при закрытых окнах с герметичными стеклопакетами свежий воздух просто не может проникнуть в квартиру. К счастью, такое бывает только в сильные морозы, так как в теплое время года ничто не мешает открывать окна или ставить их на микропроветривание. Но что происходит, когда они закрыты? В зону низкого давления, созданного работой вытяжки, устремляется далеко не свежий воздух из вентиляционных каналов санузлов. И мы дышим тем, что «выдохнули» все наши соседи по стояку.

Проверить наличие обратной тяги можно, поднеся к вентиляционному отверстию зажженную спичку

• Если приоткрыть окно, невзирая на мороз, буквально за час при работающей вытяжке произойдет замена всего объема воздуха в квартире средней площади. Но температура в ней упадет до некомфортных значений.
• Наконец, вентиляционные каналы в домах старой постройки могут просто не справиться с тем потоком воздуха, который поступает в них из всех квартир, оборудованных вытяжкой. К тому же они очень часто бывают настолько забиты мусором, что становятся бесполезными.

В частных домах и коттеджах эти проблемы легко решаются: достаточно своими руками пробить отверстие для воздуховода в стене или вывести его на крышу или чердак. А в квартирах ситуацию спасет кухонная вытяжка без трубы.

Во время работы этого устройства внутридомовая вентиляция работает в штатном режиме, так как в неё не поступает огромное количество воздуха, который нужно вывести наружу и заменить свежим.

Вытяжка же засасывает в себя загрязненный воздух от плиты или варочной поверхности, прогоняет его через систему фильтров и возвращает обратно уже, очищенным от примесей.

Принцип работы воздухоочистителя

Казалось бы – все замечательно, выход найден. Но у этого способа воздухоочистки есть не только весомые достоинства, но и недостатки.

Достоинства

Из предыдущего описания уже можно сделать вывод, что кухонные вытяжки без отвода можно устанавливать, когда вентканалы в доме не справляются со своей работой, а возможности сделать индивидуальный воздуховод у вас нет. И это главное достоинство таких устройств.

Но есть и другие:

• Простота установки. Чтобы вытяжка начала работать, достаточно подвесить её над плитой и включить в электрическую сеть. Не нужно делать дополнительное отверстие в вентиляционном канале и тянуть к нему воздуховод, который к тому же может негативно сказаться на эстетике помещения.
• Нет необходимости планировать расположение варочной поверхности вблизи вентиляционных отверстий. Она может оказаться в любом месте кухни, в том числе и не у стены, как обычно, а на «острове».

Вытяжка над «островом»

В холодное время года не придется открывать окна, чтобы впустить свежий воздух взамен удаленного из квартиры. Для многих владельцев квартир сохранение тепла является серьезной проблемой.

Недостатки

Их немного, но они довольно существенны.

Эффективность очистки воздуха, которую способна обеспечить вытяжка для кухни без воздуховода, значительно ниже, чем у отводящих устройств.

• Такая вытяжка избавит вас только от жира, копоти и запаха, но не от влажности.
• Она более шумная, что для многих является серьезным недостатком.
• Наконец, вам придется раз в 3-6 месяцев (в зависимости от интенсивности использования) менять загрязненные угольные фильтры. В противном случае вытяжка просто не будет работать.

Замена фильтров

Как восстановить вентиляционный короб

восстановление вентиляционного короба

Многие владельцы кухонь с перепланировками рано или поздно задумываются о восстановлении вентиляционного короба. Сделать это можно самостоятельно или вызвать специалистов. Профессионалы выполняют работы без демонтажа прилегающей встроенной мебели, но цена подобных услуг довольно велика. Поэтому мы рекомендуем своими руками восстановить вентиляционный короб на кухне, с помощью нашей инструкции.

Перед тем, как что-то делать с вентиляционным коробом на кухне завесьте мебель и бытовую технику полиэтиленовой пленкой от пыли.

Для стенок короба можно использовать:

• газобетон;
• пеноблоки;
• гипсовые плиты.

Это негорючие материалы, за счет пористой структуры обладают небольшим весом, отличной шумоизоляцией. Укладывают их на песчано-цементную смесь или сухой клей.

Не желательно возводить стенку короба из жести, фанеры, ДВП или гипсокартона, так как довольно сложно сделать ее герметичной. А это обязательное условие для работы вентиляции.

Ход работ:

• Освобождаем воздушные каналы. На полу частично снимаем покрытие, на потолке отделку, декоративные короба. Полностью освобождаем место, где когда-то была вентиляционная шахта;
• Из строительных блоков возводим стены, используя уровень. Тщательно замазываем все щели;
• Не забудьте установить на кухне вентиляционную решетку в верхней части короба;
• Теперь можно проверить тягу в восстановленной системе и декоративно оформить новую деталь интерьера.

Если не установить вентиляционную решетку на кухне, нарушится воздухообмен в помещении.

Как правильно определить высоту трубы

Этот фактор является определяющим при проектировании системы вентиляции. Провести необходимые расчеты необходимо еще на стадии составления чертежей инженерных коммуникаций будущего дома. В процессе строительства или по его окончании внести коррективы и изменения будет крайне затруднительно или невозможно.

Что влияет

На общую высоту вытяжного воздуховода оказывает влияние сразу несколько факторов.

Наиболее существенные из них следующие:

• перепады температуры в помещении и за окном;
• наличие рядом трубы дымохода от котла отопления;
• господствующее направление ветра и его сила;
• степень сопротивления трения воздуха о стенки трубопровода;
• конфигурация вытяжной системы, наличие и количество углов.

Так, в летнее время тяга значительно снижается, так как температура внутри и снаружи дома почти одинакова. Однако, чрезмерно высокая труба может представлять опасность в плане падения при сильных порывах ветра.

Конструкция кровли

Крыши жилых сооружений имеют различную форму. В бесснежных регионах страны с небольшим количеством осадков накрывают дома плоской кровлей, так как это проще, быстрее и дешевле. Высота вентканала здесь не имеет особого значения. Главное, что обеспечивалась достаточная тяга, для этого нужно 50-60 см возвышения при расположении трубы рядом с коньком кровли или парапетом.

В случаях обустройства строений со скатными крышами необходимо учитывать соотношение между их самой высшей точкой и срезом вентканала.

Если расстояние до конька меньше 150 см, то трубу нужно поднимать над кровлей на 40-50 см. При большем удалении ее необходимо поднимать над коньком не менее, чем на 100 см. Это обеспечит захват выходящего воздуха ветром и создание хорошей тяги.

Правила противопожарной безопасности

Поскольку в дымоход поступают не только продукты горения, но и искры, система отопления требует повышенного внимания с точки зрения пожарной безопасности.

Для того, чтобы свести к минимуму саму вероятность возникновения пожара, необходимо придерживаться таких правил:

• между дымоходом вытяжных труб и вентканалом должно быть не менее 3 метров для предотвращения попадания искр и угарного газа;
• высота вентиляционной и дымоходной трубы должна быть одинаковой по уровню;
• обогрев внешней трассы необходимо делать безопасным в плане возможности воспламенения.

Если вытяжка и дымоход проходят снаружи здания, то их следует разделить теплоизоляционным материалом, чтобы избежать прогорания вентканала.

При проведении проектирования вытяжной системы в частном доме нужно изначально определиться с конфигурацией трубопровода. К этому вопросу нужно подойти дифференцированно, не выбрав эстетичность в ущерб практичности и наоборот.

Существуют такие варианты выбора сечения труб для обустройства магистрали:

1. Круглое. По таким каналам воздух движется лучше всего, не создавая завихрений и обратных потоков.
2. Прямоугольное. Смотрится хорошо, как внутри, так и снаружи дома. но аэродинамические качества таких вентканалов несколько хуже.

Оптимальным решением является прокладка прямоугольных каналов внутри помещения, а круглых в технических комнатах и на тыловых стенах дома.

Вид: естественный или механический

Что касается выбора вида вытяжной системы, то в большинстве строений она комбинированная. В жилых комнатах используется естественный способ удаления загрязненного воздуха за счет разницы в температуре и давлении. Вентканалы маскируются коробами, краской или обоями. Под тон интерьеру подбираются декоративные решетки.

Что касается комнат с ограниченным объемом приточного воздуха, то в их стенах делаются входные клапаны и отверстия для вытяжных вентиляторов. Воздух из таких комнат удаляется непосредственно на улицу или подается в общую магистраль.

СНиП 41-01-2008

кондиционирования (далее – системы внутреннего теплоснабжения) в зданиях различного назначения следует присоединять к сетям источника тепла через автоматизированный центральный тепловой пункт (ЦТП) или индивидуальный тепловой пункт (ИТП), встроенный в здание, с автоматическим количественно-качественным регулированием потребления тепла в зависимости от изменения температуры наружного воздуха и заданной температуры горячей воды в системе горячего водоснабжения, ЦТП, как правило, следует предусматривать для двух частей и более многофункционального здания или для двух и более зданий; ИТП – для одного здания или части его. При централизованном теплоснабжении системы отопления жилых и общественных зданий следует, как правило, присоединять к тепловым сетям по независимой схеме. Присоединение систем внутреннего теплоснабжения к тепловым сетям по зависимой схеме необходимо осуществлять через смесительные насосы с трехходовыми регулирующими клапанами.

В зданиях с системами центрального водяного отопления с трубопроводами из полимерных материалов параметры теплоносителя (температура, давление) не должны превышать 90 °С и 1,0 МПа, а также предельно допустимых значений, указанных в документации предприятийизготовителей.

6.1.3Теплоснабжение зданий жилых, общественных и производственных следует проектировать, обеспечивая коммерческий учет расхода теплоты на здание.

По заданию на проектирование в одном здании для групп помещений разного назначения или групп помещений, предназначенных для разных арендаторов (владельцев) следует предусматривать индивидуальные узлы учета расхода теплоты для каждой группы помещений.

Отопление жилых зданий следует проектировать, обеспечивая учет и регулирование расхода теплоты для каждой квартиры.

6.1.4Системы внутреннего теплоснабжения зданий следует проектировать, обеспечивая гидравлическую и тепловую устойчивость. Срок службы отопительных приборов и

оборудования должен быть не менее 15-20 лет, материалов – 25 лет для жилых многоквартирных, общественных, административно-бытовых и производственных зданий с учетом результатов профилактических осмотров, и условий эксплуатации.

6.1.5 Для систем внутреннего теплоснабжения следует применять в качестве теплоносителя, как правило, воду; допускается применять другие теплоносители (кроме систем горячего водоснабжения, нагрева воды в бассейне и др.), если они отвечают санитарно-гигиеническим требованиям и требованиям взрывопожаробезопасности.

Для зданий в районах с расчетной температурой наружного воздуха минус 40 °С и ниже (параметры Б) допускается применять воду с добавками, предотвращающими ее замерзание. В качестве добавок не следует использовать взрывопожароопасные вещества, а также вредные вещества 1-го и 2-го классов опасности по ГОСТ 12.1.005 в количествах (при аварии в системе внутреннего теплоснабжения), превышающих нижний концентрационный предел распространения пламени (НКПРП) или ПДК в воздухе помещения. В качестве добавок допускается использовать вещества 3-го и 4-го классов опасности с учетом 11.6 и разрешенные к применению в системах внутреннего теплоснабжения Роспотребнадзором.

При применении полимерных труб в качестве добавок к воде не следует использовать вещества, к которым материал труб не является химически стойким.

6.1.6Использование для отопления в здании и для нагрева воздуха в воздухонагревателях в здании электроэнергии с непосредственной трансформацией ее в тепловую допускается применять по техническому заданию. Отпуск электроэнергии следует согласовывать с энергоснабжающей организацией в установленном порядке.

6.1.7Эквивалентную шероховатость, мм, внутренней поверхности трубопроводов из стальных труб систем отопления и внутреннего теплоснабжения следует принимать не менее: 0,2 для воды и пара и 0,5 для конденсата.

ГОСТ

Как уже говорилось выше, все вентиляционные воздуховоды изготавливаются по определенному государственному стандарту. При этом для изготовления используются оцинкованные листы, которые выпускаются под разными ГОСТами. В основе классификации лежат условия эксплуатации самих вентиляционных труб. К примеру:

1. Если по вентиляции прогоняется воздух влажностью не более 60% и температурой не больше +80С, то для воздуховодов используется оцинкованный лист, изготовленный по ГОСТу 14918-80. При этом используется материал толщиною 0,5-1 мм.
2. Если параметры перемещаемого воздуха или газов – до +500С, при этом в их составе есть активные химические компоненты, тогда вентиляция собирается из труб, изготовленных из жаростойкой и коррозионостойкой стали, которую производят по ГОСТ 5632-72.

Обозначение ГОСТов производится в сертификате качества, который выдается на каждую партию оцинкованного листа.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

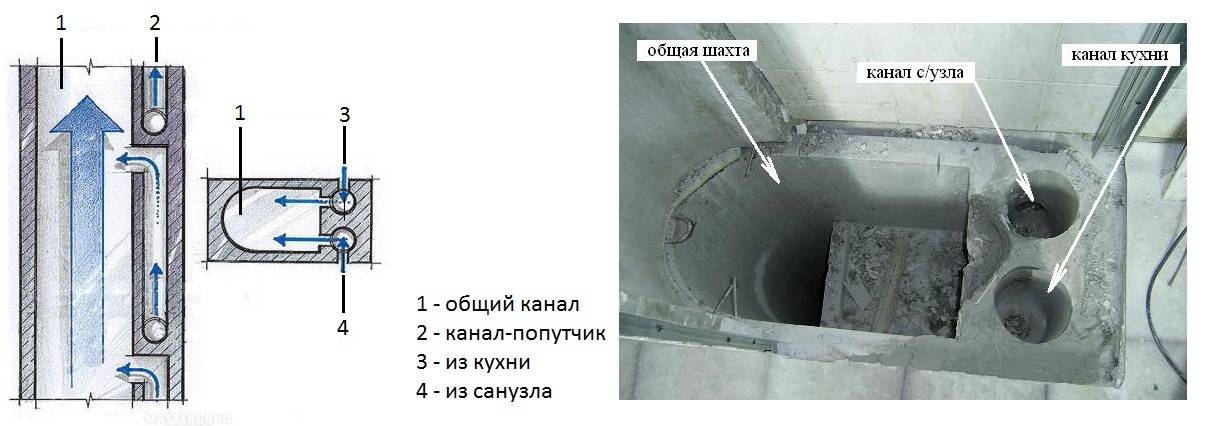

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Требования к воздуховодам

При выборе воздуховода учитывают требования, которым он должен отвечать:

1. Важна герметичность конструкции. Это касается всех узлов соединения.
2. Уровень шума при движении воздушных масс не может превышать допустимые показатели.
3. При прокладке трубопровода в помещении без отопления важна качественная защита от обмерзания.
4. Сечение трубы должно обеспечивать прохождение расчетного объема воздуха при нормируемой скорости. Не менее важен постоянный напор воздушных масс в воздуховоде.
5. Для удобства монтажа и маскировки в интерьере комнаты важны габариты и форма сечения короба. Вентканал должен быть незаметен и занимать минимум полезного пространства.

Как располагать кухонную вытяжку?

Использование воздуховода в вентиляции кухни.

Вытяжные устройства должны находиться над тепловым оборудованием, закрепленные на потолке, или сбоку, закрепленные на стене. Кухонная плита не должна располагаться на большом расстоянии от вентиляционной шахты, куда будет выводиться воздуховод, так как воздуховодная труба не должна превышать 3 м. Превышение этой длины приведет к снижению эффективности работы оборудования. Плиту не стоит устанавливать у стены противоположно выходу вентиляционной шахты, иначе, прокладывая воздуховод, придется делать много изгибов, что тоже негативно скажется на работе вытяжной системы.

Длина трубы

К вент трубе подведены все имеющиеся в здании каналы, по которым движется воздух, выходящий через трубу на улицу.

Чтобы рассчитать высоту этой трубы, надо знать её диаметр и иметь специальную таблицу. Ячейки в таблицах содержат значения сечений воздуховодов, а левый столбик указывает ширину труб. Верхняя строка показывает, какой вышины должна быть труба при определённом диаметре в миллиметрах.

Необходимо учитывать и следующие нормы СНиП:

1. При расположении рядом дымовой и вентиляционной труб их высота должна быть одинаковой. При несоблюдении данного требования в помещение может проникать дым от отопительного агрегата.
2. Если воздуховод расположен не более чем на 1,5 м от конька, то его высота не должна превышать 0,5 м. Если труба отстоит от конька на расстоянии 1,5-3 м, она не должна располагаться ниже его.
3. Если крыша плоская, то труба должна быть не ниже полуметра.

Выбирая вентиляционную трубу и определяя её месторасположение, следует учитывать и то, что она должна обладать достаточной устойчивостью к ветру. Так, труба должна устоять при 10-бальном шторме, а для этого её вес должен составлять около 50 кг на 1 квадратный метр поверхности. На картинке показано как рассчитывается высота вентиляционной трубы над крышей.

Для определения естественной вентиляции также можно использовать специальные программы. В таком случае процесс расчета значительно облегчается. Для этого необходимо определить оптимальное количество поступаемого воздуха в жилое или подсобное помещение соответственно. Программа определяет и такие данные:

• средняя температура на улице и в помещении;
• форма воздуховодной трубы;
• степень шероховатости стенок внутри воздуховода;
• сопротивление, которое образуется при движении воздуха.

В результате программа определяет, какой длины должна быть вент труба для обеспечения оптимального движения воздуха в заданных условиях.

Рассчитывая значения для воздуховода необходимо учитывать и показатели сопротивления при передвижении воздушных потоков. На возникновение сопротивления влияют сетки, решетки и прочие детали конструкции.

Диаметр трубы

Для вычисления значений вент труб на основе кратности воздухообмена используется таблица СНиП. Под кратностью воздухообмена понимается показатель, определяющий, сколько раз за один час меняется воздух в комнате. Перед вычислением диаметра вент трубы требуется выполнить следующие действия:

• Вычислить объём каждого из имеющихся помещений.
• Определить объём воздуха, который необходим для нормальной циркуляции. Для этого используется формула:

Используя приведенную формулу, рассчитывается объём отдельно для каждой комнаты.

• Как правило, для помещений используется нормирование вытяжки или притока. Иногда в комнатах необходимо организовать не только приток воздуха, но и его эффективный отток.
• Делая расчеты, учитывайте, что значение L следует округлять в большую сторону. После округления полученное значение должно делиться на 5.
• После определения требующегося объёма воздуха для всей площади жилья используется специальная диаграмма, позволяющая вычислить диаметр трубы. При этом следует знать, что в центральной вентиляционной трубе скорость должна быть не больше 5 м/с, а в её ответвлениях — не более 3 м/с.

Что такое системы вентиляции, обязательно ли они нужны в нежилых помещениях МКД

Система вентиляции здания и его помещений включает каналы, воздухопроводы и специальное оборудование, обеспечивающее надлежащую циркуляцию и обмен внутреннего и наружного воздуха. Более того, современные системы и решения позволяют добиться нужной циркуляции под разные типы помещений и частей здания, учесть показатели наружного и внутреннего воздуха, обеспечить дополнительную защиту от пыли, частиц сгорания газа, иных вредных факторов. В отношении нежилых площадей МКД действуют следующие нормы и правила:

• при переводе помещения из нежилого и жилое недопустимо перекрывать или демонтировать вентиляционные каналы, входящие в единую систему МКД;
• вентиляция нежилых помещений должна соответствовать санитарным нормативам, регламентированным для жилых зданий;
• многие работы по изменению характеристик или переносу вентиляции подпадают под перепланировку или переустройство, т.е. требуют специальных согласований по проекту.

Нужно учитывать и виды деятельности, под которые используется нежилое помещение МКД. В ряде случаев разрешено открывать магазины и заведения общепита, точки по оказанию бытовых услуг населению. Чтобы устранить негативные воздействия на жильцов дома, владелец помещения должен разработать и согласовать надлежащую систему вентиляции.

Нормативные документы

Разработка проекта на новый многоквартирный дом, в том числе на все его системы, осуществляется по нормам ГрК РФ, Постановлением Правительства РФ № 87. Для проектирования новой системы вентиляции в МКД, либо на внесение изменений в существующее оборудование для воздухообмена, нужно учитывать следующие руководящие документы:

• СП 60.13330.2012 ();
• СП 54.13330.2016 ();
• СП 336.1325800.2017 ().

Это три основных свода правил, которым должны соответствовать решения проектировщиков. В частности, по СП 60.13330.2012 нужно выбирать решения, соответствующие нормативам санитарно-гигиенической, экологической и иной безопасности, по допустимым показателям чистоты воздуха, шумозащиты для вентиляционного оборудования. По СП 54.13330.2016 будет проверять работоспособность вентканалов и воздуховодов в рамках единой системы вентиляции дома, соответствие по показателям микроклимата.

Простым языком

Нежилое помещение в МКД можно использовать под размещение офиса, предприятий торговли или оказания услуг, для открытия небольших кафе и ресторанов (со значительными ограничениями). В каждом из этих случаев нежилое помещение должно иметь систему вентиляции:

Алгоритм расчета сечения воздуховодов

Расчет сечения воздуховодов подразумевает определение размеров воздуховодов в зависимости от расхода пропускаемого воздуха. Он выполняется в 4 этапа:

1. Пересчет расхода воздуха в м3/с
2. Выбор скорости воздуха в воздуховоде
3. Определение площади сечения воздуховода
4. Определение диаметра круглого или ширины и высоты прямоугольного воздуховода.

На первом этапе расчёта воздуховода расход воздуха G, выраженный, как правило, в м3/час, переводится в м3/с. Для этого его необходимо разделить на 3600:

G [м3/c] = G [м3/час] / 3600

На втором этапе следует задать скорость движения воздуха в воздуховоде. Скорость следует именно задать, а не рассчитать. То есть выбрать ту скорость движения воздуха, которая представляется оптимальной.

Высокая скорость воздуха в воздуховоде позволяет использовать воздуховоды малого сечения. Однако при этом поток воздуха будет шуметь, а аэродинамическое сопротивление воздуховода сильно возрастёт.

Малая скорость воздуха в воздуховоде обеспечивает тихий режим работы системы вентиляции и малое аэродинамическое сопротивление, но делает воздуховоды очень громоздкими.

Для систем общеобменной вентиляции оптимальной скоростью воздуха в воздуховоде считается 4 м/с. Для больших воздуховодов (600×600 мм и более) скорость воздуха может быть повышена до 6 м/с. В системах дымоудаления скорость воздуха может достигать и превышать 10 м/с.

Итак, на втором этапе расчета воздуховодов задаётся скорость движения воздуха v [м/с].

На третьем этапе определяется требуемая площадь сечения воздуховода путем деления расхода воздуха на его скорость:

S  = G [м3/c] / v [м/с]

На четвёртом, заключительном, этапе под полученную площадь сечения воздуховода подбирается его диаметр или длины сторон прямоугольного сечения.

Предел огнестойкости

Оцинкованные воздуховоды должны обеспечивать определенные условия сохранения своих параметров при пожарах и нераспространении огня. Для этого существуют нормы огнестойкости, которые делят все стройматериалы на пять классов. Так вот оцинкованные воздуховоды относятся к нулевому классу. Поэтому уложенные под потолком трубы должны выдерживать температуру огня в течение 90 минут, уложенные по стенам – 30 минут.

Испытание воздуховодов на огнестойкость проводят на самих объектах, где сооружается система вентиляции и кондиционирования. При этом используют СНиП 2.04.05-91. Способы защиты:

• традиционный с использованием фольгированного материала;
• нанесение защитных огнестойких составов при помощи оборудования;
• комбинированный способ.

Расчёт воздуховодов онлайн

Хочу такой же калькулятор себе на сайт
Исходные данные
Расход воздуха:	м3/ч
Максимальная скорость воздуха:	м/с
Результаты расчета
Параметр	Сечение	Скорость	Dэкв	Потери
Сечение круглого воздуховода:
Рекомендуемые сечения прямоугольных воздуховодов:
Допустимые сечения прямоугольных воздуховодов:
Хочу такой же калькулятор себе на сайт
Ссылка на этот расчет: Копировать

Для расчета воздуховодов рекомендуем воспользоваться онлайн-калькулятором, расположенным выше. Исходными данными для расчета являются расход воздуха и максимальная допустимая скорость воздуха в воздуховоде.

Преимуществом нашего калькулятора является то, что в результате расчета вы узнаете не только рекомендуемое сечение круглых и/или прямоугольных воздуховодов, но и фактическую скорость воздуха в них, эквивалентный диаметр и потери давления на 1 метр длины.

О расчете площади воздуховодов читайте в отдельной статье.

Нормируемые размеры воздуховодов

Согласно действующим стандартам (СНиП по вентиляции 2.04.05-91-2003), толщину стенок стальных труб и коробов следует соразмерять с их наружными размерами. Для большей наглядности соответствующие соотношения сведены в специальные таблицы.

Воздуховоды округлой формы

Сила трения внутри круглого воздуховода практически отсутствует

От формы сечения зависит большинство характеристик воздуховода, поскольку она задает нормы скорости движения воздуха в помещении и внутри коробов. Этим параметром определяется эффективность работы всей вытяжной системы (естественной или принудительной) в целом. Если оценивать воздуховоды именно с этой позиции, круглое сечение является наиболее предпочтительным. При его использовании внутри труб практически не образуется завихрений, силы трения о внутренние поверхности стенок минимальны.

Прямоугольные воздуховоды

По аэродинамическим характеристикам квадратный воздуховод уступает круглому

Санитарными нормами и другими разрешительными документами допускается устанавливать прямоугольные трубы (короба) из нержавейки или черной стали. По ним воздух перемещается не так хорошо, как в варианте с круглым сечением, но в этом случае исходят из особенностей конструкции помещений – не везде удобно монтировать именно трубы. Этим объясняется частое использование прямоугольных конструкций, которые по своей эффективности значительно уступают первым.

Недостатки:

• Отдельные части коробов сопрягаются фланцами с уплотнителями, через которые нередко происходят утечки воздуха.
• Потоки воздушных масс во внутренних пространствах распределяются неравномерно, создавая турбулентные зоны.
• Повышается шум.

При проектировании систем с использованием крупногабаритных коробов отрицательные эффекты только усиливаются, существенно снижая эффективность работы вентиляции. Кроме того, приходится вкладывать дополнительные средства на оплату электроэнергии, затрачиваемой на компенсацию рассмотренных недостатков.

В заключение

Процесс проектирования и расчета вентиляционной системы достаточно сложный и занимает немало времени.

Необходимо пройти все этапы:

• ознакомиться с нормативными требованиями;
• выбрать типа воздуховода;
• определить нужный диаметр вытяжной трубы или размеры сечения;
• рассчитать длину;
• спланировать монтаж.

Соблюдение всех этих пунктов позволит избежать проблем с циркуляцией воздуха в будущем и сэкономить на обслуживании.

Организация системы вентиляции является одним из самых важных элементов строительства, так как микроклимат в помещении напрямую влияет на работоспособность и здоровье человека.
