Дома из SIP-панелей
Каркасные дома сип собраны из панелей, сделанных по принципу сэндвича: блок полистирола, вклеенный между листами ОСП с помощью полиуретанового клея. Применение ориентированно-стружечных плит значительно ускоряет строительство, так как уже объединены три слоя и остается только обшить их отделочными материалами снаружи и внутри. Утеплитель не нужно монтировать отдельно и дом строится быстрее, чем классический каркасник.
Полезное: Японские дома: технология, стиль и интерьер
Особенности конструкции
SIP-панели изготавливают на заводе. На лист ОСП наносят полиуретановый клей, кладут полистироловую плиту, снова клей, сверху — второй лист ОСП и прижимают прессом. Листы ОСП выступают за края полистирола на 2,5-5 см. Таким образом получается «паз», который используется для крепления панели к брусу каркаса. Качество панелей определяется маркой полистирола, ОСП и правильностью геометрии.
Строительство дома из сип-панелей начинают с фундамента. После того как фундамент готов, делают обвязку из бруса и нижнее перекрытие из сип-панелей. Затем строят каркас, в котором шаг вертикальных стоек равен ширине панели, и начинают сбоку дома. Панели крепят к стойкам способом «шип-паз», предварительно нанеся на полистирол монтажную пену. В результате все пустоты в месте стыка оказываются полностью заполнены.
Достоинства и недостатки дома из SIP-панелей
Достоинства:
- быстрота монтажа;
- не нужна сложная техника — легкие панели рабочие монтируют вручную, для сборки дома достаточно бригады из 3-5 человек;
- пенополистирол — самозатухающий материал, если панель вынести из зоны огня, она погаснет. поэтому строение из сип-панелей с точки зрения пожаробезопасности лучше деревянного;
- для поддержания комфортной температуры достаточно электрических обогревателей.
Недостатки:
- небольшой по сравнению с кирпичными домами срок службы панелей — условный минус. Некоторые производители уже заявляют о проведении тестов, показывающих, что полистирол не разрушится около 80 лет;
- проконтролировать качество изготовления сип-панелей заказчик не может. Если внутри есть полость, образуется мостик холода, и усилия по отоплению дома сводятся на нет. Нарушение геометрии приводит к сложностям в монтаже. Единственный способ избежать ошибок — обращаться к производителям, использующим качественные сертифицированные составляющие и дающим гарантию.
Назначение
Железобетонные панели для стен имеют ряд видов и подвидов, но все классификации являются условными и созданы помочь разобраться в специфике и применении каждого типа материала. По функциональному назначению стеновая панель классифицируется:
По конструкции разделяются на:
- монолитные;
- пустотелые;
- из одного вида бетона;
- из нескольких видов.
- монолитные;
- сборные.
Последние бывают:
По устойчивости к нагрузкам панели могут быть:
- самонесущими;
- несущими;
- ненесущими;
- поэтажно несущими.
Также образцы дифференцируются по маркам, вяжущим компонентам, типам армировки, месту применения (внутренние или наружные) и т. д.
Особенности панельных зданий
Здания современности из ж/б панелей подразделяют на сооружения с каркасом и без него. Каркасно-панельные дома имеют полный или внутренний каркас. К бескаркасным аналогам относятся крупнопанельные строения. При полном каркасе здание строится, используя внешние опоры и перекрытия из ребристых панелей. К имеющимся стойкам монтируются другие панельные детали и перегородки. Существует несколько конструкций, зависящих от этажности, разновидности несущих перегородок (внешних и внутренних) и стен. В зависимости от типа строения происходит перераспределение нагрузок.

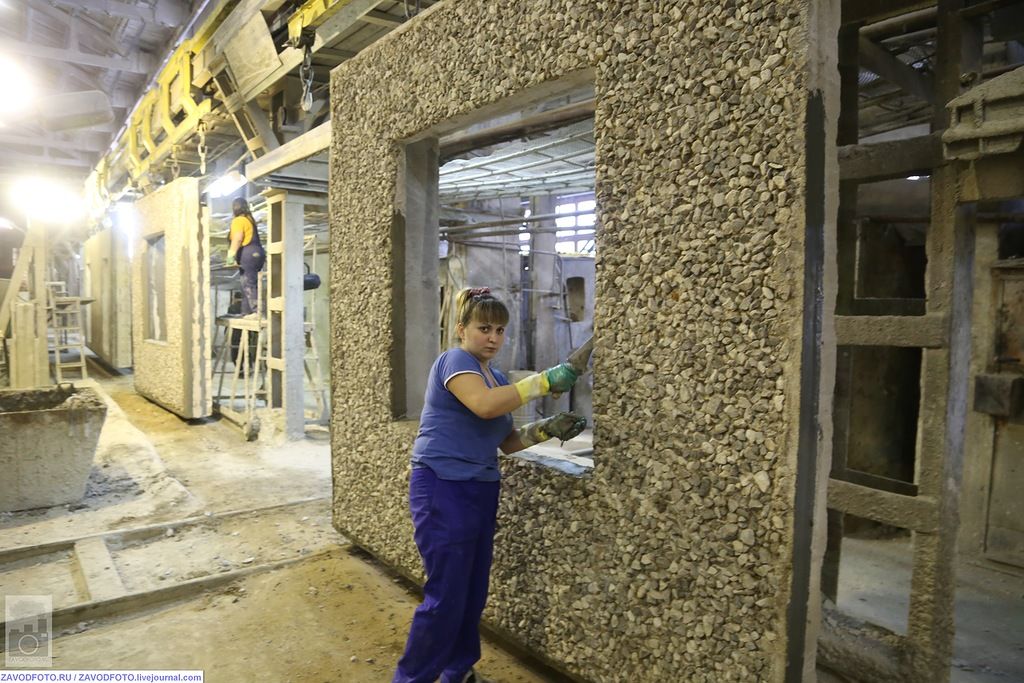

Производство панелей осуществляется на домостроительных комбинатах несколькими способами:
- вертикальным формированием в кассетах;
- конвейерным методом;
- способом вибропроката на специальном стане.
К минусам панелей относят невозможность изменения геометрии помещений, только строго прямоугольная форма. В малоэтажном строительстве применяются инновационные СИП-панели, которые не такие прочные, но хорошо удерживают тепло. В «высотках» разработаны пенополистерольные конструкции, совмещающие в себе утеплитель и залитый внутрь бетон. Эти панельные конструкции обладают дополнительно хорошей звукоизоляцией и гарантируют спокойствие проживания.
Какова стандартная высота потолков в панельных домах?
Главная / Особенности различных помещений / Панельный дом — какова стандартная высота потолка?
Самым заметным и значимым отличием панельных домов является способ их постройки. Они состоят из отдельных блоков, которые принято назвать панелями. Такие панели изготавливаются на заводах и от того, какие размеры будут иметь панели, зависит и то, какая высота потолков будет в панельном доме.
Разные серии домов
Размеры квартир и блоков, из которых строились или строятся дома, зависят от серии проекта. Таких серий достаточно много и все они имеют разные вертикальные габариты помещений. Принято разделять стандартные дома на несколько основных видов, которые различаются обустройством площади внутри и высотными характеристиками:
- «Хрущевки». Одни из наиболее распространенных еще недавно домов. Сейчас, постепенно происходит снос подобных строений в связи с окончанием срока их эксплуатации. Расстояние от пола до потолка потолка в таких домах, одно из самых меньших и равно 248 сантиметров.
- «Улучшенки». Немного большая площадь комнат и другое расположение их на лестничной площадке – вот и все их отличия от предыдущих. Стены в квартирах тоже невелики – 255 см.
- Стандартные «девятиэтажки». Квартиры наиболее распространенного типа. Площадь разная, а расстояние до перекрытия составляет 2 метра 64 сантиметра.
- Дома 606, а также серии П-44К. Более комфортные и вертикальные габариты стен тут тоже больше – 2 метра 70 сантиметров. Очень популярные дома именно из-за высоких комнат.
- Современная 137 серия. Самая просторная, среди имеющих типичное расположение комнат. Стандартная высота потолков в таком панельном доме достигает 2,8 метра или 270 — в построенных достаточно давно домах.
Сейчас, покупая или подбирая вариант для обмена, люди стремятся выбрать что-то покомфортнее и старые дома вниманием обходят. Однако, на вторичном рынке жилья можно найти образцы всех модификаций и годов постройки. Так что, при выборе будущего жилья можно выбрать заодно и то, насколько просторными будут комнаты
Так что, при выборе будущего жилья можно выбрать заодно и то, насколько просторными будут комнаты.
Как транспортировать и складировать железобетонные плиты?
Во избежание повреждения и образования трещин требуется соблюдать определенные правила при транспортировке и хранении ЖБИ. Перевозка плит производится на грузовых машинах. Идеальный вариант, если укладка будет выполняться прямо с автомобиля после доставки, что исключит необходимость складирования изделий.
Правила складирования плит:
- При транспортировке изделия должны быть уложены с применением прокладочных брусков с двух сторон, погрузка друг на друга не допускается.
Фото 14. Правильная перевозка ЖБИ
- При складировании конструкций на длительное хранение укладка тоже должна быть произведена на деревянные бруски, расположенные на расстоянии не менее 200 мм от краев строго вертикально друг над другом.
Фото 15. Правильное складирование изделий
- Особого внимания требует укладка нижней плиты – ее нужно расположит как можно выше над уровнем земли. Для этого можно использовать брус большого сечения либо бетонный столб с уложенным поверх него бруском.
Фото 16. Уложенные на большом расстоянии от земли ЖБИ для длительного хранения
- Максимальная высота штабеля – 2,5 м.
Соблюдая эти несложные рекомендации, вы минимизируете риск повреждения плит перекрытия как при перевозке к месту строительства, так и при длительном их хранении на стройплощадке.
Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…
От 6559 руб/штПодробнее
Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…
От 7544 руб/штПодробнее
Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…
От 10449 руб/штПодробнее
Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…
От 14478 руб/штПодробнее
Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…
От 12302 руб/штПодробнее
Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…
От 5381 руб/штПодробнее
Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…
От 11708 руб/штПодробнее
Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…
От 11611 руб/штПодробнее
Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…
От 9391 руб/штПодробнее
Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…
От 17307 руб/штПодробнее

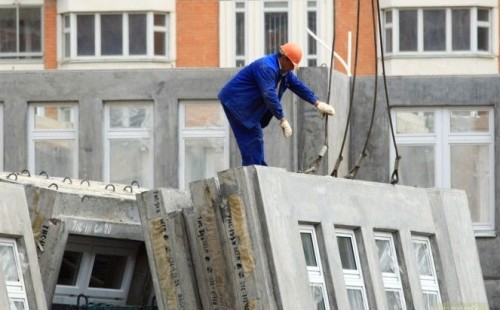

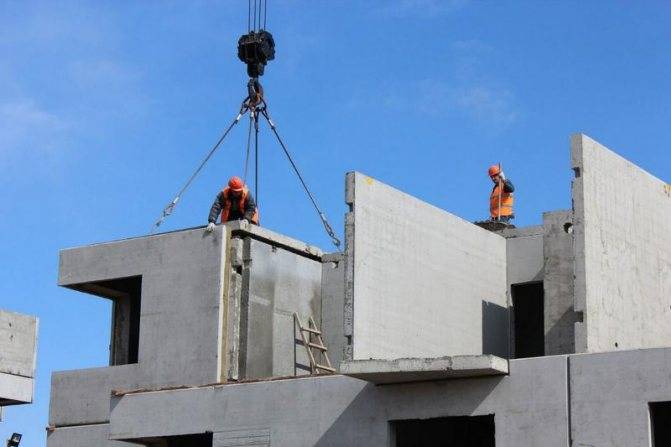

Какие бывают виды монтажа стеновых ЖБИ панелей
Не смотря на быстрое развитие монолитного строительства, железобетонные изделия по-прежнему пользуются большим спросом на строительном рынке благодаря высоким эксплуатационным характеристикам. Монтаж стеновых панелей осуществляется различными способами, выбор которых определяется принципом сборки, видом оснастки и приспособлений, конструктивными особенностями сопряжения стеновых и перегородочных панелей. Монтаж стеновых ЖБИ панелей выполняют вертикальным способом с заделкой швов. Внутренние отделочные работы и установку технических коммуникаций проводят с учетом высокой прочности бетона и наличия армирующего устройства стеновых панелей.
Свободный монтаж
Свободный монтаж — установка панелей по рискам на перекрытиях. С помощью подкосов и угловых струбцинов, обеспечивается устойчивое положение и временное крепление отдельных панелей.
Фиксированный монтаж
Фиксированный монтаж (ограниченно-свободный) – установка с применением группового оснащения. Сначала выверяют базовые панели (поперечную и продольную) и жестко скрепляют их между собой постоянным соединением. После чего монтируют следующие поперечные панели. Элементы стен сразу ставят в вертикальное положение.
Замковой монтаж
Самофиксация – это способ монтажа с помощью замковых фиксаторов. Замковой метод подходит для панелей с фиксирующими деталями. В нижней части панели скрепляются фиксаторами штыревого типа, а в верхней части – замковыми фиксаторами.

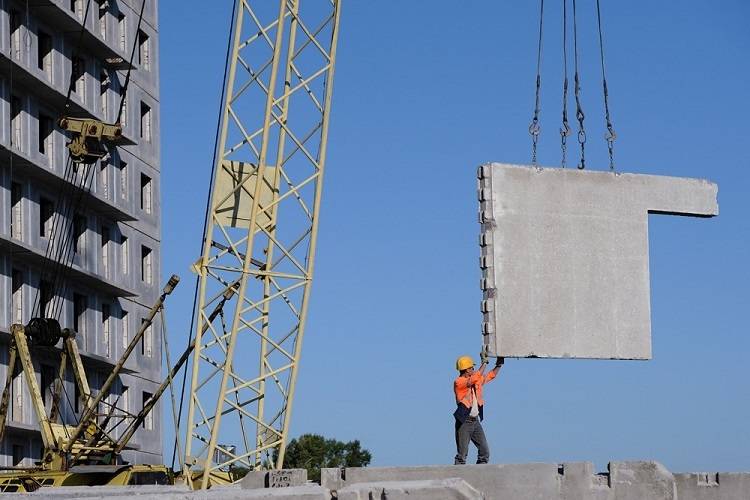

Способ монтажа «на весу»
Наружные и внутренние панели стен устанавливают, затем стропуют в двух-четырех местах, в зависимости от величины конструкции с помощью гибких строп и различных траверс.
До установки несущих стеновых панелей определяют и фиксируют на этаже отметки нижнего края стеновых панелей (монтажный горизонт) и расстилают пластичный раствор цемента.
Монтаж наружных стеновых панелей начинают с отдаленной от крана панели, после чего устанавливают внутренние стены, а затем и панели наружной ближней к крану стены.
После установки на место стеновую панель выверяют свободным способом по нижнему основанию или фиксаторами (замковой способ). Далее выверяют вертикальное положение стеновой панели по внешней стороне.
Выверяют и подготавливают комплексное (групповое) оснащение для установки панелей и временное крепление. Затем монтируют внутренние панели. После монтажа базовых панелей ставят следующие рядовые панели. Они полностью фиксируются после установки смежных и примыкающих панелей продольных стен. Перед установкой следующей внутренней стеновой панели на ее месте расстилают бетонный раствор. После выверки панели, раствор бетона уплотняют с двух сторон.
Навесные панели многоэтажных домов устанавливают после сооружения несущих конструкций. Предварительно определяют положение сборных элементов согласно проекту.
Крупные панели ставят и совмещают в поперечном направлении. Стеновые панели выверяют по высоте. Сначала закрепляют торцевую часть панели по высоте, затем фиксируют нижний край панели и после этого контролируют вертикальное положение панели.
Наружные стеновые панели одноэтажных домов устанавливают на всю высоту здания. Самонесущие стеновые панели ставят внизу на фундаментные балки на слой раствора. Во всех последующих рядах панели монтируют одна на другую на слой бетонного раствора.
Как наносится латексная шпаклевка
Имеющийся раствор просушивается в течение 24 часов, после чего можно приступить непосредственно к работе со швом. Предварительная шпаклевка используется для монтажа серпянки или же малярной сетки. Такие материалы при этом будут надежно закреплены для выполнения дальнейших действий. Слой шпаклевки проглаживают вдоль всей длины шва. Что касается используемой серпянки или монтажной сетки, их ширина должна быть не меньше 20 сантиметров. После нанесения шпаклевки, ждут ее полного высыхания, после чего поверхность выравнивают с использованием наждачной бумаги. В дальнейшем следует нанести еще один слой предварительной шпаклевки на весь потолок, но на этот раз с более мелкой зернистостью, повторив действия с наждачкой после высыхания смеси.

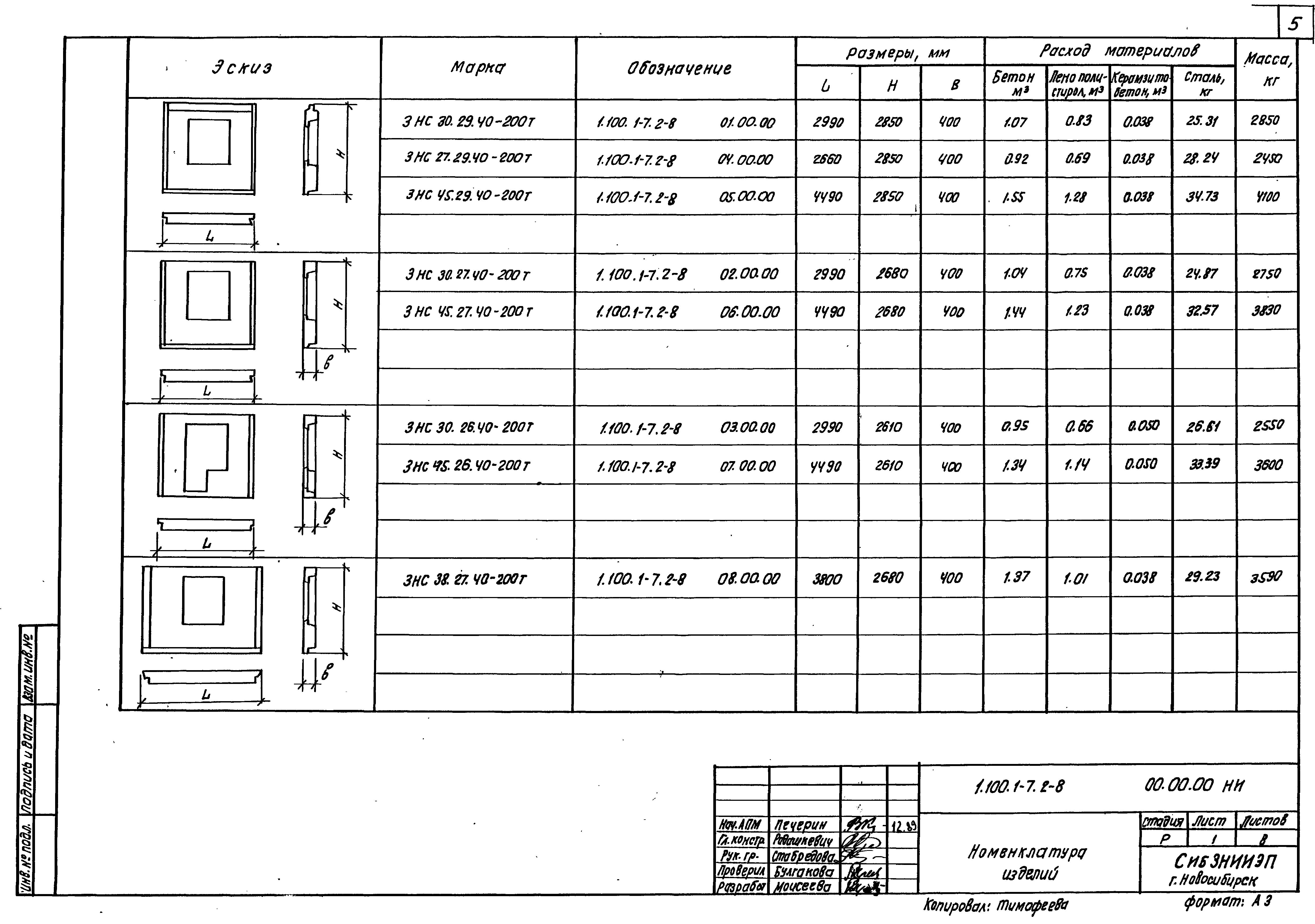

Маркировка панелей
ЖБИ обязательно должны быть промаркированы буквами и цифрами, написанными через тире.
Первая группа символов указывает на назначение и габаритные размеры конструкции. Пример маркировки ПСТ 700—350—25, где длина 700 см, ширина 350 см, толщина 25 см.
Последняя часть маркировки указывает на дополнительные параметры:
- устойчивость к сейсмическим колебаниям грунта больше 7 баллов обозначают буквой C;
- возможность эксплуатации при температуре ниже, чем 40 градусов, буквой М;
- проницаемость: нормальная — Н, пониженная — П, очень низкая — О.
Также в маркировке указаны следующие параметры:
- Форма, конфигурация торцевых сторон.
- Расположение и размеры дверных и оконных проемов.
- Тип и месторасположение .
- Наличие и форма штроб в примыканиях смежных элементов.
Для строительства нужно приобретать железобетонные плиты, изготовленные по всем требованиям стандартов. В этом случае домостроение будет надежным и теплым. Подробнее о монтаже трехслойный железобетонных конструкций смотрите в этом видео:
Наиболее оптимальным вариантом для энергоэффективного строительства является применение трехслойных железобетонных панелей.
Стеновые наружные бетонные и железобетонные панели нашли самое широкое применение при сооружении домов, а также промышленных и общественных объектов. Появление их, больше 50 лет назад, стало настоящим прорывом в строительстве и дало возможность сократить в несколько раз период возведения зданий.
Почему важно правильно определить показатель?
Прежде всего, правильные расчеты толщины панельной стеновой конструкции необходимы при реконструкции, ремонте и перепланировке жилого помещения.
Правильный расчет помогает определить тип стены, и нагрузку, которую она выдерживает. Замер толщины стены должен делать специалист, но при большом желании это можно сделать самостоятельно.
Специалисты делают расчеты более профессионально и точно. Полученные показатели имеют значение не только для перепланировки, но и проектирования обустройства теплоизоляции для стен, чтобы утепляющие слои выполняли свои функции в полной мере.

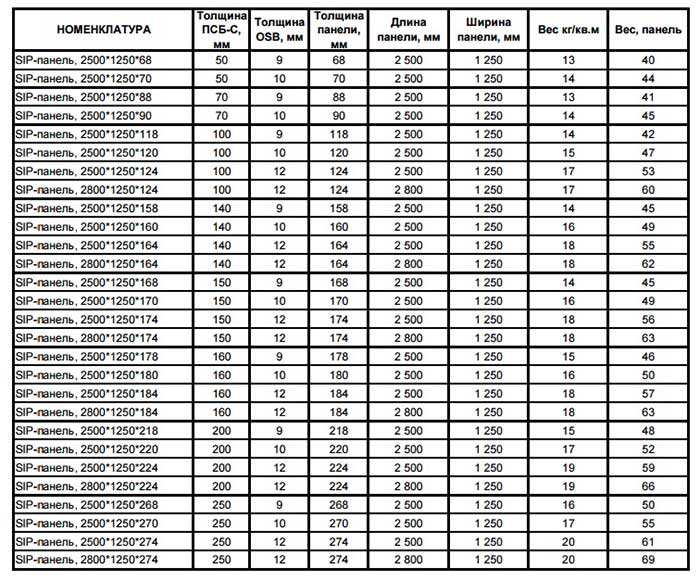

Стандарты
Форма изделий любого производителя одинакова — это элемент крупных размеров, которые по длине и ширине значительно больше толщины. Торцы SIP выступают над утепляющим слоем. Образованный паз служит для фиксации материала при строительстве стен дома. Крепление перекрытия или сэндвичей SIP на полу осуществляется таким же способом.
Промышленность выпускает стандартные изделия, ориентируясь на ГОСТ. Также строительными компаниями разрабатываются технические условия для собственного производства. Компоненты, используемые при изготовлении СИП, соответствуют ГОСТ.
Размеры бывают разными. Самое большое распространение получили базовые SIP, имеющие:
- по длине 2500—2800 мм;
- по ширине 625—1250 мм;
- по толщине панели имеют фиксированные показатели в соответствии с ГОСТ.
Размеры выпускаемых изделий определяются их назначением. СИП панели применяют для стен, кровли, перекрытия. Базовые используют при возведении вертикальных конструкций дома. Для кровли или перекрытия применяют панели с шириной, равной половине базовой.
Конструкция сип панелей является по своему назначению стеновой, способной выдержать продольные нагрузки. Использование для перекрытия обусловлено хорошей прочностью на изгиб. Для большей жёсткости применяют балки. Перекрытия пола и межэтажные в таком случае становятся ещё крепче.
ГОСТ, кроме размеров, определяет другие минимальные стандарты SIP панелей:
- прочность;
- вес;
- теплопроводность.
Несомненные достоинства строительного материала позволяют эффективно использовать его для строительства дома.
Размер панельного дома. Панельный дом: плюсы и минусы
Мы уже упомянули, что одним из преимуществ панельного домостроения является скорость возведения здания. Общеизвестные стереотипы о «панельках» — это дешевое жилье без комфортных условий существования, низкие потолки, слабое качество стройматериалов, отсутствие индивидуальности. Давайте окунемся в действительность и трезво взглянем на качества «панелек».
- Скорость и еще раз скорость. Строительство панельного дома занимает в среднем от 3 до 12 месяцев, что выгодно как для покупателей, так и для застройщиков. Быстрота проведения всей работы позволяет без особых рисков приобретать жилую площадь еще на стадии котлована, что значительно сократит период окупаемости проекта.
- Процесс изготовления. Автоматизированный процесс производства панелей сводит к минимуму брак, который свойственен человеческому фактору. Механика создания железобетонных блок-секций обеспечивает высокое качество и минимальные затраты труда.
- Крупные детали. Контролировать сборку панельного здания ввиду крупного размера панелей значительно проще, что тоже влияет на качество будущего строения.
- Время года не играет роли. Технология панельного строительства позволяет не останавливать строительные работы в зимний период за счет технологии и высококачественных морозостойких материалов.
- Стандарт. Чаще всего дверные и оконные проемы в панельных домах стандартных размеров — будущему владельцу квартиры не придется тратить время и деньги на заказ нетипичных моделей дверей и окон.
- Стоимость. Панельные дома считаются доступным жильем благодаря малозатратной технологии создания и сборки плит.
- Срок службы. Проектный срок службы «панельки» — до полувека, однако реальный срок эксплуатации достигает 100 и более лет.
- Ремонт. Внутренняя поверхность панели гладкая, что избавит будущих хозяев от лишних затрат на дополнительные отделочные работы. Внутренние стены панельного здания не требуют капитальной подготовки перед покраской или поклейкой обоев.
Иногда квартиры в панельных домах реализуются сразу с отделкой, что позволит заселиться в квартиру сразу после сдачи объекта и некоторое время жить без полноценного ремонта.
Минусы панельных домов:
- Планировка. Большая часть стен в квартире панельного дома — несущие. Проводить перепланировку в таком случае невозможно.
- Плохая звуко- и теплоизоляция. Толщина стен в панельном доме не способна защитить от плохой звуко- и теплоизоляции. Зимой в квартире будет холодно, летом — жарко. Слышимость в панельных домах настолько превосходная, что разговоры соседей средней тональности сквозь стену хорошо идентифицируются. Особенно это касается старых домов панельного типа.
- Сырость. Нередко из-за некачественных материалов или длительного срока эксплуатации на стыках швов в углах квартиры появляются щели. Через них в квартиру может попасть влага, что негативно отражается на дорогостоящем ремонте. Нередко в старых «панельках» встречаются мокрые пятна на стене в углах, под потолком или подоконником. Если вентиляция в доме нарушена, на месте мокрых пятен появится плесень или грибок.
Типы и серии железобетонных стеновых панелей
Длина пятиэтажного дома 6 подъездов. Высота 5 этажного дома в метрах, из чего складывается и почему разная
Многие утверждают, что высота 5-этажного дома составляет 15 метров. Это определяется путем расчета количества этажей на высоту этажа, которую мы считаем равной 3 метрам. На самом деле это не совсем так и высота дома может варьироваться от 14 до 20 метров и более. Чем он отличается и из чего состоит, давайте выясним.
СНиП предусматривает классификацию построек по этажности. По их словам, пятиэтажные дома относятся к многоквартирным домам (МКД) среднего этажа. Также есть многоэтажные дома, это 6-9-этажные дома высотой до 30 метров, многоэтажные дома – 10-16 и многоэтажные дома более 17.
Правильно рассчитать высоту любого дома можно, зная несколько параметров. Это высота:
- пол;
- крыши;
- подвал.
Главный параметр, конечно же, высота пола. По нему можно определить высоту не менее 2-х или 14-ти этажей. Поэтому обратимся к этому значению.
Высота этажа в квартире
Высота этажа – это просто расстояние от пола до пола верхнего уровня. Как было сказано выше, при расчете высоты здания принято принимать значение 3 метра. Фактически такое значение было только в сталинских пятиэтажках. Потолки в «хрущевках» обычно составляли 2,45 – 2,64 м.
Раньше норматив рассчитывали от объема воздуха в помещении, поэтому в годы правления Сталина потолки были самыми высокими и составляли 3,2 метра. Для этого сейчас оцениваются квартиры того времени. И именно во время его правления начали двигаться в сторону строительства 5-этажных домов вместо 4-этажных.
Во времена Хрущева продолжалась череда типовых 5-этажных домов, но экономия была уже на первом месте. Неудобство было оценено, и количество квадратных метров введено в эксплуатацию. За счет экономии расстояний между этажами можно построить намного больше домов. Стандартизированное жилье позволило быстро построить целые кварталы.
С приходом Брежнева к власти продолжалось строительство типовых панельных домов, но более комфортных. Хотя расстояние до потолков в панельных домах оставалось на уровне 250 см. Однако появлялось все больше и больше проектов размером 270 см. В 5-этажных кирпичных домах потолки были намного выше и составляли 2,8 см.
Сейчас стандарта расстояния до потолка нет, но есть нормы СНиП, согласно которым жилым считается помещение с высотой потолка 2,5 метра и более. Исходя из этих значений, средняя высота потолка в квартире составляет 2,8 метра.
К этому значению прибавляется толщина межэтажного перекрытия 16-22 см. Итого получается средний размер этажа около 3 метров.
Первый этаж и крыша
Большинство небоскребов начинаются с подвала. Это подвал, где подключены коммуникации дома: вода, газ, канализация. Часть подвала возвышается над уровнем земли и составляет часть общей высоты 5-этажного дома. Как видно на фото ниже, высота над уровнем моря составляет не менее 1,5 метра, что немало. Но чаще все же выглядит примерно на 100 см.
Этот пол является частью фундамента, и на нем стоит весь дом. Пятиэтажное здание с подъездом весит по приблизительным подсчетам 8-9 тысяч тонн. Но обычно строились дома с 2-4 подъездами. Итого вместе с жилыми этажами получится: 5 * 3 + 1,5 = 16,5 м.
Кровля тоже вносит свой вклад в высоту и в зависимости от проекта может быть многоскатной или плоской. В случае двускатной крыши подъем может достигать 5 метров. В этом случае общий размер будет уже 21,5 метра.
Если у крыши нет скатов, к этим значениям будет добавлен только размер парапетов. Это ограждающая конструкция высотой до 100 см. Итого получаем 17,5 м, что даже больше, чем первоначальный расчет в 15 м.
Однако если мы возьмем типовые 5-этажные панельные дома с потолком 2,5 метра (этаж 2,7 м), основанием 1 метр и парапетом 0,5, то получим: 1 + 2,7 * 5 + 0,5 = 15. Но большую часть времени, и многое зависело от типового проекта, по которому был построен дом.
Типовые постройки СССР
Типовые 5-этажные кирпично-панельные дома начали активно возводиться в хрущевский период, начиная с 1957 года. Стране требовалось дешевое жилье и как можно быстрее. Поэтому такие проекты разработаны, одни нацелены на южные регионы, другие – на северные. Кирпичные имели немного лучшую планировку и размер комнаты.
Размеры изделий
Часть проекта здания, описывающая свойства необходимых панелей.
- Главный критерий выбора стеновых плит своими руками — это их размеры. Они должны быть указаны в проекте здания, с учетом его конструктивных схем и поэтажных планов.
- Габариты и толщина, величина и число проемов, технические характеристики панелей определяются, исходя из проекта.
- Типовые размеры плит для жилых домов: высота равна одному этажу, ширина равна одной-двум комнатам. Внешние панели имеют дверные и оконные проемы. Плиты для перегородок сплошные либо имеют дверные проемы.
- Панели для промышленных объектов имеют длину 6 метров, 9 и 12.
Маркировка продукции
Так продукция маркируется.
Маркируются панели буквами и цифрами через тире.
- сейсмическая стойкость больше 7 баллов – С;
- морозоустойчивость ниже -40 градусов — М;
- проницаемость: особо низкая — О, пониженная — П, нормальная — Н.
Характеристики некоторых видов стеновых панелей.
В эту группу марки входят указания на конструктивные свойства изделий:
Приведем пример маркировки: ПСТ 598-300-20.
ПСТ – панель стеновая трехслойная;
598 см – ее длина;
300 см – ее высота;
20 см — ее ширина.
Что такое несущая стена?
Это перегородка, которая является опорой для плит перекрытия. Несущую стену устанавливают перпендикулярно им. Короткой стороной плиты опираются на эту перегородку, принимающую на себя значительную часть массы, а затем передающую давление на фундамент.
Обычно несущие (основные) конструкции — наружные стены и те, что располагаются между квартирами или блоками. Перегородки, находящиеся в самих квартирах, как правило, не несут большой нагрузки. Чаще перепланировка предполагает снос межкомнатных перегородок, но определить ту, что трогать нельзя, в состоянии не все и не везде.
Вариации монтажа панелей
Различают плиты по способу монтажа:
- Навесные — легкие, малогабаритные. Такие ЖБИ актуальны для строительства зданий с высокими потолками.
- Несущие — повышенной прочности. Предназначены для возведения бескаркасных зданий.
- Самонесущие — аналог навесных элементов, только габариты отличаются в большую сторону.
Относительно применения плоскостные ЖБИ различают еще на три типа:
- для строительства цокольной или подвальной части здания;
- для основной надземной части дома:
- для чердака с парапетами.
Выбор ЖБ панелей проводится, кроме прочего, по способу крепления. В каждом изделии предусмотрено наличие металлических закладных. Посредством этих элементов отдельные плиты соединяют сваркой, болтами, скобами, петлями. Узловой контакт для долговечности и надежности заливают бетоном.
Монтаж
Монтирование перекрытий должно соответствовать СНиПам, чтобы обеспечить безопасность и долгий срок эксплуатации конструкции. Для начала монтажных работ составляется схема укладки, выполняется расчет, чтобы понять сколько понадобится плит. На подготовленную площадку приезжает кран и укладывает изделия согласно схеме.
ЖБ плиты укладываются на стены сооружений, с главным условием опоры на несущую стену с минимальным показателем в 12 см. Допускается при этом применять раствор. Технологичный шов варьируется от 5 до 20 см, но лучше придерживаться цифры 8. При более широком шве понадобится много времени на его заделку раствором.
У каждого вида плиты свои особенности укладки, но начальный этап одинаковый. Он заключается в обязательном осмотре плиты перед установкой, проверке маркировке. При наличии трещин от 1 мм во всю длину изделия, оно заменяется.
Существенным является идеально ровная поверхность. Некоторые строители считают, что постепенный перепад в 4 см не имеет какого-либо значения, но это не так. Необходимо выровнять поверхность с помощью бетонного раствора.
В зависимости от назначения строительства, используется большое количество модификаций и типов железобетонных плит
Им сегодня отводится важное место в строительном мире. Они широко применяются при укладке дорог, установке заборов, строительстве домов. Служат такие изделия долгое время при правильном хранении
Служат такие изделия долгое время при правильном хранении.
Виды плит (классификация)
По конструктивному строению железобетонные плиты бывают 3-х видов:
- пустотные;
- сплошные (полнотелые);
- ребристые.
Пустотные плиты
В частном строительстве чаще всего применяются пустотные плиты. Продольные круглые пустоты облегчают вес плиты, повышают ее теплоизоляционные характеристики и позволяют скрывать в них провода внутренних разводок инженерных коммуникаций.
Существует несколько марок или разновидностей плит с продольными пустотами:
ПНО (облегченные)
Применение облегченных изделий считается более экономичным по сравнению с плитами ПК сразу по нескольким параметрам:
Эта продукция изготавливается только из тяжелого бетона.
Устройство пластиковых панелей
Пластиковые панели — строительные изделия, сделанные методом экструзии из поливинилхлорида. Ребра, придающие жесткость, располагаются между двумя тонкими пластинами из пластика.
Пазы и выступы, которыми оборудованные боковые края панели, исполнены так, чтобы соединение их между собой было незаметно или входило в дизайнерскую композицию.
Технологии создания пластиковой ПВХ панели предоставляют широкие декоративные возможности. С помощью этого отделочного материала можно имитировать большинство натуральных поверхностей — шпон, вагонку, камень, кирпич.
Стандартные параметры
Размеры ПВХ панелей подобраны так, что они позволяют делать ровные поверхности и скрывать их недостатки (протечки, неровности, сколы).
Кроме декоративной функции, панели обладают защитными свойствами. Они не пропускают влагу, являются звукоизоляторами. За счет воздушных прослоек, имеющихся внутри, хорошо сохраняют в помещении тепло.
Производители выпускают строительный материал с длиной от 0,9 до 4 м, и шириной — 0,1-2,03 м.
Еще одним важным параметром считается площадь одной панели. Зная ее, удобно рассчитывать, сколько нужно штук для того, чтобы перекрыть поверхность. Панель стандартного размера 0,3*2,5 м имеет площадь 0,75 м².
Толщина изделия варьируется от 50 мм до 1 см.
Размеры зависят от назначения продукта. Например, реечная панель делается 13-30 см шириной, стеновая- до 0,5 м, листовая — до 1,22 м, а плиточная — 0,98 м.
Заключение
Железобетонные панели стенового типа представлены плоскими изделиями из армированного бетона. В зависимости от назначения и требуемых характеристик композит используется тяжелый, легкий, гипсобетон, с добавлением пористого заполнителя. Конструктивно плиты различаются форменным исполнением и слоями от одного до трех. От этого зависят размеры изделий, вес и теплопроводность с акустическими свойствами.
Производство строго регламентируется действующими ГОСТами. Транспортировка и монтаж ведется с использованием специальной техники.
