Токарный станок по дереву: устройство, конструктивные узлы, изготовление самодельного

Виды станков

Сам по себе токарный станок относится к специализированному оборудованию, которое может быть тяжелым и бытовым. Первые характеризуются большим размером, которые позволяют работать с деталями существенных габаритов. Такие приборы нужны больше в профессиональной деятельности и в дерево обработочной промышленности.

Для второго типа установок характерно выполнение мелких бытовых потребностей – выпилить и обработать ножки для табурета, или перегородки для перил. Для этого не требуется особая мощность устройства, как и его размер.

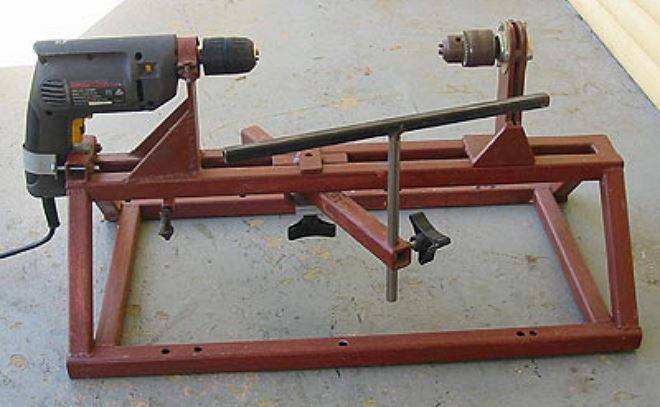

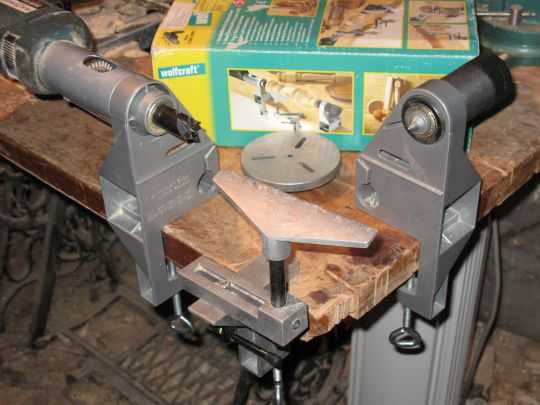

Возможно вы видели фото токарного станка из дрели – есть готовая платформа, к которой с одной стороны крепится дрель, а с другой зажимается деталь. Такую подставку можно купить в магазине, ведь использование дрели не является характерным только для народных рецептов.

Только ценник на такую платформу может доходить до десятка тысяч рублей, что само по себе не очень оправдано. Средним ценником на рынке будет половина названной суммы, что все равно многовато, с учетом сложности конструкции. Вот потому, создание такого станка своими руками и является совсем неплохой идеей.

Выбор

Как мы уже разобрали, самодельные токарные станки из дрели могут не сильно отличаться от серийных образцов, при этом помогут сэкономить деньги пользователям.

Для домашних потребностей такого будет вполне достаточно, при том, что материалы подобрать и сделать из них установку, тоже не займет много времени.

Более того, такой прибор может быть полезен даже при работе с металлическими заготовками, что придется по душе некоторым мастерам.

Устройство токарного станка

Вне зависимости от размера или предназначения, по своей сути токарные станки устроены одинаково, просто у них есть особенности, которые уже и зависят от области его применения. Для того чтобы разобраться, как сделать токарный станок своими руками, нам нужно рассмотреть это самое устройство поближе.

Многие со школьного курса труда могут помнить, что основа всего – станина. Именно на этой части и располагаются все детали для крепления и перемещения заготовки. Она является основой всей конструкции, и от нее зависит устойчивость и надежность всего станка.

Если токарный станок делается с упором на массивные детали, то к станине приделываются дополнительно ножки, чтоб была полноценная конструкция, обладающая устойчивостью.

1. Для бытовых потребностей будет достаточно настольного станка, который не требует дополнительной устойчивости, благодаря чему получается намного легче.

Дальше идет передняя бабка. Из двух основных деталей, которые отвечают за фиксацию заготовки, эта находится со стороны вращающего элемента.

Все чертежи токарного станка из дрели имеют в своей конструкции такую деталь. Она используется для центровки детали, которая будет обрабатываться, и ведет передачу движущего момента, который, в нашем случае, будет исходить от дрели. Если станок относится к тяжелым моделям, эта деталь будет приварена к станине, и регулироваться будет только высота.

Последней, но не менее важной деталью идет суппорт. Он необходим для работы с деталью и ее обработки

Ее удержанием он не занимается, но при этом выступает в качестве упора для вашего инструмента

Без него работать возможно, но это будет ужасно неудобно, при том, что от этого пострадает общее качество обработки детали, что не желательно

Ее удержанием он не занимается, но при этом выступает в качестве упора для вашего инструмента. Без него работать возможно, но это будет ужасно неудобно, при том, что от этого пострадает общее качество обработки детали, что не желательно.

Станок своими руками

Теперь, зная из чего состоит аппарат, у нас есть своеобразная пошаговая инструкция, показывающая, как сделать станок из дрели. Если говорить о самом процессе создания, то огромным плюсом станет наличие верстака у вас в гараже или сарае, который имеет ровную поверхность. Если это так, то можно пропустить пункт со станиной, ведь она уже готова.

Для того, чтоб прикрепить нашу дрель к станине, вам понадобится хомут, который будет удерживать инструмент, и струбцина.

Дальше нужно подумать об обратной стороне крепления – задней бабке

Очень важно разместить ее с тем же направлением, которое будет иметь дрель – их оси должны совпадать

Для этого конус, который крепиться на бабку, нужно центрировать одинаково с дрелью, и поможет в этом опять струбцина.

Следующий шаг необходим для использования дрели, как токарного станка. Если вы не планируете просто зачищать дерево наждачной бумагой, то вам обязательно нужен подручник. Его тоже нужно закрепить на станину, и дать возможность двигаться вдоль детали. Как вы видите, все детали для токарного станка спокойно можно либо найти, либо сделать самому, при этом сэкономив не мало денег.

О раме токарного станка по дереву

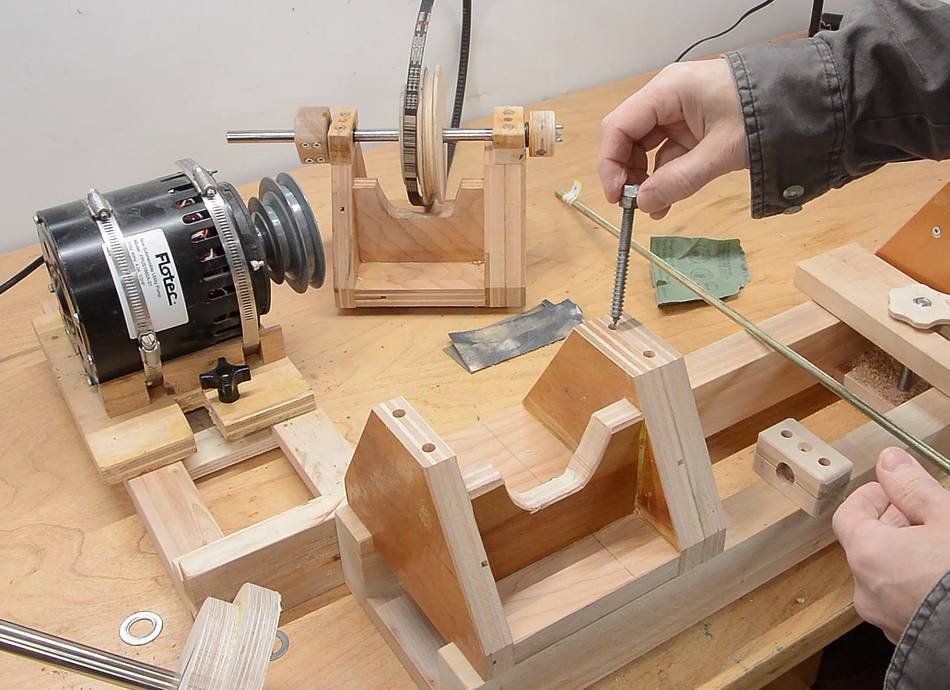

Вариант крепления электродвигателя на раме зависит от конструкции двигателя

А при установке электродвигателя на раму приходится принимать во внимание следующие обстоятельства: вал двигателя ориентируют параллельно боковым (длинным) граням рамы станка; высота положения вала над рамой (см. рис. 1), а также расстояние от упора для резца до заготовки определяют максимальный диаметр обрабатываемой детали; крепление двигателя на раме должно быть жестким, но в тоже время позволять небольшую корректировку положения двигателя; для обработки коротких деталей большого диаметра необходимо предусмотреть крепление упора для резца поперек рамы (см

рис. 2), организуя так называемое «лобовое» точение; для двигателя с открытым исполнением необходимо изготовить кожух из тонкой жести; на валу двигателя следует предусмотреть фиксатор (сквозное отверстие для стержня или проточку под ключ), который позволял бы удерживать вал при смене центров; выключатель электросети устанавливают в доступной, но безопасной зоне станка, чтобы рука при включении (выключении) станка не попадала в зону вращения центра и заготовки

1), а также расстояние от упора для резца до заготовки определяют максимальный диаметр обрабатываемой детали; крепление двигателя на раме должно быть жестким, но в тоже время позволять небольшую корректировку положения двигателя; для обработки коротких деталей большого диаметра необходимо предусмотреть крепление упора для резца поперек рамы (см. рис. 2), организуя так называемое «лобовое» точение; для двигателя с открытым исполнением необходимо изготовить кожух из тонкой жести; на валу двигателя следует предусмотреть фиксатор (сквозное отверстие для стержня или проточку под ключ), который позволял бы удерживать вал при смене центров; выключатель электросети устанавливают в доступной, но безопасной зоне станка, чтобы рука при включении (выключении) станка не попадала в зону вращения центра и заготовки.

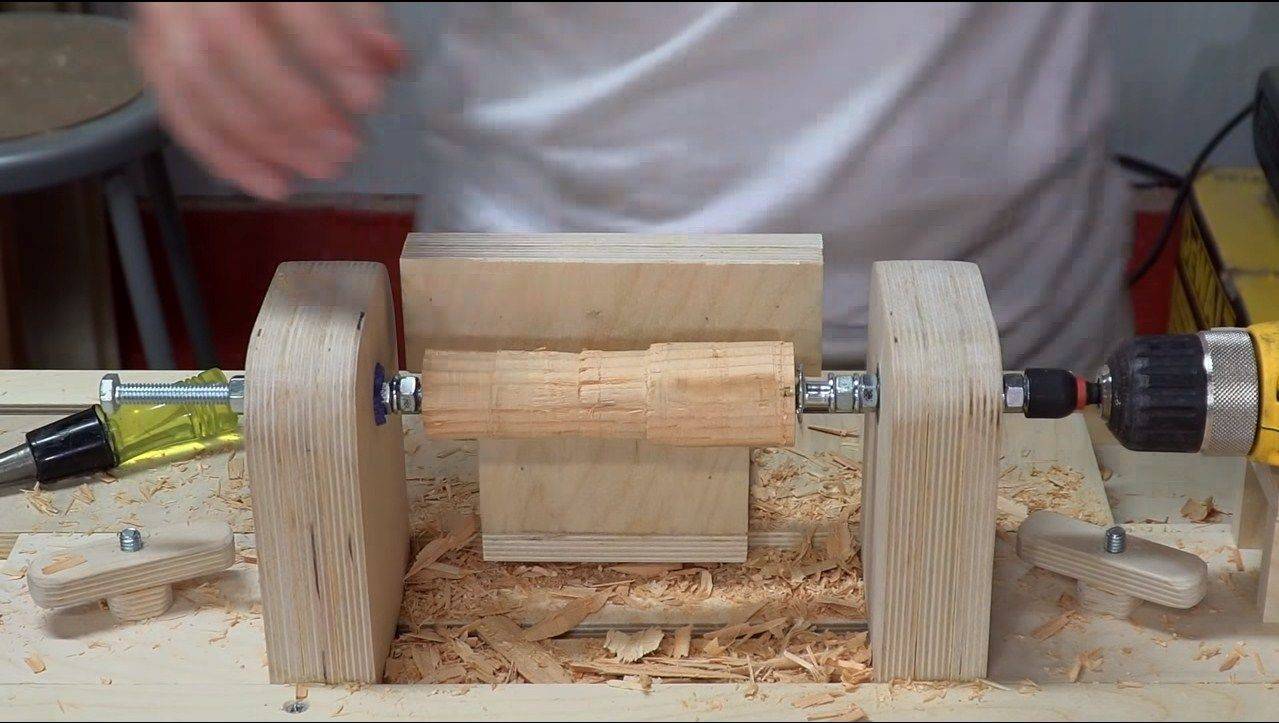

Пошаговая инструкция

Шаг 1. Основание (станина)

Направляющие я изготовил из бруса 50х50 мм, установив по краям проставки из фанеры толщиной 10 мм. Для получения расстояния чуть более 10 мм (буквально на несколько десяток мм) между направляющими я обернул кусочки фанеры бумагой

Для чего я это сделал будет понятно далее, мы еще вернемся к этому важному моменту. Брус скрепил саморезами по дереву, предварительно засверлив отверстия под них. Наглядный процесс изготовления я свел в галерею, листайте фото ниже:

Наглядный процесс изготовления я свел в галерею, листайте фото ниже:

Здесь и далее листайте галереи. Для каждого шага подготовлено много фото с дополнительными пояснениями

На проставки наклеиваю бумагу

Установка проставок

Здесь и далее листайте галереи. Для каждого шага подготовлено много фото с дополнительными пояснениями

Направляющие устанавливаем на ПВА клей и саморезы к основанию из ДСП. В основании предварительно надо сделать паз – при помощи сверла Форстнера 35 мм я просверлил два отверстия, а затем сделал два пропила лобзиком.

Заготовка из ДСП с пазом

Крепление ДСП

Направляющие для станка готовы

Заготовка из ДСП с пазом

Крепление для дрели я изготовил из обрезка доски лиственницы размером 90х151 мм. Отверстие под шейку сделайте по фактическому размеру вашей дрели, стандартный размер 43 мм. Надежную фиксацию дрели я сделал, выполнив отверстие вдоль толщины доски и установив туда болт М8. Удобно это делать на сверлильном станке, пусть даже самодельном. Как его сделать вы сможете узнать в этом . Для обеспечения горизонтального положения оси патрона надо изготовить подставки из обрезка бруса.

Крепление для дрели

Сверлю отверстие на 9

Лобзиком делаем прорезь

Крепление для дрели

Шаги 2 и 3. Изготовление передней и задней бабки

Шпиндель токарного станка я изготовил из шпильки М8, отрезав от нее 120 мм. Далее надо заточить один конец на УШМ, закрепив шпильку в шуруповерте. Также понадобится сделать из фанерных кругляшей и саморезов остальные элементы шпинделя.

Отрезаю шпильку с помощью УШМ

Заостряю торец шпильки

Коническая часть почти готова

Отрезаю шпильку с помощью УШМ

Шпиндель я установил на подшипники 608ZZ, которые можно купить в любом веломагазине – они устанавливаются в самокатах, роликовых коньках. Так как диаметр шпильки меньше внутреннего диаметра подшипника я при помощи эпоксидки заполнил профиль резьбы и отшлифовал эпоксидку. Теперь подшипники сидят плотно.

Предварительный монтаж подшипников показал заметный люфт

Исправляем люфт при помощи эпоксидной смолы

Шлифовка

Предварительный монтаж подшипников показал заметный люфт

Пиноль

Пиноль также изготовлена из шпильки М8, а барашковая ручка для него из обрезка дерева.

Пиноль

Разметка центров отверстий

Сверловка

Пиноль

Фиксаторы задней и передней бабок сделал из рейки 15х30, длиной 60 мм и шпилек М8 длиной 100 мм с мебельными врезными гайками. Шпильку и гайку можно заменить болтами М8х100.

Фиксатор

Установка врезных гаек

Вкручиваем шпильки М8, для надежности установив их на эпоксидный клей

Фиксатор

Корпусы бабок изготовлены из бруса 30х50; 45х90 мм и фанеры 10 мм

Подробно процесс описывать не буду – всё увидите в слайдах галереи ниже, но обращу внимание на деталь из фанеры. Она вставляется в паз основания – конструкция получилась надежной и жесткой. Именно для обеспечения легкого хода вдоль направляющих на первом шаге проставки были установлены с бумагой

Именно для обеспечения легкого хода вдоль направляющих на первом шаге проставки были установлены с бумагой.

Корпус задней бабки

Сверлю отверстия под саморезы

Наношу клей

Корпус задней бабки

Отверстия под подшипники шпинделя и пиноли я сделал по месту, установив детали в направляющие основания.

Сверление отверстий под подшипники

Сверлю сквозное отверстие под шпильку пиноли

Аналогичные операции надо выполнить на задней бабке

Сверление отверстий под подшипники

Далее устанавливаем подшипники в переднюю бабку, а в заднюю подшипник и мебельную врезную гайку М8. Далее идет сборка элементов.

Монтаж подшипников 608ZZ

Установка мебельной гайки

Сборка с пинолью

Монтаж подшипников 608ZZ

Шаги 4 + 5. Подручник + Сборка

В конструкции подручника никаких особых хитростей нет – я изготовил его из фанеры толщиной 12 мм, отрезка от бруса 50х50х50 мм и небольшого металлического уголка, неведомо откуда у меня завалявшегося.

Подручник токарного станка по дереву

Крепление уголка

Сверлю отверстия на 10 по краям будущего паза

Подручник токарного станка по дереву

Если что-то осталось непонятным, пошаговую видео-инструкцию вы можете посмотреть на видео:

Осталось поделиться ссылкой на чертежи токарного станка с размерами в формате PDF для тех, кто решит повторить самоделку.

Видео-урок по изготовлению токарного станка по дереву своими руками

Для домашней мастерской, в которой планируются работы по дереву, соответствующий токарный станок необходим. Его не обязательно покупать, если на нем нет необходимости работать очень интенсивно. Это как раз тот инструмент, который вполне по силам изготовить своими руками даже ребенку. Разумеется, под руководством взрослых.

Предлагаем Вашему вниманию видео-урок о том, как изготовить самодельный токарный станок по дереву по инструкции, которая была изложена в журнале «Юный техник». Для работы потребуется минимум деталей. Самая сложная деталь, которая нужна в этом станке — двигатель. Журнал рекомендовал для этого использовать мотор от швейной машины.

Возникла задача — сделать шахматную фигуру и восполнить недостающего слона. Все детали круглого сечения, то есть поперечный разрез которых представляет собой круг, обрабатывается именно по такому принципу. Заготовка вращается, а резец снимает стружку.

Как раз под рукой оказался очень старый, но не утративший свои полезности журнал, в котором была опубликована статья о том, как сделать несложный токарный станок для работы с деревянными заготовками. Этот станок состоит из станины, передней бабки, задней бабки, подручника.

В передней бабке вращается шпиндель с патроном, вращение он получает от электродвигателя. Задняя бабка может перемещаться вдоль станины, закрепляется в нужном месте клином. Подручник имеет свободу перемещения как вдоль, так и поперек станины. Он также фиксируется клином. Заготовка зажимается между патроном передней бабки и конусом задней. На подручник опирается режущий инструмент. О том, как сделать токарную головку, тут.

Так как большинство деталей этого станка деревянные, мастер взялся за ножовку. Детали подверженные при работе наибольшим нагрузкам, укрепил, наклеив фанеру с обеих сторон. Из дощечек и станков собрано основание и станина станка.

Из металлических деталей потребовался конус от велосипедного руля. Чтобы преобразовать его в патрон для токарного станка, пришлось в нём просверлить 2 отверстия и туго забить в них отрезки гвоздей.Получилась вот такая конструкция.

Второй металлический узел тоже от велосипеда.А именно ось переднего колеса. На нее наворачивается приготовленный заранее патрон и туго заворачивается контргайкой. Вот так была собрана передняя бабка.

Кругорез.

Осталось для передачи вращения патрону на противоположном конце оси закрепить шкив для ременной передачи. В журнале предлагалось лобзиком вырезать 3 кружка и лобзиком выпилить в них шкив. Но кружки, выпиленные с помощью лобзика, получается не очень ровным. Поэтому решено было сделать кругорез. Для этого с одной стороны деревянного бруска забивается и остро затачивается гвоздь. А с обратной для удобства работы рукоятка. Дощечка с закрепленным на ней штырем является основанием инструмента. Диаметр штыря равен диаметр велосипедной оси. С помощью такого инструмента вырезаются круги из фанеры.

В одном месте при работе станка создается довольно сильное напряжение.Поэтому нужно основательно затянуть гайки. Для задней бабки подбирается деревянный брусок, толщина которого позволяет ему передвигаться между рейками станины.

Для начала в бруске делается продолговатое отверстие. Чтобы задняя бабка не проваливалась на станине, по бокам бруска были приклеены две дощечки.

Изготовление подручника для мини токарного станка.

Основанием подручника является фанерный прямоугольник двумя продольными пазами. В него входят две металлические пластины, закрепленные по бокам деревянного бруска. Чтобы они обратно не вышли, используется проволочная шпилька. Подручник — это тоже небольшой деревянный брусочек со скошенной верхушкой. Для увеличения прочности он закрывается чехлом из кровельного железа. Использовались ножницы по металлу и деревянная киянка.

Оснащение токарного станка по дереву электроприводом.

Для того чтобы не отступать от инструкции, размещённой в журнале Юный техник, использован мотор от старой швейной машинки.Прежде чем работать проводкой, нужно обесточить устройство. Электрические контакты должны быть надежными, иначе во время работы проводка будет нагреваться. Это может повлечь большие неприятности. Поэтому провода хорошо защищаются и плотно скручивается, а еще лучше пропаять. Само собой разумеется, места соединений должны быть надежно изолированы.

Пригодился резиновый пассик от старого магнитофона.

Результат.

Теперь станок, сделанный своими руками, окончательно готов и можно приступать к токарным работам. Это очень увлекательное дело. Это отмечал еще Петр Первый.При помощи несложных операций обычно полено превращается в прекрасную шахматную ладью.

Техника безопасности при использовании токарных станков

соблюдение всех требований

Перед тем как включать станок, необходимо проверить исправность устройств, которые обеспечивают защиту пользователя. Если во время его осмотра были выявлены какие-то дефекты оборудования или защитных устройств, которыми оно оснащено, то в этом случае возникшие неисправности следует устранить. Для этого необходимо сначала отключить оборудование от электрической сети, а потом совершить все необходимые манипуляции. Рабочее место должно быть свободным от заготовок и предметов, которые могли бы помешать выполнению необходимых мероприятий.

Еще один важный момент в технике безопасности — необходимо, чтобы станок имел устойчивое положение. Для этого размещать его следует на ровной и твердой поверхности. Проводка должна быть проложена таким образом, чтобы не мешала рабочему процессу. В помещении, в котором используется токарный станок, необходимо обеспечить хорошие условия освещения. Установка оборудования должна производиться таким образом, чтобы оставалось достаточно места для его обслуживания в процессе эксплуатации.

Ни в коем случае нельзя оставлять работающий станок без присмотра. Если вам необходимо покинуть мастерскую, то следует выключить его. Занимаясь обработкой заготовки, следует внимательно осмотреть ее перед закреплением в станке и удалить гвозди, инородные предметы, если таковые имеются в ней.

Выполнять токарные операции на оборудовании следует только с использованием хорошо заточенного режущего инструмента. Прежде чем обрабатывать заготовку, следует убедиться в том, что она надежно закреплена. Перед тем как включать токарный станок, следует убедиться в надежности зажима заготовки. Если заготовка кривая или отличается большими размерами, то ее обработка на токарном оборудовании должна производиться при минимальных оборотах.

Простой настольный мини-станок

очень простой, но со своей задачей справляется

Вторая самодельная мини-конструкция практически полностью состоит из дерева, поэтому при изготовлении используются:

• шуруповерт;
• ножовка;
• наждачная бумага;
• лобзик;
• плоскогубцы.

И материалы:

• доска №5 лучше дубовая;
• две плашки для паркета;
• шурупы №45, около 10 штук;
• строительный дюбель;
• пластинка алюминиевая;
• электромотор (можно от старого видеомагнитофона);
• вал со старого кассетника;
• толстая велосипедная спица или штырь;
• болт и гайка.

Сборка токарного станка своими руками.

1. Отпиливаем отрезок доски 30 х 15 см — получилось основание.
2. Из паркетных плашек выпиливаем вдоль два отрезка: один с наружным пазом, второй с внутренним. Просверливаем в 5 см от концов по одному отверстию под саморезы. Длина плашки будет равна будущей заготовке.
3. К основанию прикручиваем рейки из паркета пазами внутрь, получаем направляющие. Между ними должна проходить целая паркетина.
4. Заднюю бабку сделаем из паркетины, высотой около 10 см, выбрав выемку посередине. В нижней части выпиливаем широкое отверстие, в которое вклеиваем гайку. Впоследствии в гайку будет вкручен болт, фиксирующий заднюю стойку.
5. На заднюю бабку прикрепляем брусочек, на который с помощью металлической пластинки фиксируем дюбель.
6. Опора для резца будет сделана из спицы, согнутой в форме длинной скобы, расположенной вдоль станины. Ее крепим с помощью пары шурупов.
7. Передняя бабка представляет собой брусочек из дерева, на который с помощью металлической скобки прикручивается электромоторчик. При креплении используйте прокладки из тонкой резины, уменьшающие вибрацию. Перед тем, как окончательно фиксировать, нужно совместить передний и задний центры.
8. Планшайбу можно сделать своими руками из пластиковой шайбы, которую на вал приклеиваем на термоклей. В планшайбу вплавляем несколько заточенных штырьков для крепления заготовки.

Таким образом, сделать простой токарный станок своими руками не составит никакого труда. Видеоролик о самодельном станке с двигателем от стиральной машинки на 125 Вт:

Устройство деревообрабатывающего токарного станка

Конструктивно различные типы таких агрегатов для обработки изделий из дерева построены из элементов, имеющих одинаковое функциональное назначение. Независимо от принадлежности к категории схема токарного станка включает следующие элементы:

• массивную станину (на ней располагаются основные узлы);
• переднюю бабку с закреплённым шпинделем;
• заднюю бабку с элементами фиксации заготовки;
• суппорт, служащий для подачи обрабатывающего инструмента;
• привод передачи вращения;
• двигатель;
• система управления скоростью вращения (выполняется дискретным с несколькими скоростями вращения);
• элементы схемы электрооборудования;
• органы ручного управления (обычно они реализованы с помощью различной формы рукояток, маховиков, электрических кнопок или переключателей);
• средства защиты от пыли и опилок;
• отдельные станки снабжаются специальной системой защиты при возникновении аварийной ситуации;
• фартук;
• наиболее совершенные аппараты оснащаются мощным пылесосом для удаления отходов древесины.

Несмотря на единообразие элементов, каждый производитель предлагает своё устройство токарного станка по дереву, с применением своих технических решений. Станина изготавливается из чугуна или стали и имеет большой вес, что позволяет стабилизировать вращение двигателя и всех вращающихся деталей. На ней крепятся все основные узлы.

Любая бабка токарного станка в том числе и для работы по дереву выполнена по стандартной схеме. Она имеет:

• шпиндель, оснащённый системой крепления обрабатываемой заготовки;
• несколько подшипников (в состав включены три подшипника: упорный, передний и задний);
• специальные регулировочные гайки;
• муфта для переключения.

Вторым элементом является задняя бабка токарного станка. Она обладает двумя степенями свободы. Такая особенность позволяет изменять положение заготовки в горизонтальном и вертикальном направлении. Данная система крепления обеспечивает качественную обработку деталей самой сложной формы. Для увеличения жёсткости крепления заготовки в токарных станках применяется пиноль. Она изготовлена в форме гильзы, перемещается вдоль главной оси.

На суппорт токарного станка возложены две функции:

• фиксация инструмента из имеющегося в комплекте;
• перемещение в заданных плоскостях для обработки.

Суппорт расположен на станине. Он снабжён двумя видами салазок (поперечными верхними и продольными, которые называются кареткой). Для осуществления разворота он имеет поворотную систему. Вся система изменение положения суппорта называется приводом подач. Связь суппорта со шпинделем осуществляется через реверсивное устройство, называемое трензель.

Вращение деталей токарного станка осуществляется с помощью ременной передачи, которая служит передаточным элементом от электрического двигателя к передней бабке. Эти элементы составляют привод главного движения. Для каждой конструкции производитель предлагает своё количества переключение скоростей вращения шпинделя. В основной массе станков диапазон скоростей вращения деталей варьируется от 200 об/мин до 1000 об/мин.

Элементы электрической схемы расположены в отдельном блоке. Благодаря происходит распределение управляющих сигналов на все устройства станка. Блок состоящий из электрических элементов, находящихся под напряжением относится к первому классу защиты.

Фартук станка преобразовывает вращательное движение в поступательное. Кроме этого он обеспечивает синхронное вращение ходового валика суппорта и ходового винта. Предусмотренная система механической защиты предотвращает одновременное включение этих валов. Плавное переключение подач обеспечивается с помощью маточной гайки.

Для защиты от возможных перегрузок в фартуке станка предусмотрен подвижный механизм падающего червяка. Такие перегрузки возникают в результате увеличения внешнего давления на поверхность заготовки, особенно при использовании ручного инструмента. Такой эффект наблюдается при резком снижении скорости вращения заготовки, замедлении движения режущего инструмента. Особенно это свойственно станкам на которых производится ручная обработка заготовки.

Большое значение на качество обработки дерева влияет заданная скорость вращения заготовки. Для этого в станке предусмотрена коробка скоростей. Она позволяет выбирать величину крутящего момента в зависимости от типа дерева и выполняемой операции.

Рекомендуемые материалы для токарного самодельного

В самостоятельной сборке своего собственного токарного деревообрабатывающего оборудования понадобятся следующие материалы:

1. Старое электрическое точильное устройство с двумя камнями отлично подходит на «роль» одного из главных элементов станка – задней бабки. В таком агрегате уже смонтированы четыре металлические шайбы, две из которых используются как фиксаторы разных по диаметру сменных дисков. Деревянная заготовка крепится к другой стороне токарной планшайбой.
2. Станину изготавливают из металлопроката, например — швеллерной стали.
3. Для регулировки скорости используют шкивы разных диаметров, что позволяет корректировать скорость вращения от 800 до 3000 об/мин.
4. Чтобы конструкция станка получилась компактной, используются: угловой металлопрокат, стальные трубы круглого сечения, полосы листового проката шириной от 20 до 40 мм.

Токарный деревообрабатывающий станок своими руками изготавливается следующими слесарными инструментами:

• Электрическая дрель с набором сверел различного диаметра.
• Напильники и рашпили.
• Угловая дисковая пила «болгарка», оборудованная сменными отрезными и шлифовальными кругами.
• Сварочный аппарат на 220 Вт и электроды ф*4 мм.

. Для домашних умельцев не проблема найти нужные детали и запчасти.

Подходящий материал всегда найдется в домашней мастерской, на полках гаража, а еще можно поискать на барахолке и приобрести по низкой цене Собранный своими руками токарная установка из подручных материалов позволяет сделать конструкцию с весьма низким бюджетом.

Основные шаги по сборке станка

Чтобы понять, какой порядок сборки домашнего токарного станка, следует ознакомиться с принципом создания самых важных составляющих элементов этой конструкции.

Изготовление станины

Опорную часть самодельного токарного станка, созданного из обыкновенной домашней дрели, можно изготовить разными способами. В качестве примера можно рассмотреть пример выполнения станины из металлических уголков размером 50 х 50:

1. Два металлических уголка нужной длины необходимо расположить на ровной горизонтальной поверхности и развернуть полками друг к другу.
2. Чтобы уголки лежали строго параллельно, нужно разделить их вкладышами с шагом 50 мм
3. Скрепить концы уголков по торцам двумя другими уголками.
4. Все детали скрепляются между собой струбцинами и после проверки собранной опорной части на устойчивость производится окончательное соединение методом электродуговой сварки.

Собранную станину прочно закрепляют к верстаку или деревянной колоде.

Подготовка задней бабки

В токарной домашней установке задняя бабка выполняет функцию поддержки, установленной строго по центру обрабатываемой болванки, и фактически служит второй опорой. Во время сверления конструкция соединяется специальным прихватом с подвижной кареткой суппорта и через него получает механическую отдачу.

Задняя бабка должна быть неподвижна и давать правильное точное расположение центра оси.

Пример подготовки задней бабки:

1. Сделать заготовку из стального листового проката.
2. Внутри заготовленной детали установить втулку с внутренней резьбой М 141,5 мм.
3. Для установки стопорного болта с торцевой стороны готовится отверстие.
4. По краю втулки нарезается резьба М 243 мм для навинчивания гайки.
5. Подбирается маховик как в водопроводном кране.

Из металлической листовой полосы шириной от 6 до 10 мм изготавливается скоба и ее края привариваются к корпусу.

Особенность станков

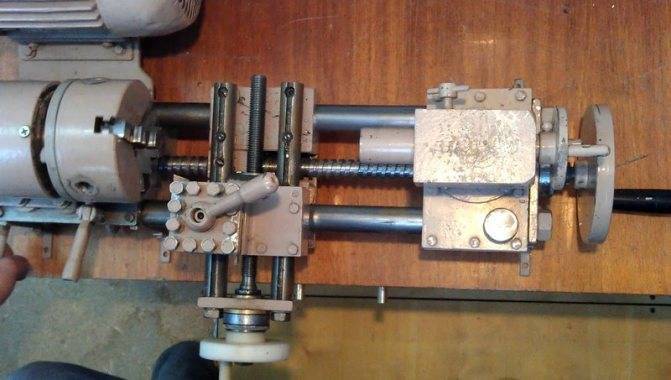

Существует немало видов токарных станков для обработки металла. Каждый из них имеет свои особенности конструкции, от которых зависят их функциональные возможности. Кроме этого, каждый вид обладает возможностью выполнения дополнительных операций, например, фрезерования или сверления.

Независимо от вида агрегата, их конструкция может состоять из таких узлов:

1. Станина. На ней располагаются все части станка.
2. Бабка передняя. Приспособление, на котором монтируется коробка выбора скорости, а также шпиндель.
3. Коробка передач. От нее движение передается к суппорту от шпинделя, проходя через валик или винт хода.
4. Фартук. Узел, который участвует в преобразовании движения в поступательное.
5. Суппорт. Представляет собой каретку, которая перемещается в перпендикулярной или параллельной плоскости относительно станины станка. Его функция заключается в обеспечении поступательного передвижения режущего механизма.
6. Бабка задняя. Она отвечает за надежное крепление всех движущихся частей станка.

В зависимости от вида и модели устройства, его можно укомплектовать дополнительными насадками, которые увеличат показатель функциональности оборудования.

Выбор способа передачи

В большинстве самодельных токарных станков по дереву рабочий привод обеспечивается двумя самыми популярными способами – прямой передачей или посредством ремней. Обе схемы отлично подходят для малогабаритных токарных станков с примитивными устройствами зажима заготовки из дерева в виде трезубца и конуса.

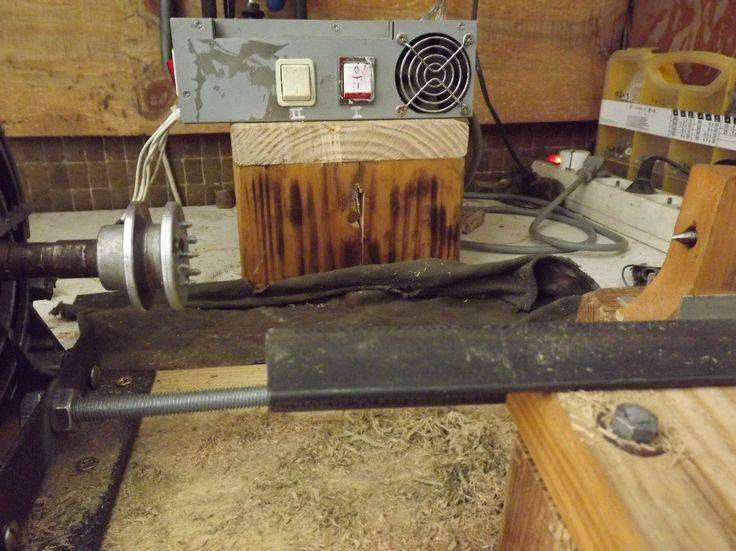

Прямая передача

Это простой и эффективный способ получения привода токарного вала. Собственно рабочим валом здесь выступает вал ротора электродвигателя. Сам двигатель крепится к станине или поднимается над опорой. На ось устанавливается устройство зажима — токарный патрон, планшайба или обычный трезубец. Вот в принципе и вся схема прямого привода токарного станка. Плюс этой схемы состоит в том, что необходимости искать специально токарный вал, вытачивать для него опоры и делать его центровку — нет. В корпусе мотора вал уже посажен на подшипники, а сам двигатель имеет штатные узлы крепления. Минус этой схемы состоит в том, что необходимо обеспечить защиту обмоток от пыли и стружек, которые будут образовываться при обработке дерева, а еще, если сильно зажать заготовку, то появляется риск заклинивания двигателя и его выход из строя.

Кроме этого, прямая передача не позволяет делать регулировку числа оборотов. Если двигатель выдает 1425 об/мин, значит, и заготовка будет вращаться также, увы, для точения древесины твердых пород этого явно недостаточно.

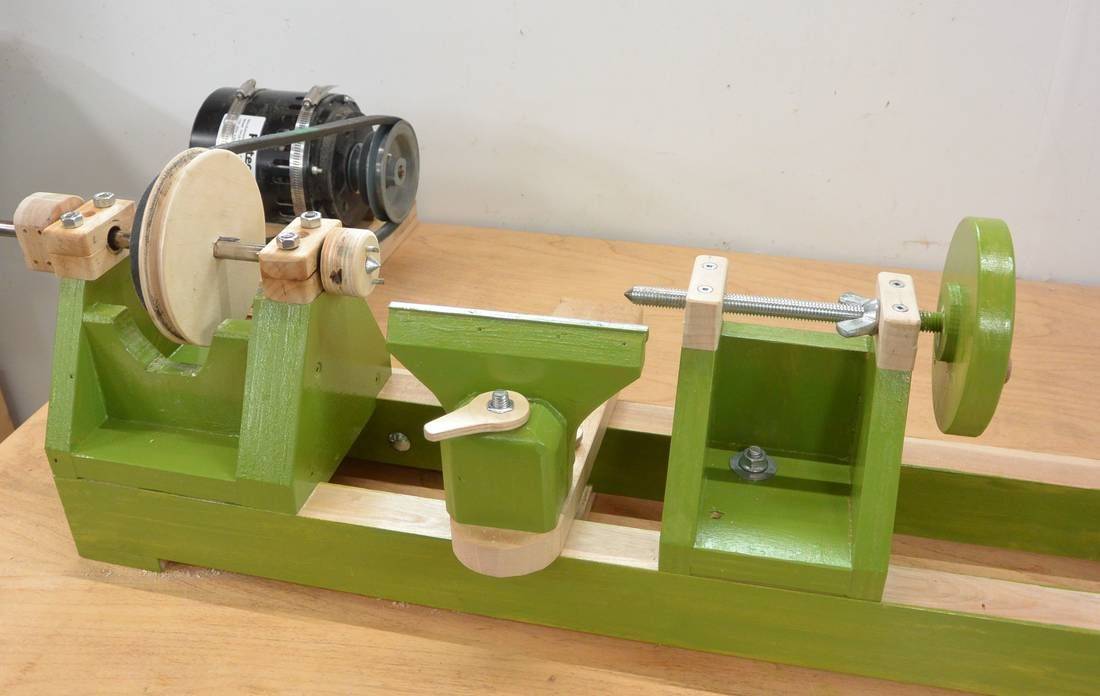

Ременная передача

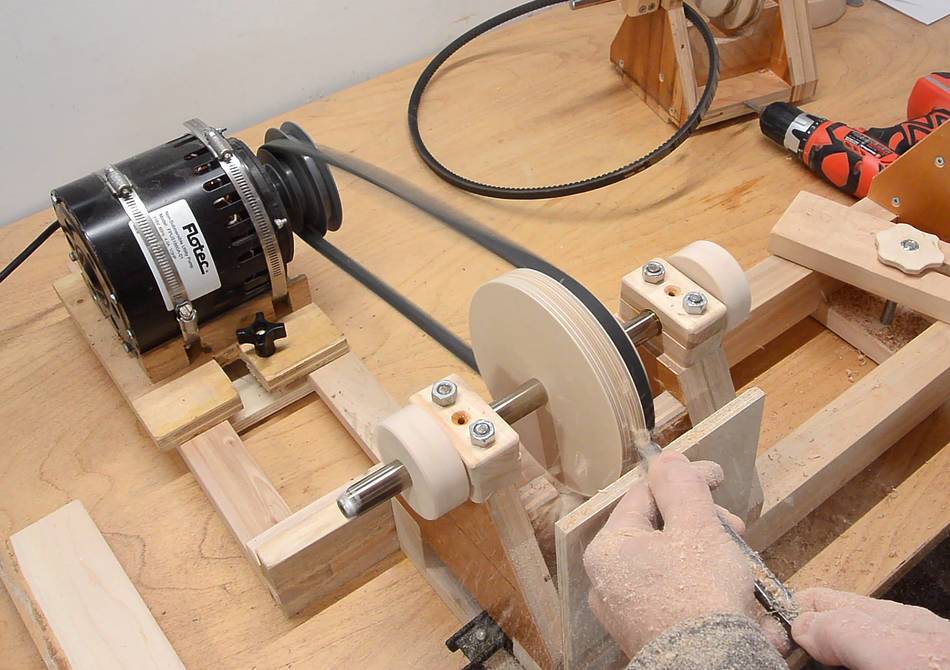

Конструкция передней бабки с использованием ременной передачи значительно расширяет возможности токарного станка. Даже если используется шкив одного диаметра, это дает возможность повысить скорость вращения вала и уберечь электродвигатель от больших нагрузок, заклинивание в этом варианте ему точно не грозит.

Если на рабочем валу закрепить многоручьевой шкив, а двигатель на подвижных салазках, то получается возможность регулировать скорость вращения вала – перебрасывая ремень с меньшего диаметра на больший. Это самый лучший вариант, он дает возможность обрабатывать дерево самых разных пород.
