Особенности конструкции и этапы укладки тесовой крыши

Допустимый уклон крыши мягких кровель

Раньше мы узнали, что величина уклона мягкой кровли зависит от уровня выпавших осадков зимой, ветровых нагрузок и материала для изготовления защитного покрытия крыши. Для мягкой кровли минимальный уклон составляет 11 градусов. Далее узнаем, какие параметры будут оптимальным вариантом при покрытии крыши другими материалами:

1. Для профлиста 12 градусов с нахлёстом в одну волну. Если угол наклона увеличивают до 15 градусов или выше, то изделия совмещаются на две волны, что позволяет создать более надёжное крепление.
2. При использовании эврорубероида и других материалов на битумной основе угол уклона плоской кровли начинается с 2 градусов, но в этом случае придётся укладывать не менее 4 слоёв таких изделий. При повышении уклона до 15 градусов необходимо всего два слоя рулонных битумных материалов.
3. Ондулин имеет свои особенности, он изготовлен из плотного картона пропитанного битумом. При небольшом уклоне материал может промокать через продолжительное задержание снега на крыше, поэтому минимально допустимый угол, так же, как и у мягкой кровли должен быть не меньшим от 11 градусов.
4. Асбоцементные листы шифера или глиняная черепица укладывают на стропильную конструкцию с обрешёткой при минимальном угле уклона в 22 градуса. В данном случае необходимо правильно рассчитать кровлю, уменьшить промежутки между стропилами, жёстко зафиксировать каркас. Глиняная черепица и шифер, достаточно тяжёлые материалы с хорошей парусностью, их может запросто снять мощный порыв ветра.

Расчёт угла уклона мягкой кровли необходимо проводить на этапе проектирования. Это позволит увеличить срок эксплуатации крыши. Будьте внимательными, наклон стропил в градусах можно вычислить при помощи специальной таблицы в процентном соотношении высоты и длины заложения.

Большой толковый словарь

ТЁС,

-а (-у);м.собир. Тонкие доски (тёсаные или пилёные).Свежий, новый т.Крыть, покрыть, обшить тёсом.Тесовый, -ая, -ое. Т-ые ворота(сделанные из тёса).Т-ая крыша, веранда(обшитая тёсом). ТЕСАК, -а;м.1. Рубящее и колющее холодное оружие с широким и коротким обоюдоострым клинком на крестообразной рукояти.Широкий, прямой т.Носить т. на поясе.Ударить тесаком.2. Плотничий топор для тесания дерева. Тесачный, -ая, -ое. ТЕСАНИЕсм. Тесать.ТЁСАНЫЙ, -ая, -ое. Обработанный или изготовленный тесанием.Т. гранит.Т. брус, камень.Т-ая стена.Т-ые плиты.ТЕСАТЬ, тешу, тешешь; тёсанный; -сан, -а, -о;нсв.1.(что).Рубя вдоль, снимать поверхностный слой (с дерева, камня и т.п.).Т. брёвна, камни, деревяшки.Т. топором.2.что.Изготовлять из дерева, камня, обрабатывая топором.Т. лопаты, колышки.Тёсанные из цельных брёвен вёсла.◊ Хоть кол на голове тешикому.Об очень упрямом или непонятливом человеке. Тесаться, тешется;страд.Тесание, -я;ср.Тёска, -и;ж.Т. зубьев пилы.Приостановить т.Т. гранита.ТЕСАЧНЫЙсм. Тесак.ТЕСЁМКА, -и;мн. род.-мок,дат.-мкам;ж.1.Разг.Узкая тканая или плетёная лента, употребляемая для обшивки, украшения, скрепления чего-л.; тесьма.Цветная, яркая т.Обшить воротник тесёмкой.Нашить на платье шёлковую тесёмку.2. Завязка из такой ленты.Т. папки.Т. на халате.Завязать, развязать, оборвать тесёмки.Тесёмочка, -и;мн. род.-чек,дат.-чкам;ж.Уменьш.-ласк.Купила такую хорошенькую тесёмочку!Слишком неудобные тесёмочки.Тесёмчатый(см.).ТЕСЁМОЧНЫЙ, -ая, -ое. к Тесёмка.Т-ое производство.Т-ые петли.Т. пояс.ТЕСЁМЧАТЫЙ, -ая, -ое.Разг.Сделанный из тесьмы, тесёмки.Т-ые украшения.Т-ая шнуровка на платье.ТЕСИНА, -ы;ж.Одна доска тёса.Стена, забор из тесин.ТЁСКАсм. Тесать.ТЕСЛО, -а;мн.тёсла, -сел, -слам;ср.Плотничье орудие, род топора с лезвием, расположенным перпендикулярно топорищу.Бочарное т.Долбить теслом.ТЕСНЕЙШИЙсм. Тесный.ТЕСНИНА, -ы;ж.Узкая глубокая речная долина с крутыми склонами.Туманная т.* В глубокой теснине Дарьяла(Лермонтов). // Узкий проход между горами, утёсами.Опасная, скалистая т.Теснины жизни(об очень тяжёлом положении). ТЕСНИТЬ, -ню, -нишь;нсв.кого-что.1. Придвигаясь вплотную, толкать, заставлять отходить, отодвигаться куда-л.Т. к стене, к обрыву, к ограде.Т. в угол, на сиденье.Т. от стола.Пассажиры теснят друг друга.Т. толпу, войска, противника(заставлять отступать). 2. Делать слишком узким, тесным пространство, занимаемое чем-л., лишая простора.Горы теснят реку.Деревья теснят друг друга.3.только 3 л.Слишком плотно прилегая, жать, давить, причиняя неудобство, боль (о тесной одежде, обуви).Пиджак теснит в плечах.Платье теснит в груди.Туфли теснят ноги.□безл.Не могу поднять руку в пиджаке – начинает теснить подмышкой.Ногу теснит в подъёме.4.(св.стеснить). Спирать, сдавливать (горло, грудь, дыхание) от сильного чувства, боли, страха и т.п.Волнение теснит дыхание.Рыдания теснят грудь.// Вызывать ощущение болезненного давления, сжатия в сердце, в груди.Тоска теснит грудь.□безл.Теснит под ложечкой.Теснит в груди.Сердце теснит.5. Вызвать ощущение тяжести в груди.Меня теснят мрачные предчувствия.6. Лишать выгодных позиций, преимуществ.Кооперативы теснят госпредприятия.Профессионалы теснят дилетантов.Тесниться, -нится;страд.(1-2, 6 зн.).

Достоинства

Крыша из обрезной доски, которую пропитывают антисептиком и антипиреном считается реальной альтернативой современным технологиям возведения кровли. Высокие требования к экологической безопасности строительных материалов и забота о здоровье заставляют людей возвращаться к традиционным методам возведения жилья взамен использования покрытий на основе битума, асбеста и других опасных веществ. Достоинства тесовой кровли считают:

• Низкая теплопроводность. Древесина обладает низким коэффициентом теплопроводности, поэтому кровля не нагревается от солнца и не выпускает тепло в холодное время года.
• Воздухопроницаемость. Дерево пропускает пар и воздух, потому дом с крышей из этого материала «дышит», в нем создается целебный микроклимат, приятный для проживания.
• Высокая шумопоглащающей способность. Кровля из обрезной доски эффективно гасит звуки во время дождя или ветра.
• Необычный дизайн. Сооружения с тесовыми крышами выглядят оригинально, они повторяют внешний вид традиционного русского терема.

Варианты проектирования

Плоская кровля может быть установлена как в одно-двухэтажном доме с маленькой площадью, так и в просторном коттедже. В большом здании можно комбинировать скатную шатровую крышу с горизонтальной, например, используя ее для флигеля или веранды. По форме кровли тоже могут быть различными: квадратные, прямоугольные и более сложные. Главное при нестандартном проекте – правильно рассчитать наклоны и систему водосливов, чтобы влага не скапливалась на поверхности.

На инверсионной плоской крыше могут быть расположены кондиционеры, системы вентиляции, телевизионные антенны, короба связи и другое оборудование. Если кровля будет использоваться, как площадка для отдыха или другого активного времяпрепровождения, то необходимо монтировать по ее краям ограждение.

Также при монтаже подобной крыши сразу же стоит позаботиться об удобном подъеме наверх с перилами. Существует множество проектов используемой инверсионной кровли с чертежами, которыми можно руководствоваться при строительстве своего дома.

Устройство стропильной системы

Основные виды стропильных конструкций:

• стропильные ноги противоположных скатов связаны горизонтальными затяжками (для ширины дома до 6 м);
• коньковый прогон опирается на вертикальные стойки, дополнительно используются наклонные распорки (для домов шириной до 10 м с пустым чердаком, конструкция рассчитана на высокие нагрузки);
• в качестве дополнительных точек опоры выступают горизонтальные прогоны, опирающиеся на вертикальные стойки, стропила связаны затяжками (для ширины дома до 15 м).

Стропильные конструкции изготавливаются из бруса сечением не менее чем 50×150 мм. Расположение перекладины выполняется на уровне будущего потолка чердачного помещения.

Стропильные ноги рекомендуется выполнять из цельного бруса, но при необходимости можно срастить брус с двух сторон при помощи гвоздей или саморезов. Шаг стропил может быть рассчитан исходя из размеров листового утеплителя. В первую очередь устанавливаются крайние А-образные элементы, на которые крепится коньковый прогон, выполненный из бруса 100×150 или доски 50×150. Коньковый прогон придает жесткость всего каркаса.

Чтобы не ослаблять мауэрлат, прорези для крепления выполняют в стропилах, в результате чего стропило горизонтальной плоскостью прорези лежит на поверхности мауэрлата, а выступом упирается в вертикальную плоскость мауэрлата. Фиксация выполняется тремя гвоздями, два из которых забиваются с обеих сторон стропила, а третий – через его верхнюю плоскость.

прорези в стропилах для опирания и крепления на мауэрлат

Существуют различные способы крепления стропил в верхней части двускатной крыши, которые можно выполнить своими руками:

• Края каждой пары стропил разрезаются таким образом, чтобы при сопряжении плоскостей срезов стропильные ноги образовывали заданный угол наклона крыши. Затем стропила скрепляются между собой деревянными планками при помощи гвоздей, либо металлическими пластинами с болтовым соединением. В верхнюю плоскость стропил следует забить по гвоздю длиной не менее 150 мм;
• Стропила разных скатов размещаются на установленном коньковом прогоне, при этом их необходимо разрезать, чтобы горизонтальный участок равнялся по ширине половине толщины конькового бруса. Стропила между собой фиксируются металлическими планками, которые следует разместить над пролетом (висячее соединение, требует жесткого крепления ног к мауэрлату);
• Соединение внахлест – наиболее простой вариант, стропила наклоняют под одинаковым углом и соединяют их шпильками или болтами, используя широкие шайбы.

варианты и способы крепления верхней части стропил

На следующем этапе монтируются такие виды элементов, как прогоны, стойки, подкосы и т.д., если они входят в выбранную схему каркаса

При монтаже важно контролировать вертикальность и горизонтальность конструкций. Ошибки, допущенные в процессе возведения крыши, исправить практически невозможно

Тесовая крыша: особенности укладки и устройства различных ее видов

Тесовая крыша является традиционной и для ее изготовления используются доски, настилаемые рядами под прямым углом к коньку. Ее скатная кровля изготавливается из пиломатериалов, в качестве которых выступают сосновые доски по толщине 2,5 см либо 3,0 см. Однако изготовление тесовой крыши связано с некоторыми особенностями ее устройства.

Самое сложное у такого типа крыш — это укладка досок. На тесовой крыше верхние доски укладываются выпуклыми годовыми кольцами, направленными кверху, у нижних досок выпуклые годовые кольца направлены книзу.

Данный тип укладки досок является характерной чертой тесовых крыш. В качестве досок для изготовления для кровельного покрытия используются пиломатериалы, чья ширина составляет 16÷20 см, толщина 1,9 см ÷ 2,5 см. Для более значимых домов доски теса укладывают двумя сплошными слоями. Укладывание в разбежку применяется на менее значимых сооружениях.

Отличительные черты тесовой кровли

Что касается крыш из теса, то дощатый кровельный материал обрабатываются особым образом. На нижних досках проводят обстругивание стороны сверху и обеих кромок, на верхних – снизу и с боковых торцов. Потом нижние доски укладываются серединой книзу, верхние – кверху.

Стоит отметить, что сплошная тесовая крыша имеет меж рядовые швы, скрываемые нахлестом последующей укладки досок на предыдущую.

Укладка досок имеет шаг 0,6 м, к тому же в верхней части каждой доски выстругиваются небольшие водосточные желоба.

Обрешетка является тем местом, на которое производится крепление досок. Бруски, ее составляющие, имеют размеры 5,0х5,0 см либо 6,0х6,0 см.

Кроме того, подойдут отесанные жерди 6,0х7,0 см либо для ее изготовления можно воспользоваться специальными пластинами. Доски крепятся к обрешётке гвоздями.

1 – стропильная нога; 2 – обрешетка; 3 – доска; 4 – коньковая доска.

Варианты укладки тёсовой крыши

Все известные типы крыши из теса должны после возведения иметь угол наклона в 28 0 ÷45 0 . Сегодня используются два традиционных способа, с помощью которых тесовая кровля укладывается на обрешетку:

Наиболее часто применяется продольный способ укладки в силу большей практичности. Правда и он имеет несколько вариантом исполнения.

Два слоя кровли укладываются вплотную. Доски верхнего ряда стыкуются посередине нижней доски.
Укладка досок в один слой сводится к образованию нащельника. Этим способом обустраивается однослойная крыша из теса, когда перекрытие досок предыдущего ряда последующим составляет 40-50 мм.
Укладка досок нижнего ряда основана на получении зазора между ними, при этом верхние перекрывают нижние более, чем на 50 мм.

Как правило, крепление досок к обрешетке проводится двумя гвоздями. Можно отказаться от обрешетки, в случае использовании продольного настила для построек временного пользования. Здесь необходимо простое фиксирование в местах перекрывания досок одним гвоздем.

Несколько вариантов укладки тесовой крыши

Эта самая простая и быстрая в сборке крыша смотрится достаточно колоритно и оригинально часто встречается в местах с лесными насаждениями на временно возведенных строениях.

Крыша из дранки

Достаточно большой интерес представляет крыша из драни. К тому же, эта незатейливая кровля из теса имеет три варианта ее устройства:

Во время укладки крыши досками, предыдущие перекрываются последующими с нахлестом в 25÷30 мм.

Этапы укладки дранки: 1 — нога стропильная, 2 — брус обрешетки, 3 — сама дранка, 4 — дранка укороченная, 5 — доска уравнительная

При двухслойном устройстве скатной крыши из драни, перекрытие предыдущих последующими досками захватывает половину длины нижней доски.

Если применяется трехслойный способ устройства крыши, то верхняя доска укладывается на нижнюю с нахлестом в 2/3 ее длины.

А вот во время устройства четырёхслойной крыши минимальный размер этого нахлеста составляет 3/4 ее длины.

Чтобы контролировать правильность укладки досок драни пользуются реечным бруском, куда и происходит их упор. Установка конька происходит на верхний ряд досок. Для его изготовления используются две доски, прибиваемые к дранке.

Подобная тисовая крыша встречается на жилых поселковых строениях, складах и временных постройках.

Многолетний опыт показывает, крыша из тиса отличается своей недолговечностью, ведь из-за изменений в погоде доски разбухают и растрескиваются.

Крепления досок рациональней проводить гвоздями с оцинковкой. Ремонтируется она с малыми физическими и временными затратами.

Преимущества деревянной крыши из обрезной доски

• Дерево — это экологически чистый продукт, обладающий низкой теплопроводностью. В результате помещения не будут нагреваться от солнечных лучей летом, а зимой в них лучше будет сохраняться тепло.
• Тесовое покрытие поглощает шум дождя и ветра.
• Укладка подобной крыши требует меньших трудозатрат.
• Стоимость деревянной кровли из теса ниже остальных вариантов устройства крыши.
• Уход за такой кровлей не требует специальных навыков.
• Строение с деревянной крышей выглядит необычно и оригинально.

В то же время тёсовые кровли имеют ряд недостатков:

• достаточно большой вес конструкции по сравнению с другими вариантами кровельного покрытия, особенно при двухслойной укладке теса;
• из-за пожароопасности пиломатериала требуется глубокая обработка огнезащитными средствами, которую надо повторять с периодичностью раз в пять лет;
• дерево подвержено атмосферному воздействию, а также жукам-короедам, поэтому нужна постоянная дополнительная обработка биозащитой и краской.

Тесовая крыша – характеристика, особенности конструкции и сборки

Более дешевые изготавливаются из сосны, наиболее долговечным и устойчивым к внешним воздействиям является материал из лиственницы. Однако, надо учитывать, что это более дорогой вариант. Некоторые авторы рекомендуют перед укладкой крыши из обрезного пиломатериала обстругивать только три стороны. На самом деле, его требуется обрабатывать со всех сторон.

https://www.youtube.com/watch?v=MRQBWQPXlAI

Объясняется это тем, что перед укладкой доску надо обязательно обрабатывать антисептиком и огнезащитным составом, и не на один раз. Неструганый материал тяжелее подвергается такой обработке. В случае если тесовая крыша укладывается как временная конструкция, можно применять неструганый обрезной материал. Такое сооружение обойдется значительно дешевле.

В век современных технологий, когда большинство строительных материалов являются теми или иными продуктами переработки нефти, в моду возвращаются традиционные технологии возведения жилищ с использованием экологически чистого сырья. Одним из таких конструктивных решений, которые не в пример инновационным покрытиям не оказывает негативного влияния на здоровье человека негативного влияния, считается тесовая крыша.

Тесом в старые времена называли обработанную древесину, то есть обрезную доску. Чтобы получить тес для возведения кровли бревно разделывали продольно, а затем обтесывали кромки, чтобы доска имела одинаковую ширину по всей длине. Раньше эта работа выполнялась вручную, сейчас же пиломатериалы получают на автоматическом оборудовании, задавая необходимую толщину элемента.

1. Сначала пиломатериалы остругивают с помощью рубанка, чтобы сделать поверхность древесины гладкой, облегчив дальнейшую обработку.
2. Затем производят пропитку теса антисептическим препаратами, необходимыми для защиты дерева от воздействия плесневых и грибковых микроорганизмов, приводящих к загниванию материала в условиях повышенной влажности.
3. На заключительном этапе обрезную доску несколько раз пропитывают огнеблокирующим веществом, чтобы снизить риск возникновения и быстрого возникновения пожара.

Обратите внимание! Кровля из теса делается из древесины твердых пород, обладающих высокой плотностью. Сосна считается более доступным в плане стоимости материалом, но лиственница, содержащая природные фитонциды и эфирные масла, которые препятствуют загниванию древесины, подходит для возведения крыши намного больше. Каркас для возведения деревянной кровли

Каркас для возведения деревянной кровли

Как ухаживать за тесовой крышей

Когда говорят, что тесовая крыша – это какая – то не прочная конструкция, которая подвергается быстрому разрушению, профессионалы понимают, что данное мнение закрепилось за человеком, который не знает, как правильно с ней обращаться.

Тесовая крыша требует периодического ухода, только в этом случае она будет стоять долгие годы и радовать своего владельца.

Зимой постоянно падает снег и крыша находится под его давлением. Каждую весну необходимо самостоятельно производить уборку снега с крыши.

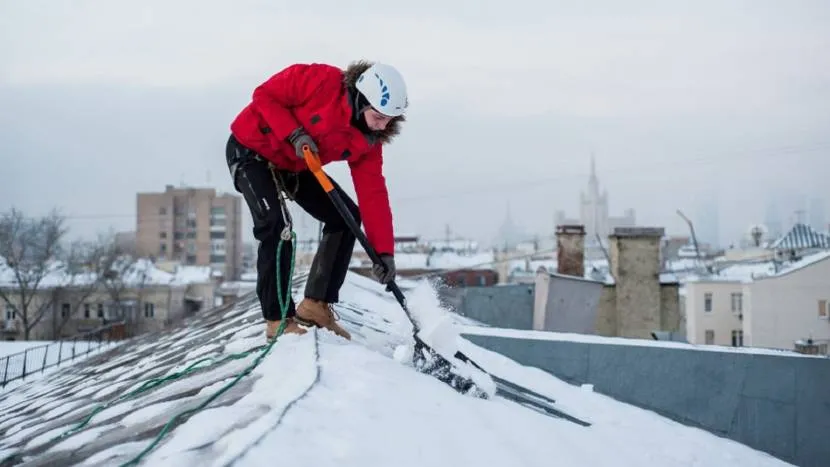

Уборка снега с крыши Источник tildacdn.com

При обнаружении даже незначительных дефектов, необходимо незамедлительно заняться их устранением. Если крышу покрасили с помощью специальной краски, то для её восстановления необходимо использовать замазки с составом краски. Как только замазка будет использована, необходимо выждать время, прежде чем она подсохнет и только потом производить окрашивание. Для заделывания мелких повреждений, используют материи, пропитанные масляной краской.

Строительство дома с тесовой крышей Источник https://lestnici-lesenok.ru/wp-content/uploads/2017/09/metal-open-6-yasen.jpg https://nasha-lestnica.ru/img/news/articles_22092019-8.jpg https://static.wixstatic.com/media/f2c466_efbe7a29af524b758ecbd6a0e1da517f~mv2_d_5184_3456_s_4_2.jpg https://static.tildacdn.com/tild6265-3734-4536-b866-303038393336/4____.jpg https://vestnikao.ru/wp-content/uploads/2019/12/betonnaya-lestnica6-2.jpg https://i1.wp.com/dekormyhome.ru/wp-content/uploads/2019/07/Cuadradillo-06.jpg https://i0.wp.com/dekormyhome.ru/wp-content/uploads/2019/07/1062.jpg https://u20.plpstatic.ru/02617655ba14d6cad2318929d225dbfc/f04a3327fc1d975453f6359210e00c11.jpg https://images.homify.com/images/a_0,c_fill,f_auto,h_900,q_auto,w_1920/v1440235651/p/photo/image/585055/p2_web_0/fotos-de-salas-recibidores-de-estilo-moderno-de-schodo-system.jpg https://imhodom.ru/wp-content/uploads/2020/02/2-1.jpg https://static.tildacdn.com/tild3964-6163-4663-a666-396330333930/__.jpg https://xn——5cdbcmtqmqq1adsa7aitif9e3i.xn--p1ai/wp-content/uploads/2018/01/metallicheskaya_lestnica4.jpg https://i0.wp.com/dekormyhome.ru/wp-content/uploads/2019/07/4521.jpg

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

1. Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
2. Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
3. Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Мастер-класс по строительству вальмовой крыши шаг за шагом

Уход за тесовой крышей ↑

• Весной, еще до того как снег начинает активно таять, рекомендуется кровлю полностью очистить от снега.
• Любые дефекты, даже самые небольшие, выявленные на покрытии при обследовании крыши, необходимо незамедлительно устранить.
• Не очень большие дефекты на окрашенной кровле заделывают специальной замазкой, в которую добавляют немного краски. После того как замазка высохнет, отремонтированное место закрашивают.
• Для заделки дефектов на тесовых крышах, покрытых битумом, нужна замазка их смеси мела и битума. Участок с засохшей замазкой закрывают заплаткой, которую клеят на горячий битум.

https://youtube.com/watch?v=1I5XVebSpNA%3F

2022 stylekrov.ru

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат. Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Стропильная система вальмовой крыши для строительства своими руками

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

читать статью

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька

Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

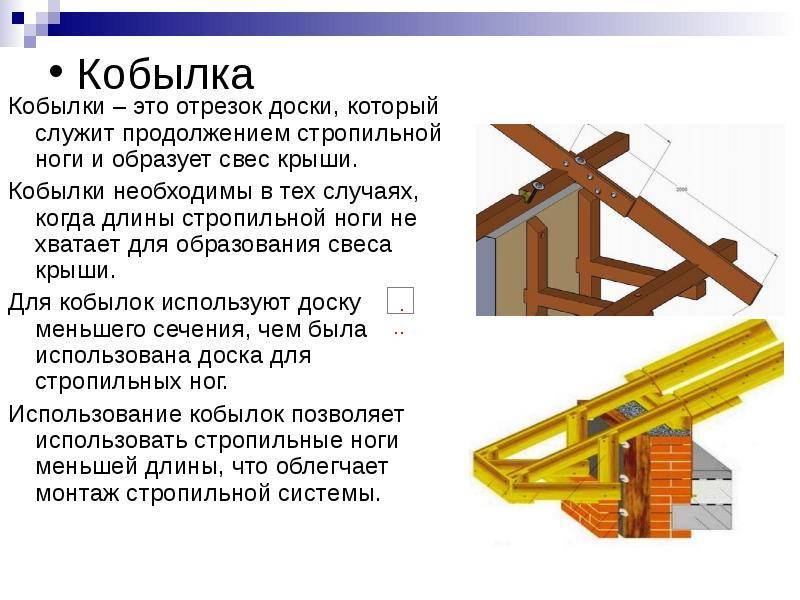

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

Как сделать шпренгельную опору для вальмовой крыши

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

Как опереть стропильные ноги в вальмовой крыше

Строительство классической вальмовой крыши

Тесовая крыша — у истоков истории

Тёсовая крыша — это классическая скатная кровля, которая изготавливается из досок, в несколько рядов настилающихся перпендикулярно коньку. Как правило, для этих целей используют сосновые доски толщиной 25 или 30 мм. Но не всё так просто, можно выделить целый ряд особенностей изготовления тёсовой крыши. Существуют некоторые нюансы укладки досок на таких кровлях.

Такой тип укладки досок характерен для тёсовых крыш, изготовленных из пиломатериалов шириной в 160-200 мм, а толщиной 19-25 мм. На главных зданиях доски тёса укладываются в два сплошных слоя. Для второстепенных сооружений используется кладка в разбежку.

Монтаж

Монтаж плоской кровли на деревянное основание отличатся от процесса укладки покрытия на бетонное основание. Однако, для непрофессиональных строителей этим способом пользоваться даже проще, так как для работы не требуется сложный инструмент. Кровельные мастера рекомендуют заниматься строительством плоской кровли в сухую, теплую погоду, когда температура воздуха превышает 5 градусов. Технология монтажа своими руками выглядит следующим образом:

1. В первую очередь выполняют укладку мауэрлатного бруса, который служит основанием для установки балок. Для этого потребуется прочный, сухой брус размером 150х150 мм. Чтобы защитить древесину от гнили и образования плесени, его обрабатывают антисептическими и влагозащитными составами. Мауэрлат устанавливается на верхний пояс длинных стен сооружения с помощью анкерных болтов или вмурованных металлических шпилек. Чтобы изолировать дерево от материала, из которого выполнены стены, между ними прокладывают 1-2 слоя рубероида.

2. Из досок толщиной 100х150 мм изготавливают стропильные ноги (балки). На верхнем и нижнем конце стропила изготавливают выпилы под мауэрлат на половину толщины пиломатериалов. Балки закрепляют на мауэрлате с помощью металлических уголков или гвоздей. Шаг между ними должен составлять 60 или 120 см в соответствии с весом кровельного покрытия.

3. Выполняют термоизоляцию крыши. Для этого используют плиты или маты утеплителя с шириной рулона 120 см (стекловата, шлаковата, базальтовое волокно). Термоизоляционный материал укладывают между балок.

4. На балки укладывают деревянный настил или влагостойкую фанеру, чтобы на него настилать кровельное покрытие. Так как основание крыши выполняется из горючего материала, монтаж первого слоя покрытия производят, приколачивая его гвоздями. Также можно использовать самоклеящиеся полимерные материалы, не требующие при монтаже разогрева газовой горелкой.

5. Первые 1-2 слоя выполняют из гидроизоляционных материалов на битумной основе подкладочных марок. Последующие 2-4 слоя делают из кровельных марок, обладающих большей прочностью и устойчивостью к механическим повреждениям.

6. Если крыша эксплуатируемая, то сначала выполняют гидроизоляции парапета, укладывая на него кровельный рубероид. Чтобы избежать протечек в месте стыка парапета с крышей, перед настилом гидроизоляции монтируют кровельный клин, который скругляет острый угол.

7. Монтаж слоев кровельного покрытия выполняют в разбежку, то есть так, чтобы швы между полосами не совпадали. Эта мера помогает предотвратить проникновения влаги в местах стыков.
