Как выбрать термостойкий кабель для бани и сауны

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

• Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
• Не следует применять проводники в металлических оболочках.
• Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
• Категорически запрещается монтаж проводов над печью.
• В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
• Обязательно используйте защитное зануление.

• Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
• Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
• Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
• В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

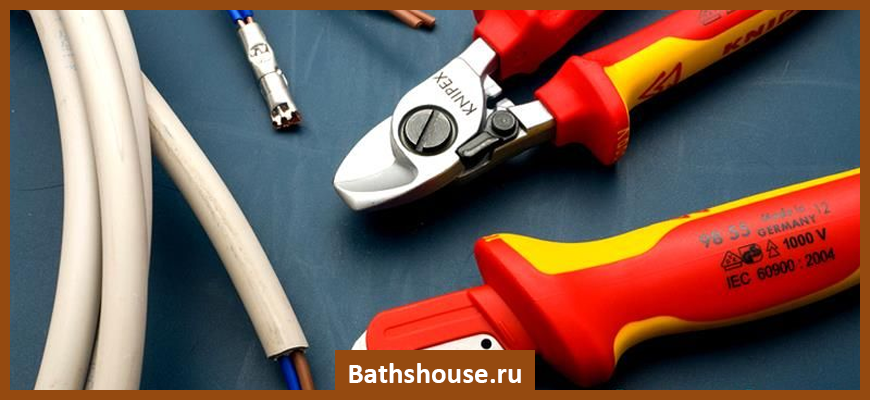

Инструменты для монтажа электропроводки в бане

Набор инструментов зависит от типа строения. Для каменных саун необходимо приготовить:

• перфоратор со всеми необходимыми для работы вспомогательными элементами;
• известь;
• алебастр;
• миксер;
• емкость для замеса;
• шпатели.

Это основной набор инструментов, который может быть дополнен любыми другими, на усмотрение мастера, с учётом особенностей строения.

Для монтажа сети в деревянных банях и саунах потребуются следующие инструменты:

• электродрель;
• отвертка;
• изолента;
• нож;
• плоскогубцы;
• рулетка;
• уровень;
• хомуты.

Вы можете дополнить перечень на своё усмотрение любыми инструментами. Здесь представлен основной набор.

Электрический щиток и защитные аппараты

Без этого элемента в бане не обойтись. В него придет питающий кабель, там разместятся элементы защиты. Из него же по бане разбегутся кабельные линии. А их необходимо защитить от перегрузок и коротких замыканий, для чего в щиток устанавливаются автоматические выключатели.

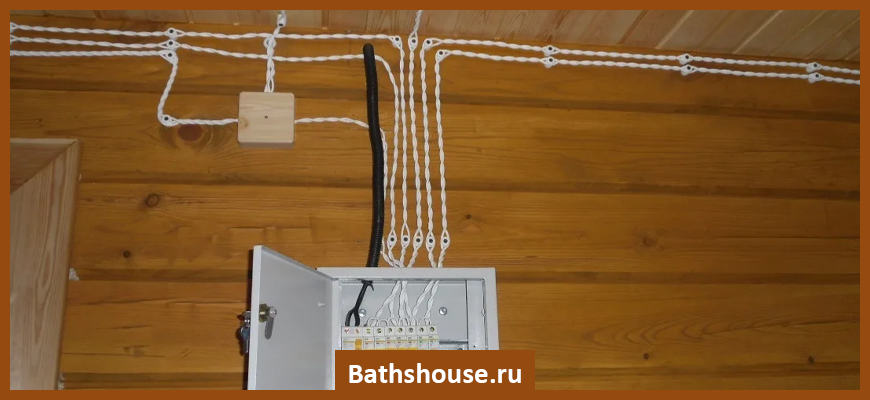

Электрический щиток в бане

Для начала определимся с тем, сколько линий будет и какие. Начнем с простого – освещения. Делить его на отдельные группы нецелесообразно: вряд ли все осветительные приборы в бане будут иметь существенную нагрузку. Складываем их мощности, предполагая, что освещение может работать все одновременно. Разделив полученную цифру в ваттах на 220 (напряжение в сети), получим максимальный потребляемый ток.

Даже при наличии 5 ламп накаливания мощностью по 100 Вт каждая получается мизерная величина: 5*100/220=2,3 А. Для такой ситуации, казалось бы, подойдет автоматический выключатель на 4 А – ближайший стандартный, выпускаемый промышленностью. Но применительно к освещению лучше немного завысить это значение. Лампы при включении потребляют незначительный пусковой ток, независимо от того, какого они типа: накаливания, энергосберегающие или светодиодные. В последних двух видах в момент включения заряжаются конденсаторы в драйверах. Этот факт может привести к ошибочному срабатыванию защиты.

Прибавим к этому, что линии освещения будут выполнены медным кабелем сечением 1,5 мм2. Он длительно выдерживает ток нагрузки до 15 А. В данном случае автомат больше нужен для защиты кабельной линии, поэтому для сетей освещения принято использовать автоматические выключатели на 6 или 10 А.

Автоматический выключатель на 16 А с характеристикой С

Также поступаем и с розеточной линией. Смысла дробить ее на отдельные группы в бане тоже нет. Но для некоторых потребителей потребуется отдельная линия с персональным кабелем от щитка до розетки. Это:

• бойлер;
• стиральная машина;
• кондиционер.

Еще это относится к электроплитам, но в бане они не уместны. Зато, при наличии электронагревателя в парилке, для него тоже делается отдельная линия со своим автоматическим выключателем. Выбор автомата для его защиты производится так же. Для этого по номинальной мощности рассчитывается потребляемый ток.

Для бойлеров, стиральных машин и кондиционеров производители нередко указывают рекомендуемые параметры защитных устройств в паспорте. Если этих данных нет, то вполне допустимо использовать автоматы на 16 А, а электропроводку от них проложить все тем же медным трехжильным кабелем на 2,5 мм2.

Расчет суммарной мощности потребителей, планируемых для подключения к остальным розеткам, целесообразен, только если среди них есть электронагреватели. Во всех остальных случаях автоматических выключателей на 10 или 16 А бывает вполне достаточно.

И еще один немаловажный момент: все отходящие розеточные линии в бане, включая линию питания электронагревателя, бойлера, кондиционера и стиральной машины, нужно дополнительно защитить с помощью УЗО. Дифференциальный ток применяемого устройства – не более 30 мА, номинальный ток контактной системы – на ступень выше, чем у автомата линии.

Устройство защитного отключения (УЗО)

Теперь, собрав вместе всю защитную аппаратуру, нужно выбрать корпус распределительного щитка так, чтобы в него все это поместилось. Типовая схема щитка приведена ниже, но вариантов ее бывает много.

Типовая схема щитка для бани

Рекомендуется оставить процентов 30 запаса по объему на расширение и развитие. Щиток устанавливаем в предбаннике так, чтобы в него было удобно ввести питающую линию.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

• Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
• Не следует применять проводники в металлических оболочках.
• Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
• Категорически запрещается монтаж проводов над печью.
• В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
• Обязательно используйте защитное зануление.

• Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
• Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
• Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
• В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов. Электрические приборы во входном тамбуре. 2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А. Далее подключается устройство защитного отключения — УЗО. Автоматический выключатель водонагревателя. Выключатели освещения. После УЗО — выключатели освещения и водонагревателя. От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения — УЗО. 3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение. УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку. Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение. Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

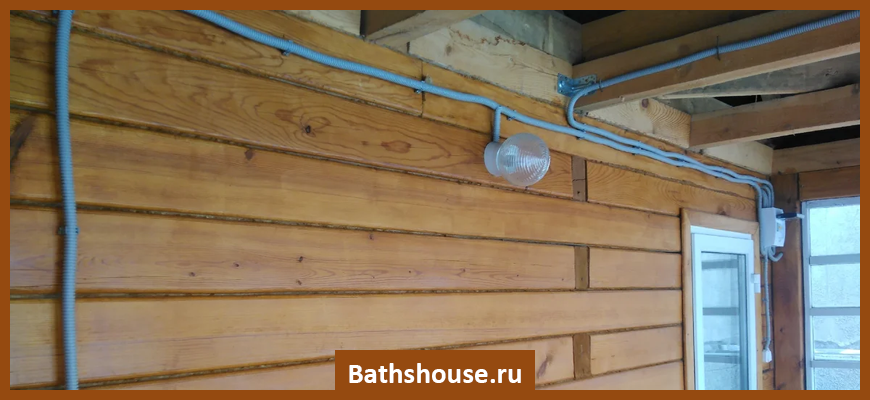

Проводка в пластиковом коробе. Монтаж проводки. Фото 1. Монтаж проводки. Фото 2. Монтаж проводки. Фото 3. Монтаж проводки. Фото 4. 4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён! Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ). При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

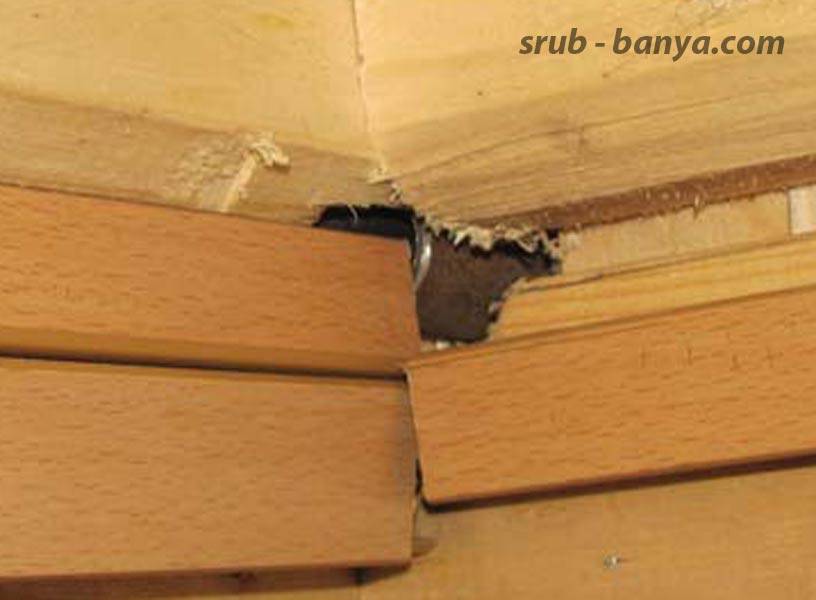

Проход проводки через перегородку — в металлической трубе. Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты. 5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

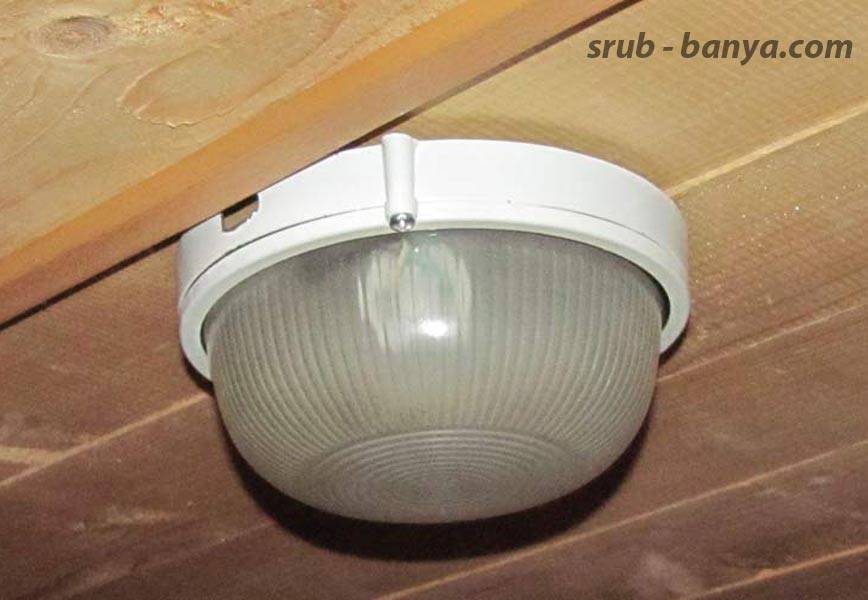

Светильник. Светильник в парилке. 7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков). Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

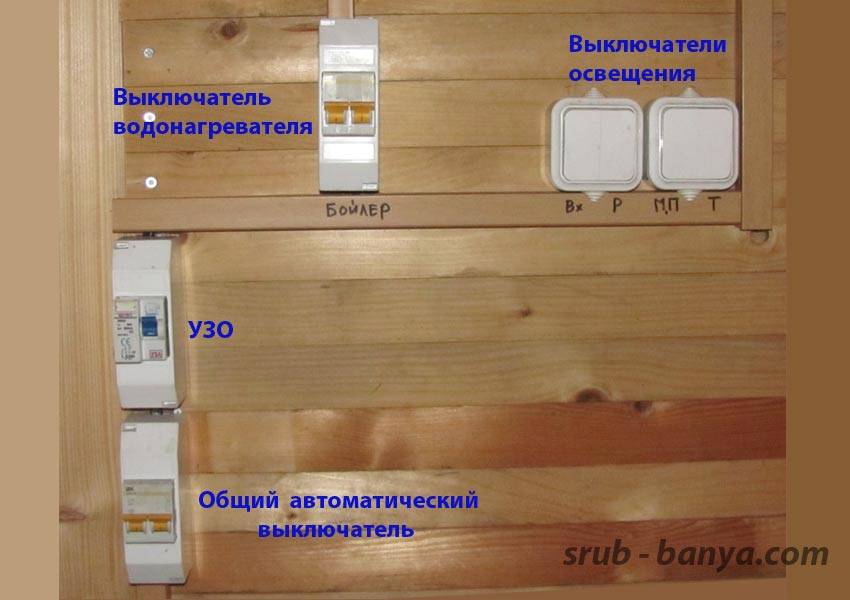

Электрические приборы во входном тамбуре. 8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха). Запрещается установка выключателей в мойке и парилке.

Розетка. 9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Гарантированная защита

Свойства и структура термостойкого кабеля для работы в особых условиях точно определены существующими государственными стандартами. Мало того, такая продукция подлежит:

• Обязательной маркировке в соответствии с правилами обозначения жил и изоляции;
• Сертификации по существующим ГОСТ и отраслевым стандартам;
• Получению гигиенического сертификата на изделие.

Понятно, что не все марки термостойкого кабеля пригодны для укладки внутри бани или парилки. Даже если мастера – подрядчики, занимающиеся строительством бани, предлагают уложить свой термостойкий кабель для сауны, объясняя свое предложение тем, что «всем устанавливали, стоит в парилке годами», не стоит сразу соглашаться на предложение. Будет правильным первоначально посмотреть на маркировку и определить характеристики кабеля, и уж потом принимать решение.

Совет! Если есть возможность, то лучше всего сразу предусмотреть изготовление в стенах здания металлического термостойкого кабель — канала для бани.

Укладка полудюймовых металлических шлангов или труб обойдется дороже, чем простая прокладка в гофре, но зато такое решение гарантированно избавит владельца сауны от риска отравления выделяющимися из изоляции химикалиями или огнестойкими пропитками.

Область применения

Термостойкий многожильный кабель предназначен для использования в тех условиях, где обычный провод, не имеющей специальной защиты от термического воздействия, применять не рекомендуется. В зависимости от выбранного вида, отмечается высокая термическая защита и устойчивость к воздействию неблагоприятных факторов позволяет эксплуатацию кабеля в «сложных» условиях.

Сфера применения термоустойчивых проводов:

прокладывание проводки внутри здания (объекты с повышенной пожарной опасностью);
проведение кабеля за пределами помещения — на улице (в «экстремальных» условиях);
обмотка для высокомощной электрической установки или машины переменного тока;
монтаж в местах риска воздействия агрессивной среды, химических веществ;
монтаж в помещениях с высокими показателями важности, с повышенной приятностью развития плесневых грибов;
монтаж в пределах объектов, где предполагаются температурные перепады.

Специальный термостойкий провод с наличием оплетки или уплотнительный термостойкий шнур используются для соединения элементов электроплит, каминов, печей. При необходимости монтируется еще и термостойкая трубка для проводов, защищающая от воздействия высоких температур, механического повреждения, а также препятствующая загрязнению. Она изготавливается из изолирующих материалов, не подверженных горению, не промокающих и не плавящихся.

Термостойкий кабель для сауны или бани широко используется в различных областях деятельности. Он может монтироваться в пределах технических и бытовых объектов: производственные цеха, подсобные помещения, ванные комнаты, прачечные, мойки, подвалы и так далее. Это крайне необходимый вид продукции, широко применяемый в области коммунального и сельского хозяйства.

Сегодня в продаже легко можно найти термостойкие кабели, окрашенные под древесину. Такие провода наилучшим образом вписываются в дизайн бань и саун, а также иных помещений, оформленных в натуральном или «деревенском» стиле. Также выпускаются кабели классического белого цвета — универсальные изделия.

Рекомендации специалистов

Опытные электрики советуют:

1. Прокладывать кабель для бани скрытым методом. Допускается открытая укладка. Использование металлических защитных рукавов запрещено.
2. Нельзя устанавливать в парилке распределительные щиты, выключатели, розетки. Проводка в парной должна быть скрытой.
3. Электрическую печь подключают к отдельной линии, снабженной автоматическими управляющими блоками.
4. В местах пролегания кабелей не должен скапливаться конденсат.
5. Все приборы необходимо заземлять. Баню снабжают собственным контуром.
6. Компоненты электрической сети должны иметь соответствующий класс защиты.

Правильно выбирая кабель, проводя электрическую сеть и устанавливая приборы, владелец бани защищает себя от травм, а имущество — от порчи или уничтожения.

Особенности производства

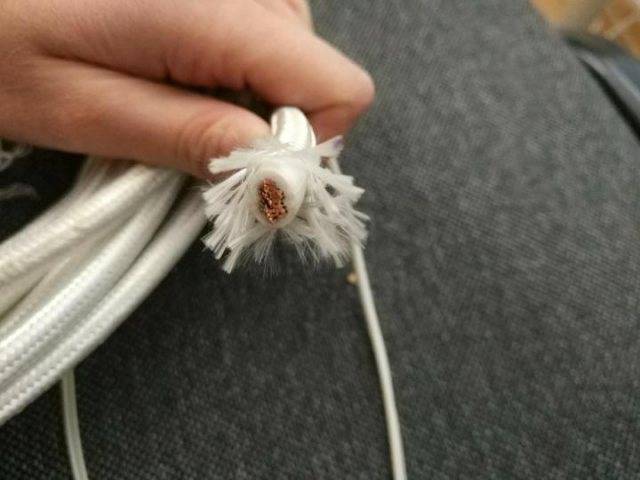

Основная токопроводящая жила выполнена из перекрученных тонких медных проволок, количество которых определяет размер сечения кабеля. Сечение жилы варьируется в довольно широком диапазоне: от 0,75 до 120 мм2. Диаметр изделия напрямую зависит от размера сечения.

Токопроводящая медная жила имеет два защитных слоя. Именно они наделяют провод хорошими техническими характеристиками, которые позволяют его применять в разных климатических и эксплуатационных условиях.

Конструкция провода довольно проста. Преимущества, которые наделяют провод уникальными качествами, кроются в материалах изоляции.

Медное основание провода покрывается кремнийорганической резиной, которую иногда называют силиконовой. Она обладает отличными эксплуатационными показателями, которые делают провод РКГМ незаменимым для монтажа электропроводки и электрооборудования в сложных и опасных условиях работы. Наружная оболочка из стекловолоконной материи, пропитанная специальным лаком, придает проводу устойчивость к экстремальным условиям среды.

Подобное сочетание качественных современных материалов позволяет использовать провод марки РКГМ для наружного и внутреннего монтажа, в условиях высоких и низких температур.

Провод РКГМ обладает такими свойствами:

• Высокой прочностью. Силиконовая резина наделяет провод гибкостью и стабильностью форм-факторов, поэтому изделие выдерживает большие нагрузки, устойчиво к разрывам.
• Хорошей термостойкостью. Материалы, применяемые для изоляции провода, способны сохранять свои эксплуатационные свойства при очень высоких температурах. Силиконовая резина обладает противопожарными свойствами, поэтому прогрев окружающей среды до 250°С абсолютно никак не сказывается на функциональности всей электрической системы. Если температура поднимается выше указного предела, провод сохраняет свою целостность, так как он не горит.
• Стабильным функционалом. При понижении и повышении давления среды, механических ударах, сильных вибрациях провод полностью сохраняет свои технические свойства, тем самым позволяя электрической системе функционировать на заданном уровне. Он не рвётся, не деформируется, сохраняя заданные формы.
• Устойчивостью к воздействию влаги, плесени, грибка. Структура провода, пропитка его защитных слоёв специальными составами позволяет использовать его для монтажа электропроводки в местах повышенной влажности. Появляется возможность подключить любую технику, без опасения функционального сбоя.

Свет

Минимальное количество источников света в помещении – один источник. Но с учетом того, что рекомендуемая мощность лампочки накаливания в парилке всего 60 Вт, вы можете решить, что одной точки будет мало. В то же время сегодня уже нет необходимости ограничиваться лампочками накаливания – есть много других способов осветить парилку. Хотя… на самом деле тут с известными ограничениями можно применять еще галогеновые и светодиодные источники света.

По неведомой нам причине тот факт, что грамотно установленного УЗО (скажем, на 30 мА, способного защитить человека) должно хватать для того, чтобы перестать беспокоиться по поводу опасности 220В в парной, игнорируется в спорах по поводу светодиодного освещения. Но об этом чуть позже.

Схема установки

Чаще всего схема установки света в парилке бани исходит из того, что безопаснее всего располагать источники света в углах, над полками, а дополнительные – под полками. Если же делается светодиодное освещение, то его обычно располагают за спинкой полков и ниже, под полками, где прохладнее. Под полками можно расположить и не только светодиоды, а любые другие годные лампы.

Конечно, не стоит монтировать источник света для парилки в бане в непосредственной близости от печки. По уму рядом с ней вообще ничего, кроме теплоизоляционных материалов быть не должно – мы имеем в виду защиту стенки и пола. Расстояние от печки до ближайшей незащищенной поверхности, как вы знаете, составляет не менее полуметра.

Светильники

Светильникам мы посвятили несколько статей на нашем сайте – это и разбор их составляющих, и подробный рассказ о видах термостойких светильников для саун, и выяснение вопроса о том, нуждается ли русская баня в особенных светильниках.

Конечно, светильники для бани и в парилку – разные. Только в парном помещении нужно придерживаться определенных ограничений, связанных с термостойкостью материалов, и которых они изготовлены. К примеру, стоит отказаться от пластика – он, может, и не бьется так, как стекло, но зато плавится от высоких температур.

В бане можно ставить любые плафоны и абажуры, какие вам по душе. В моечной, разумеется, вы ставите то, что поставили бы в ванную комнату, в остальном тоже примерно как в квартире.

А вот в парилку ставят очень определенные светильники:

• они должны иметь керамическое основание – оно негорючее и терпимо к жаре;
• плафон из стекла, желательно жаропрочного;
• герметизирующая прокладка из силикона, который не разрушается под действием температуры и защищает внутренности светильника от попадания воды.

Внутрь такого светильника можно поставить обычную лампу накаливания, светодиодную лампу на 220В. Если немного подкорректировать, можно поставить светодиоды на пластине, купленные отдельно.

Светодиодные лампы

Другой вид светильников в парилке – это светодиодные ленты. Их выбирают с классом защиты, который убережет их от порчи при прямом попадании воды. Ленты размещаются так, чтобы их свет не бил в глаза, и чтобы место размещения было наиболее прохладным в парилке – это небольшая высота от пола, к примеру.

Для питания светодиодных лент нужен драйвер (он же – блок питания) или трансформатор понижающий, потому что ленты обычно питаются от 12-вольтовой сети. Основной аргумент при этом не то, что красиво, а то, что вольтаж безопасный. Так и есть, но выше уже говорилось, что с УЗО или дифавтоматом нет причин бояться 220 В.

В продаже можно найти обычные светодиодные лампы, которые запитываются от сети 220В, они имеют стандартный цоколь, который позволяет вкручивать их в патроны для обычных ламп накаливания.

Подробности по поводу видов и особенностей установки светодиодных ламп для парилки бани вы найдете в этой статье.

Обустройство проводов

Термостойкие провода для сауны укладываются открытым методом, маскируются под всевозможными деталями. На практике второй способ более предпочтителен, однако при его использовании следует учитывать некоторые нюансы. По действующим ГОСТам, при работе с проводкой недопустимо размещение кабелей в металлических гофрах, трубках. Не разрешается в банях, саунах использовать проводку в металлической оболочке. Дело в том, что металл со временем утрачивает качественные характеристики из-за коррозийных процессов в среде с повышенной влажностью.

Работа с выключателями и розетками

По завершении монтажа кабельной системы внутри сауны, бани наступает время установки дополнительных аксессуаров, без которых сложно создать комфортные бытовые условия. Речь идет про выключатели и розетки, которые разрешено использовать в описываемых помещениях за исключением парной комнаты. В ней так же не должны находиться распределительные щитки.

Расположение осветительных элементов

Без лампочек, светильников трудно представить сауну. Они устанавливаются вместе с выключателями, розетками. Стандартные приборы не подойдут, при повышенной температуре и влажности они быстро выйдут из строя. Уместными станут их герметичные варианты, в которых не произойдет случайного замыкания с последующим возгоранием при попадании воды.

Более того, неравномерное прогревание светильника и поступление пара под плафон приведет к тому, что он лопнет и с большой долей вероятности травмирует людей, присутствующих в сауне.

Выполняя работу по освещению описываемых помещений, следует учитывать, что свет в них должен быть приглушенным. Оптимальным вариантом станут плафоны матового типа, дополненные лампами на 60 Вт.

Напряжение для сети в сауне

Еще на этапе проектирования этот вопрос должен тщательно обдумываться. В таком случае будет гарантировано правильное и бесперебойное функционирование здания. Если речь идет про сауну для личного потребления, ее жаропрочную проводку удобно сочетать с общей домашней сетью в 220 вольт. Непосредственное подключение осуществляется при соблюдении ряда условий:

• Линии электропроводки защищаются с помощью специальных автоматических блокираторов, реагирующих на перебои подачи тока.
• Обязательное оснащение системы уравнивания потенциалов, без которой электрическая система в парилке функционировать просто не сможет.
• Для электропитания создается дополнительное заземление типа TN-C-S.

Если у владельца сауны, бани отсутствует возможность обустройства обозначенных приспособлений, энергия подается только через трансформатор, способный в экстренной ситуации снизить предельное напряжение. Устанавливается такой прибор за пределами помещения с высокой влажностью и температурой.

Использование термостойкого провода для бани обязательно. Альтернативы или другого решения для монтажа электропроводки в таких помещениях просто не существует. Только так может быть обеспечена производительность и функциональность парилки, полная безопасность для ее посетителей.

Выбор материалов для проводки в бане

Главным условием при подборе кабеля для бани или сауны следует назвать его термическую стойкость

Также важно понимать, что установка розеток любого типа в парилках запрещена. Условием прокладки проводки является обязательность устройства заземляющего контура

При подборе электропроводки следует разобраться в том, какие помещения обычно имеются в бане, их основных категориях. Помещения бань разделяются на две группы:

• помещения с обычным температурным режимом, в которых допускается прокладывать электропроводку, аналогичную, имеющимся в жилых помещениях;
• помещения, в которых допускается использование только термостойких кабелей, так как температура в них нередко достигает 170°С.

Напряжение электрической сети в сауне

Также владельцем бани обязательно должно быть выбрано напряжение для обеспечения сооружения электроэнергией. Причиной этому является тот факт, что термостойкие кабели для бань и саун допускается прокладывать совместно с домашней сетью напряжением 220 В. Для осуществления подключения следует выполнить ряд условий ПУЭ:

• линия электропроводки должна быть надежно защищена посредством размещения автоблокираторов или автоматов;
• электроснабжение бани должно производиться с обязательным монтажом заземления типа TN-C-S;
• электросистема бани не должна работать без наличия системы, уравнивающей потенциалы.

Коробка-автомат для отключения подачи электроэнергии в отдельные помещения бани

Если выполнить три вышеописанных условия не представляется возможным, подача электроэнергии к зданию бани должна выполняться через понижающий напряжение трансформатор, например, ЯТП-0,25 220/36В. Размещение такого устройства следует предусмотреть за пределами постройки.

Кабель для парилок

Кабель РКГМ

В помещениях с постоянно или регулярно высокими температурами применяют только провод термостойкий для сауны, бани. Если не придерживаться этой рекомендации, оплетка обычного кабеля плавится при повышении градусов в комнате. В этом случае не исключено возгорание. Для устройства электрики в парных можно использовать один из нескольких приведенных ниже видов кабеля.

111

РКГМ

Маркировка изделия расшифровывается как «резина кремнийорганическая + голая медная жила». Главные преимущества такого провода:

• не поддерживает горение;
• инертен к регулярным перепадам АД;
• устойчив к образованию плесени;
• выдерживает не только вибрации, но и механическое воздействие;
• инертен к солнечному излучению, радиации.

Эксплуатировать эту разновидность кабеля можно при влажности 100% и максимальной температуре до +180 градусов.

ПРКА

Маркировка этого изделия трактуется так:

• П – провод с медной токопроводящей жилой;
• РК — резина кремнийорганическая (верхняя оплетка);
• А — повышенная твердость.

Достоинства названного провода для бани:

• инертность к горению;
• отсутствие галогенов в оплетке;
• устойчивость к радиации, ультрафиолету, плесени;
• повышенная гибкость.

ПВКВ

Трактовка маркировки выглядит следующим образом:

• П — провод;
• В — вывод электромашин;
• КВ — кремнийорганическая резина двухслойная в качестве оплетки.

Используют такой кабель при устройстве вывода обмотки класса «Н».

Главные достоинства провода:

• повышенная гибкость (до 20 циклов изменения положения);
• устойчивость к перепадам атмосферного давления;
• инертность к вибрациям, механическим воздействиям;
• не поддерживает плавление или горение.

Максимально допустимая температура эксплуатации — +180 градусов.

ПАЛ

Провод ПАЛ

Маркировка расшифровывается так:

• П — провод;
• А — асбестовая оплетка;
• Л — лаковое покрытие.

Особенности кабеля ПАЛ:

• токсическая безопасность при условии эксплуатации от -50 до +200 градусов (при повышении температуры лак выделяет токсические испарения);
• способность выдерживать показатели до +300 градусов по Цельсию около 3 000 часов;
• инертность к воздействиям толуола технического, бензина, лака кремнийорганического.

ПНБС

Кабель ПНБС

Маркировка трактуется как «провод неподвижный для бани, сауны». Используется этот кабель специально для электрики под нагревательные печи, отопительное оборудование, работающие при постоянно высоких температурах в помещении. Изделие идеально подходит для горячих, влажных помещений.

Провод для сауны и бани ПНБС отличается такими техническими характеристиками:

• допустимый температурный предел – до +150 градусов;
• наличие медных токопроводящих жил с кремнийорганической резиновой оплеткой;
• оболочка из фторсилоксановой резины;
• возможность прямого подключения кабеля к нагревательному оборудованию.

Эксплуатация данного провода в саунах и банях регламентировано ПУЭ.

ПМТК

Здесь маркировка изделия расшифровывается как «провод монтажный термостойкий с кремнийорганической резиновой оплеткой».

Кабель имеет многопроволочную медную токопроводящую жилу. Использовать продукцию такого типа можно в помещениях с максимальным показателем по Цельсию до +200 при предельной влажности 100%. Если выполнять одиночную прокладку, оплетка кабеля не поддерживает горение.

ПРКС

Маркировка переводится как «провод с резиновой кремнийорганической изоляцией для сауны». Изоляция кабеля инертна к бензину и маслам. Изделие отличается повышенной гибкостью. Эксплуатировать провод для парилки влаго-, термостойкий маркировки ПРКС можно при максимальной температуре до +250 градусов. По одному кабелю за счет его многожильности можно передавать мощность до 30 кВт.

Какой провод выбрать для бани

С особой ответственностью важно подойти к выбору типа проводки. Для парилки и предбанника провода будут отличаться

Рассмотрим особенности различий и принципы выбора провода для сауны.

Для парилки

Толщина сетевого шнура зависит от предполагаемой нагрузки, а значит, планируемой мощности. Учитывайте, что, проложенный в парной кабель, должен выдерживать повышенную до 200 градусов температуру. Выбирают термостойкие, с медными жилами.

Это может быть провод:

• отечественный гибкий, способный выдержать температуру 185 градусов;
• гибкий, зарубежного производства, выдерживающий нагрев до 200 градусов;
• одиночный многопроволочный, производства России, способный выдержать температуру в 205 градусов.

Выбирайте сетевые шнуры для парилки с сечением 2,5.

Для предбанника

В комнате отдых и предбаннике нет высокой влажности воздуха, поэтому там рекомендуется крепить негорючие провода типа ВВГнг. Сечение должно быть не менее 2,3. Если в парилке можно использовать только медные, то для помещений с невысокой влажностью допустимо применять кабели, начинённые алюминиевой проволокой. Чтобы при выборе не ошибиться с толщиной, необходимо грамотно рассчитать токовую нагрузку.

Рассмотрим примеры сечения и рекомендуемой нагрузки для них в таблице:

2,5	1,78	21	4,6	8,0	16	3,5	6,1
4,0	2,26	27	5,9	10,3	21	4,6	8,0
6,0	2,76	34	7,5	12,9	26	5,7	9,9
10,0	3,57	50	11,0	19,0	38	8,4	14,4
16,0	4,51	80	17,6	30,4	55	12,1	20,9
25,0	5,64	100	22,0	38,0	65	14,3	24,7
Сечение	Размерпроводника	Ток, АМедногопровода	220 ВМедногопровода	380 ВМедного провода	Ток, ААлюминиевогопровода	220В Алюминиевого провода	380В Алюминиевого провода

Придерживайтесь этих рекомендаций, выбирая сетевой шнур в магазине. Здесь подробно описана нагрузка и соотнесено рекомендуемое сечение провода для сауны, учитывая особенности конструкции.
