Терморегулятор на батареи отопления

Лучевая система + сервопривод + комнатный термостат

Сервопривод с выдвижным штоком дает возможность перемещать клапана нажимного действия, что позволяет автоматизировать различные блоки отопления (в том числе и контуры теплых полов). Включение и выключение реализуется с помощью комнатного термостата в режиме «автомат», без участия человека.

Пример применения сервоприводов можете посмотреть здесь:

Работает устройство с сервоприводами достаточно несложно. Контур по отдельности (петля трубопровода) имеет индивидуальный клапан. С его использованием задаются настройки: как должен расходоваться носитель тепла. В расчет принимаются показатели:

1. Размеры.
2. Гидравлическое сопротивление.

Одним клапаном есть шанс установления нужной температатуры в разных помещениях. Еще один вид клапанов весьма распространённых, так называемые, “нажимные”. Они активируют и «гасят» контуры, с изменением температурного режима. Руководствуются они сервоприводами. Распространённая и простая модификация сервопривода функционирует по принципу: включил/выключил. Дополнительно субстанция нагревается с помощью электрической спирали накаливания. Происходит расширение жидкости и ее давление на шток. При отключении питания субстанция уменьшается в объёме, все происходит в обратном порядке.

Шток обычно задерживается на несколько минут (не более трех), после того как электрическая цепь активируется. Таким образом, происходит два типа контакта с клапаном. Если все активировано и работает, то на сервоприводе главный клапан находится в режиме: «Открыто». Если ток начинает поступать, то клапан закрывается, жидкость больше не поступает. Чтобы определиться с системой сервопривода (по аналогии с теплым полом), рекомендуется понять в первую очередь: в какой позиции будет находиться клапан.

В России зимы бывают суровые, теплый пол выполняет отопительные функции, но они являются по большей части вспомогательные.

Автоматические переключения будут происходить только в тех помещениях, где теплый пол является главным контуром нагрева, так как в таких блоках устанавливаются по большей части автоматические заглушки. Есть сервоприводы с постепенным управлением, но они стоят дорого, пользуются незначительным спросом.

Стандартная конструкция состоит в том, что есть точная подстройка ручным клапаном. Отключается контур при получении импульса отключения контура, получая импульса термостата. Есть также еще один вариант более эффективный и простой – это балансировка на расход в режиме «Открыто». После этого монтируется сервопривод, что позволяет им регулировать контур на 100%.

В быту обычно одним термостатом происходит руководство несколькими контурами, в этом случае сервоприводы распараллеливаются к одной электрической цепи.

При монтаже лучевой системы отопления, есть возможность так же установить сервоприводы на радиаторы и подключить к ним комнатные термостаты. Когда нужная температура в помещении будет достигнута, термостат даст сигнал сервоприводу на перекрытие подачи теплоносителя в радиаторы, которые установлены в помещении. Но такая реализация используется крайне редко.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Как установить термоголовку Aqara

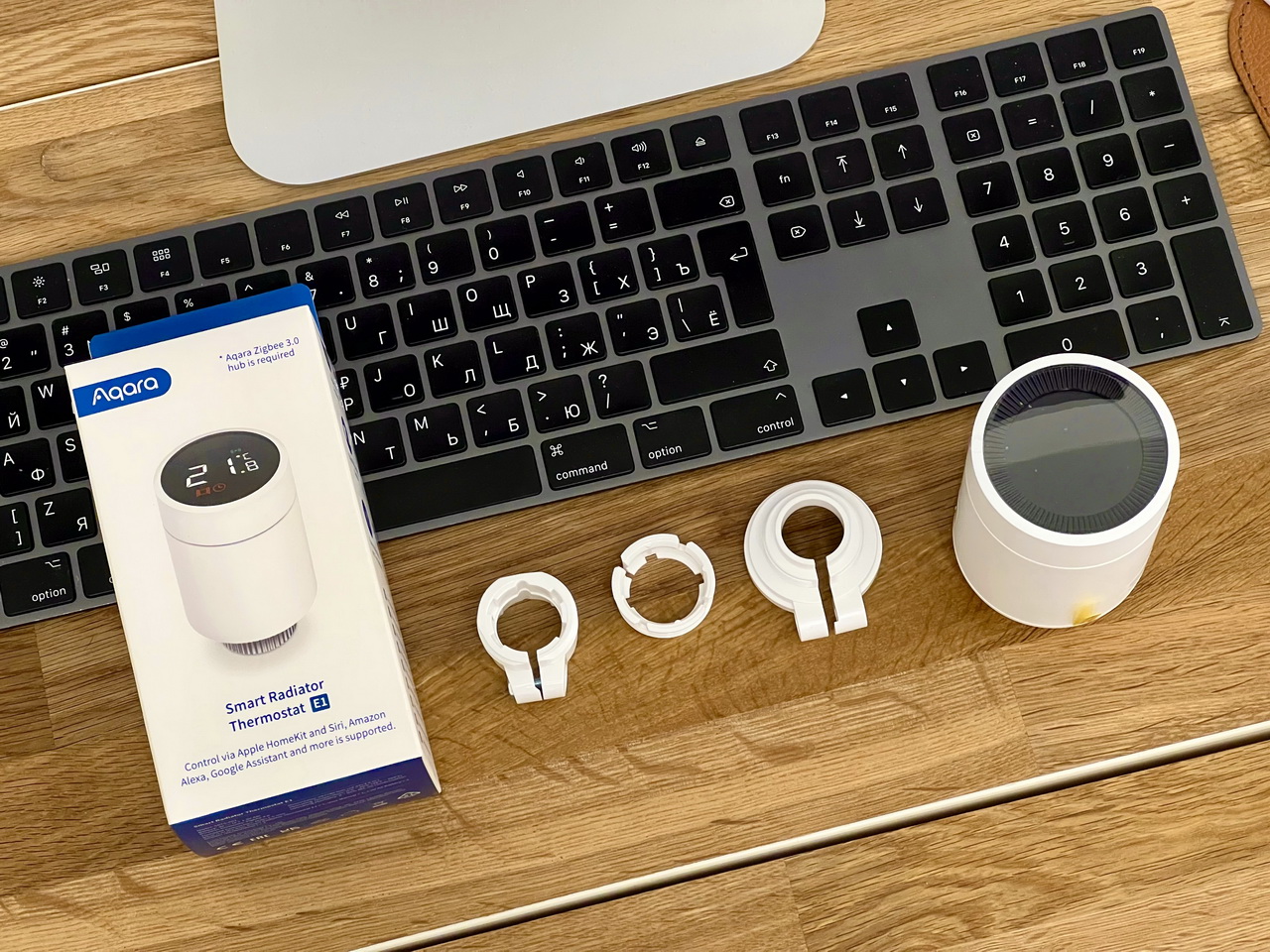

Все необходимое для установки уже в комплекте

С установкой всё проще, чем может показаться:

1. Распаковываем устройство;

2. Снимаем изоляционную накладку. Если требуется, выбираем подходящий адаптер крепления из набора;

3. Устанавливаем термоголовку на клапан радиатора и плотно закручиваем гайку;

4. Нажимаем кнопку терморегулятора 3 раза подряд для калибровки клапана;

5. Подключаем к приложению и используем!

Важно: не используйте инструменты для закручивания гайки, просто плотно затяните её руками. Во время калибровки термоголовка сама подстроится под размер клапана

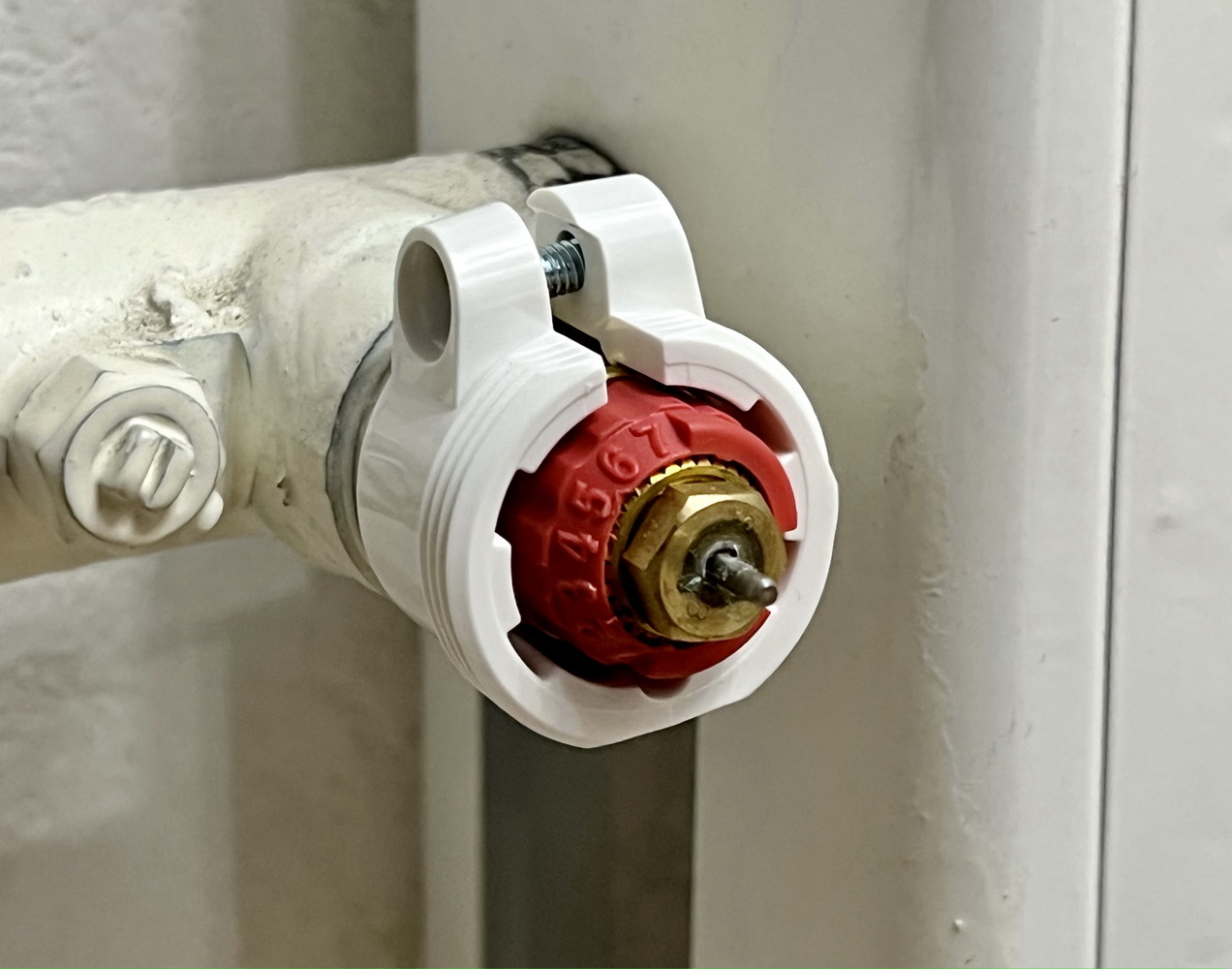

В комплекте термоголовки Aqara есть три адаптера, поэтому установка возможна как на современные варианты кранов с шаговой регулировкой (как на наших фото), так и на более распространённые узкие.

Виды термостатов для радиаторов отопления

В зависимости от принципа работы терморегуляторы подразделяют на механические и автоматические. Еще одна распространенная классификация – согласно чувствительной среде, которая наполняет сильфон. Так, устройства относят к жидкостным (проводник – вода) и газонаполненным (газ). Рассмотрим подробную классификацию, где терморегуляторы подразделяются на 4 основных вида в зависимости от потребностей пользователя и особенностей системы.

Механический термостат

Механический терморегулятор является самым дешевым, вследствие чего и самым распространенным вариантом.

Несмотря на то, что комплектация терморегуляторов остается одинаковой для разных типов, основные отличия – в способе управления. Так, механическая модель имеет вентиль с делением. Чтобы изменить температуру, достаточно повернуть вентиль на соответствующее деление.

Механика с электрическим управлением

Для выставления температуры такие установки используют вращающееся колесико. При достижении требуемой температуры внутренний ключ термостата замыкается и подается сигнал к основному механизму для открытия или закрытия клапана.

Термостат с электрическим сервоприводом

Устройство имеет сервопривод – маленький электродвигатель, заменяющий на корпусе механический вентиль. Управление осуществляется с помощью команд, подающихся от электронного термостата. Электронику устанавливают в любом месте в помещении для измерения актуальной температуры. В зависимости от температуры сервопривод вращает ось и действует на терморегулятор.

Электронные модели в системе отопления

Электронные терморегуляторы – боле удобный аналог механического.

Такой терморегулятор для батарей отопления повторяет принцип работы механического. Разница заключается только в том, что устройство имеет простой дисплей и кнопочное управление. За счет этого повышается цена и по сравнению с аналогами уменьшается погрешность в работе. Такие системы считаются наиболее прогрессивными и позволяют задавать температуру от суток до недели и более. Температура может выставляться по часам: минимальная, когда дома никого нет, и привычная в часы домашней активности.

Как пользоваться регулятором на батарее?

Регулятор на батарее, также называемый термостатом, предназначен для управления температурой в помещении. Он может помочь в экономии энергии и контроле затрат на отопление. Вот как использовать регулятор на батарее:

1. Найдите регулятор на батарее. Он обычно расположен на одном из ее концов и выглядит как небольшое круглое или квадратное устройство.

2. Проверьте, есть ли на регуляторе шкала с температурными метками. Если шкала есть, она покажет, какая температура в комнате сейчас.

3. Поверните регулятор вправо или влево, чтобы установить желаемую температуру. Если на регуляторе есть метки температуры, вы можете установить нужную температуру, повернув регулятор на соответствующую метку. Если меток нет, поверните регулятор вправо, чтобы увеличить температуру, или влево, чтобы уменьшить.

4. Подождите несколько часов, чтобы увидеть, как изменится температура в комнате. Если температура слишком низкая, поверните регулятор вправо, чтобы увеличить температуру. Если температура слишком высокая, поверните регулятор влево, чтобы ее снизить.

5. Не забывайте проверять регулятор на батарее регулярно, чтобы убедиться, что он работает правильно и помогает вам экономить энергию. Если вы заметили какие-либо проблемы с регулятором, обратитесь к специалисту, чтобы он помог вам решить проблему.

Виды терморегуляторов и принцип их работы

Когда в квартире становится слишком жарко, многие хозяева открывают форточки, выпуская тепло на свежий воздух. Это не целесообразно, особенно когда за отопление платят по счётчику. В таких ситуациях выгодно ставить на радиаторы специальный терморегулятор. Он позволяет экономить до 25% топлива, если речь об автономной системе обогрева. В частных домах устройство окупается в течение одного отопительного сезона. В помещениях с централизованным отоплением оно помогает если и не сэкономить, то уж точно создать комфортный микроклимат.

По способу управления термостаты бывают:

• механические;
• электрические.

Механическая модель работает без привлечения энергии извне. Она имеет в своём составе клапан и термоголовку, которая формируется из регулятора, привода и сильфона – высокочувствительного элемента, заполненного жидкостью или газом. Принцип работы такого термостата:

Устройство терморегулятора для батареи

1. При повышении или понижении температуры объём теплоносителя в системе отопления изменяется.
2. Если в помещении становится теплее, сильфон растягивается, а специальный шток перекрывает теплоносителю проход. Если же в комнате похолодало, сильфон сжимается, поступление теплоносителя увеличивается.

Внимание! На точность и продуктивность функционирования терморегулятора влияют сквозняк, солнечные лучи, температура за окном, непосредственная близость холодильника или обогревателя и др.

Электронные устройства работают от батареек, которые можно подзаряжать. Владельцу жилья нужно запрограммировать термостат на поддержание желаемой температуры, и специальный датчик будет регулировать её в течение всего сезона. Самый простой электровариант – прибор, который похож на механический, но отличается от него наличием дисплея. Для его функционирования достаточно указать диапазон колебания температур или выставить точный показатель, который будет всё время поддерживаться.

По составу рабочего вещества выделяют терморегуляторы:

• жидкостные;
• газонаполненные.

Они отличаются друг от друга по таким критериям:

• скорость реагирования на смену температуры окружающей среды;
• подверженность влиянию температуры теплоносителя.

Газонаполненные устройства выигрывают у жидкостных по обоим параметрам, но поэтому они стоят дороже, а распространены – меньше.

Электрический терморегулятор

Жидкостные или газонаполненные терморегуляторы

Газонаполненные или жидкостные термостаты активнее откликаются на колебания температуры в помещении. Жидкостные термостаты точнее отзываются на изменения внутреннего давления в гофрированном цилиндре и эффективнее направляют его на исполнительную часть механизма.

Конструкции терморегуляторов, наполняемых газом, характеризуются рядов существенных плюсов:

• Газовая конденсация осуществляется в самой холодной секции устройства, которая находится дальше всего от корпуса клапана. В результате этого реакция наступает быстро, поскольку процесс не зависит от водной температуры.
• Термостат данного вида быстро реагирует на температурную динамику в здании, что обеспечивает эффективное поступление тепла.

Установка терморегулятора на радиатор отопления

Монтаж каждой конкретной модели радиаторного термостата осуществляется в соответствии с инструкциями и руководствами производителя. Тем не менее, есть некоторые общие требования к монтажу, подходящие практически для всех моделей:

Корпус устройства не должен находиться под прямыми солнечными лучами, иначе термостат будет «считать», что в помещении более высокая температура, чем есть на самом деле. «Решив», что в комнате слишком жарко, терморегулятор сократит поступление теплоносителя в радиатор;

Правильный монтаж терморегулирующей арматуры.

Важно! Радиаторный терморегулятор всегда должен быть чистым, без пыли и других загрязнений. Периодически его необходимо протирать, но без использования каких-либо моющих средств и абразивных материалов

• Термостат не должен находиться прямо над подающим трубопроводом, т.к. поднимающиеся от трубы потоки теплого воздуха будут искажать фактическую температуру воздуха в помещении. Термостат должен располагаться горизонтально сбоку от трубы;
• Не следует закрывать терморегулятор для радиатора отопления какими-либо предметами интерьера, такими как шторы, занавески, шкафы, кресла, декоративные экраны и т.п. Все эти предметы будут задерживать тепло рядом с терморегулятором, что повлияет на точность его работы;

Данфосс.

Примечание! Если дизайн помещения не позволяет «открыто» использовать терморегулирующий прибор, то в этом случае рекомендуется применять термостат с выносным датчиком, который монтируется вдали от окон, дверей и приборов отопления. Выносной датчик позволяет исключить влияние посторонних факторов на работу термостата. Датчик соединяется с терморегулятором через капиллярную трубку длиной 2-8 м.

• Подсоединенный трубопровод не должен оказывать давление на корпус радиаторного термостата;
• Рекомендуется оснастить радиатор байпасом или перепускным клапаном. Это позволить сохранить циркуляцию теплоносителя в системе отопления, если к примеру в помещении станет слишком жарко и термостат практически полностью перекроет поступление теплоносителя в радиатор;
• Теплоноситель должен двигаться в направлении, которое указано стрелкой на корпусе клапана;
• При монтаже клапана не рекомендуется использовать газовые ключи.

Термоголовка: виды, способы регулировки, преимущества и недостатки

Главная функция термоголовки — считывать информацию о температуре окружающей среды и регулировать работу термоклапана. За первую часть задачи отвечает термодатчик, вторая решается разными способами.

Как устроен и как работает терморегулятор для радиаторов. Подключение термоголовки к термоклапану Смотрите это видео на YouTube

С ручной регулировкой

Это самая простая модель, где режим изменяется поворотом термовентиля вручную, что является достаточно медленным и трудоемким процессом. Каждый раз при изменении погоды нужно находить оптимальную температуру опытным путем и ждать, пока в комнате станет комфортно.

Автоматическая

Это более совершенный способ, позволяющий создать оптимальные условия с учетом пожеланий жильцов. Шкала термоголовки устанавливается в соответствии с выбранным режимом, а для корректировки микроклимата не требуется каких-либо вмешательств со стороны человека. Терморегулятор будет сам следить за изменением температуры и производить необходимые операции по ее поддержанию.

По сравнению с ручной регулировкой, автоматический способ более прогрессивный. Он позволяет сэкономить расход энергоресурсов и сохранить благоприятные условия в помещении в любую погоду.

Электронная

Это самый перспективный вид терморегуляторов, поскольку имеет возможность не только задать нужную температуру, но буквально расписать ее по дням или даже часам. С помощью электронного блока с микропроцессором управлять термоклапаном достаточно легко — программирование занимает всего несколько секунд.

Электронные регуляторы для батареи отопления работают от аккумуляторов, которые нужно менять 1-2 раза в год, или от домовой сети на 220В. Очень часто приспособление используется в системе «умный дом» как один из главных компонентов для создания комфорта.

Экономическая выгода применения электронных терморегуляторов очевидна — отпускаемая тепловая энергия расходуется рационально. Если днем хозяева на работе, отопление работает по минимуму. Вечером, когда все в сборе, программа включит более интенсивный обогрев.

Классификация

Термостаты делятся по виду чувствительного элемента, находящегося внутри цилиндра. Здесь может находиться не только жидкость, но и газ. Газовые приборы быстрее реагируют на изменение температуры. Однако более точными считаются жидкостные, благодаря чему происходит качественное регулирование температуры батарей.

Такое оборудование может работать одинаково для всех видов отопительных систем. В однотрубной системе сопротивление термоклапана будет ниже, чем в двухтрубной. Терморегулятор подбирается в процессе проектирования системы отопления. Однако возможны случаи, когда установка осуществляется на уже смонтированную систему. При этом эффективность его работы будет ниже.

Изменение температуры батарей можно осуществлять с помощью ручных и автоматических моделей терморегуляторов. Наиболее выгодными являются приборы с автоматическим программным управлением. Принцип работы заключается в самостоятельном регулировании температуры в помещении и поддержании ее на заданном уровне в любое время суток. На работе таких моделей сказываются и дополнительные факторы, например, время суток.

Ручные приборы поддерживают температуру на том уровне, который был установлен владельцем квартиры. Электронный терморегулятор нагревает воздух до заданных параметров и затем отключается. Как только температура падает до конкретных пределов, он снова включается.

Как выглядит электронный терморегулятор

Настройка терморегулятора

После непосредственной установки терморегулятора, его можно, а иногда и нужно, регулировать. Ведь, как уже говорилось, заводские настройки не всегда совпадают с тем, что есть в распоряжении потребителя. Кроме того, может не устраивать температурный режим, который поддерживает термостат. Сделать самостоятельно настройку регулятора достаточно просто. Для этого необходимо:

1. Проконтролировать, чтобы отопление было включено.
2. Взять комнатный термометр и расположить его в том месте, где наиболее точно фиксируется температура воздуха в помещении. Обычно это середина высоты межкомнатной стены.
3. После того, как будут закрыты все двери в комнате, нужно повернуть рукоятку терморегулятора в полностью открытое положение, то есть в крайнюю левую позицию.
4. Начинаем фиксировать, с помощью термометра, процесс повышения комнатной температуры.
5. Необходимо дождаться, когда воздух прогреется на 5–6 °С выше зоны комфорта, и повернуть ручку регулятора до крайнего правого положения.
6. Снова нужно подождать. На этот раз, до падения градусов к значению, когда в комнате станет нормальная температура.
7. Затем, постепенно, поворачиваем регулятор термостата влево, до момента, пока в трубе не послышится звук текущего теплоносителя и батарея не начнет нагреваться.
8. Осталось запомнить положение рукоятки регулятора. Это и будет тем значением, на которое ее нужно выставлять, чтобы достичь желаемой температуры.

Регулировку можно проводить неограниченное количество раз. Никаких ограничений здесь не существует.

В заключение два совета, которые могут помочь при проектировке и монтаже системы отопления:

1. Нет необходимости монтировать терморегуляторы на все батареи отопления. Тем более по два. Достаточно установить их из расчета 1 термостат на 2 радиатора. Это, если в комнате установлено более двух отопителей. Если один, то на него регулятор устанавливается в обязательном порядке.
2. При монтаже отопительной системы с использованием чугунных батарей, сложные и дорогие терморегуляторы использовать нерационально. Причина в том, что толстые чугунные стенки с медленной теплоотдачей будут реагировать на чуткую работу регулирующих устройств со значительным опозданием. Поэтому будет достаточно установить на вход радиатора обычный кран, а на выход поставить балансировочный.

Как видно, установить и настроить терморегулятор для радиатора отопления совсем несложно. А его наличие позволит создать в любом помещении максимально комфортный микроклимат. Осталось лишь выбрать, купить нужную модель, и можно приступать к работе.

Монтаж

Монтаж терморегулятора в систему отопления дома

Установка довольно проста и включает в себя 4 основных этапа. Рассмотрим каждый из них отдельно.

1. Подготовка. На этом этапе необходимо снять батарею и слить с нее оставшуюся воду. Если есть вентиль, то он демонтируется. Наличие обводного трубопровода позволит циркулировать теплоносителю по другим помещениям. Если же его нет, то отключение отопления согласовывается с уполномоченными органами. Лучше всего выполнять данный процесс по окончанию отопительного периода, когда вся вода из системы удалена.

1. Монтаж терморегулятора. Установка термостата происходит с помощью резьбового соединения. Для начала на резьбу наматывается подготовленный уплотнительный материал, который пропитывается краской. Далее прибор аккуратно вкручивается на место входа теплоносителя. При значительном усилии корпус может повредиться.

На клапане есть специальная стрелка. Она должна находиться в направлении движения теплоносителя. В противном случае прибор не будет функционировать.

1. Монтаж термостатического элемента. Эта деталь служит для определения температуры в помещении, одновременно являясь запорным механизмом. Он монтируется в горизонтальном положении таким образом, чтобы тепло, исходящее из радиатора, не действовало на температурный датчик. Если такой возможности нет, то лучше приобрести специальное оборудование с выносным датчиком, который может располагаться на расстоянии до 2 м от батарей.

Данная процедура должна выполняться с соблюдением таких правил:

• прибор должен располагаться на расстоянии 80 см от пола. Внизу собирается холодный воздух, который может влиять на показатели, и эффективность системы снизится.
• на термодатчик не должно воздействовать тепло, исходящее не только от радиатора, но и бытовых приборов.
• на термодатчик не должны падать прямые солнечные лучи;
• электронный датчик не должны загораживать предметы мебели.

1. Настройка терморегулятора – последний этап. При первом включении системы отопления необходимо настроить термостат. Это можно сделать самостоятельно, прочитав инструкцию. Для разных типов батарей процедура различается, однако есть общее правило – настройка и калибровка прибора происходит после полноценного прогрева помещения.

Чтобы отрегулировать температуру более точно следует закрыть все проемы, из которых будет выходить тепло.

Клапан открывается полностью, чтобы определить максимальную теплоотдачу батарей. При повышении температуры на 6 ºС, клапан поворачивают в обратное направление в сторону уменьшения температуры. Через терморегулятор движется теплоноситель, который нагревает его. Термоголовка запоминает необходимое положение. Далее, он будет придерживаться заданной температуры. Процесс настройки клапана на этом заканчивается.

Устанавливать терморегуляторы следует с той комнаты, где наблюдается значительный температурный перепад. К таким помещениям относятся те, где выделяется дополнительное тепло, а также на которые воздействуют прямые солнечные лучи. Примером может послужить кухня.

В индивидуальных домах монтаж термостатов начинается с верхних этажей, если таковые имеются. Это делается, потому что воздух в системе отопления поднимается вверх, из-за чего может возникнуть температурный перепад в других комнатах.

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Схема установки.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

• застелите пол тряпками, поскольку возможно поступление воды из труб;
• демонтируйте верхний шаровый кран или вышедший из строя старый клапан;

• приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
• при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
• разберите разъемное соединение на клапане терморегулятора;
• накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
• соедините клапан и удлинитель;

• закрутите удлинитель с американкой в пробку батареи;
• смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

• включите электронный блок на тестовую проверку;
• на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;

• установите дату, что требуется для нормальной работы устройства;
• после подтверждения первичных настроек на экране должна появиться буква М;
• при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;

• накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
• нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
• нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.
