Будущие владельцы домов всё чаще останавливают свой выбор на каркасном строительстве. Преимуществ у таких зданий множество. На возведение уходит минимум времени, дерево – наиболее экологически чистый материал, обеспечивает комфортное проживание. Главная задача строителей – выполнить все работы согласно проверенным методикам, использовать качественные материалы. Заказчику следует знать основы строительства. Например, как правильно возвести угол каркасного дома, сделать его тёплым.
Теплый угол каркасного дома должен строиться с учетом всех норм Источник dom-steny.ru
Технология установки панельной конструкции
Прежде чем начать монтировать панельные конструкции, необходимо подготовить основание.
Первый способ – основной, при котором основание складывается из отдельных деревянных ферм, имеющих нижнюю и верхнюю обвязку – лаги, на которые укладывается пол.
Второй способ – монтаж щитов на закладной венец из бревен, при этом лаги пола не связаны с закладным венцом и стенами дома.
Для возведения каркасно-щитового дома требуется заранее сделанный фундамент.
После скрепления щитов и установления межкомнатных перегородок и ограждений возводится крыша.
Щиты фиксируются между собой стандартным креплением шип-паз или стальными уголками и накладками, после монтирования щиты скрепляются верхней обвязкой из бруса.
Крыша для каркасного дома чаще используется стропильная с готовыми панелями. Стропила монтируются прямо на дом.
Главными преимуществами строительства щитового дома являются экономия времени, дополнительная прочность и устойчивость конструкции благодаря каркасной обвязке. После установки крыши сразу монтируются дверные и оконные блоки и производятся внутренняя отделка и ограждающие конструкции, так как не требуется дополнительного времени на усадку дома.
Каркас стен сооружается из бревен, стойки каркаса фиксируются между собой нижней и верхней обвязкой и горизонтальными перемычками, для дополнительной жесткости используются металлические укосины между упорами каркаса.
Установка стропильных ферм производится на боковые стены дома, а сверху стропил устанавливаются обрешетки под кровлю. Затем крыша покрывается кровельным материалом.
Отсутствие сезонных ограничений существенно экономит время при сооружении каркасно-рамочного дома. В отличие от строительства щитового дома, не требуется применение спецтехники. Цена постройки каркасно-рамочного дома на 15-20% меньше цены щитового дома. Архитектурное оформление не имеет технологических ограничений в сравнении с каркасно-щитовым проектом.
Устройство плитного фундамента.
Выбор фундамента определяет состав и вид грунта, а также вес будущей конструкции. Если грунт илистый или просадочный, то фундамент лучше подойдет плитный. При этом подвальное помещение не предусматривается. Благодаря большой площади соприкосновения с грунтом уменьшается давление на него, распределяя вес на всю плиту.
Мелкозаглубленный фундамент требует снятия верхнего плодородного слоя почвы не менее чем на 0,5 м, чтобы снизить сжатие грунта. Плиты укладываются на слой из песка. Вес 1 квадратного метра каркасного дома – около 165 кг.
Важные рекомендации
Один из вариантов монтажа теплого угла Чтобы при возведении каркасного дома сделать теплый угол, необходимо придерживаться некоторых рекомендаций. Игнорирование требований технологии или упущение в выборе материалов сведет на нет все усилия.
- В первую очередь нужно отказаться от классического выполнения угла – установки бруса. Любая из схем, даже самая простая калифорнийская, оказывается более энергоэффективной, чем это решение.
- Нельзя использовать материал естественной влажности. При усыхании доска изменяет размеры. Так как каркасный метод предусматривает жесткое крепление элементов, готовый каркас или даже стену начинает «вести». Стыки, особенно угловые, теряют плотность и холод легко проникает внутрь здания.
- Нельзя использовать доски меньшего сечения, чем указано ГОСТом. В стандартной американской схеме разрешается брать материал сечением 140*38 или 35 мм. Но при этом типовой шаг установки здесь 40 см, так как продаваемые на североамериканском рынке плиты утеплителя имеют такие размеры. На российском рынке стандартный размер пенопласта или пенополиуретана 60 см, значит, и стойки каркаса приходится устанавливать с шагом в 60 см. Нагрузка при этом возрастает, в том числе на угловой элемент.
- Запрещается использовать для теплоизоляции любые виды рулонных теплоизоляторов. Они обладают слишком низкой плотностью и дают слишком большую просадку. Лучше всего использовать базальтовую или минеральную вату достаточный плотности – 50 кг/м³ и 30 кг/м³ соответственно.
Черные саморезы использовать не рекомендуется Самая распространенная ошибка при обустройстве каркасных углов – использование черных саморезов и перфорированных уголков. Такой крепеж дешев, скрепляет быстро и создает впечатление удачного решения. Это не так: черные саморезы рассчитаны на крепеж ГЛ, ГВП и других легких материалов, доски удержать они не могут.
Утеплитель в угловом элементе необходимо защитить от пара и конденсата. Так как теплоизоляция располагается снаружи и является элементом внешнего утепления, рекомендуется для этих целей брать ветрозащитные пленки с паропроницаемостью, соответствующей требованиям отделочного фасадного материала. Экономить на пленках нельзя.
Не допускается использовать разные схемы для строительства углов на одном этаже. Показатели у них разные, подобный прием приводит к перекосам и повреждениям.
Организация внутренних углов
Угол между наружной и внутренней стеной здания выполняют несколькими способами.
Правильно организовать угол изнутри не менее важно, чем снаружи Источник indeco.ru
Первый вариант следующий:
- между 2-мя брусами устанавливают один обычный брус или три коротких (на виде сверху получается буква «П»);
- к серединному брусу приставляется стеновой элемент.
Второй вариант (особо теплоёмкий):
- наружная стена в месте соединения с внутренней стойкой – это горизонтальные бруски 50х50, расположенные между вертикальными брусками, с шагом 60 см;
- к горизонтальным брускам устанавливается вертикальная стойка, образующая край внутренней стены.
Сбивают блоки друг с другом только гвоздями, размером 90мм, через каждые 50-60 см.
Как показывает практика, технологией выполнения углов владеют не все строительные бригады, предлагающие услуги частным лицам.
https://youtube.com/watch?v=bKcFLZIkNZk
Теплоизоляция стен – выбор материала и его укладка
Правильно подобранный утеплитель для каркасного дома обеспечивает не только комфортный микроклимат в нем в любое время года. Низкий показатель теплопроводности и грамотная укладка материала существенно снижают расходы электроэнергии.
Один из основных теплоизоляционных материалов, используемых в каркасном строительстве, – это минеральная вата. Она хорошо сохраняет тепло, обеспечивает качественную шумоизоляцию, но боится намокания и в небольшом количестве выделяет в воздух вредные вещества. Оптимальная плотность минеральной ваты для каркасных стен – 30-50 кг/куб. м.
При работе с минватой использование средств индивидуальной защиты обязательно.
По эксплуатационным свойствам ее превосходит эковата – целлюлоза со специальной пропиткой. Она не боится намокания, экологичная и негорючая, прекрасно заполняет все пустоты. Однако для укладки эковаты придется привлекать опытных специалистов.
Пенопласт – устойчивый к влаге и экономичный материал, который не выделяет никаких веществ и не дает усадку. Однако хрупкость, усиливающаяся при низких температурах, и горючесть делают его невостребованным в каркасном строительстве. Гораздо практичнее и устойчивее к внешним воздействиям является «родственник» пенопласта – экструдированный пенополистирол.
Любой утеплитель укладывают между стойками каркаса так плотно, чтобы не оставалось никаких пустот и зазоров.
Разновидности углов
Конструкция угла определяется технологией строительства каркасного дома. Разберем основные разновидности углов и их особенности.
Калифорнийский или американский
Калифорнийский угол чаще всего используется при возведении каркасных домов. Он считается самым простым. Этот метод предполагает крепление дополнительной доски к крайней стойке с внутренней стороны, как альтернатива ее может заменить полоса из OSB (ориентированно-стружечной плиты). В итоге выступающая часть третьей доски образует полочку, которая станет опорой для слоя внутренней отделки. Главный недостаток этого вида стыковки – мостик холода, который может образоваться в зоне дополнительной стойки.
Закрытый
Закрытый угол предполагает монтаж дополнительной стойки, которая усиливает соединение. Утепление угла производится параллельно с облицовкой наружных стен, поскольку с внутренней стороны угол получается полностью закрытым.
Скандинавский
Соединение по скандинавскому методу считается самым теплым из-за отсутствия мостиков холода. Свое название оно получило из-за распространения в северных европейских странах. Главный недостаток этой методики – ее сложность, при самостоятельном возведении она практически не используется.
Монолитный
Монолитный метод предполагает использование цельного деревянного бруса. Он не так часто применяется при строительстве жилых домов, поскольку получаемое соединение «холодное». С течением времени массив может растрескаться, а также возникнуть сложности с облицовкой фасада из-за отсутствия полочек.
Держатели и опоры балок
Держатели и опоры балок: незаменимы при устройстве перекрытий (пол и чердак) в каркасных домах. Выдерживают большие нагрузки на растяжение в различных угловых соединениях. Держатель предназначен для фиксации балки перекрытия на стене, колонне или другой балке во время строительства. Опора (или башмак) позволяет устанавливать балку на стенах или колоннах уже возведенного здания (при реконструкции).
Опора бывает универсальной (состоит из раздельных левостороннего и правостороннего элементов) — подходит для балок любого сечения и специализированной — для балок конкретного сечения. Кроме того, опора может иметь исполнение для открытого монтажа или под отделку. Башмаки для стоек и колонн: башмак заанкеривают болтами или заливают бетоном в фундамент или основание. Его конструкция позволяет, даже после установки, регулировать свою высоту (± 25 мм).
Держатель балки
Держатель балки используют при устройстве деревянных перекрытий, когда она лежит концами на стенах или других балках. Каждое соединение фиксируют с двух сторон. Поэтому держатель бывает левосторонний и правосторонний. Его прибивают гвоздями. Количество и размер гвоздей регламентировано отверстиями диаметром 5 мм.
Универсальная опора балки
Универсальная опора балки состоит из двух отдельных частей — левосторонней и правосторонней и подходит к балкам различного сечения. Соединение фиксируют с двух сторон болтами и гвоздями. Преимущественно такие опоры производят одного типоразмера и из листовой стали толщиной не менее 2,5 см.
Специализированная опора балки
Специализированная опора балки рассчитана уже на конкретное сечение балки и представлена несколькими типоразмерами и двумя вариантами конструкции: 1 и 3 — под последующую отделку, чтобы скрыть выгнутые наружу их вертикальные «крылья» под крепеж; 2 — без последующей отделки («крылья» скрыты).
Опору балки используют при устройстве деревянных перекрытий
Опору балки используют при устройстве деревянных перекрытий, когда ее нельзя опереть на сами стены или колонны (например устройство перекрытия в существующем здании). Каждое соединение фиксируют с двух сторон болтами и гвоздями. В нашем примере опорами соединены две коротких балки через центральную стойку — практичное решение часто возникающей проблемы.
Способы утепления каркасных домов
Для начала нужно определиться с видом теплоизоляции. Она бывает внутренней, внешней, а также утепление пола, потолка и т.д.
Что надо знать о наружном утеплении
Такой вариант утепления имеет следующие преимущества:
- Дополнительная защита стен от деформации.
- Утеплитель принимает на себя резкие смены температур, тем самым продлевая срок службы постройки.
- Делает стены ровнее, давая возможность использовать различные материалы отделки фасада.
Наружное утепление бывает:
Первый способ – самый распространенный и экономичный, такую работу можно выполнить без помощи специалистов. Между утеплителем и облицовкой делается зазор, который выполняет функцию вентиляции. Таким образом конденсат, скопившийся в утеплителе, выдувается потоком воздуха. Данная технология продлевает срок эксплуатации постройки.
Второй способ – утеплитель приклеиваем к стене, а после крепим на дюбели. Сверху наносим несколько покрытий: армирующее, промежуточное и декоративное. Однако без опыта работы выполнить «мокрую» изоляцию невозможно.
Важное про утепление дома изнутри
Внутреннее утепление дома имеет ряд преимуществ:
- возможность выполнять работу в любую погоду и время года;
- проложить теплоизоляцию можно самостоятельно;
- обеспечивает хорошую звукоизоляцию.
Крепежи для обшивки углов
Для обшивки теплых углов каркасного дома традиционно используют гвозди длиной 150 мм. Для формирования надежного узлового крепления нужно 3-4 гвоздя. При их забивании от края доски отступают 2 см. В тех местах, где важна повышенная жесткость и прочность крепления, используют анкерные болты.
Соединительными элементами служат и нагели — деревянные штыри. Особую прочность имеют детали из древесины дуба. Оптимальный диаметр штырей — 20 мм. Неудобство их применения заключается в предварительной подготовке отверстий. Они должны быть на 10-20 мм больше, чем длина крепежа.
Монтаж углов в каркасном доме с использованием схемы и грамотно подобранных материалов позволяет на долгие годы сохранить целостность конструкции, поддержать комфортный микроклимат в помещениях.
Установка нижней обвязки
Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:
- выбор и установка фундамента;
- подготовка необходимых строительных материалов;
- установка и соединение обвязки.
Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.
Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке. Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку
Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку
Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.
Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины. Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.
Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.
После, используя плотницкий треугольник, проверьте, прямые ли углы повело получились. При необходимости подкорректируйте расположение гвоздей.
Далее можно приступать к монтажу одного угла будущей постройки и укладке выбранных пиломатериалов. В ходе работы возникающие стыки рекомендуется прокладывать джутовой лентой. Она необходима для создания прокладки между пиломатериалами. Если вы используете связку досок, то рекомендуется производить их укладку на ребра. Так все соединения между пиломатериалами будут находиться в вертикальном положении.
На прямом участке обвязка соединяется при помощи лобового упора с джутовой лентой. Лобовой упор считается одним из самых простых и надежных соединений, которое применяется для большого количества конструкций из дерева. Крепление обвязки происходит при помощи скобок или уголков из металла.
Для того чтобы скрепить нижнюю обвязку с фундаментом, используют следующие два метода:
- Заранее установленные в фундамент анкерные болты фиксируются в основании каждого столба или по всей площади ленточного основания.
- Гвозди, которые также были заранее установлены в фундамент еще до начала работ с нижней обвязкой, вбиваются в пробки. Этот метод более надежен и качественен. Полученную нижнюю обвязку рекомендуется дополнительно проверить на равномерность при помощи строительного уровня, после чего происходит установка лаг.
Если в здании установлен фундамент ленточного типа, то нижняя стяжка каркасного дома выполняется гораздо проще. Прежде всего, ленточный тип фундамента предполагает наличие сплошной бетонной ленты с ровной горизонталью. Именно к ней и будет прочно фиксироваться нижняя обвязка. На бетонную ленту укладывают гидроизоляционный материал, после чего проделывают отверстия для угловых соединений.
Пиломатериалы фиксируются при помощи шпилек, болтов или анкеров. Для прочности соединения углов рекомендуется проверить, равномерно ли расположены пиломатериалы. При необходимости, используя клинья или подкладки, их расположение корректируется. Установка лаг осуществляется любым удобным для вас методом.
На сегодняшний день строительный рынок обладает несколькими различными технологиями для строительства каркасного дома. И для каждой технологии предусмотрен свой строительный материал, который и определит конечную стоимость строительства каркасного дома.
Шаг № 2 Подготовительные работы
Участок спланировали , проект готов, теперь надо подготовится к основным работам.
Инструмент для строительства каркасного дома
Базовый набор будет выглядеть так:
- Молоток;
- Ножовка;
- Топор;
- Струбцина 2-3 шт.;
- Степлер;
- Уголок;
- Рулетка;
- Пачку строительных карандашей;
- Шнур;
Если бюджет позволяет то можно обзавестись торцовочной пилой и пневмо молотком. Последний серьезно снизит затраты времени и сил при сборке каркасного дома.
Место хранения и распиловки материала
Для правильного хранения пиломатериалов и комфортной работы с ним необходимо соорудить временный навес. И установить в нем длинный стол для удобного и точного распила досок.
Место хранения и распила досок
Весь пиломатериал желательно антисептировать или непосредственно уже готовые элементы. Это не обязательно, но СНиП указывает на то,что защитить надо всю древесину, которая располагается ниже полуметра от земли.
Пиломатериал надо уложить на некотором уровне от земли. Для этого хорошо подойдут поддоны. На каждом реду укладывать горизонтальные и желательно вертикальные проставки, чтобы доску не повело и не образовывалась плесень.
Укладка досок
Подготовка участка
Участок следует отчистить от лишних деревьев и травы. Произвести разметку фундамента согласна проекту будущего дома и опираясь на предельные отступы (от дорог и заборов). Проверить размеры и самое главное диагонали прямоугольников.
Разметка фундамента
Саморезы HARPOON HGP-R Grover для скрепления стальных профилей
В конструкции ЛСТК будем вкручивать саморезы. Расскжу о требованиях, предъявляемых к этим материалам.
Я использовал саморезы марки Гарпун. Торговая марка «Harpoon» принадлежит российской компании, а производитель — Китай
Закалка у саморезов Harpoon — по всему телу самореза, отпуска металла после закалки не делают, поэтому саморез получается твёрдый, но хрупкий, поэтому очень важно не перекрутить его во время завинчивания
Металл какой толщины могут пробить саморезы
Саморезы Гарпун имеют насечку под головкой, что предотвращает их выкручивание.
Закаленная углеродистая сталь SAE 1022, антикоррозийное покрытие RUSPERT TYPE II
Свойства саморезов Гарпун
- Уменьшенная высота головки самореза
- Гроверная насечка под головкой самореза предотвращает выкручивание из конструкции
- Закаленная углеродистая сталь SAE 1022, антикоррозийное покрытие RUSPERT TYPE II
Саморез торговой марки HARPOON Grover для скрепления легких тонкостенных металлоконструкций с плоской головой и гроверной насечкой, со сверлом, сталь SAE 1022, антикоррозийное покрытие «Ruspert». Количество в упаковке 1000 штук. HARPOON HGP-R 4,8*19 . Саморезы HARPOON HR-R, HR-R-Z14 для доборных элементов и скрепления профлистов между собой
Расфасовка:
С чего начинать
Чтобы каркасный дом не преподнес неприятных сюрпризов, для строительства необходимо выбирать хорошо просушенные и обработанные антисептиком материалы. Тогда можно быть уверенным, что в стенах не появятся щели, постройку не «поведет», причем это касается не только досок, но и бруса. Дом, построенный из пиломатериалов естественной влажности, может в последующем сильно огорчить своего хозяина. Если купить просушенные строительные материалы не представляется возможным, они досушиваются после покупки.
Для этого доски укладываются на поддон высотой 30 см от земли и укрываются навесом от дождя и прямых солнечных лучей. Чтобы избежать деформации, стройматериалы, предназначенные для сушки, должны располагаться в одной плоскости. В этом случае их необходимо дополнительно покрыть противопожарными составами (антипиренами) и антисептиком.
Углы являются слабым местом любого дома. Даже незначительные ошибки при монтаже приводят к промерзанию стен, возникновению сырости, это дополнительный источник холода, грибка и плесени в помещениях. Грамотное возведениеуглов каркасного домапоможет избежать этих проблем.
Правильный угол получается при жесткой стыковке двух стеновых каркасов под углом 90°, чтобы предотвратить создание мостиков холода, для формирования теплого угла используются доски или небольшие бруски. Вопреки устоявшемуся мнению, использование цельного бруса для монтажа угловых стоек не имеет функционального назначения и приводит к сильному промерзанию угла за счет созданного огромного «моста холода» и проблемам с последующим утеплением.
Угол из трех стоек, который часто используют при строительстве каркасных домов, обеспечит промерзание не только самого угла, но и прилегающих стен на 20-25 см от него. Понятно, что тепла при такой ошибке монтажа углов ждать не приходится. Такая конструкция применима только для южных регионов, где не бывает морозов.
Применяемые материалы
Основное правило – для возведения тёплого угла использовать еловые или сосновые бруски. Правильно использовать доски, толщина которых находится в пределах 38-50 мм (50мм – идеально), шириной 200-250 мм.
Для углов отлично подойдут бруски из хвойных деревьев.
Абсолютное заблуждение, что брус 150х150 мм или 200х200мм соответствует требованиям строительства углов. Этот материал обеспечивает нужную жёсткость, но способствует значительным потерям тепла. Брус в углу не оставляет свободного пространства для укладки утеплителя.
Ошибки с крепежом.
Правильный выбор крепёжных элементов – важный момент.
Опытные строители, возводя углы в каркасном доме, никогда одновременно не применяют перфорированные уголки и чёрные саморезы, предназначенные исключительно для фиксации гипсокартона. Данные крепёжные элементы легко устанавливаются в дерево, их стоимость не высока, но вместе обеспечить необходимый запас прочности они не могут.
Нельзя недооценивать правильный выбор крепежей.
Допустимо использовать желтоватые или серебристые саморезы, их толщина не должна быть менее 5 мм. В этом случае разрешено применение перфорированного уголка.
Крепление самого каркаса выполняется только гвоздями, длиной не менее 90 мм.
Общие сведения

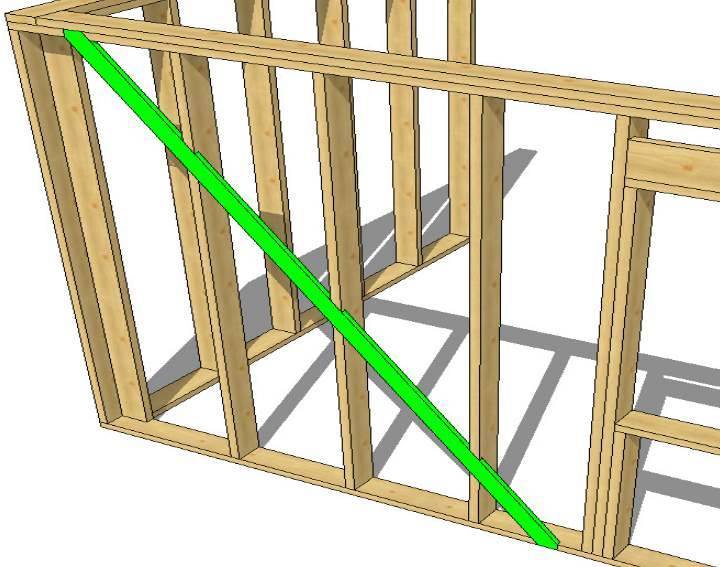

Максимальное качество и надежность дают деревянные подпорки полнотелого вида. Но если пристройка не массивная, то не запрещается применять гибкие укосины, сделанные из металла в виде пластин, лент и шпилек. Самый удачный угол, под которым требуется монтировать подпорки, составляет 45 градусов. Но очень часто бывает так, что конструкция (размещение стен по отношению друг к другу, наличие дверных и оконных проемов) не дает возможность использовать их таким образом, и максимум, что получится сделать – 60 градусов
В таком случае важно разместить увеличенное число укосов в один ряд
Деревянные или металлические – разновидности укосин
Если говорить про конструкции из металла, они обладают более существенную массу, и потому используются куда реже деревянных аналогов. К слову, в остальных странах отдают преимущество именно им. Установка таких укосов выглядит по-другому – они монтируются в виде креста. Из-за этого, добавляя большую массу, можно в полной мере быть уверенным, что эти подпорки справятся с огромным давлением и нагрузкой. Слабой частью будут последствия наличия металла – если гидроизоляция будет монтирована некачественно, а влага попадет к металлическому профилю, а еще начнется процесс образования ржавчины.
Мифы об укосинах
Довольно часто можно сталкиваться с мнением о том, что внутри каркасного дома укосины являются не больше, чем прихотью застройщиков. Говорят, что их придумали лишь для того, чтобы получить от клиентов куда больше средств. В действительности все совсем не так. Подтвердить это способны люди, которые знакомы с физическими законами.
Именно каркасная жесткость помогает ему выстаивать в плохую погоду, или не свалиться под воздействием силы тяжести. Существует еще и миф о том, что можно произвести замену подпорки наружной отделкой – это ерунда. Да и правда, при выстраивании простого маленького хозяйственного блока можно упустить их выстраивание. При такой ситуации наружная отделка бывает сделана только кафелем и плиткой, или если доски для отделки будут размещены лишь под углом в 45 градусов.
Есть ошибочное мнение о том, что ставить укосины внутри каркасного дома требуется лишь для внешних стен, а внутри дома они не нужны. В выстроенном по такой технологии здании давление от кровли, каркаса и стен будет перекладываться лишь на те стены, на которых есть укосы, т.е. на внешние. А вот внутренние спустя время начнут деформироваться и потянут за собой конструкцию в целом. Неверным будет и то мнение, что укосины и распорки в каркаснике – понятие идентичные. В действительности, распорки тоже являются вертикальными досками, как и остальные каркасные части, которые лишь устанавливают в здания с высотой в 3 метра и больше, которые играют роль устранения дощатой пружинистости.
Но пространственную жесткость они не придадут, что даст каркасу возможность не заваливаться спустя время, то наклонится и это 100%
После всего сказанного выше мы еще не рассказали вам все обо всех фактах, чтобы убелить в важности монтажа укосин, и можно показать несколько примеров фото каркасников, которые были монтированы без подпорок, и что с ними станут спустя время
Варианты утепления угла
Если при строительстве каркасного дома был выбран закрытый или скандинавский вариант теплых углов, то их дополнительное утепление производится до внешней обшивки дома, поскольку потом эту работу выполнить будет невозможно.
Полость угла снаружи заполняется пеноплексом, возможные щели устраняются с помощью монтажной пены, либо в качестве утеплителя используется базальтовая или минеральная вата. Использование базальтовой ваты предпочтительнее, хотя она несколько дороже.
Обычная минеральная вата со временем теряет свои изоляционные свойства, она значительно сильнее впитывает влагу и, по сравнению с базальтовой, имеет меньший срок службы.
Для дополнительной защиты можно использовать жидкий утеплитель. Он может наноситься обычной кистью в несколько слоев. Такой состав обеспечивает не только надежное утепление, он обладает противопожарными и гидроизоляционными свойствами. Можно использовать:
Приобретая подобные составы, внимательно ознакомьтесь с инструкцией и областью применения, и непременно обращайте внимание на вес приобретаемой теплоизоляционный смеси. 1л весит не больше 600-650 гр., только в этом случае теплоизолирующий состав может считаться качественным
После утепления такой угол скрывается под элементами внешней обшивки.
Для утепления вертикальных поверхностей используют жесткие плиты утеплителя, например, пенопласт или пенополистирол, которые обладают низкой теплопроводностью, поскольку сыпучие и неплотные виды утеплителя быстро ссыпаются вниз или сминаются, переставая выполнять свои функции. В этом случае вскоре значительно возрастают затраты на обогрев жилища.
Недостатком таких плит является токсичность при горении. Если утепление производится различными видами минеральной или каменной ваты, ряды плит дополнительно укрепляются распорками, укладывать маты из подобного утеплителя друг на друга нецелесообразно.
Дополнительно такие распорки увеличивают жесткость каркаса и позволяют облегчить монтаж внутренней обшивки дома. Расстояние между вертикальными стойками должно быть 59-60 см. В этом случае не будет щелей между матами утеплителя. Для круглогодичного проживания толщина минерального утеплителя должна быть не менее 150 мм.
Возведение крыши
Существует много видов крыш (вальмовые, сводчатые, бубновые, шатровые и др.), но чаще всего при строительстве домов используют двускатную крышу. Возводится такая крыша довольно быстро и легко.
- Сначала на перекрытие монтируется мауэрлат, к нему потом будет фиксироваться стропильная система. Для изготовления стропил обычно применяют доски, их ширина равняется 100 мм, а толщина 50 мм.
- Монтаж стропил выполняется под углом 45 — 50 градусов. Изготавливать их можно на площадке или же прямо на крыше. Между собой сверху стропила соединяют обычными гвоздями (торцевое соединение). Чтобы обеспечить им лучшую жесткость необходимо отступить от верхнего соединения 700 мм и приколотить ригель, в результате стропила будут похожи на букву «А». На мауэрлат ставят нижние концы и крепко их фиксируют. Обязательно нужно делать выпуск примерно в 250 – 300 миллиметров.
- В первую очередь монтируются крайние стропила, их размещают сзади и спереди дома. Посередине стропил необходимо выполнить прогон и укосины, это поможет обеспечить лучшую фиксацию и жесткость конструкции. Далее стропила устанавливают посередине здания и сверху приколачивают доску коньковую. Теперь осталось выполнить монтаж остальных стропил. Для обшивки фронтонов можно применить СИП панели.
- Далее выполняется обрешетка. Для её создания потребуются доски шириной от 100 миллиметров, в толщину от 25 миллиметров. Доски фиксируют к стропилам, при этом выдерживается шаг 50 мм. Для их фиксации применяют обычные гвозди.
Схема устройства обрешетки
Как только обрешетка будет готова на неё укладывается рубероид, его можно настилать в один слой или в несколько, он обеспечит гидроизоляцию. Укладывать его необходимо по вертикали, при этом обязательно выдерживать нахлёст около 100 — 130мм. Для того чтобы прикрепить рубероид к обрешётке применяют небольшие гвоздики или степлер. Вот и всё, теперь осталось выбрать и уложить кровельный материал.

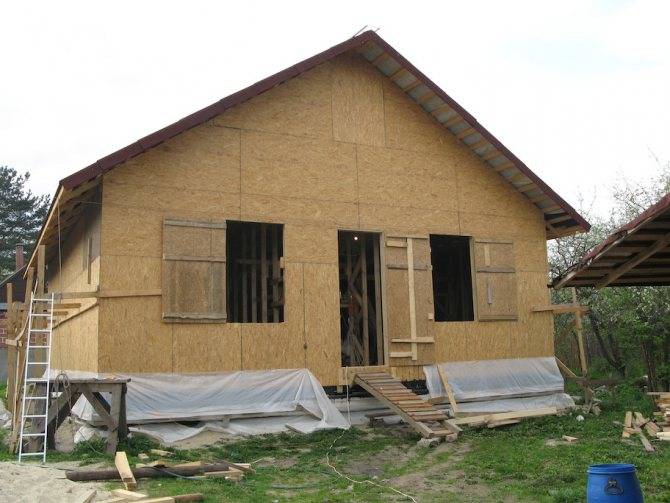

Каркасный дом возведенный по канадской технологии
Как вы сами смогли убедиться строительство каркасных домов, использую канадскую технологию — посильная задача даже для тех, кто не совсем силен в терминологии и практике их возведения. Однако на сооружении каркаса, строительство дома не заканчивается.
Предстоит еще огромный перечень работ, по внутренней и внешней отделки. Установка окон, дверей, подвод коммуникаций к дому, отделка фасадов — это лишь небольшой список того, что еще нужно сделать. Утешением же для вас должно являться то, что основной фронт работ уже выполнен. Построенный дом по канадской технологии будет радовать вас и ваших близких на протяжении многих лет.
