Тёплый пол под линолеум

Монтаж электрического теплого пола под линолеум

Пленку с встроенными нагревательными элементами продают квадратными метрами. При расчете необходимых потребностей надо учитывать наличие стационарной мебели, колонн. Не понадобится обогрев под бытовой техникой, электроникой.

Специальный набор для монтажа пленочного теплого пола под линолеум

В обычной комплектации, как правило, есть:

• нагревающаяся пленка;
• монтажные клеммы;
• ленточная изоляция со слоем битума.

Также понадобятся следующие изделия:

• Соединительный кабель. Им подключают нагреватели к сети питания 220 V.
• Термостат с датчиком температуры, включающий и выключающий систему по заданному пользователем алгоритму.
• Автомат, защищающий от скачков напряжения.
• Инструменты и расходные материалы. Эти изделия приведены в следующей таблице.

Для воспроизведения технологии применяют такую последовательность действий:

Иллюстрация	Описание рабочих операций
	В стене создают углубление и канал, устанавливают термостат, электрические провода.
	Всю площадь ровного пола закрывают вспененным полиэтиленом. Толщина материала – не более 5 мм. Выбирают разновидность со слоем фольги. Эта сторона устанавливается вверх. Щели заклеивают металлизированным скотчем.
	По установленному плану комнаты раскладывается пленка. Следят, чтобы медные проводники инфракрасного теплого пола под линолеум находились с нижней стороны. При  необходимости, отрезают определенные участки, но только в тех местах. Где сделаны специальные пометки.
	Клемму вставляют под поверхностную пленку и зажимают плоскогубцами, чтобы обеспечить надежный электрический контакт с токопроводящей шиной. Не применяют слишком большие усилия. С нижней стороны приклеивают битумную изолирующую ленту. В центральной части одной из нагревательных линий устанавливают датчик температуры.
	В зависимости от типа финишного покрытия и будущих нагрузок под ним создают слой из полиэтиленовой пленки. При установке фанеры под линолеум на деревянный пол будет создана достаточная жесткость. Если крепление этих листов делают саморезами, точно рассчитывают места установки крепежа. Это предотвратит повреждение проводящие части нагревателей.

Монтаж пленки

Для начала нужно знать о требованиях к инфракрасному полу под линолеум:

1. Мощность не должна быть выше 150 Вт на квадратный метр.
2. Мощность терморегулятора вычисляется путем умножения мощности пола на квадратуру.
3. Пленочный теплый пол нельзя стелить в тех местах, где предполагается размещение мебели и бытовой техники.
4. Терморегулятор располагается на той стене, которая будет ближе к месту подключения.

Секреты мастеров: правильный монтаж теплого пола под линолеум

В первую очередь необходимо проштробить в стене канал для электропроводки и подготовить место для установки регулятора температуры.
Сенсорный термодатчик устанавливается максимально близко к регулятору температуры. Лучше всего сделать углубление в подложке и спрятать его туда: несмотря на то, что он имеет плоскую форму, может образоваться небольшой бугорок, который будет мешать укладке линолеума

После этого можно начинать укладывать электрический пол.
Важное условие: нужно соблюдать соотношение ширины полосы к ее максимальной длине. Удобнее пользоваться рулонами шириной 1 метр, при этом максимально возможная длина равна 4,5 м

Укладку надо рассчитать таким образом, чтобы было как можно меньше стыков.
Край, противоположный от места подключения, нужно изолировать битумной изоляцией. Стыки скрепить между собой малярным скотчем, с интервалом примерно 10-15 см.
Разрезание материала допускается только по светлому сектору, черное напыление повреждать нельзя.
При производстве теплого пола используется последовательное соединение медных жил, поэтому и подключение системы к электрической сети должно быть таким же.
Для подключения нужно использовать медные зажимы, которые идут в комплекте. В месте для подключения (оно обозначено в инструкции) устанавливается зажим таким образом, чтобы нижняя его часть находилось между медной жилой и пленкой, а верхняя лежала на пленке. После чего нужно сжать пассатижами зажим с таким усилием, чтобы он пробил верхний слой пленки, но не повредил медную жилу. На местах подключения также необходима битумная изоляция.

Установка и подключение терморегулятора

Термостат работает от напряжения 220 В, поэтому его можно подключать напрямую к розетке. Но лучшим решением станет подключение к автоматическому выключателю, который обесточит пол при коротком замыкании.

Подробнее почитать о выборе и настройке в статье: Терморегуляторы для теплого пола.

Последовательность выполнения работ будет следующей:

1. Подсоединить провод, подающий напряжение на пленочный пол к соответствующему выходу из регулятора температуры.
2. Согласно техническому паспорту устройства подключить цепь.
3. В случае соединения термостата с автоматическим выключателем проводка подключается к клеммам F и L, где F – фаза, а L – ноль.
4. Если же используется прямое подключение к розетке, то определить фазу и ноль можно с помощью индикаторной отвертки.
5. После подачи питания нужно установить регулятор температуры в минимальное положение, затем включить обогрев пола рубильником и установить максимальную температуру. Характерный щелчок станет сигналом о том, что регулятор температуры подключен правильно.

Особенности и виды линолеум Таркетт

Линолеум Таркетт отличаются вариативностью применения в зависимости от назначения покрываемой площади. Для каждого вида помещений имеется определенный тип продукта. Производитель выделяет:

• бытовой (предназначен для жилых площадей);
• полукоммерческий (наделен улучшенными характеристиками: толщина от 3,5мм, дополнительный защитный слой. Подходит для офисов, отелей с небольшой проходимостью);
• коммерческий (высокопрочное покрытие с максимальной износостойкостью. Применяется в общественных заведениях: больницы, аэропорты, банки, учебные заведения);
• линолеум со специальными свойствами (предназначен для промышленных помещений, транспорта и наделен противоскользящими, антистатическими и звукоизоляционными свойствами).

Достоинства:

Весь ассортимент линолеума Таркетт – достойное решение и лучшая альтернатива напольного покрытия, имеющая впечатляющие показатели и достоинства, среди которых можно выделить:

• длительный срок службы;
• выносливость и износостойкость;
• доступная цена;
• европейское качество;
• безопасность для жизни;
• звуко- и шумоизоляция;
• эстетичный внешний вид;
• широкая цветовая гамма;
• многообразие дизайнерских воплощений;
• антистатичность;
• устойчивость к выцветанию;
• простота укладки и использования;
• одно- и многослойность;
• производство в соответствии с ГОСТ;

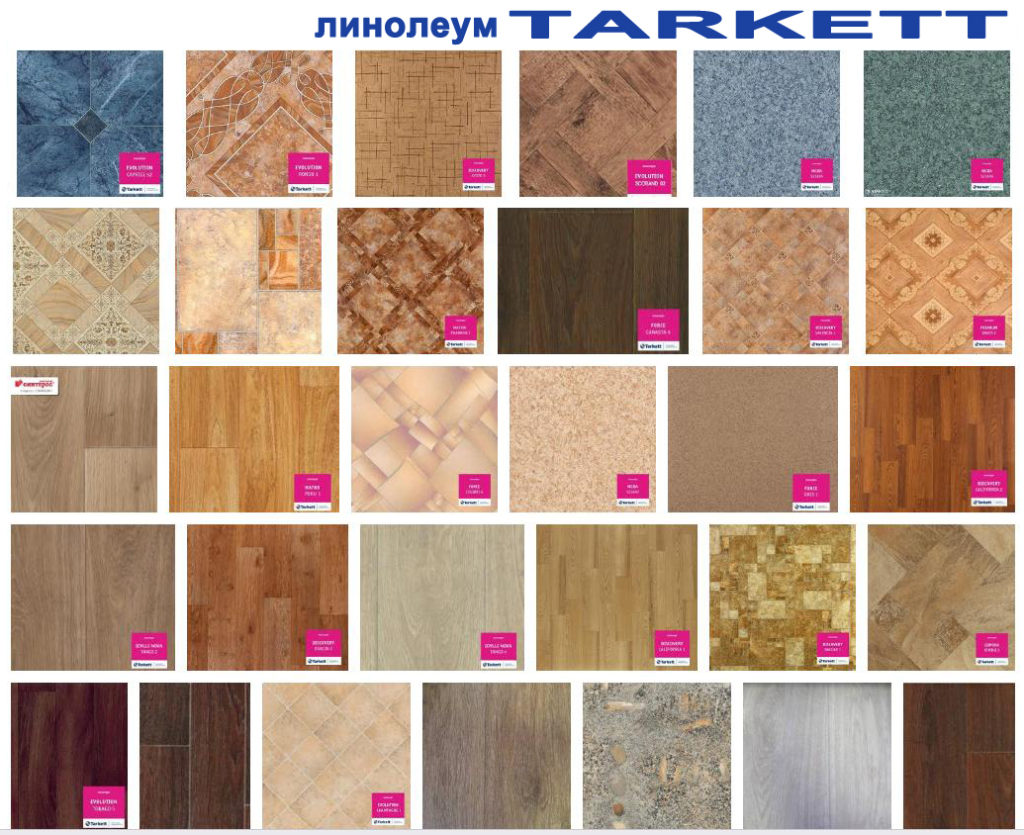

Текстуры

Линолеум Таркетт представлен в широкой интерпретации текстур. Это позволяет разнообразить любой интерьер и подобрать коллекцию под условия индивидуального стиля помещения. Наиболее актуальные направления имитации:

1. Дерево;
2. Натуральный камень;
3. Каменная крошка;
4. Мрамор;
5. Кафельная плитка.

Особенность такого напольного покрытия еще и в том, что его очень просто настилать. Для этого не нужны специальные навыки и инструменты.

Применение

Производитель Таркетт всегда рекомендует при выборе линолеума ориентироваться на толщину и класс прочности листа. Для бытовой сферы применения подходят следующие маркировки:

• комнаты с низкой нагрузкой (кабинет, спальня, гардеробная) – 21 класс, толщина до 3мм;
• комнаты со средней нагрузкой (гостиная) – 22 класс, толщина от 3 мм;
• комнаты с высокой нагрузкой (детская, прихожая, кухня, ванная) – 23 класс, толщина от 3мм.

Для полукоммерческого и коммерческого линолеума применяют повышенный класс истираемости (F), толщину рулона от 2 мм и класс износостойкости от 31 до 43 в зависимости от проходимости и общественного назначения.

Что такое инфракрасный теплый пол

Чтобы дать объективную оценку системе, нужно представлять, что это такое и как используется, как реализовать конструкцию. Только так можно будет отделить, какие отзывы написаны в рамках рекламной акции, а какие правдивые.

Теплый пол в деревянном доме может быть водяной и электрический. К электрическим видам относятся:

1. Нагрев кабелем.
2. Нагрев от электрического мата.
3. Инфракрасный нагрев от специальной пленки.

Инфракрасный пол — это система, нагрев в которой происходит от специальной пленки или при помощи стержней. Пленка внутри имеет электропроводящую систему, которая нагреваясь производит инфракрасное излучение. Стержни просто закладывают в стяжку. Такое тепло воздействует на половое покрытие, мебель, вещи, нагревая их. Конструкция монтируется под любое покрытие и является одной из новинок, поэтому сказать какой вариант лучше, сложно.

Применяют теплые инфракрасные полы в двух случаях:

1. Когда центральной системы отопления недостаточно, используют как дополнительную.
2. Как единственный источник обогрева комнаты.

Споры на форумах о том, как лучше — использовать теплый пол как дополнительный источник тепла, или лучше добавить количество радиаторов, не прекращаются по сей день. Ответить однозначно на этот вопрос нельзя. Как сделать правильнее решать нужно индивидуально, отталкиваясь от каждого конкретного случая. Традиционно инфракрасный пол в частном доме монтируют вместе с системой отопления.

Актуально такое отопление в кухонных и ванных комнатах, особенно где покрытие керамическая плитка. В гостиных и детских инфракрасный пол тоже применяется, но полезен ли такой обогрев, ответить точно нельзя. Нужно чтобы прошло хотя бы 50-70 лет после их использования.

Из курса физики можно извлечь, что теплый воздух от радиаторов нагревается и поднимается к потолку, там остывает и опускается к полу. Поэтому даже при точном расчете радиаторов пол в доме может быть холодным. В системе обогрева полов инфракрасным излучением картина полностью меняется. Тепло проходит через покрытие, нагревая пол, мебель, стены и даже самого человека. А значит ноги жильцов всегда будут находится в тепле. Казалось бы, это дает полный ответ на вопрос какой лучше выбрать пол, но не все так просто.

Подключение системы

После того как электрические теплые полы под линолеум уложены необходимо подключить их к электросети:

• На стену монтируется терморегулятор. Он должен находиться в легкодоступном месте, но так, чтобы до него не могли дотянуться дети.
• К термопленке подводятся провода питания. Для обеспечения ровной поверхности их можно убрать в плинтуса имеющие кабель-канал, в штробу или пластмассовый короб.
• Затем провода подсоединяются к термостату в соответствии с прилагаемой к нему схемой подключения.
• Под пленку устанавливается термодатчик, необходимый для измерения температуры нагрева, и подсоединяется к терморегулятору.
• Все провода питания, которые подходят к термопленке, следует обжать в контактном зажиме. Токопроводящая жила в диаметре должна быть больше 3 мм. В случае использования проводов тоньше данного значения в месте контакта с зажимом их следует загнуть в два слоя.
• На медный контакт термопленки устанавливается контактный зажим, который затем нужно плотно зажать при помощи пассатижей. Подключать контакт напрямую, не применяя данный зажим, запрещается.
• Чтобы поверхность пола оставалась ровной, необходимо вырезать подложку под контактами и термодатчиком.
• Места отреза пленки необходимо заизолировать специальным материалом. Также с обеих сторон закрываются изоляцией на основе битума подсоединенные оголенные провода.
• Чтобы во время ходьбы нагревательная пленка не смещалась ее необходимо зафиксировать к полу двухсторонним скотчем.
• Терморегулятор подключается к электросети. Проводится проверка системы на работоспособность. В целях безопасности и для удобства его следует подключать к электросети через отдельный автомат. Тестирование проводится при температуре нагрева не более 30°С. Проверять нужно каждый лист.
• После окончания установки инфракрасного теплого пола на него укладывается гидроизоляционный материал, как правило, это полиэтиленовая пленка. Ее следует укладывать внахлест примерно на 20 см и зафиксировать скотчем.

Чем привлекателен тёплый пол под натуральным линолеумом?

Не смотря на то, что магазины стройматериалов предлагают сегодня широкий ассортимент напольного покрытия, материалы из натуральных компонентов всегда пользовались спросом как среди опытных строителей, так и среди народных «самоделкиных». Сочетание обогреваемой поверхности и экологически чистых продуктов является основной составляющей современного частного строительства.

Качественно сделанный тёплый пол под линолеум и отзывы имеет соответствующие, в первую очередь это касается преимуществ материала, в состав которого входят:

• льняное масло;
• древесные опилки;
• известняковый порошок;
• натуральные красители;
• джутовая ткань.

Натуральный линолеумный материал, или так называемый мармолеум, помимо экологичности, отвечает целому ряду требований:

• легко очищается от пыли;
• не способствует распространению пламени;
• не накапливает электростатический заряд;
• устойчив к этиловому спирту, неконцентрированным кислотам, жирам и щелочи;
• возможность решения любых дизайнерских идей.

Аналогичный тёплый пол под линолеум, изготовленный из ПВХ, в отличие от мармолеума обладает специфическим запахом, который может перечеркнуть все комфортные ощущения. Чтобы не ошибиться при покупке мармолеума, нужно знать, что он выпускается в трех вариантах и делится на следующие классы:

• 21-23 – для строительства частных домов;
• 31-33 – для промышленных помещений;
• 41-43 – для коммерческого применения в помещениях с большой нагрузкой.

Мармолеум конструктивно делится на три вида:

• рулонный в рулонах шириной по 2 м;
• панельный размером 90х30 см;
• плиточный с замковыми соединениями, плитки размерами 30х30 и 50х50 см.

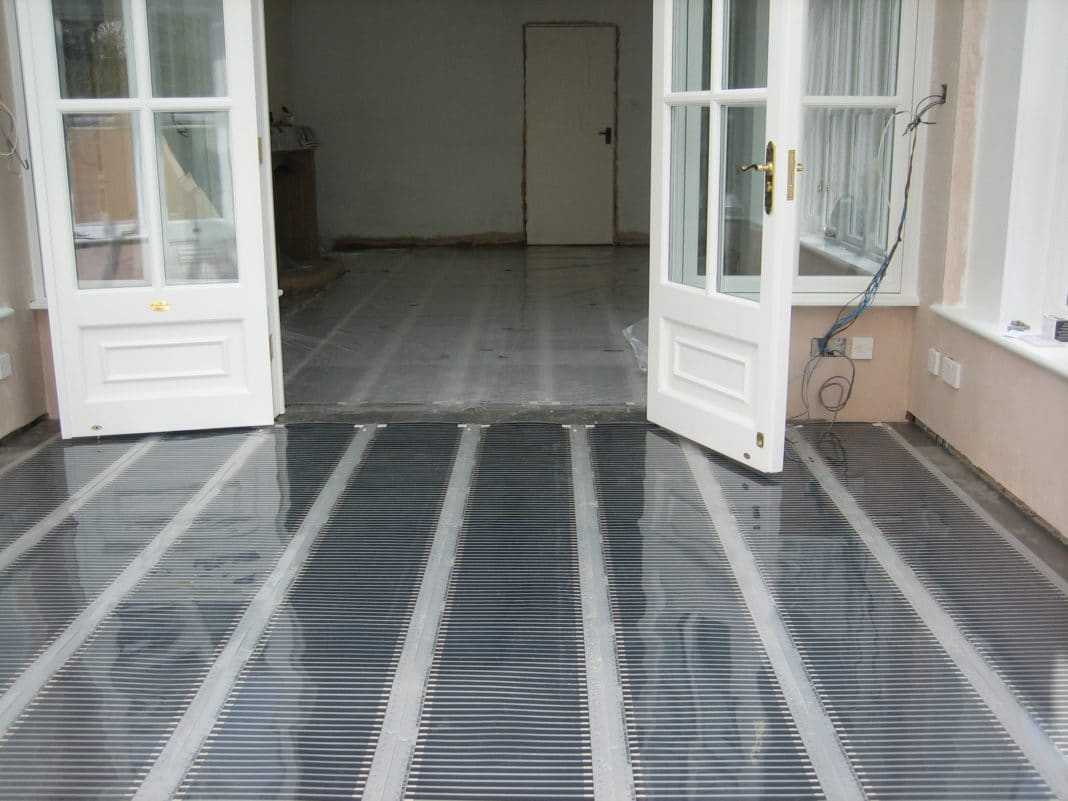

Технология укладки пленочного теплого пола

Монтаж инфракрасного теплого пола под линолеум проводится по стандартной технологии, включающей монтаж, подключение к сети, подсоединение пленки к терморегулятору. Инструкция подробно расписана здесь.

Для желающих выполнить работы своими руками, приведем технологию монтажа.

Монтаж

Пошаговый алгоритм выполнения монтажных работ следующий:

в соответствии с длиной помещения пленка режется в размер по обозначенным полосам

Резать нужно очень аккуратно и осторожно, чтобы не повредить токопроводящую медную полосу или излучающую ИК-лучи, карбоновую;. Пленка режется по отметке.

Пленка режется по отметке.

свободные, не подключенные к проводке, медные контакты заделываются битумным скотчем (из можно найти в составе комплекта), который должен их закрыть. Для этого отрезанным кусочком скотча охватывают пленку с двух сторон и сильно сжимают;

Изоляция освободившегося контакта.

• пленка настилается на утеплитель по ранее разработанной схеме, после чего крепится к фольге скотчем. Укладывать нужно медной полосой вниз;
• подключается клемма-клипса. Для этого один лепесток клеммы вводится между слоями пленки на медную полосу и обжимается пассатижами;

К токоприводящей полосе подсоединяется клемма.

Лепестки обжимаются.

концы подводящих проводов зачищаются специальными пассатижами от изоляции, после чего подключаются к клемме. Зажим производится пассатижами;

Провода подключаются к клемме.

оголенные места изолируются двумя полосками битумного скотча — накладываются с двух сторон и плотно сжимаются. Для полной герметичности изоляции пузырьки воздуха, оставшиеся между скотчем, удаляются;

Изоляция мест подключения электроэнергии.

Пленка поднимается, с обратной стороны заводится термодатчик.

Датчик крепится скотчем к пленке.

• под штатную проводку датчика в утеплителе (подложке) делается разрез, куда и прячутся провода;
• пленка повторно крепится к фольге;
• под клеммы и подводящие провода вырезаются небольшие углубления — они не должны быть выше пленки;
• спрятанные клеммы и провода проклеиваются металлизированным скотчем.

Подключение к электросети

Подключение инфракрасной пленки к розетке категорически запрещается. Поэтому подача напряжения на карбоновые полосы проводится через терморегулятор. Его нужно запитать через УЗО (устройство защитного отключения), известный в народе, как полуавтомат. Провода должны быть цельными от УЗО до терморегулятора. Никаких скруток, наращиваний и т.д. — возможен перегрев из-за плохого контакта.

Обязательно должно быть заземление, т.к. при пробое пленки напряжение сразу же попадает на фольгу. А это чревато неприятными последствиями. Принципиальная схема подключения приведена на схеме ниже.

Принципиальная схема подключения к сети, где:

• красный провод — плюс;
• голубой — минус;
• зеленый — земля.

Подключение терморегулятора

Регулирование температуры помещения производится с помощью терморегулятора. Поэтому к нему, помимо питающих инфракрасную пленку проводов подключается штатная проводка датчика температуры, который нельзя самостоятельно удлинять — искажаются данные термометра. Порядок и схема подключения у разных производителей может отличаться. Поэтому отсылаем читателей к инструкции производителя, которая всегда прилагается к терморегулятору.

Сама пленка может подключаться с одной стороны, с пересечением проводов, и с двух, когда проводка не накладывается друг на друга. Несомненный плюс второго методы — полностью исключается нагрев изоляции в месте пересечения с последующим замыканием проводов. Минус — нужно больше питающего провода.

Схема одностороннего подключения с пересечением проводов.

Двухсторонняя схема подключения.

Теплый пол под линолеум

Линолеум – недорогое напольное покрытие, которое используется как в жилых, так и коммерческих помещениях.

Можно ли класть линолеум на теплый пол?

Как установить теплый пол под линолеум?

Теплый электрический пол под линолеум должен соответствовать требованиям по электрической и пожарной безопасности, а также к температуре поверхности пола.

Линолеум обладает высокой износостойкостью, водостойкостью и антистатическими свойствами.

Выбор линолеума

По способу изготовления

По способу изготовления линолеум различается на натуральный, виниловый, резиновый, алкидный и другие.

Натуральный линолеум изготавливается из натуральных компонентов.

Линолеум из натуральных компонентов устойчив к деформации.

Натуральный линолеум подходит для применения с теплым полом.

Виниловый линолеум (ПВХ – линолеум) изготавливается из поливинилхлорида с добавками для усиления прочности и жесткости. В основе ПВХ — линолеума может быть тканевой или теплоизоляционный слой. Дешевые варианты винилового линолеума не содержат основы.

Запах со временем (2 — 3 недели) полностью исчезает, вредные выделения – нет.

По прочности защитного слоя ПВХ — линолеум различается на бытовой и коммерческий.

Виниловый линолеум возможно применять с теплыми полами.

Резиновый линолеум (релин) изготавливается на резиновой основе из синтетического каучука с добавками.

Резиновый линолеум деформируется при нагреве, поэтому не используется на теплые полы.

Коллоксилиновый линолеум (нитролинолеум) изготавливается из нитроцеллюлозы, гипса и коллоксилина без основы.

Нитролинолеум обладает влагостойкостью и эластичностью!

Глифталевый (алкидный) линолеум изготавливается из глифталевого полимера с использованием наполнителей на тканевой основе.

При нагревании деформируется, поэтому не используется на теплые полы.

Классификация линолеума

Линолеум классифицируется по нескольким параметрам:

Метод изготовления:

• Гетерогенный (многослойный) линолеум, состоящий из нескольких слоев различной толщины и свойств.
• Гомогенный (однослойный) линолеум, изготовленный из одного слоя материала.

Тип поверхности:

• Гладкий линолеум.
• Рельефный линолеум с различными рисунками и текстурами.

По назначению:

• Бытовой линолеум, который используется для жилых помещений;
• Коммерческий линолеум, который используется для офисных, торговых и других общественных помещений;
• Спортивный линолеум, который используется для спортивных залов.

Класс износостойкости:

• 21 класс – жилые помещения, низкая проходимость;
• 22 класс – жилые помещения, средняя проходимость;
• 23 класс – жилые помещения, высокая проходимость;
• 31 класс – общественные помещения, низкая проходимость;
• 32 класс – общественные помещения, средняя проходимость;
• 33 класс – общественные помещения, высокая проходимость.

Типу фиксации:

• Клеевой линолеум, который укладывается на основание с использованием клея.
• Неклеевой линолеум, который укладывается на основание без использования клея.

По экологической безопасности:

• Натуральный линолеум, не содержащий вредных веществ.
• Линолеум с низким содержанием вредных веществ.

Линолеум на теплый пол

Можно ли на теплый пол стелить линолеум?

Линолеум на теплый пол должен обладать следующим характеристиками:

• Линолеум для теплых полов должен обладать теплопроводностью не менее 0,25 Вт/м*К.
• Линолеум должен обеспечить максимальную теплопередачу от поверхности теплого пола.

• Под теплый пол укладывается теплоизоляционный слой, предотвращающий потери тепла от перекрытия вниз.
• Линолеум для теплого пола должен быть тонким и гибким, чтобы не препятствовать передаче тепла от теплого пола к помещению. Толщина линолеума не должна превышать 4 мм и обеспечивать хорошую теплопроводность.

Маркировка

Часто производители линолеума предлагают специальные коллекции покрытия на теплый пол. Линолеум из таких коллекций обладает необходимыми характеристиками.

Линолеум для теплых полов имеет специальную маркировку «Теплый пол» или «Warm floor»!

Выбор теплого пола

Мощность теплого пола должна находиться в диапазоне 150 — 230 Вт/м². Температура поверхности не должна превышать 32 градусов Цельсия.

При длительных воздействиях с большими температурами со временем проявляется деформация линолеума.

Теплый пол должен иметь сертификаты качества и безопасности.

Кроме того, небольшая толщина и длительные сроки эксплуатации пленочного пола, простота его монтажа делают инфракрасный теплый пол под линолеум оптимальным для практического применения.

Укладка линолеума: особенности

Под линолеум с подогревом необходимо уложить фанеру или какой-либо другой подобный материал. Благодаря этому покрытие будет лежать ровно и нагревательные элементы не будут повреждены. Не стоит укладывать ДВП, так как выделяет формальдегиды.

Фанера фиксируется к поверхности дюбелями или саморезами. Делается это очень аккуратно, чтобы не повредить термопленку. Толщина листов фанеры должна быть больше 6 мм. Более тонкая она будет эластичней, что может привести к ее вздутию, если расстояние между крепежами будет большим.

Тонкую фанеру следует закреплять через каждые 15 см, при этом ширина термопленки должна быть от 0,5 м. Саморезы вкручиваются по кромкам листов или на месте разреза, то есть с шагом 17 см. Довольно сложно это сделать, не испортив нагревательные пластины, по этой причине выбирать стоит более толстый материал, однако прогреваться он будет хуже.

Чтобы тепло поднималось, подложка должна обладать большим тепловым сопротивлением по сравнению с фанерой.

Затем линолеум укладывается обычным методом. Если комната площадью меньше 20 м2, то клей можно не использовать.

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Установка конструкции теплого пола водяного на деревянный пол

Ниже уточнены требования к системам этого типа:

• Чтобы повысить эффективность трубы не устанавливают в свободном пространстве между элементами строительной конструкции. Следует помнить о том, что воздушные промежутки плохо передают тепло.
• Будет лучше исключить непосредственный контакт с материалами из дерева.
• Также пригодится отражение полезного инфракрасного излучения в сторону комнаты.
• Укладка труб должна быть выполнена с равными промежутками. Соответствующее расстояние несколько уменьшают около наружных стен, окон.
• Общую длину одного контура трубопровода не следует делать более 80-100 м.

Монтажная пластина

В паз этого изделия вставляется труба. Металл хорошо проводит тепло. Отражающая поверхность направляет ИК-излучение в нужную сторону.

Пластины устанавливают на специальных полимерных подложках с выступамиДля монтажа используют промежутки между досками, или фрезеруют пазы с нужными параметрами

Стандартные схемы монтажа:

• опорные элементы;
• доски;
• монтажные пластины;
• трубы;
• гидроизоляция;
• финишное покрытие;
• специальные пазы.

Полимерные маты с фигурными выступами удобны для монтажа. Они сами создают хорошую изоляцию снизу, не пропускают влагу. Но такие изделия стоят дорого, поэтому ниже будут описаны более распространенные технологии:

Рисунок	Выполняемые рабочие операции
	По контуру помещения укладывают демпферную ленту из вспененного полимера. Она будет использоваться для компенсации расширения фанеры при повышении температуры. Ее фиксируют деревянной планкой, которая сформирует стенку первого канала. Далее устанавливают следующий деревянный элемент. Пластину теплообмена можно использовать, как мерный инструмент.
	Аналогичным образом создают следующие ряды. При необходимости, пластина обрезается ножницами по металлу. Некоторые модификации этих изделий создают с перфорацией, которая допускает выполнение соответствующих коррекций вручную. Их можно жестко крепить к основанию с применением строительного степлера.
	Когда вся рабочая площадь закрыта, в пазы вставляют трубы. На рисунке видно, как оставлены проемы для прохода труб сантехники. Аналогичным образом можно не устанавливать подогрев под сантехникой и другими стационарными предметами.
	Так как сверху будет устанавливаться линолеум для теплого пола, пригодится твердый слой из фанеры. Под ним монтируют пористый полиэтилен 4-5 мм. Он скроет мельчайшие неровности и обеспечит хорошую гидроизоляцию. Этот материал крепят саморезами аккуратно, чтобы случайно не повредить трубы.

При правильной укладке между пластинами не оставляют крупные щели

При использовании этой методики остаются свободные места на поворотах, возникают сложности при обработке древесных материалов. Такие недостатки можно исключить, применив специализированные укладочные материалы.

Универсальная пластина Thermotech

Это изделие создано на основе плиты из плотного пенополистирола. Он обладает достаточной прочностью, отменными изоляционными характеристиками. В нем созданы прямые и фигурные пазы, которые применяются для формирования поворотов. Верхний слой из алюминия отражает тепло и распределяет его равномерно.

Рисунок	Описание действий
	Перед установкой теплого пола на деревянном основании выполняют предварительную подготовку. Удаляют загрязнения, покрывают грунтовкой. Надо заранее составить план укладки. Это поможет приобрести необходимое количество материалов. Для фиксации на нижнюю сторону плитки наносят клеевой состав в пяти точках «конвертом».
	Точные размеры изделий облегчают выполнения рабочих операций. Качественную поверхность создать не сложно. Для изменения формы и размеров достаточно использовать стандартный канцелярский нож. Разрезы делают со стороны фольги.
	Хорошо получаются параллельные и перпендикулярные стыки. Не сложно будет сделать пустые пространства в местах установки колонн. Если есть стационарная мебель и другие свободные участки, их заполняют обычными плитами из полистирола с аналогичной толщиной и плотностью.
	Трубы вжимают в пазы (на прямых и криволинейных отрезках). Если труба выступает, используют соответствующий по весу груз, или двусторонний скотч.

Собранные системы  подключают к гребенке коллектора и проверяют, прежде чем устанавливать финишное покрытие.

Принцип монтажа и порядок укладки

Рассмотрим, как происходит укладка инфракрасного теплого пола под линолеум.

Способ укладки нагревателя сравнительно прост.

Рассмотрим порядок действий по монтажу теплого пола под линолеум:

«Грязные работы». Начать лучше со штробления на стене каналов под проводку для терморегулятора (пыль и грязь на боле поздних этапах будет ни к чему).
Подготовить основание. Под плёнкой не должно быть неровностей, трещин, вмятин и мусора. Бетонное основание выравнивается, на деревянный пол можно положить фанеру или ОСБ.
На бетонный пол обязательно стелется теплоизоляция. ОСБ или фанера – отчасти выполняют и эту функцию, но слой дешёвого пенофола не повредит (только без алюминиевого слоя).
Термодатчик располагается поближе к терморегулятору, в углублении подложки.
Плёнка. Согласно схеме укладываются листы плёнки. Стороной с медными полосами – вниз. Контакты разворачиваются в сторону стены с терморегулятором. Резать плёнку можно только по линиям, обозначенным производителем (тёмные полосы резать нельзя). Получившаяся кромка изолируется специальной лентой. Край плёнки, противоположный от места подключения, изолируется битумной лентой. Полосы между собой укладываются на небольшом расстоянии (примерно по 5 мм), приклеиваются к подложке скотчем.
Подключение. В комплектах есть медные клеммы, их последовательно подключают к медным полосам плёнки. Аккуратно и точно клеммы прижимают пассатижами. Они должны продавить верхний слой, но не повредить жилу. Места стыков обрабатываются битумной изолентой.
По инструкции подключается терморегулятор и датчик. Можно включать их напрямую в розетку, но отдельный автомат позволит обезопасить пол.
Пробный пуск

Обращать внимание нужно на то, прогреваются ли все секции равномерно, тестером проверяется качество изоляции. После удачного запуска пол обесточивается и можно стелить финишное покрытие.
Защитный слой

Слой фанеры защитит и плёнку от повреждений, и линолеум от усадки. Если есть возможность, лучше подбирать листы так, чтобы стыки совпадали со стыками на плёнке.
Линолеум. Нельзя стелить материал в тот же день, как его раскатали из рулона. На фанерную основу его раскладывают и дают несколько дней на разглаживание. После чего отрезается лишнее, а края придавливаются плинтусами. В больших помещениях этого может быть не достаточно, и линолеум приклеивается к основе двусторонним скотчем или мастикой.
