Технология укладки пеноплекса для теплого пола

Технология монтажа

Пол в доме представляет собой «пирог» из разных слоев, которые последовательно укладываются друг на друга, поэтому рассмотрим, как уложить всё качественно и в правильном порядке.

Гравий и песок

Сначала на грунт высыпается гравий. Он должен лежать равномерным слоем. Высота такой насыпи обычно составляет 30 – 40 сантиметров.

Гравий тщательно утрамбовывается, после чего покрывается песком (толщина — 10 сантиметров). Как и в первом случае, дальнейшая деятельность возможна только после прессования.

Бетон

Следующий этап — создание пола из армированного бетона. Материал должен высохнуть в течение определенного времени, поэтому к следующей стадии можно переходить только после перерыва. Продолжительность простоя может оказаться различной, но, как правило, она колеблется в пределах 1 – 2 недель. За это время бетон успевает приобрести необходимые свойства.

Гидроизоляционный слой

Когда он станет твердым, можно приступать к укладке гидроизоляционного слоя. Отличный вариант такого покрытия – полиэтилен. Он прекрасно справляется с повышенной влажностью и температурными перепадами. Кроме того, этот материал отличается невысокой стоимостью.

Утеплитель

Как только все будет готово, приступайте к укладке утеплителя. Чтобы осуществить монтаж пеноплекса, не нужны какие-то особенные знания.

Экструдированный пенополистирол укрывается еще одним гидроизоляционным слоем, о котором говорилось выше.

Бетонная стяжка

На полиэтилен укладывается бетонная стяжка. Она приготавливается особым образом. О том, как это сделать, можно прочитать на упаковке строительной смеси, применяемой для данных целей. Этот состав можно легко приобрести в специализированном магазине. Толщина стяжки должна быть не менее 5 сантиметров. Когда бетонный слой высохнет, можно будет начинать монтаж выбранного напольного покрытия (паркет, ламинат и так далее).

Особенности и преимущества

Благодаря своим замечательным конструктивным характеристикам утеплитель обладает следующими достоинствами:

• Снижение расхода энергии примерно на 20%., надежно удерживает тепло.
• Отличная прочность, что в свою очередь снижает вероятность технических деформаций и разрушений поверхности при применении пеноплекса для пола.
• Высокая устойчивость к влиянию химической среды.
• Продолжительность эксплуатации изоляционной продукции.
• Экологичность сырья, из которого изготовляется данный утеплитель.
• Доступность и приемлемость стоимости на товар. Имеет средний ценовой сегмент.
• Удобство при выполнении монтажных работ. Укладка пеноплекса на пол может выполняться в самостоятельном порядке.

Каким способом пользуемся мы?

Долгое время мы пользовались способом крепления трубы на арматурную сетку. Причин на то было много: цена, отсутствие иных предложений и дорогой привоз под заказ. Сейчас мы привозим якорные скобы и крепим трубы такером. Это заметно ускоряет процесс монтажа. Сложности возникают обычно, когда магистрали труб идут на близком расстоянии. Такер не проходит в промежуток между трубами и наш такер частенько делает ложные срабатывания. Пока неизвестно — это особенность всех такеров или только нашего.

Пеноплекс считается одним из лучших утеплителей для пола, благодаря своим техническим свойствам. Технология его укладки, хотя и имеет определенные нюансы, высокой сложностью не отличается, поэтому выполнить утепление пола пеноплексом сможет любой, кто обладает минимальными строительными навыками.

Утепление пола пеноплексом

Особенности и преимущества

Благодаря своим замечательным конструктивным характеристикам утеплитель обладает следующими достоинствами:

• Снижение расхода энергии примерно на 20%., надежно удерживает тепло.
• Отличная прочность, что в свою очередь снижает вероятность технических деформаций и разрушений поверхности при применении пеноплекса для пола.
• Высокая устойчивость к влиянию химической среды.
• Продолжительность эксплуатации изоляционной продукции.
• Экологичность сырья, из которого изготовляется данный утеплитель.
• Доступность и приемлемость стоимости на товар. Имеет средний ценовой сегмент.
• Удобство при выполнении монтажных работ. Укладка пеноплекса на пол может выполняться в самостоятельном порядке.

Основные технические характеристики пеноплекса

Пеноплекс можно использовать как моноутеплитель или в комбинации с трубами отопления

Оптимальной технологией в современном строительстве считается утепление поверхностей с помощью пеноплекса. У этого синтетического утеплителя есть целый ряд преимуществ по сравнению с аналогичными материалами:

• Хорошо выдерживает интенсивные нагрузки.
• Обладает жаро- и влагостойкостью.
• Экологически чистый материал, так как при его производстве не используются формальдегиды.
• Высокая степень звукоизоляции.
• Укладка пеноплексом – один из самых экономичных вариантов, так как не требуются дополнительные расходы.

Материал изготавливается в виде плит. Его структура состоит из воздушных ячеек, благодаря которым плита легкая, но при этом она не теряет своей жесткости. Пеноплекс чаще всего используют на таких поверхностях:

• теплый пол;
• грунт;
• бетонные перекрытия.

Толщина пеноплекса

При укладке пеноплекса на грунт его толщина должна быть больше

Перед началом работ часто встает о параметрах плотности и показателях толщины. Она зависит от теплопотерь, которые проходят через поверхность. Для пола по грунту и бетонной плиты в многоэтажном доме показатели будут разные, даже если оба объекта расположены в одном регионе.

Толщина плиты будет зависеть от того, где планируют делать стяжку и с какой целью она будет использоваться. Если речь идет об укладке пеноплекса под водяной теплый пол, толщина должны быть максимальной. Таким образом удастся снизить теплопотери, расходы на отопление будут меньше.

Рекомендованные значения толщины утеплителя под стяжку:

• Для бетонного пола в отапливаемом помещении – от 20 до 40 мм. Если стоит цель одновременно добиться звукоизоляции, лучше выбирать плиты толщиной 50 мм.
• На бетонную основу на грунте в неотапливаемом помещении снизу укладывают плиты от 100 мм.

Использование пеноплекса непосредственно на земле

Во-первых, необходимо выравнивать землю, которая будет использоваться в качестве основание, при этом расстояние до пола должно быть не меньше пятидесяти сантиметров.

Второй шаг — наполнение пространства керамзитом, песком или гравием на высоту до сорока сантиметров. При этом следует удостовериться в соблюдении горизонтальности.

Третий шаг — укладка пеноплекса, но в начале, следует проверить теплоизоляционный материал на наличие неровностей и сколов, при обнаружении их следует удалить. Материал должен быть не менее пяти сантиметров толщины. Листы при укладке прижимать друг другу плотно, не создавая щели, места соединения склеиваются специальным скотчем, чтобы в них не попадала влага.

По краям строение огораживают листами рубероида или полиэтилена, сверху пеноплекс также покрывают этими материалами, затем на них монтируется слой цемента, и металлической сетки для его укрепления, при этом толщина стяжки должна быть пять сантиметров.

Важно! Помните, что стяжка должна быть строго горизонтальной, в противном случае при укладке напольного покрытия можно столкнуться с серьезными трудностями. Какой вид пола можно использовать:

Какой вид пола можно использовать:

• паркетная доска;
• ламинат;
• линолеум;
• любой вид керамической плитки;
• полимерное покрытие;
• деревянные доски;

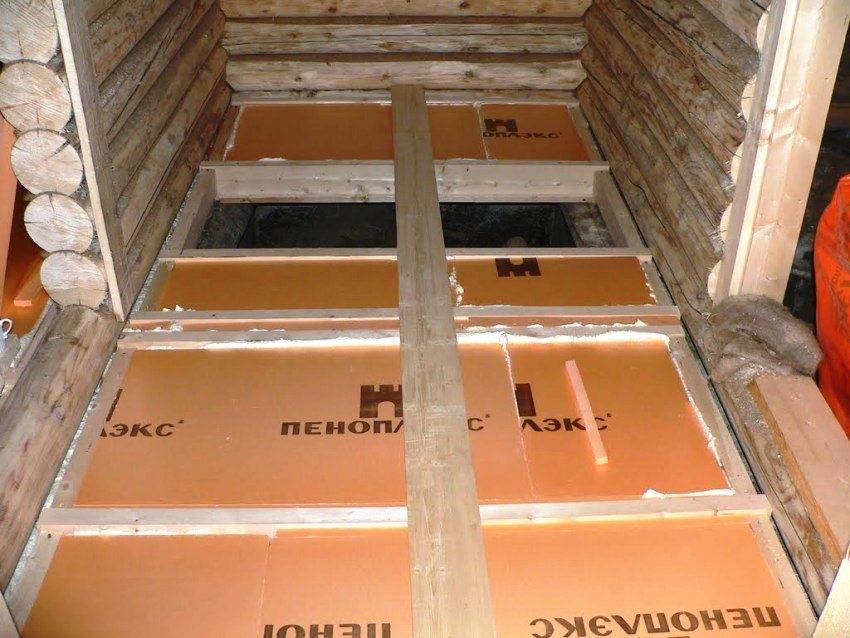

Монтаж пола в бани обладает своими специфическими особенностями. Так необходимо утеплять стены с боку в вровень с полом, бетонную стяжку устанавливают под определенным углом, это необходимо для беспрепятственного стока воды, при этом слив также должен быть изолирован от попадания воздуха с наружи. В качестве напольного покрытия в бани используют шлифованные доски, их устанавливают на лаги с шагом пятьдесят сантиметров. При монтаже пола в банном помещении доски стелют с зазором 5 миллиметров, чтобы происходил сток воды.

Утепление под «теплый пол»

Основная задача утепления теплых полов заключается в снижении расхода тепловой энергии в нежелательных направлениях. Из-за отсутствия рассеивания потока тепла, уменьшаются расходы на энергоресурсы. В противном случае, происходит обогрев не только ваших полов, но и потолка соседних квартир или подвального помещения.

Перечень материалов и инструментов, которые необходимы для выполнения работы:

• пеноплекс;
• монтажная пена;
• полиэтиленовая пленка;
• фольга;
• армированная сетка;
• клеевой раствор;
• самонарезающие шурупы;
• разделительная лента;
• цемент, песок или самовыравнивающая смесь;

Технология утепления под «теплый пол»:

1. Подготовка основание. Пол выравнивают посредством стяжки на маяках.
2. Укладка утеплителя. На стяжку размещают плиты, места соединений которых заполняются монтажной пеной. В качестве теплоизоляции можно использовать плиты толщиной до 5 см. Фиксация утеплителя может осуществляться посредством клеевого раствора после обработки поверхности грунтовочной смесью. Если поверхность основания ровная, допускается укладка материала непосредственно на пол с последующей фиксацией дюбелями с пластиковыми насадками.
3. Устройство гидроизоляционного слоя. Сверху утеплитель накрывают полиэтиленовой пленкой, выполняющей функцию гидроизоляции. Места соединения пленки закрывают скотчем, ее края заводят на стены, а по разметке наклеивают разделительную ленту.
4. Укладка подложки. На гидроизоляционный слой размещают подложку – фольгу, которая способствует отражению тепла.
5. Размещение системы «теплый пол». Если используется водная система, то поверх подложки размещают армированную сетку, которую фиксируют при помощи дюбелей с шайбами. Нагревательный кабель можно монтировать непосредственно на фольгированную подложку.
6. Финишная стяжка. Стяжку выполняют равномерным слоем в 5 см. В качестве основы может служить цементно-песчаный раствор в пропорции 1:3 соответственно с дополнением пластификатора или специальная смесь для теплого пола.

Инструкция по укладке

Укладка материала проходит в несколько этапов. Требуется четко соблюдать все инструкции для идеального выравнивания и хорошего утепления.

Подготовительный этап

Пеноплекс разрешается укладывать на железобетонные плиты или деревянный настил. Основное условие работы — перепады высоты пола не должны быть более 10 мм. Если они больше разрешенного предела, для снижения уровня используется цементно-песчаная смесь. Если планируется выравнивать деревянный пол, на него кладут листы ГВЛ или обычную фанеру.

При укладке бетонного пола, требуется также выполнить следующие работы:

тщательно осмотреть покрытие на наличие щелей, дыр или углублений; если они довольно глубокие, а песчаная смесь не сможет должным образом исправить проблему, используется монтажная пена; ее заделывают все щели и углубления, ждут полного высыхания поверхности, после чего важно срезать излишки материала по уровню бетона; обязательно убираются все выступающие части на будущем полу, сметается мусор и пыль;

• также следует обработать стену по периметру комнаты грунтовкой, чтобы она хорошо схватилась с демпферной лентой;
• после очистки основания его обрабатывают грунтовкой глубокого проникновения;
• ленту следует предварительно нарезать на длинные полоски, которые будут иметь ширину равную высоте будущей стяжки с пеноплексом;
• материал натягивают вдоль периметра и фиксируют при помощи клея.

Мнение эксперта Мезенцев Сергей Петрович Мастер по ремонту и отделке жилых помещений

Сейчас на рынке появились хорошие самовыравнивающие смеси. Они заполняют все пустоты и щели. Но стоимость таких материалов высока, из-за чего далеко не каждый может их себе позволить.

Укладка

Существует несколько популярных технологий укладки:

Плиты можно плотно фиксировать к основанию при помощи клея, его подбирают специально под материал. Другие же специалисты настаивают на том, что использование клеевой основы будет лишним. Плиты самостоятельно прекрасно укладываются плотным рядом благодаря наличию специфической кромки на торцах. После этого все листы будут прижаты стяжкой, из-за чего использование клея оказывается бессмысленным. Независимо от выбранной технологии, все листы требуется укладывать со смещением. Каждый следующий ряд плит кладется по центру предыдущей. Вместо демпферной ленты можно использовать перфорированную мембрану, ее требуется обязательно завести на стену. На нее укладываются плиты пеноплекса. Обязательно между стеной и подложкой оставлять зазор в 5 мм.

Следующий этап после укладки пеноплекса — принятие решения, нужно ли герметизировать швы, чтобы не допустить появления мостиков холода. Некоторые специалисты отвергают необходимость дополнительно уплотнять швы, так как L-образная кромка должна исключить появление подобной проблемы. Но другие строители рекомендуют через 18-24 часов после укладки всех рядов пеноплекса пройти швы монтажной пеной. Если ее нет, можно применять скотч

Но важно брать только тот, который не боится попадания влаги. После этого уже можно переходить к заливке стяжки

Так как пеноплекс боится растворителей любого типа, строго запрещено на нем использовать праймер.

Размещение под стяжку на грунт

Если принято решение класть маты на грунтованное основание, требуется большая подготовка перед укладкой.

1. Сначала в помещении, где будут проводиться работы, требуется выбрать грунт на глубину — 50-60 см. Образовавшееся основание требуется хорошо утрамбовать, чтобы исключить последующую усадку. Она приведет к серьезной деформации стяжки.

2. После этого в образовавшуюся яму засыпается смесь щебня и гравия. Ее высота должна составить 30 см. Обязательно каждый слой хорошо утрамбовывать для исключения последующей деформации.

3. Для усиления защитных свойств и уменьшения теплопотери поверх гравия и щебня насыпают керамзит. Следует брать фракции среднего размера, а толщина слоя должна быть 15 см.

4. Поверх керамзита насыпается среднезернистый песок. Его требуется хорошо утрамбовать, лучше всего делать это при помощи специального виброкатка. Если его нет, можно использовать ручной каток. Для лучшей утрамбовки во время работы песок опрыскивается водой. Толщина песчаного слоя может варьироваться от 10 до 15 см.

5. После трамбования песчаной массы потребуется приклеить по периметру помещения демпферную ленту. Она на 15 см должна превышать высоту будущей стяжки.
6. Только после этого можно укладывать пеноплекс. Его укладывают ровными рядами со смещением на половину мата каждого следующего ряда. На таком полу стыки плит лучше всего заделать монтажной пеной или влагостойким скотчем. Для лучшей защиты поверх матов укладывается полиэтилен. Только после этого можно заливать стяжку.

Методика утепления основания под теплые полы

Плиты пеноплекса имеют выступы, которые соединяются друг с другом по принципу замка. Благодаря этому исключена возможность появления мостиков холода. Правила укладки заключаются в следующем:

• Чтобы лучше сохранить тепло, рекомендуется укладывать плиты в два слоя. Суммарная должна быть не меньше рассчитанной.
• Перед тем как уложить пеноплекс на пол под стяжку, по периметру пускается демпферная лента.
• Первый слой должен быть уложен таким образом, чтобы швы в ряду не сместились, не было пересечений в форме креста. Первый ряд начинается с цельной плиты, второй с разрезанной наполовину.
• Стыки плит первого слоя можно скрепить между собой скотчем. Но это необязательная мера, так как фиксация достаточно прочная.

Самостоятельный монтаж утеплителя

Мастера перед работой запасаются необходимым подручным материалом:

1. утеплителем нового типа пеноплексом;
2. средством для склеивания;
3. измерительным прибором (уровнем);
4. монтажной армированной сеткой;
5. материалом для грунтования;
6. пленка из полиэтилена.

Начинается укладка пеноплекса с хорошей зачистки рабочей площади от мусора и ненужных вещей. Затем утепляющий материал раскладывается по периметру пола. Нельзя допускать просветы, зазоры.

Плитки между собой нужно состыковать и склеить скотчем. Далее, по стандартной схеме осуществляется монтаж с заливкой чистовой стяжкой.

Достоинства использования пенопласта в конструкции пола

Утепление пола пенопластом достаточно распространенный вариант, который получил популярность благодаря следующим качествам:

• простота монтажа: нет необходимости обеспечения рабочих спецодеждой и защитными средствами, как в случае с минеральной ватой или пенополиуретаном;
• легкость раскроя позволяет утеплить пол в помещении любой геометрической формы;
• дешевизна материала по сравнению с другими эффективными утеплителями во многих случаях становится решающим фактором;
• можно использовать при утеплении системы теплых полов;
• устойчивость к появлению плесени, грибка и других вредных для человека микроорганизмов позволяет назвать материал безопасным, не вызывающим аллергических реакций.

Эти положительные качества делают материал подходящим для использования в домостроении из любых материалов.

Толщина экструдированного пенополистирола для утепления пола. Пенопласт

Обычно этим словом называют вспененный полистирол и экструдированный полистирол (пеноплекс). По химическому составу и теплоизоляционным свойствам эти материалы практически не отличаются, однако, пеноплекс обладает намного большей прочностью на изгиб и устойчивостью к крошению, чем традиционный пенопласт. По этой причине в последнее время большинство потребителей отказывается от вспененного полистирола (пенопласта) в пользу экструдированного полистирола (пеноплекса).

Пенопласт

Преимуществом данного типа теплоизоляции является низкая цена, легкость монтажа и влагостойкость. К недостаткам же можно отнести горючесть этого материала, причем при горении полистирола выделяется большое количество ядовитых веществ.

Плиты полистирола выпускаются толщиной от 5 мм до 50 мм, на кромках плит сделана специальная фаска, чтобы при монтаже на стыках не появлялись зазоры, а следовательно и «дорожки холода».

Пенополистирол

Если требуется толщина слоя более 50 мм, то укладывается два и даже три слоя полистирола, при этом каждый новый слой укладывается со смещением относительно предыдущего, чтобы стыки плит верхнего ряда приходились на центры плит нижнего.

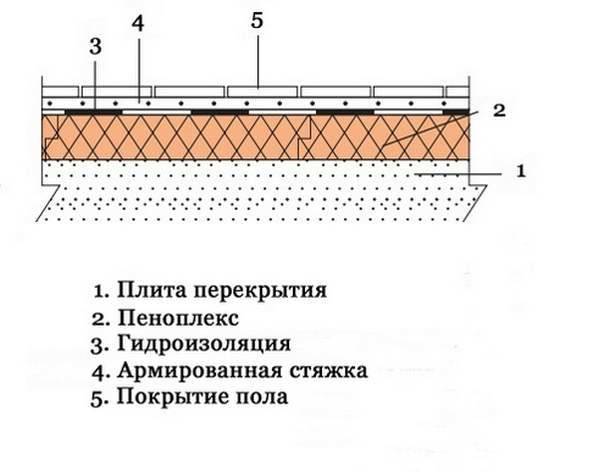

Схема стяжки с пенопластом

При утеплении пола, располагающегося непосредственно над грунтом слой пенопласта должен быть не менее 300 мм, для дома с деревянным полом, и 200 мм для дома с наливными бетонными полами. Вы должны уложить как минимум 4 слоя самых толстых панелей пенопласта со смещением относительно друг друга.

Если под полом находится холодный подвал, то слой пенопласта можно уменьшить на 50мм.

Для утепления полов между этажами частного дома достаточно 150 мм пенопласта для деревянных полов и 100 мм для бетонных перекрытий.

Если вы утепляете полы в многоквартирном доме, то для всех этажей, кроме первого достаточно уложить один слой пенопласта толщиной 50 мм. На первом этаже толщину можно увеличить до 80-100 мм.

Укладка пеноплекса под стяжку пола классическим способом

Существует несколько оснований пола, которые можно утеплять с помощью пеноплекса. Нет существенной разницы, на что укладываются плиты утеплителя. Основным моментом здесь является необходимость устройства гидроизоляции под пеноплекс. Это относится к любому типу основания. Сами плиты могут укладываться без закрепления либо прикрепляться с помощью клея или специальных саморезов с пластиковыми шайбами. Стыки между плитами проклеивают, запенивают монтажной пеной или изолируют скотчем.

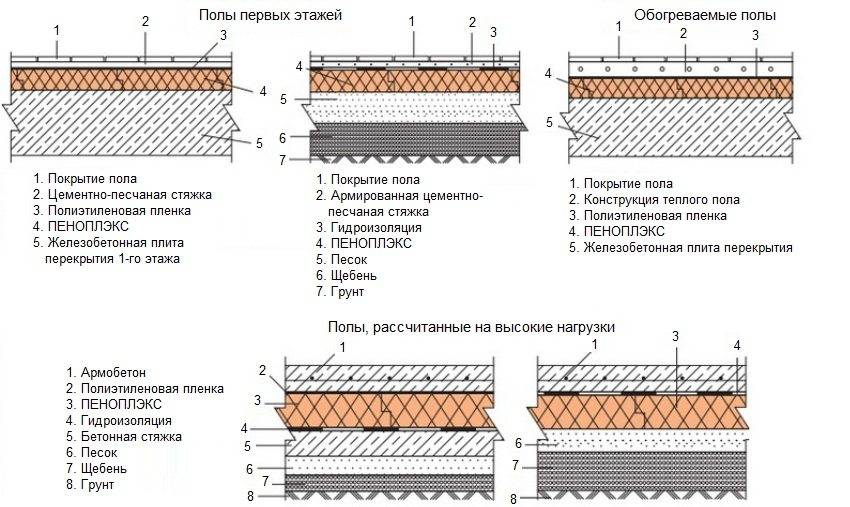

Различные варианты обустройства стяжки с использованием пеноплекса

В любом случае под стяжкой пола пеноплекс должен быть ровным, плотным и укрытым пленкой пароизоляции. Это правило касается любого способа создания утепленного пола. Классическая бетонная стяжка представляет собой выравненную и затвердевшую смесь цемента, песка и пластификаторов. Чем больше марка цемента, тем прочнее получится стяжка. Чаще всего для этих целей используют портландцемент марки М400. Для того, чтобы стяжка получилась ровной нужно следовать определенным правилам. Лучше всего работы производить вдвоем. Один человек замешивает раствор, а второй выполняет основные действия.

Тогда, когда на плиты пеноплекса уложена мембрана пароизоляции, необходимо побеспокоится о местах контакта бетона и нижней части стен по всему периметру помещения. Они должны быть изолированы. Для этого берут полосу вспененного полиэтилена и укладывают ее вдоль стен с нахлестом на них в виде угла. Полиэтилен должен быть выше чем планируемая толщина стяжки. Как правило, берут 12 – 15 см.

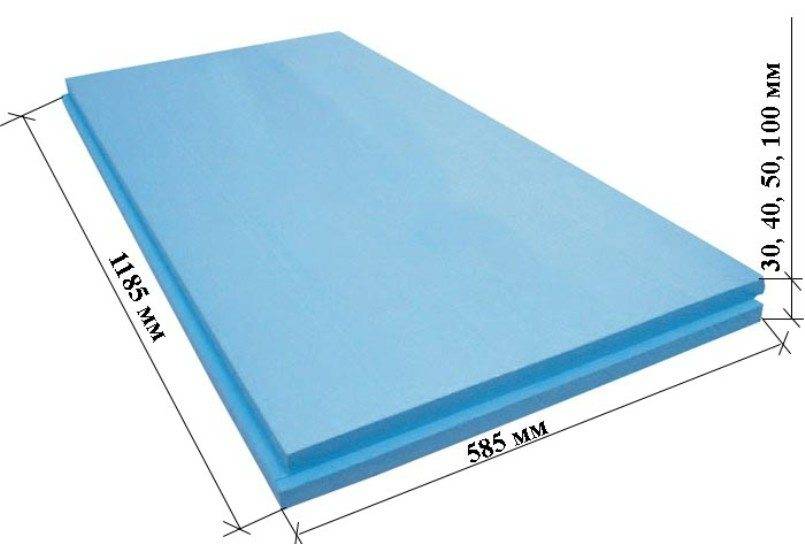

Размеры листа пеноплекса

Когда утеплитель, пароизоляция и гидроизоляция низа стен полностью готовы, можно приступать к основным работам. Раствор замешивают в ведре или другой удобной емкости. Делать это удобно с помощью дрели с насадкой. Если есть возможность установить в доме небольшую бетономешалку, то будет еще лучше. Работы по заливке начинают производить после того, как на пол установят выравнивающие маяки. Это делают с помощью простого или гидравлического уровня. Заливать раствор начинают с самого дальнего угла. Когда первую партию раствора выливают на пол и разравнивают лопатой, то на него кладут армирующую сетку. Это не позволит стяжке потрескаться. Только после этого выливают следующий слой.

Утепление пола пеноплексом

Заливку производят между направляющими маяками через один, так, чтобы с помощью правила было удобно по ним выравнивать раствор. Все операции повторяют до тех пор, пока полностью не будет покрыто раствором все помещение. Толщина стяжки должна быть от 5 до 10 см. Она зависит от того, какую нагрузку предполагается давать на пол этого помещения в будущем. Внутрь стяжки можно поместить элементы конструкции системы «теплого пола».

Схема обустройства стяжки пола

Когда все работы завершены, необходимо в течение 3 дней периодически поливать стяжку водой. Это позволит цементу сильнее схватиться и достичь наилучшей твердости без образования трещин. После этого рекомендуется подождать еще несколько дней, чтобы цемент окончательно превратился в твердый бетон, сломать который можно только перфоратором.

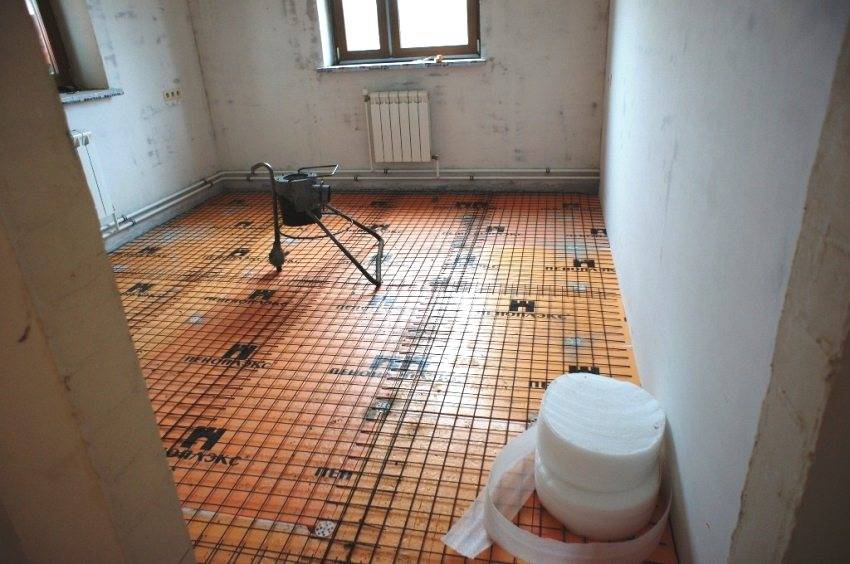

Укладка армирующей сетки поверх пеноплекса

После полного затвердевания бетона можно приступать к монтажу финишного покрытия пола. Оно может быть абсолютно любым: паркет, ламинат, линолеум или даже суперсовременный наливной 3D пол.

Последовательность монтажа

Обогревательная конструкция может монтироваться в стяжку из бетона или специальные пластины, распределяющие тепло без стяжки:

1. на очищенное от различного мусора основание из сборного железобетона послойно укладывается весь нужный материал. Сначала выравнивается поверхность при помощи стяжки из песчано-цементной смеси. Устраняются при этом все неровности. Над этим слоем укладывается гидроизолятор, в качестве которого может служить рубероид, пленка полиэтиленовая (ее поднимают на стены на высоту до 15 см);
2. новый слой из плит пеноплекса выкладывается вплотную друг к другу и к стенам. Здесь используется строительный скотч для предохранения от попадания влаги из бетонного слоя через стыки. Эта процедура проста – проклеиваются скотчем места соприкосновения плит пеноплекса. Для дальнейшей прокладки крепится монтажная сетка;

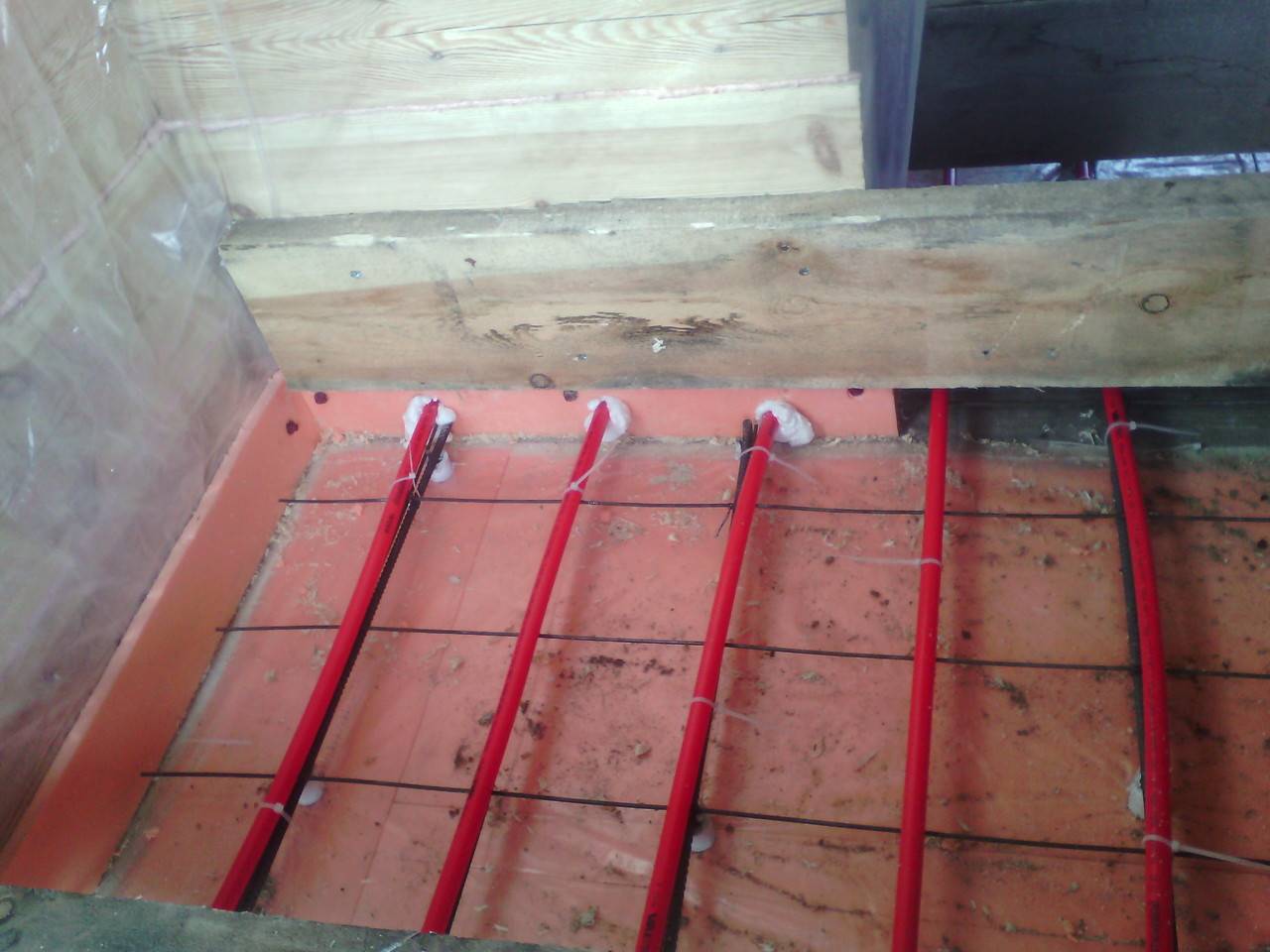

3. укладка труб – следующий слой. Специальными хомутиками закрепляются трубопровод к монтажной сетке и проводится опрессовка (обжатие) системы. В трубах поддерживается рабочее давление. Заливают бетонную стяжку толщиной 3-5 см.

По такому же принципу укладывается и кабельный (электрический) теплый пол. К монтажной сетке в этом случае прикрепляется электрический кабель. После укладки осуществляется проверка работоспособности устройства. Далее заливается новый слой стяжки.

При монтаже теплого пола по грунтовой основе укладывается дополнительно теплоизоляционная песчаная подушка.

После просушки стяжки начинается укладка финишного верхнего покрытия

Очень важно правильно выбрать покрывающий материал, который будет хорошо пропускать тепло, чтобы обогрев пола давал ожидаемый эффект

Виды теплого пола

Существуют всего две разновидности теплых полов: водяной и электрический.

Водяной

Система водяного теплого пола работает на основе водопроводных труб, уложенных под напольное покрытие. Теплоноситель поступает в них либо из системы отопления, либо из отдельного нагревательного прибора (бойлера, котла).

Для монтажа трубопровода применяют трубы из металлопластика, полиэтилена или полипропилена. Схема установки начинается с коллектора, расчет контуров производится до приобретения материалов.

Устанавливают трубную обвязку как в бетонную стяжку, так и без её применения, непосредственно на полистирольную основу под напольное покрытие.

Электрический

Этот тип полов обогревается за счет электроэнергии, поступающей в систему через провода (кабельный электрический теплый пол), специальные нагревательные пленки, карбоновые стержни.
