Укладка теплого пола на балконе своими руками

Варианты утепления пола на балконе

Для того чтобы сделать теплый пол на лоджии или балконе в настоящий момент существует несколько проверенных вариантов. Каждый из них требует профессионального подхода и использования специальных материалов.

Существует несколько технологий создания теплого пола

Распространенные варианты теплых полов:

• водяные;
• электрические.

Первый вариант основывается на водяном контуре. Электрические системы предусматривают использование матов, кабелей и даже пленки, обеспечивающих достаточное инфракрасное излучение.

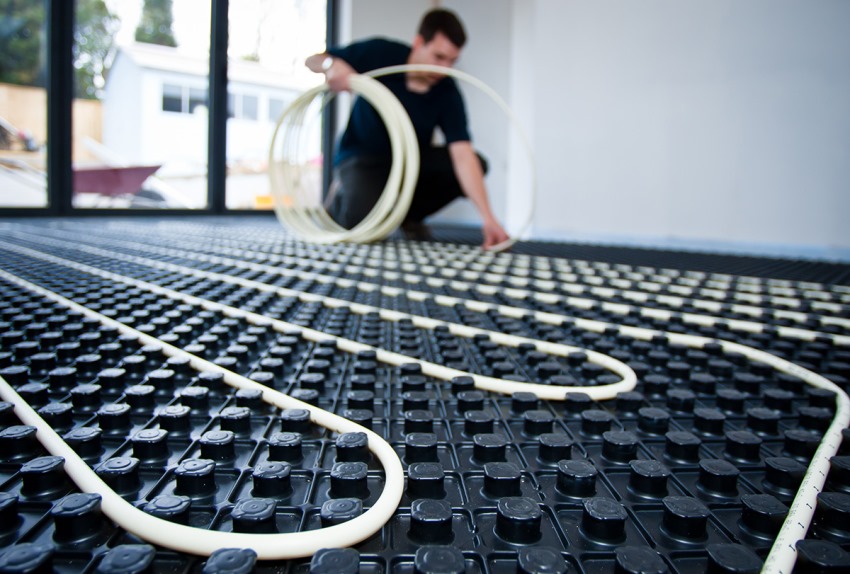

Водяной теплый пол на балконе: достоинства и недостатки

Среди положительных качеств этой системы нужно отметить равномерное распределение тепла по всей площади пола на балконе. Что касается финансовых затрат, то они носят одноразовый характер. За подогретый пол придется заплатить лишь на этапе его монтажа. В процессе дальнейшей эксплуатации владельцы представленной системы будут существенно экономить на отоплении. Еще один плюс заключается в наличии максимального свободного пространства. Это происходит благодаря тому, что теплый пол нивелирует необходимость использования дополнительных радиаторов отопления и других приспособлений.

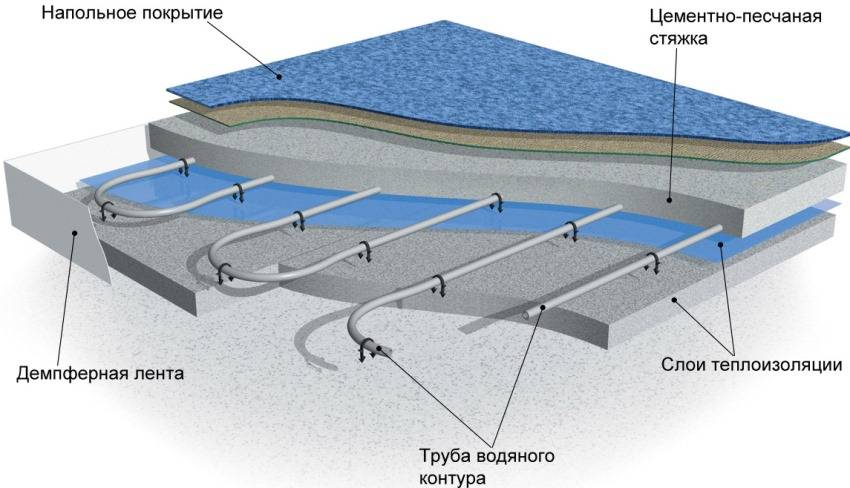

Водяной теплый пол в разрезе

Первым недостатком, заслуживающим внимание, является сложность регулирования температуры на поверхности пола. Да и процесс установки системы весьма трудоемкий

Не очень удобно, что в стояке давление при определенных условиях может снижаться. Для его стабилизации периодически приходится применять водяной насос. Подобное отопление балкона выгодно до тех пор, пока не произойдет утечка.

Учитывая приведенные факторы можно отметить, что водяной теплый пол не совсем подходит для квартиры в многоэтажном доме. В таком случае владельцам придется сталкиваться со всеми вышеуказанными проблемами. Совсем другое дело – это частный дом, оснащенный отдельным контуром для отопления. Если профессионально подойти к решению поставленной задачи, то легко можно добиться положительного результата.

Электрический теплый пол на лоджии: плюсы и минусы

Электрический пол прогревает поверхность равномерно. Пользователи с легкостью смогут настраивать самый оптимальный для себя температурный режим. Стоимость представленной системы является доступной для современных граждан. В случае возникновения какой-нибудь неисправности, ее довольно легко можно устранить.

Электрический пол прекрасно подойдет для монтажа в многоквартирных жилых домах

Для владельцев квартир в домах типовой застройки важно знать, что они вполне могут позволить себе такую систему. Для осуществления монтажных работ не придется применять передовое техническое оборудование

Обычных инструментов, которые есть в каждом доме, будет достаточно.

Существуют и недостатки у электрического варианта теплого пола. Однако они не являются слишком значительными. Проблема может заключаться в слишком высоких тарифах на электроэнергию. Такая система все же будет потреблять немалое ее количество. Для некоторых граждан минусом является наличие электромагнитного излучения.

Как правило, потребители чаще отдают предпочтение именно электронному варианту. Несмотря на возможные переплаты по счетам, привлекает легкость монтажа и возможность при необходимости проведения ремонтных работ. Приглашать профильных специалистов для решения подобной задачи совсем не обязательно.

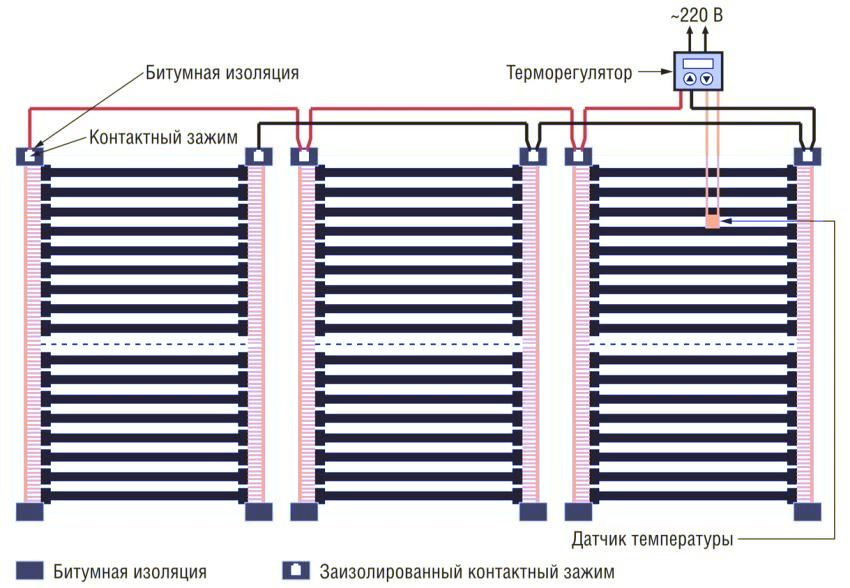

Электрическая схема подключения обогревающих матов для теплого пола

Подготовительные работы

В начале работ необходимо определиться со схемой укладки теплого водяного пола и составить информацию о количестве необходимых инструментов и материалов.

Стяжка значительно увеличивает высоту и вес пола

Далее проверяется состояние балконной плиты. Теплые полы и бетонная стяжка утяжеляют нагрузку на балкон в несколько раз. Чтобы было более понятно – нагрузка равна установке на балконе большого мотоцикла. Ваша задача — оценить, справится ли балконная плита с возросшей нагрузкой.

Для этого снимается верхнее напольное покрытие (если таковое имеется), и плита тщательно просматривается на наличие трещин и обвалившихся углов. Если данные недостатки присутствуют, то трещины и вмятины заливаются цементным раствором, а недостающие куски арматуры привариваются к каркасу. Если балконная плита очень неровная, необходимо сделать выравнивающую бетонную стяжку.

Чтобы понять, какая необходима толщина стяжки для водяного теплого пола, надо рассчитать, насколько вся конструкция, состоящая из теплоизоляционного слоя, бетонной стяжки и напольного покрытия, поднимет уровень пола. Оптимальное расстояние между нижней границей окна и полом на балконе по ГОСТу должно быть минимум 110 см.

Другие варианты укладки

• деревянный модульный;
• деревянный на лагах (рейках);
• пенополистирольный метод.

В первом варианте применяются листы ДСП, в которых имеются специальные каналы для прокладки труб. Листы укладываются с зазором 5 см на предварительно выровненное деревянное основание, к которому фиксируются с помощью саморезов. Далее размещается алюминиевый профиль, в пазы которого укладываются трубы. Данные конструкции завершаются еще одним слоем ДСП.

Второй вариант предусматривает размещение деревянных реек с теплоизоляционным слоем. С помощью строительного уровня их выравнивают строго по горизонтали. Между рейками размещается алюминиевый профиль, в котором укладываются трубы водяного пола. Пространство между профилем и рейками заполняется теплоизоляционным материалом. На весь этот пирог устанавливается черновой пол и финишное покрытие.

Монтаж водяного теплого пола реечным методом

В третьем варианте применяются пенополистирольные плиты, которые имеют готовые пазы для укладки труб и служат в качестве теплоизоляционного материала. Плиты укладываются от угла балкона, на них кладутся специальные пластины из алюминия, а затем в них прокладываются трубы. После проверки работы системы отопления на конструкцию монтируется листы ГВЛ и финишный пол.

Укладка теплого водяного пола полистирольным методом

Что такое — теплый пол?

Электрический теплый пол кабельной системы

Сегодня теплый пол считается прекрасной альтернативой обычному способу отопления жилого помещения. Он равномерно распределяет тепло по комнате, а для балкона считается единственным разумным решением из-за ограниченности пространства.

Благодаря такой системе обогрева, воздух нагревается снизу, так как отопительным прибором здесь является настил. Самые популярные и распространенные системы – электрические и водяные, подключающиеся к главной системе отопления. Одной из последних систем теплого пола считается отопление, созданное на базе аморфной металлической ленты.

Теплые полы обеспечивают комфортные условия в морозы. Холодный воздух нагревается внизу и равномерно распределяется по комнате. Таким образом, внизу всегда теплее, а вверху под потолком температура воздуха намного меньше. Это создает ощущение тепла и уюта и не дает человеку замерзнуть.

У теплого пола высокая теплоотдача, которая находится в прямой зависимости от нагревающего элемента. В отличие от радиатора отопления, площадь пола намного больше. Конструкцию теплого настила впервые применили в Древнем Риме, обогревая таким способом бани. Она представляла собой каналы, которые располагались под мраморными плитами. По ним передвигался горячий воздух от печей. Сегодня система стала более совершенной, но суть ее не изменилась.

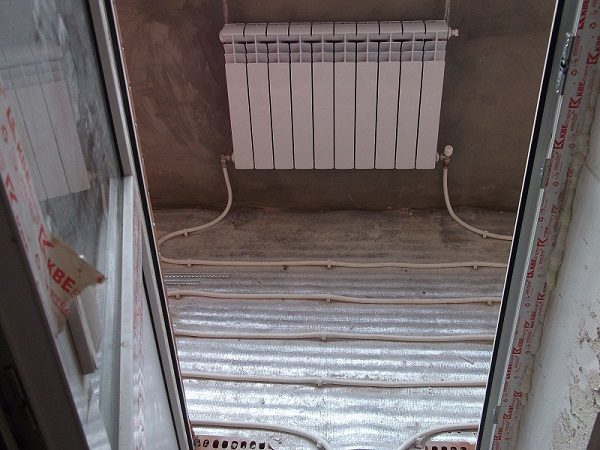

Водяной теплый пол от центрального отопления

Утепление балкона\лоджии

Теплый пол на балконе будет эффективно работать только при хорошем утеплении. Осознание того, что утеплять придётся не только пол, но стены и потолок, важнейшая составляющая на данном этапе. Тепло надо не только произвести, но и сохранить. А без качественной теплоизоляции, добиться этого невозможно.

Вот несколько важных правил, если вы делаете эту работу для себя:

1. Не разменивайтесь на минеральные теплоизоляторы. Они боятся воды и весьма непрочные. Единственный представитель из этой линейки, который даст фору любому другому термоизолятору – вспененное стекло. Но его цена, обогнала его положительную репутацию.
2. Из полимерных теплоизоляторов остановитесь на ЭППС (экструдированный пенополистирол). По своим физическим показателям и эксплуатационным характеристикам, равных ему нет.
3. Оконные рамы на балконе должны быть с двойными стёклами.
4. При монтаже каркаса на стенах балкона/лоджии, используйте брус. В отличии от металлопрофиля, он не проводит тепло, что предохранит от появления мостиков холода.

Для теплоизоляции стен балкона, потребуется:

• Листовой ЭППС, толщиной 50 мм.
• Фольгированный пенополиэтилен.
• Гипсокартон.

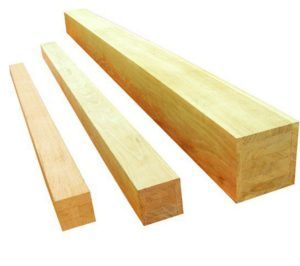

• Брус 50х50 мм.

Порядок работ следующий:

1. На стенах устраивается обрешётка из бруса 50х50 мм., с шагом между элементами 60 см.
2. Между брусьями крепятся листы ЭППС.
3. Сверху всё закрывается фольгированным пенополиэтиленом. Стыки проклеиваются скотчем своими руками.
4. Вся конструкция обшивается ГКЛ.
5. Шпатлюются швы.

Виды теплых полов

Всего существует три вида тёплых полов:

1. Водяной тёплый пол. В такой системе, теплоноситель будет циркулировать по трубам расположенным в стяжке. У водяных тёплых полов есть видимая привлекательность – горячую воду можно брать из системы центрального отопления. Но на самом деле тут есть такие «подводные камни», преодоление которых подобно «Пирровой победе»:

• Отсутствие автономности. Невозможно нагревать пол, пока не начнётся отопительный сезон.
• Температура теплоносителя в батареях ≈90°C, а в водяных тёплых полах она должна быть не более 27°C. Т.е. потребуется сложная система подмешивания холодной воды.
• Юридические аспекты. Законодательно запрещено подключение водяных тёплых полов к системе центрального отопления без специального разрешения ЖЭК.

2. Электрические тёплые полы. Бывают в двух вариантах: плёночные (или инфракрасные) и кабельные. В кабельных тёплых полах нагревающим элементом является специальный кабель, который заливается стяжкой. Этот вид обогрева полов идеален под кафельную плитку.

Плёночный тёплый пол, в силу специфики работы нагревательного элемента, гораздо эффективнее проявляется себя без стяжки. И такой вариант оптимален при мягких напольных покрытиях: ламинат, линолеум, ковролин.

Выбираем коллектор для теплого пола

Еще до того как вы определитесь с подходящим коллектором для водяного теплого пола, следует убедиться, что он подходит выбранной системе теплого пола.

Проводить такую проверку нужно по двум причинам:

• Ввиду разной стоимости распределительных коллекторов;
• С учетом того, что этот компонент оказывает влияние на безопасность системы.

Коллекторы для теплого пола используются в системе обогрева для того, чтобы поддерживать температуру теплоносителя в трубе в строго заданном диапазоне, который определяется терморегулятором. Во время циркуляции нагретых и остывших теплоносителей они сходятся в смесительном узле коллектора, выступающем его основной частью, где и происходит их смешивание.

Ключевые параметры

ориентироваться на удобство размещения

Выбирая для теплого пола коллектор, в первую очередь необходимо учитывать, что он будет совместим с выбранной системой. Это проявляется в том, что должно поддерживаться требуемое давление, которое будет обеспечивать направленный поток теплоносителя. В продаже можно встретить модели коллекторов, которые могут быть изготовлены из латуни и нержавеющего металла

Именно на этот параметр необходимо обращать внимание при выборе, поскольку от этого зависит стоимость этого элемента

Наряду с этим внимания заслуживает такая характеристика, как степень сложности модели. Скажем, в качестве альтернативы может выступать коллектор, оснащенный датчиком, обеспечивающим контроль протока жидкости, сливными кранами и кранами Маевского, что в итоге обеспечивает системе повышенную надежность.

Если проанализировать ассортимент предлагаемых коллекторов, то в достаточно большом количестве предлагаются модели, укомплектованные узлом терморегуляции. В то же время распространенным вариантом являются коллекторы, которые оборудованы различными измерительными приборами, датчиками температуры, узлами для удаления воздуха, контролирующими расход, а также прочими дополнительными приспособлениями.

Особняком стоит коллектор, в конструкции которого предусмотрены расходомеры. Такое устройство вполне может считаться полноценным смесительным узлом. Наличие у него двух термометров позволяет исключить потери тепла во время эксплуатации системы.

Каждый такой отопительный контур поддерживает строго определённую температуру, что обеспечивается специальным устройством, оборудованным латунными гребенками и расходомерами. Если рассматривать более подробно конструкцию подобного коллектора для водяного пола, то в ней можно выделить следующие элементы:

• термоголовка, в конструкции которой предусмотрен погружной зонд;
• термостатический смесительный вентиль;
• футляр, где находится специальный термометр;
• воздухоотводчик.

термоголовки, оснащенной погружным зондом

В то же время большой выбор вариантов коллекторов, предназначенных для системы теплый пол, чаще всего и становится одной из главных причин, которая объясняет, почему потребителю так сложно принять решение в пользу конкретной модели.

Занимаясь подбором подходящего варианта коллектора, наибольшее внимание необходимо уделить следующим значимым критериям:

• площадь помещения, в котором запланирована установка теплого пола;
• цели использования помещения и непосредственно сами пользователи;
• сумма, которую потребитель готов выделить на приобретение коллектора.

Если речь идет о приобретении коллектора для помещения, отличающегося небольшой площадью, то для него можно выбрать пластиковые модели этих устройств. Этот вариант будет предпочтителен потому, что здесь не требуется выполнение специальных требований в плане регулировки.

В категорию доступных моделей можно включить распределительный коллектор для теплого пола, который чаще всего оснащается расходомером и имеет возможность выбора температурного режима.

Монтаж теплого пола своими руками

Лучшим вариантом для лоджии считаются электрические и пленочные модели. Они отличаются легким весом, не требуют подключения к отопительной системе. При обустройстве балконов в загородных домах допускается применение водяных полов.

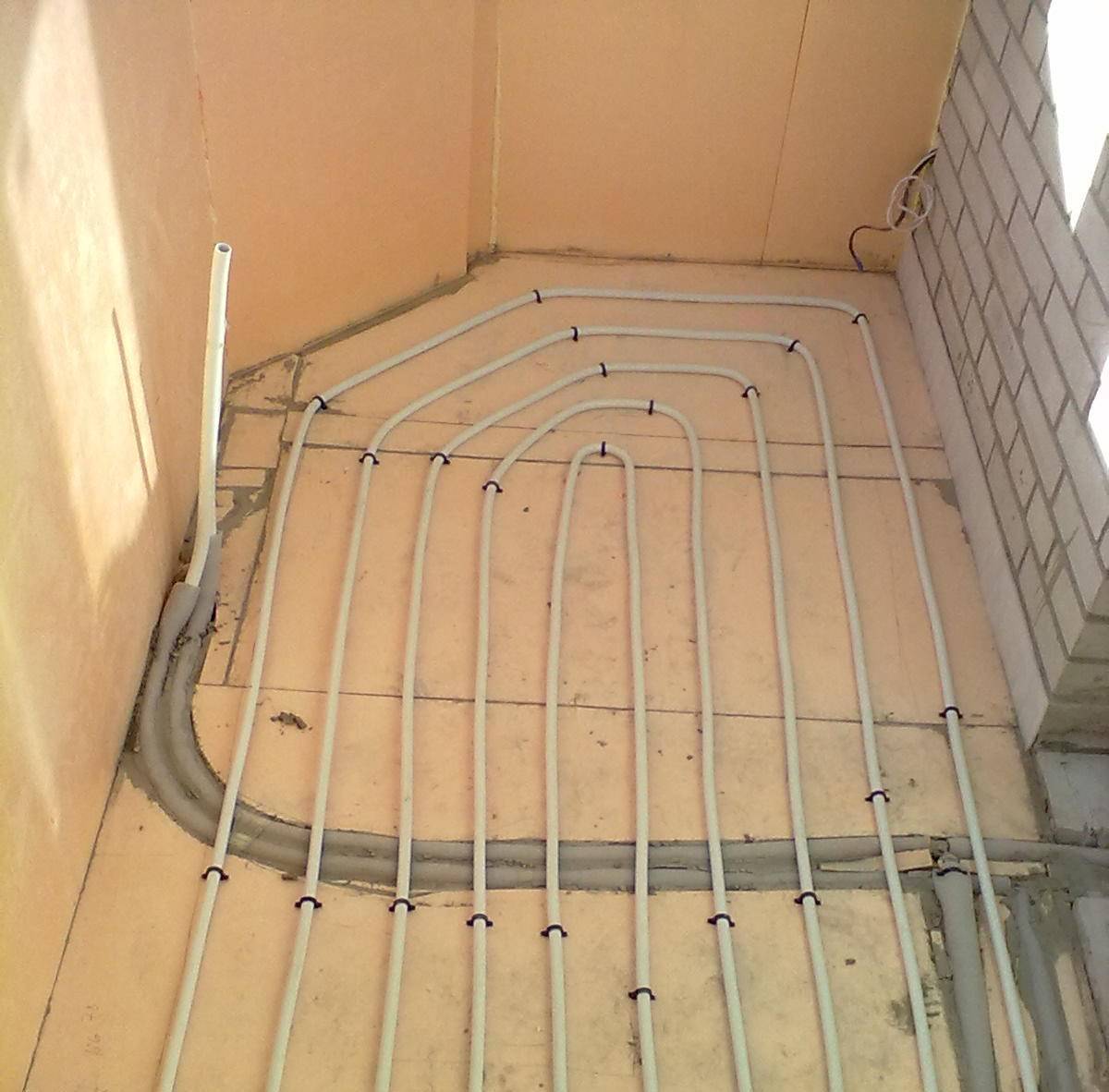

Водяной пол

Монтаж водяного теплого пола производится поверх стяжки. При расширении пространства за счет лоджии уровень пола в комнате и на балконе должен быть одинаковым. По всей поверхности балкона укладываются трубы, по которым при включении обогрева будет перемещаться нагретая вода. Предотвратить протекание поможет гидроизоляционный слой, сохранить тепло в течение продолжительного времени позволит теплоизоляция (пенопласт, фольга).

Этапы монтажа:

• укладка бетонной стяжки — поможет устранить неровности;
• монтаж гидро-, теплоизоляции;
• установка металлопластиковых труб в форме змейки при помощи кронштейнов;
• подключение в системе горячего водоснабжения;
• тестирование системы;
• укладка слоя песка;
• укладка бетона;
• укладка напольного покрытия.

Для отделки теплого пола на балконе идеально подходят линолеум или плитка. При обустройстве водяного пола следует предварительно получить разрешение на проведение работ. Требование не распространяется на новостройки. Стоит отметить, что водяной пол функционирует только в зимнее время, при включенной системе отопления. После отключения тепла на балконе станет холодно.

В соответствии с требованиями ограничением для температуры воды считается 40 градусов. При подключении к теплоснабжению температура повысится до показателей в комнатных батареях. Такой перегрев может принести дискомфортные ощущения.

Электрические полы

Электрические полы выпускаются в виде матов. Такой вариант и подходит для утепления балкона. Перед монтажом проводится утепление стен. Монтаж осуществляется в соответствии с заранее составленной схемой. В местах, где планируется установить мебель, теплый пол укладывать не следует, что поможет предотвратить его повреждение.

Этапы:

• выравнивание полов;
• укладка утепляющего материала;
• размещение матов на пол в соответствии с заранее составленной схемой;
• тестирование системы;
• укладка цементной стяжки;
• повторная проверка функционирования системы;
• монтаж датчика температуры, устройства экстренного отключения;
• монтаж финишного покрытия — при укладке керамической плитки необходимо соблюдать толщину клеевого слоя, он не должен превышать 7 мм.

Включать теплый пол рекомендуется только через 3 недели после высыхания плиточного клея.

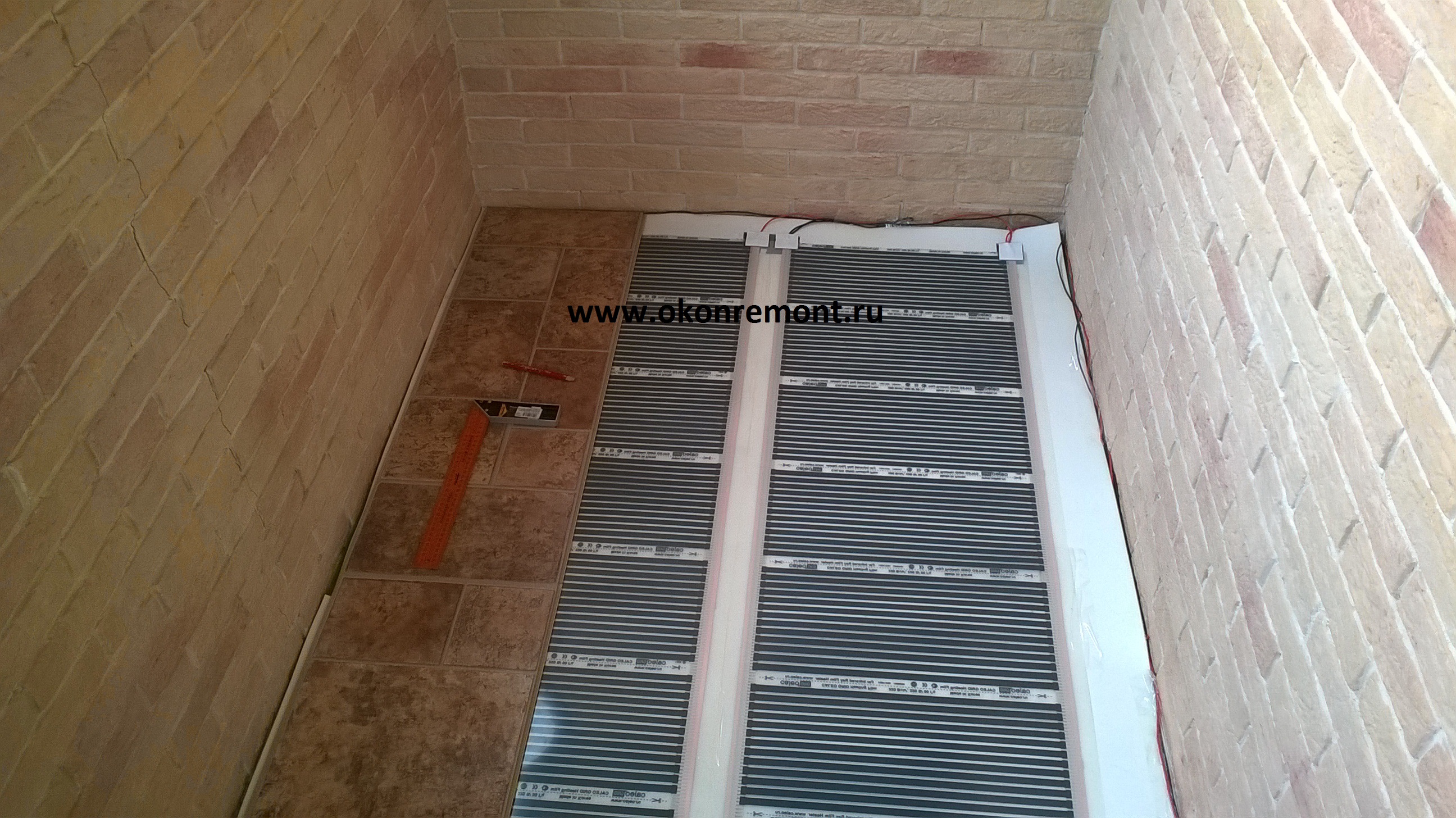

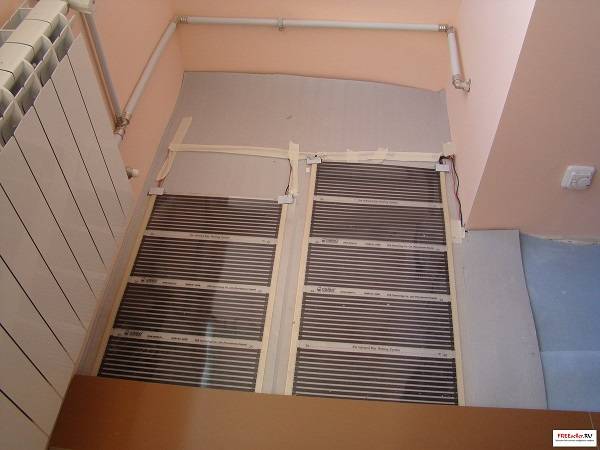

Пленочный

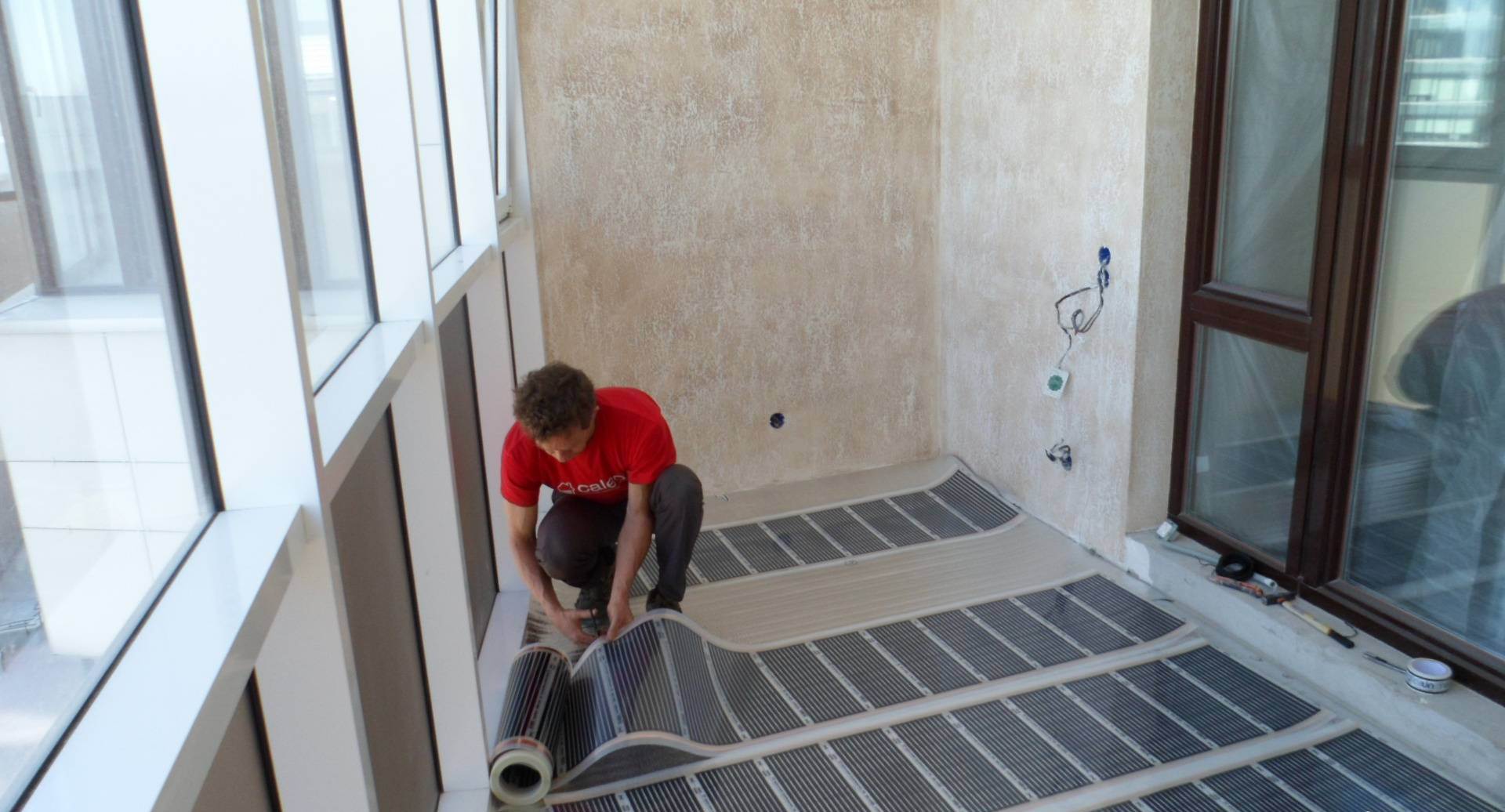

Пленочные теплые полы используются при монтаже балкона чаще всего. Принцип монтажа достаточно простой, мало чем отличается от предыдущих. Процедура установки пленочного теплого пола занимает всего несколько часов.

Предварительно выровненный пол на балконе рекомендуется предварительно проложить экструдированным пенополистиролом. Поверх него следует уложить фольгированный изолон.

Этапы монтажа пленки:

• проклейка стыков специальным скотчем;
• прорезывание в изолоне отверстий на участках подключения контактов, термодатчика;
• укладка разрезанной пленки изолон;
• подключение к системе управления;
• опрессовка контактов, укладка битумной изоляции;
• монтаж термодатчика, системы управления;
• укладка полиэтилена с нахлестом 100 мм.

На финальном этапе проводится укладка напольного покрытия. Это может быть любой материал, за исключением кафеля.

Советы и рекомендации

При выборе мата или пленки ТП не стоит забывать про узость балкона. Укладка нагревательных элементов производится так, чтобы от них до стены оставалось 15–20 см пустого пространства. А с учетом небольшой ширины балконного пола систему нагрева придется класть на нем посередине узкой полоской порядка 50-ти см.

Если изначально взять слишком широкий мат, то его потом придется менять. А излишне широкую пленку надо будет поворачивать нагревательными полосами поперек балкона, что потребует дополнительных усилий на ее раскрой и монтаж.

Как укладывать теплый пол под плитку

Температурный датчик следует ставить вдали от дверного проема в квартиру. Иначе на его показания будет сильно влиять тепло из дома, и теплый пол для лоджии или балкона станет работать некорректно. Терморегулятор в такой ситуации начнет постоянно срабатывать с ошибками, когда это не нужно.

Как сделать теплый пол на балконе?

Для обогрева балкона подойдет либо электрический, либо пленочный теплый пол. Водяной слишком тяжелый для балконной конструкции. Перед монтажом необходимо приобрести материалы с учетом размеров балкона. Укладку следует доверить профессионалу, или сделать монтаж самостоятельно. Во втором случае, можно неплохо сэкономить. Если решено укладывать электрический пол, старайтесь следовать рекомендациям специалистов.

Система электрического теплого пола

1. Выберите место, где будет располагаться терморегулятор. Подготовьте его, создайте линию питания.
2. Займитесь основанием. Снимите старое покрытие, тщательно прочистите пол от мусора. Если поверхность неровная, сделайте черновую стяжку.
3. Уложите теплоизоляционный и гидроизоляционный слой.
4. Разложите и прикрепите нагревательный элемент в форме змейки.
5. Проверьте сеть на целостность. Это нужно сделать, просто измерив сопротивление с помощью мультиметра.
6. Подключите сеть конструкции к датчику.
7. Залейте стяжку.
8. Последний этап – укладка финишного слоя.
9. Использовать пол по назначению можно после того, как стяжка полностью высохнет.

Если используются нагревательные маты, после их укладки делайте сразу монтаж плитки из керамогранита. В этом случае, укладка производится с помощью специального клея. Особенность в том, что маты тонкие и не влияют на высоту пола. Они обогревают балкон, излучая тепло, абсолютно безопасные для человека.

Для того чтобы произвести его монтаж понадобятся:

• Подложка из фольги, которая не проводит электричество.
• Провода.
• Изоляционная лента.
• Пленка перфорированная.
• Скотч малярный.
• Инструменты.

Монтаж проводится в несколько этапов, как водяного и электрического пола:

1. Очистите поверхность, сделайте разметку, загрунтуйте пол.
2. Подложку из фольги следует укладывать полосками. Они должны совпадать с пленочной конструкцией по длине и ширине. Разрезы на пленке делайте там, где нет графитового слоя.
3. Нарезанную пленку укладывают так, чтобы медные контакты находились внизу. Контакты обязательно поворачивать к стене, на которой будет располагаться терморегулятор.
4. Во время работы нужно быть очень осторожным, старайтесь не повредить целостность пленки и ферритового слоя.
5. Пленочный пол не требует заливки, но его монтаж должен производиться только на идеальную ровную поверхность.

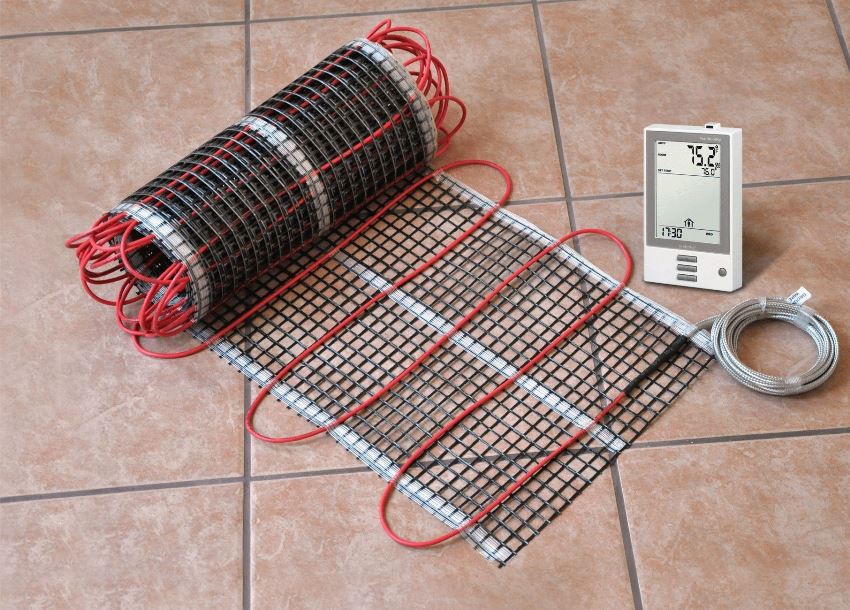

Нагревательные маты продаются в рулонах

Самым лучшим решением для обогрева балкона и лоджии считается укладка нагревательных матов. Они состоят из стекловолокна с нагревательными секциями. Перед монтажом, нарисуйте схему их расположения на бумаге.

Перед укладочными работами необходимо подготовить поверхность пола – удалить мусор и выровнять его. После чего, уложите теплоизоляционный материал. Он нужен для создания в комнате уюта, позволяет избежать теплопотери.

Затем делается стяжка из цемента – она является основанием для монтажа плитки. После того, как цемент затвердеет, можно приступать к укладке матов по выбранной схеме, подключить систему к электрической сети и установить терморегулятор. Укладывают плитку на нагревательные маты с помощью клея. Эксплуатировать пол рекомендуется через две-три недели.

Укладка нагревательных матов под плитку

Монтаж нагревательных матов

Обустроить теплый пол на лоджии своими руками при помощи нагревательных матов можно и самостоятельно, не привлекая к этой работе специалистов. Процесс работы состоит из нескольких этапов, каждый из которых нужно внимательно и качественно пройти.

Первым делом необходимо грамотно подготовить основание, чтобы качественно обустроить теплый пол под ламинат на балконе (прочитайте: “Укладываем ламинат на лоджии – монтаж своими руками”). Подложкой обычно является выровненная бетонная стяжка, очищенная от различных загрязнений. Чтобы нагревательные маты лучше держались на своем месте, основание нужно предварительно обработать грунтовкой.

Перед укладкой матов стоит проверить их сопротивление омметром и подобрать место для установки терморегулятора. Также обязательно определяются места для прокладки проводов, после чего в полу и стенах подготавливаются соответствующие выемки. Дополнительное углубление требуется для установки датчика, поскольку его нельзя располагать в непосредственной близости к кабелю.

Как сделать балкон теплым?

Варианты обогрева балкона:

• Для обогрева балкона можно использовать радиаторы центрального отопления. Но при использовании такого способа следует учитывать один существенный нюанс – запрет законодательства на вывод центрального отопления на балкон, из-за чего вся система отопления дома может нарушиться.
• Другой вариант утепления балкона – использование электрических отопительных приборов. На современном строительном рынке можно найти электрокамины, электроконвекторы, электрорадиаторы, комбинированные приборы. Наиболее безопасными в своей эксплуатации считаются маслонаполненные радиаторы.

Строение теплого пола на балконе

Теплый пол на балконе можно обустроить при помощи инфракрасной нагревательной пленки. Она отлично подходит для полов из керамогранитной плитки, ламината или полов на деревянных лагах. Благодаря инфракрасной пленке обеспечивается наиболее оптимальный температурный режим прогрева напольного покрытия. Помимо этого, такая пленка великолепно подойдет для обогрева стен и потолков, что в зимнее время будет очень актуально.

Какой материал лучше для пола на открытом балконе

Для открытого балкона или лоджии требуется напольное покрытие, которое способно длительное время выдерживать негативное воздействие влаги, резких перепадов и критических температур, а также прямых солнечных лучей. Однако, прежде чем застелить на открытом балконе выбранное покрытие, нужно обязательно подготовить основание:

• непременно устранить дефекты балконной плиты: ямы, трещины, щели и т.п.;
• обязательно сделать гидроизоляцию, которая значительно продлит срок эксплуатации бетонного основания;
• придать поверхности пола небольшой уклон в 3°, а также создать систему сбора и отвода воды.

Материалы для выравнивания

Открытые балконы и лоджии являются сложными конструкциями в плане выбора материалов для выравнивания пола, поскольку нежелательно увеличение нагрузки на бетонное основание. Если не планируется усиление балконной плиты, то можно использовать ориентировано-стружечные и цементно-стружечные плиты (ОСП и ЦСП), а также цементную стяжку. Последний вариант хорош, если необходимо выровнять поверхность пола не более чем на 30–50 мм.

ФОТО: img.aviarydecor.comДля выравнивания пола на балконе оптимальным вариантом является система лаг, обработанных защитными составами

Финишное покрытие

Чтобы не перегружать бетонную плиту на открытом балконе, для финишного покрытия нужно выбирать материалы, отличающиеся высокой прочностью, устойчивостью к воздействию влаги, частым перепадам критических температур, механическим нагрузкам и с относительно малым весом.

Итак, для напольного покрытия на открытом балконе чаще всего используют:

1. Керамическую плитку. Это прочный и долговечный материал, но для облицовки пола на открытом балконе нужно использовать разновидность с шероховатой поверхностью и предназначенную для наружного применения. Также необходимо использовать для укладки керамики качественный клей и влагостойкую затирку. Однако этот отделочный материал увеличит нагрузку на балконную плиту, поэтому его рекомендуется применять только на усиленном основании или если выравнивание поверхности было минимальным.
2. Краску. В том случае, если поверхность балконной плиты ровная, а укладка керамической плитки невозможна, окрашивание пола станет хорошим вариантом. Производители ЛКМ предлагают специальные краски на основе полимеров, которые разработаны специально для нанесения и эксплуатации в экстремальных условиях. К тому же богатый выбор цветов расширяет дизайнерские возможности.
3. Декинг (садовый паркет). Он даст комфорт, который не смогут обеспечить керамическая плитка и покраска. Это декоративное покрытие из древесно-полимерного композита, изготавливаемое в форме доски. Материал разработан специально для применения снаружи зданий и способен выдерживать любые атмосферные воздействия, а малый вес конструкции не создаёт больших нагрузок на балконную плиту. К достоинствам декинга можно отнести и то, что конструкцию на зимний период можно легко демонтировать, а весной вновь установить на балконе.

Также для облицовки пола открытого балкона можно рассматривать кварцвиниловый ламинат, резиновую плитку или термообработанную (палубную) доску.

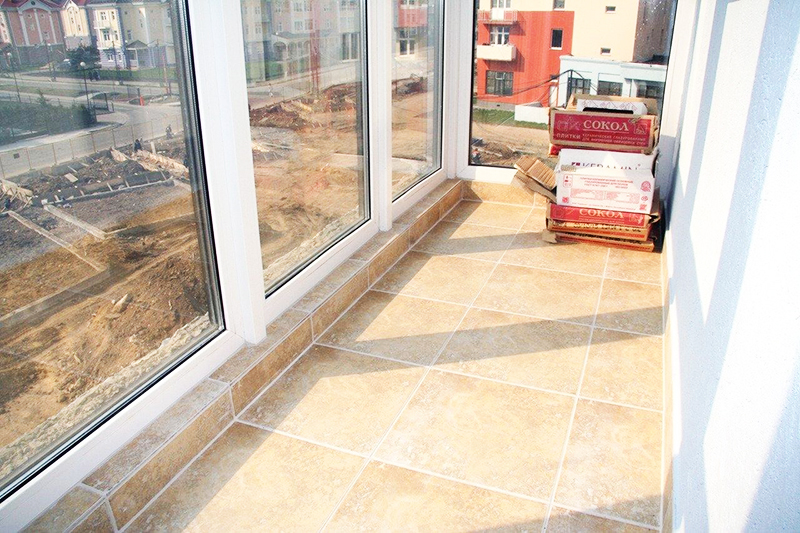

ФОТО: homeli.ruКерамическая плитка – распространённое решение для напольного покрытия на открытых и закрытых балконах

Что надо знать перед началом работ по утеплению

Для того чтобы не допускать досадных ошибок, нужно внимательно изучить нормативные акты и строительные нормы и правила

На что следует обращать внимание?

Состояниепарапета

В старых постройках он однозначно подлежит замене, несущие конструкции не рассчитаны на дополнительный вес стеклопакетов окон.

Парапет на балконе из пеноблоков

Плита перекрытия

Она сделана из железобетона толщиной 10 см, по физической прочности может выдержать дополнительные нагрузки, вызванные строительными мероприятиями по утеплению конструкции.

Расчет дополнительной весовой нагрузки на балконную плиту

Утепление внешних поверхностей

Очень важный и одновременно сложный вопрос. Некоторые органы местного самоуправления категорически запрещают изменять внешний вид фасадов зданий, особенно в центральных или исторических районах. Это значит, что балкон будет холодным, делать полы с подогревом нецелесообразно.

Утепление внутренних поверхностей

Такой вариант можно рассматривать лишь в случае относительно больших размеров балкона. Для создания более-менее эффективного утепления толщина пенопласта или минеральной ваты не может быть менее 10 см, это ощутимое уменьшение объема создаваемого пространства.

Утепление балкона

Тип системыподогрева

Есть варианты использования водяной и электрической системы.

Первая в настоящее время почти не используется. Почему?

Цены на теплый пол

теплый пол

1. Во-первых, довольно сложно монтировать: надо устанавливать пластиковые трубопроводы, рассчитывать отдельно их диаметр, согласовывать дополнительное сопротивление гидропотока с возможностями существующего водяного насоса.
2. Во-вторых, в случае протечек появляются большие проблемы, для устранения которых приходится полностью демонтировать половое покрытие.
3. В-третьих, существуют сложности с получением разрешения на подключение. Не все управляющие организации по тем или иным причинам идут навстречу пожеланиям квартиросъемщиков.

Оптимальный вариант – электрический подогрев.

Инфракрасный теплый пол

Именно на нем мы подробно остановимся в этой статье немного ниже.

Способы монтажа тёплого пола

Самостоятельно сделать тёплый водяной пол на балконе можно двумя способами. Разница между ними заключается расположением труб, по которым будет циркулировать горячая вода. Метод «Змейка» идеально подходит для помещений площадью не более 10 м2.

Принцип заключается укладыванием труб змейкой параллельно друг дружке. Недостаток способа такой, что в «хвосте» температура воды значительно ниже, чем в основании.

Второй вариант «Улитка» идеально подходит для любых балконов. Водный контур укладывается по спирали. Преимущество в сравнении с предыдущим методом заключается в компенсации охлаждения труб из второй половины за счёт тех, что находятся ближе к началу.

Утепление стен балкона перед укладкой теплого пола

Утепление стен лоджии пенопластом

Для правильной работы конструкции важно подобрать оптимальный утеплитель. Лучше отдавать предпочтение вариантам с жесткой структурой

В большинстве случаев для этой цели используется пенополистирол. Его крепят с помощью клея ПВА, а также применяя специальные монтажные грибки.

Применение теплого пола для квартирных балконов приемлемо при условии, что выбран инфракрасный или электрический вариант. Водяной тип обогревателя разрешен только в частных домах с фундаментом, так как конструкция теплого пола получается многослойной и достаточно тяжелой.

Тёплый пол на балконе с бетонными перекрытиями своими руками

Перед укладыванием труб сделайте стяжку пола, уложите теплоизоляцию и армированную сетку

Подготовительные работы:

• заливается стяжка. В месте, где она прилегает к стене нужно уложить демпфирующую ленту. Она не допустит разрушения слоя стяжки при расширении во время нагрева;
• укладывается слой гидроизоляции;
• сверху слой теплоизоляции;
• затем армирующая сетка, которая предохранит смещение труб;

Монтаж трубопровода водяного тёплого пола на балконе:

• трубы фиксируются к армирующей сетке нейлоновыми хомутами;
• интервал между креплениями не должен быть более 1 метра;
• расстояние до стен должно быть равным 7 – 10 см;
• система подключается к основной отопительной системе, причём отрезок трубы, который будет располагаться над уровнем пола, рекомендуется закрыть защитной гофрой;
• в систему заливается вода;
• отопительный котёл запускается на 50 – 70 % от максимальной мощности;
• через 3 -4 часа проверяется рабочее состояние всей системы (определяются возможные утечки, равномерный прогрев, отсутствие воздушных пробок);
• закончив проверку, система заливается специальной смесью для водного пола (делается это только при номинальном рабочем давлении в трубах). Подробнее о том, как можно утеплить пол на балконе, смотрите в этом видео:

Монтаж с использованием пенополистирола

Схема строения теплого водяного пола

Довольно частая ситуация, когда водяной тёплый пол на лоджии необходимо сделать максимально лёгким, так как сама конструкция плиты не выдержит давления, оказанного цементной стяжкой.

В этом случае можно использовать пенополистирольные плиты с повышенным эффектом теплоизоляции. В них уже подготовлены прорези под трубопровод и есть участки, которые будут компенсировать тепловое расширение.

• пенопласт укладывается непосредственно на пол балкона;

• трубы системы прокладываются в пазы;
• конструкция подключается к отопительному котлу;
• заливается водой;
• запускается отопление и оставляется на 3 – 4 часа под нагрузкой 50 – 70 % от максимума;
• по прохождению рекомендуемого времени, проверяется состояние системы. Если трубопровод горячий – монтируется черновой пол, из ДСП или ОСБ, затем укладывается декоративное напольное покрытие.

Модульный тёплый пол

Балконы с деревянным перекрытием тоже относятся к видам, требующим облегчённого веса конструкции. Профессионалы различают три категории тёплого пола, предназначенного для таких оснований:

• классический на брусе;
• реечный;
• модульный.

Модульный тёплый пол

Схема деревянного теплого пола

Последний является одним из простых вариантов. Трубопровод монтируется в специальные каналы в листах ДСП. Затем он подключается к отоплению, заливается водой и запускается. Как раньше, только после полной проверки можно укладывать финишное покрытие.

Реечный тёплый пол

Реечный тёплый пол на балконе монтируется таким образом:

1. Ранее выровненная поверхность накрывается листами ДСП или ОСБ, фиксируется к основанию.
2. Поверх них монтируется трубопровод, между которым устанавливается алюминиевый профиль.
3. Далее, система проверяется, а верхним слоем укладывается ещё один слой ДСП, ОСБ. Финишным слоем – декоративное покрытие.

Тёплый пол на брусе

Как сделать монтаж пола из бруса? Для этого требуется предварительное утепление поверхности пенопластом.

1. Укладывается деревянный брус, а затем монтируется алюминиевый профиль с установленными теплоотражающими пластинами.
2. В образовавшуюся нишу размещается трубопровод тёплого пола.
3. Дальнейшие действия аналогичны предыдущим методам: после проверки герметичности всё накрывается листами строительного материала и застилается напольным покрытием.

Исходя из отзывов людей, уже установивших такие обогреватели на свой балкон, можно сказать, что такой метод является хорошим решением для основного обогрева помещения.О том, как сделать теплый пол на брусе, смотрите в этом видео:

Единственное, что не позволяет установить такие системы практически в каждой квартире это запрет на подключение от центрального отопления.
