Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
- Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.

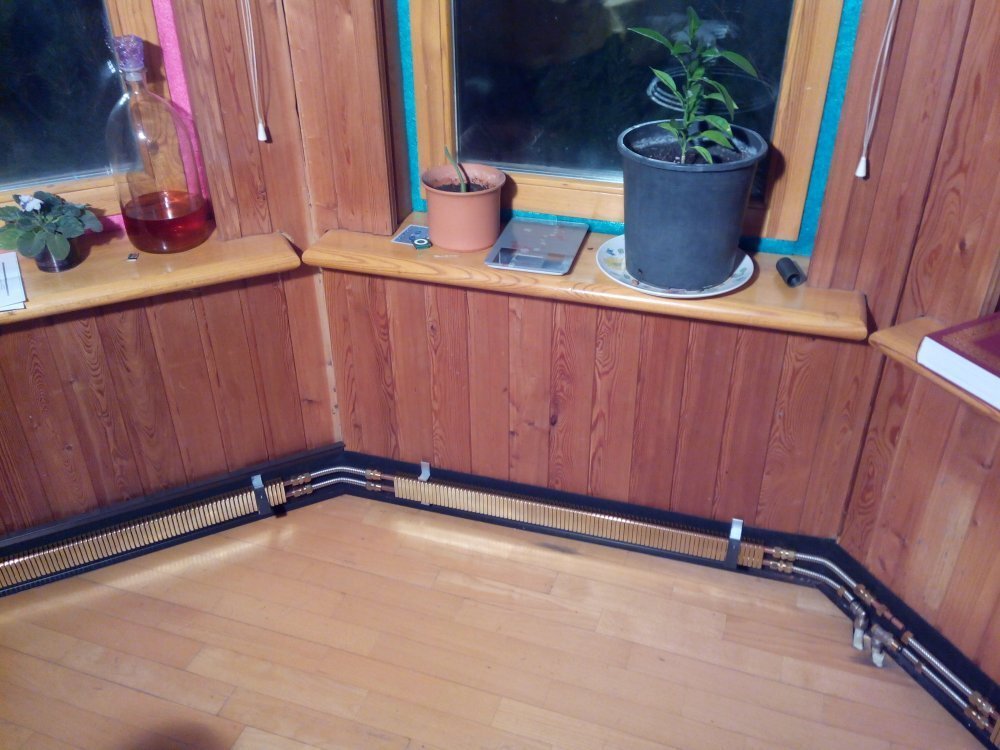

Устанавливаем куски и соединяем их в единое целое
- Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.

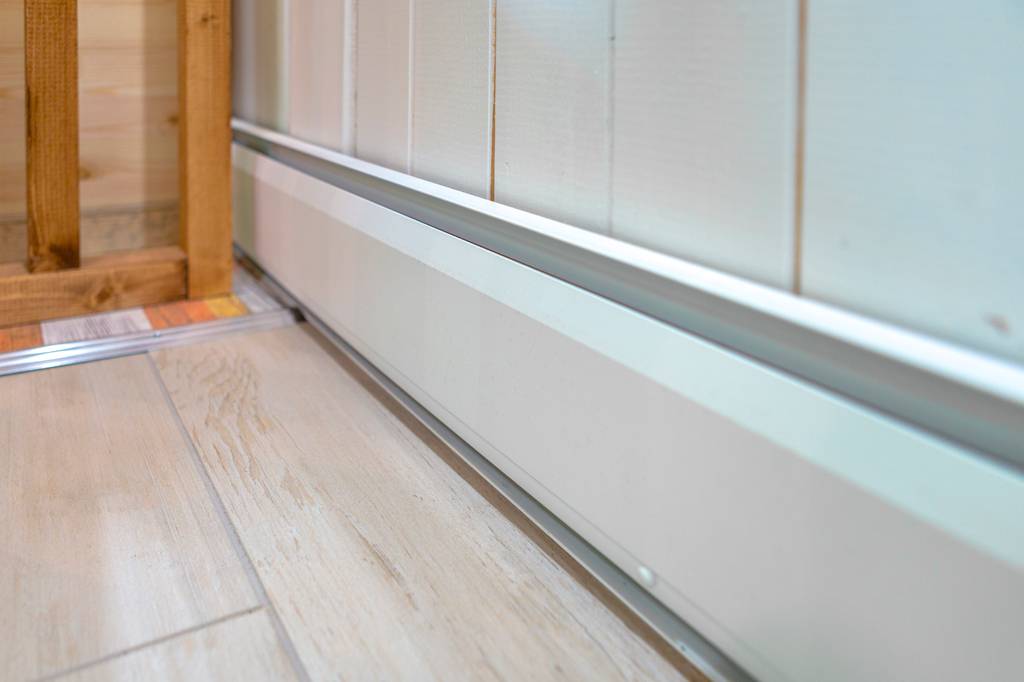

Так все выглядит когда все сделано
- После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
Самостоятельная установка системы «теплый плинтус»
Рассмотрим более подробно, на что следует обратить внимание при самостоятельной установке отопительного оборудования. Необходимо учитывать, что водная и электрическая система имеют ряд особенностей и отличаются способом функционирования
Системы обогрева плинтусного типа являются отличным вариантом при благоустройстве таких помещений, как зимний сад, утепленный балкон, лоджия, веранда
Электрическая система
Сложность монтажа в том, что внешние элементы электрического теплого плинтуса – это всего лишь верхушка айсберга, а его установка – заключительный, наиболее простой этап. Главная работа планируется еще в момент проектирования, когда рассматриваются варианты подводки коммуникаций – труб и связанного с ними электрического оборудования.
Коэффициент теплопроводности меди равен 390 Вт/м К, а алюминия – 236 Вт/м К. Благодаря высоким показателям эти два металла используются при изготовлении элементов плинтусных систем
Вначале прокладывают силовой кабель (220 В) с выходами в местах подключения ТЭНов и термостатов, затем заливают полы, штукатурят стены, производят отделку помещения. Если при монтаже силового кабеля или инженерного оборудования произойдут ошибки, исправить их будет довольно сложно – как минимум, придется вскрывать цементную стяжку.
К сожалению, метраж теплого плинтуса ограничен. Обычно длина одного контура не должна превышать 15 м, иначе система будет работать неэффективно
Элементы плинтуса устанавливают в последнюю очередь, когда полностью завершены отделочные работы. Действовать необходимо строго по схеме, идущей в комплекте с оборудованием. Как правило, работы сводятся к размещению элементов вдоль стен, подключению к электропитанию, регулировке термостатов.
Водяное отопление
Перед тем, как установить тёплый водяной плинтус своими руками, необходимо от коллектора до места монтажа проложить ПВХ трубы. Затем вдоль периметра или в выборочных местах крепятся отопительные элементы, параллельно присоединяются греющие модули. После опрессовки и балансировки производят окончательную отладку автоматической системы и делают пробный запуск.
Для того чтобы пластиковые трубки служили дольше, необходимо соблюдать несколько условий. Например, температура теплоносителя не должна превышать 85 градусов, а давление – подниматься выше 3 атмосфер
Виды
Сегодня распространены всего два вида теплого плинтуса – водяной и электрический. Каждый из них применяется в специфических условиях устройства комнат и обстановки самой квартиры. Стоит рассмотреть каждый из видов подробно.
Водяной
Этот вариант установки встречается довольно часто – его можно увидеть в интерьере некоторых современных жилых зданий, офисных помещений, даже торговых центров. Стоит отметить, что водяной тип теплого плинтуса получил широкое распространение во многих западных странах. Такой интерес обусловлен такими факторами, как: простота использования и невысокие требования к обслуживанию. Водяной теплый плинтус представляет собой внешне металлическую панель или коробку, внутри которой размещается отопительный или греющий модуль с мини-трубками для подачи воды и прогрева. Внешняя или тыльная сторона устройства также оснащается металлической панелью, которая уже предназначена для защиты самой стены от высоких температур.
Такой способ подключения техниками называется лучевым. Отличием этого вида теплого плинтуса от электрического является широкий спектр возможных установок в интерьере. Водяной теплый плинтус можно монтировать на мансардах, лоджиях, даже на балконе, при этом эффективность обогрева не уменьшается, а затраты на энергию остаются сравнительно небольшими. Еще одной особенностью именно водяного типа является быстрота прогрева воздуха, так как физические свойства воды позволяют беспрепятственно передавать по трубам даже самые горячие потоки. Однако необходимо постоянно следить за уровнем температуры в котельных.
Электрический
Если водяную разновидность теплого плинтуса ценят за быстрый нагрев и простоту обслуживания, электрический тип распространен благодаря следующим характеристикам:
- легкость монтажных работ – в отличие от водяного типа электрический устанавливается на месте, процесс установки простой и быстрый, ведь достаточно закрепить обогревательные панели на стену;
- наличие более совершенных систем теплорегуляции – большинство моделей водяных плинтусов не оснащены специальными приборами для измерения температуры – для этого достаточно следить за средним уровнем воды в котельных. Электрический же тип часто оснащается специализированными термостатами, которые похожи на обычные термометры. Термостаты могут работать как автоматически, так и могут быть отрегулированы вручную, а их работа направлена на оптимизацию затрат энергии.
Здесь же стоит отметить и отрицательные моменты использования такого плинтуса:
- большой расход энергии – при использовании любой техники с электропитанием встает вопрос о денежных затратах. Электрический тип, к сожалению, даже при наличии термостатов потребляет большое количество энергии;
- монтаж электрического типа намного проще, однако, сам процесс подключения может вызывать некоторые трудности – это подготовка именно выделенной линии с правильным номиналом;
- один из потенциальных минусов для многих покупателей – это наличие электропитания. Вероятность повреждения проводки и возникновения пожара крайне мала, однако, для некоторых это является определяющим фактором при определенных условиях эксплуатации.
Если покупателю больше понравилась именно водяная разновидность, то не стоит отчаиваться и думать, что эти виды различаются по внешним признакам.
Кроме наличия клемм или креплений проводов к электрическому питанию, эти разновидности внешне абсолютно схожи. Стоит отметить и такой вид плинтусного оборудования, как инфракрасный теплый плинтус. Особенность данного вида заключается в использовании специальной пленочной ленты, которая под воздействием высоких температур нагревается и становится своеобразным источником инфракрасного излучения, что обеспечивает дополнительный и качественный прогрев помещения.

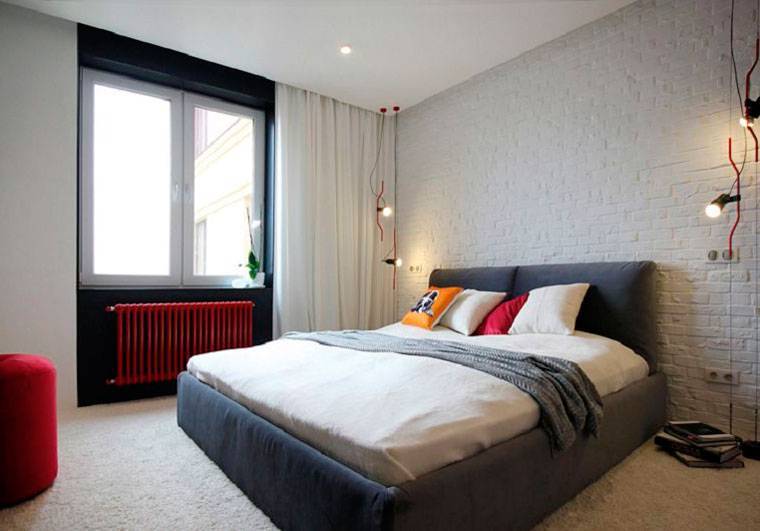

Недостатки обычных батарей (радиаторов)
К счастью, радиаторы имеют гораздо меньше недостатков, чем преимуществ.
- Самый большой из них – это неблагоприятное распределение температуры в комнате. В отличие от напольного отопления, в помещении, обогреваемом батареями, большая часть теплого воздуха поднимается вверх. К сожалению, в этом случае тепло находится на уровне головы и выше, а самая холодная область в комнате приходится на наши ноги, что не способствует комфорту, но способствует закалке. Безусловно, это не лучшее решение в доме, где есть маленькие дети, которые проводят много времени, не стоя, а сидя на полу. В этом случае придется задуматься о покупке ковров или ковровых покрытий.
- Кроме того, радиаторы не способствуют хорошему самочувствию людей, страдающих аллергией. По данным исследований, явление конвекции, то есть увеличения воздушного движения, увеличивает также движение частиц пыли, а вместе с ними неблагоприятных для здоровья пылевых клещей.
- Кроме того, интенсивный нагрев сушит воздух, что может привести к дискомфорту и пересыханию слизистой оболочки носа. Поэтому в осенне-зимний период должны применяться очистители от пыли и увлажнители воздуха, что поможет значительно уменьшить эти проблемы.
- Также надо знать, что радиаторы могут работать только с высокотемпературными котлами и системами нагрева воды. Теплый пол, наоборот, работает с низкотемпературными источниками тепла, такими, например, как конденсационный котел, тепловые насосы и солнечные коллекторы.
«О вкусах не спорят», — говорит известная поговорка. Точно так же не стоит спорить о том, что лучше батареи или теплые полы. Для каждого из нас лучшими могут быть совершенно разные решения. Чтобы правильно выбрать, что лучше между батареями и теплыми полами, необходимо тщательно анализировать не только преимущества и недостатки обоих решений, но и финансовые возможности. Кроме того, важными являются вид и характер, теплоизоляция здания, в котором будет размещена та или иная система отопления. Только тщательный, всесторонний анализ поможет вам принять правильное решение и насладиться уютной атмосферой в зимний период.
Область применения
Сегодня на рынке без проблем можно купить электрический плинтус для отопления. Он существенно превосходит по своим эксплуатационным характеристикам все варианты обычного отопления, которые не везде и применимы. Например, в загородных домах при отсутствии теплоцентралей, а иногда и газопровода единственным источником для обогрева могут служить только дрова и электричество. В этом заочном соревновании, конечно же, победа за плинтусом, ведь гораздо легче включить любой электронагревательный прибор, чем растапливать печь.
Такой плинтус − это по сути своей обычный ТЭН с нагревательной спиралью из специального стойкого к жару сплава, который и обеспечивает долгий срок службы прибора.
Плинтусная система аналогична в работе электрическим полам, в ней так же предусмотрен регулятор температуры для индивидуальной настройки микроклимата в помещении. Данные о температуре поступают из датчиков, размещенных на стенах, на уровне человеческого роста. Подключать такой прибор можно и в обычную бытовую розетку, профессионалы рекомендуют не нагружать лишний раз электропроводку дома и подключать прибор отопления напрямую по отдельной ветке электропровода к распределительному щитку с предусмотренным автоматом.
Система теплых плинтусов: что это такое
Греющие плинтуса или плинтусное отопление — не новинка в области отопления. Идея была предложена еще в начале прошлого века, но из-за сложности реализации и высокой цены, была почти забыта. С развитием технологий сложность стала ниже, а вот цена по-прежнему остается высокой. Именно это, в основном, и сдерживает потенциальных пользователей.

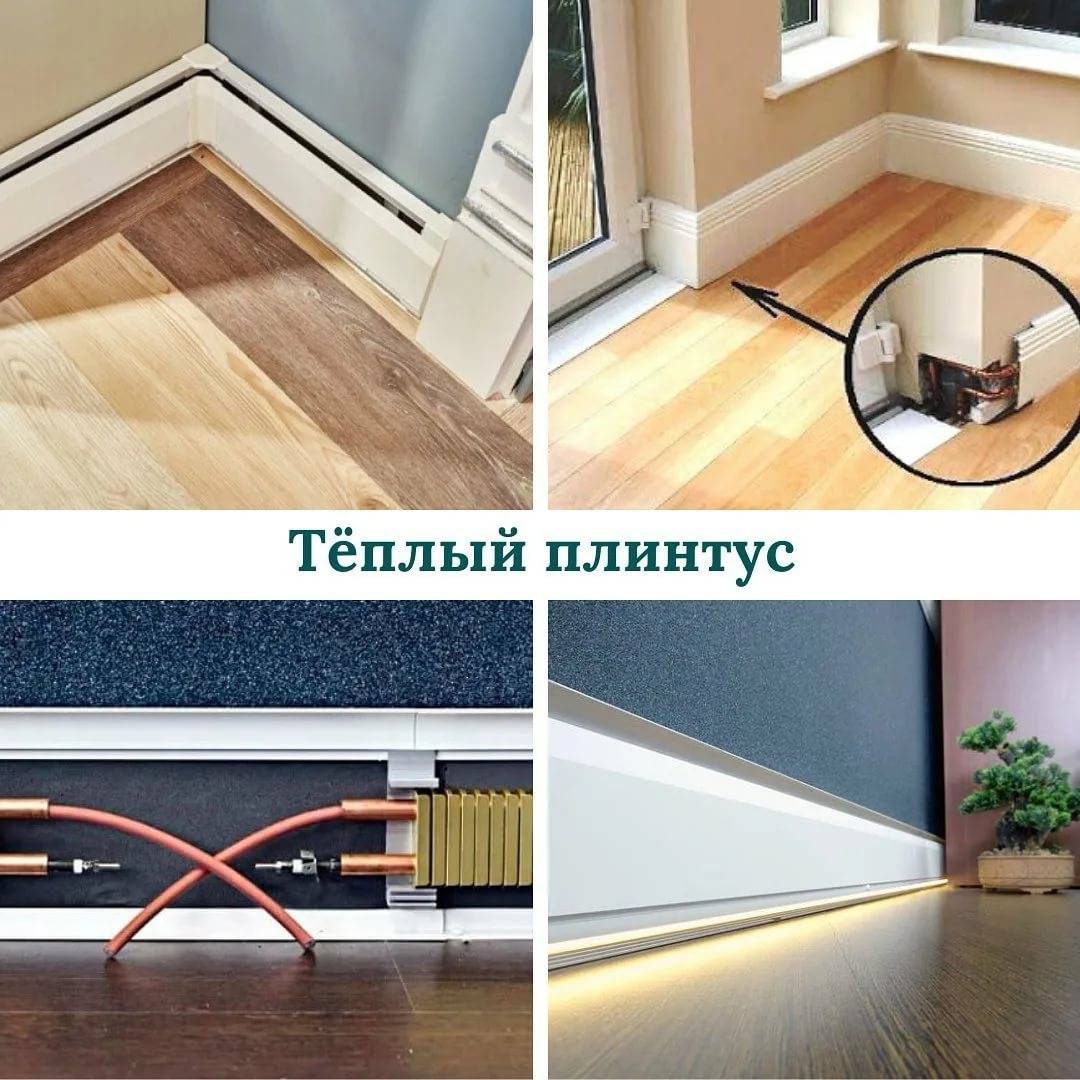

Вот так может выглядеть отопление при помощи теплого плинтуса
Главное отличие этой системы — нестандартная форма обогревательных приборов и необычное их расположение. Обогреватели — длинные и невысокие, расположены по периметру помещения на уровне пола. Отопительные приборы закрыты длинной декоративной планкой по внешнему виду очень похожей на плинтус. При установке заменяют собой обычный плинтус. Потому такая система очень часто называется «теплый плинтус». Эта система очень хороша при панорамном остеклении — она может быть не выше рам, так что совсем незаметна. Ничуть не хуже она и в обычных комнатах — ее же совсем не видно.
Виды теплого плинтуса
Теплый плинтус есть двух типов: электрический и водяной. Электрический теплый плинтус отличается тем, что каждый отопительный прибор самостоятелен и может работать отдельно. Их можно устанавливать в случае нехватки мощности основного отопления — как дополнительное, на случай холодов. Установка несложная, а работает он эффективно, незаметен, не слишком сушит воздух.

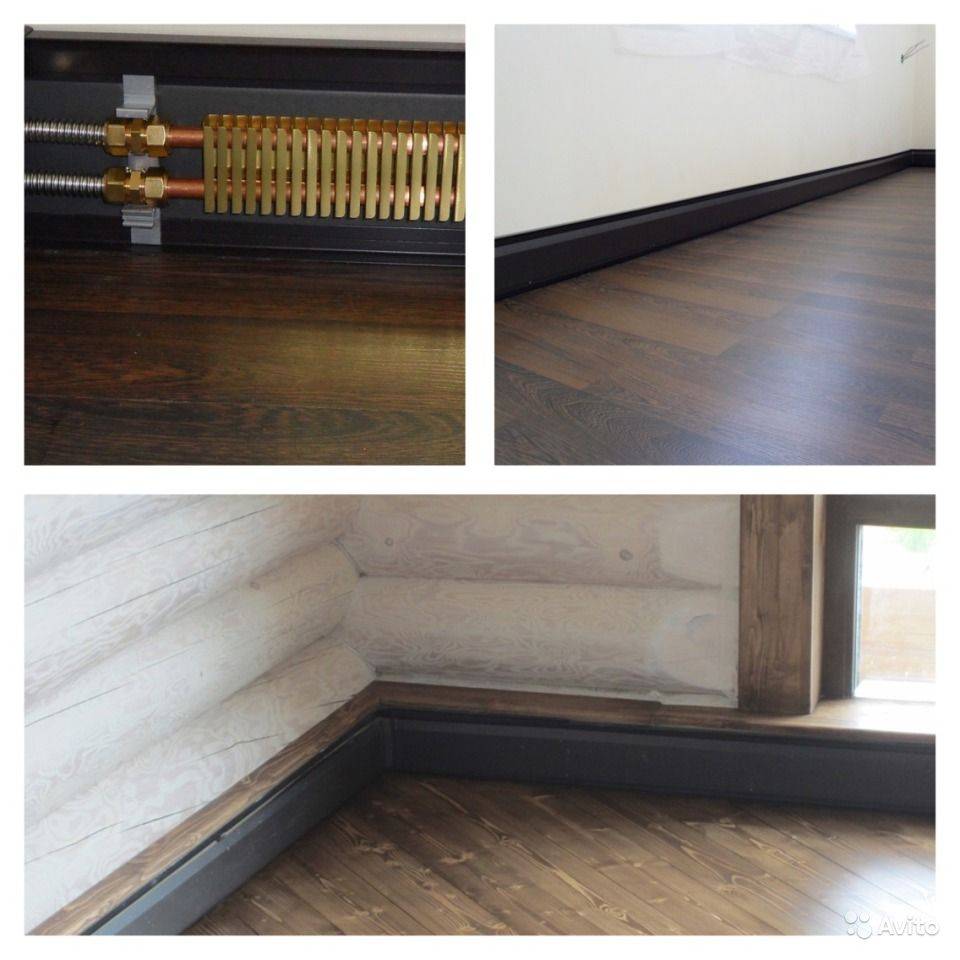

Теплый плинтус без декоративной панели
Есть водяной теплый плинтус. Это один из подвидов водяного отопления, то есть все отопительные приборы связаны в одну систему. Может быть как основным (только плинтусные обогреватели) так и дополнительным видом обогрева (вместе с водяным теплым полом или радиаторами).
Устройство греющего плинтуса
В любом случае, теплый плинтус внешне выглядит так: это две медных трубки, которые одна от другой находятся на расстоянии 7-15 см. Для увеличения теплоотдачи на трубки надеты вертикальные пластины из алюминия, латуни (стоят чуть меньше, но и теплоотдача чуть ниже) или меди (более дорогой и более «теплый» вариант). Сверху трубы с оребрением закрываются декоративными крышками из экструдированного алюминия. Алюминий выбран не случайно — он хорошо передает тепло. Так что нагревшаяся крышка сама излучает тепло.
Вверху и внизу крышки есть отверстия для движения воздуха. Через нижние засасывается холодный, через верхние выходит нагретый. Так что получается обогрев идет от трех источников:
- Нагревается воздух, который проходит вдоль труб и оребрения.
- От нагретых стен.
- От корпуса теплого металлического плинтуса.
Такой тройной источник тепла способствует тому, что помещение нагревается быстро, а расположение греющих элементов по периметру способствует равномерному прогреву воздуха по всему объему.
Недостатки теплого плинтуса
- Цена в целом процентов на 15 дороже традиционных систем отопления, но это субъективная оценка. Я сознательно не пишу тут никаких цифр — слишком много переменных для расчета затрат. Минимальная цена 1,5 метров погонных $50, без расчетов.
- Оребрение может потрескивать при остывании-нагревании. Выходя на постоянную температуру никаких звуков не наблюдается.
- Скорость выхода на оптимальную температуру около суток, тоесть дольше конвекторов и радиаторов. Это не годится для зимней дачи с непостоянным проживанием.
- В загроможденных мебелью помещениях теплый плинтус себя не оправдает.
опубликовано econet.ru
Принцип работы радиатора
Радиаторы плинтусного отопления монтируют вдоль внешних стен дома. В алюминиевом коробе, образованном планками, предусмотрены 2 горизонтальные щели. Одна из них находится в верхней части у самой стены, а вторая у пола.
Проникающий внутрь короба холодный воздух нагревается и, как и при работе любого отопительного прибора, поднимается вверх. Но, подчиняясь принципу Коанда, он не рассевается, а распределяется вдоль поверхности стены, не уходя в атмосферу помещения, а нагревая материал стены. А затем уже стена равномерно излучает накопленное тепло подобно тому, как это происходит при отоплении .
Поскольку для нагрева помещения в данном случае конвекция не важна, то теплоноситель не требуется нагревать до слишком высоких температур. Гораздо важнее, чтобы радиаторы были изготовлены из материалов, имеющих высокую теплопроводность – каковыми и являются медь и алюминий.
Во время работы максимальная температура нагретого алюминиевого короба обычно составляет не более +40 градусов, а поверхность стены нагревается не более, чем до 37.
На данный момент времени существует три типа плинтусного отопления:
- электрическое посредством мощных ТЭНов (мощность до 280 Вт/пог.м);
- при помощи жидкого теплоносителя, нагретого до температуры +85 градусов;
Жидкостное плинтусное отопление
Система состоит из следующих комплектующих:
- Радиторный блок теплообменника представляет собой две медные трубки с закрепленными на них алюминиевыми или латунными ламелями, обеспечивающими конвекцию, и алюминиевый декоративный короб, который также служит для защиты трубок от повреждений.
- Распределяющий коллектор, представляющий собой две стальные трубки, предназначенный для ввода и вывода . Обязательно оборудуется сливными вентилями, отсекателями и воздухоотводами.
- Полиэтиленовые трубы, одетые в гофру, монтируемые вдоль стены или в пол. Через них жидкость поступает в систему и отводится из нее. Рабочее давление в системе не должно превышать 3 атм.
Особенностью водяного отопления является то, что оно крайне чувствительно к повышению текущего давления и гидроударам. По этой причине для приседининения к центральной системе нужно использовать не полиэтиленовые шланги, а медные или металлопластиковые коммуникации, которые крепятся при помощи пайки.
Для большей безопасности системы, специалисты советуют использование промежуточного , принимающего на себя все излишки. Это защити плинтусный прибор от высоких нагрузок и обеспечит его службу в течение всего гарантийного срока (10 лет) и даже дольше.
Электрическое плинтусное отопление
является воздушной отопительной системой.
Устройство электроплинтуса примерно такое же, как и у жидкостного:
- ТЭН монтируют в нижнюю медную трубку;
- кабель питания, снабженный термостойкой оплеткой, протягивают через верхнюю трубку.
Если внешне электрический плинтус выглядит практически так же, как и жидкостный, то монтировать его проще ввиду отсутствия труб, подводящих теплоноситель.
Источником питания такого плинтуса может служить любая ближайшая .
Хотя электрический плинтус имеет хорошую влагозащиту, но все же он не предназначен для использования в помещениях с высоким уровнем влажности.
Габариты установки таковы:
- длина составляет 1 – 2 м;
- ширина – 4 см;
- высота — 16 см.
В комплекте имеются внешние и внутренние уголки и концевые заглушки их ПВХ.
Инфракрасные плинтусные системы
работают по принципу ИК-обогревателей – нагревают не воздух, а предметы возле себя, а те, в свою очередь, равномерно нагревают помещение. Гарантия производителей на эти приборы также составляет 10 лет.
Выбор плинтусного инфракрасного обогревателя
Чтобы не ошибиться с выбором электрического плинтусного конвектора, вначале необходимо познакомиться с существующими разновидностями. Наиболее востребованными как в Москве, так и в других городах, являются инфракрасные устройства. Подобные конструкции имеют рабочую мощность не более 150 Вт. Их можно использовать в качестве основного способа обогрева, поскольку они в состоянии вырабатывать в 5 раз больше тепла, нежели аналогичные приборы.
Конструкция подобной системы включает алюминиевые анодированные ламели, благодаря которым обеспечивается сильный прогрев стен и ближайших поверхностей. За счёт установки подобных плинтусов возникает эффективная завеса, которая отлично защищает помещение от холодного воздуха.
Устройство кабельного нагревателя
Плинтусы подобного типа можно использовать для обогрева любых помещений за исключением тех, где преобладает высокая влажность. Достоинством этих отопительных систем является более упрощенная схема сборки. Нагревательные элементы монтируются в коробе, при этом устанавливать коллектор и прокладывать подводящие магистрали не требуется.
Принцип работы плинтусного конвектора
Во время работы обогревательных плинтусов поддержание в помещении комфортной температуры обеспечивается не только за счёт воздействия на находящийся в нижней части помещения воздух, но и благодаря передаче тепла стеновым поверхностям. Для того, чтобы прогреть воздух методом конвекции, приходится затратить порядка 30% всей энергии, а остальная ее часть уходит на прогревание стен.
После того, как воздух прогреется до необходимой температуры, он начинает подниматься вверх вдоль стен, где перемешивается с более теплыми воздушными потоками. В результате возникает воздушная подушка. После того, как стены прогреются до температуры 37 градусов, они начинают отдавать полученное тепло в пространство помещения.
Выбирая оптимальный вариант тёплого плинтуса, необходимо обращать внимание и на его цену. Стоимость подобной системы может быть различной. Многое зависит от особенностей устройства и характеристик конкретной модели
Многое зависит от особенностей устройства и характеристик конкретной модели
В конструкции плинтусов имеется нагревательный элемент, который покрыт планкой из легкого металла. Этот элемент включает медные трубки, к которым подведены радиаторные пластины
Многое зависит от особенностей устройства и характеристик конкретной модели. В конструкции плинтусов имеется нагревательный элемент, который покрыт планкой из легкого металла. Этот элемент включает медные трубки, к которым подведены радиаторные пластины.
Особенности установки
эффективно
Установка тёплого плинтуса Мегадор осуществляется в два этапа. Начинается всё с подготовки выводов для подключения конструкции, затем прокладываются подводящие магистрали и производится подключение кабеля.
Второй этап начинают только после завершения отделки помещения. При использовании водяного типа греющего плинтуса вначале устанавливаются все его элементы, подключаются модули к выводящим элементам, после чего осуществляется настройка контуров и опрессовка системы. В случае с электрическим теплым плинтусом вначале нужно установить все элементы корпуса, подключить к выводам контуров, а затем произвести замеры изоляции. На заключительном этапе осуществляется настройка термостата.
Особое внимание нужно уделить расчёту количества секций, где важно не допустить ошибок. Здесь необходимо обращать внимание на мощность системы и возможные теплопотери
Конечные показатели в каждом случае будут отличаться
Конечные показатели в каждом случае будут отличаться
Конечные показатели в каждом случае будут отличаться
Всё зависит от качества теплоизоляции стен, оконных конструкций и температуры воздуха
Хочется обратить внимание на то, что при использовании электрического типа плинтусов на площади 10 м2 потребуется 0,5 кВт. Если был выбран водяной вариант, то данную цифру увеличивают в 2 раза. Конечные показатели в каждом случае будут отличаться
Всё зависит от качества теплоизоляции стен, оконных конструкций и температуры воздуха
Конечные показатели в каждом случае будут отличаться. Всё зависит от качества теплоизоляции стен, оконных конструкций и температуры воздуха
Хочется обратить внимание на то, что при использовании электрического типа плинтусов на площади 10 м2 потребуется 0,5 кВт. Если был выбран водяной вариант, то данную цифру увеличивают в 2 раза
