Тепловые насосы воздух-воздух для отопления дома

Принцип действия теплового насоса

Теплоноситель нагревается от источника низкопотенциального  (5…10 °С) тепла. Насос сжимает хладагент, температура которого при этом повышается (50…60 °С) и нагревает теплоноситель системы отопления или ГВС.

В процессе работы ТН задействованы три тепловых контура:

• наружный (система с теплоносителем и циркуляционным насосом);
• промежуточный (теплообменник, компрессор, конденсатор, испаритель, дроссельный клапан);
• контур потребителя (циркуляционный насос, тёплый пол, радиаторы; у ГВС – бак, точки водоразбора).

Сам процесс выглядит следующим образом:

Контур съёма тепловой энергии

1. Грунт нагревает солевой раствор.
2. Циркуляционный насос поднимает рассол в теплообменник.
3. Раствор охлаждается хладагентом (фреоном) и возвращается в грунт.

Теплообменник

1. Жидкий фреон, испаряясь, забирает тепловую энергию у рассола.
2. Компрессор сжимает хладагент, его температура резко повышается.
3. В конденсаторе фреон через испаритель отдаёт энергию теплоносителю отопительного контура и снова становится жидким.
4. Остывший хладагент, через дроссельный клапан уходит к первому теплообменнику.

Отопительный контур

1. Подогретый теплоноситель отопительной системы подтягивается циркуляционным насосом к рассеивающим элементам.
2. Отдаёт тепловую энергию воздушной массе помещения.
3. Остывший теплоноситель по обратной трубе возвращается к промежуточному теплообменнику.

Видео с подробным описанием процесса:

Отопление дома насосом воздух-вода

Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:

• монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
• осуществить врезку в действующую систему отопления;
• провести настройку и пуск-наладку теплового насоса

А подобных домов — тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода — это реальность, это недорого и отбивается примерно за 3 года эксплуатации!

В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

Схема отопления дома тепловым насосом воздух-вода

Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос

Тепловой насос CooperHunter UNITHERM

В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.

Подставка под внешний блок теплового насоса

Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.

Место установки внешнего блока CH-HP14SINM

С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла

Коллектор системы отопления

У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса

Установка гидромодуля

Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс — автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)

Внешний вид системы отопления

У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта

Автоматика теплового насоса

Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе «умный дом». Отопление дома насосом воздух-вода — это просто, комфортно и недорого!

Запуск и сдача системы отопления тепловым насосом заказчику

Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия

Подключение теплового насоса в контур отопления дома

На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления — мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.

Вот модели серии UNITHERM — самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:

Фотография	Модель	кВт	до «минус»	Цена *	Монтаж **
	CH-HP8.0SINK3	8,0	-30	460000 Р	16400 руб.
CH-HP10SINK3	9,2	-30	480000 Р	16400 руб.
	1ф	12,0	-30	руб.
CH-HP12SINM3 3ф	12,0	-30	552000 Р	16400 руб.
1ф	14,0	-30	руб.
CH-HP14SINM3 3ф	14,0	-30	593000 Р	20900 руб.
1ф	15,5	-30	руб.
3ф	15,5	-30	руб.

* На оборудование предоставляется скидка от цены сайта по итогам создания коммерческого предложения.

** Установка внешнего блока и гидромодуля. Подключение к действующей или монтаж создаваемой системы отопления по итогам коммерческого предложения.

Оставьте заявку менеджеру, уверены, что вы останетесь с нами!

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Принцип работы

Все окружающее нас пространство есть энергия — нужно только уметь ее использовать. Для теплового насоса нужно, чтобы температура окружающей среды была больше 1С°. Тут следует сказать, что даже земля зимой под снегом или на некоторой глубине сохраняет тепло. Работа геотермального или любого другого теплонасоса основывается на транспортировке тепла от его источника с помощью теплоносителя к контуру отопления дома.

Схема работы прибора по пунктам:

• носитель тепла (вода, грунт, воздух) наполняет находящийся под грунтом трубопровод и нагревает его;
• затем теплоноситель транспортируется в теплообменник (испаритель) с последующей передачей тепла на внутренний контур;
• во внешнем контуре находится хладагент – жидкость с низкой точкой кипения под низким давлением. Например, фреон, вода со спиртом, гликолевая смесь. Внутри испарителя это вещество нагревается и становится газом;
• газообразный хладагент направляется в компрессор, сжимается под высоким давлением и нагревается;
• горячий газ попадает в конденсатор и там его тепловая энергия переходит к теплоносителю системы отопления дома;
• завершается цикл превращением хладагента в жидкость, и она, вследствие потери тепла, возвращается назад в систему.

Тот же принцип используется для холодильников, поэтому тепловые насосы для дома можно применять как кондиционеры для охлаждения помещения. Проще говоря, тепловой насос – это такой холодильник с обратным действием: вместо холода вырабатывается тепло.

Система отопления с тепловыми насосами

Отопление воздух-воздух применяется в быту в локальных помещениях или во всем доме. При переоборудовании котельной газовый, электрический котлы станут дополнительным источником тепла, которые пригодятся при значительных понижениях наружной температуры – в этом случае эффективность ТН падает и резервный нагрев поможет справиться с нагрузкой на систему.

Удобнее всего применять тепловой насос как локальное оборудование местного значения, не придется покупать и устанавливать громоздкие агрегаты, подача тепла осуществляется по гибкой системе с регулированием нагрева, при этом поломка одного устройства не выведет из строя всю систему.

Локальная схема имеет и недостатки:

1. Сложности с четким направлением потока прогретого воздуха. Без системы воздуховодов направленности не добиться, а протягивать дополнительные трубопроводы не всегда рационально.
2. Эффективность одного мощного котла прогрева выше, чем совокупная производительность всех тепловых насосов, множество наружных блоков перегрузят фасад.
3. Максимальная протяженность трассы между внешним и внутренним блоком имеет ограничения. Параметры прописываются в техпаспорте устройств и могут стать препятствием для сооружения локальной сети отопления для офиса внутри небольшого строения.

Если обустраивается централизованная подача с применением теплового насоса воздух-воздух, то приобретается один мощный агрегат, прокладывается центральный воздуховод с отводами в каждое отапливаемое помещение. В стенах необходимо пробивать отверстия под воздуховоды, к тому же теплые потоки, подаваемые с потолка, поднимают пыль – но это единственные недостатки сети.

Плюсов больше:

• контроль температурных показателей нагрева во всех помещениях дома;
• доступность интеграции дополнительного оборудования – фильтров, увлажнителей;
• при снижении теплоэффективности, сеть дополняется прибором рекуперации, что минимизирует утечку тепла;
• одно мощное устройство обслуживать намного выгоднее.

Чтобы не сталкиваться с проблемой перемерзания наружных блоков, рекомендуется наладить систему подготовки воздуха на основе почвенного теплообменника – это упростит работу ТН воздух-воздух при понижении температуры.

Набор элементов для формирования воздушного отопления

Чтобы собрать систему, требуется наличие внешнего, внутреннего блоков и контура для транспортировки хладагента. Также пригодится вентилятор, который будет нагнетать воздух в каналы. Воздуховоды и вентиляционное оборудование пригодятся только при формировании централизованной сети, для локального прогрева хватит блоков и контура.

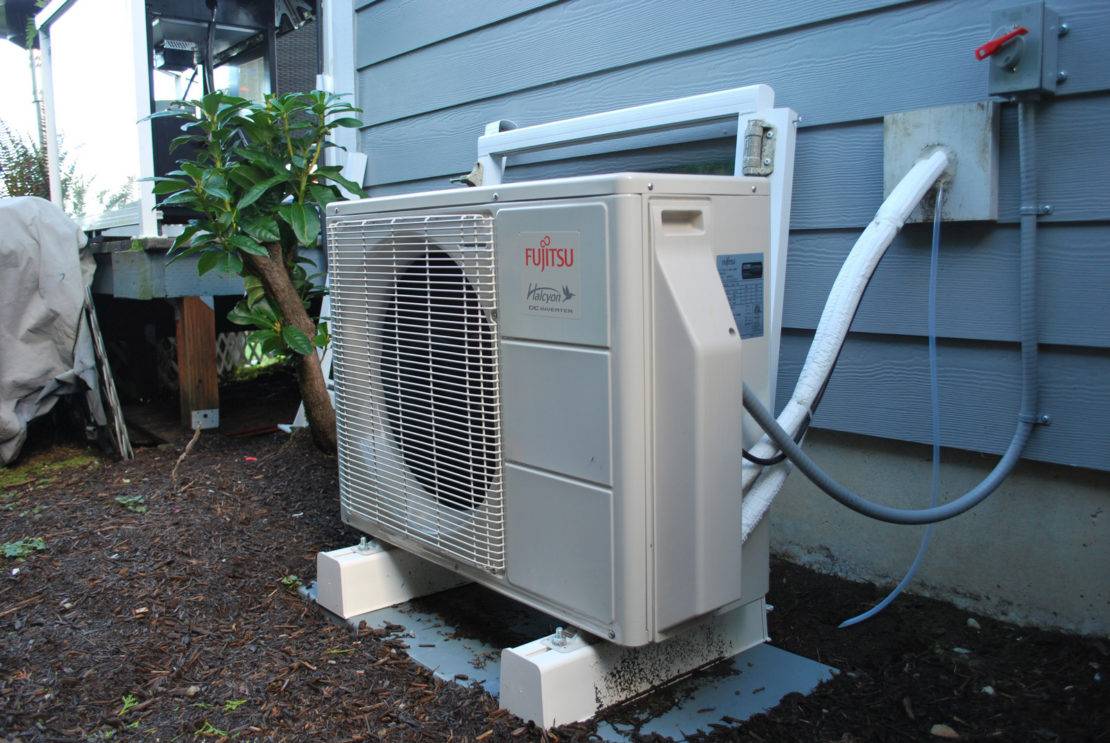

Внутренний блок устанавливается в помещении, наружный выносится за пределы строения. Установка наружного блока допускается на определенном расстоянии от внутреннего – размер удаления указывается в техпаспорте. Что касается внутреннего модуля, он навешивается таким образом, чтобы подавать тепло в локальную зону с учетом эффективности распространения потоков.

Где применяется воздушная система отопления?

Область использования зависит от типа сети. Прямоточные схемы с постоянным обновлением воздуха в помещении применяются в промышленных цехах, где есть риск скопления взрывоопасных или пожароопасных частиц. Локальный прогрев выгоднее использовать в офисах, частных строениях.

Система выгодна для хозяев домов при условии, если с другими теплоносителями возникают перебои. Например, обустройство газового отопления стартует от 7000$ (450000 руб.) плюс получение разрешений, регулярные проверки, а ТН воздух-воздух стоит от 1000$ (65000 руб.) и уже с первого дня эксплуатации может работать на отопление и охлаждение. Централизованная сеть не потребует разрешений, достаточно правильно просчитать протяженность трубопроводов и мощность агрегата – специалисты возьмут за составление проекта от 150$ (10000 руб.).

Что дешевле для отопления: электричество, газ или тепловой насос?

Приведем затраты на подключение каждого из типа отопления. Для представления общей картины возьмем Московскую область. В регионах цены могут отличаться, но соотношение цен останется прежним. В расчетах принимаем, что участок «голый» — без проведеного газа и электричества.

Затраты на подключение

Тепловой насос. Укладка горизонтального контура по ценам МО – 10 000 рублей за смену экскаватора с кубовым ковшом (выбирает до 1 000 м³ грунта за 8 часов). Система для дома в 100 м² будет закопана за 2 дня (справедливо для суглинка, на котором можно снять до 30 Вт тепловой энергии с 1 м.п. контура). Порядка 5 000 рублей потребуется для подготовки контура к работе. В итоге, горизонтальный вариант размещения первичного контура обойдётся в 25 000.

Скважина выйдет дороже (1 000 рублей за погонный метр, с учётом монтажа зондов, обвязки их в одну магистраль, заправкой теплоносителем и опрессовкой.), но значительно выгоднее для будущей эксплуатации. При меньшей занятой площади участка возрастает отдача (для скважины 50 м – минимум 50 Вт с метра). Покрываются потребности насоса, появляется дополнительный потенциал. Поэтому вся система будет работать не на износ, а с некоторым запасом мощности. Разместить 350 метров контура в вертикальных скважинах – 350 000 рублей.

Газовый котёл. В Московской области за подключение к газовой сети, работы на участке и монтаж котла «Мособлгаз» запрашивает от 260 000 рублей.

Электрический котел. Подключение трёхфазной сети обойдётся в 10 000 рублей: 550 – местным электросетям, остальное – на распределительный щит, счётчик и прочее наполнение.

Потребление

Для работы ТН с тепловой мощностью 9 кВт требуется 2.7 кВт/ч электроэнергии – 9 руб. 53 коп. в час,

Удельная теплота при сгорании 1 м³ газа – те же 9 кВт. Бытовой газ для МО выставлен по 5 руб. 14 коп. за куб.

Электрокотёл потребляет 9 кВт/ч = 31 руб. 77 коп. в час. Разница с ТН – почти в 3,5 раза.

Эксплуатация

• Если подведён газ, то наиболее рентабельный вариант для отопления – газовый котёл. Стоит оборудование (9 кВт) минимум 26 000 рублей, месячная оплата за газ (по 12 ч/сутки) составит 1 850 рублей.
• Мощное электрооборудование выгоднее с точки зрения организации трёхфазной сети и приобретения самого оборудования (котлы – от 10 000 рублей). Тёплый дом будет стоить 11 437 рублей за месяц.
• С учётом первоначальных вложений в альтернативное отопление (оборудование 275 000 и монтаж горизонтального контура 25 000), ТН, расходующий электричества на 3 430 руб/месяц, окупится не ранее чем через 3 года.

Сравнивая все варианты отопления, при условии создания системы «с нуля», становится очевидным: газ будет не намного выгоднее геотермального теплонасоса, а обогрев электричеством в перспективе 3 лет безнадёжно проигрывает обоим этим вариантам.

С подробными расчётами в пользу эксплуатации теплового насоса можно ознакомиться, просмотрев видео от производителя:

Некоторые дополнения и опыт эффективной эксплуатации освещены в этом ролике:

Как выбрать ТН воздух-воздух

Рынок предлагает несколько видов ТН. При этом каждая из моделей обладает определенным набором характеристик, влияющих на возможности применения

Подбирая оборудование, нужно обращать внимание на следующие параметры:

• Производительность теплонасоса.
• Компанию производителя.
• Цену, как самого оборудования, так и его инсталляции.

Имеет значение наличие дополнительных функций. Например, некоторые модели могут не только нагревать, но и охлаждать воздух. В холодных регионах предпочтительнее использовать устройства со встроенными электрическими или водяными нагревателями.

Проще говоря, характеристики оборудования должны соответствовать эксплуатационным параметрам здания, в котором будет производится установка. Поэтому при выборе насоса необходимо консультироваться с профессионалами.

Как рассчитать мощность тепловой системы воздух-воздух

Мощность для низкотемпературных воздушных тепловых насосов рассчитывается по формуле —

0,7 кВт =10 м².

Эта формула достаточно точная для первичных расчетов.

Для примера произведем расчет мощности теплонасоса для помещения 150 м² (высота потолков 2,7 м, средние показатели теплопотерь, постоянное проживание, водонагревательный бак):

Как видим из формулы, на 10 квадратных метров необходимо 0,7 кВт мощности, таким образом на 150 м² — 10,5 кВт.

Если вам нужен бак для нагрева воды, то к результату прибавляем 20%, то есть требуемая мощность – 12,6 кВт.

Данный расчет обеспечит обогрев помещения до 23 градусов, при минимальных затратах.

Еще одна формула для расчета производительности — R=k*V*T, где

R – требуемая мощность теплового насоса для дома (ккал/час);

V — объем дома (длина*ширина*высота), м3;

Т — самый высокий перепад температур снаружи и внутри дома в холодное время года, С;

k — усредненный коэффициент теплопроводности здания: k=3/4 — дом из досок; k=2/3 — дом из однослойного кирпича; k=1/2 — кирпичный дом в два слоя; k=0,6/1 — тщательно утепленное здание.

Чтобы перевести полученные по данной формуле значения мощности из ккал/час в кВт/час, необходимо разделить полученное значение на 860.

Для примера возьмем кирпичный дом площадью 150 м², высота потолков 2,7 м:

V – объем дома, вычисляется как произведение длины, ширины и высоты дома.

V = 10*15*2,7 = 405 м3

Т – разница минимальной внутренней температуры и минимальной наружней температуры.

Т = 20-(-30)=50 °С.

k = 1.

R = 1 * 405 * 50 = 20250 ккал/час, переведем в кВт 20250/860=23,55 кВт.

Нам необходим тепловой насос с производительностью 23,5 кВт для отопления дома площадью 150 м² из двухслойного кирпича.

Эффективность воздушного теплового насоса

ВТН эффективны и зимой, и летом, благодаря COP (коэффициенту преобразования). COP теплового насоса – это способ измерения его эффективности путем сравнения потребляемой мощности, необходимой для производства тепла, с количеством тепла на выходе.

Показатель COP  корректируется с учетом времени года. Чтобы иметь возможность сравнивать тепловые насосы по тому, насколько сильно на них влияют эти изменения, используется сезонный COP (Seasonal Coefficient of Performance).

ВТН получает энергию из окружающего воздуха, но при снижении окружающей температуры снижается и эффективность.
