Тепловой насос воздух-воздух: принцип действия и правила сооружения

Преимущества и недостатки насосов воздух-воздух

Чтобы составить объективную картину преимуществ и недостатков какого-либо оборудования, специалисты изучают отзывы реальных владельцев. Это дает возможность узнать не только о сильных сторонах, но и о минусах, что невозможно сделать, опираясь исключительно на рекламные заявления производителей. Вот что говорят люди, использующие насосы воздух-воздух:

Установка ТН позволяет экономить значительные средства. Оборудование окупается примерно за 2 года. Учитывая, что срок службы теплового насоса составляет 30-50 лет, выгода очевидна. Кроме того, стоимость эксплуатации ТН в 3-4 раз меньше, чем электрических или котлов на СПГ.
Для работы устройства не требуются традиционные виды топлива – уголь и газ, а электричества уходит в разы меньше. Если установить солнечные панели, внешних источников электричества вообще не потребуется.
Экологичность оборудования. При работе теплового насоса не выделяются вредные вещества, что может являться важным фактором для тех, кто заботится о состоянии окружающей среды.

Изучая отзывы реальных людей, неизбежно сталкиваешься с негативными отзывами, о которых нужно упомянуть, чтобы не быть предвзятыми. Специалисты выбрали наиболее встречающиеся упоминания о минусах ТН:

Производительность во многом зависит от температуры источника теплоты. Например, фреоновые насосы могут работать при внешней температуре до -25°С. При этом чем холоднее, тем меньше эффективность.
Высокая стоимость, как самого оборудования, так и монтажа. Данный факт является определяющим в том, что тепловые насосы еще не получили повсеместного распространения.

Нужно сказать, что недостатки, о которых говорилось выше, не настолько критичны, чтобы отказаться от использования ТН воздух-воздух. Дело в том, что производители непрерывно совершенствуют свою продукцию, повышая КПД, и, корректируя ценовую политику. Например, современные модели ТН могут работать при более низкой температуре чем их предшественники, при том, что стоят они дешевле. Поэтому многие специалисты в области отопительных систем рекомендуют именно тепловые насосы.

Централизованные и разнесённые системы отопления

Роль теплового насоса «воздух-воздух» в бытовом применении может сводиться либо к обогреву отдельных комнат, когда нет особого смысла «гонять» основной отопительный агрегат, либо к полному переоборудованию котельной. В последнем случае электрический или газовый котёл становится резервным источником обогрева, помогая тепловому насосу справиться с экстремально низкими температурами или перебоями в энергоснабжении.

Вариант локального применения теплового насоса видится более благоразумным. Зачем городить сложную отопительную систему, если местные нагревательные приборы обеспечивают гибкую регуляцию климата, а поломка одного из них не приведёт к выхолаживанию всего здания? Однако есть ряд аргументов против такого подхода:

Очень сложно направить нагретый воздух по нужному маршруту. Образуется множество холодных зон, а выход на постоянный комфортный тепловой режим требует времени.

Общая эффективность нескольких агрегатов всегда ниже, чем при установке одного более мощного.

Многочисленные наружные блоки испортят вид фасада, а внутренние нарушат интерьер помещений.

Существуют ограничения в длительности технической трассы, связывающей внешний блок с внутренним, что затрудняет отопление помещений в центре большого здания.

Вы полностью контролируете температуру и влажность в доме.

Имеется возможность очистки и обеззараживания воздуха.

Полный контроль над притоком и вытяжкой вентиляции помогает снизить связанные с воздухообменом потери тепла или использовать рекуператоры.

Обслуживание одного агрегата требует меньше времени, сил и средств.

Работу в экстремальных режимах для одного внешнего блока организовать проще. Например, имеет смысл включать дополнительный обогрев внешнего блока при больших отрицательных температурах, вплоть до разведения рядом костра. Или, как вариант, можно наладить систему подготовки воздуха на почвенном теплообменнике.

Установка дополнительного оборудования

В следующих случаях необходимо усовершенствовать существующую систему отопления:

Перекачка теплоносителя происходит естественным путем.
Расширение нагревательной поверхности.
Существующий в котле насос не обеспечивает равномерного распределения теплоносителя.

В каждой из этих ситуаций установка дополнительного устройства способна гарантировать качественное отопление каждой комнаты в доме.

Одним из способов решения этой проблемы является установка дополнительного циркуляционного насоса. Это решение будет гораздо более выгодным, чем полная замена основного оборудования на подходящее.

Большинство частных домов оснащены бесщелевыми насосами.

Особенностью конструкции системы является отсутствие специальных смазочных материалов.

Нагревательная жидкость действует как охладитель и смазывает вращающиеся элементы.

В этом смысле необходимо соблюдать следующие правила:

вал насоса строго горизонтален относительно земли;
Направление потока теплоносителя должно соответствовать специальной маркировке на устройстве;
Установка в секции системы с минимальной температурой жидкости.

Выполнение вышеуказанных рекомендаций обеспечит необходимые условия для работы насоса. Перегрев и включение системы защиты исключены.

Дополнительное оборудование для системы отопления подключается через центральный пульт управления, которым можно управлять.

Новые модели циркуляционных насосов имеют встроенную защиту и сопротивление току блокировки, что позволяет установить нормальное заземление.

Необходимо также следить за тем, чтобы жидкости не попали в непосредственный контакт с клеммной коробкой. Поэтому при установке клеммная коробка должна располагаться сбоку или сверху.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

Подсчитывают общую отапливаемую площадь.
Умножают полученную сумму на 0,7.
Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Экономика и экология

При выборе отопительных помп также учитывайте экологические аспекты, которые неотделимы от экономичности системы. Чем меньше энергии требуется, тем она дешевле и менее вредна для окружающей среды. Об экологии должен заботиться каждый.

Выбор хорошего насоса начинается с энергоэффективных домов, потому что только при правильном обустройстве дома стоит инвестировать в проект. Если оборудование будет установлено в старом доме, не относящемся к классу А, то стоит поговорить со специалистами о выборе подходящей схемы для дома.

Самостоятельно монтировать установку опасно. Правильная установка требует навыков, поэтому доверьте работу профессионалам, которые гарантируют, что всё от А до Я выполнено правильно. Самостоятельная установка опасна тем, что возможны неисправности, устранение которых будет стоить дорого. Неправильно подключённая система долго не прослужит, быстро выходит из строя, а обслуживание потребует дополнительных затрат.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
При контакте с внешней средой хладагент закипает и испаряется.
После этого хладагент в виде пара поступает в компрессор.
Там он сжимается — благодаря этому серьёзно повышается его температура.
После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Достоинства тепловых насосов «воздух-воздух»

Ежегодно растущий спрос на подобные системы обогрева и охлаждения воздушных масс обусловлено их основными достоинствами:

универсальность ТН позволяет производить отопительный и охлаждающий процесс в коммерческих, муниципальных, промышленных и жилых зданиях;
так как системы не используют никакого сгораемого топлива, они гораздо экологичнее аналогичных агрегатов;
при наличии опыта в монтаже подобных устройств и специального инструмента, монтаж топливного насоса данного типа можно произвести своими силами в максимально сжатые сроки;
оборудование обладает высоким коэффициентом отдачи тепла и не требует особых затрат на регулярное обслуживание;
приемлемая цена ТН позволяет приобрести заводскую систему людям практически с любым ежемесячным доходом;
на обслуживание компрессора тратится минимальное количество времени;
для изготовления приборов не используются горючие материалы, а для работы – топливо, что позволяет говорить об их полной пожарной безопасности.

Согласно отзывам тех, кто уже установил топливный насос «воздух-воздух» и многочисленных экспертов, оборудование редко выходит из строя раньше окончания гарантийного периода. К тому же, ТН отличаются ремонтопригодностью и низкой стоимостью деталей и комплектующих материалов. Управлением и контролем работы системы занимается автоматика.

Отопление дома насосом воздух-вода

Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:

монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
осуществить врезку в действующую систему отопления;
провести настройку и пуск-наладку теплового насоса

А подобных домов — тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода — это реальность, это недорого и отбивается примерно за 3 года эксплуатации!

В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

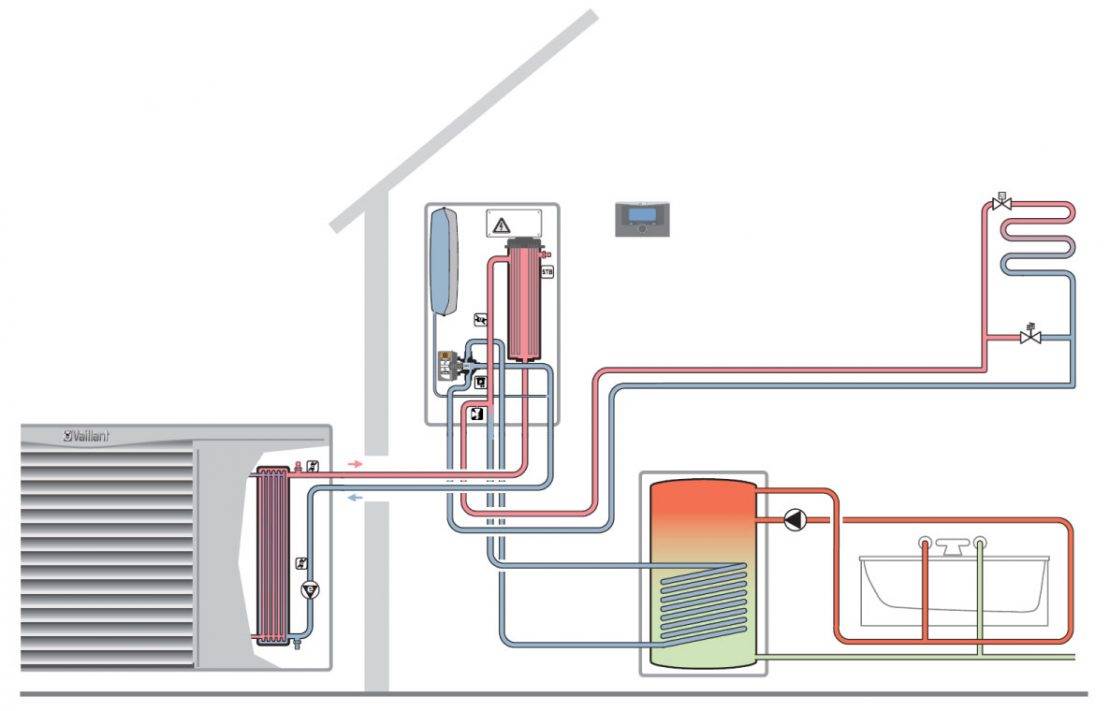

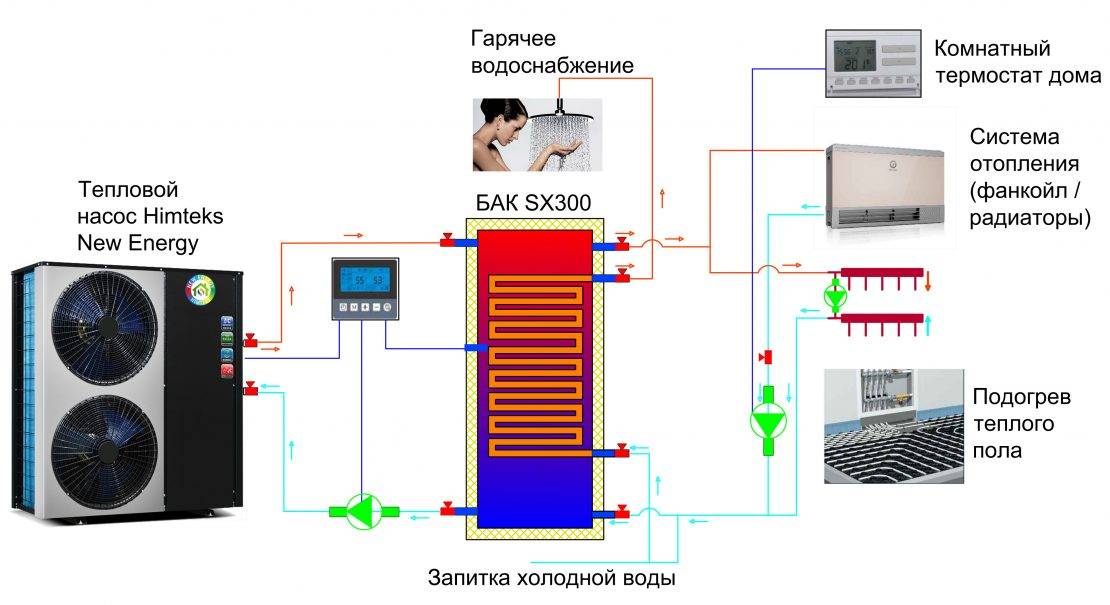

Схема отопления дома тепловым насосом воздух-вода

Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос

Тепловой насос CooperHunter UNITHERM

В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.

Подставка под внешний блок теплового насоса

Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.

Место установки внешнего блока CH-HP14SINM

С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла

Коллектор системы отопления

У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса

Установка гидромодуля

Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс — автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)

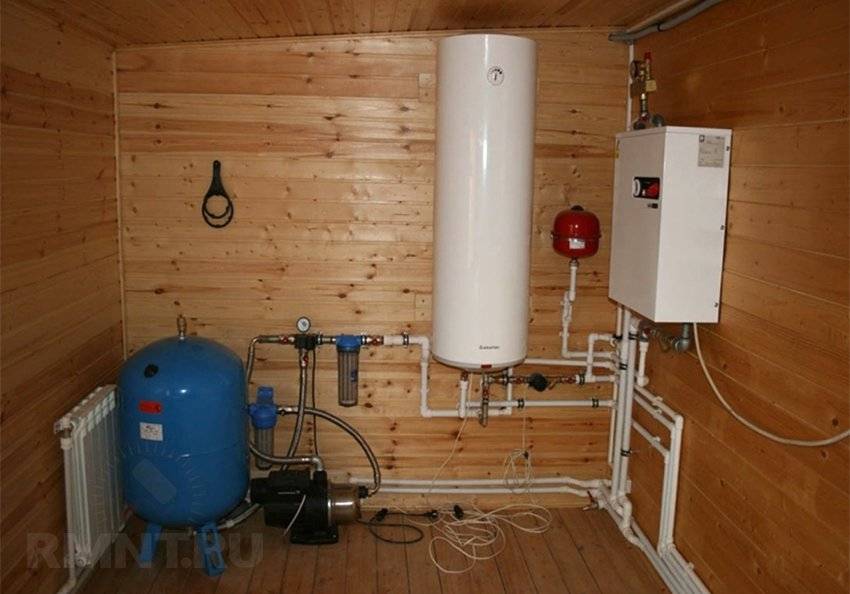

Внешний вид системы отопления

У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта

Автоматика теплового насоса

Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе «умный дом». Отопление дома насосом воздух-вода — это просто, комфортно и недорого!

Запуск и сдача системы отопления тепловым насосом заказчику

Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия

Подключение теплового насоса в контур отопления дома

На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления — мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.

Вот модели серии UNITHERM — самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:

Фотография	Модель	кВт	до «минус»	Цена *	Монтаж **
	CH-HP8.0SINK3	8,0	-30	460000 Р	16400 руб.
CH-HP10SINK3	9,2	-30	480000 Р	16400 руб.
	1ф	12,0	-30	руб.
CH-HP12SINM3 3ф	12,0	-30	552000 Р	16400 руб.
1ф	14,0	-30	руб.
CH-HP14SINM3 3ф	14,0	-30	593000 Р	20900 руб.
1ф	15,5	-30	руб.
3ф	15,5	-30	руб.

* На оборудование предоставляется скидка от цены сайта по итогам создания коммерческого предложения.

** Установка внешнего блока и гидромодуля. Подключение к действующей или монтаж создаваемой системы отопления по итогам коммерческого предложения.

Оставьте заявку менеджеру, уверены, что вы останетесь с нами!

Тепловые насосы «воздух-вода». Достоинства

Качественная термическая установка гарантирует, что распорядок дня будет комфортнее и получите тёплую воду, которая добывается по низкой цене. Сейчас люди вкладывают больше средств, ожидают повышения качества, функциональности и большей безопасности. Эти свойства теряются при покупке твёрдотопливных котлов.

Лучший выбор – тепловые компрессоры типа «воздух-вода». Основные преимущества этих устройств в следующем:

Простая и быстрая интеграция сочетается с другими системами приготовления горячей воды.
Водоподготовка: низкая стоимость.
Быстрое подключение.
Расходы на отопление падают в несколько раз по сравнению с другими устройствами отопления дома.
Это экологический выбор.
Никакой грязи и пыли, никакой котельной.
Не нужны земляные работы при установке оборудования.
Компактная и красивая система.
Быстрый и лёгкий запуск.
Простая настройка установки.

С помощью воздушного теплоэнергетического устройства можете не только обогреть дом, но и охладить. Изменив принцип работы, можно охладить комнату с помощью тёплых полов. При наличии подходящих аксессуаров, например, вентиляторных конвекторов, воздушную теплотехническую помпу используют в качестве системы кондиционирования воздуха.

Монтаж теплового насоса

Система отопления с тепловым насосом

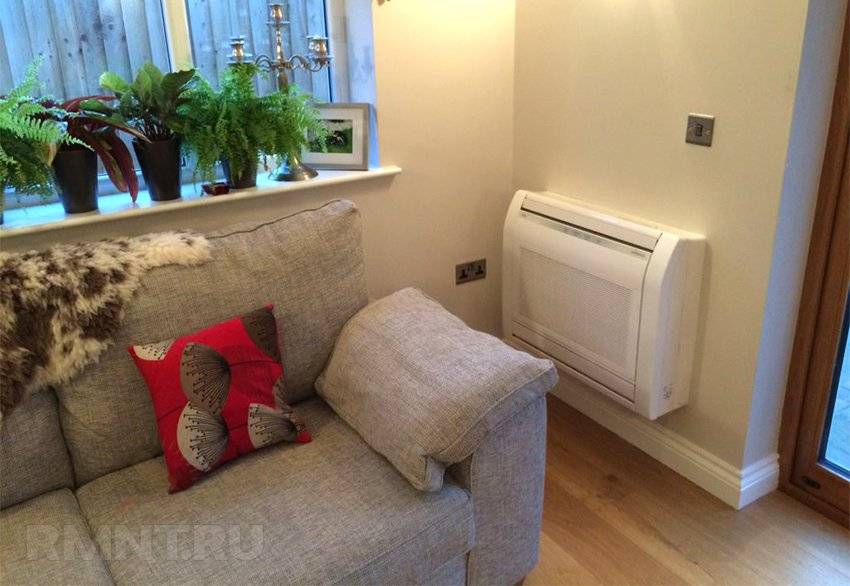

Тепловые насосы воздух-воздух могут применяться для обогрева отдельного помещения или являться основным узлом автономной системы отопления частного дома. При этом газовый, электрический котел превращается в резервный источник нагрева, включать его рекомендуется при значительном понижении внешней температуры. Профессионалы рекомендуют применять оборудование для воздушного отопления частного дома при создании локальных тепломагистралей.

Вся конструкция отличается компактностью, при этом тепловые насосы удобно интегрируются в уже функционирующую схему, например, с жидким теплоносителем, принимая на себя значительные или полные нагрузки. Гибкая подача тепла с возможностью регулировки микроклимата, а также простота замены одного прибора без нарушения работы всей системы – плюсы.

Но есть у локальной схемы и минусы:

направить потоки нагретого воздуха без системы воздуховодов невозможно, а обустройство трубопровода не всегда выгодно в экономическом плане;
суммовая эффективность приборов меньше, чем при применении одного мощного котла;
монтаж нескольких наружных блоков может испортить эстетику фасада;
ограничения протяженности трассы, связывающей наружный и внутренний блок, не позволяют использовать ТН повсеместно;
от идеи оборудования автономной схемы отопления для большого количества комнат внутри одного строения небольшого формата придется отказаться – это невозможно по техническим причинам.

Если тепловой насос воздух-воздух применяется при обустройстве централизованной системы отопления, недостаток только в высверливании дырок для крепления воздуховодов.

Рассмотрев минусы, нужно отдать должное плюсам, которых намного больше:

Есть возможность контроля температуры нагрева в любой комнате, всем помещении. Также система позволяет интегрировать в схему оборудование для очистки, увлажнения, ионизации.
При соблюдении технологии монтажа контроль притока/вытяжки воздушных потоков обеспечивает снижение теплопотери. Для устранения недостатка применяются системы рекуперации.
К плюсам относится простота обслуживания приборов. Например, при значительных понижениях внешней температуры прогреть один блок намного проще, чем отогревать весь трубопровод магистрали.

Комплектующие системы воздушного отопления

Система оборудования для воздушного отопления включает внутренний и внешний блоки, контур для перемещения хладагента, вентилятор с функцией нагнетания воздуха и трубопроводы (каналы) для транспортировки потоков воздуха.

Для обустройства локальной системы нужны только 2 блока, один из которых устанавливается на крышу строения, второй монтируется внутрь помещения. Лучше выбирать точку, удобную для выхода тепловых потоков и перемещения по комнате с высокой эффективностью.

Области применения воздушной системы отопления

Свойства быстро очищать воздух и прогревать помещения локально объясняют популярность воздушного отопления в промышленных, производственных помещениях, офисах. Локальные конструкции в частных домах необходимы при перебоях с топливом, электричеством.

Простой расчет показывает, что при подведении газопровода к участку пользователь затратит не менее 10500$, при этом предполагаются дальнейшие вложения на обустройство системы трубопроводов, котла, поддержание работы насоса. В этом случае тепловой насос воздух-воздух обойдется намного дешевле, работать будет с первой минуты подключения системы и гарантирует пожизненное снижение затрат. А вот электрический, газовый или твердотопливный котел может стать резервным источником, подключаемым только при значительном похолодании.

Система отопления с тепловыми насосами

Отопление воздух-воздух применяется в быту в локальных помещениях или во всем доме. При переоборудовании котельной газовый, электрический котлы станут дополнительным источником тепла, которые пригодятся при значительных понижениях наружной температуры – в этом случае эффективность ТН падает и резервный нагрев поможет справиться с нагрузкой на систему.

Удобнее всего применять тепловой насос как локальное оборудование местного значения, не придется покупать и устанавливать громоздкие агрегаты, подача тепла осуществляется по гибкой системе с регулированием нагрева, при этом поломка одного устройства не выведет из строя всю систему.

Локальная схема имеет и недостатки:

Сложности с четким направлением потока прогретого воздуха. Без системы воздуховодов направленности не добиться, а протягивать дополнительные трубопроводы не всегда рационально.
Эффективность одного мощного котла прогрева выше, чем совокупная производительность всех тепловых насосов, множество наружных блоков перегрузят фасад.
Максимальная протяженность трассы между внешним и внутренним блоком имеет ограничения. Параметры прописываются в техпаспорте устройств и могут стать препятствием для сооружения локальной сети отопления для офиса внутри небольшого строения.

Если обустраивается централизованная подача с применением теплового насоса воздух-воздух, то приобретается один мощный агрегат, прокладывается центральный воздуховод с отводами в каждое отапливаемое помещение. В стенах необходимо пробивать отверстия под воздуховоды, к тому же теплые потоки, подаваемые с потолка, поднимают пыль – но это единственные недостатки сети.

Плюсов больше:

контроль температурных показателей нагрева во всех помещениях дома;
доступность интеграции дополнительного оборудования – фильтров, увлажнителей;
при снижении теплоэффективности, сеть дополняется прибором рекуперации, что минимизирует утечку тепла;
одно мощное устройство обслуживать намного выгоднее.

Чтобы не сталкиваться с проблемой перемерзания наружных блоков, рекомендуется наладить систему подготовки воздуха на основе почвенного теплообменника – это упростит работу ТН воздух-воздух при понижении температуры.

Набор элементов для формирования воздушного отопления

Чтобы собрать систему, требуется наличие внешнего, внутреннего блоков и контура для транспортировки хладагента. Также пригодится вентилятор, который будет нагнетать воздух в каналы. Воздуховоды и вентиляционное оборудование пригодятся только при формировании централизованной сети, для локального прогрева хватит блоков и контура.

Внутренний блок устанавливается в помещении, наружный выносится за пределы строения. Установка наружного блока допускается на определенном расстоянии от внутреннего – размер удаления указывается в техпаспорте. Что касается внутреннего модуля, он навешивается таким образом, чтобы подавать тепло в локальную зону с учетом эффективности распространения потоков.

Где применяется воздушная система отопления?

Область использования зависит от типа сети. Прямоточные схемы с постоянным обновлением воздуха в помещении применяются в промышленных цехах, где есть риск скопления взрывоопасных или пожароопасных частиц. Локальный прогрев выгоднее использовать в офисах, частных строениях.

Система выгодна для хозяев домов при условии, если с другими теплоносителями возникают перебои. Например, обустройство газового отопления стартует от 7000$ (450000 руб.) плюс получение разрешений, регулярные проверки, а ТН воздух-воздух стоит от 1000$ (65000 руб.) и уже с первого дня эксплуатации может работать на отопление и охлаждение. Централизованная сеть не потребует разрешений, достаточно правильно просчитать протяженность трубопроводов и мощность агрегата – специалисты возьмут за составление проекта от 150$ (10000 руб.).

Распределение тепла по комнатам

В каждое помещение нужно свое количество тепла. Например, в угловые комнаты его всегда требуется больше, потому что у них две холодные стены. Задачу распределения мы решили при помощи задвижек.

В остальных местах подача регулируется клапанами на решетках. Они стоят не только в потолке, но и в полу

Для равномерного прогрева и комфорта это очень важно — все знают о том, что теплый воздух поднимается вверх. Аналогично устроен и забор воздуха для отвода из помещений — он производится и от потолка, и от пола

О том, как отводится воздух из санузлов, уже упоминалось: на улицу через рекуператор, поэтому распространения запахов по дому не происходит.

Недостатки и преимущества тепловых насосов «воздух-вода»

Главное преимущество теплоэнергетических установок «воздух-вода», помимо использования возобновляемых источников энергии, заключается в простоте установки. Каждому, кто решит приобрести, не нужно беспокоиться о разрешениях от муниципалитета или об обширных строительных работах.

Этот факт, а также небольшая занимаемая площадь в несколько квадратных метров делают воздушно-водяные машины идеальными для городских районов и для модернизации старых зданий

Однако для оптимальной работы важно обеспечить надлежащую теплоизоляцию ограждающей конструкции

Из-за компрессора и вентилятора теплопомпы производят определенное количество шума: от 30 до 60 децибел. Однако работают не громче, чем холодильник. Поскольку вентилятор вызывает дополнительный шум в устройствах этого типа, то являются громкими представителями.

Благодаря стратегическому выбору местоположения уровень шума снижается до минимума. Другой недостаток воздушно-водяных аппаратов связан с колебаниями наружной температуры. Чем холоднее наружный воздух, тем больше теплопомпе требуется электроэнергии для выработки достаточного количества тепла. Теплонасосы «воздух-вода» не подходят для регионов с температурой ниже минус 20 градусов Цельсия.

Наружный блок тн Panasonic

Особенности установки

Прежде всего, стоит отметить, что монтаж подобных систем требует определенной квалификации мастеров и лучше, чтобы он выполнялся профессионалами. Схема теплового насосасистемы воздух-воздух предполагает наличие двух блоков, наружного и внутреннего. Вся конструкция достаточно легкая, это позволяет устанавливать внешний блок даже поверх кровельного материала, например, черепицы.

При размещении внутреннего блока нужно руководствоваться принципом максимальной эффективности циркуляции нагретого воздуха по помещению. Его установка может быть произведена как на стене, так и на потолке.

Использование воздушного отопления как основного источника обогрева помещения предполагает создание сложной разветвленной системы воздуховодов

Протяженность и расположение воздуховодов должны быть тщательно рассчитаны специалистами монтажниками. Оптимальным решением для их маскировки станет установка натяжных потолков.

Что такое тепловой насос «воздух-воздух»
