Преимущества отражающей теплоизоляции
Эффективная отражательная теплоизоляция обладает рядом существенных эксплуатационных преимуществ:
- Для производства качественного изоляционного материала используют пенополиэтилен и фольгу, изготовленные из того же сырья, из которого производят изделия, контактирующие с пищевыми продуктами. Это говорит о полном соответствии материала самым высоким гигиеническим стандартам.
- Используемая в производстве отражающей изоляции химически чистая полированная алюминиевая фольга отражает 95-97% и излучает не более 5% тепловой энергии. При отражении теплового излучения поверхность фольги остаётся холодной.
- Слой воздушных пузырьков, находящихся в пенополиэтилене, обеспечивает создание дополнительного теплового сопротивления, препятствующего теплопотерям за счёт теплопроводности.
- Изоляция полностью соответствует требованиям по пожарной безопасности, поскольку принадлежит к трудновоспламеняемым, трудногорючим материалам.
- Вследствие малого веса и толщины материал упаковывается в компактные рулоны, занимающие немного места, поэтому он удобен в транспортировке и хранении.
- Применение отражающей теплоизоляции даёт возможность свести к минимуму теплопотери здания, тем самым уменьшив затраты на отопление. Но, кроме того, применение фольгированных материалов позволяет снизить затраты на изоляцию помещения, по сравнению с использованием других материалов.
Зачем нужен теплоотражающий экран для радиатора?
Устанавливая радиатор, мы рассчитываем на максимальный КПД. Но, к сожалению, немалая часть драгоценной энергии уходит на нагрев стены, на которой закреплено отопительное устройство. Ее температура может достигать 35—40°С. Можно ли решить эту проблему?

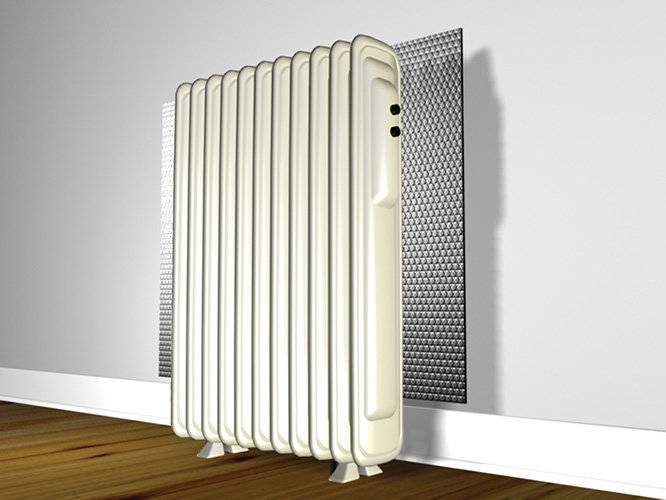

Чтобы не тратить ресурсы на бесполезный обогрев стены, достаточно установить за радиатором теплоотражающий экран. Он направит все вырабатываемое устройством тепло на пользу людям.
Сделать такой экран можно самостоятельно, закрепив на стене лист материала с низкой (до 0,05 Вт/м²) теплопроводностью, оклеенный фольгой. Чаще всего для этих целей используют рулонный пенопласт и вспененный полиэтилен. Пенопласт дешев, но, увы, недолговечен. Полиэтилен дороже, но при этом прочнее, да и теплоизолирующие характеристики у него выше.
Так или иначе, не каждый готов тратить время и силы на самостоятельное изготовление теплоотражателя. Быстрее и проще приобрести заводское изделие с нужными характеристиками. Итак, что же это может быть?
Сегодня рынок предлагает массу материалов с приблизительно одинаковыми характеристиками, пригодных для использования в качестве экрана для радиатора. Функцию теплоизолятора обычно выполняет минеральная вата, полиэтилен или полипропилен, а в качестве отражателя энергии, как правило, служит фольга или полипропиленовая металлизированная пленка.
Покупать для экрана материал с двухсторонним металлизированным покрытием не стоит. Одного теплоотражающего слоя вполне достаточно
Важно! Теплоизолирующий материал с матовой металлической поверхностью для радиаторного экрана не подходит. Для эффективного отражения энергии нужна полированная фольга
Монтаж теплоотражающего экрана
Схема монтажа теплоотражающего экрана В идеале устанавливать теплоотражающий экран следует после завершения черновой отделки, но до монтажа радиатора. Если отопительный прибор уже водружен на место, придется его снять.
Чтобы определиться с размером экрана, нужно замерить рабочую поверхность радиатора и вырезать из листа теплоизолирующего материала аналогичный прямоугольник. Некоторые специалисты советуют увеличить его на 10%, чтобы добиться большего отражающего эффекта. Но при этом следует иметь в виду, что края экрана будут видны, что, вероятно, слегка подпортит эстетику интерьера.
Далее следует осмотреть стену на предмет сильных загрязнений, осыпаний, трещин, щелей и прочих дефектов. Если таковые имеются, их необходимо устранить.
После того, как стена приведена в надлежащий вид, можно приступать к креплению экрана. Проще всего воспользоваться обойным клеем или жидкими гвоздями. Если хочется сделать все «на века», можно прибегнуть к строительному степлеру или прибить материал маленькими обойными гвоздями.
Как правило, толщина экрана радиатора составляет 3-5 мм. Но если отопительное устройство установлено в нише, желательно увеличить толщину теплоизоляции
И наконец, завершающий этап — установка радиатора
При этом важно отрегулировать его подвеску таким образом, чтобы между задней стенкой прибора и экраном оставался зазор не менее 1,5 см. Он необходим для оптимального теплообмена
Экран для радиатора будет служить долгие годы
В каком-либо уходе он не нуждается, достаточно лишь по мере необходимости протирать с него пыль. Если в процессе эксплуатации фольгированное покрытие было случайно повреждено, «рану» можно закрыть куском металлизированного скотча. Он никак не повлияет на эффективность теплоотражающего слоя
Экран для радиатора будет служить долгие годы. В каком-либо уходе он не нуждается, достаточно лишь по мере необходимости протирать с него пыль. Если в процессе эксплуатации фольгированное покрытие было случайно повреждено, «рану» можно закрыть куском металлизированного скотча. Он никак не повлияет на эффективность теплоотражающего слоя.
Теплосбережение
В большинстве наших домов расходы энергии на отопление превышают аналогичные расходы в европейских странах с похожим климатом в 3-5 раз. По оценкам специалистов, традиционная белая батарея, отдает на 5-10% тепла меньше. Толстый слой краски также негативно сказывается на ее теплоотдаче. Стена за радиатором может нагреваться до 50°С. Обидно тратить столько тепла на разогрев кирпичей или бетонных плит, особенно если в квартире холодно. Преграды мешают теплому воздуху равномерно распространяться по комнате и снижают теплоотдачу радиаторов на 20% . Что же делать? Как сберечь тепло и деньги?
Из «Отчета по итогам обязательного энергетического обследования объекта «МБОУ СШ № 12», который сделало ООО предприятие «Промтрансвагон», мы узнали, что здания нашей школы и мастерской отапливаются от электрических котлов, остальные – от ЦТП. Снабжение объекта тепловой энергией осуществляет ООО «ЛУКОЙЛ-ТТК» по договору № 135 29.12.2010. Стоимость услуг в 2011 году составила 1 087 руб./Гкал. В отчете также приводятся сведения по потреблению топливно-энергетических ресурсов (ТЭР) объектом обследования на отопление и ГВС в период с 2007 по 2011 годы . Динамика потребления ТЭР по годам (в Гкал) представлена на диаграммах 1-2 (См. Приложение 1.).
Увеличение тепловой энергии с 2008 года связано с естественный износом ограждающих конструкций . С помощью тепловизора — устройства для наблюдения за распределением температуры исследуемой поверхности можно определить потери тепла. Распределение температуры отображается на дисплее (или в памяти) тепловизора как цветовое поле.Тепловизорный анализ потерь тепловой энергии в школьном кабинете наглядно показывает потери тепла также и через радиаторы отопления (См. Приложение 1. Фото 1 2).
Одним из путей значительных потерь тепла в квартире, является утечка его через стену сзади радиатора отопления. На этот момент часто не обращают внимания во время работ по утеплению помещений. Это справедливо и когда используют старую систему отопления, так и после монтажа новой. Фактически наши батареи хорошо греют двор, поскольку часто в месте их установки стена имеет нишу и значительно тоньше чем в других местах. Теплопередача, которая возникает при значительной разнице температур снаружи и внутри, создаёт утечку тепла до 10-20%. Особенно это актуально, когда отсутствует наружная теплоизоляция стен пенополистирольными плитами. Мы можем сколько угодно изолировать окна и двери, а тепло от батарей будет тихо греть холодную стену .
Список источников
- anatomia-remonta.ru
- stroisovety.org
- mr-build.ru
- metallurgist.pro
- funer.ru
- infourok.ru
- SantehKrug.ru
теплоотражающий экран за батареей .
| Монтаж – теплоотражающий экран за батареей. Фольгированный утеплитель за радиатором отопления |
|
| ||||||||||
Нажми для просмотра| Отражатель под батарею (радиатор). На сколько он эффективен. |
|
| ||||||||||
Нажми для просмотра| Как существенно увеличить теплоотдачу чугунного радиатора отопления. |
|
| ||||||||||
Нажми для просмотра| работает ли фольга за батареей для утепления комнаты |
|
| ||||||||||
Нажми для просмотра| Как увеличить теплоотдачу батареи отопления. |
|
| ||||||||||
Нажми для просмотра| Теплоотражающий экран за радиатором отопления своими руками |
|
| ||||||||||
Нажми для просмотраВнимание!!//Правда о фольгированном утеплителе//где работает такой утеплитель?//Иван Серба 2017.
|
| ||||||||||
Нажми для просмотра| Теплоотражающий экран |
|
| ||||||||||
Нажми для просмотра| Пенофол Отражатель тепла на радиатор отопления в квартире ТЕПЛО |
|
| ||||||||||
Нажми для просмотра| █ КАК МОНТИРОВАТЬ Отражатель под батарею (отопление). |
|
| ||||||||||
Нажми для просмотра| КАК УВЕЛИЧИТЬ ТЕПЛООТДАЧУ БАТАРЕИ ОТОПЛЕНИЯ. |
|
| ||||||||||
Нажми для просмотра| Как крепить пенофол к стене |
|
| ||||||||||
Нажми для просмотра| Автономное отопление своими руками. Просто, дёшево и без труб. |
|
| ||||||||||
Нажми для просмотра| Греемся за копейки – изготовление и испытания нехитрого прибора. |
|
| ||||||||||
Нажми для просмотра| Как утеплить потолок How to insulate ceiling |
|
| ||||||||||
Нажми для просмотра| Легко! Теплее в доме и квартире можно сделать за 1.5 часа! Почти даром! |
|
| ||||||||||
Нажми для просмотра| Утепление лоджии Пеноплекс + QuickDeck своими руками (ЧАСТЬ 1) СТРОИМ ДЛЯ СЕБЯ |
| НЕ Покупай Радиаторы Пока Не Посмотришь ЭТО!!! |
|
| ||||||||||
Нажми для просмотра| Борьба с конденсатом на пластиковых окнах |
|
| ||||||||||
Нажми для просмотра| Схемы подключения радиаторов. Как увеличить теплоотдачу на 20% |
|
| ||||||||||
Нажми для просмотра| Как утеплить пол |
|
| ||||||||||
Нажми для просмотра| Батарея отражатель |
Нажми для просмотра |
| ||||||||||
| Сохраняем тепло (тепловые экраны на батареи из теплоизола) |
|
| ||||||||||
Нажми для просмотра| Повысить теплоотдачу батарей |
|
| ||||||||||
Нажми для просмотра| Стена за батареей” rel=”spf-prefetch |
|
| ||||||||||
Нажми для просмотра| Монтаж отражающей теплоизоляции ПЕНОФОЛ” rel=”spf-prefetch |
|
| ||||||||||
Нажми для просмотра| как утеплять нишу за батареей,еффективно и дёшево” rel=”spf-prefetch |
|
| ||||||||||
Нажми для просмотра| Теплоотражатель за радиатором отопления+отделка.” rel=”spf-prefetch |
|
| ||||||||||
Нажми для просмотра| Как установить отражатели радиаторов” rel=”spf-prefetch |
|
| ||||||||||
Нажми для просмотра| Как установить отражатели радиаторов” rel=”spf-prefetch |
Нажми для просмотра |
| ||||||||||
| Как установить отражатели радиаторов” rel=”spf-prefetch |
Нажми для просмотра |
| ||||||||||
| Как установить отражатели радиаторов” rel=”spf-prefetch |
Деревянные экраны
Простейший в изготовлении экран — панель в виде решётки из деревянных реек, закреплённых на деревянной рамке. Положение реек может быть любым — вертикальным, горизонтальным, диагональным.
При желании можно сделать ячеистую решётку, расположив рейки под углом друг к другу, и используя два противоположных направления раскладки. Причём угол между ними не обязательно должен быть прямым. Но чтобы решётка была плоской, придётся в точках соединения делать пазы, а, учитывая толщину рейки и ручной способ изготовления, выполнить всё точно будет непросто.
Ещё один вид — экран-жалюзи. Такой экран напоминает классические деревянные ставни-жалюзи на окна. Для того чтобы рейки в рамке были под одинаковым углом к плоскости, на боковых стойках при помощи стусла делают одинаковые параллельные пропилы. Так как толщина полотна ножовки по дереву меньше толщины рейки, то на каждую из них нужны два пропила, а лишнее надо убрать узкой стамеской.
И брус для рамки, и рейки должны быть сухими. Учитывая близость экрана к батарее, необходимо, чтобы их собственная влажность была не выше 12% (это общие требования к древесине, предназначенной для столярных работ). Есть простой домашний способ проверки — если тонкую стружку попытаться завязать в узелок, то она должна сломаться.
При изготовлении обоих видов экрана каждую рейку перед креплением к рамке надо тщательно отшлифовать. После того как их закрепят на месте, решётку грунтуют, покрывают в два слоя лаком, краской или эмалью.
В качестве декоративной отделки можно закрепить по периметру рамки наличники из дерева или МДФ. Если это деревянные наличники, то их надо обработать так же как и решётку, но финишное покрытие у них не обязательно должно быть таким же — периметр может быть другого оттенка.
Когда батарея стоит в нише, то экран может либо полностью перекрывать её, либо висеть на крючках, оставляя небольшие зазоры сверху, снизу и по бокам.
При креплении экрана на короб, боковые поверхности обшивают ламинированным ДВП или ДСП. Торцы обшивки можно не отделывать декоративной кромкой, если наличники экрана будут их закрывать.
Еще один распространённый вид деревянного экрана — использование в качестве панели фанеры. При умении работать лобзиком, можно выпилить ажурную решётку с любым рисунком, перенесённым на поверхность фанеры по трафарету. Финишная обработка такой панели не отличается от решётки: шлифовка, грунтовка и покраска.
Важно! Выбирая ДСП или фанеру для экрана, необходимо обратить внимание на их класс. Для фанеры он должен быть Е1, для ДСП — Е0
Установка теплового экрана за радиатором
Смысл в оклейке стены со стороны батареи фольгированным материалом — это недорогой и не требующий специальных знаний способ повысить температуру в квартире на 2-5 градусов. Батареи обогревают кирпич или бетон внешней стены так, как стоят под окнами. Для того, чтобы все тепло от батареи использовалось для обогрева помещения между батареями и стенами нужно поставить специальный теплоотражающий материал: фольгу, которая приклеена к теплоизолятору. Что дает фольга для стен с батареей? Фольга (теплоотражающий экран) за радиатором позволит сохранить тепло в доме и сэкономить на отоплении.
Для монтажа теплового экрана нам потребуются:
- любая алюминиевая фольга на мягком пенопласте (рулонном) в основном, толщиной от 2-7 мм (например, алюфом) в необходимом количестве;
- клей для обоев или жидкие гвозди.
Инструкция по монтажу фольгированного экрана за батарею:
- Измеряем ширину и высоту батареи (получаем количество нужного теплоотражающего материала). Все говорят, что экран должен быть немного больше батареи. Но я считаю, что достаточно по площади батареи (эстетический вид тоже важен).
- Покупаем необходимое количество теплоотражающего материала. Как правило, 3-5 мм хватает для любых стен. Фольгированный пенопропилен в рулонах — это наиболее дешевый и надежный материал для теплового экрана.
- Далее нам надо вырезать из купленного материала теплоотражающие экраны для каждого радиатора.
- Закрепляем теплоотражающий экран за радиатором клеем или жидкими гвоздями. Желаемое расстояние между стеной и батареей — минимум 3 см, в любом случае ребра радиатора не должны касаться фольги. Можно закрепить на стену, а можно — на специальные решетки, то есть обеспечить расстояние между стеной и экраном также в несколько см. Это еще повысит энергоэффективность экрана, но, разумеется, такого расстояния между стеной и батареей может просто технически не быть.
Теплоизоляционный экран фольгированный (отражатель тепла от батареи)
Монтаж фольгированного экрана позволяет поднять температуру в помещении на 2-5 градусов благодаря утепление стен за батареями. Чем клеить теплоотражатель за батареями?
Нюансы оклейки:
- Поверхность стены, на которую Вы собираетесь клеить отражатель тепла для батарей, должна быть ровная.
- Не перепутайте фольгу с другими метализованными материалами. Материал из лавсановой основы с напылением алюминия хуже отражает тепло. Чтобы проверить, фольга это или нет, попробуйте поджечь ее: фольга не расплавится.
- Если батарея установлена в так называемой «нише» и стена за ней тонкая, то установка теплоэкрана может привести к ее сильному промерзанию и медленному разрушению в сильный холод.
Смотрите видео: пример монтажа теплового экрана под батарею
Видео: как монтировать отражатель под батарею
Имеет ли значение толщина отражателя тепла за батареей?
Толщины в 5 мм достаточно для любых стен. Отражение тепла дает сама зеркальная поверхность отражателя тепла от батареи.
Каким клеем клеить теплоотражающую фольгу к стене?
Теплоотражающий экран под батарею можно клеить на жидкие гвозди, можно на клей для тяжелых обоев.
- ← Ремонт и отделка потолка (побелка и покраска)
- Отапливаем электрическими обогревателями →
к “ Установка теплового экрана за радиатором ”
- Снежана 04 ноября 2014 at 16:22
Моя мама хотела увеличить температуру в квартире с помощью приклеивания специальной фольги за батарею. Купила фольгу, наклеила, но ничего не изменилось. Отец говорит, что это из-за того, что дом панельный. Это правда?
- Владимир Сергеевич Сообщение автор 04 ноября 2014 at 16:31
Возможно за батареей сквозит из-под окна? Какая фольга была куплена? Какой толщины?
- Irais 18 ноября 2021 at 14:29
Какую надо фольгу для ботарей, аллюминовая бумага к батарее чтобы было теплее.
Объясните: почему фольга не должна касатся реберна батарею?
Я не представляю как можно намазать клей под чугунную батарею, которая уже смонтирована. Думаю может степлером закрепить скобами по краям теплоотражающей фольги.
Здравствуйте, подскажите пожалуйста, если у меня комната 12 кв. 3 на 4, и вдоль две длинные трубы? одна 30 см,от пола в высоту, другая на пол метра выше, труба 10,за трубой 3 см. в ровной поверхности старая глиненая стена, на стену положен гипсокартон и получается батареи утоплены и видно только край,я обрезал с верху батареи 10 см с низу 5 см,освободил место для отражателя. возможно ли на глину наклеить теплоотражатель?
- Владимир Сергеевич Сообщение автор 30 декабря 2015 at 12:12
Особенности монтажа экранов
Конструкции устанавливают так, чтобы можно было в любое время получить доступ к трубам и радиаторам отопления. Кроме того, 1-2 раза в год экраны придется снимать, чтобы очистить батареи от пыли. Особенности монтажа:
- Приставные. Их можно отодвинуть и зафиксировать снова за несколько секунд.
- Навесные. Монтируются на крючки или анкера, снимаются без труда. Как правило, это модели из металла, поэтому они довольно легкие.
- Плоские. Плоские экраны лучше монтировать на планки. Также удобны магниты и металлические пластины. Менее удобен вариант с петлями и крючками. При желании можно сделать конструкцию по типу раздвижных дверей, купив фурнитуру, которые продают для шкафов-купе. Если хочется сэкономить, можно не ставить роликовые механизмы, но отодвигать дверцы будет сложнее.
Покраска радиатора отопления
Простейшая задача — покрасить радиатор отопления. Рассмотрим какую краску выбирать и чем красить.
Какой краской?
На данный момент существует два вида радиаторных эмалей — алкидная и акриловая. Алкидная эмаль, на мой взгляд, доживает свое время, ибо имеет едкий запах, жидкая краска пожароопасна, ее сложно смыть даже только что пролитую.
Другое дело акриловая эмаль — запах конечно есть, но с алкидной и рядом не стоял, смывается водой (свежая и при определенном усердии). Главный ее недостаток — плохая растекаемость по окрашиваемой поверхности: при покраске алкидной эмалью даже кисточкой, разводы от кисти растягиваются и сглаживаются, акриловая не обладает таким превосходным эффектом.
Если радиатор съемный, на соединениях типа «американка», снятую батарею возможно покрасить из баллончика. Это будет самое верное решение для алюминиевых или биметаллических радиаторов.
Кисточка или валик?
Несмотря на худшую растекаемость в сравнении с алкидной, акриловой можно превосходно покрасить радиатор отопления и подходящие трубы. Для этого нужно использовать валик вместо кисти. Иметь небольшую кисть под рукой все-таки потребуется, ведь не во все места валиком подлезешь.
Для батарей хорошо подойдет небольшой поролоновый валик шириной 5-10 см, в зависимости от конструкции радиаторов, чем больше труднодоступных мест, тем уже нужен валик. Например, для пластинчатой батареи вполне подойдет 10 см, для чугунной лучше 5 см. Радиаторы конвекторного типа придется красить кисточкой полностью.

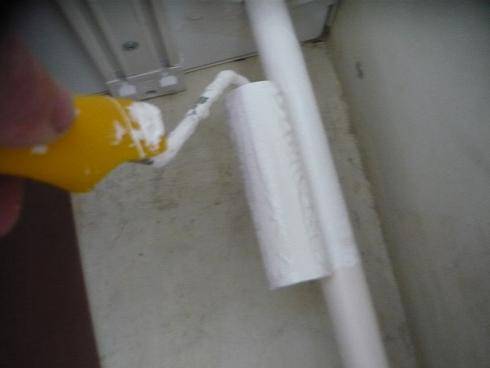

Подводящие трубы отопления также удобно красить валиком, особенно если между стеной и трубой валик свободно проходит. Поролоновый валик легко прокрасит даже прямой угол, нужно лишь вдавить его в угол. Справедливости ради хочется заметить: поролоновым валиком очень удобно пользоваться как при покраске акриловой, так и алкидной эмалями.
Подготовка
Все трубы и радиатор следует зашкурить наждачкой, удалить старую краску, где она плохо держится. После будет не лишним все протереть влажной губкой и высушить. Все расположенные рядом с радиатором места следует заклеить бумажным малярным скотчем. Стены, подготовленные под обои защищать не критично — обои хорошо клеятся на краску и как правило, если стена отшпаклевана белой шпаклевкой, белые пятна краски не проступят даже через тонкие обои.
Потолок, в месте выхода трубы так же следует «отскочевать». Даже натяжные потолки не повредятся от малярного скотча, если содрать его не позднее двух дней после наклеивания. Если используется акриловая эмаль, а на полу лежит линолеум, закрывать его не обязательно — если попадут капли краски, сразу их смывать.
Ламинат на полу все же стоит накрыть чем-либо, из швов краску вымыть будет сложно или невозможно.
Стена за радиатором
Если радиатор не съемный, стену за радиатором лучше всего покрасить той же краской — очень часто наклеить обои там практически неосуществимая задача из-за труднодоступности. В добавок, за батареей скапливается большое количество пыли и протирать ее гораздо практичнее с краски, нежели с обоев.
На стене нужно наметить прямоугольник, немного превосходящий по размерам саму батарею. При покраске можно выходить за размеченные границы на пару сантиметров — потом по границам наклеятся обои (ну, если конечно планируются обои). Если стены будут краситься в другой цвет, то границу нужно разделить малярным скотчем.
Покраска
Покраску следует производить валиком, по возможности подлазия во все труднодоступные места, куда нельзя подлезть валиком, красят кисточкой. В идеале, с начала красятся все закоулки кисточкой, а потом закатывается вся поверхность валиком, на практике же все делается как удобнее.
Как быть, если за радиатором не удается подлезть даже кистью? Красить все, что достается, остальное оставлять как есть. или переделывать радиатор на съемный. На самом деле, все, что видно со стороны, можно изловчиться подкрасить кистью, а все что не видно невооруженному глазу придется недокрасить.
Красить следует в два слоя. Второй слой следует наносить через несколько часов(акриловая эмаль) или на следующий день (алкидная эмаль, в зависимости от разновидности краски). При покраске во время отопительного сезона, если нет возможности выключить батарею, нужно не зевать и раскатывать быстрее все подтеки — краска махом сохнет и капли краски быстро твердеют.
