Изготовление бака
Теплоаккумулятор для твердотопливного котла можно изготовить своими руками в форме цилиндра, квадратной или прямоугольной формы. Первый вариант лучше. Для его изготовления стоит взять обычный листовой металл с толщиной 4-9 мм. Выгнуть такой металл в цилиндр в домашних условиях очень сложно. Поэтому стоит обратиться в металлообрабатывающие компании. Там проведут прокатку материала и сделают качественные швы.
Проще изготовить своими руками прямоугольный бак. Изготовление включает такие этапы:
- Подключение болгарки к электросети и разрезание металла на прямоугольники согласно своей схеме.
- Установка двух вертикальных сторон под углом 90°. Для их фиксации можно использовать большие тяжелые предметы. Могут подойти бочки.
- Выполнение точечной сварки в нескольких местах.
- Проверка правильности угла и при необходимости коррекция.
- Сварка двух стенок. Шов следует делать как извне, так и изнутри.
- Приваривание всех остальных частей.
- Наваривание на каждую сторону 4-5 ребер жесткости. Такие ребра можно было бы не приваривать на бак с объемом, меньшим 5 куб. м. Если будет использоваться цилиндрическая емкость, то ребра жесткости необходимы на верхней и нижней стороне.
Поскольку теплоаккумулятор дляу стройства будет большим, на верхней стороне стоит сделать крышку. Диаметр крышки — 60 см. Ее толщина должна в два раза превышать толщину основного материала. Можно будет залезать/вылезать из бака и варить его изнутри. Крышка должна закрываться герметично. Для этого в конце всех работ на стыки наклеивают своими руками резиновую втулку.
Некоторые пытаются использовать в качестве основной емкости пластмассовые бочки. Они не подходят, так как рассчитаны на невысокую температуру. Исключение составляют изделия, в маркировке которых указано «способность выдерживать температуру, равную 100 °С».
Изготовление накопителей тепла в заводских условиях
Если вы всерьез озаботились установкой теплоаккумулятора и решили его сделать своими силами, то для начала стоит ознакомиться с заводской технологией сборки.
Резка на плазменном аппарате заготовок для крышки и дна
Повторить технологический процесс в условиях домашней мастерской нереально, но некоторые приемы вам пригодятся. На предприятии бак–аккумулятор горячей воды делается в виде цилиндра с полусферическим дном и крышкой в таком порядке:
- Листовой металл толщиной 3 мм подается на аппарат плазменной резки, где из него получают заготовки торцевых крышек, корпуса, люка и подставки.
- На токарном станке изготавливаются основные штуцера диаметром 40 или 50 мм (резьба 1.5 и 2”) и погружные гильзы для приборов контроля. Там же вытачивается большой фланец для ревизионного люка размером около 20 см. К последнему приваривается патрубок для врезки в корпус.
- Заготовка корпуса (так называемая обечайка) в виде листа с отверстиями под штуцеры направляется на вальцы, изгибающие ее под определенным радиусом. Чтобы получить цилиндрическую емкость для воды, остается лишь сварить торцы заготовки встык.
- Из металлических плоских кругов гидравлический пресс штампует полусферические крышки.
- Следующая операция – сварочные работы. Порядок такой: сначала на прихватках варится корпус, потом к нему прихватываются крышки, затем идет сплошная проварка всех швов. В конце присоединяются штуцеры и ревизионный люк.
- Готовый накопительный бак сваривается с подставкой, после чего проходит 2 проверки на проницаемость – воздушную и гидравлическую. Последняя производится давлением 8 Бар, испытание длится 24 часа.
- Испытанный резервуар окрашивается и утепляется базальтовым волокном толщиной не менее 50 мм. Сверху емкость обшивается тонколистовой сталью с полимерным цветным покрытием либо закрывается плотным чехлом.
Корпус накопителя выгибается из листа железа на вальцах
Вместо облицовки производители зачастую применяют специальный чехол (можно выбрать цвет)
Большинство заводских аккумуляторов тепла рассчитаны на максимальное давление 6 Бар при температуре теплоносителя в системе отопления 90 °С. Это значение вдвое превышает порог срабатывания предохранительного клапана, устанавливаемого на группу безопасности твердотопливных и газовых котлов (предел — 3 Бар). Детально производственный процесс показан на видео:
Как подключить?
Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.
Этапы установки
- Подготовка системы, слив теплоносителя.
- Определение места врезки.
- Приваривание отводов к отходящему от котла трубопроводу.
- Нарезание резьбы и установка запорной арматуры.
- Приваривание обводного трубопровода котла.
- Подключение аккумулятора.

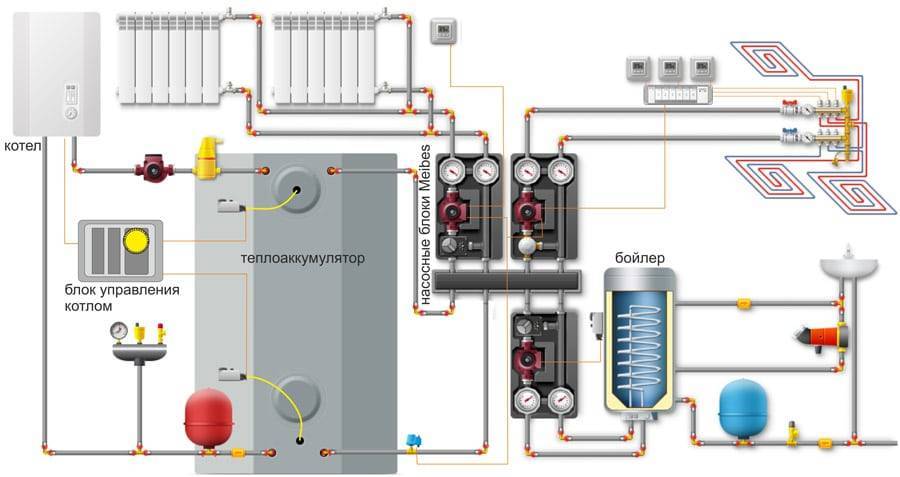

Особенности установки и схема подключения
В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.
Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.
Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.
Практические советы
- Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
- При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.
Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.
Обзор лучших моделей
На российском рынке, сегодня предлагают свою продукцию хорошо известные зарубежные компании, а также отечественные производители:
Buderus (Германия) – теплоаккумуляторы универсального типа подходящие для работы с котлами других марок твердотопливных котлов. Выпускаются три модели устройств: PS – с объемом от 200 до 2000 литров, не оснащаются внутренними теплообменниками и могут использоваться для хранения холодной воды; PR и PNR – с объемом на 500, 750 и 1000 литров. Конструктивная особенность PNR это возможность подключения к солнечному коллектору. Баки выполнены из углеродистой стали и оснащены слоем изоляции из пенопласта толщиной 100 мм.
Hajdu (Венгрия) – отличаются сбалансированной стоимостью относительно качества. Толщина теплоизоляционного слоя составляет 100 мм. Выпускаются серии РТ и AQ PT отличающиеся емкостями баков. AQ PT может не оснащаться внутренними теплообменниками либо иметь один или два. В серии РТ предусмотрен электрический нагреватель что позволяет продлить время разрядки и использовать электроподогрев ночью при наличии многотарифного электросчетчика.
Lapesa (Испания) – выпускает модели MASTER INERTIA, MASTER VITRO, MASTER INOX и GEISER INERTIA. В модельном ряду конструкции предназначенные для промышленной и бытовой установки. Для изоляции баков используется полиуретан что значительно снижает теплопотери. Внутренние стенки баков MASTER VITRO эмалируются, а в серии MASTER INOX используется нержавеющая сталь. Объем варьируется от 800 до 5000 литров, емкости опционально оснащаются ТЭНом и внутренними теплообменниками.
NIBE (Швеция) – модельный ряд предусматривает возможность синхронизации аккумулятора с такими узлами отопительной системы как солнечный коллектор или тепловой насос. Возможно каскадное подключение сразу нескольких баков для увеличения аккумулирующей мощности. Устройства оснащаются встроенным электронагревателем и теплообменниками. Термоизоляция выполнена из пенополистирола толщиной до 80 мм. Для изготовления используется нержавеющая и углеродистая с покрытием из эмали сталь. Объем моделей варьируется от 100 до 1000 литров.
Этапы изготовления
Рассматривая, как сделать теплоаккумулятор самостоятельно, необходимо обратить внимание на требования к емкости – она должна быть достаточно прочной, чтобы выдерживать рабочее давление в системе, этот параметр обычно составляет 3 атмосферы. Если в качестве резервуара используется бывшая в употреблении металлическая бочка, следует тщательно зачистить ее внутреннюю поверхность от следов коррозии
Если в качестве резервуара используется бывшая в употреблении металлическая бочка, следует тщательно зачистить ее внутреннюю поверхность от следов коррозии.
Прежде чем изготавливать накопитель тепловой энергии, определитесь, каким образом он будет задействован в схеме. Обычно тепловой накопитель устанавливают в качестве гидравлического разделителя. В этом случае в него врезаются четыре штуцера. Для удобства подключения длина штуцеров должна быть больше толщины утеплителя.
ТА со врезанными штуцерами
Пару штуцеров врезают в верхней и нижней части со стороны котла, вторую пару – симметрично на противоположной стороне, к ним будет подключен отопительный контур. К патрубкам, установленным в нижней части емкости, подсоединяются тройники с термометрами.
Емкость с установленными штуцерами следует обмотать фольгой, создав отражающий слой. Поверх крепится термоизолятор. Рулонный материал можно закрепить при помощи проволоки, затягивая петли путем скручивания свободных концов.
Сделанный теплоизоляционный слой желательно закрыть кожухом, для изготовления которого подойдет тонкая жесть.
Вывод
Даже простейший теплоаккумулятор для котлов отопления способен значительно усовершенствовать отопительную систему с твердотопливным котлом. Его установка дает возможность несколько часов поддерживать комфортный уровень температуры в доме, затушив огонь в котле. Отапливать дом приходится реже, за счет чего снижаются расходы на энергоноситель.
Изготовление бака-теплоаккумулятора своими руками
Теплоаккумулятор по форме представляет собой обычный бак, сделать его самостоятельно несложно. Сначала нужно определиться с объемом аккумулятора. Его емкости должно хватить на непрерывную работу системы отопления дома между двумя загрузками топлива – в случае твердотопливного котла либо на работу котла только в ночное время суток – в случае электрокотла.
На практике установлено, что для достаточного обогрева 100 м2 помещений необходим теплоаккумулятор емкостью не менее 1,4 м3. Величина эта рекомендуемая, окончательный объем бака подбирается для каждого случая отдельно.
Читать также: Группа безопасности для отопления: установка группы безопасности
Выбор конструкции
Тепловые аккумуляторы бывают двух видов:
- С теплообменником – внутри бака размещается теплообменник в виде спирали из нержавеющей (или медной) трубки, которая подключена напрямую к котлу, в результате чего теплоноситель котла перемещается по отдельному контуру и за счет этого нагревается вода;
- Без теплообменника – теплоноситель в котле и системе отопления один и тот же.
Бак с теплообменником используется, когда к тепловому аккумулятору подключается более одного источника тепловой энергии, например, кроме котла подключен еще солнечный коллектор или тепловой насос либо давление в контуре котла недопустимо для системы отопления и т.д.
Читать также: Почему повышается давление в системе отопления
Изготовление бака
Под теплоаккумулятор подойдет любой бак соответствующего объема. Он может быть круглым или прямоугольным, изготовленным из стали или пластика. Но в случае бака из пластика, следует убедиться, что материал способен выдержать высокие температуры теплоносителя, которые могут доходить до 90 °C.
Читать также: Температура теплоносителя в системе отопления: нормы, максимальная и минимальная температура
Если подходящей емкости нет, ее можно изготовить своими руками. Для этого понадобятся:
- Стальной лист, толщиной не менее 2 мм;
- Трубы, фланцы или сгоны (если трубопроводы соединяются на резьбе).
Бак своими руками проще сделать прямоугольной формы. Зная объем аккумулятора, габаритные размеры металлоконструкции можно подогнать под условия помещения, где будет производиться установка.
Процесс изготовления теплоаккумулятора своими руками производится в следующей последовательности:
- Разметка и резка в размер стального листа;
- Сварка металлоконструкции бака;
- Разметка и приваривание отводов и фланцев (сгонов);
- Зачистка сварочных швов;
- Проверка на герметичность, нужно заполнить бак водой и внимательно осмотреть сварочные швы на отсутствие утечек.
При изготовлении теплоаккумулятора своими руками обязательно нужно предусмотреть ремонтный люк, позволяющий очищать внутреннюю поверхность емкости от отложений и накипи, а также дренажный слив.
Далее нужно сделать теплоизоляцию металлоконструкции бака со всех сторон. В качестве теплоизоляции можно использовать:
- Пенопласт;
- Минеральную вату;
- Любой другой подходящий теплоизолятор.
На тепловом аккумуляторе обязательно должен быть предусмотрен предохранительный клапан. Кроме того, аккумулятор рекомендуется оснастить термометром и запорной арматурой на каждом из отводов, в результате чего облегчается его обслуживание.
Читать также: Балансировочный клапан для системы отопления: принцип работы

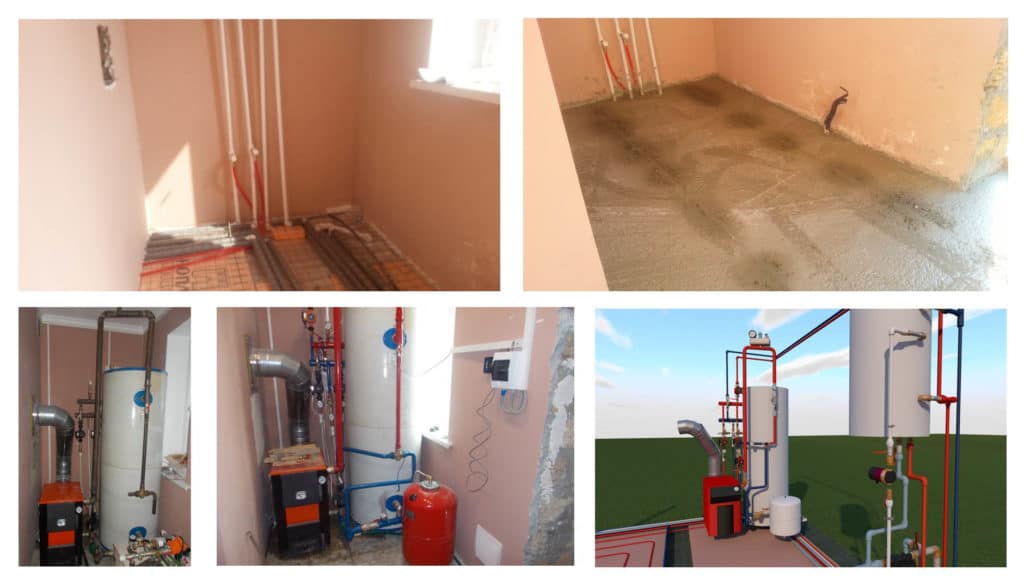

Теплоаккумулятор устанавливается в непосредственной близости от котла, чтобы избежать лишних потерь тепла. Установку производить на ровную бетонную поверхность. Доступ к ремонтному люку не должен быть загроможден.
После монтажа теплоаккумулятора подключают его отводы к контуру котла и контуру системы отопления. Аккумулятор, сделанный своими руками, готов к работе.
Читать также: Буферная емкость для отопления: гидроаккумулятор своими руками
Описание
Там, где есть возможность заготовить в достаточном количестве дрова, распространение получают котлы твердотопливные.
Их проблема связана с чередованием пиков вырабатываемого тепла и «провалами». Но, во время максимальной поставки тепла, может оказаться, что его слишком много и потребить полностью невозможно или не нужно.
Когда же топливо в котле догорает, либо последний не работает, тепловой энергии может не хватать. Получается, что топливный потенциал то расходуется впустую, то его недостает. Частично решить вопрос позволяют котлы длительного горения, но ее полностью не решают и они.
Конечно, двухтарифные электросчетчики приносят свои плоды, позволяя экономить средства, но вносит в жизнь человека дискомфорт.
И вновь проблема — периодичность: работать эффективно они могут в солнечную погоду и дневное время, значительно сокращая поставку тепловой энергии при большой облачности и т.д. Пики нагрева при помощи солнечных коллекторов в пасмурную и солнечную погоду сравнивать не приходится. Естественно, такая зависимость нагрева от «капризной» природы не позволяет использовать данные устройства в качестве основных систем отопления.
Каждый подход отличается преимуществами, но имеет и свои, порой существенные, недостатки, главным из которых считают то, что выработка тепловой энергии идет периодически.
Поднять на значительную величину экономичность отопительной системы, сделать ее более эффективной, упростить операции, связанные с эксплуатацией, заставить работать более равномерно смогли бы специальные устройства, подключаемые к общей схеме. Они могли бы аккумулировать тепло, не востребованное по любой причине, чтобы отдавать его затем при надобности.
Купить или изготовить самостоятельно?
Это вопрос касается, в первую очередь, рисков, а не расходов. Отопительное оборудование представляет собой сбалансированную систему, и внедрение компонента, не прошедшего заводские испытания, о параметрах производительности которого есть лишь ориентировочное представление, может стать причиной поломки всей цепи. Экономия, проявившаяся в результате собственноручной сборки, нивелируется потенциальными расходами на отладку и ремонт дорогостоящих агрегатов.
Тепловой аккумулятор У200 Прометей – бюджетное решение для небольших систем
Профессиональный расчет теплового аккумулятора позволит приобрести модель, оптимально соответствующую эксплуатационным условиям и запросам жильцов. В этом случае следует ожидать снижения расходов на энергоресурсы, что более существенно, по сравнению со стоимостью аппарата.
Бюджетный аккумулирующий бак из баллонов
Тем домовладельцам, у кого площадь котельной сильно ограничена, мы предлагаем сделать цилиндрический теплоаккумулятор из баллонов от пропана.
Самодельный накопитель тепла в паре с ТТ-котлом
Конструкция на 100 л, разработанная другим нашим мастером — экспертом Виталием Дашко, призвана выполнять 3 функции:
- разгружать твердотопливный котел при перегреве, воспринимая излишки теплоты;
- нагревать воду для хозяйственных нужд;
- обеспечивать обогрев дома в течение 1—2 часов в случае затухания ТТ-котла.
Так выглядит без облицовки резервуар, сделанный из баллонов
Для сборки накопительного бака вам потребуется:
- 2 стандартных баллона из-под пропана;
- не менее 10 м медной трубки Ø12 мм либо нержавеющей гофры такого же диаметра;
- штуцеры и гильзы для термометров;
- утеплитель – базальтовая вата;
- крашеный металл для обшивки.
От баллонов нужно открутить вентили и отрезать крышки болгаркой, наполнив их водой во избежание взрыва остатков газа. Медную трубку аккуратно изгибаем в змеевик вокруг другой трубы подходящего диаметра. Дальше действуем так:
- Пользуясь представленным чертежом, просверлите отверстия в будущем теплоаккумуляторе под патрубки и гильзы для термометров.
- Закрепите сваркой внутри баллонов несколько металлических скоб для монтажа теплообменника ГВС.
- Поставьте баллоны один на другой и сварите между собой.
- Установите внутрь получившегося бака змеевик, выпустив концы трубки через отверстия. Для уплотнения этих мест используйте сальниковую набивку.
- Приделайте дно и крышку.
- В крышку врежьте штуцер для сброса воздуха, в дно – патрубок сливного крана.
- Приварите кронштейны для крепления обшивки. Сделайте их разной длины, чтобы готовое изделие имело прямоугольную форму. Сгибать облицовку полукругом будет неудобно, да и выйдет не эстетично.
- Сделайте утепление резервуара и прикрутите обшивку саморезами.
Стыковка бака с ТТ-котлом без циркуляционного насоса
Особенность конструкции данного теплоаккумулятора заключается в том, что он соединяется с твердотопливным котлом напрямую, без циркуляционного насоса. Поэтому для стыковки применяются стальные трубы Ø50 мм, проложенные с уклоном, теплоноситель циркулирует самотеком. Для подачи воды к радиаторам отопления после буферной емкости устанавливается насос + трехходовой смесительный клапан.
Как сделать теплоаккумулятор для твердотопливного котла из бочки
Предварительно необходимо рассчитать объем требуемой ёмкости и сделать чертёж. На чертеже нужно изобразить стандартную бочку, в которую входит два трубопровода. Один из них транспортирует теплоноситель от теплообменника котла, а второй переправляет горячую воду к радиаторам отопления. Остаётся лишь посчитать габариты бочки, точнее, её объём. Зная объём, легко определить диаметр и высоту по справочным данным.
Начнём расчёт. Предположим, наш тепловой генератор на твёрдом топливе полностью бездействует ночью на протяжении 4 часов (после остывания), а площадь нашего небольшого дачного дома 30 кв. м. Следовательно, бочка должна отдавать в час примерно одну десятую площади — 3 кВт. Итого, 12 кВт за ночь. При этом разницу температур бочки и отопления примем максимум 40 градусов (скажем, если в ёмкости вода нагрета до 90, то в радиаторах — хотя бы до 50).
Согласно школьному курсу физики, m=Q/Ct, где
- Q — вся тепловая энергия, у нас это 12 кВт,
- С — удельная теплоёмкость агента, то есть воды, равная 0,0012 кВт/кг х гр. Цельсия,
- t — разница температур.
Получаем по этой формуле: m = 12/0,0012х40 = 250 кг. Таким образом, можно принять объем воды равный 250 литров. Выходит, в качестве теплоаккумулятора для твердотопливного котла при заданных условиях нам подойдёт металлическая бочка на 250 литров. Примерные размеры такой бочки — 600х900 мм. То есть диаметр равен 0,6 м., а высота (длина) — 0,9 м.
Что нужно взять
Для процесса изготовления нашего теплоаккумулятора необходимо заготовить следующие материалы и инструменты.
- Обычная металлическая бочка, её можно купить в магазине,
- сварочный аппарат с маской и электродами,
- электроинструмент типа «болгарки» и диски шлифовальные и отрезные, дрель и свёрла, коронка по металлу.
- два стандартных стальных патрубка для отопления, каждый с резьбой на конце, обычно на 3/4 дюйма,
- минвата.
Начать процедуру лучше при участии помощника. Кроме того, должен быть уже готов чертёж.
Чертёж теплоаккумулятора
Пошаговое изготовление своими руками
- Предварительно бочку тщательно зачищают изнутри. Это нужно для исключения постоянного загрязнения теплоносителя ржавчиной и окалиной. Зачистку можно сделать с помощью болгарки и шлифовальных кругов.
Зачищенные изнутри бочки
- Далее, необходимо просверлить два отверстия — входное и выходное, под диаметр патрубков подачи. Для этого сначала применяют дрель со сверлом по металлу, а затем лучше использовать коронку.
- Далее, внутрь полученных отверстий тщательно вваривают патрубки для входа и выхода теплоносителя, то есть, прогретой воды. На этих патрубках должна быть нарезана резьба на концах, которые не приваривают. Позже посредством этой резьбы будут прикручиваться шаровые краны для врезки в общую систему отопления.
- После этого очень добросовестно приваривают верхнюю крышку. Все сварные швы должны получиться герметичными во избежание протечек.
- Наконец, утепляют теплоаккумулятор снаружи минватой, для этого оборачивают бочку пластами минваты, после чего тщательно стягивают эти пласты, обернувшие бочку, кольцами из металлической крепёжной ленты.
- Нам остаётся вмонтировать узел в систему посредством шаровых кранов. Теплоаккумулятор должен располагаться сразу после котла, причём по уровню — выше радиаторов, чтобы тепловой агент хорошо их пополнял из нашей ёмкости.
Ещё несколько замечаний
Вот мы и сделали простой теплоаккумулятор для небольшой системы отопления. Как итог — ещё несколько важных замечаний. Для нашего примера необходимый объём бочки получился 250 литров. Однако когда дом большой, может понадобиться накопитель гораздо большего размера. В таком случае лучше будет сварить кубический короб. К тому же, его легче утеплить специальными материалами.
Некоторые умельцы используют для такого варианта стандартный, так называемый европейский, куб объёмом 1000 литров. Он продаётся во многих магазинах. Но здесь нужно помнить, что он пластиковый. Как правило, максимальная температура воды, которую выдерживает «еврокуб», равна 70 градусам по Цельсию, если в маркировке не указано иное. Так что использовать данную ёмкость в системе отопления просто опасно.
И ещё об утеплителе. Пенопласт — это идеальный вариант для кубического короба из металла. Дело в том, что данный утеплитель легко клеить к стенкам. Минвата больше подойдёт для обычной бочки, но нужно будет придумывать, как её закреплять, ведь описанный нами метод с металлическими кольцами не обязателен к применению.

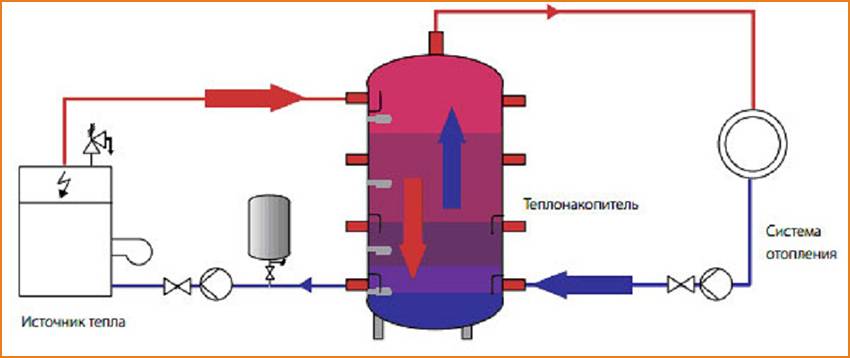

Принцип работы
В основе принципа работы теплового аккумулятора лежит высокая теплоемкость воды. Описать его можно следующим образом:
- Трубопровод котла подключается к верхней части бака, в которую поступает горячая вода – максимально нагретый теплоноситель
- Внизу располагается циркулирующий насос, который выбирает холодную воду и пускает по системе отопления обратно в котел
- Очень быстро остывшая ранее жидкость сменяется вновь нагретой
Когда котел прекращает работать, вода в трубопроводных магистралях системы отопления начинает постепенно остывать. Циркулируя, она попадает в бак, в котором начинает выдавливать горячий теплоноситель в трубы. Таким образом, обогрев помещений будет продолжаться определенный временной промежуток.
Функции, которые выполняет теплоаккумулятор
Современные тепло накопительные устройства – сложные аппараты, которые выполняют не одну полезную функцию:
- Способны обеспечивать дом горячим водоснабжением
- Стабилизируют температурный режим в помещениях
- Позволяют увеличить КПД систем отопления до максимально возможного, снижая денежные затраты на топливо
- Способны объединять более одного источника тепла в общий контур и наоборот
- Накапливают избыточную энергию, вырабатываемую котлом
Несмотря на все положительные функции, которые выполняет тепловой аккумулятор в системе отопления, он имеет два существенных недостатка:
- Ресурс воды напрямую зависит от вместимости установленного бака, тем не менее он остается ограниченным и имеет быстрое свойство заканчиваться. Будет не лишним дополнительная система подогрева из вне
- Из первого недостатка плавно появляется второй: более ресурсоемкие установки требуют большой свободной площади для их размещения, например, отдельного помещения в виде котельной
В дополнение советуем прочитать наше руководство по сборке солнечного коллектора своими руками
Зачем нужен
Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.
Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.
Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.
Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:
- Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
- Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
- К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
- Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
- Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.
Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.
По конструкции теплоаккумулятор может быть:
- «пустым» – простая утепленная емкость с прямым подключением;
- со змеевиком или регистром труб в качестве теплообменника;
- со встроенным бойлерным баком.
С полным «обвесом» теплоаккумулятор способен:
- Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
- При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
- С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
- При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
- Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.
Куда поставить циркуляционный насос
В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.
В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС. Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.
Один из способов избежать перегрева теплоносителя в котле отопления
Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.
Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.
Так сохраняется естественная циркуляция даже при отсутствии электропитания
Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА. При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.
